Профилированный ключ для цилиндрового замка

Номер патента: 17944

Опубликовано: 30.04.2013

Автор: Виден Бо

Есть еще 5 страниц.

Смотреть все страницы или скачать PDF файл.

Формула / Реферат

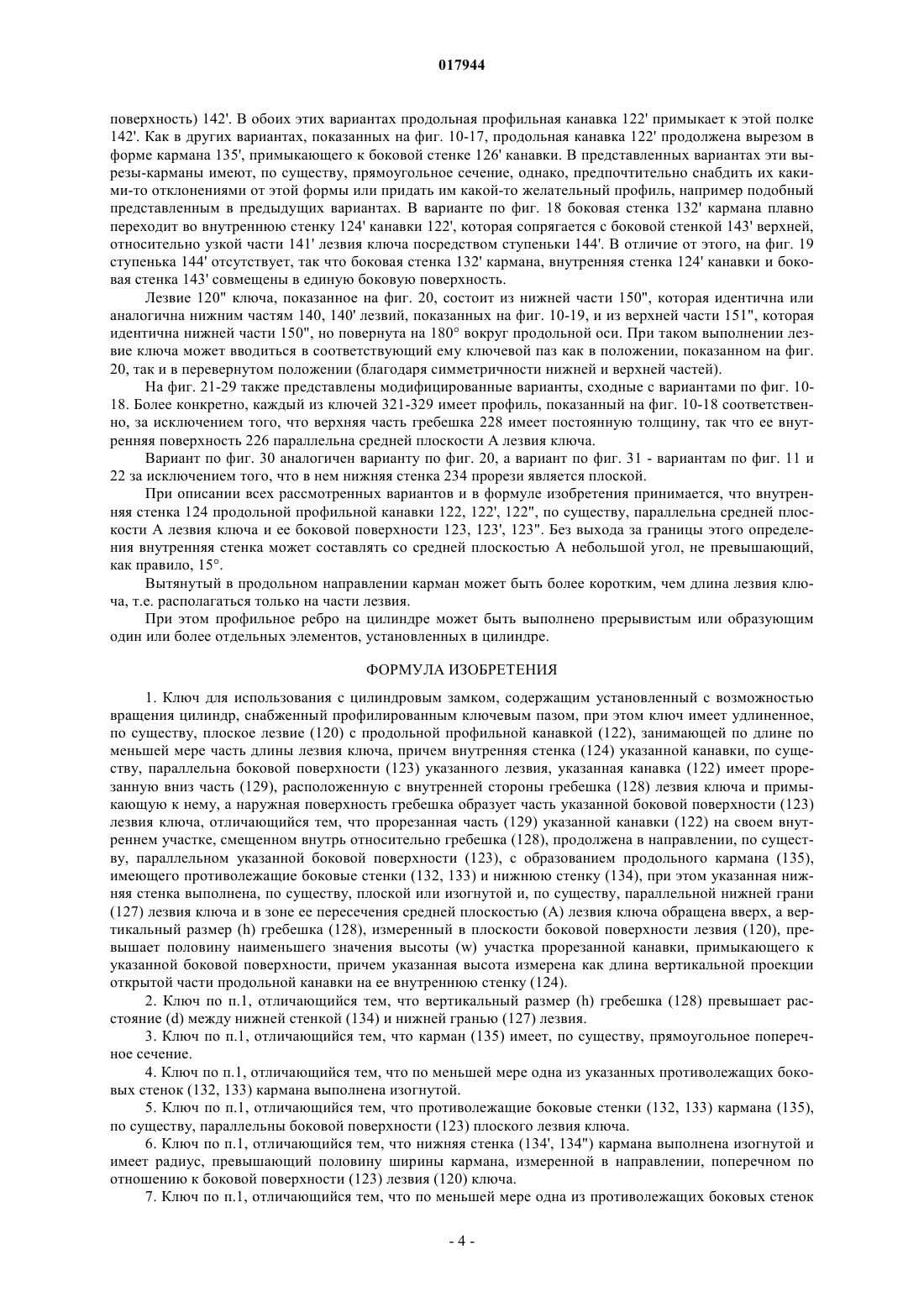

1. Ключ для использования с цилиндровым замком, содержащим установленный с возможностью вращения цилиндр, снабженный профилированным ключевым пазом, при этом ключ имеет удлиненное, по существу, плоское лезвие (120) с продольной профильной канавкой (122), занимающей по длине по меньшей мере часть длины лезвия ключа, причем внутренняя стенка (124) указанной канавки, по существу, параллельна боковой поверхности (123) указанного лезвия, указанная канавка (122) имеет прорезанную вниз часть (129), расположенную с внутренней стороны гребешка (128) лезвия ключа и примыкающую к нему, а наружная поверхность гребешка образует часть указанной боковой поверхности (123) лезвия ключа, отличающийся тем, что прорезанная часть (129) указанной канавки (122) на своем внутреннем участке, смещенном внутрь относительно гребешка (128), продолжена в направлении, по существу, параллельном указанной боковой поверхности (123), с образованием продольного кармана (135), имеющего противолежащие боковые стенки (132, 133) и нижнюю стенку (134), при этом указанная нижняя стенка выполнена, по существу, плоской или изогнутой и, по существу, параллельной нижней грани (127) лезвия ключа и в зоне ее пересечения средней плоскостью (А) лезвия ключа обращена вверх, а вертикальный размер (h) гребешка (128), измеренный в плоскости боковой поверхности лезвия (120), превышает половину наименьшего значения высоты (w) участка прорезанной канавки, примыкающего к указанной боковой поверхности, причем указанная высота измерена как длина вертикальной проекции открытой части продольной канавки на ее внутреннюю стенку (124).

2. Ключ по п.1, отличающийся тем, что вертикальный размер (h) гребешка (128) превышает расстояние (d) между нижней стенкой (134) и нижней гранью (127) лезвия.

3. Ключ по п.1, отличающийся тем, что карман (135) имеет, по существу, прямоугольное поперечное сечение.

4. Ключ по п.1, отличающийся тем, что по меньшей мере одна из указанных противолежащих боковых стенок (132, 133) кармана выполнена изогнутой.

5. Ключ по п.1, отличающийся тем, что противолежащие боковые стенки (132, 133) кармана (135), по существу, параллельны боковой поверхности (123) плоского лезвия ключа.

6. Ключ по п.1, отличающийся тем, что нижняя стенка (134', 134") кармана выполнена изогнутой и имеет радиус, превышающий половину ширины кармана, измеренной в направлении, поперечном по отношению к боковой поверхности (123) лезвия (120) ключа.

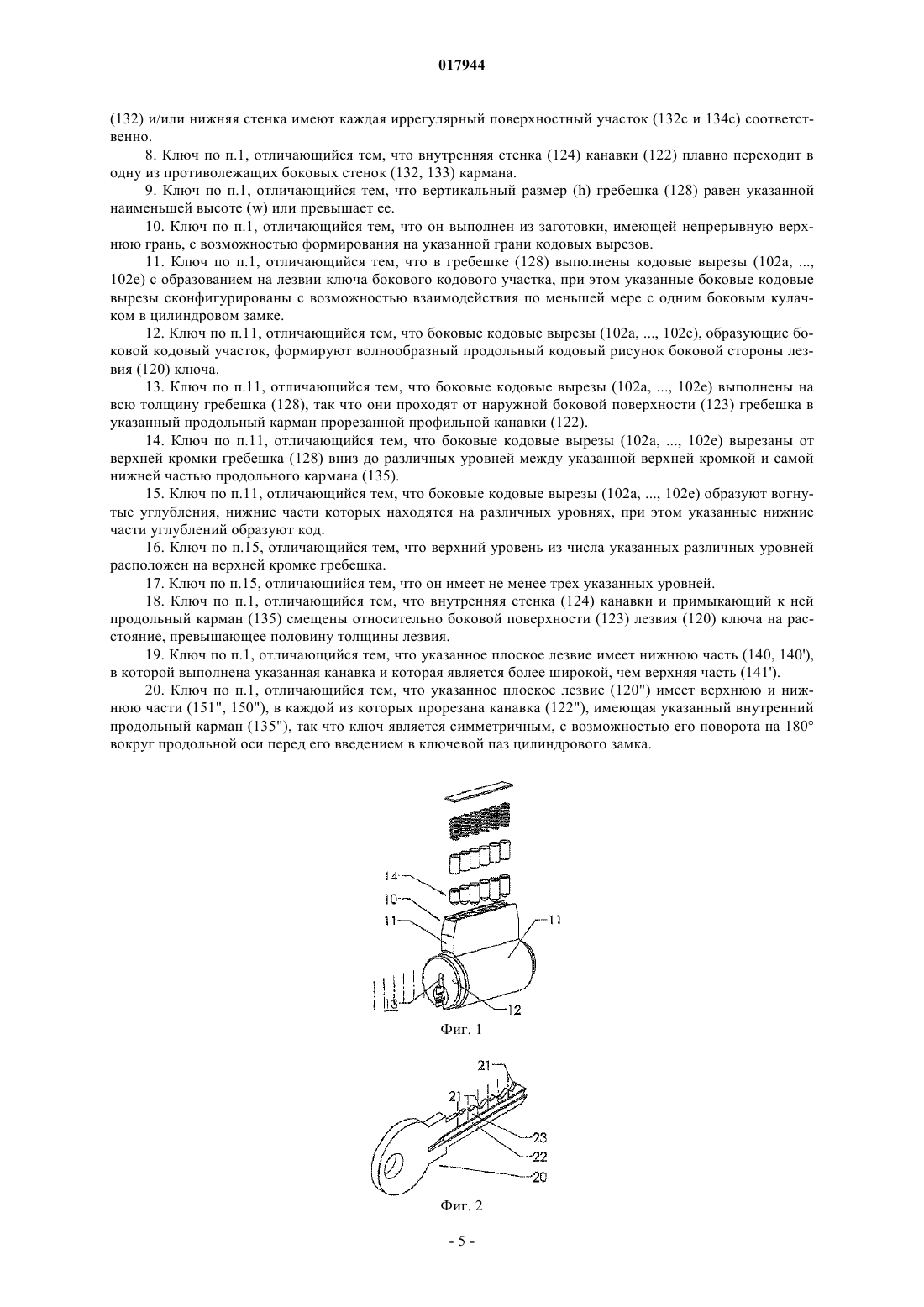

7. Ключ по п.1, отличающийся тем, что по меньшей мере одна из противолежащих боковых стенок (132) и/или нижняя стенка имеют каждая иррегулярный поверхностный участок (132с и 134c) соответственно.

8. Ключ по п.1, отличающийся тем, что внутренняя стенка (124) канавки (122) плавно переходит в одну из противолежащих боковых стенок (132, 133) кармана.

9. Ключ по п.1, отличающийся тем, что вертикальный размер (h) гребешка (128) равен указанной наименьшей высоте (w) или превышает ее.

10. Ключ по п.1, отличающийся тем, что он выполнен из заготовки, имеющей непрерывную верхнюю грань, с возможностью формирования на указанной грани кодовых вырезов.

11. Ключ по п.1, отличающийся тем, что в гребешке (128) выполнены кодовые вырезы (102а, ..., 102е) с образованием на лезвии ключа бокового кодового участка, при этом указанные боковые кодовые вырезы сконфигурированы с возможностью взаимодействия по меньшей мере с одним боковым кулачком в цилиндровом замке.

12. Ключ по п.11, отличающийся тем, что боковые кодовые вырезы (102а, ..., 102е), образующие боковой кодовый участок, формируют волнообразный продольный кодовый рисунок боковой стороны лезвия (120) ключа.

13. Ключ по п.11, отличающийся тем, что боковые кодовые вырезы (102а, ..., 102е) выполнены на всю толщину гребешка (128), так что они проходят от наружной боковой поверхности (123) гребешка в указанный продольный карман прорезанной профильной канавки (122).

14. Ключ по п.11, отличающийся тем, что боковые кодовые вырезы (102а, ..., 102е) вырезаны от верхней кромки гребешка (128) вниз до различных уровней между указанной верхней кромкой и самой нижней частью продольного кармана (135).

15. Ключ по п.11, отличающийся тем, что боковые кодовые вырезы (102а, ..., 102е) образуют вогнутые углубления, нижние части которых находятся на различных уровнях, при этом указанные нижние части углублений образуют код.

16. Ключ по п.15, отличающийся тем, что верхний уровень из числа указанных различных уровней расположен на верхней кромке гребешка.

17. Ключ по п.15, отличающийся тем, что он имеет не менее трех указанных уровней.

18. Ключ по п.1, отличающийся тем, что внутренняя стенка (124) канавки и примыкающий к ней продольный карман (135) смещены относительно боковой поверхности (123) лезвия (120) ключа на расстояние, превышающее половину толщины лезвия.

19. Ключ по п.1, отличающийся тем, что указанное плоское лезвие имеет нижнюю часть (140, 140'), в которой выполнена указанная канавка и которая является более широкой, чем верхняя часть (141').

20. Ключ по п.1, отличающийся тем, что указанное плоское лезвие (120") имеет верхнюю и нижнюю части (151", 150"), в каждой из которых прорезана канавка (122"), имеющая указанный внутренний продольный карман (135"), так что ключ является симметричным, с возможностью его поворота на 180° вокруг продольной оси перед его введением в ключевой паз цилиндрового замка.

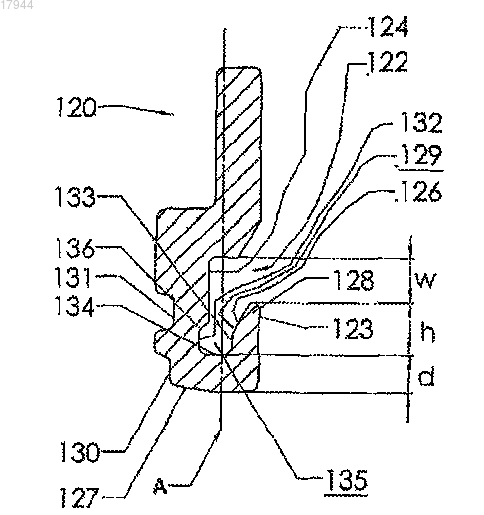

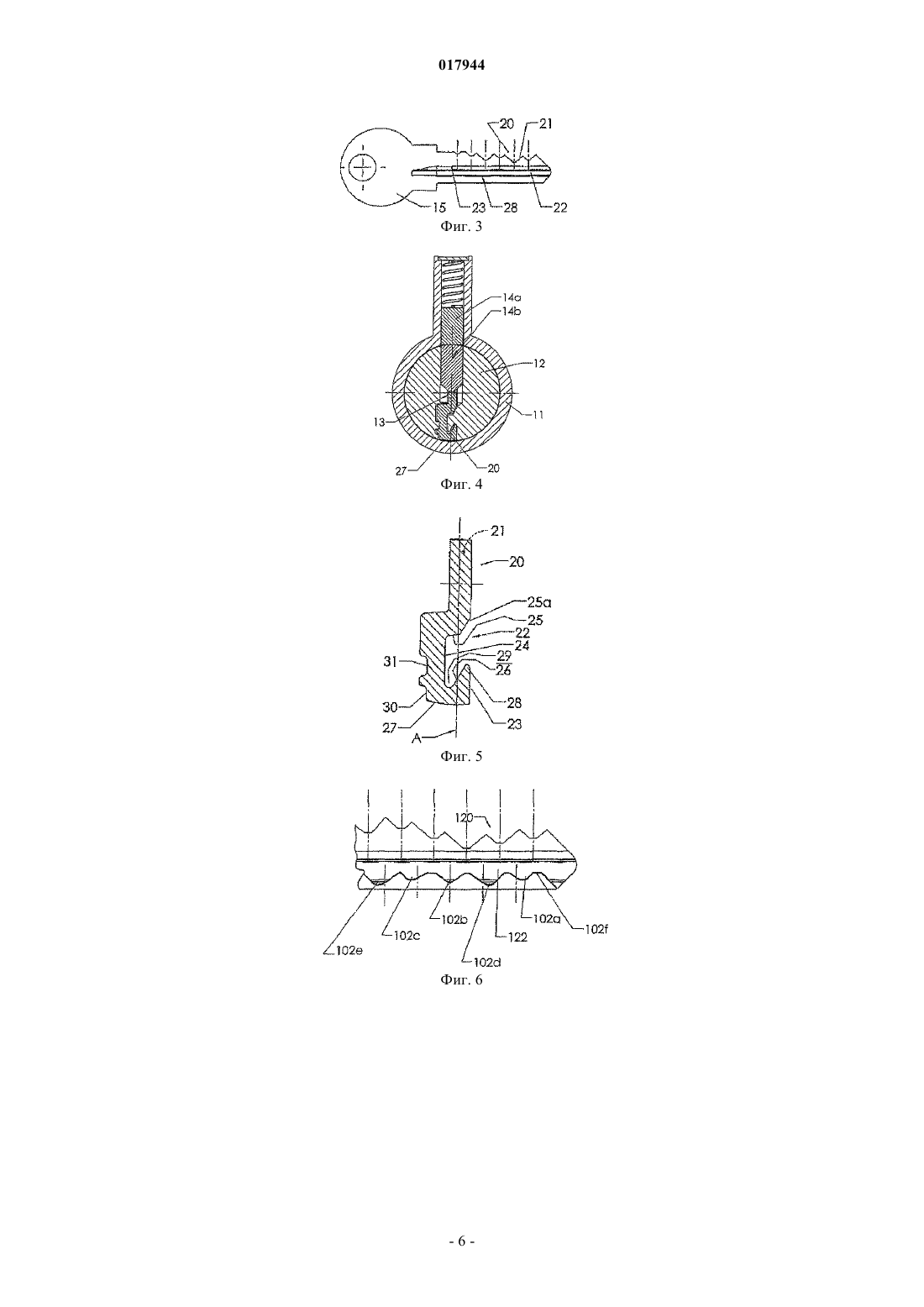

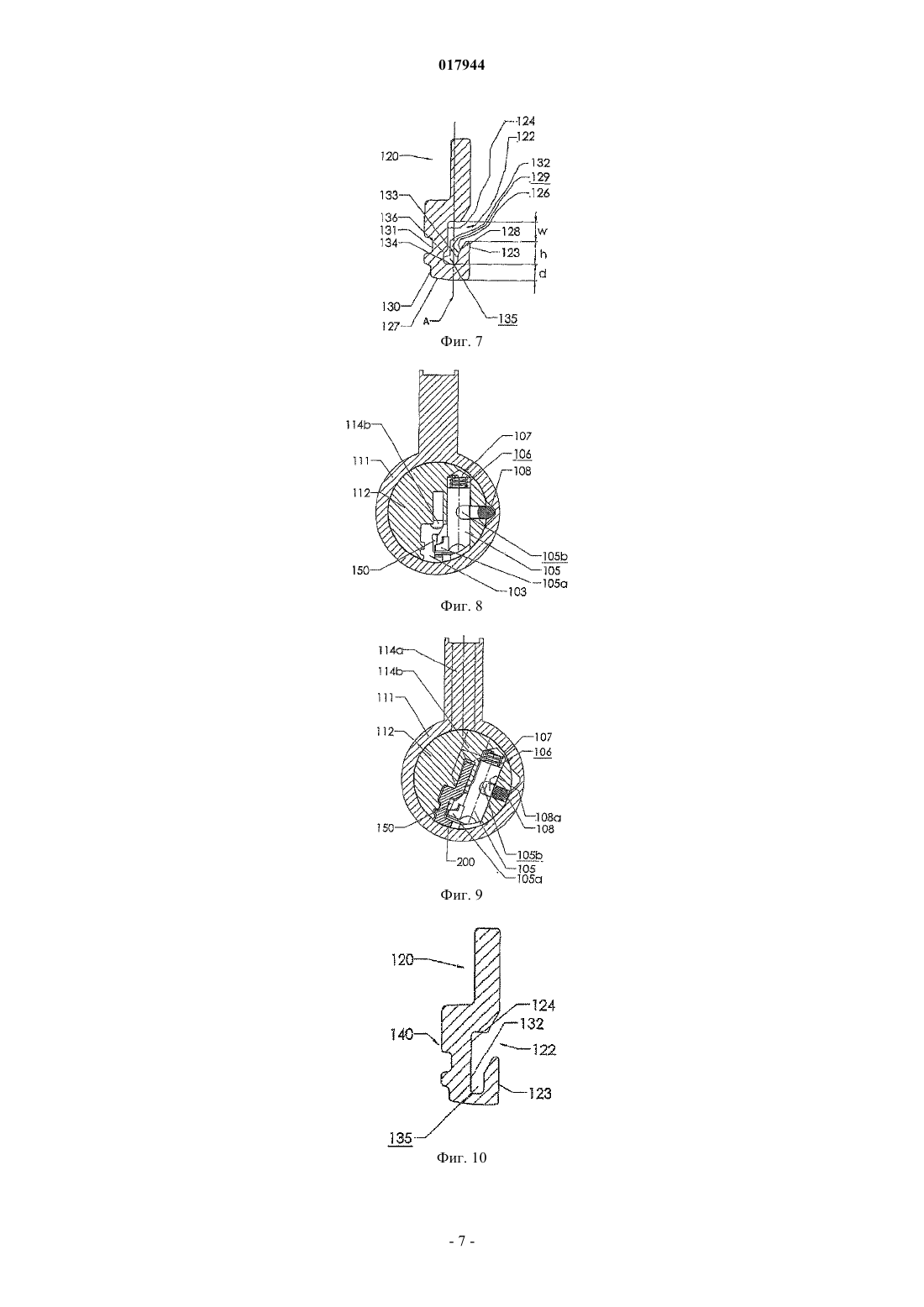

Рисунок 1

Текст

Смотреть все

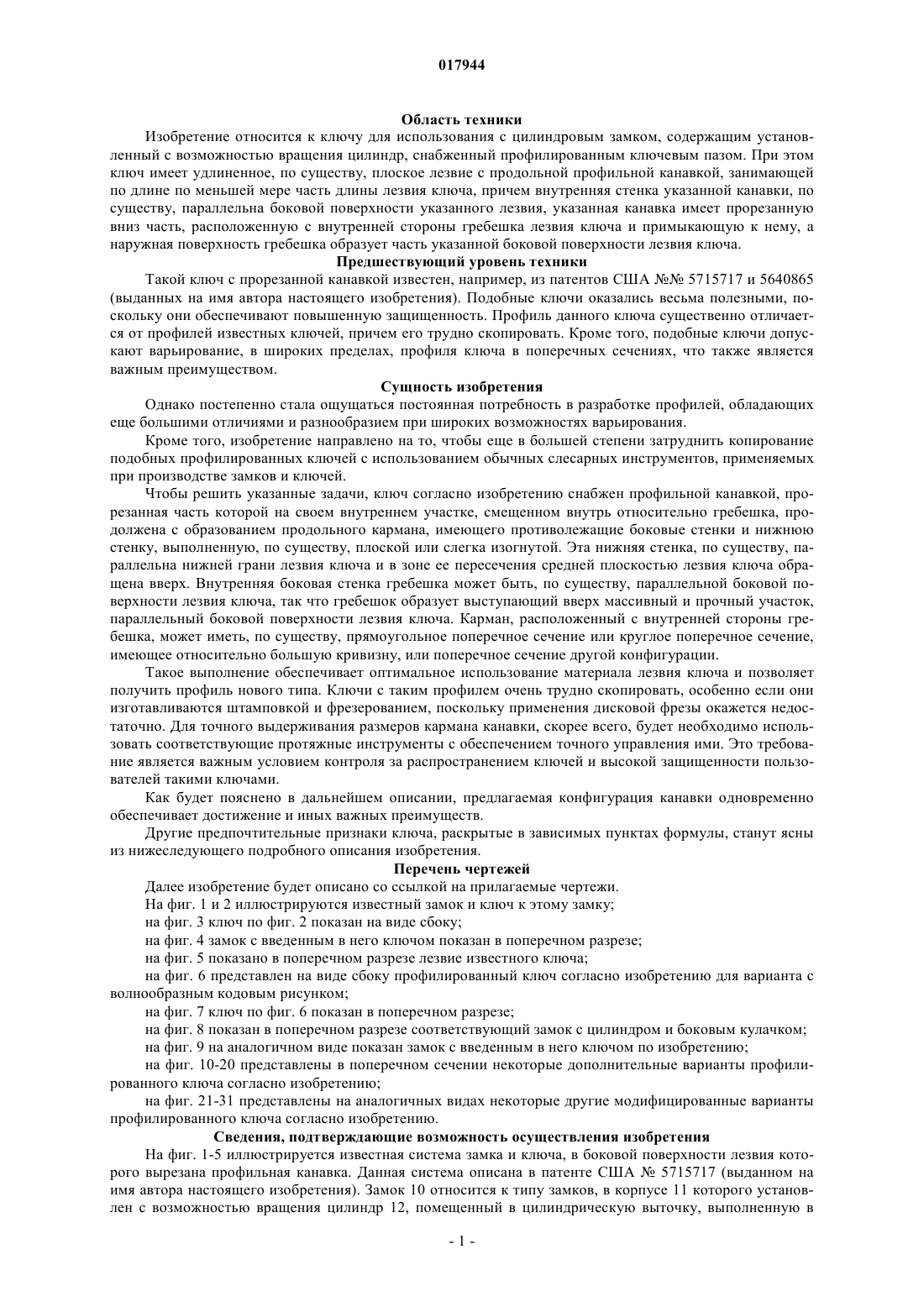

ПРОФИЛИРОВАННЫЙ КЛЮЧ ДЛЯ ЦИЛИНДРОВОГО ЗАМКА Ключ для использования с цилиндровым замком, содержащим установленный с возможностью вращения цилиндр, снабженный профилированным ключевым пазом. Ключ имеет удлиненное, по существу, плоское лезвие (120; 120') с продольной профильной канавкой (122; 122'), занимающей по длине по меньшей мере часть длины лезвия ключа. При этом канавка (122) имеет прорезанную вниз часть (129), примыкающую к гребешку (128; 128'), наружная поверхность которого образует часть боковой поверхности (123; 123') лезвия ключа. Прорезанная часть (129; 129') канавки на своем внутреннем участке, смещенном внутрь относительно гребешка (128), продолжена с образованием продольного кармана (135; 135'). Область техники Изобретение относится к ключу для использования с цилиндровым замком, содержащим установленный с возможностью вращения цилиндр, снабженный профилированным ключевым пазом. При этом ключ имеет удлиненное, по существу, плоское лезвие с продольной профильной канавкой, занимающей по длине по меньшей мере часть длины лезвия ключа, причем внутренняя стенка указанной канавки, по существу, параллельна боковой поверхности указанного лезвия, указанная канавка имеет прорезанную вниз часть, расположенную с внутренней стороны гребешка лезвия ключа и примыкающую к нему, а наружная поверхность гребешка образует часть указанной боковой поверхности лезвия ключа. Предшествующий уровень техники Такой ключ с прорезанной канавкой известен, например, из патентов США 5715717 и 5640865(выданных на имя автора настоящего изобретения). Подобные ключи оказались весьма полезными, поскольку они обеспечивают повышенную защищенность. Профиль данного ключа существенно отличается от профилей известных ключей, причем его трудно скопировать. Кроме того, подобные ключи допускают варьирование, в широких пределах, профиля ключа в поперечных сечениях, что также является важным преимуществом. Сущность изобретения Однако постепенно стала ощущаться постоянная потребность в разработке профилей, обладающих еще большими отличиями и разнообразием при широких возможностях варьирования. Кроме того, изобретение направлено на то, чтобы еще в большей степени затруднить копирование подобных профилированных ключей с использованием обычных слесарных инструментов, применяемых при производстве замков и ключей. Чтобы решить указанные задачи, ключ согласно изобретению снабжен профильной канавкой, прорезанная часть которой на своем внутреннем участке, смещенном внутрь относительно гребешка, продолжена с образованием продольного кармана, имеющего противолежащие боковые стенки и нижнюю стенку, выполненную, по существу, плоской или слегка изогнутой. Эта нижняя стенка, по существу, параллельна нижней грани лезвия ключа и в зоне ее пересечения средней плоскостью лезвия ключа обращена вверх. Внутренняя боковая стенка гребешка может быть, по существу, параллельной боковой поверхности лезвия ключа, так что гребешок образует выступающий вверх массивный и прочный участок,параллельный боковой поверхности лезвия ключа. Карман, расположенный с внутренней стороны гребешка, может иметь, по существу, прямоугольное поперечное сечение или круглое поперечное сечение,имеющее относительно большую кривизну, или поперечное сечение другой конфигурации. Такое выполнение обеспечивает оптимальное использование материала лезвия ключа и позволяет получить профиль нового типа. Ключи с таким профилем очень трудно скопировать, особенно если они изготавливаются штамповкой и фрезерованием, поскольку применения дисковой фрезы окажется недостаточно. Для точного выдерживания размеров кармана канавки, скорее всего, будет необходимо использовать соответствующие протяжные инструменты с обеспечением точного управления ими. Это требование является важным условием контроля за распространением ключей и высокой защищенности пользователей такими ключами. Как будет пояснено в дальнейшем описании, предлагаемая конфигурация канавки одновременно обеспечивает достижение и иных важных преимуществ. Другие предпочтительные признаки ключа, раскрытые в зависимых пунктах формулы, станут ясны из нижеследующего подробного описания изобретения. Перечень чертежей Далее изобретение будет описано со ссылкой на прилагаемые чертежи. На фиг. 1 и 2 иллюстрируются известный замок и ключ к этому замку; на фиг. 3 ключ по фиг. 2 показан на виде сбоку; на фиг. 4 замок с введенным в него ключом показан в поперечном разрезе; на фиг. 5 показано в поперечном разрезе лезвие известного ключа; на фиг. 6 представлен на виде сбоку профилированный ключ согласно изобретению для варианта с волнообразным кодовым рисунком; на фиг. 7 ключ по фиг. 6 показан в поперечном разрезе; на фиг. 8 показан в поперечном разрезе соответствующий замок с цилиндром и боковым кулачком; на фиг. 9 на аналогичном виде показан замок с введенным в него ключом по изобретению; на фиг. 10-20 представлены в поперечном сечении некоторые дополнительные варианты профилированного ключа согласно изобретению; на фиг. 21-31 представлены на аналогичных видах некоторые другие модифицированные варианты профилированного ключа согласно изобретению. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1-5 иллюстрируется известная система замка и ключа, в боковой поверхности лезвия которого вырезана профильная канавка. Данная система описана в патенте США 5715717 (выданном на имя автора настоящего изобретения). Замок 10 относится к типу замков, в корпусе 11 которого установлен с возможностью вращения цилиндр 12, помещенный в цилиндрическую выточку, выполненную в корпусе. У цилиндра 12 имеется центральный продольный ключевой паз (ключевая скважина) 13, профиль которого (которой) соответствует профилю ключа 20, ассоциированного с замком. На верхней кромке данного ключа выполнены традиционные вырезы 21, а на боковой поверхности 23 его лезвия имеется профильная канавка 22. Как показано на фиг. 3, у ключа имеется также захватываемая рукой часть 15. Функционирование замка станет более понятным из рассмотрения его в поперечном разрезе (фиг. 4). Цилиндр 12 может вращаться в корпусе 11 и блокироваться от вращения посредством продольного ряда верхних и нижних запирающих кулачков 14 а, 14b. Упирающиеся одна в другую торцевые поверхности кулачков, образующих пару кулачков, совмещены с граничной поверхностью между цилиндром 12 и корпусом 11. В этом положении (как показано на фиг. 4) цилиндр 12 может поворачиваться. Как это хорошо известно специалистам, в показанное положение запирающие кулачки устанавливаются, чтобы отпереть замок, посредством правильно изготовленного ключа 20. Полный профиль ключа 20 (описанного в упомянутом патенте US 5715717, т.е. соответствующего уровню техники) иллюстрируется на фиг. 5. У данного ключа имеется продольная профильная канавка 22, проходящая вдоль лезвия ключа и имеющая глубину, слегка превышающую половину толщины лезвия ключа. Средняя плоскость лезвия ключа обозначена на фиг. 5 как А. Продольная канавка 22 имеет внутреннюю стенку 24 и противолежащие стенки 25 и 26. Одна из противолежащих стенок, в частности стенка (поверхность) 26, расположенная вблизи нижней грани 27 лезвия ключа, лежит в наклонной плоскости, обращенной к внутренней стенке (поверхности) 24. Эта нижняя боковая стенка 26 канавки 22 образует внутреннюю стенку гребешка 28, наружная сторона которого образует часть боковой поверхности 23 лезвия ключа. Наличие прорезанной вниз части 29 продольной канавки 22 создает ряд преимуществ, подробно рассмотренных в указанном патенте US 5715717, особенно в части увеличения количества возможных вариаций профиля, повышения сопротивляемости взламыванию замка и высокой надежности в отношении несанкционированного копирования ключа. Как можно видеть из фиг. 6-9, дальнейшее усовершенствование ключа согласно изобретению заключается в модификации указанной канавки. Эта модификация заключается в расширении или продлении самой внутренней зоны прорезанной (нижней) части 129 канавки 122 (фиг. 7) с образованием продольного углубления ("кармана") 135 (относящиеся к ключу цифровые обозначения на фиг. 6-9 аналогичны обозначениям на фиг. 1-5, но дополнительно снабжены цифрой 1 в начале обозначения). Выполненный в нижней части модифицированной канавки 122 карман 135 имеет (в представленном конкретном варианте), по существу, прямоугольное поперечное сечение, т.е. его противолежащие боковые стенки 132 и 133 взаимно параллельны, а его нижняя стенка 134 параллельна нижней грани 127 лезвия ключа и в зоне ее пересечения средней плоскостью А лезвия ключа обращена вверх. Внутренняя (задняя) боковая стенка 132 кармана 135 примыкает к внутренней стенке 124 канавки,но слегка смещена относительно нее внутрь (от открытой части канавки), с образованием ступеньки 136,тогда как противолежащая ей боковая стенка 133 образует часть внутренней стенки 126 гребешка 128,параллельную наружной боковой поверхности 123 лезвия ключа. Таким образом, поверхности 123, 133 и 132 являются, по существу, взаимно параллельными. Гребешок 128 в плоскости, параллельной средней плоскости А лезвия ключа, имеет несколько большую длину, чем в известном ключе (см. фиг. 5). Более конкретно, высота h гребешка 128 составляет более половины наименьшей высоты w канавки 122 (эта наименьшая высота w измеряется, как проекция открытой части продольной канавки 122 на внутреннюю (заднюю) стенку 124 этой канавки). Кроме того,высота h гребешка 128 превышает расстояние d между нижней стенкой 134 кармана и нижней гранью 127 лезвия ключа. Такая конструкция является предпочтительной по следующим причинам: обеспечиваются широкие пределы варьирования профиля лезвия путем варьирования ширины, глубины (размера в плоскости А) и продольного размера полости в форме кармана; наличие противолежащих боковых стенок 132, 133 позволяет выполнить прорезанную часть профильной канавки 122 с ограниченной шириной в поперечном направлении, так что ширина лезвия ключа может остаться небольшой (из сравнения фиг. 5 и 7 видно, что полная ширина лезвия ключей практически одинаковая); соответствующий выступающий участок, который может составлять часть продольного ребра 150 на боковой стенке ключевого паза (см. фиг. 8 и 9), будет более прочным, причем его концу не требуется придавать заостренную форму, как в известной конструкции (см. фиг. 4); наличие кармана 135 у прорезанной части профильной канавки существенно затрудняет изготовление копий ключей с таким карманом, поскольку для этого недостаточно использовать только дисковую фрезу (как правило, потребуются и другие инструменты); соответственно, изготовление заготовок подобных ключей будет создавать большие трудности для всех, кроме специализированных изготовителей; относительно большой вертикальный размер гребешка 128 в плоскости, параллельной средней плоскости лезвия, позволяет выполнять в гребешке довольно глубокие вырезы (углубления). Соответственно, как и в известном варианте по фиг. 1-5, обеспечивается возможность использовать в этой зоне много вертикальных уровней кодовых углублений (см. фиг. 6); разумеется, это также облегчает разра-2 017944 ботку системы замок-ключ с очень большим количеством кодовых комбинаций. На фиг. 8 и 9 показан вариант замка с боковым запирающим кулачком 105, направляющей для которого служит цилиндрическая полость 106 в цилиндре 112, установленном с возможностью вращения. Такая конструкция, в основном, аналогична конструкциям, описанным в патентах США 4756177 и 5715717 (выданных на имя автора настоящего изобретения). Элементы, аналогичные элементам варианта по фиг. 5, имеют аналогичные цифровые обозначения,но дополнительно снабжены цифрой 1 в начале обозначения. Как и в известных замках, боковой кулачок 105 установлен с возможностью вращения вокруг оси цилиндра, так что при отслеживании выступающим в поперечном направлении пальцем 105 а волнообразной кодовой поверхности на боковой стороне лезвия ключа (в данном случае на гребешке 128 - см. фиг. 7) этот палец будет качаться вперед-назад (см. фиг. 6). Когда боковой кулачок 105 находится в правильном положении, углубление 105b на его цилиндрической поверхности входит в сопряжение с соответствующими выступами 108 а на боковой планке 108 (см. фиг. 9). В результате боковая планка может сместиться радиально внутрь, что сделает возможным вращение цилиндра 112. Выступающий палец 105 а, имеющийся на боковом кулачке 105, будет контактировать с волнообразным кодовым рисунком на боковой стороне лезвия 120 ключа (как это можно понять из фиг. 6), качаясь при этом вперед-назад, а также смещаясь по вертикали вверх и вниз. Когда лезвие ключа полностью введено, выступающие пальцы 105 а боковых кулачков будут находиться во впадинах 102 а, 102b, 102c,102d, 102e и, возможно, также (или альтернативно) на верхней части 102f кодовой поверхности, на самом верхнем кодовом уровне. Такой кодовый уровень описан в опубликованной международной заявке WO 2005/028789, поданной заявителем настоящего изобретения. Имеется возможность сделать карман 135, выполненный в прорезанной части профильной канавки параллельно средней вертикальной плоскости А лезвия ключа, еще более глубоким. В этом случае количество кодовых уровней, имеющихся на части 133 (см. фиг. 6 и 7) гребешка, можно увеличить по сравнению с известными конструкциями. Следует отметить, что новая конфигурация канавки 122, снабженной карманом 135, является полезной даже без использования бокового кулачка 105. В этом варианте гребешок исходно является, по существу, непрерывным и не содержит вырезов или кодовых элементов. Кроме того, если используется по меньшей мере один боковой кулачок, он не обязательно должен быть поворотным; достаточно обеспечить его подвижность только в вертикальном направлении. При этом боковой кулачок не обязательно должен являться запирающим средством, стопорящим вращение цилиндра. Вместо этого он может служить в качестве блокирующего элемента, не позволяющего полностью вводить в ключевой паз 13 замка 10 неправильно изготовленные ключи. Такой блокирующий элемент описан в параллельной заявке заявителя настоящего изобретения, поданной в день, соответствующий самой ранней дате приоритета для данной заявки. Конфигурация (профиль) кармана, вытянутого в продольном направлении, допускает различные модификации без выхода за пределы изобретения. Так, на фиг. 10 представлен вариант, в котором внутренняя стенка 124 продольной профильной канавки 122 плавно (без ступеньки, подобной ступеньке 136 на фиг. 7) переходит в примыкающую к ней боковую стенку 132 кармана 135. Карман 135, показанный на фиг. 11, аналогичен карману по фиг. 7, но его нижняя стенка 134' выполнена изогнутой (криволинейной), например закругленной. Вариант по фиг. 12 аналогичен представленному на фиг. 11, но его нижняя стенка 134" выполнена более короткой (но тоже криволинейной), а внутренняя стенка 124 канавки плавно (как на фиг. 10) сопрягается со смежной боковой стенкой 132 кармана. Карман 135' на фиг. 13 модифицирован приданием ему круглого поперечного сечения. Соответственно, в этом варианте его боковые стенки 132, 133 и нижняя стенка 134 являются дугами окружности,плавно переходящими одна в другую. Вариант по фиг. 14 аналогичен представленному на фиг. 10, но в нем боковая стенка 132 кармана,примыкающая к внутренней стенке 124 канавки, снабжена продольным углублением 132 а, имеющим прямоугольное поперечное сечение. Вариант по фиг. 15 близок к варианту по фиг. 14, но в нем продольное углубление 133 а дополнительно выполнено и в боковой стенке 133, противолежащей продольному углублению 132 а. Вариант по фиг. 16 аналогичен представленному на фиг. 15, но вместо продольного углубления 133 а он снабжен продольным ребром 133b, противолежащим продольному углублению 132 а. Модифицированный вариант, представленный на фиг. 17, содержит относительно небольшие продольные углубления 132 с, 133 с, 134 с с закругленным профилем поперечного сечения, выполненные в боковых стенках 133 и 132 и в нижней стенке 134 кармана соответственно. В остальном данный вариант совпадает с вариантом, представленным на фиг. 7. Варианты по фиг. 14-17 показывают, что части противолежащих боковых стенок и нижней стенки кармана могут иметь отклонения от регулярной поверхности. В варианте по фиг. 18 и 19 лезвие 120' ключа имеет относительно широкую нижнюю часть 140' и узкую верхнюю часть 141', так что в зоне перехода между этими частями образуется полка (ступенчатая поверхность) 142'. В обоих этих вариантах продольная профильная канавка 122' примыкает к этой полке 142'. Как в других вариантах, показанных на фиг. 10-17, продольная канавка 122' продолжена вырезом в форме кармана 135', примыкающего к боковой стенке 126' канавки. В представленных вариантах эти вырезы-карманы имеют, по существу, прямоугольное сечение, однако, предпочтительно снабдить их какими-то отклонениями от этой формы или придать им какой-то желательный профиль, например подобный представленным в предыдущих вариантах. В варианте по фиг. 18 боковая стенка 132' кармана плавно переходит во внутреннюю стенку 124' канавки 122', которая сопрягается с боковой стенкой 143' верхней,относительно узкой части 141' лезвия ключа посредством ступеньки 144'. В отличие от этого, на фиг. 19 ступенька 144' отсутствует, так что боковая стенка 132' кармана, внутренняя стенка 124' канавки и боковая стенка 143' совмещены в единую боковую поверхность. Лезвие 120" ключа, показанное на фиг. 20, состоит из нижней части 150", которая идентична или аналогична нижним частям 140, 140' лезвий, показанных на фиг. 10-19, и из верхней части 151", которая идентична нижней части 150", но повернута на 180 вокруг продольной оси. При таком выполнении лезвие ключа может вводиться в соответствующий ему ключевой паз как в положении, показанном на фиг. 20, так и в перевернутом положении (благодаря симметричности нижней и верхней частей). На фиг. 21-29 также представлены модифицированные варианты, сходные с вариантами по фиг. 1018. Более конкретно, каждый из ключей 321-329 имеет профиль, показанный на фиг. 10-18 соответственно, за исключением того, что верхняя часть гребешка 228 имеет постоянную толщину, так что ее внутренняя поверхность 226 параллельна средней плоскости А лезвия ключа. Вариант по фиг. 30 аналогичен варианту по фиг. 20, а вариант по фиг. 31 - вариантам по фиг. 11 и 22 за исключением того, что в нем нижняя стенка 234 прорези является плоской. При описании всех рассмотренных вариантов и в формуле изобретения принимается, что внутренняя стенка 124 продольной профильной канавки 122, 122', 122", по существу, параллельна средней плоскости А лезвия ключа и ее боковой поверхности 123, 123', 123". Без выхода за границы этого определения внутренняя стенка может составлять со средней плоскостью А небольшой угол, не превышающий,как правило, 15. Вытянутый в продольном направлении карман может быть более коротким, чем длина лезвия ключа, т.е. располагаться только на части лезвия. При этом профильное ребро на цилиндре может быть выполнено прерывистым или образующим один или более отдельных элементов, установленных в цилиндре. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ключ для использования с цилиндровым замком, содержащим установленный с возможностью вращения цилиндр, снабженный профилированным ключевым пазом, при этом ключ имеет удлиненное,по существу, плоское лезвие (120) с продольной профильной канавкой (122), занимающей по длине по меньшей мере часть длины лезвия ключа, причем внутренняя стенка (124) указанной канавки, по существу, параллельна боковой поверхности (123) указанного лезвия, указанная канавка (122) имеет прорезанную вниз часть (129), расположенную с внутренней стороны гребешка (128) лезвия ключа и примыкающую к нему, а наружная поверхность гребешка образует часть указанной боковой поверхности (123) лезвия ключа, отличающийся тем, что прорезанная часть (129) указанной канавки (122) на своем внутреннем участке, смещенном внутрь относительно гребешка (128), продолжена в направлении, по существу, параллельном указанной боковой поверхности (123), с образованием продольного кармана (135),имеющего противолежащие боковые стенки (132, 133) и нижнюю стенку (134), при этом указанная нижняя стенка выполнена, по существу, плоской или изогнутой и, по существу, параллельной нижней грани(127) лезвия ключа и в зоне ее пересечения средней плоскостью (А) лезвия ключа обращена вверх, а вертикальный размер (h) гребешка (128), измеренный в плоскости боковой поверхности лезвия (120), превышает половину наименьшего значения высоты (w) участка прорезанной канавки, примыкающего к указанной боковой поверхности, причем указанная высота измерена как длина вертикальной проекции открытой части продольной канавки на ее внутреннюю стенку (124). 2. Ключ по п.1, отличающийся тем, что вертикальный размер (h) гребешка (128) превышает расстояние (d) между нижней стенкой (134) и нижней гранью (127) лезвия. 3. Ключ по п.1, отличающийся тем, что карман (135) имеет, по существу, прямоугольное поперечное сечение. 4. Ключ по п.1, отличающийся тем, что по меньшей мере одна из указанных противолежащих боковых стенок (132, 133) кармана выполнена изогнутой. 5. Ключ по п.1, отличающийся тем, что противолежащие боковые стенки (132, 133) кармана (135),по существу, параллельны боковой поверхности (123) плоского лезвия ключа. 6. Ключ по п.1, отличающийся тем, что нижняя стенка (134', 134") кармана выполнена изогнутой и имеет радиус, превышающий половину ширины кармана, измеренной в направлении, поперечном по отношению к боковой поверхности (123) лезвия (120) ключа. 7. Ключ по п.1, отличающийся тем, что по меньшей мере одна из противолежащих боковых стенок(132) и/или нижняя стенка имеют каждая иррегулярный поверхностный участок (132 с и 134c) соответственно. 8. Ключ по п.1, отличающийся тем, что внутренняя стенка (124) канавки (122) плавно переходит в одну из противолежащих боковых стенок (132, 133) кармана. 9. Ключ по п.1, отличающийся тем, что вертикальный размер (h) гребешка (128) равен указанной наименьшей высоте (w) или превышает ее. 10. Ключ по п.1, отличающийся тем, что он выполнен из заготовки, имеющей непрерывную верхнюю грань, с возможностью формирования на указанной грани кодовых вырезов. 11. Ключ по п.1, отличающийся тем, что в гребешке (128) выполнены кодовые вырезы (102 а, ,102 е) с образованием на лезвии ключа бокового кодового участка, при этом указанные боковые кодовые вырезы сконфигурированы с возможностью взаимодействия по меньшей мере с одним боковым кулачком в цилиндровом замке. 12. Ключ по п.11, отличающийся тем, что боковые кодовые вырезы (102 а, , 102 е), образующие боковой кодовый участок, формируют волнообразный продольный кодовый рисунок боковой стороны лезвия (120) ключа. 13. Ключ по п.11, отличающийся тем, что боковые кодовые вырезы (102 а, , 102 е) выполнены на всю толщину гребешка (128), так что они проходят от наружной боковой поверхности (123) гребешка в указанный продольный карман прорезанной профильной канавки (122). 14. Ключ по п.11, отличающийся тем, что боковые кодовые вырезы (102 а, , 102 е) вырезаны от верхней кромки гребешка (128) вниз до различных уровней между указанной верхней кромкой и самой нижней частью продольного кармана (135). 15. Ключ по п.11, отличающийся тем, что боковые кодовые вырезы (102 а, , 102 е) образуют вогнутые углубления, нижние части которых находятся на различных уровнях, при этом указанные нижние части углублений образуют код. 16. Ключ по п.15, отличающийся тем, что верхний уровень из числа указанных различных уровней расположен на верхней кромке гребешка. 17. Ключ по п.15, отличающийся тем, что он имеет не менее трех указанных уровней. 18. Ключ по п.1, отличающийся тем, что внутренняя стенка (124) канавки и примыкающий к ней продольный карман (135) смещены относительно боковой поверхности (123) лезвия (120) ключа на расстояние, превышающее половину толщины лезвия. 19. Ключ по п.1, отличающийся тем, что указанное плоское лезвие имеет нижнюю часть (140, 140'),в которой выполнена указанная канавка и которая является более широкой, чем верхняя часть (141'). 20. Ключ по п.1, отличающийся тем, что указанное плоское лезвие (120") имеет верхнюю и нижнюю части (151", 150"), в каждой из которых прорезана канавка (122"), имеющая указанный внутренний продольный карман (135"), так что ключ является симметричным, с возможностью его поворота на 180 вокруг продольной оси перед его введением в ключевой паз цилиндрового замка.
