Стековый накопитель увеличенной емкости и стеллаж-диспенсер упаковок товара, использующий его

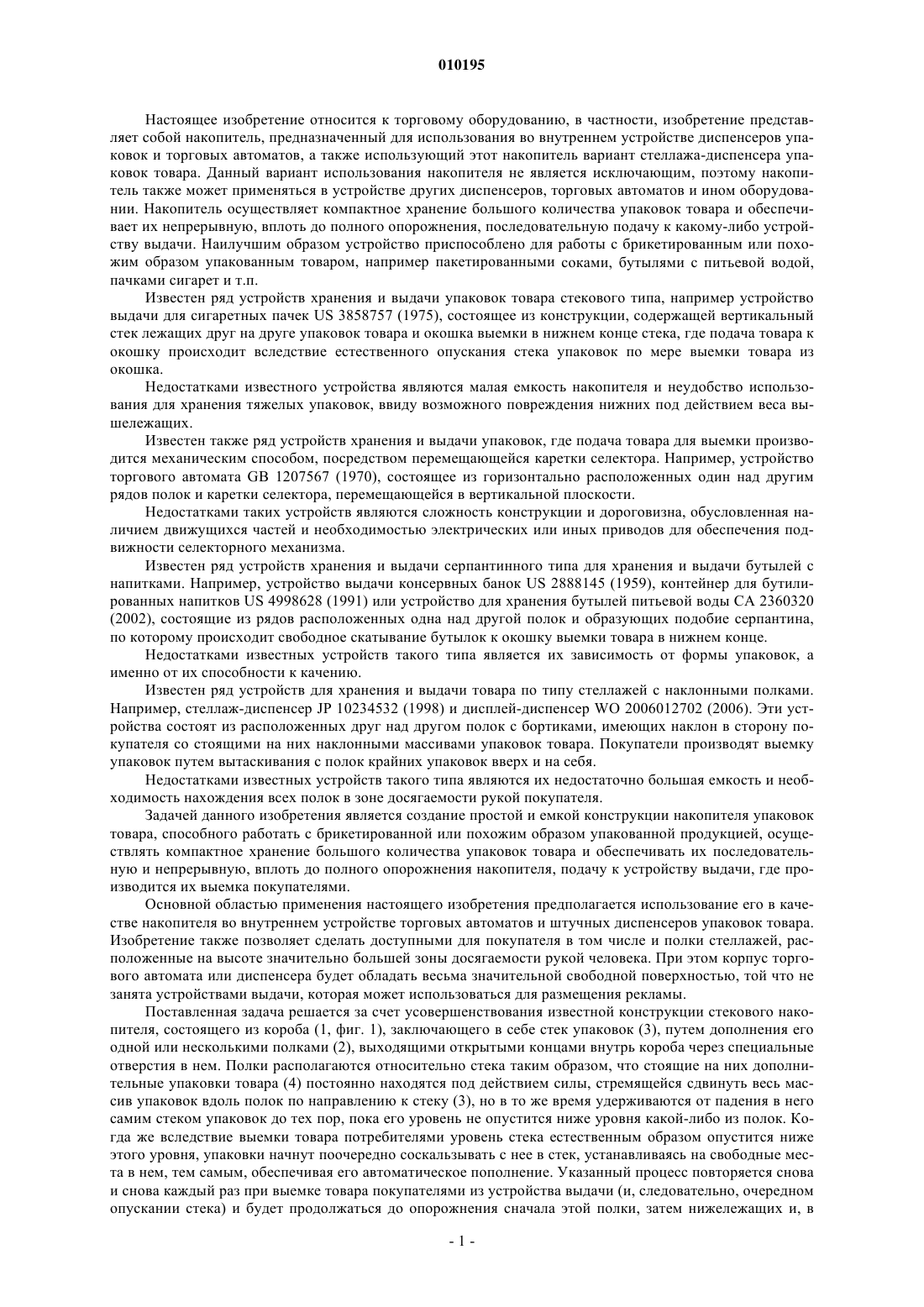

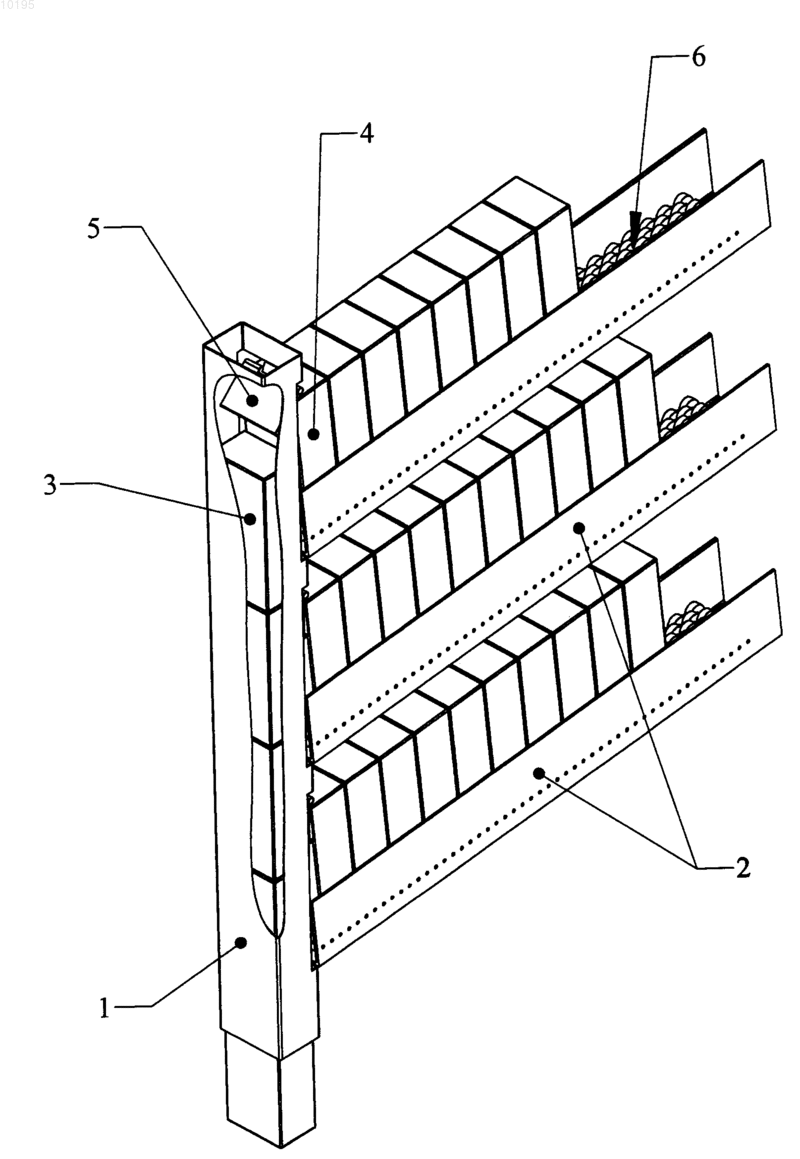

010195 Настоящее изобретение относится к торговому оборудованию, в частности, изобретение представляет собой накопитель, предназначенный для использования во внутреннем устройстве диспенсеров упаковок и торговых автоматов, а также использующий этот накопитель вариант стеллажа-диспенсера упаковок товара. Данный вариант использования накопителя не является исключающим, поэтому накопитель также может применяться в устройстве других диспенсеров, торговых автоматов и ином оборудовании. Накопитель осуществляет компактное хранение большого количества упаковок товара и обеспечивает их непрерывную, вплоть до полного опорожнения, последовательную подачу к какому-либо устройству выдачи. Наилучшим образом устройство приспособлено для работы с брикетированным или похожим образом упакованным товаром, например пакетированными соками, бутылями с питьевой водой,пачками сигарет и т.п. Известен ряд устройств хранения и выдачи упаковок товара стекового типа, например устройство выдачи для сигаретных пачек US 3858757 (1975), состоящее из конструкции, содержащей вертикальный стек лежащих друг на друге упаковок товара и окошка выемки в нижнем конце стека, где подача товара к окошку происходит вследствие естественного опускания стека упаковок по мере выемки товара из окошка. Недостатками известного устройства являются малая емкость накопителя и неудобство использования для хранения тяжелых упаковок, ввиду возможного повреждения нижних под действием веса вышележащих. Известен также ряд устройств хранения и выдачи упаковок, где подача товара для выемки производится механическим способом, посредством перемещающейся каретки селектора. Например, устройство торгового автомата GB 1207567 (1970), состоящее из горизонтально расположенных один над другим рядов полок и каретки селектора, перемещающейся в вертикальной плоскости. Недостатками таких устройств являются сложность конструкции и дороговизна, обусловленная наличием движущихся частей и необходимостью электрических или иных приводов для обеспечения подвижности селекторного механизма. Известен ряд устройств хранения и выдачи серпантинного типа для хранения и выдачи бутылей с напитками. Например, устройство выдачи консервных банок US 2888145 (1959), контейнер для бутилированных напитков US 4998628 (1991) или устройство для хранения бутылей питьевой воды СА 2360320(2002), состоящие из рядов расположенных одна над другой полок и образующих подобие серпантина,по которому происходит свободное скатывание бутылок к окошку выемки товара в нижнем конце. Недостатками известных устройств такого типа является их зависимость от формы упаковок, а именно от их способности к качению. Известен ряд устройств для хранения и выдачи товара по типу стеллажей с наклонными полками. Например, стеллаж-диспенсер JP 10234532 (1998) и дисплей-диспенсер WO 2006012702 (2006). Эти устройства состоят из расположенных друг над другом полок с бортиками, имеющих наклон в сторону покупателя со стоящими на них наклонными массивами упаковок товара. Покупатели производят выемку упаковок путем вытаскивания с полок крайних упаковок вверх и на себя. Недостатками известных устройств такого типа являются их недостаточно большая емкость и необходимость нахождения всех полок в зоне досягаемости рукой покупателя. Задачей данного изобретения является создание простой и емкой конструкции накопителя упаковок товара, способного работать с брикетированной или похожим образом упакованной продукцией, осуществлять компактное хранение большого количества упаковок товара и обеспечивать их последовательную и непрерывную, вплоть до полного опорожнения накопителя, подачу к устройству выдачи, где производится их выемка покупателями. Основной областью применения настоящего изобретения предполагается использование его в качестве накопителя во внутреннем устройстве торговых автоматов и штучных диспенсеров упаковок товара. Изобретение также позволяет сделать доступными для покупателя в том числе и полки стеллажей, расположенные на высоте значительно большей зоны досягаемости рукой человека. При этом корпус торгового автомата или диспенсера будет обладать весьма значительной свободной поверхностью, той что не занята устройствами выдачи, которая может использоваться для размещения рекламы. Поставленная задача решается за счет усовершенствования известной конструкции стекового накопителя, состоящего из короба (1, фиг. 1), заключающего в себе стек упаковок (3), путем дополнения его одной или несколькими полками (2), выходящими открытыми концами внутрь короба через специальные отверстия в нем. Полки располагаются относительно стека таким образом, что стоящие на них дополнительные упаковки товара (4) постоянно находятся под действием силы, стремящейся сдвинуть весь массив упаковок вдоль полок по направлению к стеку (3), но в то же время удерживаются от падения в него самим стеком упаковок до тех пор, пока его уровень не опустится ниже уровня какой-либо из полок. Когда же вследствие выемки товара потребителями уровень стека естественным образом опустится ниже этого уровня, упаковки начнут поочередно соскальзывать с нее в стек, устанавливаясь на свободные места в нем, тем самым, обеспечивая его автоматическое пополнение. Указанный процесс повторяется снова и снова каждый раз при выемке товара покупателями из устройства выдачи (и, следовательно, очередном опускании стека) и будет продолжаться до опорожнения сначала этой полки, затем нижележащих и, в-1 010195 конечном итоге, всего накопителя. При этом возможны различные варианты реализации конструкции накопителя, отличающиеся, например, способами приложения силы к упаковкам товара на полках. В частности, полки (2) могут быть слабо наклонены относительно горизонта (фиг. 2, 7) и соскальзывание упаковок (4) с них будет происходить под действием силы тяжести, или они могут быть строго горизонтальными (фиг. 5), и тогда соскальзывание упаковок обеспечивается посредством приложения к ним силы с помощью какого-либо специального устройства (7), например пружины. Положение же короба (1) относительно вертикали для функционирования устройства не столь существенно и в разных вариантах конструкции, он может быть как строго вертикальным (фиг. 2, 5), так и наклонным (фиг. 7). Существенными отличительными признаками изобретения является именно введение полок для размещения дополнительных упаковок товара и их такое расположение относительно стека упаковок,чтобы становился возможным механизм его автоматического пополнения, описанный выше. В качестве дополнительных усовершенствований, направленных на улучшение эксплуатационных свойств накопителя, предлагается делать поверхности полок из роликовых решеток (6, фиг. 3) для уменьшения трения, применять специальные сглаживающие язычки (5, фиг. 3, 4, 6) на концах полок для предотвращения застревания упаковок, опускающихся в стеке при их прохождении мимо тех, что стоят на полках, применять амортизирующий лифт (фиг. 9), выполненный в виде замкнутой ленты с полочками, охватывающей одну из стенок короба, и применять продольные разделители (12, 13, фиг. 11) внутри короба, а также на полках для возможности одновременного, независимого хранения сразу нескольких вкусов или разновидностей товара внутри одного устройства, а также адаптации его к различным форматам упаковок. Короб может оканчиваться устройством выдачи, например, выполненным в виде его фрагмента (8, фиг. 8) с заглушкой или упором в нижней части и вырезом в боковой стенке, выемка товара из которого производится путем изъятия упаковки в направлении, перпендикулярном естественному движению упаковок. Также устройство выдачи может быть и отдельным от накопителя, например, оно может представлять собой одну из полок стеллажа (15, фиг. 14). Указанные два варианта исполнения устройства выдачи не являются исчерпывающими и возможно множество реализаций, совместимых с настоящим изобретением. Загрузка и пополнение накопителя товаром производятся путем установки упаковок (4) на полки (2) накопителя. Причем при пустом стеке (3) упаковки сначала будут соскальзывать в него, а потом, по мере повышения его уровня, оставаться на полках, формируя наклонные массивы на них. Заполнение полок целесообразно производить последовательно вверх, начиная с самой нижней. Другой задачей данного изобретения является увеличение вместимости известного стеллажадиспенсера с наклонными полками, какие обычно используются в торговых залах супермаркетов для хранения и выдачи покупателю упаковок товара. Поставленная задача решается за счет усовершенствования известной конструкции стеллажадиспенсера с наклонными полками (фиг. 12) путем добавления к нему описанного выше накопителя, при этом в качестве устройства выдачи упаковок покупателю выступает одна из полок (15) стеллажа. Для этого выходное отверстие короба (1, фиг 13) накопителя располагается относительно полки стеллажа(15) таким образом, чтобы при сдвиге всего наклонного массива упаковок (16) на полках, вследствие выемки покупателями очередной упаковки с полки стеллажа, упаковки (3), выходящие из накопителя, устанавливались бы на свободные места, образующиеся в верхней части полки стеллажа. При этом упаковка,выходящая из короба (3), упаковка на полке (16), стенка короба (1) и ленточный лифт (9) взаимно расклиниваются с помощью специальных клиновидных упоров (18) на ленте, что задерживает выход упаковки из короба, но в то же время не препятствует сдвигу всего массива упаковок вдоль полки стеллажа(15) к месту их выемки покупателями. Когда же вследствие выемки покупателями упаковки с полки массив упаковок (16) на этой полке смещается, новая упаковка (3) свободно выходит из короба накопителя и устанавливается на образовавшееся место в верхнем конце этой полки стеллажа. Таким образом, пополнение указанной полки стеллажа товаром будет происходить автоматически, вплоть до полного опорожнения накопителя. Изобретение дает эффект значительного увеличения емкости стеллажей и полезности использования площадей торгового зала, так как позволяет сделать доступными полки, расположенные на высоте,значительно превышающей зону досягаемости рукой человека. Особенный эффект изобретение дает в случае, когда из соображений удобства и безопасности, такие упаковки размещают даже не на максимально доступной для покупателя высоте, а, как правило, на уровне, не превышающем половины человеческого роста. Это имеет место, например, в случае объемных или тяжелых упаковок товара, таких как бутыли с питьевой водой, подгузники и т.п. Учитывая вышесказанное, ориентация накопителя относительно полок стеллажа может быть различной, позволяя производить загрузку как со стороны выдачи покупателю, так и с обратной выдаче стороны. В первом случае короб накопителя будет расположен в задней части стеллажа и его полки будут наклонены в сторону, обратную полкам стеллажа. Такое расположение представляется наиболее удобным на практике, так как позволяет расположить устройство вплотную к стене, но, тем не менее, не исчерпывает возможных вариантов ориентации накопителя относительно полок стеллажа. Для иллюстрации вышесказанного прилагается ряд чертежей.-2 010195 Фиг. 1 иллюстрирует общий вид накопителя и демонстрирует его наиболее существенные признаки, а именно наличие полок (2) и их расположение относительно короба (1) и стека упаковок (3). На этом чертеже сделан вырез части короба для отображения скрытых за ним элементов. Здесь показаны также сглаживающие язычки (5) и видно, что поверхность полок может быть выполнена в виде роликовых решеток (6). На фиг. 2, 5 и 7 показаны некоторые перспективные для практического использования варианты осуществления накопителя, отличающиеся положением полок (2) относительно короба (1) и способом соскальзывания упаковок (4) с них в стек (3). На фиг. 2 показан вид сбоку в разрезе вид варианта устройства, в котором полки (2) расположены под небольшим углом к горизонту, а короб (1) выполнен вертикальным. Здесь соскальзывание упаковок(4) с полок в стек происходит под действием силы тяжести. Далее фиг. 3 и 4 представляют собой местные виды разреза и служат для иллюстрации действия сглаживающих язычков (5), которые в данном случае выполнены в форме клиньев, подвешенных за острый конец, и сделаны такими, что клин заполняет пространство, образованное гранями упаковок (4),стоящих на полках, и упаковок в коробе (3). На фиг. 3 видно, что при опускании уровня стека язычок (5) не препятствует соскальзыванию упаковок (4) с полок внутрь короба, но, в то же время, как показано на фиг. 4, он и не дает им зацепляться углами, когда упаковки в коробе опускаются вниз, проходя мимо упаковок, стоящих на полках. Также на фиг. 3 и 4 видны увеличенные фрагменты полки (2), поверхность которой выполнена в виде роликовой решетки (6) для уменьшения трения, что облегчает скольжение упаковок (4) вдоль полок (2) под действием собственного веса и позволяет уменьшить угол их наклона. На фиг. 5 показан вариант устройства, в котором полки (2) горизонтальны, а короб (1) вертикален и соскальзывание упаковок (4) с полок здесь обеспечивается посредством приложения внешней силы с помощью специального устройства (7), например пружины, как это показано на чертеже. Так как полки и стек выполнены здесь взаимно перпендикулярными, плоскости граней упаковок в стеке и на полках будут параллельны и соскальзывание упаковок с полок в стек будет происходить с меньшими препятствиями. На фиг. 6 показан увеличенный местный вид, где видно, что сглаживающие язычки (5) в этом варианте устройства могут быть плоскими. На фиг. 7 показан еще один возможный вариант расположения полок, в котором полки (2) расположены перпендикулярно коробу (1), сама же конструкция наклонена относительно вертикали на некоторый угол. Таким образом, соскальзывание упаковок (4) с полок в стек здесь, как и в варианте, показанном на фиг. 2, происходит под действием силы тяжести. Данный вариант обладает достоинствами предыдущих двух: параллельностью граней упаковок и простотой конструкции, и может найти применение,например, в подвесных настенных диспенсерах. На фиг. 8 показан вариант накопителя, в котором короб оканчивается устройством выдачи (8),представляющим собой продолжение короба (1), его небольшой фрагмент, отклоненный на некоторый угол, с заглушкой или упором в нижнем конце и вырезом в боковой стенке. Выемка упаковок из него осуществляется изъятием упаковки в направлении, перпендикулярном направлению ее естественного продвижения в коробе. На фиг. 9 и 10 показано устройство, где применен амортизирующий лифт для обеспечения плавного опускания упаковок в коробе и предотвращения их деформации. Лифт представляет собой замкнутую ленту (9) с полочками (10) охватывающую одну из стенок короба и перекинутую через ролики (11). При этом, полочки ленты могут быть выполнены автоматически складывающимися при их обратном движении вверх. Так же, как показано на фиг. 14, лента может иметь дополнительные упоры (18), служащие для расклинивания и, вследствие этого, остановки лифта до момента, пока не произойдет выемка покупателем упаковки из устройства выдачи, в качестве которого в данном варианте выступает одна из полок(15) стеллажа. На фиг. 11 показан вариант накопителя с применением продольных разделителей (12) и (13) на полках и в коробе для реализации возможности одновременного хранения и независимой подачи к устройству выдачи упаковок разных форматов и с разным содержимым (вкусами). С этой же целью возможно также объединение отдельных накопителей с одинаковыми внешними габаритными размерами путем их соединения в блоки. При этом некоторые из этих отдельных накопителей или сразу все могут быть приспособлены для работы каждый со своей стандартной фасовкой продукции - упаковкой определенного объема и/или производителя продукции. На фиг. 12 показан стеллаж, состоящий из стоек (14) с двумя наклонными полками (15) с ограничительными бортиками (17). В верхней части стеллажа расположен описанный выше накопитель, состоящий из короба (1) и полок (2), при этом подача упаковок (3) товара из накопителя производится на вторую полку (15) стеллажа, в ее верхний конец. На фиг. 13 показан тот же стеллаж в разрезе, вид сбоку. В данном случае изображен вариант накопителя с амортизирующим лифтом, состоящим из ленты (9) с полочками (10), перекинутой через ролики(11). Здесь предполагается, что покупатели будут подходить к стеллажу слева и производить выемку крайних упаковок (16) товара с полок (15) стеллажа, вытаскивая их вверх и на себя. Самопроизвольное-3 010195 сваливание упаковок с полок стеллажа предотвращается бортиками (17). При этом пополняемой из накопителя является только одна из них, которая и будет служить в этом случае устройством выдачи. На фиг. 14 показано в деталях, как происходит расклинивание, а именно нижняя грань упаковки (3),выходящей из короба (1), упирается в боковую грань крайней упаковки (16) на полке стеллажа, при этом упаковка (3), упаковка (16), стенка короба (1) и ленточный лифт (9) взаимно расклиниваются с помощью специальных клиновидных упоров (18) на ленте, что задерживает выход упаковки (3) из короба, но в то же время не препятствует сдвигу всего массива упаковок (16) вдоль полки стеллажа к месту их выемки покупателями. Когда же вследствие выемки упаковки покупателем массив упаковок (16) смещается вниз и в сторону, новая упаковка (3) свободно выходит из накопителя и устанавливается на образовавшееся место в верхнем конце этого массива. На фиг. 12 полки накопителя (2) и стеллажа (15) наклонены в разные стороны. Поверхности всех полок выполнены в виде роликовых решеток (6). Также полки и короб накопителя выполнены достаточно широкими, чтобы вмещать несколько рядов упаковок товара, при этом на полках и в коробе возможно применение любого из указанных ранее усовершенствований, как то продольные разделители на полках,язычки, амортизирующий лифт и их комбинаций. Библиографические данные Патент US 3858757, A 47F 1/08; Langdon Jr Richard H, 1975. Патент GB 1207567, G 07F 11/06, Schuller J Thomas; Short William Hudson, 1970. Патент US 2888145, A 47F 1/08H, Fred Knott Joseph, Simon Heselov, 1959. Патент US 4998628, A 47F 1/08H, Ross E Richard, 1991. Патент СА 2360320, A 47F 1/08H, A 47F 7/28, Lajeunesse, Bourbonnais, 2002. Патент JP 10234532, Sakai, Taniguchi, 1998. Заявка на патент WO 2006012702, Macqueen, Minnici, 2006. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Стековый накопитель увеличенной емкости, осуществляющий хранение и подачу упаковок товара к устройству выдачи, состоящий из короба (1), заключающего в себе стек (3) упаковок товара, отличающийся тем, что дополнительно введены одна или несколько полок (2) для размещения дополнительных упаковок (4) товара на них, расположенные перпендикулярно коробу или под углом к нему и выходящие открытыми концами внутрь него через специальные отверстия в нем, при этом полки расположены относительно стека упаковок таким образом, что при опускании уровня стека ниже уровня очередной полки происходит его автоматическое пополнение путем соскальзывания новых упаковок (4) с полки в стек. 2. Накопитель по п.1, отличающийся тем, что полки расположены под углом к горизонту и соскальзывание упаковок с полок в стек происходит самопроизвольно, под действием силы тяжести. 3. Накопитель по п.1, отличающийся тем, что полки расположены горизонтально и соскальзывание упаковок с полок в стек происходит под действием внешней силы, приложенной к ним посредством специального устройства (7). 4. Накопитель по любому из пп.1-3, отличающийся тем, что с целью уменьшения трения поверхности полок выполнены в виде роликовых решеток (6). 5. Накопитель по любому из пп.1-4, отличающийся тем, что применяются специальные сглаживающие язычки (5) для предотвращения застревания упаковок товара в стеке (3) при их опускании вниз и прохождении мимо упаковок (4), стоящих на полках. 6. Накопитель по любому из пп.1-5, отличающийся тем, что полки и стек могут иметь один или более продольных разделителей (12, 13) для обеспечения возможности одновременного хранения и независимой подачи к устройствам выдачи упаковок различных форматов и вариаций вкусов продукта. 7. Накопитель по любому из пп.1-6, отличающийся тем, что короб оканчивается устройством штучной выдачи (8), представляющим собой продолжение короба или отклоненный под углом его фрагмент,с упором в нижнем конце и вырезом в боковой стенке, позволяющим производить выемку упаковки из него в направлении перпендикулярном естественному движению упаковок. 8. Накопитель по любому из пп.1-7, отличающийся тем, что для предотвращения деформации и повреждения упаковок в стеке под действием веса вышестоящих, упаковки опускаются с помощью специального амортизирующего лифта, выполненного в виде замкнутой ленты (9) с полочками (10), перекинутой через ролики (11) и расположенной вдоль одной из стенок короба. 9. Стеллаж-диспенсер упаковок товара, состоящий из одной или нескольких наклонных полок (15),расположенных одна над другой с упаковками товара (16), стоящими на них, отличающийся тем, что в верхней части стеллажа расположен по крайней мере один накопитель по любому из пп.1-8, и подача упаковок из которого производится на одну из полок стеллажа, при этом стек (3) упаковок в накопителе и массив упаковок (16) на полке стеллажа расположены таким образом, что при выемке упаковки с полки стеллажа, массив упаковок на этой полке автоматически пополняется путем подачи новых упаковок из накопителя и их установки на свободные места в нем.-4 010195 10. Стеллаж-диспенсер по п.9, отличающийся тем, что поверхности полок стеллажа выполнены в виде роликовых решеток. 11. Стеллаж-диспенсер по любому из пп.9-10, отличающийся тем, что накопитель расположен таким образом, что его полки (2) наклонены в сторону, обратную полкам стеллажа (15) и загрузка его товаром производится с той же стороны, что и выемка упаковок покупателями.
