Самовскрывающее укупорочное устройство для композитных упаковок или для горловин упаковок или бутылок, закрытых плёночным материалом

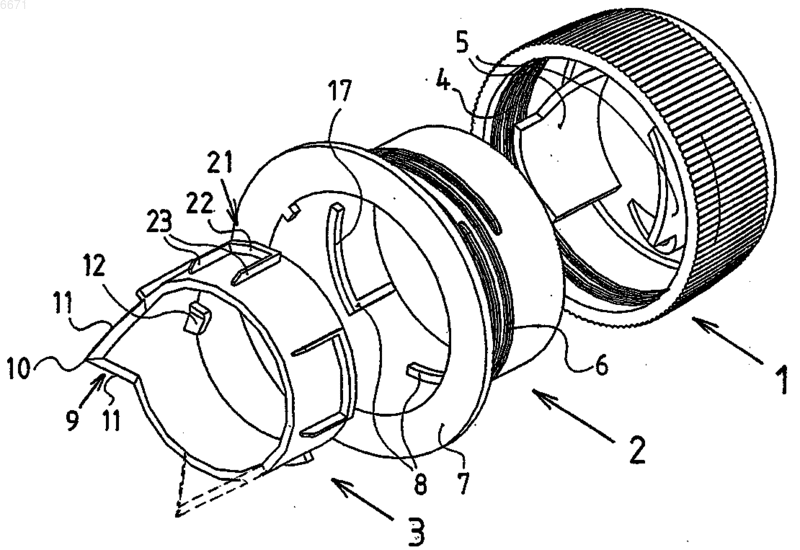

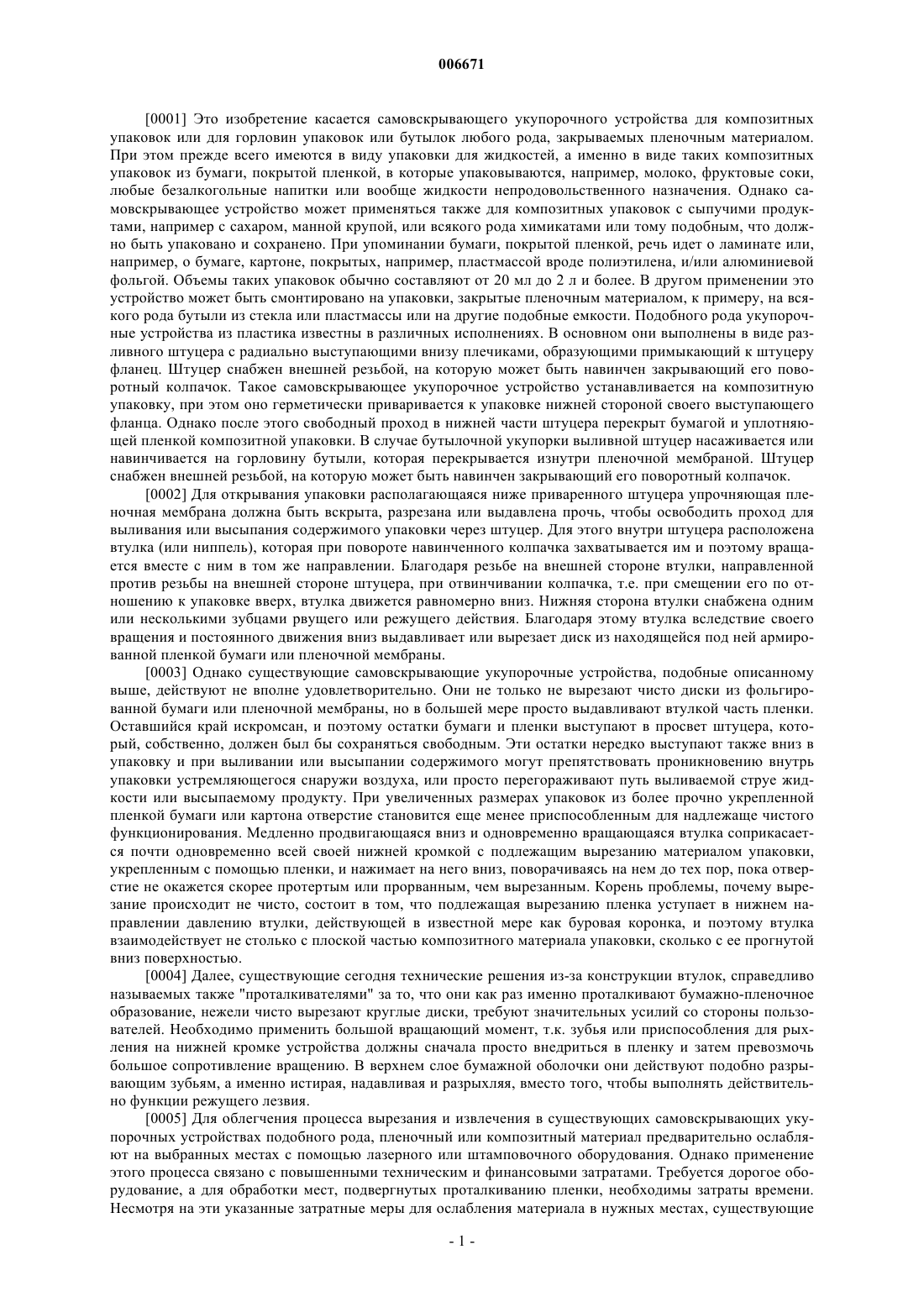

[0001] Это изобретение касается самовскрывающего укупорочного устройства для композитных упаковок или для горловин упаковок или бутылок любого рода, закрываемых пленочным материалом. При этом прежде всего имеются в виду упаковки для жидкостей, а именно в виде таких композитных упаковок из бумаги, покрытой пленкой, в которые упаковываются, например, молоко, фруктовые соки,любые безалкогольные напитки или вообще жидкости непродовольственного назначения. Однако самовскрывающее устройство может применяться также для композитных упаковок с сыпучими продуктами, например с сахаром, манной крупой, или всякого рода химикатами или тому подобным, что должно быть упаковано и сохранено. При упоминании бумаги, покрытой пленкой, речь идет о ламинате или,например, о бумаге, картоне, покрытых, например, пластмассой вроде полиэтилена, и/или алюминиевой фольгой. Объемы таких упаковок обычно составляют от 20 мл до 2 л и более. В другом применении это устройство может быть смонтировано на упаковки, закрытые пленочным материалом, к примеру, на всякого рода бутыли из стекла или пластмассы или на другие подобные емкости. Подобного рода укупорочные устройства из пластика известны в различных исполнениях. В основном они выполнены в виде разливного штуцера с радиально выступающими внизу плечиками, образующими примыкающий к штуцеру фланец. Штуцер снабжен внешней резьбой, на которую может быть навинчен закрывающий его поворотный колпачок. Такое самовскрывающее укупорочное устройство устанавливается на композитную упаковку, при этом оно герметически приваривается к упаковке нижней стороной своего выступающего фланца. Однако после этого свободный проход в нижней части штуцера перекрыт бумагой и уплотняющей пленкой композитной упаковки. В случае бутылочной укупорки выливной штуцер насаживается или навинчивается на горловину бутыли, которая перекрывается изнутри пленочной мембраной. Штуцер снабжен внешней резьбой, на которую может быть навинчен закрывающий его поворотный колпачок.[0002] Для открывания упаковки располагающаяся ниже приваренного штуцера упрочняющая пленочная мембрана должна быть вскрыта, разрезана или выдавлена прочь, чтобы освободить проход для выливания или высыпания содержимого упаковки через штуцер. Для этого внутри штуцера расположена втулка (или ниппель), которая при повороте навинченного колпачка захватывается им и поэтому вращается вместе с ним в том же направлении. Благодаря резьбе на внешней стороне втулки, направленной против резьбы на внешней стороне штуцера, при отвинчивании колпачка, т.е. при смещении его по отношению к упаковке вверх, втулка движется равномерно вниз. Нижняя сторона втулки снабжена одним или несколькими зубцами рвущего или режущего действия. Благодаря этому втулка вследствие своего вращения и постоянного движения вниз выдавливает или вырезает диск из находящейся под ней армированной пленкой бумаги или пленочной мембраны.[0003] Однако существующие самовскрывающие укупорочные устройства, подобные описанному выше, действуют не вполне удовлетворительно. Они не только не вырезают чисто диски из фольгированной бумаги или пленочной мембраны, но в большей мере просто выдавливают втулкой часть пленки. Оставшийся край искромсан, и поэтому остатки бумаги и пленки выступают в просвет штуцера, который, собственно, должен был бы сохраняться свободным. Эти остатки нередко выступают также вниз в упаковку и при выливании или высыпании содержимого могут препятствовать проникновению внутрь упаковки устремляющегося снаружи воздуха, или просто перегораживают путь выливаемой струе жидкости или высыпаемому продукту. При увеличенных размерах упаковок из более прочно укрепленной пленкой бумаги или картона отверстие становится еще менее приспособленным для надлежаще чистого функционирования. Медленно продвигающаяся вниз и одновременно вращающаяся втулка соприкасается почти одновременно всей своей нижней кромкой с подлежащим вырезанию материалом упаковки,укрепленным с помощью пленки, и нажимает на него вниз, поворачиваясь на нем до тех пор, пока отверстие не окажется скорее протертым или прорванным, чем вырезанным. Корень проблемы, почему вырезание происходит не чисто, состоит в том, что подлежащая вырезанию пленка уступает в нижнем направлении давлению втулки, действующей в известной мере как буровая коронка, и поэтому втулка взаимодействует не столько с плоской частью композитного материала упаковки, сколько с ее прогнутой вниз поверхностью.[0004] Далее, существующие сегодня технические решения из-за конструкции втулок, справедливо называемых также "проталкивателями" за то, что они как раз именно проталкивают бумажно-пленочное образование, нежели чисто вырезают круглые диски, требуют значительных усилий со стороны пользователей. Необходимо применить большой вращающий момент, т.к. зубья или приспособления для рыхления на нижней кромке устройства должны сначала просто внедриться в пленку и затем превозмочь большое сопротивление вращению. В верхнем слое бумажной оболочки они действуют подобно разрывающим зубьям, а именно истирая, надавливая и разрыхляя, вместо того, чтобы выполнять действительно функции режущего лезвия.[0005] Для облегчения процесса вырезания и извлечения в существующих самовскрывающих укупорочных устройствах подобного рода, пленочный или композитный материал предварительно ослабляют на выбранных местах с помощью лазерного или штамповочного оборудования. Однако применение этого процесса связано с повышенными техническим и финансовыми затратами. Требуется дорогое оборудование, а для обработки мест, подвергнутых проталкиванию пленки, необходимы затраты времени. Несмотря на эти указанные затратные меры для ослабления материала в нужных местах, существующие-1 006671 самовскрывающие устройства не только не вырезают чисто, но рвут бумажно- или пластиковопленочный материал, прежде чем он чисто отделится, чем и объясняются большие сопротивления вращению. Вследствие этих больших сопротивлений вращению средства для передачи момента от поворачиваемого колпачка к проталкивающей втулке изнашиваются вплоть до поломок, или предусмотренные кулачковые захваты, которые сцепляются с пазами на вскрывающей втулке, выскакивают из этих пазов. Когда это случается, самовскрывающее устройство оказывается более непригодным для применения. Следующая проблема состоит в том, что прорванный или частично вырезанный пленочный диск в малой степени направлен вниз продвигающейся втулкой, либо при эксплуатации укупорки этот диск остается недостаточно отогнутым вниз, т.к. продвигающаяся втулка нечетко фиксируется в конечной позиции.[0006] Все эти проблемы должны были бы решаться с помощью надлежащего устройства для самовскрывания и укупорки. Кроме того, было бы желательно в одном из вариантов решений иметь устройство, которое позволяло бы автоматически добавлять к содержимому композитных упаковок отдельных небольших количеств субстанции в твердой, жидкой, зернистой или порошкообразной форме при вскрывании упаковки, или способствовало бы добавлению такой отдельной субстанции в твердой форме при выливании так, чтобы она при этом вымывалась.[0007] Из сказанного выше следует, что эти проблемы требуют настоятельного решения и создания такого устройства для укупорки и самовскрывания композитных упаковок или закрываемых или уже закрытых пленочным материалом штуцеров упаковок или горловин бутылей, которое позволит при различных размерах емкостей аккуратно вырезать диски в ламинате или пленке в просвете штуцера, и при этом обеспечивать чистоту краев выреза и предотвращать перекрывание просвета штуцера обрывками материала. Для большого числа пленочных и композитных материалов при этом должна даже отпасть необходимость предварительного ослабления материала в месте вырезания с помощью лазерной или штамповочной технологии. В одном из частных исполнений самовскрывающее укупорочное устройство должно также давать возможность автоматического добавления к содержимому композитных упаковок отдельных небольших количеств субстанции в твердой, жидкой, зернистой или порошкообразной форме при вскрывании упаковки. В другом частном исполнении оно должно позволять также добавлять определенное количество твердой субстанции при выливании через штуцер, когда субстанция вымывается струей и уносится вместе с нею.[0008] Эта задача решается с помощью самовскрывающего укупорочного устройства для композитных упаковок, а также штуцеров емкостей, закрытых пленочным материалом, состоящего из разливного штуцера, который может быть герметично смонтирован на композитной упаковке, или на штуцере емкости или бутыли, закрытой пленочным материалом, входящего в устройство поворотного колпачка, а также размещенной внутри штуцера самовскрывающей втулки, приводимой в поворотное движение от поворотного колпачка, при этом устройство отличается тем, что самовскрывающая втулка на своем нижнем конце имеет выступающий по меньшей мере один комбинированный просекающе-режущий орган, и что эти самовскрывающая втулка, разливной штуцер и также поворотный колпачок оснащены средствами направления движения и передачи усилия, которые взаимодействуют друг с другом таким образом,что при первичном повороте колпачка в направлении открывания самовскрывающая втулка может перемещаться в разливном штуцере вначале без вращения толчком вниз в осевом направлении, а затем может вращаться вокруг своей оси без продвижения вдоль оси. Расширенные функции дозировки отдельных субстанций решаются с помощью вариантов устройства согласно зависимым пунктам формулы изобретения.[0009] На чертежах показаны предпочтительные варианты этого самовскрывающего укупорочного устройства для композитных упаковок в различных представлениях. Ниже с помощью этих чертежей устройство подробно описывается и объясняются его функции. На них показаны: фиг. 1 - самовскрывающее укупорочное устройство с тремя его составными частями, отделенными друг от друга, в перспективном изображении; фиг. 2 - поворотный колпачок самовскрывающего укупорочного устройства в перспективном изображении, вид примерно снизу; фиг. 3 - разливной штуцер самовскрывающего укупорочного устройства в перспективном изображении, вид примерно снизу; фиг. 4 - самовскрывающая втулка самовскрывающего укупорочного устройства в перспективном изображении, вид примерно снизу; фиг. 5 - самовскрывающее укупорочное устройство в собранном состоянии, вертикальная проекция,вид снизу; фиг. 6 - самовскрывающее укупорочное устройство в собранном состоянии, вид сбоку, с самовскрывающей втулкой в исходном положении; фиг. 7 - самовскрывающее укупорочное устройство в собранном состоянии, вид сбоку, после поворота колпачка на 90 в направлении открывания, повлекшим за собой опускание самовскрывающей втулки в штуцере; фиг. 8 - самовскрывающее укупорочное устройство в собранном состоянии, вид сбоку, после пол-2 006671 ного поворота самовскрывающей втулки в горизонтальной плоскости внутри штуцера и удаления поворотного колпачка; фиг. 9 - самовскрывающее укупорочное устройство, вид сбоку, после повторного навинчивания поворотного колпачка для закрывания в первой фазе навинчивания; фиг. 10 - самовскрывающее укупорочное устройство, вид сбоку, после повторного навинчивания поворотного колпачка для закрывания и после полного навинчивания колпачка; фиг. 11 - самовскрывающее укупорочное устройство, вид сбоку, в варианте для навинчивания всего устройства на винтовой штуцер упаковки или горловину бутыли; фиг. 12 - самовскрывающее укупорочное устройство для автоматического добавления отдельной субстанции, высвобождаемой при открывании укупорки, приваренное на композитную упаковку, вид сбоку в частичном сечении; фиг. 13 - вариант устройства для самовскрывания и укупорки с дозирующей камерой для навинчивания всего самовскрывающего устройства на резьбовой штуцер емкости или горловину бутыли, вид снаружи; фиг. 14 - самовскрывающее укупорочное устройство согласно фиг. 13 в перспективном изображении, вид снизу; фиг. 15 - самовскрывающее укупорочное устройство согласно фиг. 13 и 14, показанное в сечении; фиг. 16 - самовскрывающее укупорочное устройство с дополнительно встроенным ниппелем для удаления вырезанного самовскрывающей втулкой диска ламината, в продольном сечении; фиг. 17 - самовскрывающее укупорочное устройство с дополнительно встроенным ниппелем для удаления вырезанного самовскрывающей втулкой диска ламината, при виде сверху в двух сечениях,вдоль линий А-А и В-В изображения с видом сверху; фиг. 18 - разливной штуцер самовскрывающего укупорочного устройства согласно фиг. 17 при виде сверху в двух осевых сечениях фигуры с видом сверху, вдоль линий А-А и В-В; фиг. 19 - самовскрывающая втулка и ниппель для удаления вырезанного пленочного диска самовскрывающего укупорочного устройства согласно фиг. 17 в двух осевых сечениях, вдоль линий А-А и В-В; фиг. 20 - колпачок самовскрывающего укупорочного устройства согласно фиг. 17 в двух осевых сечениях, вдоль линий А-А и В-В; фиг. 21 - колпачок самовскрывающего укупорочного устройства с встроенным дозирующим штуцером для добавления отдельной субстации; фиг. 22 - самовскрывающее укупорочное устройство с колпачком с дозирующим штуцером, представленное в частичном диаметральном сечении, с приваренной упаковочной пленкой.[0110] На фиг. 1 представлено устройство для самовскрывания и укупорки с тремя его составными частями, отделенными друг от друга, в перспективном изображении, при взгляде на устройство снизу. Справа виден поворотный колпачок 1, в середине разливной штуцер 2 и слева - самовскрывающая втулка 3. Внутри колпачка 1, выполняющего здесь роль поворотного колпачка 1 и соответственно снабженного внутренней резьбой 4, здесь в качестве существенного признака можно видеть два цилиндрических ограждающих сегмента 5, концентрических к оси поворота колпачка и расположенных на внутренней стороне его свода. Эти цилиндрические сегменты 5 служат в качестве средства, передающего усилия при повороте колпачка 1 в направлении открывания, то есть, при взгляде на колпачок сверху - против часовой стрелки, вращающий момент от него передается на самовскрывающую втулку 3. Впрочем, может быть даже более выгодная ситуация, когда предусмотрены три идентичных цилиндрических ограждающих сегмента, симметричных по отношению к оси поворота колпачка, ибо при этом усилия на самовскрывающую втулку переносятся еще более равномерно, что еще предстоит пояснить в дальнейшем. Точные форма и исполнение этих цилиндрических сегментов 5 будут пояснены с привлечением последующих чертежей. Слева от поворотного колпачка 1 представлен разливной штуцер 2 устройства. В общих чертах это полый цилиндрический штуцер или отрезок трубы, на внешней стороне снабженный резьбой 6, совпадающей с внутренней резьбой 4 поворотного колпачка 1. На нижней стороне штуцера 2, то есть на приведенном чертеже слева, виден радиальный выступ 7 на нижнем конце штуцера. Этим выступом 7,образующим на нижней стороне штуцера 2 фланец, штуцер известным образом сваривается с композитной упаковкой так, что нижняя сторона фланца прилегает к композитному материалу и герметически соединяется с ним. На внутренней стороне штуцера 2 видны различные направляющие 8 штуцера, среди которых есть L-образные направляющие 17. Эти направляющие 8, 17 служат для перемещения самовскрывающей втулки внутри штуцера 2 нужным образом, что будет разъяснено позже. Крайней слева на чертеже изображена самовскрывающая втулка 3. Она располагается внутри разливного штуцера 2 и снабжена здесь отдельным комбинированным просекающе-режущим органом 9. Последний монолитно сформован на нижнем конце самовскрывающей втулки 3. В показанном примере он образует равнобедренный треугольник, при этом выступающая вниз вершина 10 заострена, а смежные стороны треугольника образуют режущие кромки 11. Поэтому этот треугольник действует в качестве просекающережущего органа 9, что более подробно будет описано далее. В более предпочтительном варианте, предназначенном для утолщенного пленочного материала, могут быть предусмотрены также два таких органа, вместо одного, которые в этом случае сформованы примерно на диаметрально противоположных-3 006671 сторонах нижней кромки самовскрывающей втулки 3. Этот второй элемент 9 обозначен на чертеже штриховыми линиями. С помощью расположенных таким образом просекающе-режущих органов 9 достигается то, что при пронизывании материала действующие на втулку силы реакции распределяются равномерно, а не приходятся на одно место. Благодаря этому не заклинивает втулку 3 в штуцере 2. У верхнего конца самовскрывающей втулки 3 на ее внутренней стороне, можно видеть захватный кулачок 12. Он принадлежит к средствам передачи усилий и вместе с таким же диаметрально противолежащим кулачком, здесь, впрочем, не видимым, перенимает привнесенный от поворотного колпачка 1 вращающий момент и передает его на самовскрывающую втулку 3 так, что она поворачивается вместе с колпачком 1. Вместо отдельных кулачков 12 может быть также образована поперечная перекладина, то есть соединение обоих кулачков 12. В этом случае передача усилий становится более надежной в том отношении, что ни один из кулачков не может проскользнуть мимо какой-либо направляющей. Впрочем, тогда проток для содержимого из-за этой перекладины несколько затруднен. На внешней стороне самовскрывающей втулки 3 видны направляющие ребра 21, служащие для того, чтобы заставить самовскрывающую втулку 3 при воздействии на нее вращающего момента двигаться в определенном направлении. Эти направляющие ребра выполнены U-образными, при этом каждая из них состоит из пролегающего на внешней стороне втулки горизонтального участка 22 и вертикально отходящих вниз от его окончаний плеч 23.[0011] Фиг. 2 показывает прежде всего поворотный колпачок 1 отдельно от устройства для самовскрывания и укупорки в перспективном изображении, вид примерно снизу. Этот колпачок снабжен здесь двумя противолежащими, концентрически расположенными по отношению к оси поворота колпачка цилиндрическими ограждающими сегментами 5, сформованными на внутренней стороне свода 16 колпачка. Как уже было упомянуто выше, может быть также три ограждающих сегмента, распределенных по периметру. Все эти сегменты 5 одинаковы, но сформованы особым образом. А именно, нижние кромки сегментов 5 имеют два восходящих в противоположных направлениях участка, при этом оба участка кромок 13, 14 смещены по отношению к оси поворотного колпачка 1 таким образом, что в середине образована ступень 15. Видимый здесь в направлении против часовой стрелки первый участок 13 кромки начинает подниматься от уровня свода 16 колпачка и заканчивается через 90 по окружности цилиндрического сегмента 5, а в случае трех сегментов - через 60, причем через этот участок он поднимается примерно на 2/3 высоты цилиндрического сегмента 5. Эта высота соответствует примерно 1,5-кратной высоте резьбы на поворотном, или резьбовом, колпачке 1. За этим участком с подъемом кромки следует вертикальная ступень 15, которая простирается до высоты нижнего края поворотного колпачка 1, что одновременно соответствует высоте собственно самого цилиндрического ограждающего сегмента 5. Поднимающийся в противоположную сторону участок кромки 14 сегмента 5 начинает подъем на уровне нижнего начала ступени 15 и простирается до верхнего окончания этой ступени 15. При этом участок кромки 14 простирается в угловом диапазоне вдоль периметра цилиндрического сегмента 5 несколько менее 90, а общее угловое простирание сегмента 5 составляет, таким образом, примерно 180. В варианте исполнения с тремя цилиндрическими ограждающими сегментами участок кромки 14 простирается соответственно на несколько менее 60, а отдельный цилиндрический ограждающий сегмент - приблизительно на 120. Между цилиндрическими ограждающими сегментами 5 и внутренней стенкой поворотного колпачка 1 остается достаточно места для расположения там стенки разливного штуцера 2, а также расположенной внутри штуцера 2 самовскрывающей втулки 3.[0012] Фиг. 3 показывает разливной штуцер 2 устройства для самовскрывания и укупорки в перспективном изображении с видом примерно снизу, отдельно от устройства. На своей внешней стороне стенка штуцера 2 снабжена внешней резьбой 6, на которую может навинчиваться поворотный колпачок 1 своей внутренней резьбой 4. Однако при этом внешняя резьба 6 простирается лишь на три витка от нижней стороны штуцера 2, а стенка над резьбой остается свободной, т.е. гладкой. На внутренней стенке штуцера 2 сформованы направляющие 8, 17. Речь идет о двух L-образных направляющих 17 на двух противоположных местах внутренней стенки, а также о двух расположенных между ними также в противоположных местах горизонтально пролегающих в штуцере направляющих 81. На показанном чертеже,однако, из каждого вида направляющих 17, 8 видно лишь по одному. В варианте с тремя цилиндрическими сегментами соответственно будем иметь по три направляющих каждого вида, распределенных по периметру показанным способом. На нижней стороне разливного штуцера 2 виден радиальный выступ 7,образующий фланец, которым штуцер 2 приваривается на композитную упаковку. В одном месте нижней внутренней кромки фланца виден кулачок 20. Он действует как кулачковый упор для поворачивающейся самовскрывающей втулки, что будет пояснено в ходе дальнейшего описания.[0013] Фиг. 4 показывает самовскрывающую втулку в отдельности в аксонометрической проекции в виде снизу, но при другом положении поворота, чем на фиг. 1. Втулка 3 изготовлена такого диаметра,что входит внутрь штуцера 2, при этом каждое из направляющих ребер 21 ложится на то место в штуцере 2, где нет направляющих 8, 17. На показанном изображении снаружи виден отдельный просекающережущий орган 9. Второй такой же орган обозначен здесь штриховыми линиями. Над просекающережущим органом 9 расположено одно из U-образных направляющих ребер 21. Одно из его вертикальных плеч 23 не совсем доходит до нижнего конца втулки 3, что равным образом касается и других верти-4 006671 кальных участков 23 направляющих ребер с единственным исключением, а именно с видимым здесь плечом 242, которое, если здесь смотреть сверху или сзади на втулку 3, в направлении против часовой стрелки, предшествует просекающе-режущему органу 9. Итак, этот участок 24 доходит до нижнего края втулки 3 и предназначен для того, чтобы при завершении горизонтального движения самовскрывающей втулки 3 взаимодействовать с кулачковым упором 20 на штуцере 2, показанным на фиг. 3, и тем самым ограничить поворот втулки 3 внутри штуцера 2.[0014] Фиг. 5 показывает устройство для самовскрывания и укупорки в собранном состоянии в проекции снизу. Прежде всего здесь виден фланцеобразный выступ 7 и внутри разливного штуцера 2 концентрически размещенная в нем самовскрывающая втулка 3 и также концентрически расположенные на внутренней стороне свода 16 поворотного колпачка 1 цилиндрические ограждающие сегменты 5. Здесь видны направляющие ребра 21 на самовскрывающей втулке 3 и просекающе-режущий орган 9, а также,как вариант, обозначенный штриховой линией второй просекающе-режущий орган. Кроме того, видны направляющие 21 на внешней стенке разливного штуцера 3, сменяющие друг друга по всему периметру. Далее видны оба захватных кулачка 12, расположенные диаметрально противоположно друг другу. Ясно, что вместо показанных здесь простых кулачков 12 их функции может принять на себя также диаметрально проходящая перекладина. Мостикообразная перекладина, соединяющая оба показанные на чертеже кулачка 12, имеет то преимущество, что самовскрывающая втулка может быть отлита от середины перекладины. В этом случае располагают именно центральной точкой отливки, что в целом облегчает литье пластмассы и обеспечивает его более высокое качество по сравнению с так называемым приемомside-gates, то есть когда литники расположены сбоку. Таковые необходимы для показанного варианта исполнения. Таким образом, показанная на фиг. 5 деталь отливается из двух противолежащих друг другу литников, и впрыснутая пластмасса должна соединиться внутри литьевой формы. Однако вариант исполнения без перекладины имеет то преимущество, что разливной штуцер остается свободным и не затрудняет опорожнение упаковки. В зависимости от условий применения следует взвешивать преимущества и недостатки того или иного варианта исполнения втулки.[0015] На фиг. 6 показано собранное самовскрывающее укупорочное устройство в виде сбоку в исходном положении, то есть перед его первым открыванием. В исходной позиции видны лишь поворотный колпачок 1 и нижняя часть разливного штуцера 2, а именно - его нижний радиальный выступ 7. Нижняя сторона поворотного колпачка 1 может быть снабжена, как показано, здесь, гарантийным пояском 25, связанным с колпачком 1 некоторым количеством тонких перемычек 26. Этот гарантийный поясок 25 при первом надевании колпачка 1 насаживается через специальный выступ, окаймляющий штуцер 2 ниже его внешней резьбы. Выступ, который здесь, впрочем, невидим, имеет закругленный верхний край и заостренный нижний, так что гарантийный поясок, будучи однажды насажен через него, не может больше быть стянут через него вверх, так как он действует подобно рыболовному крючку, и поясок 25 под этим выступом плотно охватывает штуцер. При откупоривании емкости, то есть при откручивании поворотного колпачка 1, должен быть сначала отделен гарантийный поясок 25 путем обрывания перемычек 26. Только тогда колпачок 1 может быть свинчен со штуцера 2.[0016] Фиг. 7 показывает собранное самовскрывающее укупорочное устройство при виде сбоку после вертикального проталкивания самовскрывающей втулки внутри разливного штуцера 2 в осевом направлении вниз. Просекающе-режущий орган 9 при этом расположен за пределами нижнего края фланцеобразного выступа 7, равно как и примерно диаметрально противолежащий, обозначенный здесь штриховыми линиями, такой же второй просекающий выступ 9, если он имеется. После отделения гарантийного пояска колпачок 1, если смотреть сверху, может быть повернут в направлении против часовой стрелки. Соответственно колпачок 1 на штуцере 2 движется вверх. Одновременно восходящий участок 13 кромки находящегося внутри колпачка цилиндрического ограждающего сегмента 5 воздействует на захватный кулачок 12 на встроенной самовскрывающей втулке 3 и давит на нее вниз. В действие вступает просекающе-режущий орган 9, и происходит то же самое, что со вскрывателем консервной жестянки в первой фазе. Композитный материал упаковки просекается чисто вертикальным движением в одном месте (или в двух местах при наличии двух выступов 9). Это очень существенный момент, так как лишь в случае, когда сначала произошло исключительно пронизывание материала, возможно последующее чистое его вырезание при соответствующем перемещении вскрывателя. То есть этот самовскрыватель использует эффект вскрывателя жестяных консервных банок. Также как и при вскрытии банки сначала непременно пронизывается жесть по вертикали и только потом начинается вскрывание крышки вдоль ее бортика, здесь тоже, сначала при чисто вертикальном или осевом перемещении отдельного просекающе-режущего органа 9 (или обоих противолежащих органов) вначале протыкается находящийся под ним ламинат. Таким образом, приложенный к поворотному колпачку 1 вращающий момент трансформируется в чисто осевое перемещение втулки 3, и тем самым примененное усилие сначала концентрируется только на протыкании пленки или композитного материала, что не применялось никогда в известных самовскрывающих втулках. К тому же острие 10 просекающе-режущего органа 9 специально заострено, и направленные по окружности режущие кромки 11 заострены тоже, чтобы отверстие в материале, проделанное острием 10 при протыкании, простиралось в обе стороны целостным образом. После продвижения вниз отдельный просекающе-режущий орган 9 (или два таких органа) занимает показан-5 006671 ную здесь позицию и простирается вниз за пределы выступа 7 штуцера 2. Колпачок 1 был при этом повернут на 90 в направлении открывания и на разливном штуцере 2 вывинчен несколько вверх, однако не может быть пока снят. Между тем внутри него участки кромок 13 цилиндрических сегментов 5 также повернулись на 90 относительно втулки 3. Втулка 3 с ее направляющими ребрами 21, а точнее, с их вертикальными участками 23, 24, расположенными на вертикальных участках 18 направляющих 8 на штуцере 2, вначале направляется вдоль штуцера без поворота. Поэтому она просто проталкивается вертикально вниз участками кромок 13 ограждающих сегментов 5 [колпачка], пока концы участков 13 не достигнут выступающих внутрь захватных кулачков 12 на втулке 3. Теперь втулка 3 настолько смещена вниз по отношению к штуцеру 2, что вертикальные участки 23, 24 ее направляющих ребер оказываются смещенными ниже вертикальных участков 18 направляющих 8 на штуцере 2. Поэтому теперь самовскрывающая втулка 3 может поворачиваться в штуцере 2.[0017] Если теперь поворачивать колпачок 1 далее против часовой стрелки, то вступают в действие ступени 15 на нижних краях цилиндрических ограждающих сегментов 5 и приводят втулку 3 в горизонтальный поворот вокруг ее оси, т.к. ступени 15 толкают перед собой захватные кулачки 12. Самовскрывающая втулка 3 при этом перемещается вдоль горизонтальных участков 22 ее направляющих ребер 21 и горизонтальных участков 19 направляющих 8 на штуцере 2. Этот поворот в горизонтальной плоскости приводит к тому, что теперь просекающе-режущий орган 9 действует как чисто режущий орган, при этом острая кромка 11, обращенная в направлении против часовой стрелки, чисто вырезает просеченный материал упаковки. Поворот при вырезании в случае одного режущего выступа простирается почти на 360. Примерно за 5 до достижения полного оборота в 360 вертикальный участок 24 направляющего ребра 21, расположенного над просекающе-режущим органом 9, приходит в соприкосновение с кулачковым упором 20 на разливном штуцере 2 и поворот самовскрывающей втулки 3 заканчивается. Одновременно в этой позиции поворотный колпачок 1 вследствие его резьбовой связи со штуцером 2 настолько уходит от него по высоте, что выходит из этой связи и может быть вертикально свободно снят со штуцера. При этом повернутая почти на 360 самовскрывающая втулка 3 вырезала из материала диск и вследствие ее поворота приблизительно на 360 этот диск откидывается вниз и освобождает просвет штуцера. Фиг. 8 показывает только что описанную фазу движения втулки 3 в виде сбоку и ее конечное положение по окончании ее горизонтального поворота внутри штуцера 2, а также контурно обозначенный штриховой линией вырезанный диск 27 в откинутом положении. Колпачок 1 удален, и содержимое упаковки может теперь при ее наклоне беспрепятственно высвобождаться через ее штуцер 2. Если втулка 3 оснащена двумя приблизительно противолежащими просекающе-режущими выступами 9 - второй обозначен здесь штриховой линией - то геометрия вертикального участка 24 направляющего ребра 21, расположенного над просекающе-режущим органом 9 и приходящего в соприкосновение с кулачковым упором 20 на штуцере 2, выбирается такой, что поворот втулки 3 возможен только на 180. Так как два режущих органа 9 расположены не точно друг против друга, то один из резцов 9 в этом случае пересекает участок, уже прорезанный вторым резцом, в то время как второй в конце хода оставляет небольшой участок материала не вырезанным, и на нем повисает вырезанный диск из композитного материала.[0018] Если сразу из емкости выливается не все содержимое, она может быть укупорена снова. При этом поворотный колпачок 1 опять устанавливается на штуцер 2 и навинчивается на него. Фиг. 9 показывает поворотный колпачок 1, снова надетый на штуцер 2 и навинченный на него. Фиг. 9 показывает устройство для укупорки и самовскрывания сбоку после повторного надевания колпачка 1 и первой фазы его закручивания. При этом закручивании колпачка 1 после первоначального открывания вступают в действие участки кромок 14 цилиндрических ограждающих сегментов 5 с противоположным подъемом. При первом закручивании колпачка 1 после первоначального открывания они задевают захватные кулачки 12, расположенные на внутренней стороне втулки 3, и толкают втулку 3 сначала на первый шаг несколько дальше в штуцер 2, и тем самым в упаковку, вследствие чего вырезанный перед этим диск 27,обозначенный штриховой линией, откидывается внутрь упаковки еще дальше, как показано на фиг. 9.[0019] При дальнейшем повороте в ходе первого закручивания колпачка 1 участки кромок 14 вращаются вне соприкосновения с захватными кулачками 12. После поворота почти на 180 - при трех цилиндрических ограждающих сегментах соответственно на и 120 - и одновременного с этим перемещением вниз колпачка 1 на штуцере 2 эти участки кромок 14 сегментов 5 снова задевают захватные кулачки 12 и сдвигают втулку 3 еще на шаг немного дальше в упаковку. Фиг. 10 показывает самовскрывающее укупорочное устройство при виде сбоку в этой конечной позиции, т.е. после повторного надевания и полного закручивания колпачка 1. При этом вырезанный композитный диск 27 при повторном навинчивании колпачка после его первоначального удаления очень аккуратно откинут в упаковку и тем самым разливной штуцер полностью свободен, т.е. свисавший вниз диск 27 больше не выступает в просвет штуцера 2 или в выливающуюся струю. Более того, он откинут далеко вниз в упаковку и далее удерживается в этой позиции просекающе-режущим органом 9, продвинутым на два шага вниз.[0020] Разумеется, поворотный колпачок 1 не обязательно должен быть резьбовым колпачком, но принцип этого укупорочно-самовскрывающего устройства работает также с поворотным колпачком, образующим с разливным штуцером самовскрывающее устройство типа байонет. В этом случае единственно следует выполнить менее крутыми краевые участки цилиндрических ограждающих сегментов на-6 006671 внутренней стороне свода колпачка. Кроме того, самовскрывающее укупорочное устройство может иметь внешне по-разному выполненные колпачки. Так, в случае резьбового колпачка целесообразна поверхность с накаткой или рифлением, чтобы его можно было легко поворачивать рукой при сопротивлении, возникающем при протыкании и вырезании композитного материала. Для особо прочных материалов и пленок при особо больших габаритных исполнениях поворотная крышка в вертикальной проекции может иметь внешнюю форму также четырех-, шести- или восьмигранника, чтобы ее можно было открыть с помощью, например, гаечного ключа. В качестве альтернативы может быть также вариант, при котором верхняя сторона колпачка имеет по меньшей мере один диаметральный паз, в который для открывания емкости вставляется монета или прямоугольное стальное лезвие. Далее, она может иметь поверхность, на которой сформована выступающая вверх поперечина, с помощью которой поворотная крышка особенно хорошо может поворачиваться вручную или с применением, в случае необходимости приложения большего вращающего момента, какого-либо инструмента, например, разводного или цангового ключа.[0021] Фиг. 11 показывает альтернативное исполнение такого самовскрывающего укупорочного устройства на горловине контейнера или бутыли. При этом нижняя часть укупорки представлена в сечении вдоль оси поворота навинченного колпачка. В данном случае разливной штуцер 2 на своей нижней стороне не имеет выступающего края, а переходит через заплечик 28 в резьбовую втулку 29, которая может быть навинчена на внешнюю резьбу горловины бутыли или на разливной штуцер любого контейнера. Подлежащий просечке и последующему вырезанию пленочный материал 30 может быть в качестве отдельной детали приварен снизу на заплечик 28 или находиться уже готовым на не показанном здесь устье горловины, к которому он приварен так, что содержимое бутыли оказывается закупоренным.[0022] Фиг. 12 показывает другое частное исполнение укупорочно-самовскрывающего устройства. Это устройство представлено здесь в виде сбоку в частичном сечении, приваренным на композитную упаковку 31. После того, как устройство изготовлено и собрано, что происходит автоматически, при этом также напрессована на штуцер 2 резьбовая крышка 1 и вставлена самовскрывающая втулка 3, в дальнейшем устройство в перевернутом состоянии заполняется отдельной субстанцией 33, которая перед употреблением содержимого упаковки должна быть смешана с ним. Этой субстанцией, к примеру, может быть сода, концентрат или какой-либо сыпучий гранулят, порошки или жидкость. Наполненное этой субстанцией укупорочное самовскрывающее устройство после этого закрывается за счет того, что к нижней стороне фланца или выступа 7 на разливном штуцере 2 приваривается или приклеивается пленочно-ламинатный диск 32. Этот диск может состоять из того же материала, что и сама композитная упаковка 31, или из другого композитного материала с алюминиевым или пластиковым слоем. Наполненные таким образом субстанцией укупорочное самовскрывающие устройства привариваются или приклеиваются своим нижним диском 32 на упаковку 31. Если теперь укупорка открывается впервые, острие просекающе-режущего органа 9 втулки 3 пронизывает не только упаковку 31, но перед этим также и ламинатный диск 32. При дальнейшем повороте колпачка 1 просекающе-режущий орган 9 вырезает из закрывающего диска 32 и упаковки 31 круглый диск и откидывает его внутрь упаковки 31. Следствием этого является попадание субстанции 33 из самовскрывающего укупорочного устройства в упаковку. Для лучшего перемешивания субстанции с содержимым упаковки последнюю можно потрясти, для чего в зависимости от обстоятельств резьбовой колпачок накручивается снова. После этого содержимое подготовлено к употреблению и после повторного открывания колпачка может разливаться.[0023] В еще одном варианте исполнения внутренняя сторона самовскрывающей втулки может быть покрыта определенной растворимой субстанцией. В этом случае при выливании происходит автоматическое добавление этой отдельной покрывающей субстанции в содержимое емкости, когда она вымывается выливающейся струей.[0024] Фиг. 13 показывает вариант исполнения укупорочного самовскрывающего устройства с дозирующей камерой для навинчивания всей укупорки на резьбовой штуцер упаковки или бутыли, вид снаружи. Оно состоит из закрывающего колпачка 1, а также находящегося внизу разливного штуцера с отформованной на нем резьбовой втулкой 29 для навинчивания укупорки на контейнер. Фиг. 14 представляет вид снизу на этот вариант исполнения. Здесь видны бороздки резьбы 38 на резьбовой втулке, а на нижней стороне заплечика 28 между резьбовой втулкой 29 и разливным штуцером 2 - две концентрических бороздки 39. Эти бороздки 39 предназначены для укладки круглой шайбообразной пленки, при этом ее диаметр соответствует внутреннему диаметру резьбовой втулки 29, так что заплечик 28 перекрывается ею полностью. Эта пленка может быть затем сварена с желобками 39, что делается, например, с помощью обычной ультразвуковой сварки. Перед этим пространство внутри штуцера 2 может быть заполнено отдельной субстанцией, так что затем эта круглая пленка герметично закроет эту субстанцию. На данном изображении устройства виден еще верхний край закрывающего колпачка 1, затем внутри разливного штуцера 2 цилиндрические ограждающие сегменты 5 на внутренней стороне колпачка 1 и вокруг сегментов расположенная самовскрывающая втулка 3 по меньшей мере с одним просекающережущим органом 9, а также захватным кулачком 12. На фиг. 15 устройство показано в еще одном изображении. Если, таким образом, пленочная шайба приварена снизу на бороздки 39, и закрывающий колпачок поворачивается в направлении открывания впервые, то самовскрывающая втулка 3 перемещается-7 006671 вначале в осевом направлении вниз, и просекающе-режущий орган 9 просекает пленку. После этого втулка 3 переходит в чистый поворот вокруг своей оси и при этом орган 9 вырезает пленку вдоль внутреннего края штуцера 2. Содержавшаяся до этого над пленкой субстанция оказывается вследствие этого в упаковке и смешивается с ее содержимым.[0025] Фиг. 16 показывает еще один частный вариант самовскрывающе-укупорочного устройства. Показанное здесь устройство включает в себя дополнительно встроенный ниппель для удаления пленочного диска, вырезанного самовскрывающей втулкой. Здесь видно устройство, представленное в проекции слегка снизу в диаметральном сечении с описанными выше закрывающим колпачком 1, разливным штуцером 2 и самовскрывающей втулкой 3. На нижней стороне закрывающего колпачка 1 здесь дополнительно сформован штуцер 34, имеющий на своем нижнем конце выступающий край 35. Если поворачивать колпачок 1, вместе с ним поворачивается также этот штуцер 34. Теперь на этот штуцер насажен снизу ниппель 36, верхний конец 37 которого выступает внутрь. Геометрия и эластичность этих обоих выступов 35, 37 позволяют насадить ниппель 36 на штуцер 34, и если это сделано, он держится на штуцере благодаря взаимозацеплению выступов 35, 37. Однако ниппель 36 можно свободно поворачивать относительно штуцера 34. Функция этого размещенного в колпачке ниппеля, который может смещаться как в осевом направлении, так и вокруг оси, следующая. Если самовскрывающее укупорочное устройство приваривается на ламинат или на подготовленную композитную упаковку и с этой целью приваривается нижней стороной выступа 7 разливного штуцера 2 к пленке или к упаковке, то одновременно и нижний край 40 ниппеля 36 сваривается с этой упаковкой. При первом открывании укупорки, как уже описано, самовскрывающая втулка 3 смещается вниз, просекающе-режущий выступ 9 пронизывает пленку или упаковку, и затем втулка 3 поворачивается вместе с органом 9, совершая круговое движение и при этом вырезает из материала упаковки круглый диск. При этом режущий орган 9 движется между штуцером 2 и ниппелем 36 вокруг этого ниппеля. Одновременно по резьбе поднимается поворотный колпачок 1 и вместе с ним также штуцер 34, тогда как ниппель 36 остается неподвижным. После поворота на 360 полностью вырезанный из нижележащего материала диск просто повисает на нижнем крае ниппеля 36. Если теперь закрывающий колпачок 1 убирается, то штуцер 34 несет на своей нижней стороне ниппель 36, и вырезанный круглый диск таким образом убирается из упаковки.[0026] Фиг. 17 показывает такое самовскрывающее укупорочное устройство в виде сверху, и рядом и внизу от него представлены два изображения в сечениях - вдоль линий А-А и В-В чертежа. В этих изображениях все составные части представлены в собранном состоянии. Фиг. 18 показывает разливной штуцер для этого устройства в отдельном представлении, с видом сверху, а также рядом - в двух диаметральных сечениях, вдоль линий А-А и В-В чертежа. Фиг. 19 показывает отдельно самовскрывающую втулку для этого устройства с видом сверху, а также рядом - в двух диаметральных сечениях, вдоль линий А-А и В-В чертежа. В этом варианте, как это видно из фиг. 19, ниппель 36 связан двумя тонкими перемычками 41 с самовскрывающей втулкой 3, так что эти составные части могут быть отлиты в одном процессе. Фиг. 20, наконец, показывает в отдельности входящий в устройство закрывающий колпачок 1 с видом сверху, а также рядом и внизу - в двух диаметральных сечениях вдоль линий А-А и В-В чертежа. При таком исполнении устройства гарантировано, что вырезанный пленочный диск будет удален и не будет более свисать в упаковку.[0027] Наконец, фиг. 21 показывает другой вариант этого самовскрывающего укупорочного устройства, а именно, только входящего в устройство особого закрывающего колпачка 1. Особенностью этого колпачка является то, что он снабжен дозирующим штуцером 42, сформованным на нижней стороне свода 43 колпачка и концентрически расположенным в нем. Этот штуцер 42 выполнен в виде отрезка трубы,простирающейся от нижней стороны свода 43 колпачка вниз, и имеет такую длину, что при навинченном закрывающем колпачке 1, то есть, когда он навинчен на разливной штуцер с вложенной в него самовскрывающей втулкой, штуцер 42 своим нижним концом 44 выступает вниз за фланцеобразный выступ 7 на разливном штуцере 2. Если при этом на нижнюю сторону выступа 7 приварена пленка или композитный ламинат, то нижний край 44 дозирующего штуцера 42 напрягает этот ламинат, как показано на фиг. 22. Здесь нижняя часть устройства представлена в диаметральном сечении, в то время как закрывающий колпачок 1 виден со стороны. Укупорка своим разливным штуцером 2 приварена на ламинат 31 композитной упаковки или на пленку 30, служащую для герметического закрывания упаковки или горловины бутыли. Однако перед привариванием укупорки, что происходит в перевернутом положении, так что отверстие дозирующего штуцера 42 выступает вверх, дозирующий штуцер 42 заполняется субстанцией 45, которая позже должна быть добавлена к содержимому упаковки или бутыли. Такой субстанцией может быть, например, твердая субстанция в виде одного или нескольких небольших кусочков, порошкообразная или зернистая сыпучая масса или среда от текучей до жидкой. При приваривании пленки 30 или ламината 31 на нижнюю сторону разливного штуцера 2, что производится сверху на перевернутом устройстве и разливном штуцере 2, дозирующий штуцер 42 вследствие своей длины опирается своим нижним концом 44 на пленку 30 или ламинат 31, и последний приваривается на нижнюю сторону штуцера 2 слегка напряженным. Благодаря этому достигается герметизация содержимого 45 дозирующего штуцера 42 пленкой 30 или ламинатом 31. Это содержимое также особенно хорошо герметизируется от-8 006671 окружающего воздуха укупорки с одной стороны, стенкой дозирующего штуцера 42, с другой стороны,сводом колпачка 1. Таким образом, содержимое газогерметично изолировано двойной стенкой, и какоелибо проникновение воздуха или водяного пара надежно исключено. При первом открывании этого устройства самовскрывающая втулка своим просекающе-режущим органом 9 вырезает диск из ламината 31 или герметизирующей пленки 30, вследствие чего содержимое 45 дозирующего штуцера высвобождается из него в упаковку или бутыль и смешивается с их содержимым. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей, состоящее из разливного штуцера (2), герметично монтируемого на композитную упаковку или на закрываемый пленочным материалом штуцер упаковки или горловину бутыли, входящего в устройство поворотного колпачка (1), а также расположенной внутри разливного штуцера (2) самовскрывающей втулки (3), приводимой в поворотное перемещение от поворотного колпачка (1), отличающееся тем, что самовскрывающая втулка (3) имеет на своем нижнем конце по меньшей мере один выступающий комбинированный просекающе-режущий орган (9), и что эта самовскрывающая втулка (3), разливной штуцер (2), а также поворотный колпачок (1) снабжены средствами направления движения и передачи усилия, которые взаимодействуют друг с другом таким образом, что при первом повороте колпачка (1) в направлении открывания самовскрывающая втулка (3) вначале перемещается в разливном штуцере (2) вертикально вниз без вращения, а затем без осевого перемещения поворачивается вокруг своей оси. 2. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей по п.1, отличающееся тем, что на нижней стороне входящего в устройство поворотного колпачка (1) и концентрически с ним сформован штуцер (34) с выступающим краем (35) на своем нижнем конце, через который надет ниппель (36) с выступающим внутрь краем 37 на его верхней стороне, при этом оба выступающих края (35, 37) сцеплены друг с другом при взаимном перекрытии, благодаря чему насаженный ниппель (36) может поворачиваться относительно штуцера (34), сформованного на нижней стороне поворотного колпачка, и может быть перемещаем в осевом направлении, при этом свободный диапазон перемещения в осевом направлении по меньшей мере соответствует осевому перемещению колпачка (1), которое он совершает при первоначальном поворотном движении в направлении открывания, пока самовскрывающая втулка (3) в разливном штуцере (2) сначала скачкообразно перемещается в осевом направлении вниз и затем поворачивается вокруг своей оси на 360 без перемещения вдоль оси. 3. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей по п.2, отличающееся тем, что ниппель (36) связан с самовскрывающей втулкой (3) тонкими перемычками 42, рассчитанными на их непременный разрыв. 4. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей по одному из предшествующих пунктов, отличающееся тем, что взаимодействующие друг с другом средства передачи усилия на поворотном колпачке (1) включают два цилиндрических ограждающих сегмента (5), расположенных на внутренней стороне свода (16) поворотного колпачка концентрически к оси поворота колпачка, и их нижние кромки в осевом направлении образуют направляющую кривую, взаимодействующую со средствами передачи усилий (12) на самовскрывающей втулке (3), состоящими из двух кулачков (12) на внутренней стороне втулки (3) в верхней ее части, и что взаимодействующие друг с другом средства направления движения состоят из направляющих ребер (21) на внешней стороне самовскрывающей втулки (3) и направляющих (8) на внутренней стороне разливного штуцера (2), таким образом, при первом повороте колпачка (1) в направлении открывания самовскрывающая втулка (3) сначала может скачкообразно перемещаться вертикально вниз в разливном штуцере (2), а затем может поворачиваться в горизонтальной плоскости приблизительно на 360. 5. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей по одному из пп.1-3, отличающееся тем, что самовскрывающая втулка (3) имеет на своем нижнем конце два выступающих комбинированных просекающе-режущих органа (9), расположенных приблизительно диаметрально противоположно друг другу, и что взаимодействующие друг с другом средства передачи усилий на поворотном колпачке (1) включают три цилиндрических ограждающих сегмента (5), расположенных на внутренней стороне свода (16) поворотного колпачка концентрически к его оси, и их нижние кромки в осевом направлении образуют направляющую кривую, взаимодействующую со средствами передачи усилий (12) на самовскрывающей втулке (3), состоящими из трех кулачков (12) на внутренней стороне втулки (3) в верхней ее части, и что взаимодействующие друг с другом средства направления движения состоят из направляющих ребер (21) на внешней стороне самовскрывающей втулки (3) и направляющих (8) на внутренней стороне разливного штуцера (2), таким образом, при первом повороте колпачка (1) в направ-9 006671 лении открывания самовскрывающая втулка (3) сначала может скачкообразно перемещаться вертикально вниз в разливном штуцере (2), затем может поворачиваться в горизонтальной плоскости приблизительно на 360. 6. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей по одному из предшествующих пунктов, отличающееся тем, что взаимодействующие друг с другом средства передачи усилий (5) на поворотном колпачке (1) включают несколько цилиндрических ограждающих сегментов (5), расположенных на внутренней стороне свода (16) поворотного колпачка концентрически к его оси, и нижний край которых в осевом направлении образует два встречных, восходящих противоположно друг другу участка(13, 14) кромки, в осевом направлении ступенеобразно смещенных относительно друг друга, при этом первый восходящий участок кромки (13) при взгляде снизу на свод (16) колпачка поднимается в направлении против часовой стрелки от уровня свода (16) колпачка, а второй восходящий в противоположную сторону участок кромки (14) поднимается в направлении по часовой стрелке от уровня конца первого восходящего участку (13), и что средства передачи усилий (12) на самовскрывающей втулке включают несколько захватных кулачков (12) на внутренней ее стороне в верхней части, далее, что каждый комбинированный просекающе-режущий орган (9) на втулке (3) включает выступающий от нижнего края втулки просекающий резак (9) с острием (10) и режущими кромками (11), заостренными в направлении периметра втулки, а также тем, что взаимодействующие друг с другом средства направления движения состоят из нескольких распределенных по периметру самовскрывающей втулки (3) направляющих ребер(21), состоящих каждое из двух вертикальных участков (23, 24) и одного связывающего их на верхней стороне горизонтального участка (22), и взаимодействующих с этими направляющими ребрами (22, 23,24) расположенных на внутренней стороне штуцера 2 направляющих (8) с горизонтальными участками(19), которые в исходном положении поворота втулки (3), вложенной в штуцер (2), располагаются в штуцере над остающимися свободными по периметру участками на втулке (3), при этом по меньшей мере два горизонтальных участка (19) имеют примыкающий к их концам сверху вертикальный участок (18) в направлении по часовой стрелке при виде штуцера сверху, так что при отвинчивании резьбового колпачка (1) втулка (3) направляется им вертикально таким образом, что захватный кулачок (12) на втулке(3) скачкообразно проталкивается вниз вдоль вертикальных участков (23, 24) направляющих ребер (21) и направляющих (8) поднимающимся участком (13) цилиндрического ограждающего сегмента (5), который достигает свода (16) колпачка, до соприкосновения захватного кулачка (12) со ступенью (15), а затем приводится ею в круговое движение в горизонтальной плоскости ниже и вдоль горизонтального участка (22) направляющих ребер (21) и направляющих (8). 7. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей по п.6, отличающееся тем, что поворотный колпачок (1) представляет собой резьбовой колпачок (1) с внутренней резьбой (4), а разливной штуцер (2) - резьбовой штуцер с внешней резьбой (6), и что одно из четырех направляющих ребер(21), расположенных на внешней стенке самовскрывающей втулки и распределенных по ее периметру,находится над тем участком периметра, на котором расположен просекающе-режущий выступ (9), и что вертикальный участок (24) этого направляющего ребра (21), который при взгляде сверху в направлении против часовой стрелки находится перед просекающе-режущим выступом (9) и, таким образом, предшествует ему при вращении против часовой стрелки, простирается до нижнего конца втулки (3), и что на нижнем внутреннем крае штуцера (2) образован выступающий внутрь кулачковый упор (20), который в исходном положении втулки (3), вложенной в штуцер (2), находится у места острия (10) просекающережущего органа (9), при этом действующая высота и шаг резьбы резьбового колпачка (1) выполнены так, что втулка (3) от начала воздействия средств передачи усилий до положения освобождения резьбового колпачка (1) сначала средствами передачи усилий скачкообразно перемещается вертикально вниз,до выхода просекающе-режущего органа (9) за нижний край штуцера (2), а затем может быть повернута в горизонтальной плоскости в диапазоне примерно 360, и в этой позиции доходящий до края втулки вертикальный участок (24) направляющего ребра (21) сталкивается с кулачковым упором (20) и препятствует дальнейшему повороту самовскрывающей втулки (3). 8. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей по п.6 или 7, отличающееся тем,что участки (13) кромок цилиндрических ограждающих сегментов (5), которые при виде снизу на резьбовой колпачок (1) восходят в направлении по часовой стрелке, имеют такую геометрию, что при навинчивании колпачка (1) на штуцер (2) после его первого отвинчивания, они по два раза проскальзывают по выступающим внутрь кулачкам (12) на втулке (3) и в два толчка сдвигают ее вниз внутри штуцера (2). 9. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей по одному из предшествующих пунктов, отличающееся тем, что каждый из комбинированных просекающе-режущих органов (9) на самовскрывающей втулке (3) является выступающим от нижнего края втулки просекающим резаком (9) в форме равнобедренного треугольника, вершина (10) которого, выступающая вниз, находится между равными сторонами треугольника и заострена, а направленные вдоль периметра свободные стороны тре- 10006671 угольника имеют заостренные кромки (11). 10. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей по одному из предшествующих пунктов, отличающееся тем, что оно наполнено сыпучей или текучей субстанцией (33) и с нижней стороны герметично закрыто ламинатом (32). 11. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей по одному из предшествующих пунктов, отличающееся тем, что его самовскрывающая втулка (3) с внутренней стороны покрыта растворимой субстанцией. 12. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей по одному из пп.1-9, отличающееся тем, что на нижней стороне свода его закрывающего колпачка сформован дозирующий штуцер(42), длина которого такова, что при навинченном закрывающем колпачке (1) он своим нижним концом(44) выступает вниз за фланцеобразный выступ (7) на штуцере (2). 13. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей по одному из предшествующих пунктов, отличающееся тем, что у нижнего конца резьбового колпачка (1) сформован гарантийный поясок (25), насаживаемый на штуцер (2) ниже его внешней резьбы (6) через обрамляющий кант, и охватывающий штуцер (2) с нижней стороны выступа. 14. Самовскрывающее укупорочное устройство для композитных упаковок, а также для закрываемых пленочным материалом штуцеров упаковок или горловин бутылей по одному из предшествующих пунктов, отличающееся тем, что внешняя сторона поворотного колпачка (1) по периметру представляет собой накатанную или рифленую поверхность, четырех -, шести-, или восьмигранник, или что на верхней стороне колпачка сформован по меньшей мере один диаметральный паз или одна выступающая вверх диаметральная поперечина. Перечень позиционных обозначений на чертежах 1. Поворотный колпачок 2. Разливной штуцер 3. Самовскрывающая втулка 4. Внутренняя резьба на поворотном колпачке 5. Цилиндрические ограждающие сегменты 6. Внешняя резьба на штуцере 2 7. Выступ на разливном штуцере 8. Направляющие на разливном штуцере 9. Просекающе-режущий орган 10. Острие просекающего-режущего органа 11. Режущие кромки просекающе-режущего органа 12. Захватный кулачок на самовскрывающей втулке 3 13. Первый восходящий участок кромки на своде колпачка 14. Второй восходящий участок кромки, встречный к поз. 13 15. Ступенька между участками кромки 13, 14 16. Свод колпачка 17. L-образная направляющая на разливном штуцере 18. Вертикальный участок направляющей 17 19. Горизонтальный участок направляющей 20. Кулачковый упор на разливном штуцере 21. Направляющие ребра на самовскрывающей втулке 3 22. Горизонтальный участок на направляющем ребре 21 23. Вертикальный участок на направляющем ребре 21 24. Удлиненный вертикальный участок направляющего ребра 21 над просекающе-режущим органом 9 25. Гарантийный поясок 26. Перемычки для гарантийного пояска 27. Вырезанный кружок ламината 28. Заплечик на разливном штуцере 29. Резьбовая втулка на горловине бутыли 30. Пленка для заделки содержимого бутыли 31. Композитная упаковка 32. Ламинатно-пленочный диск для укупорки самовскрывающего устройства 33. Субстанция внутри самовскрывающего укупорочного устройства 34 . Штуцер на нижней стороне свода колпачка 1 35. Выступающий наружу нижний край штуцера 34 36. Ниппель для удаления вырезанного кружка ламината- 11006671 37. Верхний край ниппеля, выступающий внутрь 38. Витки резьбы 39. Бороздки на нижней стороне заплечика 28 40. Нижний край ниппеля 41. Материальные перегородки, перегородки из наполнителя 42. Дозирующий штуцер 43. Внутренний свод колпачка с дозирующим штуцером
