Способ пенной флотации и устройство для извлечения представляющего ценность вещества из суспензии

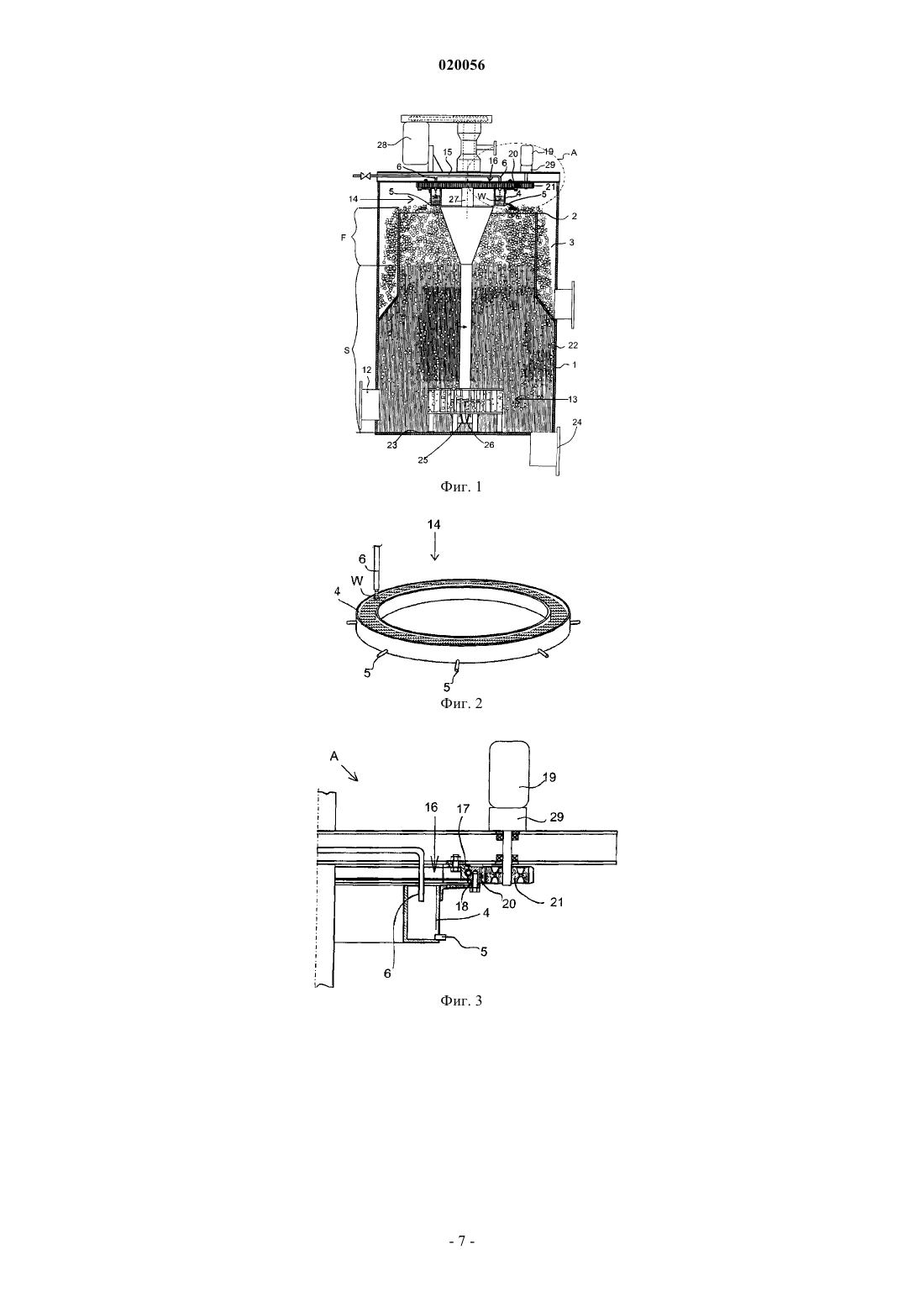

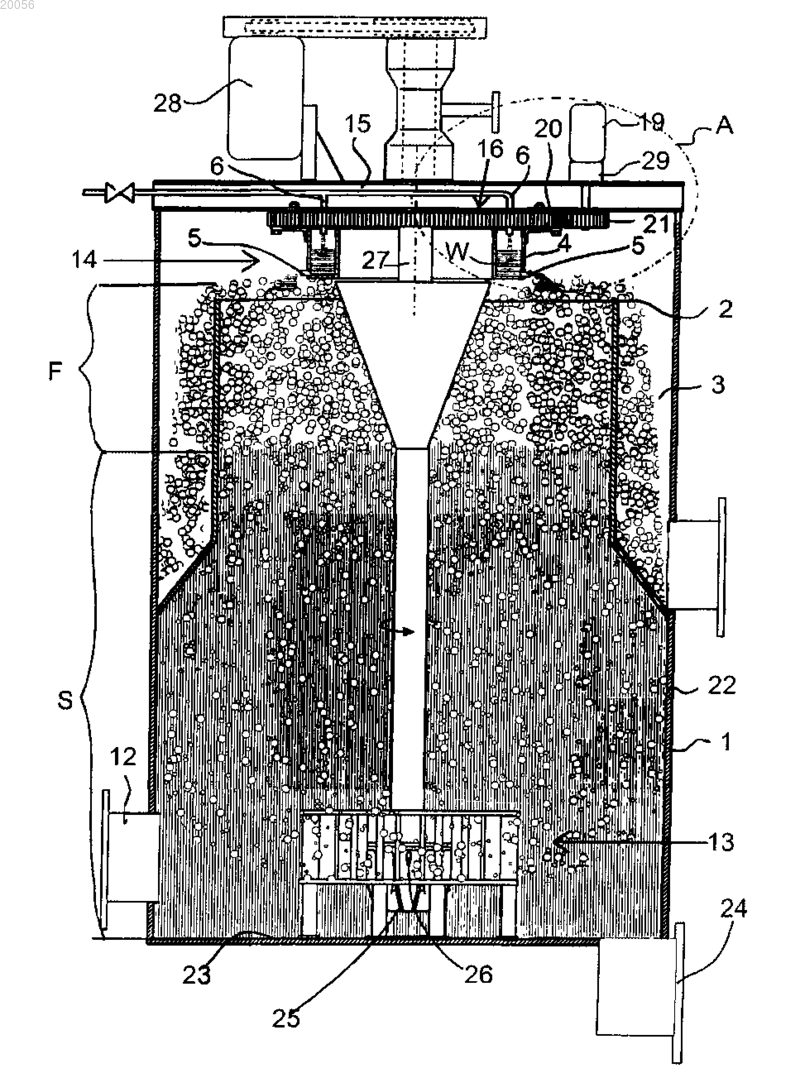

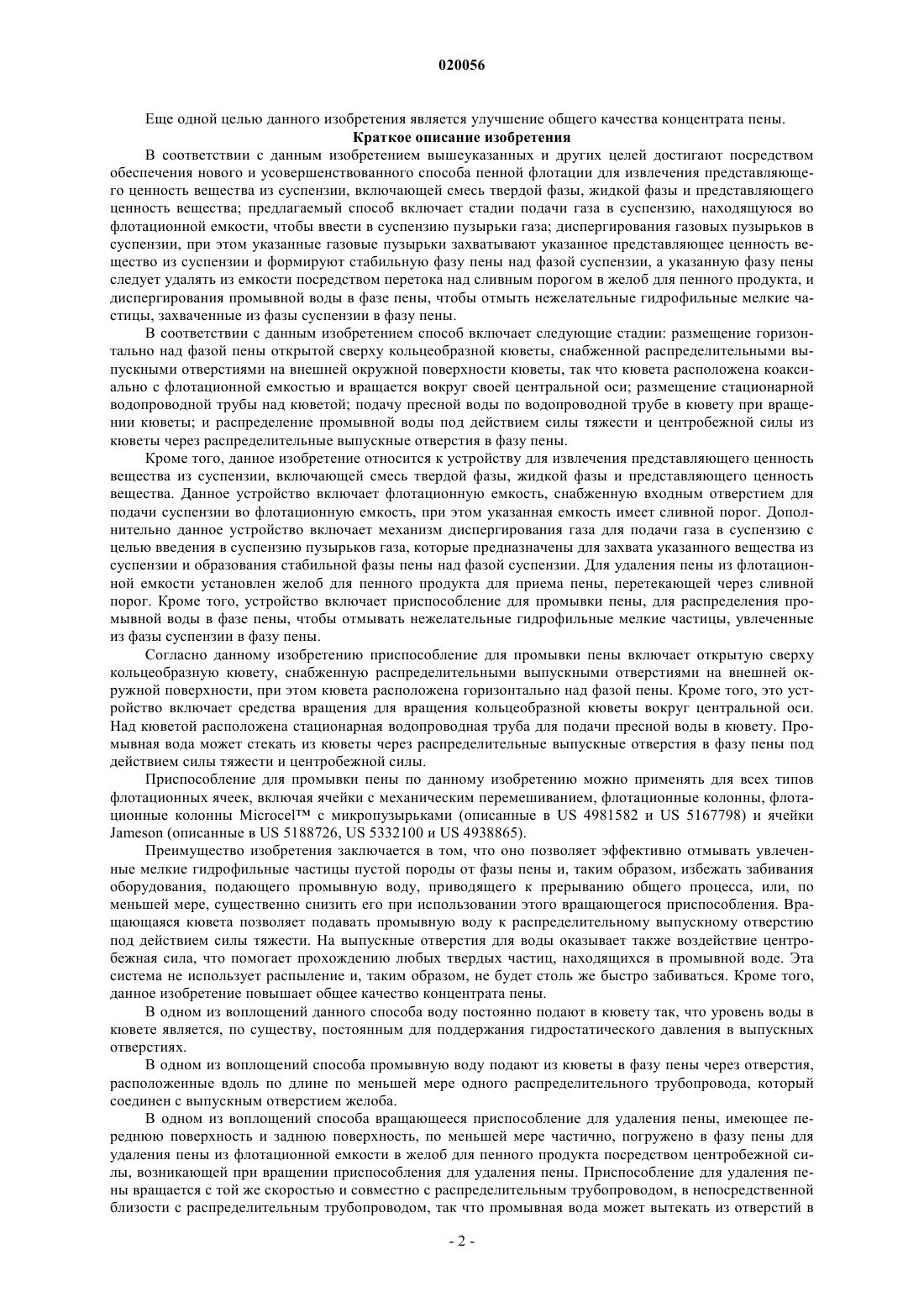

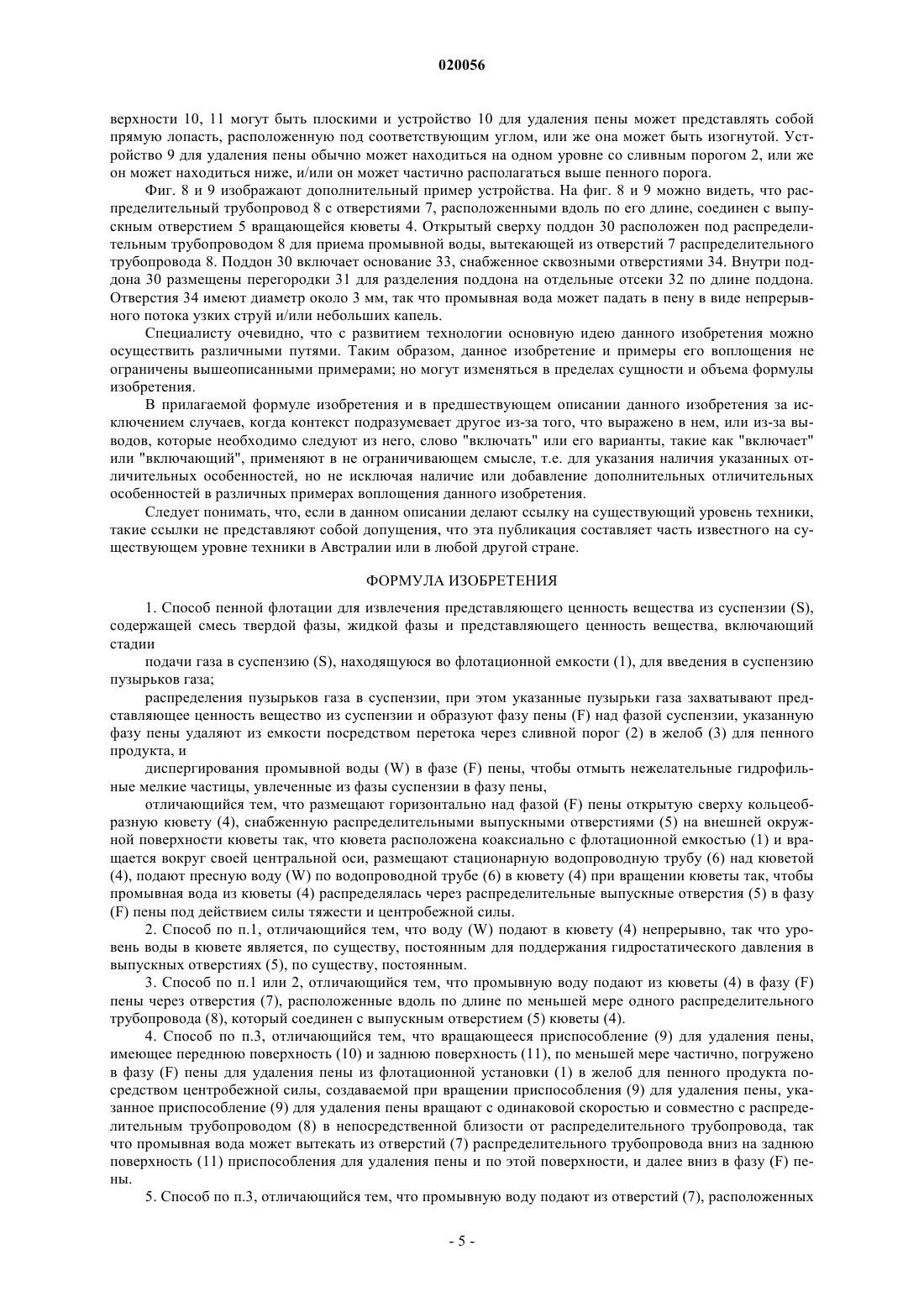

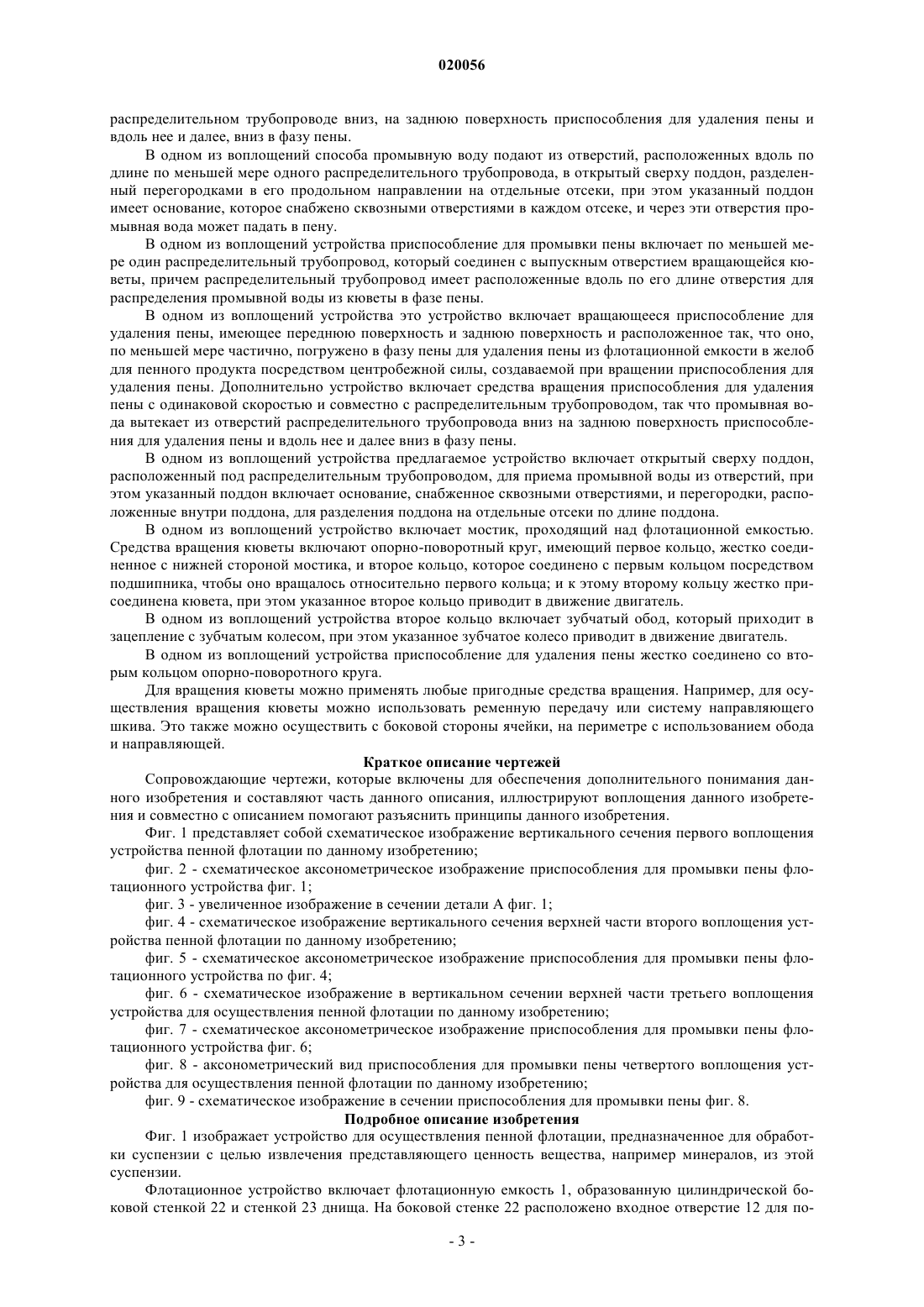

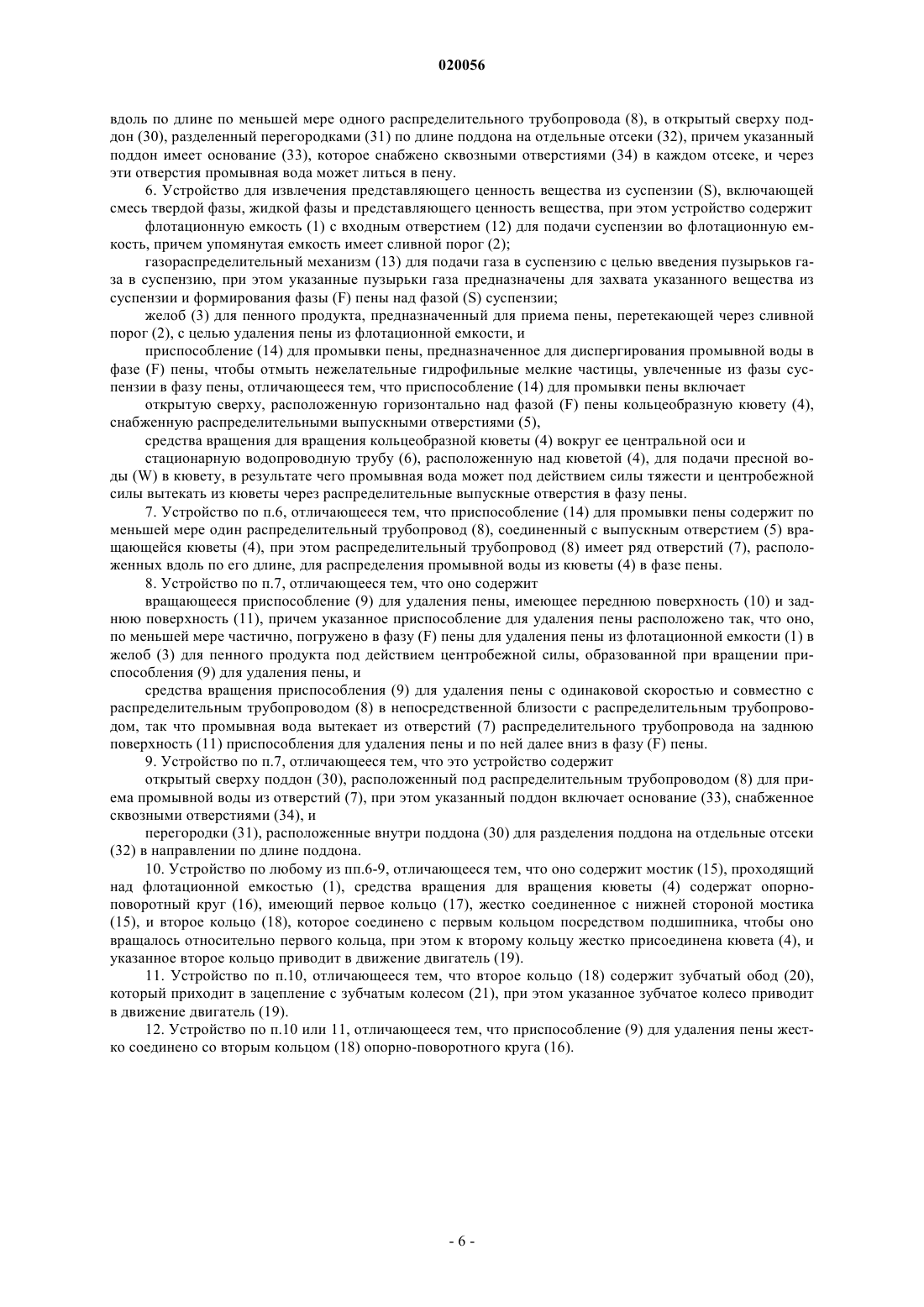

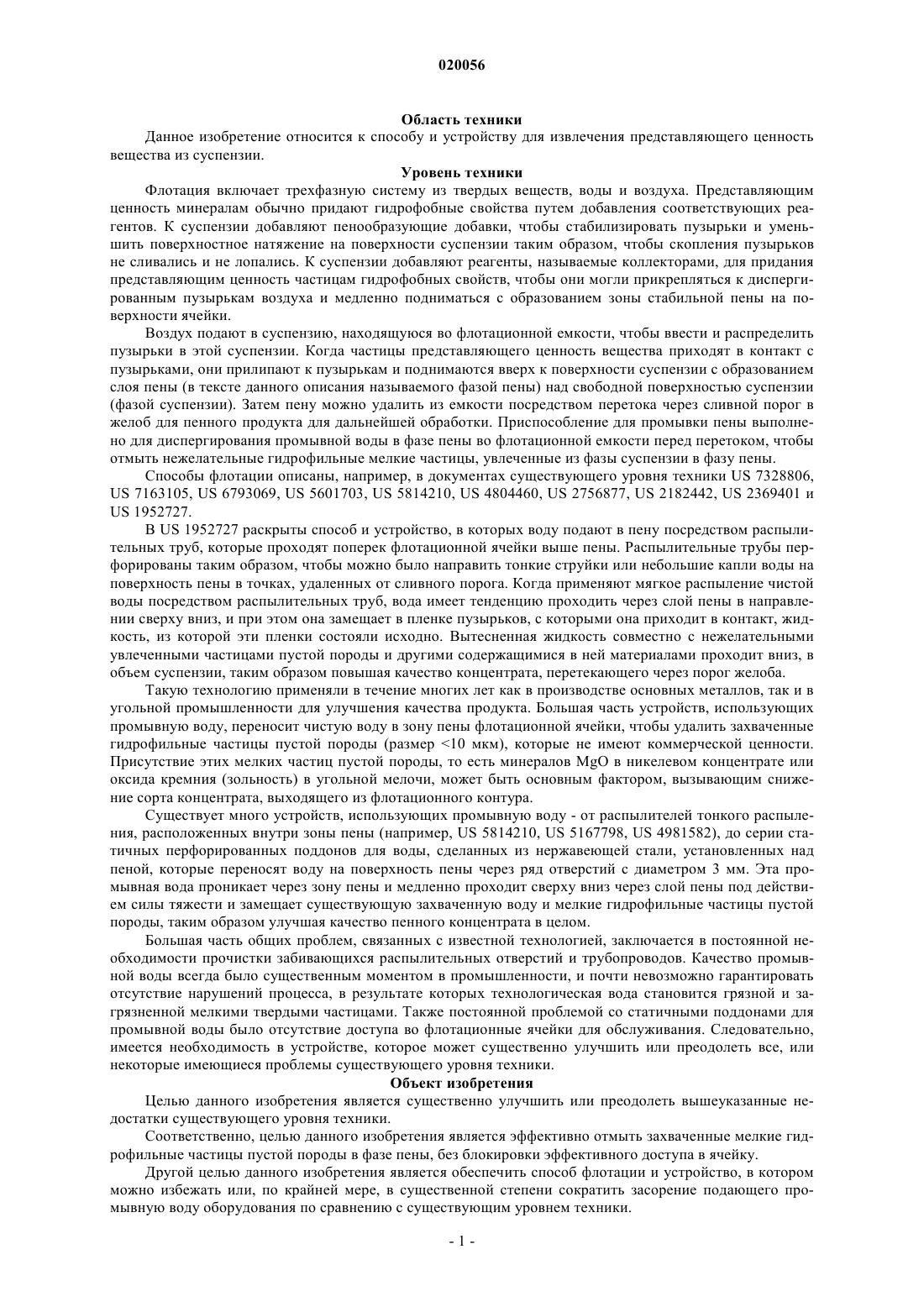

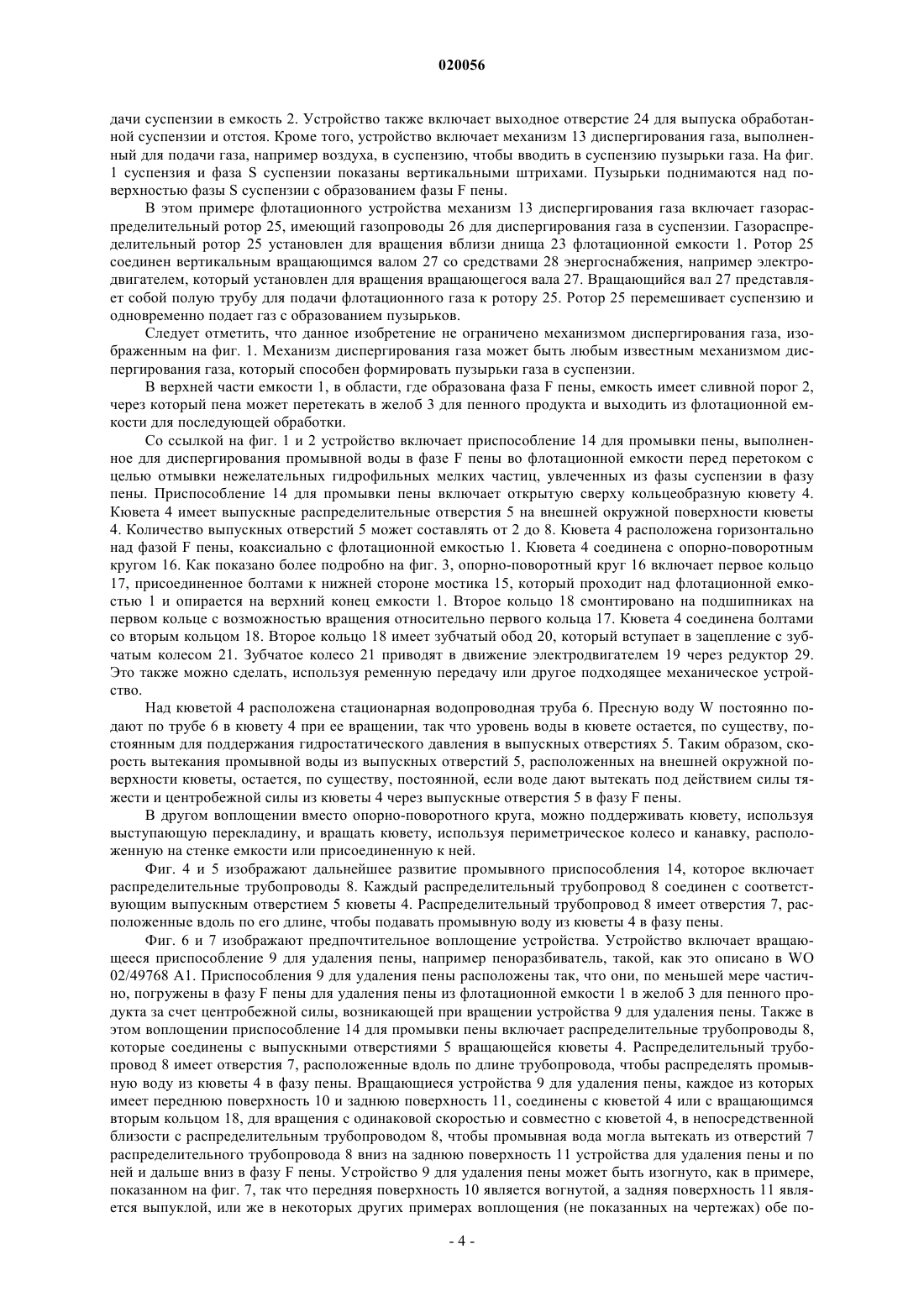

СПОСОБ ПЕННОЙ ФЛОТАЦИИ И УСТРОЙСТВО ДЛЯ ИЗВЛЕЧЕНИЯ ПРЕДСТАВЛЯЮЩЕГО ЦЕННОСТЬ ВЕЩЕСТВА ИЗ СУСПЕНЗИИ В способе и устройстве пенной флотации над фазой (F) пены горизонтально расположена открытая сверху кольцеобразная кювета (4), снабженная выпускными отверстиями (5) на внешней окружной поверхности кюветы, так что кювета расположена коаксиально с флотационной емкостью (1) и вращается вокруг центральной оси. Над кюветой (4) расположена стационарная водопроводная труба (6). Пресную воду (W) подают по водопроводной трубе (6) в кювету (4) при вращении кюветы, и вода стекает из кюветы (4) через выпускные отверстия (5) в фазу (F) пены под действием силы тяжести и центробежной силы. Область техники Данное изобретение относится к способу и устройству для извлечения представляющего ценность вещества из суспензии. Уровень техники Флотация включает трехфазную систему из твердых веществ, воды и воздуха. Представляющим ценность минералам обычно придают гидрофобные свойства путем добавления соответствующих реагентов. К суспензии добавляют пенообразующие добавки, чтобы стабилизировать пузырьки и уменьшить поверхностное натяжение на поверхности суспензии таким образом, чтобы скопления пузырьков не сливались и не лопались. К суспензии добавляют реагенты, называемые коллекторами, для придания представляющим ценность частицам гидрофобных свойств, чтобы они могли прикрепляться к диспергированным пузырькам воздуха и медленно подниматься с образованием зоны стабильной пены на поверхности ячейки. Воздух подают в суспензию, находящуюся во флотационной емкости, чтобы ввести и распределить пузырьки в этой суспензии. Когда частицы представляющего ценность вещества приходят в контакт с пузырьками, они прилипают к пузырькам и поднимаются вверх к поверхности суспензии с образованием слоя пены (в тексте данного описания называемого фазой пены) над свободной поверхностью суспензии(фазой суспензии). Затем пену можно удалить из емкости посредством перетока через сливной порог в желоб для пенного продукта для дальнейшей обработки. Приспособление для промывки пены выполнено для диспергирования промывной воды в фазе пены во флотационной емкости перед перетоком, чтобы отмыть нежелательные гидрофильные мелкие частицы, увлеченные из фазы суспензии в фазу пены. Способы флотации описаны, например, в документах существующего уровня техники US 7328806,US 7163105, US 6793069, US 5601703, US 5814210, US 4804460, US 2756877, US 2182442, US 2369401 иUS 1952727. В US 1952727 раскрыты способ и устройство, в которых воду подают в пену посредством распылительных труб, которые проходят поперек флотационной ячейки выше пены. Распылительные трубы перфорированы таким образом, чтобы можно было направить тонкие струйки или небольшие капли воды на поверхность пены в точках, удаленных от сливного порога. Когда применяют мягкое распыление чистой воды посредством распылительных труб, вода имеет тенденцию проходить через слой пены в направлении сверху вниз, и при этом она замещает в пленке пузырьков, с которыми она приходит в контакт, жидкость, из которой эти пленки состояли исходно. Вытесненная жидкость совместно с нежелательными увлеченными частицами пустой породы и другими содержащимися в ней материалами проходит вниз, в объем суспензии, таким образом повышая качество концентрата, перетекающего через порог желоба. Такую технологию применяли в течение многих лет как в производстве основных металлов, так и в угольной промышленности для улучшения качества продукта. Большая часть устройств, использующих промывную воду, переносит чистую воду в зону пены флотационной ячейки, чтобы удалить захваченные гидрофильные частицы пустой породы (размер 10 мкм), которые не имеют коммерческой ценности. Присутствие этих мелких частиц пустой породы, то есть минералов MgO в никелевом концентрате или оксида кремния (зольность) в угольной мелочи, может быть основным фактором, вызывающим снижение сорта концентрата, выходящего из флотационного контура. Существует много устройств, использующих промывную воду - от распылителей тонкого распыления, расположенных внутри зоны пены (например, US 5814210, US 5167798, US 4981582), до серии статичных перфорированных поддонов для воды, сделанных из нержавеющей стали, установленных над пеной, которые переносят воду на поверхность пены через ряд отверстий с диаметром 3 мм. Эта промывная вода проникает через зону пены и медленно проходит сверху вниз через слой пены под действием силы тяжести и замещает существующую захваченную воду и мелкие гидрофильные частицы пустой породы, таким образом улучшая качество пенного концентрата в целом. Большая часть общих проблем, связанных с известной технологией, заключается в постоянной необходимости прочистки забивающихся распылительных отверстий и трубопроводов. Качество промывной воды всегда было существенным моментом в промышленности, и почти невозможно гарантировать отсутствие нарушений процесса, в результате которых технологическая вода становится грязной и загрязненной мелкими твердыми частицами. Также постоянной проблемой со статичными поддонами для промывной воды было отсутствие доступа во флотационные ячейки для обслуживания. Следовательно,имеется необходимость в устройстве, которое может существенно улучшить или преодолеть все, или некоторые имеющиеся проблемы существующего уровня техники. Объект изобретения Целью данного изобретения является существенно улучшить или преодолеть вышеуказанные недостатки существующего уровня техники. Соответственно, целью данного изобретения является эффективно отмыть захваченные мелкие гидрофильные частицы пустой породы в фазе пены, без блокировки эффективного доступа в ячейку. Другой целью данного изобретения является обеспечить способ флотации и устройство, в котором можно избежать или, по крайней мере, в существенной степени сократить засорение подающего промывную воду оборудования по сравнению с существующим уровнем техники. Еще одной целью данного изобретения является улучшение общего качества концентрата пены. Краткое описание изобретения В соответствии с данным изобретением вышеуказанных и других целей достигают посредством обеспечения нового и усовершенствованного способа пенной флотации для извлечения представляющего ценность вещества из суспензии, включающей смесь твердой фазы, жидкой фазы и представляющего ценность вещества; предлагаемый способ включает стадии подачи газа в суспензию, находящуюся во флотационной емкости, чтобы ввести в суспензию пузырьки газа; диспергирования газовых пузырьков в суспензии, при этом указанные газовые пузырьки захватывают указанное представляющее ценность вещество из суспензии и формируют стабильную фазу пены над фазой суспензии, а указанную фазу пены следует удалять из емкости посредством перетока над сливным порогом в желоб для пенного продукта, и диспергирования промывной воды в фазе пены, чтобы отмыть нежелательные гидрофильные мелкие частицы, захваченные из фазы суспензии в фазу пены. В соответствии с данным изобретением способ включает следующие стадии: размещение горизонтально над фазой пены открытой сверху кольцеобразной кюветы, снабженной распределительными выпускными отверстиями на внешней окружной поверхности кюветы, так что кювета расположена коаксиально с флотационной емкостью и вращается вокруг своей центральной оси; размещение стационарной водопроводной трубы над кюветой; подачу пресной воды по водопроводной трубе в кювету при вращении кюветы; и распределение промывной воды под действием силы тяжести и центробежной силы из кюветы через распределительные выпускные отверстия в фазу пены. Кроме того, данное изобретение относится к устройству для извлечения представляющего ценность вещества из суспензии, включающей смесь твердой фазы, жидкой фазы и представляющего ценность вещества. Данное устройство включает флотационную емкость, снабженную входным отверстием для подачи суспензии во флотационную емкость, при этом указанная емкость имеет сливной порог. Дополнительно данное устройство включает механизм диспергирования газа для подачи газа в суспензию с целью введения в суспензию пузырьков газа, которые предназначены для захвата указанного вещества из суспензии и образования стабильной фазы пены над фазой суспензии. Для удаления пены из флотационной емкости установлен желоб для пенного продукта для приема пены, перетекающей через сливной порог. Кроме того, устройство включает приспособление для промывки пены, для распределения промывной воды в фазе пены, чтобы отмывать нежелательные гидрофильные мелкие частицы, увлеченные из фазы суспензии в фазу пены. Согласно данному изобретению приспособление для промывки пены включает открытую сверху кольцеобразную кювету, снабженную распределительными выпускными отверстиями на внешней окружной поверхности, при этом кювета расположена горизонтально над фазой пены. Кроме того, это устройство включает средства вращения для вращения кольцеобразной кюветы вокруг центральной оси. Над кюветой расположена стационарная водопроводная труба для подачи пресной воды в кювету. Промывная вода может стекать из кюветы через распределительные выпускные отверстия в фазу пены под действием силы тяжести и центробежной силы. Приспособление для промывки пены по данному изобретению можно применять для всех типов флотационных ячеек, включая ячейки с механическим перемешиванием, флотационные колонны, флотационные колонны Microcel с микропузырьками (описанные в US 4981582 и US 5167798) и ячейкиJameson (описанные в US 5188726, US 5332100 и US 4938865). Преимущество изобретения заключается в том, что оно позволяет эффективно отмывать увлеченные мелкие гидрофильные частицы пустой породы от фазы пены и, таким образом, избежать забивания оборудования, подающего промывную воду, приводящего к прерыванию общего процесса, или, по меньшей мере, существенно снизить его при использовании этого вращающегося приспособления. Вращающаяся кювета позволяет подавать промывную воду к распределительному выпускному отверстию под действием силы тяжести. На выпускные отверстия для воды оказывает также воздействие центробежная сила, что помогает прохождению любых твердых частиц, находящихся в промывной воде. Эта система не использует распыление и, таким образом, не будет столь же быстро забиваться. Кроме того,данное изобретение повышает общее качество концентрата пены. В одном из воплощений данного способа воду постоянно подают в кювету так, что уровень воды в кювете является, по существу, постоянным для поддержания гидростатического давления в выпускных отверстиях. В одном из воплощений способа промывную воду подают из кюветы в фазу пены через отверстия,расположенные вдоль по длине по меньшей мере одного распределительного трубопровода, который соединен с выпускным отверстием желоба. В одном из воплощений способа вращающееся приспособление для удаления пены, имеющее переднюю поверхность и заднюю поверхность, по меньшей мере частично, погружено в фазу пены для удаления пены из флотационной емкости в желоб для пенного продукта посредством центробежной силы, возникающей при вращении приспособления для удаления пены. Приспособление для удаления пены вращается с той же скоростью и совместно с распределительным трубопроводом, в непосредственной близости с распределительным трубопроводом, так что промывная вода может вытекать из отверстий в распределительном трубопроводе вниз, на заднюю поверхность приспособления для удаления пены и вдоль нее и далее, вниз в фазу пены. В одном из воплощений способа промывную воду подают из отверстий, расположенных вдоль по длине по меньшей мере одного распределительного трубопровода, в открытый сверху поддон, разделенный перегородками в его продольном направлении на отдельные отсеки, при этом указанный поддон имеет основание, которое снабжено сквозными отверстиями в каждом отсеке, и через эти отверстия промывная вода может падать в пену. В одном из воплощений устройства приспособление для промывки пены включает по меньшей мере один распределительный трубопровод, который соединен с выпускным отверстием вращающейся кюветы, причем распределительный трубопровод имеет расположенные вдоль по его длине отверстия для распределения промывной воды из кюветы в фазе пены. В одном из воплощений устройства это устройство включает вращающееся приспособление для удаления пены, имеющее переднюю поверхность и заднюю поверхность и расположенное так, что оно,по меньшей мере частично, погружено в фазу пены для удаления пены из флотационной емкости в желоб для пенного продукта посредством центробежной силы, создаваемой при вращении приспособления для удаления пены. Дополнительно устройство включает средства вращения приспособления для удаления пены с одинаковой скоростью и совместно с распределительным трубопроводом, так что промывная вода вытекает из отверстий распределительного трубопровода вниз на заднюю поверхность приспособления для удаления пены и вдоль нее и далее вниз в фазу пены. В одном из воплощений устройства предлагаемое устройство включает открытый сверху поддон,расположенный под распределительным трубопроводом, для приема промывной воды из отверстий, при этом указанный поддон включает основание, снабженное сквозными отверстиями, и перегородки, расположенные внутри поддона, для разделения поддона на отдельные отсеки по длине поддона. В одном из воплощений устройство включает мостик, проходящий над флотационной емкостью. Средства вращения кюветы включают опорно-поворотный круг, имеющий первое кольцо, жестко соединенное с нижней стороной мостика, и второе кольцо, которое соединено с первым кольцом посредством подшипника, чтобы оно вращалось относительно первого кольца; и к этому второму кольцу жестко присоединена кювета, при этом указанное второе кольцо приводит в движение двигатель. В одном из воплощений устройства второе кольцо включает зубчатый обод, который приходит в зацепление с зубчатым колесом, при этом указанное зубчатое колесо приводит в движение двигатель. В одном из воплощений устройства приспособление для удаления пены жестко соединено со вторым кольцом опорно-поворотного круга. Для вращения кюветы можно применять любые пригодные средства вращения. Например, для осуществления вращения кюветы можно использовать ременную передачу или систему направляющего шкива. Это также можно осуществить с боковой стороны ячейки, на периметре с использованием обода и направляющей. Краткое описание чертежей Сопровождающие чертежи, которые включены для обеспечения дополнительного понимания данного изобретения и составляют часть данного описания, иллюстрируют воплощения данного изобретения и совместно с описанием помогают разъяснить принципы данного изобретения. Фиг. 1 представляет собой схематическое изображение вертикального сечения первого воплощения устройства пенной флотации по данному изобретению; фиг. 2 - схематическое аксонометрическое изображение приспособления для промывки пены флотационного устройства фиг. 1; фиг. 3 - увеличенное изображение в сечении детали А фиг. 1; фиг. 4 - схематическое изображение вертикального сечения верхней части второго воплощения устройства пенной флотации по данному изобретению; фиг. 5 - схематическое аксонометрическое изображение приспособления для промывки пены флотационного устройства по фиг. 4; фиг. 6 - схематическое изображение в вертикальном сечении верхней части третьего воплощения устройства для осуществления пенной флотации по данному изобретению; фиг. 7 - схематическое аксонометрическое изображение приспособления для промывки пены флотационного устройства фиг. 6; фиг. 8 - аксонометрический вид приспособления для промывки пены четвертого воплощения устройства для осуществления пенной флотации по данному изобретению; фиг. 9 - схематическое изображение в сечении приспособления для промывки пены фиг. 8. Подробное описание изобретения Фиг. 1 изображает устройство для осуществления пенной флотации, предназначенное для обработки суспензии с целью извлечения представляющего ценность вещества, например минералов, из этой суспензии. Флотационное устройство включает флотационную емкость 1, образованную цилиндрической боковой стенкой 22 и стенкой 23 днища. На боковой стенке 22 расположено входное отверстие 12 для по-3 020056 дачи суспензии в емкость 2. Устройство также включает выходное отверстие 24 для выпуска обработанной суспензии и отстоя. Кроме того, устройство включает механизм 13 диспергирования газа, выполненный для подачи газа, например воздуха, в суспензию, чтобы вводить в суспензию пузырьки газа. На фиг. 1 суспензия и фаза S суспензии показаны вертикальными штрихами. Пузырьки поднимаются над поверхностью фазы S суспензии с образованием фазы F пены. В этом примере флотационного устройства механизм 13 диспергирования газа включает газораспределительный ротор 25, имеющий газопроводы 26 для диспергирования газа в суспензии. Газораспределительный ротор 25 установлен для вращения вблизи днища 23 флотационной емкости 1. Ротор 25 соединен вертикальным вращающимся валом 27 со средствами 28 энергоснабжения, например электродвигателем, который установлен для вращения вращающегося вала 27. Вращающийся вал 27 представляет собой полую трубу для подачи флотационного газа к ротору 25. Ротор 25 перемешивает суспензию и одновременно подает газ с образованием пузырьков. Следует отметить, что данное изобретение не ограничено механизмом диспергирования газа, изображенным на фиг. 1. Механизм диспергирования газа может быть любым известным механизмом диспергирования газа, который способен формировать пузырьки газа в суспензии. В верхней части емкости 1, в области, где образована фаза F пены, емкость имеет сливной порог 2,через который пена может перетекать в желоб 3 для пенного продукта и выходить из флотационной емкости для последующей обработки. Со ссылкой на фиг. 1 и 2 устройство включает приспособление 14 для промывки пены, выполненное для диспергирования промывной воды в фазе F пены во флотационной емкости перед перетоком с целью отмывки нежелательных гидрофильных мелких частиц, увлеченных из фазы суспензии в фазу пены. Приспособление 14 для промывки пены включает открытую сверху кольцеобразную кювету 4. Кювета 4 имеет выпускные распределительные отверстия 5 на внешней окружной поверхности кюветы 4. Количество выпускных отверстий 5 может составлять от 2 до 8. Кювета 4 расположена горизонтально над фазой F пены, коаксиально с флотационной емкостью 1. Кювета 4 соединена с опорно-поворотным кругом 16. Как показано более подробно на фиг. 3, опорно-поворотный круг 16 включает первое кольцо 17, присоединенное болтами к нижней стороне мостика 15, который проходит над флотационной емкостью 1 и опирается на верхний конец емкости 1. Второе кольцо 18 смонтировано на подшипниках на первом кольце с возможностью вращения относительно первого кольца 17. Кювета 4 соединена болтами со вторым кольцом 18. Второе кольцо 18 имеет зубчатый обод 20, который вступает в зацепление с зубчатым колесом 21. Зубчатое колесо 21 приводят в движение электродвигателем 19 через редуктор 29. Это также можно сделать, используя ременную передачу или другое подходящее механическое устройство. Над кюветой 4 расположена стационарная водопроводная труба 6. Пресную воду W постоянно подают по трубе 6 в кювету 4 при ее вращении, так что уровень воды в кювете остается, по существу, постоянным для поддержания гидростатического давления в выпускных отверстиях 5. Таким образом, скорость вытекания промывной воды из выпускных отверстий 5, расположенных на внешней окружной поверхности кюветы, остается, по существу, постоянной, если воде дают вытекать под действием силы тяжести и центробежной силы из кюветы 4 через выпускные отверстия 5 в фазу F пены. В другом воплощении вместо опорно-поворотного круга, можно поддерживать кювету, используя выступающую перекладину, и вращать кювету, используя периметрическое колесо и канавку, расположенную на стенке емкости или присоединенную к ней. Фиг. 4 и 5 изображают дальнейшее развитие промывного приспособления 14, которое включает распределительные трубопроводы 8. Каждый распределительный трубопровод 8 соединен с соответствующим выпускным отверстием 5 кюветы 4. Распределительный трубопровод 8 имеет отверстия 7, расположенные вдоль по его длине, чтобы подавать промывную воду из кюветы 4 в фазу пены. Фиг. 6 и 7 изображают предпочтительное воплощение устройства. Устройство включает вращающееся приспособление 9 для удаления пены, например пеноразбиватель, такой, как это описано в WO 02/49768 А 1. Приспособления 9 для удаления пены расположены так, что они, по меньшей мере частично, погружены в фазу F пены для удаления пены из флотационной емкости 1 в желоб 3 для пенного продукта за счет центробежной силы, возникающей при вращении устройства 9 для удаления пены. Также в этом воплощении приспособление 14 для промывки пены включает распределительные трубопроводы 8,которые соединены с выпускными отверстиями 5 вращающейся кюветы 4. Распределительный трубопровод 8 имеет отверстия 7, расположенные вдоль по длине трубопровода, чтобы распределять промывную воду из кюветы 4 в фазу пены. Вращающиеся устройства 9 для удаления пены, каждое из которых имеет переднюю поверхность 10 и заднюю поверхность 11, соединены с кюветой 4 или с вращающимся вторым кольцом 18, для вращения с одинаковой скоростью и совместно с кюветой 4, в непосредственной близости с распределительным трубопроводом 8, чтобы промывная вода могла вытекать из отверстий 7 распределительного трубопровода 8 вниз на заднюю поверхность 11 устройства для удаления пены и по ней и дальше вниз в фазу F пены. Устройство 9 для удаления пены может быть изогнуто, как в примере,показанном на фиг. 7, так что передняя поверхность 10 является вогнутой, а задняя поверхность 11 является выпуклой, или же в некоторых других примерах воплощения (не показанных на чертежах) обе по-4 020056 верхности 10, 11 могут быть плоскими и устройство 10 для удаления пены может представлять собой прямую лопасть, расположенную под соответствующим углом, или же она может быть изогнутой. Устройство 9 для удаления пены обычно может находиться на одном уровне со сливным порогом 2, или же он может находиться ниже, и/или он может частично располагаться выше пенного порога. Фиг. 8 и 9 изображают дополнительный пример устройства. На фиг. 8 и 9 можно видеть, что распределительный трубопровод 8 с отверстиями 7, расположенными вдоль по его длине, соединен с выпускным отверстием 5 вращающейся кюветы 4. Открытый сверху поддон 30 расположен под распределительным трубопроводом 8 для приема промывной воды, вытекающей из отверстий 7 распределительного трубопровода 8. Поддон 30 включает основание 33, снабженное сквозными отверстиями 34. Внутри поддона 30 размещены перегородки 31 для разделения поддона на отдельные отсеки 32 по длине поддона. Отверстия 34 имеют диаметр около 3 мм, так что промывная вода может падать в пену в виде непрерывного потока узких струй и/или небольших капель. Специалисту очевидно, что с развитием технологии основную идею данного изобретения можно осуществить различными путями. Таким образом, данное изобретение и примеры его воплощения не ограничены вышеописанными примерами; но могут изменяться в пределах сущности и объема формулы изобретения. В прилагаемой формуле изобретения и в предшествующем описании данного изобретения за исключением случаев, когда контекст подразумевает другое из-за того, что выражено в нем, или из-за выводов, которые необходимо следуют из него, слово "включать" или его варианты, такие как "включает" или "включающий", применяют в не ограничивающем смысле, т.е. для указания наличия указанных отличительных особенностей, но не исключая наличие или добавление дополнительных отличительных особенностей в различных примерах воплощения данного изобретения. Следует понимать, что, если в данном описании делают ссылку на существующий уровень техники,такие ссылки не представляют собой допущения, что эта публикация составляет часть известного на существующем уровне техники в Австралии или в любой другой стране. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ пенной флотации для извлечения представляющего ценность вещества из суспензии (S),содержащей смесь твердой фазы, жидкой фазы и представляющего ценность вещества, включающий стадии подачи газа в суспензию (S), находящуюся во флотационной емкости (1), для введения в суспензию пузырьков газа; распределения пузырьков газа в суспензии, при этом указанные пузырьки газа захватывают представляющее ценность вещество из суспензии и образуют фазу пены (F) над фазой суспензии, указанную фазу пены удаляют из емкости посредством перетока через сливной порог (2) в желоб (3) для пенного продукта, и диспергирования промывной воды (W) в фазе (F) пены, чтобы отмыть нежелательные гидрофильные мелкие частицы, увлеченные из фазы суспензии в фазу пены,отличающийся тем, что размещают горизонтально над фазой (F) пены открытую сверху кольцеобразную кювету (4), снабженную распределительными выпускными отверстиями (5) на внешней окружной поверхности кюветы так, что кювета расположена коаксиально с флотационной емкостью (1) и вращается вокруг своей центральной оси, размещают стационарную водопроводную трубу (6) над кюветой(4), подают пресную воду (W) по водопроводной трубе (6) в кювету (4) при вращении кюветы так, чтобы промывная вода из кюветы (4) распределялась через распределительные выпускные отверстия (5) в фазу(F) пены под действием силы тяжести и центробежной силы. 2. Способ по п.1, отличающийся тем, что воду (W) подают в кювету (4) непрерывно, так что уровень воды в кювете является, по существу, постоянным для поддержания гидростатического давления в выпускных отверстиях (5), по существу, постоянным. 3. Способ по п.1 или 2, отличающийся тем, что промывную воду подают из кюветы (4) в фазу (F) пены через отверстия (7), расположенные вдоль по длине по меньшей мере одного распределительного трубопровода (8), который соединен с выпускным отверстием (5) кюветы (4). 4. Способ по п.3, отличающийся тем, что вращающееся приспособление (9) для удаления пены,имеющее переднюю поверхность (10) и заднюю поверхность (11), по меньшей мере частично, погружено в фазу (F) пены для удаления пены из флотационной установки (1) в желоб для пенного продукта посредством центробежной силы, создаваемой при вращении приспособления (9) для удаления пены, указанное приспособление (9) для удаления пены вращают с одинаковой скоростью и совместно с распределительным трубопроводом (8) в непосредственной близости от распределительного трубопровода, так что промывная вода может вытекать из отверстий (7) распределительного трубопровода вниз на заднюю поверхность (11) приспособления для удаления пены и по этой поверхности, и далее вниз в фазу (F) пены. 5. Способ по п.3, отличающийся тем, что промывную воду подают из отверстий (7), расположенных вдоль по длине по меньшей мере одного распределительного трубопровода (8), в открытый сверху поддон (30), разделенный перегородками (31) по длине поддона на отдельные отсеки (32), причем указанный поддон имеет основание (33), которое снабжено сквозными отверстиями (34) в каждом отсеке, и через эти отверстия промывная вода может литься в пену. 6. Устройство для извлечения представляющего ценность вещества из суспензии (S), включающей смесь твердой фазы, жидкой фазы и представляющего ценность вещества, при этом устройство содержит флотационную емкость (1) с входным отверстием (12) для подачи суспензии во флотационную емкость, причем упомянутая емкость имеет сливной порог (2); газораспределительный механизм (13) для подачи газа в суспензию с целью введения пузырьков газа в суспензию, при этом указанные пузырьки газа предназначены для захвата указанного вещества из суспензии и формирования фазы (F) пены над фазой (S) суспензии; желоб (3) для пенного продукта, предназначенный для приема пены, перетекающей через сливной порог (2), с целью удаления пены из флотационной емкости, и приспособление (14) для промывки пены, предназначенное для диспергирования промывной воды в фазе (F) пены, чтобы отмыть нежелательные гидрофильные мелкие частицы, увлеченные из фазы суспензии в фазу пены, отличающееся тем, что приспособление (14) для промывки пены включает открытую сверху, расположенную горизонтально над фазой (F) пены кольцеобразную кювету (4),снабженную распределительными выпускными отверстиями (5),средства вращения для вращения кольцеобразной кюветы (4) вокруг ее центральной оси и стационарную водопроводную трубу (6), расположенную над кюветой (4), для подачи пресной воды (W) в кювету, в результате чего промывная вода может под действием силы тяжести и центробежной силы вытекать из кюветы через распределительные выпускные отверстия в фазу пены. 7. Устройство по п.6, отличающееся тем, что приспособление (14) для промывки пены содержит по меньшей мере один распределительный трубопровод (8), соединенный с выпускным отверстием (5) вращающейся кюветы (4), при этом распределительный трубопровод (8) имеет ряд отверстий (7), расположенных вдоль по его длине, для распределения промывной воды из кюветы (4) в фазе пены. 8. Устройство по п.7, отличающееся тем, что оно содержит вращающееся приспособление (9) для удаления пены, имеющее переднюю поверхность (10) и заднюю поверхность (11), причем указанное приспособление для удаления пены расположено так, что оно,по меньшей мере частично, погружено в фазу (F) пены для удаления пены из флотационной емкости (1) в желоб (3) для пенного продукта под действием центробежной силы, образованной при вращении приспособления (9) для удаления пены, и средства вращения приспособления (9) для удаления пены с одинаковой скоростью и совместно с распределительным трубопроводом (8) в непосредственной близости с распределительным трубопроводом, так что промывная вода вытекает из отверстий (7) распределительного трубопровода на заднюю поверхность (11) приспособления для удаления пены и по ней далее вниз в фазу (F) пены. 9. Устройство по п.7, отличающееся тем, что это устройство содержит открытый сверху поддон (30), расположенный под распределительным трубопроводом (8) для приема промывной воды из отверстий (7), при этом указанный поддон включает основание (33), снабженное сквозными отверстиями (34), и перегородки (31), расположенные внутри поддона (30) для разделения поддона на отдельные отсеки(32) в направлении по длине поддона. 10. Устройство по любому из пп.6-9, отличающееся тем, что оно содержит мостик (15), проходящий над флотационной емкостью (1), средства вращения для вращения кюветы (4) содержат опорноповоротный круг (16), имеющий первое кольцо (17), жестко соединенное с нижней стороной мостика(15), и второе кольцо (18), которое соединено с первым кольцом посредством подшипника, чтобы оно вращалось относительно первого кольца, при этом к второму кольцу жестко присоединена кювета (4), и указанное второе кольцо приводит в движение двигатель (19). 11. Устройство по п.10, отличающееся тем, что второе кольцо (18) содержит зубчатый обод (20),который приходит в зацепление с зубчатым колесом (21), при этом указанное зубчатое колесо приводит в движение двигатель (19). 12. Устройство по п.10 или 11, отличающееся тем, что приспособление (9) для удаления пены жестко соединено со вторым кольцом (18) опорно-поворотного круга (16).
