Инъекционное устройство

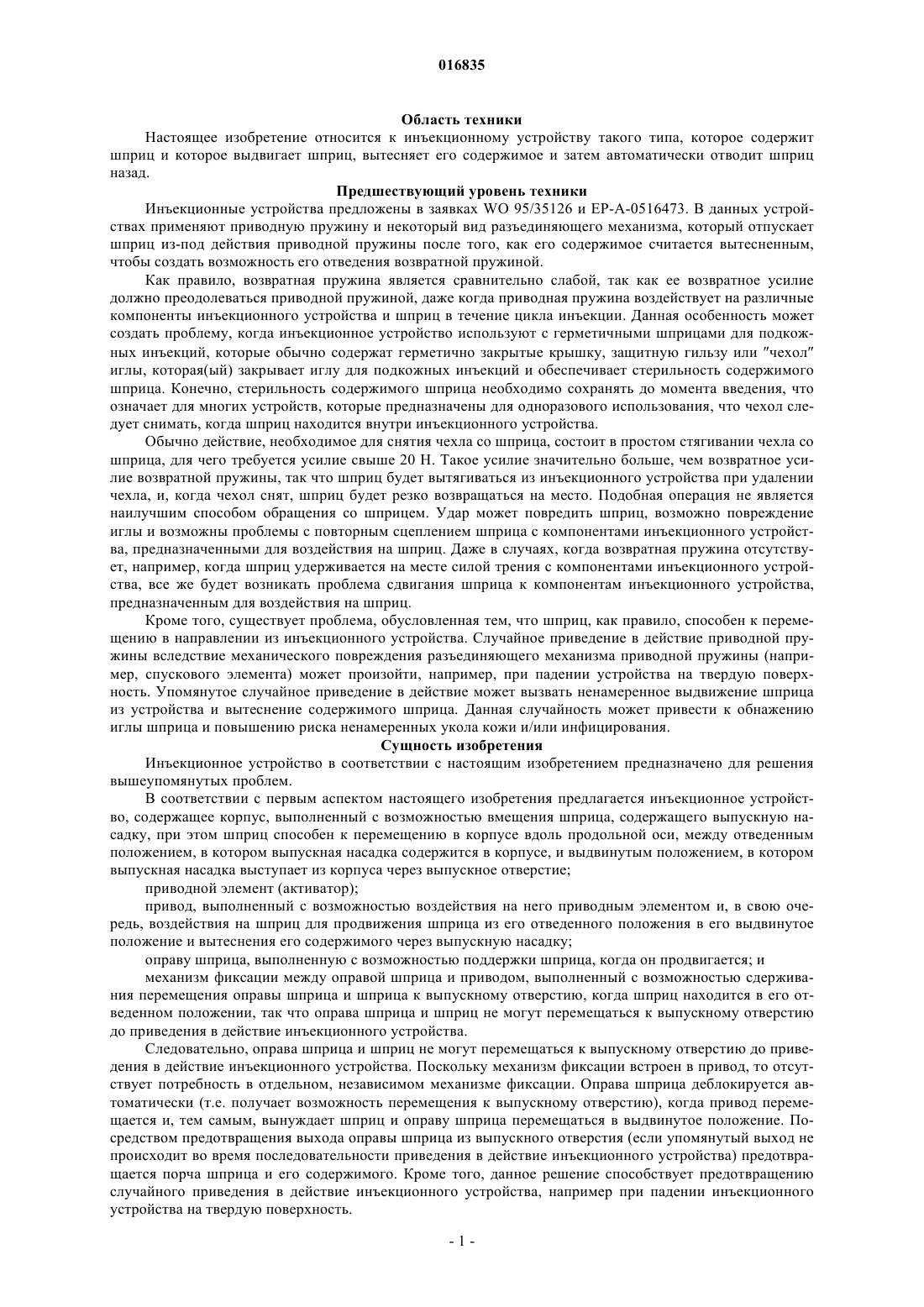

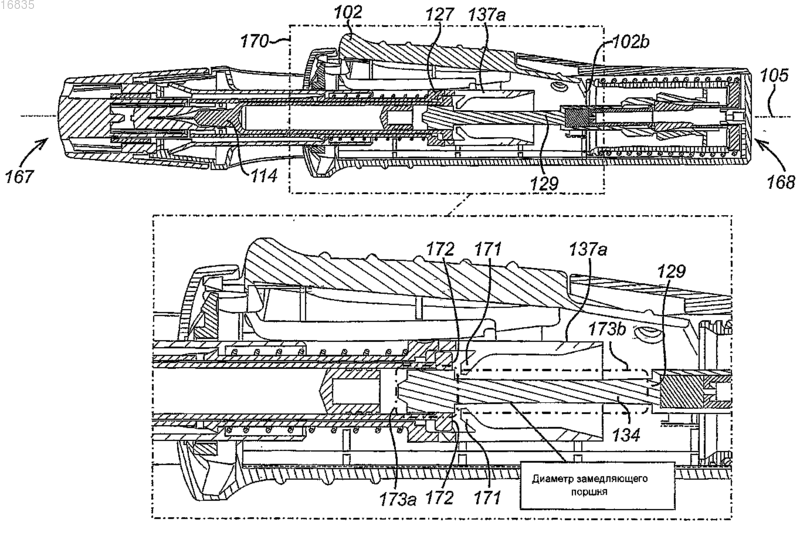

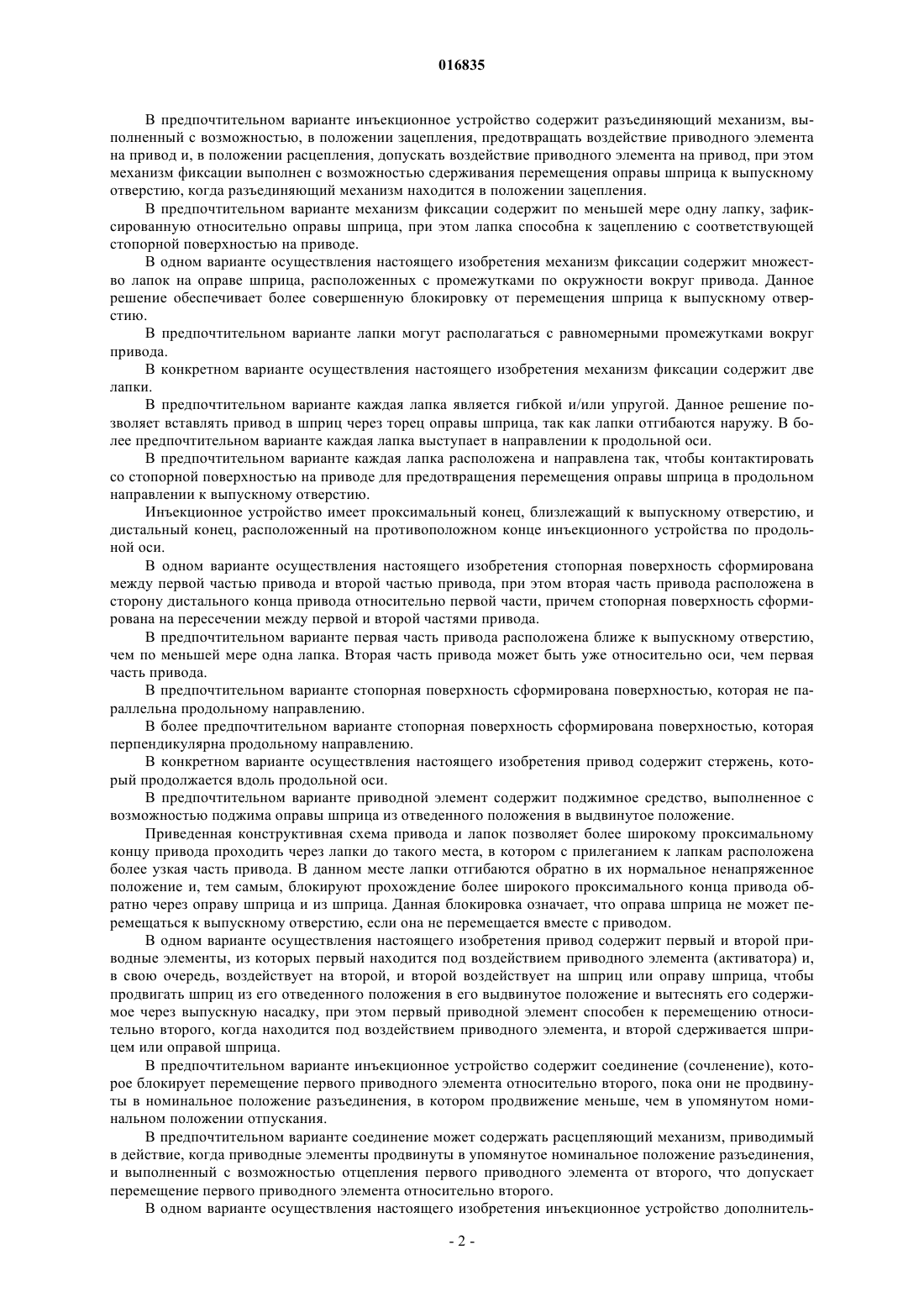

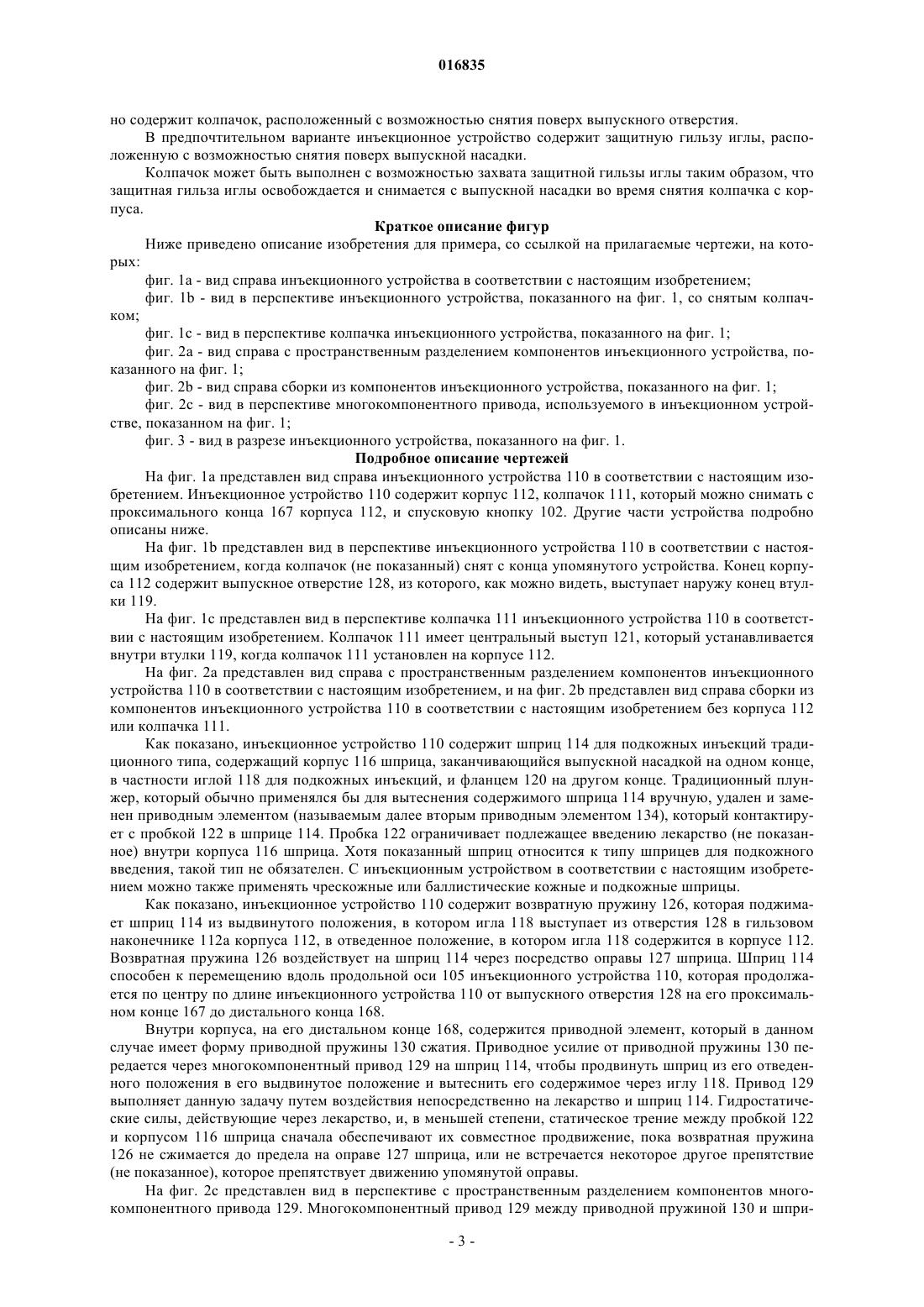

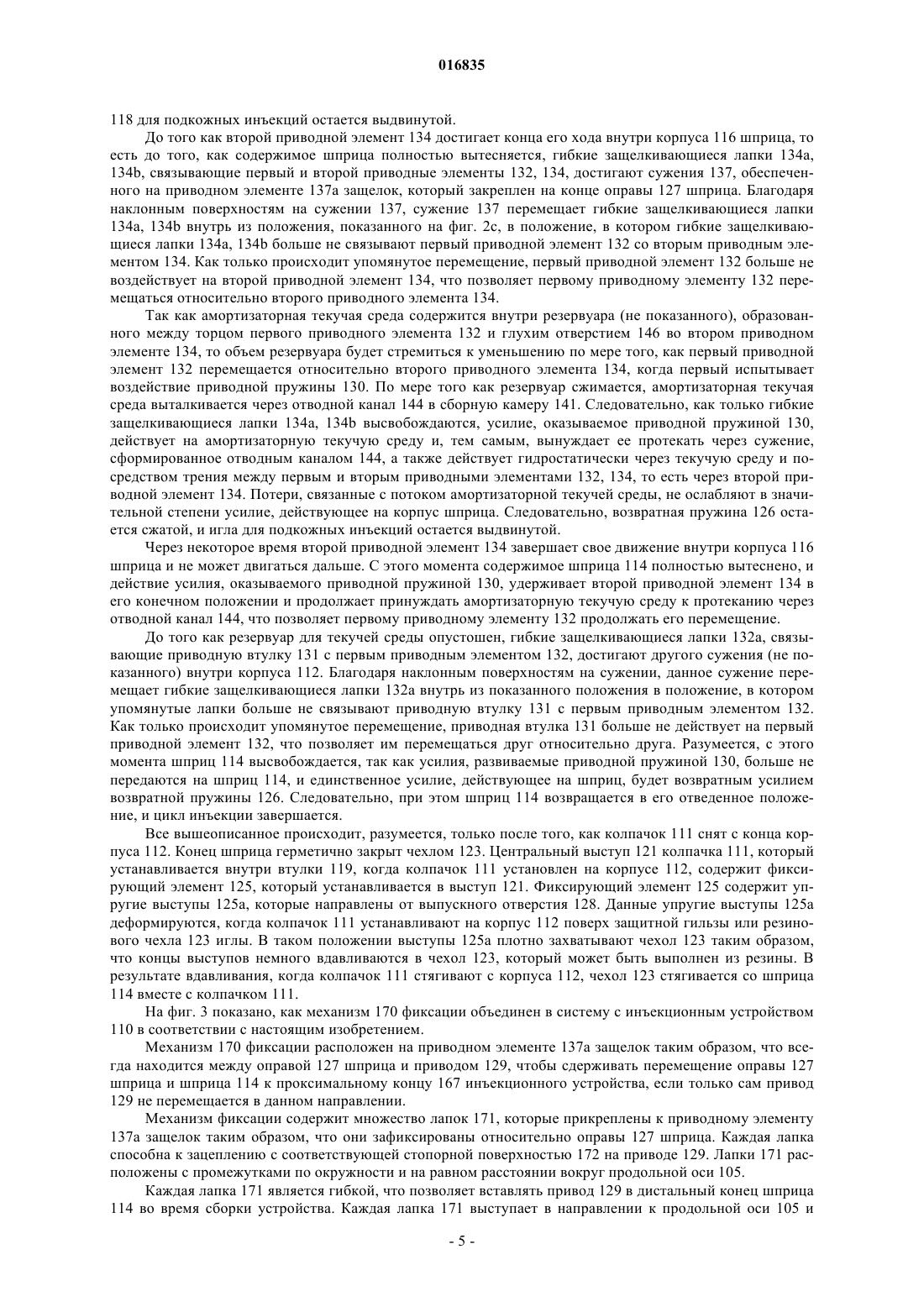

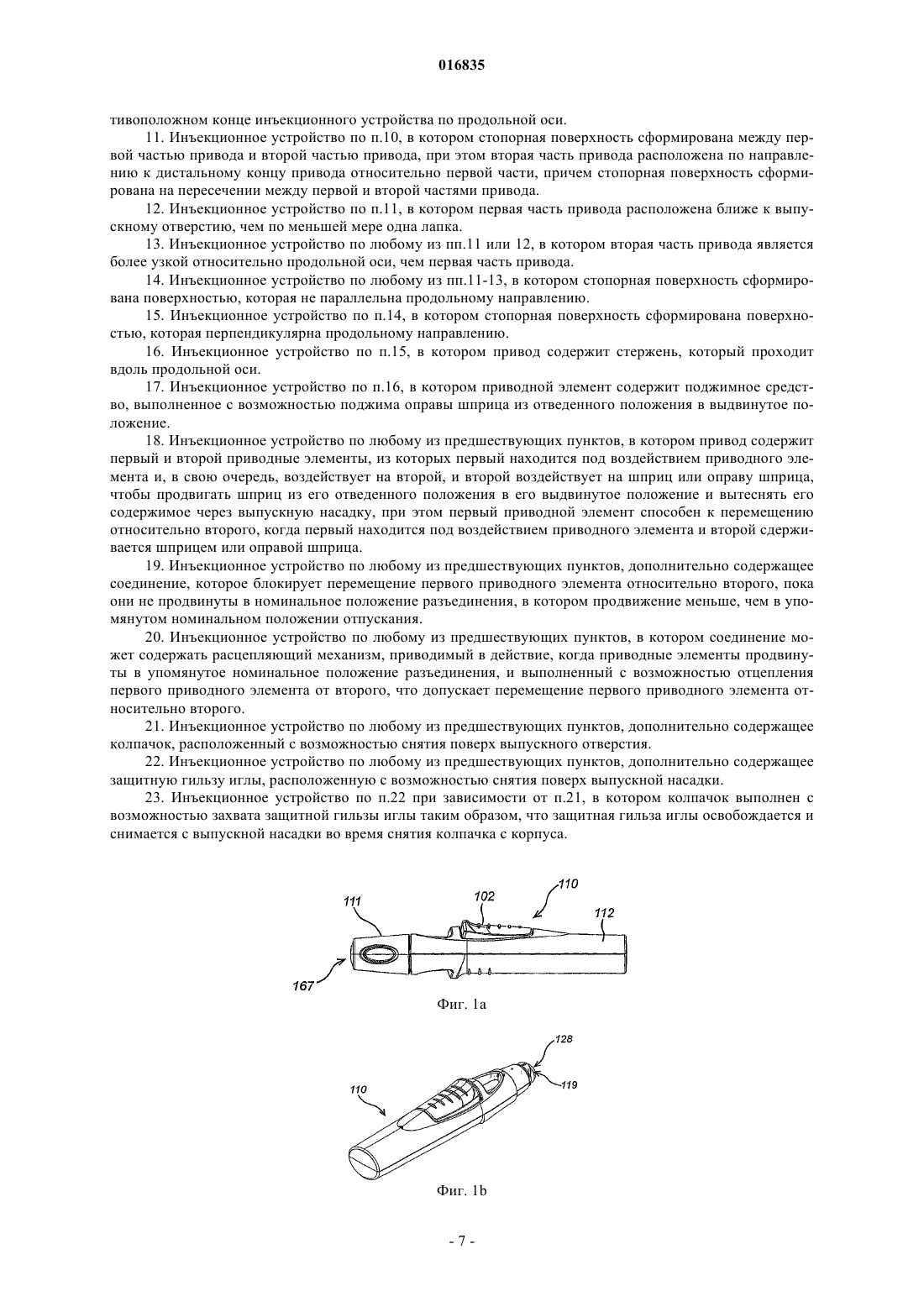

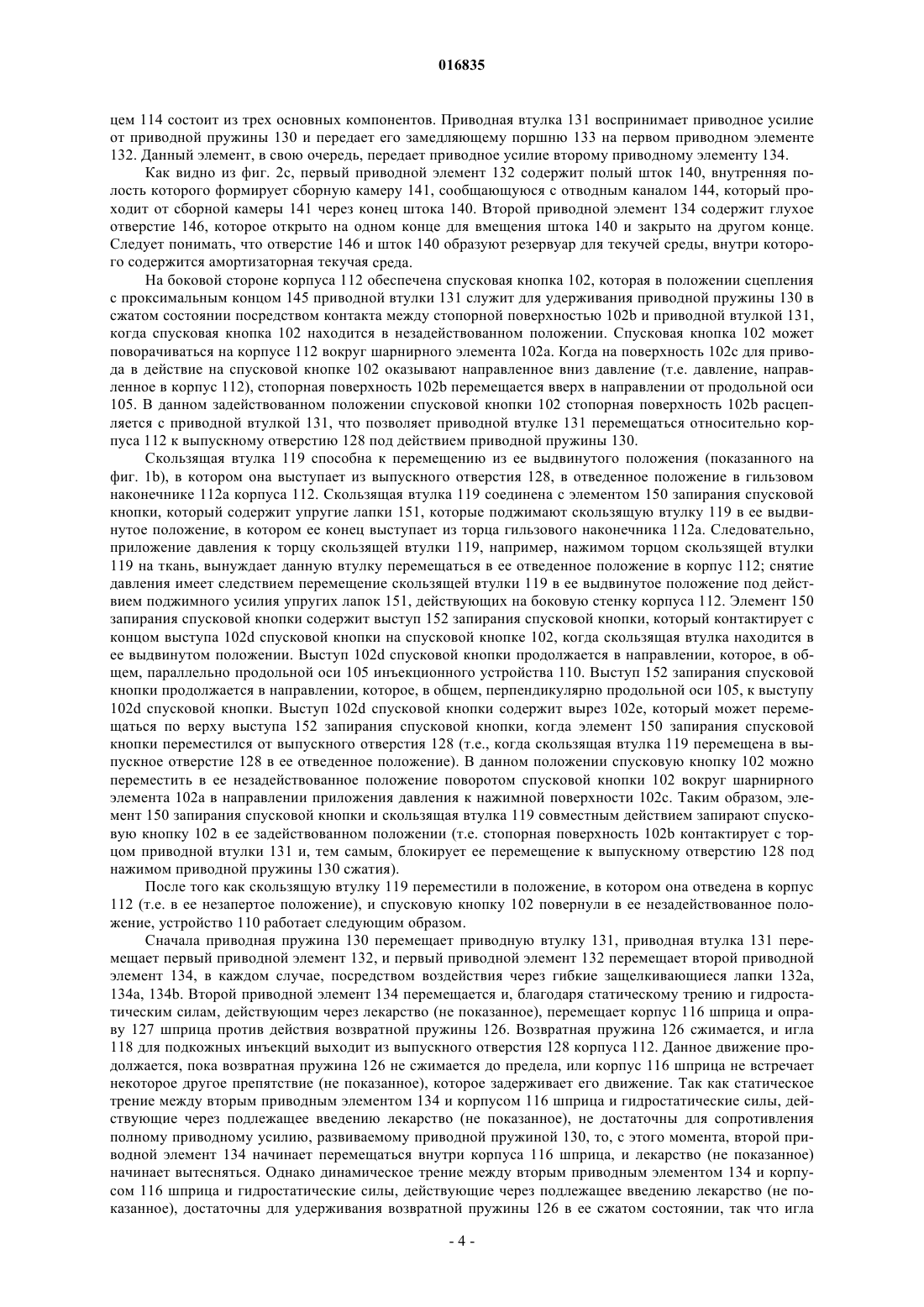

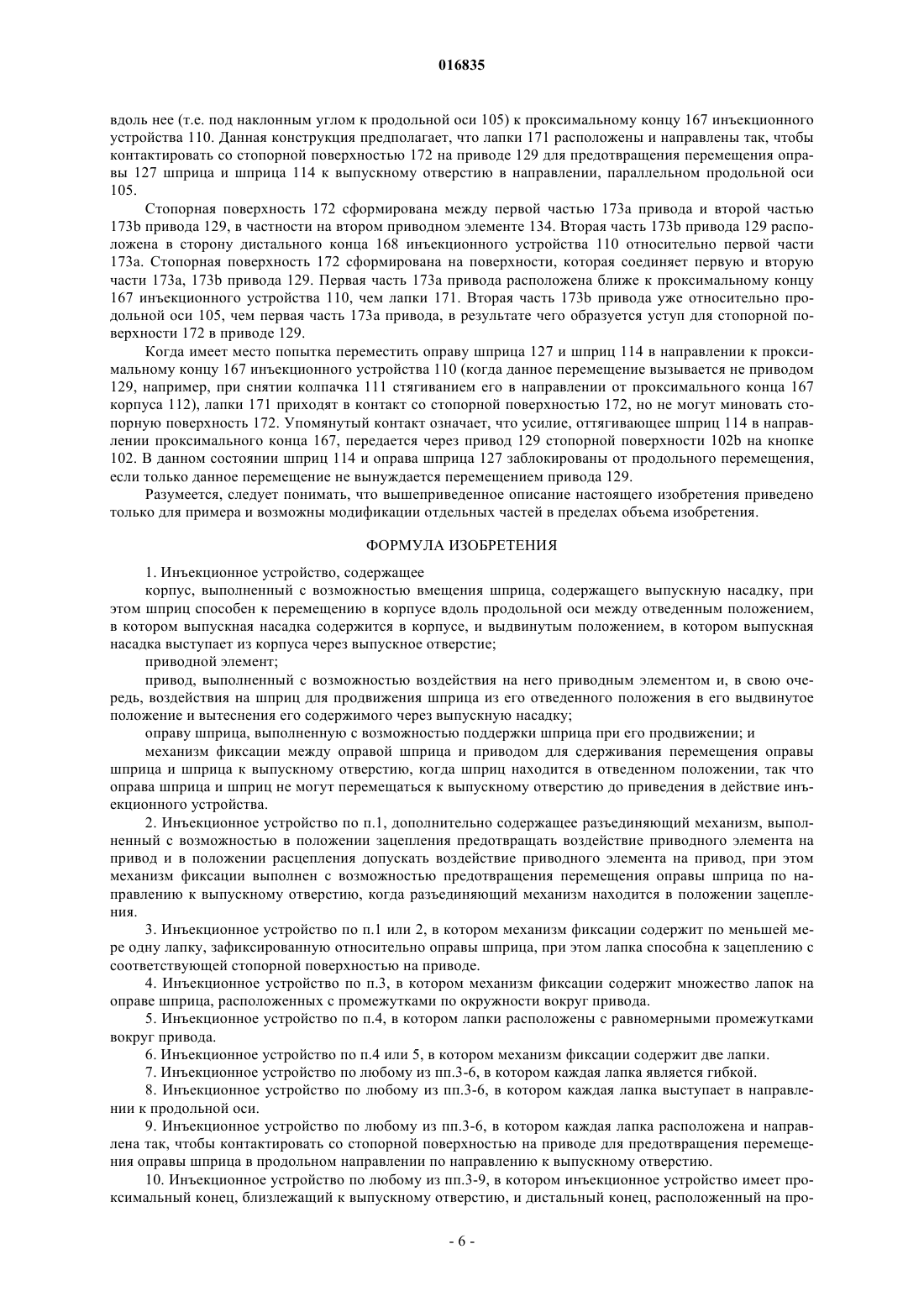

Инъекционное устройство (110) содержит механизм (170) фиксации между оправой (127) шприца и приводным механизмом (129) инъекционного устройства. Привод сформирован таким образом,чтобы сдерживать перемещение оправы (127) шприца и шприца (114), удерживаемого оправой(127) шприца, к выпускному отверстию (128) инъекционного устройства, когда сам привод не принуждается к движению в направлении к выпускному отверстию. Данное решение помогает предотвращать повреждение шприца до приведения в действие инъекционного устройства. Дженнингз Дуглас Иван (GB) Медведев В.Н. (RU)(71)(73) Заявитель и патентовладелец: ЦИЛАГ ГМБХ ИНТЕРНЭШНЛ (CH) 016835 Область техники Настоящее изобретение относится к инъекционному устройству такого типа, которое содержит шприц и которое выдвигает шприц, вытесняет его содержимое и затем автоматически отводит шприц назад. Предшествующий уровень техники Инъекционные устройства предложены в заявках WO 95/35126 и ЕР-А-0516473. В данных устройствах применяют приводную пружину и некоторый вид разъединяющего механизма, который отпускает шприц из-под действия приводной пружины после того, как его содержимое считается вытесненным,чтобы создать возможность его отведения возвратной пружиной. Как правило, возвратная пружина является сравнительно слабой, так как ее возвратное усилие должно преодолеваться приводной пружиной, даже когда приводная пружина воздействует на различные компоненты инъекционного устройства и шприц в течение цикла инъекции. Данная особенность может создать проблему, когда инъекционное устройство используют с герметичными шприцами для подкожных инъекций, которые обычно содержат герметично закрытые крышку, защитную гильзу или чехол иглы, которая(ый) закрывает иглу для подкожных инъекций и обеспечивает стерильность содержимого шприца. Конечно, стерильность содержимого шприца необходимо сохранять до момента введения, что означает для многих устройств, которые предназначены для одноразового использования, что чехол следует снимать, когда шприц находится внутри инъекционного устройства. Обычно действие, необходимое для снятия чехла со шприца, состоит в простом стягивании чехла со шприца, для чего требуется усилие свыше 20 Н. Такое усилие значительно больше, чем возвратное усилие возвратной пружины, так что шприц будет вытягиваться из инъекционного устройства при удалении чехла, и, когда чехол снят, шприц будет резко возвращаться на место. Подобная операция не является наилучшим способом обращения со шприцем. Удар может повредить шприц, возможно повреждение иглы и возможны проблемы с повторным сцеплением шприца с компонентами инъекционного устройства, предназначенными для воздействия на шприц. Даже в случаях, когда возвратная пружина отсутствует, например, когда шприц удерживается на месте силой трения с компонентами инъекционного устройства, все же будет возникать проблема сдвигания шприца к компонентам инъекционного устройства,предназначенным для воздействия на шприц. Кроме того, существует проблема, обусловленная тем, что шприц, как правило, способен к перемещению в направлении из инъекционного устройства. Случайное приведение в действие приводной пружины вследствие механического повреждения разъединяющего механизма приводной пружины (например, спускового элемента) может произойти, например, при падении устройства на твердую поверхность. Упомянутое случайное приведение в действие может вызвать ненамеренное выдвижение шприца из устройства и вытеснение содержимого шприца. Данная случайность может привести к обнажению иглы шприца и повышению риска ненамеренных укола кожи и/или инфицирования. Сущность изобретения Инъекционное устройство в соответствии с настоящим изобретением предназначено для решения вышеупомянутых проблем. В соответствии с первым аспектом настоящего изобретения предлагается инъекционное устройство, содержащее корпус, выполненный с возможностью вмещения шприца, содержащего выпускную насадку, при этом шприц способен к перемещению в корпусе вдоль продольной оси, между отведенным положением, в котором выпускная насадка содержится в корпусе, и выдвинутым положением, в котором выпускная насадка выступает из корпуса через выпускное отверстие; приводной элемент (активатор); привод, выполненный с возможностью воздействия на него приводным элементом и, в свою очередь, воздействия на шприц для продвижения шприца из его отведенного положения в его выдвинутое положение и вытеснения его содержимого через выпускную насадку; оправу шприца, выполненную с возможностью поддержки шприца, когда он продвигается; и механизм фиксации между оправой шприца и приводом, выполненный с возможностью сдерживания перемещения оправы шприца и шприца к выпускному отверстию, когда шприц находится в его отведенном положении, так что оправа шприца и шприц не могут перемещаться к выпускному отверстию до приведения в действие инъекционного устройства. Следовательно, оправа шприца и шприц не могут перемещаться к выпускному отверстию до приведения в действие инъекционного устройства. Поскольку механизм фиксации встроен в привод, то отсутствует потребность в отдельном, независимом механизме фиксации. Оправа шприца деблокируется автоматически (т.е. получает возможность перемещения к выпускному отверстию), когда привод перемещается и, тем самым, вынуждает шприц и оправу шприца перемещаться в выдвинутое положение. Посредством предотвращения выхода оправы шприца из выпускного отверстия (если упомянутый выход не происходит во время последовательности приведения в действие инъекционного устройства) предотвращается порча шприца и его содержимого. Кроме того, данное решение способствует предотвращению случайного приведения в действие инъекционного устройства, например при падении инъекционного устройства на твердую поверхность.-1 016835 В предпочтительном варианте инъекционное устройство содержит разъединяющий механизм, выполненный с возможностью, в положении зацепления, предотвращать воздействие приводного элемента на привод и, в положении расцепления, допускать воздействие приводного элемента на привод, при этом механизм фиксации выполнен с возможностью сдерживания перемещения оправы шприца к выпускному отверстию, когда разъединяющий механизм находится в положении зацепления. В предпочтительном варианте механизм фиксации содержит по меньшей мере одну лапку, зафиксированную относительно оправы шприца, при этом лапка способна к зацеплению с соответствующей стопорной поверхностью на приводе. В одном варианте осуществления настоящего изобретения механизм фиксации содержит множество лапок на оправе шприца, расположенных с промежутками по окружности вокруг привода. Данное решение обеспечивает более совершенную блокировку от перемещения шприца к выпускному отверстию. В предпочтительном варианте лапки могут располагаться с равномерными промежутками вокруг привода. В конкретном варианте осуществления настоящего изобретения механизм фиксации содержит две лапки. В предпочтительном варианте каждая лапка является гибкой и/или упругой. Данное решение позволяет вставлять привод в шприц через торец оправы шприца, так как лапки отгибаются наружу. В более предпочтительном варианте каждая лапка выступает в направлении к продольной оси. В предпочтительном варианте каждая лапка расположена и направлена так, чтобы контактировать со стопорной поверхностью на приводе для предотвращения перемещения оправы шприца в продольном направлении к выпускному отверстию. Инъекционное устройство имеет проксимальный конец, близлежащий к выпускному отверстию, и дистальный конец, расположенный на противоположном конце инъекционного устройства по продольной оси. В одном варианте осуществления настоящего изобретения стопорная поверхность сформирована между первой частью привода и второй частью привода, при этом вторая часть привода расположена в сторону дистального конца привода относительно первой части, причем стопорная поверхность сформирована на пересечении между первой и второй частями привода. В предпочтительном варианте первая часть привода расположена ближе к выпускному отверстию,чем по меньшей мере одна лапка. Вторая часть привода может быть уже относительно оси, чем первая часть привода. В предпочтительном варианте стопорная поверхность сформирована поверхностью, которая не параллельна продольному направлению. В более предпочтительном варианте стопорная поверхность сформирована поверхностью, которая перпендикулярна продольному направлению. В конкретном варианте осуществления настоящего изобретения привод содержит стержень, который продолжается вдоль продольной оси. В предпочтительном варианте приводной элемент содержит поджимное средство, выполненное с возможностью поджима оправы шприца из отведенного положения в выдвинутое положение. Приведенная конструктивная схема привода и лапок позволяет более широкому проксимальному концу привода проходить через лапки до такого места, в котором с прилеганием к лапкам расположена более узкая часть привода. В данном месте лапки отгибаются обратно в их нормальное ненапряженное положение и, тем самым, блокируют прохождение более широкого проксимального конца привода обратно через оправу шприца и из шприца. Данная блокировка означает, что оправа шприца не может перемещаться к выпускному отверстию, если она не перемещается вместе с приводом. В одном варианте осуществления настоящего изобретения привод содержит первый и второй приводные элементы, из которых первый находится под воздействием приводного элемента (активатора) и,в свою очередь, воздействует на второй, и второй воздействует на шприц или оправу шприца, чтобы продвигать шприц из его отведенного положения в его выдвинутое положение и вытеснять его содержимое через выпускную насадку, при этом первый приводной элемент способен к перемещению относительно второго, когда находится под воздействием приводного элемента, и второй сдерживается шприцем или оправой шприца. В предпочтительном варианте инъекционное устройство содержит соединение (сочленение), которое блокирует перемещение первого приводного элемента относительно второго, пока они не продвинуты в номинальное положение разъединения, в котором продвижение меньше, чем в упомянутом номинальном положении отпускания. В предпочтительном варианте соединение может содержать расцепляющий механизм, приводимый в действие, когда приводные элементы продвинуты в упомянутое номинальное положение разъединения,и выполненный с возможностью отцепления первого приводного элемента от второго, что допускает перемещение первого приводного элемента относительно второго. В одном варианте осуществления настоящего изобретения инъекционное устройство дополнитель-2 016835 но содержит колпачок, расположенный с возможностью снятия поверх выпускного отверстия. В предпочтительном варианте инъекционное устройство содержит защитную гильзу иглы, расположенную с возможностью снятия поверх выпускной насадки. Колпачок может быть выполнен с возможностью захвата защитной гильзы иглы таким образом, что защитная гильза иглы освобождается и снимается с выпускной насадки во время снятия колпачка с корпуса. Краткое описание фигур Ниже приведено описание изобретения для примера, со ссылкой на прилагаемые чертежи, на которых: фиг. 1 а - вид справа инъекционного устройства в соответствии с настоящим изобретением; фиг. 1b - вид в перспективе инъекционного устройства, показанного на фиг. 1, со снятым колпачком; фиг. 1c - вид в перспективе колпачка инъекционного устройства, показанного на фиг. 1; фиг. 2 а - вид справа с пространственным разделением компонентов инъекционного устройства, показанного на фиг. 1; фиг. 2b - вид справа сборки из компонентов инъекционного устройства, показанного на фиг. 1; фиг. 2c - вид в перспективе многокомпонентного привода, используемого в инъекционном устройстве, показанном на фиг. 1; фиг. 3 - вид в разрезе инъекционного устройства, показанного на фиг. 1. Подробное описание чертежей На фиг. 1 а представлен вид справа инъекционного устройства 110 в соответствии с настоящим изобретением. Инъекционное устройство 110 содержит корпус 112, колпачок 111, который можно снимать с проксимального конца 167 корпуса 112, и спусковую кнопку 102. Другие части устройства подробно описаны ниже. На фиг. 1b представлен вид в перспективе инъекционного устройства 110 в соответствии с настоящим изобретением, когда колпачок (не показанный) снят с конца упомянутого устройства. Конец корпуса 112 содержит выпускное отверстие 128, из которого, как можно видеть, выступает наружу конец втулки 119. На фиг. 1c представлен вид в перспективе колпачка 111 инъекционного устройства 110 в соответствии с настоящим изобретением. Колпачок 111 имеет центральный выступ 121, который устанавливается внутри втулки 119, когда колпачок 111 установлен на корпусе 112. На фиг. 2a представлен вид справа с пространственным разделением компонентов инъекционного устройства 110 в соответствии с настоящим изобретением, и на фиг. 2b представлен вид справа сборки из компонентов инъекционного устройства 110 в соответствии с настоящим изобретением без корпуса 112 или колпачка 111. Как показано, инъекционное устройство 110 содержит шприц 114 для подкожных инъекций традиционного типа, содержащий корпус 116 шприца, заканчивающийся выпускной насадкой на одном конце,в частности иглой 118 для подкожных инъекций, и фланцем 120 на другом конце. Традиционный плунжер, который обычно применялся бы для вытеснения содержимого шприца 114 вручную, удален и заменен приводным элементом (называемым далее вторым приводным элементом 134), который контактирует с пробкой 122 в шприце 114. Пробка 122 ограничивает подлежащее введению лекарство (не показанное) внутри корпуса 116 шприца. Хотя показанный шприц относится к типу шприцев для подкожного введения, такой тип не обязателен. С инъекционным устройством в соответствии с настоящим изобретением можно также применять чрескожные или баллистические кожные и подкожные шприцы. Как показано, инъекционное устройство 110 содержит возвратную пружину 126, которая поджимает шприц 114 из выдвинутого положения, в котором игла 118 выступает из отверстия 128 в гильзовом наконечнике 112 а корпуса 112, в отведенное положение, в котором игла 118 содержится в корпусе 112. Возвратная пружина 126 воздействует на шприц 114 через посредство оправы 127 шприца. Шприц 114 способен к перемещению вдоль продольной оси 105 инъекционного устройства 110, которая продолжается по центру по длине инъекционного устройства 110 от выпускного отверстия 128 на его проксимальном конце 167 до дистального конца 168. Внутри корпуса, на его дистальном конце 168, содержится приводной элемент, который в данном случае имеет форму приводной пружины 130 сжатия. Приводное усилие от приводной пружины 130 передается через многокомпонентный привод 129 на шприц 114, чтобы продвинуть шприц из его отведенного положения в его выдвинутое положение и вытеснить его содержимое через иглу 118. Привод 129 выполняет данную задачу путем воздействия непосредственно на лекарство и шприц 114. Гидростатические силы, действующие через лекарство, и, в меньшей степени, статическое трение между пробкой 122 и корпусом 116 шприца сначала обеспечивают их совместное продвижение, пока возвратная пружина 126 не сжимается до предела на оправе 127 шприца, или не встречается некоторое другое препятствие(не показанное), которое препятствует движению упомянутой оправы. На фиг. 2c представлен вид в перспективе с пространственным разделением компонентов многокомпонентного привода 129. Многокомпонентный привод 129 между приводной пружиной 130 и шпри-3 016835 цем 114 состоит из трех основных компонентов. Приводная втулка 131 воспринимает приводное усилие от приводной пружины 130 и передает его замедляющему поршню 133 на первом приводном элементе 132. Данный элемент, в свою очередь, передает приводное усилие второму приводному элементу 134. Как видно из фиг. 2c, первый приводной элемент 132 содержит полый шток 140, внутренняя полость которого формирует сборную камеру 141, сообщающуюся с отводным каналом 144, который проходит от сборной камеры 141 через конец штока 140. Второй приводной элемент 134 содержит глухое отверстие 146, которое открыто на одном конце для вмещения штока 140 и закрыто на другом конце. Следует понимать, что отверстие 146 и шток 140 образуют резервуар для текучей среды, внутри которого содержится амортизаторная текучая среда. На боковой стороне корпуса 112 обеспечена спусковая кнопка 102, которая в положении сцепления с проксимальным концом 145 приводной втулки 131 служит для удерживания приводной пружины 130 в сжатом состоянии посредством контакта между стопорной поверхностью 102b и приводной втулкой 131,когда спусковая кнопка 102 находится в незадействованном положении. Спусковая кнопка 102 может поворачиваться на корпусе 112 вокруг шарнирного элемента 102a. Когда на поверхность 102c для привода в действие на спусковой кнопке 102 оказывают направленное вниз давление (т.е. давление, направленное в корпус 112), стопорная поверхность 102b перемещается вверх в направлении от продольной оси 105. В данном задействованном положении спусковой кнопки 102 стопорная поверхность 102b расцепляется с приводной втулкой 131, что позволяет приводной втулке 131 перемещаться относительно корпуса 112 к выпускному отверстию 128 под действием приводной пружины 130. Скользящая втулка 119 способна к перемещению из ее выдвинутого положения (показанного на фиг. 1b), в котором она выступает из выпускного отверстия 128, в отведенное положение в гильзовом наконечнике 112a корпуса 112. Скользящая втулка 119 соединена с элементом 150 запирания спусковой кнопки, который содержит упругие лапки 151, которые поджимают скользящую втулку 119 в ее выдвинутое положение, в котором ее конец выступает из торца гильзового наконечника 112a. Следовательно,приложение давления к торцу скользящей втулки 119, например, нажимом торцом скользящей втулки 119 на ткань, вынуждает данную втулку перемещаться в ее отведенное положение в корпус 112; снятие давления имеет следствием перемещение скользящей втулки 119 в ее выдвинутое положение под действием поджимного усилия упругих лапок 151, действующих на боковую стенку корпуса 112. Элемент 150 запирания спусковой кнопки содержит выступ 152 запирания спусковой кнопки, который контактирует с концом выступа 102d спусковой кнопки на спусковой кнопке 102, когда скользящая втулка находится в ее выдвинутом положении. Выступ 102d спусковой кнопки продолжается в направлении, которое, в общем, параллельно продольной оси 105 инъекционного устройства 110. Выступ 152 запирания спусковой кнопки продолжается в направлении, которое, в общем, перпендикулярно продольной оси 105, к выступу 102d спусковой кнопки. Выступ 102d спусковой кнопки содержит вырез 102 е, который может перемещаться по верху выступа 152 запирания спусковой кнопки, когда элемент 150 запирания спусковой кнопки переместился от выпускного отверстия 128 (т.е., когда скользящая втулка 119 перемещена в выпускное отверстие 128 в ее отведенное положение). В данном положении спусковую кнопку 102 можно переместить в ее незадействованное положение поворотом спусковой кнопки 102 вокруг шарнирного элемента 102 а в направлении приложения давления к нажимной поверхности 102 с. Таким образом, элемент 150 запирания спусковой кнопки и скользящая втулка 119 совместным действием запирают спусковую кнопку 102 в ее задействованном положении (т.е. стопорная поверхность 102b контактирует с торцом приводной втулки 131 и, тем самым, блокирует ее перемещение к выпускному отверстию 128 под нажимом приводной пружины 130 сжатия). После того как скользящую втулку 119 переместили в положение, в котором она отведена в корпус 112 (т.е. в ее незапертое положение), и спусковую кнопку 102 повернули в ее незадействованное положение, устройство 110 работает следующим образом. Сначала приводная пружина 130 перемещает приводную втулку 131, приводная втулка 131 перемещает первый приводной элемент 132, и первый приводной элемент 132 перемещает второй приводной элемент 134, в каждом случае, посредством воздействия через гибкие защелкивающиеся лапки 132 а,134 а, 134b. Второй приводной элемент 134 перемещается и, благодаря статическому трению и гидростатическим силам, действующим через лекарство (не показанное), перемещает корпус 116 шприца и оправу 127 шприца против действия возвратной пружины 126. Возвратная пружина 126 сжимается, и игла 118 для подкожных инъекций выходит из выпускного отверстия 128 корпуса 112. Данное движение продолжается, пока возвратная пружина 126 не сжимается до предела, или корпус 116 шприца не встречает некоторое другое препятствие (не показанное), которое задерживает его движение. Так как статическое трение между вторым приводным элементом 134 и корпусом 116 шприца и гидростатические силы, действующие через подлежащее введению лекарство (не показанное), не достаточны для сопротивления полному приводному усилию, развиваемому приводной пружиной 130, то, с этого момента, второй приводной элемент 134 начинает перемещаться внутри корпуса 116 шприца, и лекарство (не показанное) начинает вытесняться. Однако динамическое трение между вторым приводным элементом 134 и корпусом 116 шприца и гидростатические силы, действующие через подлежащее введению лекарство (не показанное), достаточны для удерживания возвратной пружины 126 в ее сжатом состоянии, так что игла-4 016835 118 для подкожных инъекций остается выдвинутой. До того как второй приводной элемент 134 достигает конца его хода внутри корпуса 116 шприца, то есть до того, как содержимое шприца полностью вытесняется, гибкие защелкивающиеся лапки 134 а,134b, связывающие первый и второй приводные элементы 132, 134, достигают сужения 137, обеспеченного на приводном элементе 137 а защелок, который закреплен на конце оправы 127 шприца. Благодаря наклонным поверхностям на сужении 137, сужение 137 перемещает гибкие защелкивающиеся лапки 134 а, 134b внутрь из положения, показанного на фиг. 2 с, в положение, в котором гибкие защелкивающиеся лапки 134 а, 134b больше не связывают первый приводной элемент 132 со вторым приводным элементом 134. Как только происходит упомянутое перемещение, первый приводной элемент 132 больше не воздействует на второй приводной элемент 134, что позволяет первому приводному элементу 132 перемещаться относительно второго приводного элемента 134. Так как амортизаторная текучая среда содержится внутри резервуара (не показанного), образованного между торцом первого приводного элемента 132 и глухим отверстием 146 во втором приводном элементе 134, то объем резервуара будет стремиться к уменьшению по мере того, как первый приводной элемент 132 перемещается относительно второго приводного элемента 134, когда первый испытывает воздействие приводной пружины 130. По мере того как резервуар сжимается, амортизаторная текучая среда выталкивается через отводной канал 144 в сборную камеру 141. Следовательно, как только гибкие защелкивающиеся лапки 134 а, 134b высвобождаются, усилие, оказываемое приводной пружиной 130,действует на амортизаторную текучую среду и, тем самым, вынуждает ее протекать через сужение,сформированное отводным каналом 144, а также действует гидростатически через текучую среду и посредством трения между первым и вторым приводными элементами 132, 134, то есть через второй приводной элемент 134. Потери, связанные с потоком амортизаторной текучей среды, не ослабляют в значительной степени усилие, действующее на корпус шприца. Следовательно, возвратная пружина 126 остается сжатой, и игла для подкожных инъекций остается выдвинутой. Через некоторое время второй приводной элемент 134 завершает свое движение внутри корпуса 116 шприца и не может двигаться дальше. С этого момента содержимое шприца 114 полностью вытеснено, и действие усилия, оказываемого приводной пружиной 130, удерживает второй приводной элемент 134 в его конечном положении и продолжает принуждать амортизаторную текучую среду к протеканию через отводной канал 144, что позволяет первому приводному элементу 132 продолжать его перемещение. До того как резервуар для текучей среды опустошен, гибкие защелкивающиеся лапки 132 а, связывающие приводную втулку 131 с первым приводным элементом 132, достигают другого сужения (не показанного) внутри корпуса 112. Благодаря наклонным поверхностям на сужении, данное сужение перемещает гибкие защелкивающиеся лапки 132 а внутрь из показанного положения в положение, в котором упомянутые лапки больше не связывают приводную втулку 131 с первым приводным элементом 132. Как только происходит упомянутое перемещение, приводная втулка 131 больше не действует на первый приводной элемент 132, что позволяет им перемещаться друг относительно друга. Разумеется, с этого момента шприц 114 высвобождается, так как усилия, развиваемые приводной пружиной 130, больше не передаются на шприц 114, и единственное усилие, действующее на шприц, будет возвратным усилием возвратной пружины 126. Следовательно, при этом шприц 114 возвращается в его отведенное положение, и цикл инъекции завершается. Все вышеописанное происходит, разумеется, только после того, как колпачок 111 снят с конца корпуса 112. Конец шприца герметично закрыт чехлом 123. Центральный выступ 121 колпачка 111, который устанавливается внутри втулки 119, когда колпачок 111 установлен на корпусе 112, содержит фиксирующий элемент 125, который устанавливается в выступ 121. Фиксирующий элемент 125 содержит упругие выступы 125 а, которые направлены от выпускного отверстия 128. Данные упругие выступы 125 а деформируются, когда колпачок 111 устанавливают на корпус 112 поверх защитной гильзы или резинового чехла 123 иглы. В таком положении выступы 125 а плотно захватывают чехол 123 таким образом,что концы выступов немного вдавливаются в чехол 123, который может быть выполнен из резины. В результате вдавливания, когда колпачок 111 стягивают с корпуса 112, чехол 123 стягивается со шприца 114 вместе с колпачком 111. На фиг. 3 показано, как механизм 170 фиксации объединен всистему с инъекционным устройством 110 в соответствии с настоящим изобретением. Механизм 170 фиксации расположен на приводном элементе 137 а защелок таким образом, что всегда находится между оправой 127 шприца и приводом 129, чтобы сдерживать перемещение оправы 127 шприца и шприца 114 к проксимальному концу 167 инъекционного устройства, если только сам привод 129 не перемещается в данном направлении. Механизм фиксации содержит множество лапок 171, которые прикреплены к приводному элементу 137 а защелок таким образом, что они зафиксированы относительно оправы 127 шприца. Каждая лапка способна к зацеплению с соответствующей стопорной поверхностью 172 на приводе 129. Лапки 171 расположены с промежутками по окружности и на равном расстоянии вокруг продольной оси 105. Каждая лапка 171 является гибкой, что позволяет вставлять привод 129 в дистальный конец шприца 114 во время сборки устройства. Каждая лапка 171 выступает в направлении к продольной оси 105 и-5 016835 вдоль нее (т.е. под наклонным углом к продольной оси 105) к проксимальному концу 167 инъекционного устройства 110. Данная конструкция предполагает, что лапки 171 расположены и направлены так, чтобы контактировать со стопорной поверхностью 172 на приводе 129 для предотвращения перемещения оправы 127 шприца и шприца 114 к выпускному отверстию в направлении, параллельном продольной оси 105. Стопорная поверхность 172 сформирована между первой частью 173 а привода и второй частью 173b привода 129, в частности на втором приводном элементе 134. Вторая часть 173b привода 129 расположена в сторону дистального конца 168 инъекционного устройства 110 относительно первой части 173 а. Стопорная поверхность 172 сформирована на поверхности, которая соединяет первую и вторую части 173 а, 173b привода 129. Первая часть 173 а привода расположена ближе к проксимальному концу 167 инъекционного устройства 110, чем лапки 171. Вторая часть 173b привода уже относительно продольной оси 105, чем первая часть 173 а привода, в результате чего образуется уступ для стопорной поверхности 172 в приводе 129. Когда имеет место попытка переместить оправу шприца 127 и шприц 114 в направлении к проксимальному концу 167 инъекционного устройства 110 (когда данное перемещение вызывается не приводом 129, например, при снятии колпачка 111 стягиванием его в направлении от проксимального конца 167 корпуса 112), лапки 171 приходят в контакт со стопорной поверхностью 172, но не могут миновать стопорную поверхность 172. Упомянутый контакт означает, что усилие, оттягивающее шприц 114 в направлении проксимального конца 167, передается через привод 129 стопорной поверхности 102b на кнопке 102. В данном состоянии шприц 114 и оправа шприца 127 заблокированы от продольного перемещения,если только данное перемещение не вынуждается перемещением привода 129. Разумеется, следует понимать, что вышеприведенное описание настоящего изобретения приведено только для примера и возможны модификации отдельных частей в пределах объема изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Инъекционное устройство, содержащее корпус, выполненный с возможностью вмещения шприца, содержащего выпускную насадку, при этом шприц способен к перемещению в корпусе вдоль продольной оси между отведенным положением,в котором выпускная насадка содержится в корпусе, и выдвинутым положением, в котором выпускная насадка выступает из корпуса через выпускное отверстие; приводной элемент; привод, выполненный с возможностью воздействия на него приводным элементом и, в свою очередь, воздействия на шприц для продвижения шприца из его отведенного положения в его выдвинутое положение и вытеснения его содержимого через выпускную насадку; оправу шприца, выполненную с возможностью поддержки шприца при его продвижении; и механизм фиксации между оправой шприца и приводом для сдерживания перемещения оправы шприца и шприца к выпускному отверстию, когда шприц находится в отведенном положении, так что оправа шприца и шприц не могут перемещаться к выпускному отверстию до приведения в действие инъекционного устройства. 2. Инъекционное устройство по п.1, дополнительно содержащее разъединяющий механизм, выполненный с возможностью в положении зацепления предотвращать воздействие приводного элемента на привод и в положении расцепления допускать воздействие приводного элемента на привод, при этом механизм фиксации выполнен с возможностью предотвращения перемещения оправы шприца по направлению к выпускному отверстию, когда разъединяющий механизм находится в положении зацепления. 3. Инъекционное устройство по п.1 или 2, в котором механизм фиксации содержит по меньшей мере одну лапку, зафиксированную относительно оправы шприца, при этом лапка способна к зацеплению с соответствующей стопорной поверхностью на приводе. 4. Инъекционное устройство по п.3, в котором механизм фиксации содержит множество лапок на оправе шприца, расположенных с промежутками по окружности вокруг привода. 5. Инъекционное устройство по п.4, в котором лапки расположены с равномерными промежутками вокруг привода. 6. Инъекционное устройство по п.4 или 5, в котором механизм фиксации содержит две лапки. 7. Инъекционное устройство по любому из пп.3-6, в котором каждая лапка является гибкой. 8. Инъекционное устройство по любому из пп.3-6, в котором каждая лапка выступает в направлении к продольной оси. 9. Инъекционное устройство по любому из пп.3-6, в котором каждая лапка расположена и направлена так, чтобы контактировать со стопорной поверхностью на приводе для предотвращения перемещения оправы шприца в продольном направлении по направлению к выпускному отверстию. 10. Инъекционное устройство по любому из пп.3-9, в котором инъекционное устройство имеет проксимальный конец, близлежащий к выпускному отверстию, и дистальный конец, расположенный на про-6 016835 тивоположном конце инъекционного устройства по продольной оси. 11. Инъекционное устройство по п.10, в котором стопорная поверхность сформирована между первой частью привода и второй частью привода, при этом вторая часть привода расположена по направлению к дистальному концу привода относительно первой части, причем стопорная поверхность сформирована на пересечении между первой и второй частями привода. 12. Инъекционное устройство по п.11, в котором первая часть привода расположена ближе к выпускному отверстию, чем по меньшей мере одна лапка. 13. Инъекционное устройство по любому из пп.11 или 12, в котором вторая часть привода является более узкой относительно продольной оси, чем первая часть привода. 14. Инъекционное устройство по любому из пп.11-13, в котором стопорная поверхность сформирована поверхностью, которая не параллельна продольному направлению. 15. Инъекционное устройство по п.14, в котором стопорная поверхность сформирована поверхностью, которая перпендикулярна продольному направлению. 16. Инъекционное устройство по п.15, в котором привод содержит стержень, который проходит вдоль продольной оси. 17. Инъекционное устройство по п.16, в котором приводной элемент содержит поджимное средство, выполненное с возможностью поджима оправы шприца из отведенного положения в выдвинутое положение. 18. Инъекционное устройство по любому из предшествующих пунктов, в котором привод содержит первый и второй приводные элементы, из которых первый находится под воздействием приводного элемента и, в свою очередь, воздействует на второй, и второй воздействует на шприц или оправу шприца,чтобы продвигать шприц из его отведенного положения в его выдвинутое положение и вытеснять его содержимое через выпускную насадку, при этом первый приводной элемент способен к перемещению относительно второго, когда первый находится под воздействием приводного элемента и второй сдерживается шприцем или оправой шприца. 19. Инъекционное устройство по любому из предшествующих пунктов, дополнительно содержащее соединение, которое блокирует перемещение первого приводного элемента относительно второго, пока они не продвинуты в номинальное положение разъединения, в котором продвижение меньше, чем в упомянутом номинальном положении отпускания. 20. Инъекционное устройство по любому из предшествующих пунктов, в котором соединение может содержать расцепляющий механизм, приводимый в действие, когда приводные элементы продвинуты в упомянутое номинальное положение разъединения, и выполненный с возможностью отцепления первого приводного элемента от второго, что допускает перемещение первого приводного элемента относительно второго. 21. Инъекционное устройство по любому из предшествующих пунктов, дополнительно содержащее колпачок, расположенный с возможностью снятия поверх выпускного отверстия. 22. Инъекционное устройство по любому из предшествующих пунктов, дополнительно содержащее защитную гильзу иглы, расположенную с возможностью снятия поверх выпускной насадки. 23. Инъекционное устройство по п.22 при зависимости от п.21, в котором колпачок выполнен с возможностью захвата защитной гильзы иглы таким образом, что защитная гильза иглы освобождается и снимается с выпускной насадки во время снятия колпачка с корпуса.
