Запорное устройство для труб бака накопителя
Номер патента: 16970
Опубликовано: 30.08.2012
Авторы: Дорохин Сергей Валерьевич, Федоров Александр Владимирович, Мельников Анатолий Александрович
Формула / Реферат
1. Запорное устройство для труб бака накопителя, содержащее неподвижную опорную раму, поворотную рамку-коромысло, установленную на одной из боковых сторон опорной рамы и снабженную поворотной рамкой-рукояткой с эксцентриковым захватом свободной стороны опорной рамы, а также содержащее первую и вторую самоустанавливающиеся герметичные пробки-заглушки торцов откачной трубы и трубы вакуумирования соответственно, причем первая пробка-заглушка установлена подвижно на поворотной рамке-коромысле, а вторая пробка-заглушка снабжена шаровым пальцем и прижимной пружиной, установленной на шаровом пальце соосно ему, отличающееся тем, что первая пробка-заглушка выполнена с возможностью поворота вокруг своей оси, а вторая кинематически соединена с поворотной рамкой-коромыслом и установлена подвижно на головке шарового пальца, жестко связанного с поворотной рамкой-коромыслом.
2. Запорное устройство по п.1, отличающееся тем, что первая пробка-заглушка торца откачной трубы снабжена втулкой с зазором относительно оси вращения, а вторая пробка установлена с зазором на головке шарового пальца, свободный конец которого жестко закреплен на прижимной пластине, установленной на поворотной раме-коромысле, при этом прижимная пружина второй пробки-заглушки установлена между этой подвижной пробкой-заглушкой и прижимной пластиной поворотной рамы-коромысла.
Текст

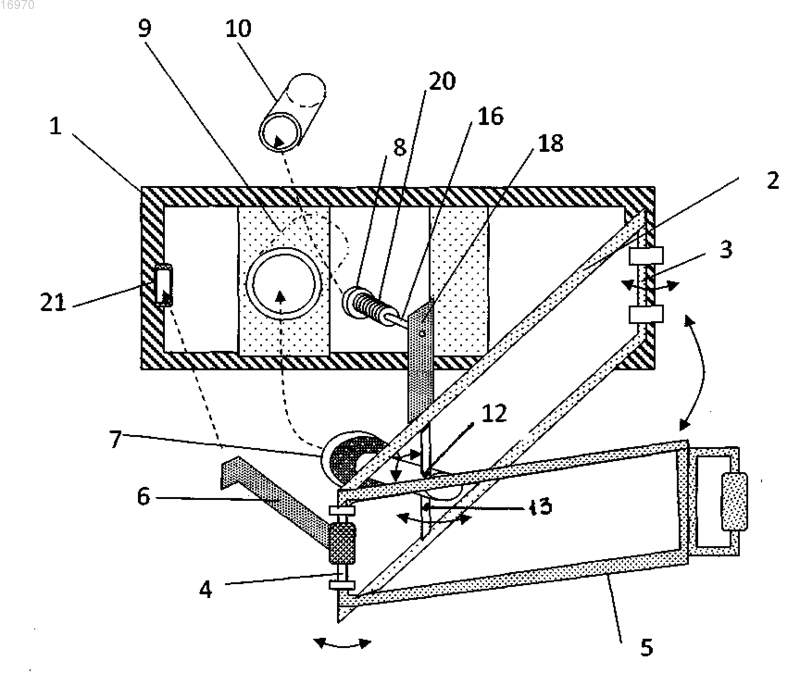

ИСПРАВЛЕННОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ 2010.04.20 ЗАПОРНОЕ УСТРОЙСТВО ДЛЯ ТРУБ БАКА НАКОПИТЕЛЯ Изобретение относится к сантехнике железнодорожного транспорта, конкретно к запорной арматуре труб бака - накопителя туалетных стоков. Запорное устройство содержит неподвижную опорную раму 1, поворотную рамку-коромысло 2 с осью вращения 3, установленную на одной из боковых сторон опорной рамы 1. На поворотной рамке-коромысле 2 установлены эксцентриковая ось 4, на которой установлены поворотная рамка-рукоятка 5, снабженная запорной пластиной 6 с Г-образным захватом, образующей вместе с эксцентриковой осью 4 эксцентриковый механизм захвата свободной стороны опорной рамы 1, а также на ней установлены первая 7 и вторая 8 самоустанавливающиеся герметичные пробки-заглушки торцов откачной трубы 9 и трубы 10 вакуумирования соответственно. Устройство обладает повышенной надежностью герметизации за счет увеличенной степени свободы движения герметичных пробок и увеличения прижимной силы их к горловинам труб бака накопителя. Примечание: библиография отражает состояние при переиздании
МПК / Метки
МПК: B61D 35/00
Метки: накопителя, устройство, бака, запорное, труб
