Запорное устройство системы водоснабжения пассажирского вагона

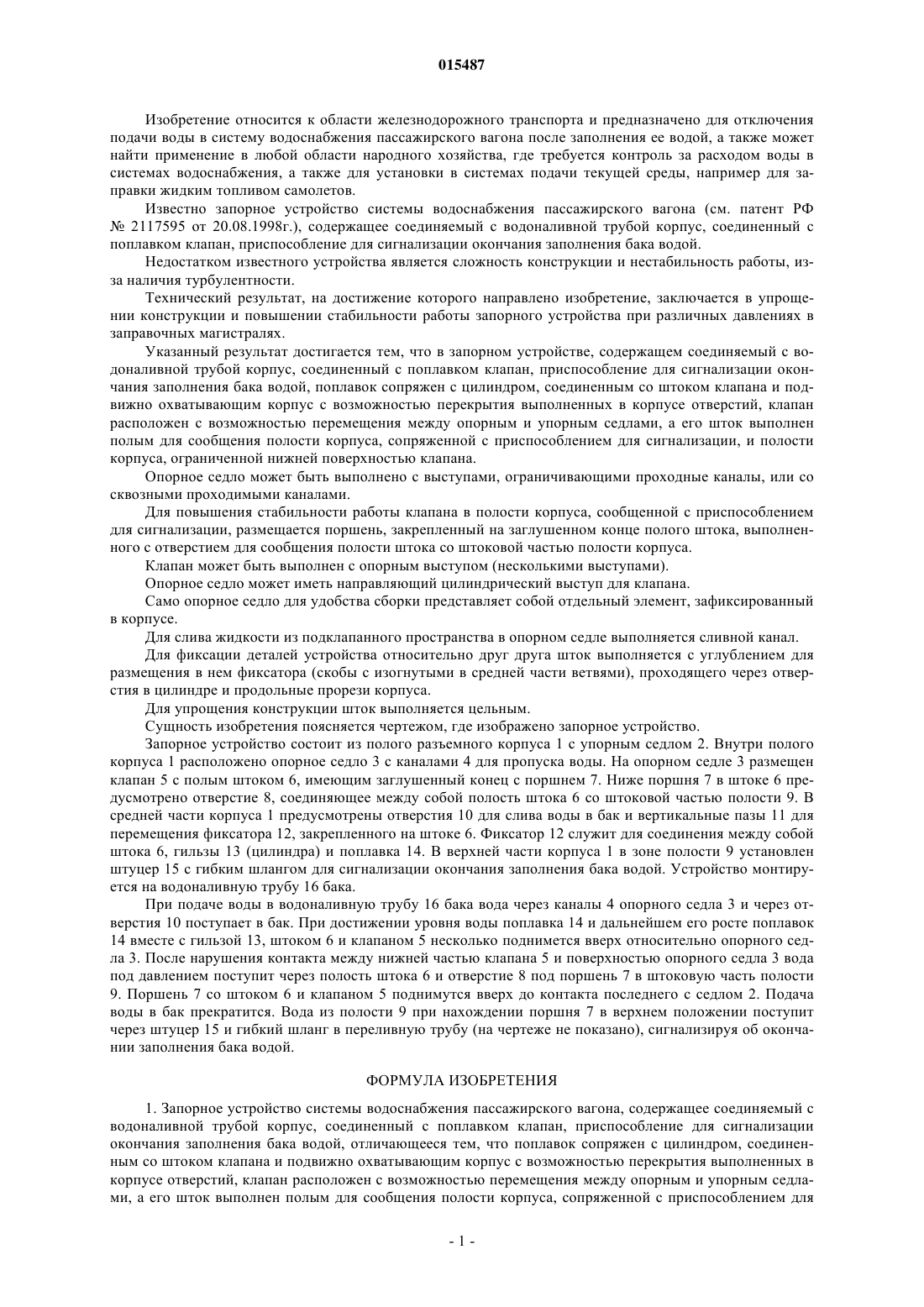

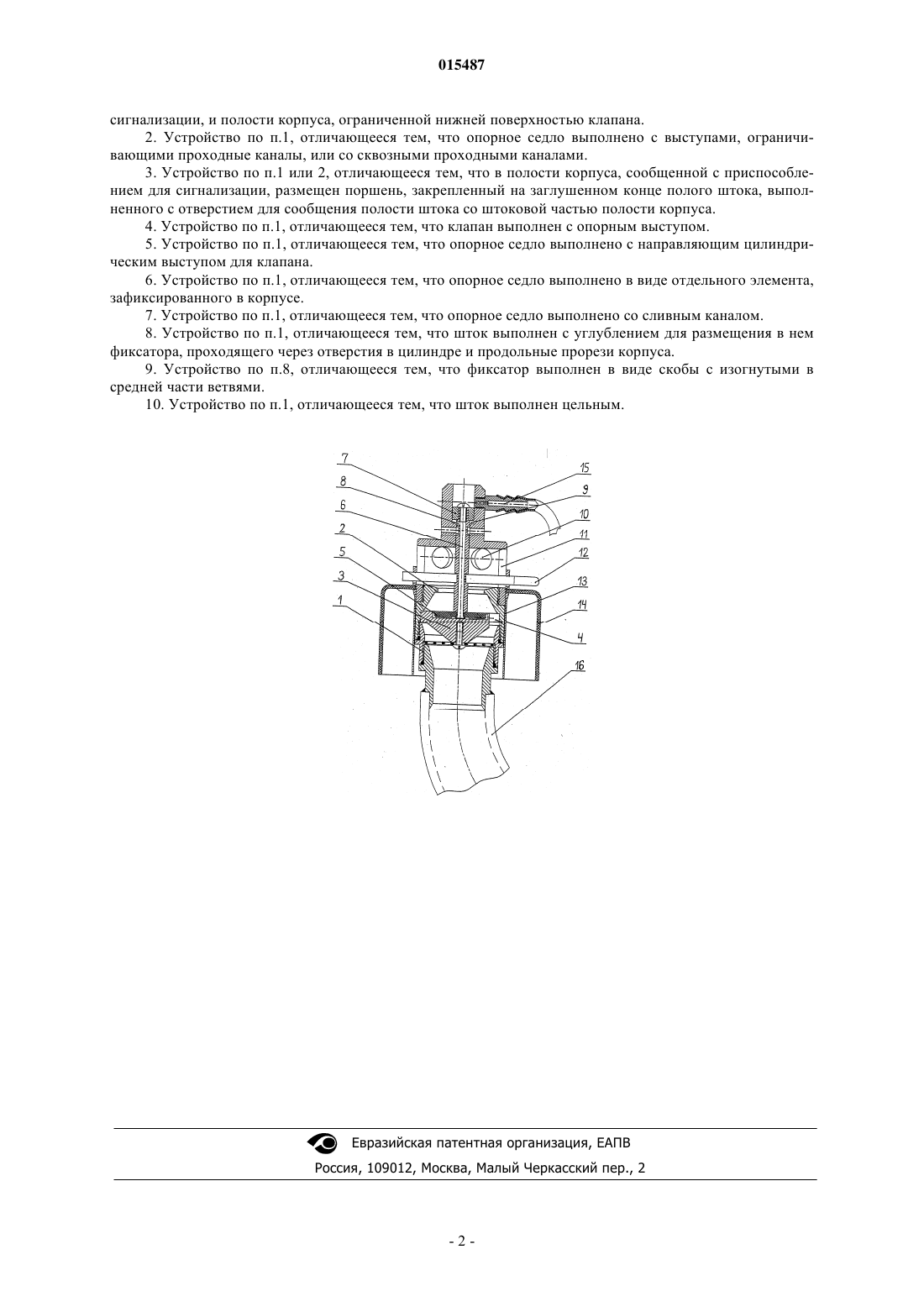

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента ЗАПОРНОЕ УСТРОЙСТВО СИСТЕМЫ ВОДОСНАБЖЕНИЯ ПАССАЖИРСКОГО ВАГОНА Изобретение относится к железнодорожному транспорту. Запорное устройство содержит соединяемый с водоналивной трубой корпус, соединенный с поплавком клапан, приспособление для сигнализации окончания заполнения бака водой. Особенностью устройства является использование цилиндра (гильзы), соединенного с поплавком с возможностью постепенного перекрытия выполненных в корпусе отверстий. Клапан расположен с возможностью перемещения между опорным и упорным седлами, а его шток выполнен полым для сообщения полости,сопряженной с системой сигнализации, и подклапанной полости.(71)(73) Заявитель и патентовладелец: ДЕРГАЧЕВ ЭДУАРД ПЕТРОВИЧ (RU) 015487 Изобретение относится к области железнодорожного транспорта и предназначено для отключения подачи воды в систему водоснабжения пассажирского вагона после заполнения ее водой, а также может найти применение в любой области народного хозяйства, где требуется контроль за расходом воды в системах водоснабжения, а также для установки в системах подачи текущей среды, например для заправки жидким топливом самолетов. Известно запорное устройство системы водоснабжения пассажирского вагона (см. патент РФ 2117595 от 20.08.1998 г.), содержащее соединяемый с водоналивной трубой корпус, соединенный с поплавком клапан, приспособление для сигнализации окончания заполнения бака водой. Недостатком известного устройства является сложность конструкции и нестабильность работы, изза наличия турбулентности. Технический результат, на достижение которого направлено изобретение, заключается в упрощении конструкции и повышении стабильности работы запорного устройства при различных давлениях в заправочных магистралях. Указанный результат достигается тем, что в запорном устройстве, содержащем соединяемый с водоналивной трубой корпус, соединенный с поплавком клапан, приспособление для сигнализации окончания заполнения бака водой, поплавок сопряжен с цилиндром, соединенным со штоком клапана и подвижно охватывающим корпус с возможностью перекрытия выполненных в корпусе отверстий, клапан расположен с возможностью перемещения между опорным и упорным седлами, а его шток выполнен полым для сообщения полости корпуса, сопряженной с приспособлением для сигнализации, и полости корпуса, ограниченной нижней поверхностью клапана. Опорное седло может быть выполнено с выступами, ограничивающими проходные каналы, или со сквозными проходимыми каналами. Для повышения стабильности работы клапана в полости корпуса, сообщенной с приспособлением для сигнализации, размещается поршень, закрепленный на заглушенном конце полого штока, выполненного с отверстием для сообщения полости штока со штоковой частью полости корпуса. Клапан может быть выполнен с опорным выступом (несколькими выступами). Опорное седло может иметь направляющий цилиндрический выступ для клапана. Само опорное седло для удобства сборки представляет собой отдельный элемент, зафиксированный в корпусе. Для слива жидкости из подклапанного пространства в опорном седле выполняется сливной канал. Для фиксации деталей устройства относительно друг друга шток выполняется с углублением для размещения в нем фиксатора (скобы с изогнутыми в средней части ветвями), проходящего через отверстия в цилиндре и продольные прорези корпуса. Для упрощения конструкции шток выполняется цельным. Сущность изобретения поясняется чертежом, где изображено запорное устройство. Запорное устройство состоит из полого разъемного корпуса 1 с упорным седлом 2. Внутри полого корпуса 1 расположено опорное седло 3 с каналами 4 для пропуска воды. На опорном седле 3 размещен клапан 5 с полым штоком 6, имеющим заглушенный конец с поршнем 7. Ниже поршня 7 в штоке 6 предусмотрено отверстие 8, соединяющее между собой полость штока 6 со штоковой частью полости 9. В средней части корпуса 1 предусмотрены отверстия 10 для слива воды в бак и вертикальные пазы 11 для перемещения фиксатора 12, закрепленного на штоке 6. Фиксатор 12 служит для соединения между собой штока 6, гильзы 13 (цилиндра) и поплавка 14. В верхней части корпуса 1 в зоне полости 9 установлен штуцер 15 с гибким шлангом для сигнализации окончания заполнения бака водой. Устройство монтируется на водоналивную трубу 16 бака. При подаче воды в водоналивную трубу 16 бака вода через каналы 4 опорного седла 3 и через отверстия 10 поступает в бак. При достижении уровня воды поплавка 14 и дальнейшем его росте поплавок 14 вместе с гильзой 13, штоком 6 и клапаном 5 несколько поднимется вверх относительно опорного седла 3. После нарушения контакта между нижней частью клапана 5 и поверхностью опорного седла 3 вода под давлением поступит через полость штока 6 и отверстие 8 под поршень 7 в штоковую часть полости 9. Поршень 7 со штоком 6 и клапаном 5 поднимутся вверх до контакта последнего с седлом 2. Подача воды в бак прекратится. Вода из полости 9 при нахождении поршня 7 в верхнем положении поступит через штуцер 15 и гибкий шланг в переливную трубу (на чертеже не показано), сигнализируя об окончании заполнения бака водой. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Запорное устройство системы водоснабжения пассажирского вагона, содержащее соединяемый с водоналивной трубой корпус, соединенный с поплавком клапан, приспособление для сигнализации окончания заполнения бака водой, отличающееся тем, что поплавок сопряжен с цилиндром, соединенным со штоком клапана и подвижно охватывающим корпус с возможностью перекрытия выполненных в корпусе отверстий, клапан расположен с возможностью перемещения между опорным и упорным седлами, а его шток выполнен полым для сообщения полости корпуса, сопряженной с приспособлением для-1 015487 сигнализации, и полости корпуса, ограниченной нижней поверхностью клапана. 2. Устройство по п.1, отличающееся тем, что опорное седло выполнено с выступами, ограничивающими проходные каналы, или со сквозными проходными каналами. 3. Устройство по п.1 или 2, отличающееся тем, что в полости корпуса, сообщенной с приспособлением для сигнализации, размещен поршень, закрепленный на заглушенном конце полого штока, выполненного с отверстием для сообщения полости штока со штоковой частью полости корпуса. 4. Устройство по п.1, отличающееся тем, что клапан выполнен с опорным выступом. 5. Устройство по п.1, отличающееся тем, что опорное седло выполнено с направляющим цилиндрическим выступом для клапана. 6. Устройство по п.1, отличающееся тем, что опорное седло выполнено в виде отдельного элемента,зафиксированного в корпусе. 7. Устройство по п.1, отличающееся тем, что опорное седло выполнено со сливным каналом. 8. Устройство по п.1, отличающееся тем, что шток выполнен с углублением для размещения в нем фиксатора, проходящего через отверстия в цилиндре и продольные прорези корпуса. 9. Устройство по п.8, отличающееся тем, что фиксатор выполнен в виде скобы с изогнутыми в средней части ветвями. 10. Устройство по п.1, отличающееся тем, что шток выполнен цельным.
