Запорное устройство

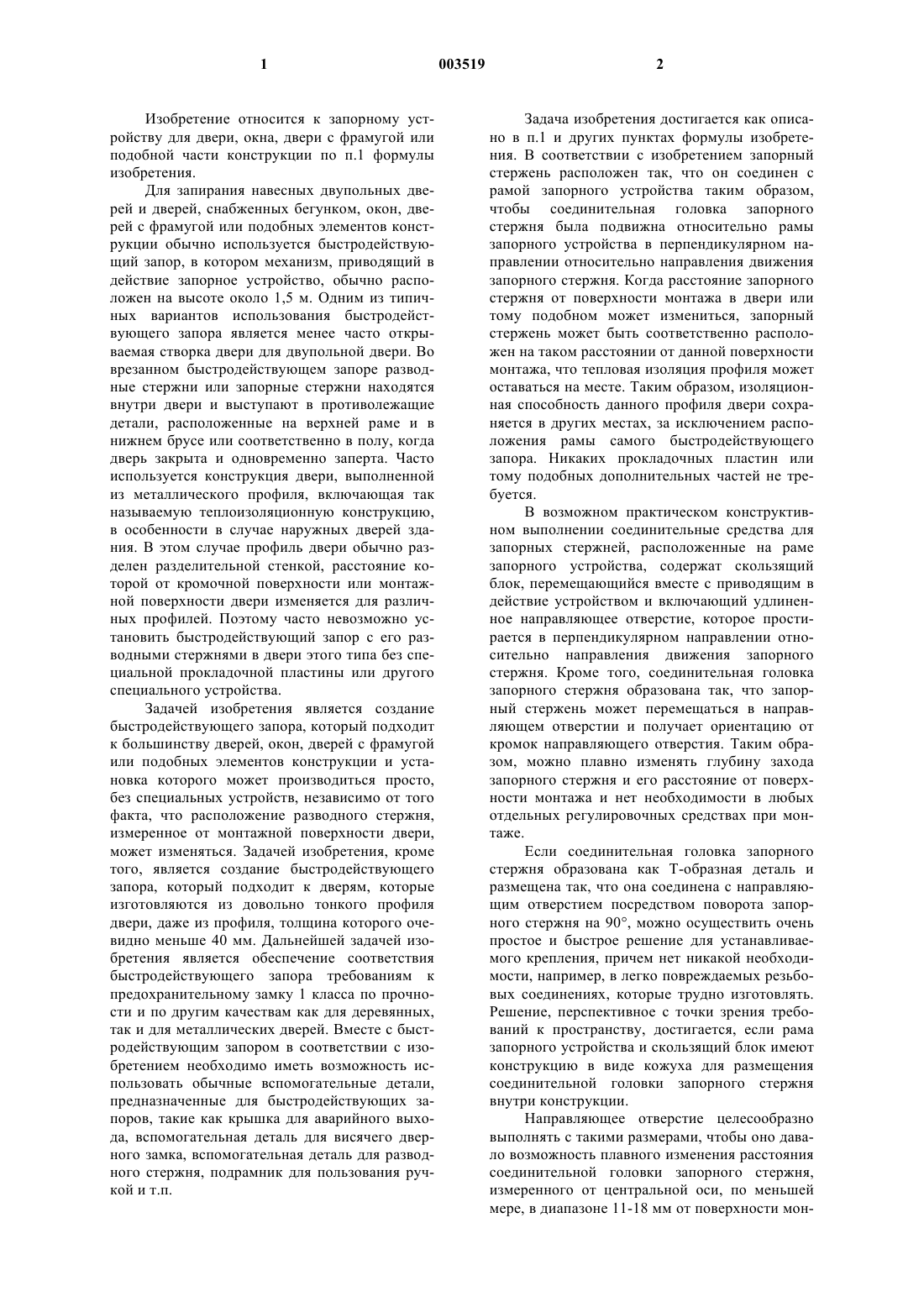

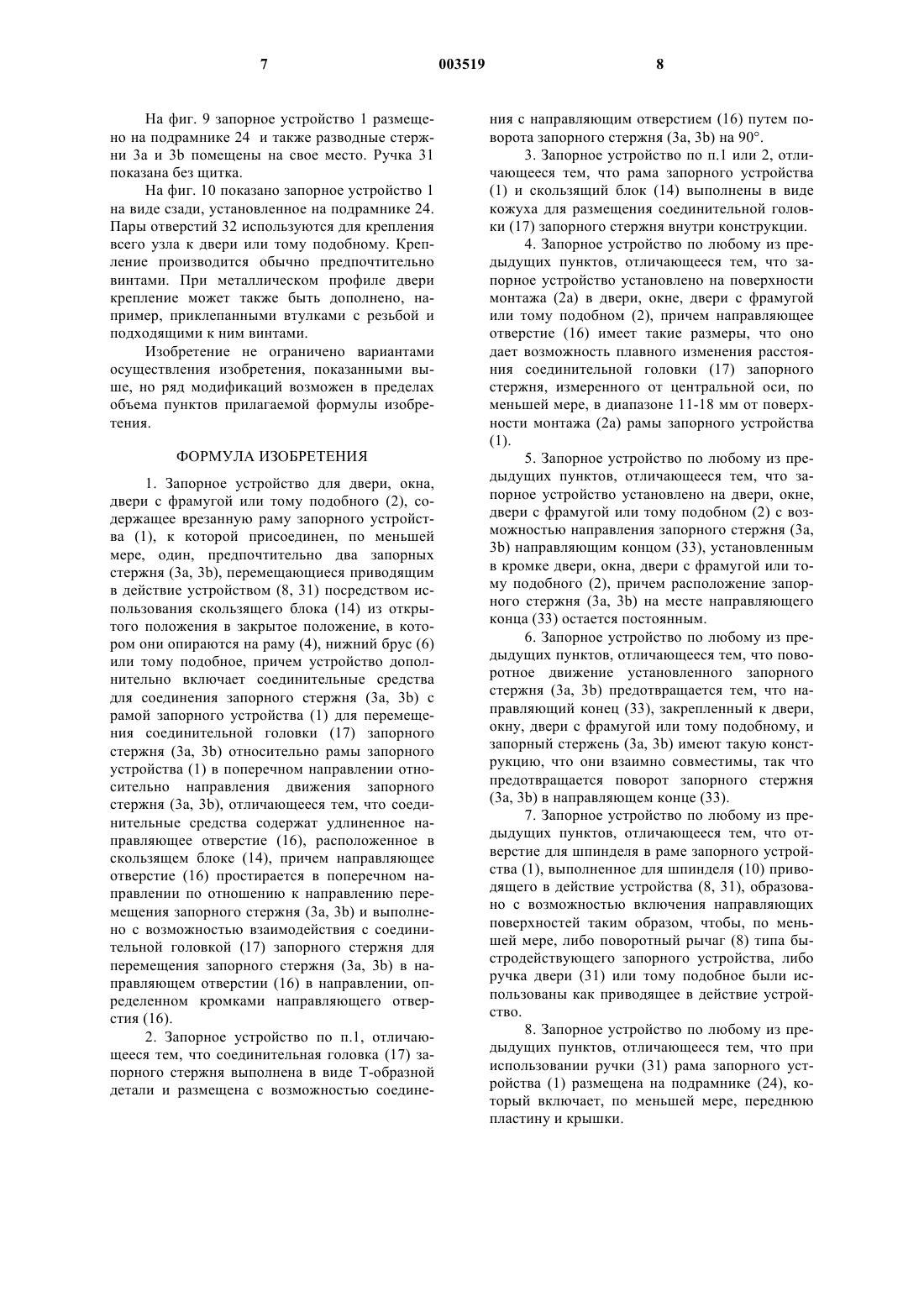

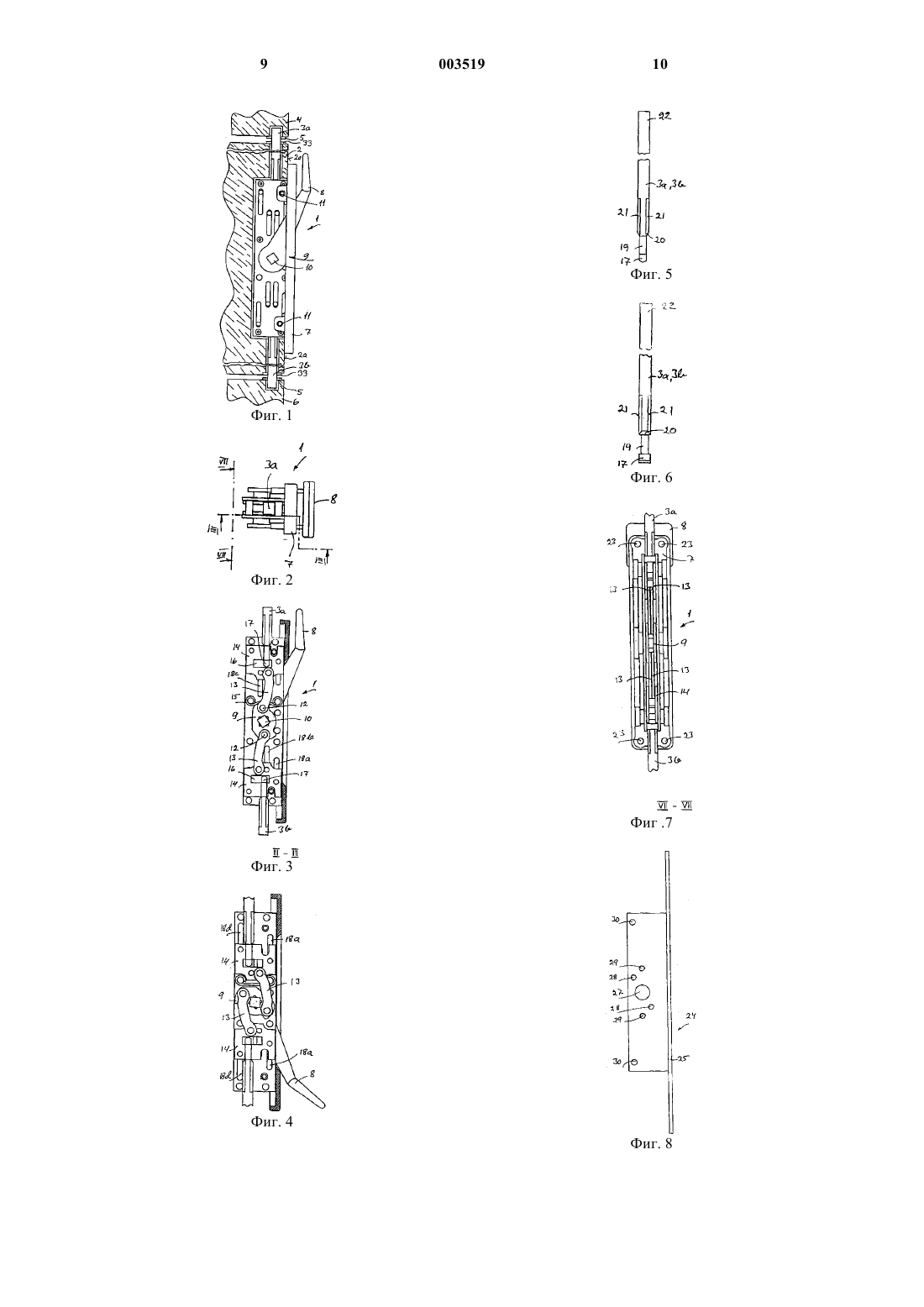

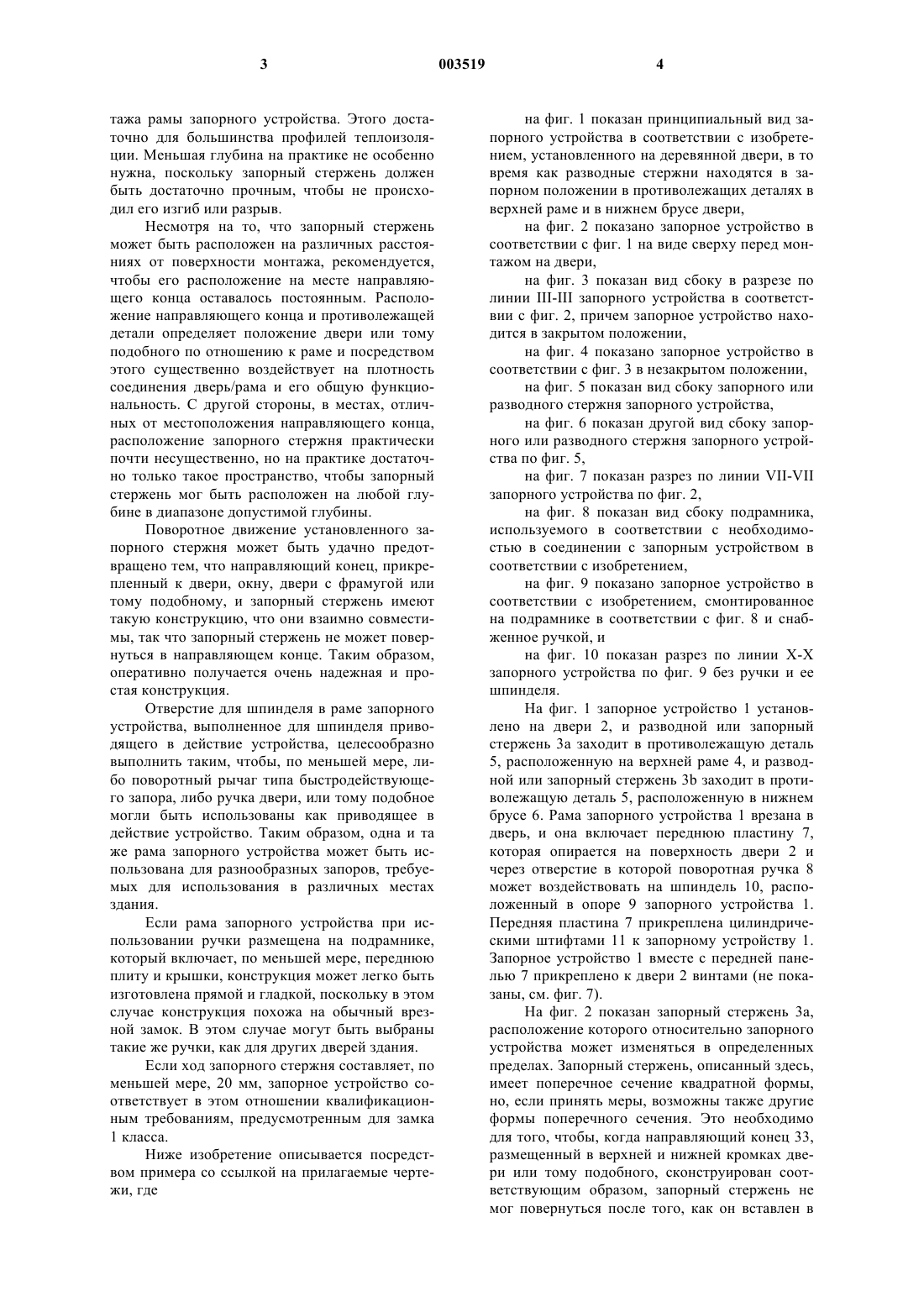

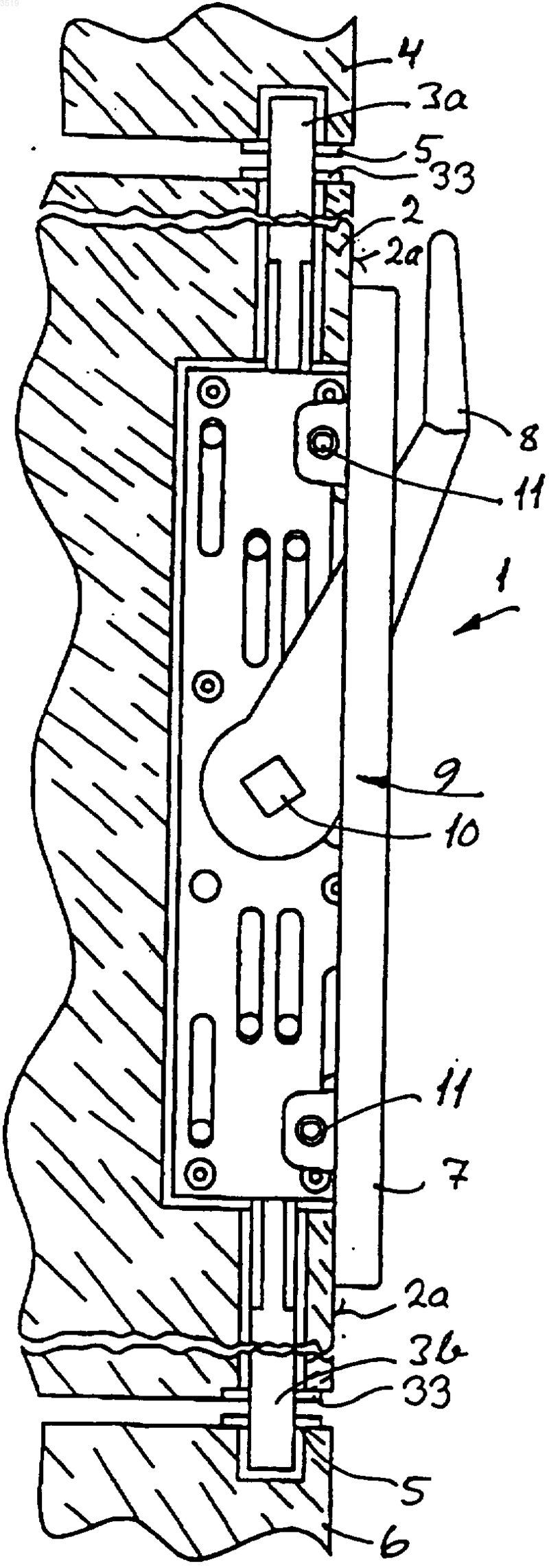

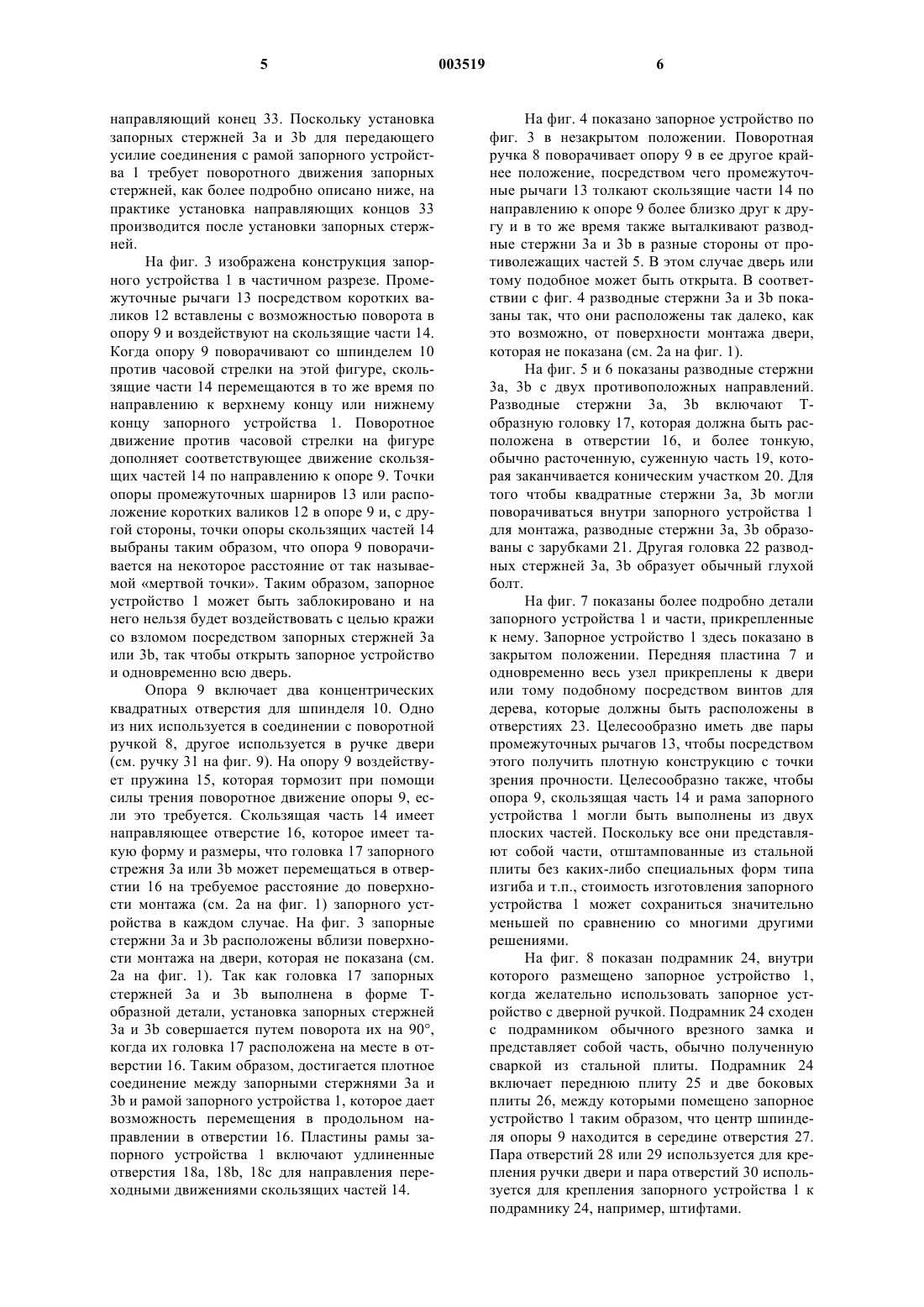

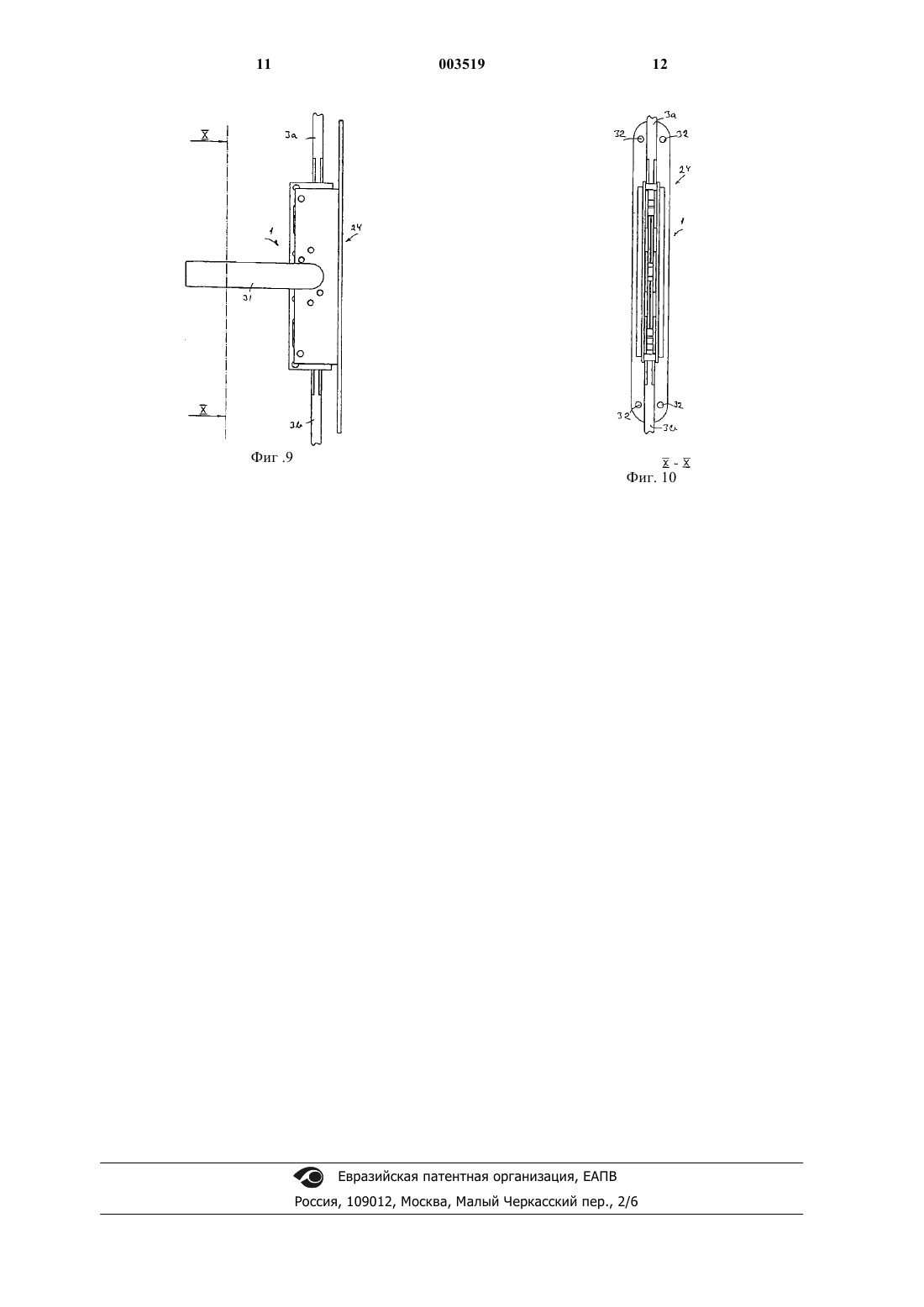

1 Изобретение относится к запорному устройству для двери, окна, двери с фрамугой или подобной части конструкции по п.1 формулы изобретения. Для запирания навесных двупольных дверей и дверей, снабженных бегунком, окон, дверей с фрамугой или подобных элементов конструкции обычно используется быстродействующий запор, в котором механизм, приводящий в действие запорное устройство, обычно расположен на высоте около 1,5 м. Одним из типичных вариантов использования быстродействующего запора является менее часто открываемая створка двери для двупольной двери. Во врезанном быстродействующем запоре разводные стержни или запорные стержни находятся внутри двери и выступают в противолежащие детали, расположенные на верхней раме и в нижнем брусе или соответственно в полу, когда дверь закрыта и одновременно заперта. Часто используется конструкция двери, выполненной из металлического профиля, включающая так называемую теплоизоляционную конструкцию,в особенности в случае наружных дверей здания. В этом случае профиль двери обычно разделен разделительной стенкой, расстояние которой от кромочной поверхности или монтажной поверхности двери изменяется для различных профилей. Поэтому часто невозможно установить быстродействующий запор с его разводными стержнями в двери этого типа без специальной прокладочной пластины или другого специального устройства. Задачей изобретения является создание быстродействующего запора, который подходит к большинству дверей, окон, дверей с фрамугой или подобных элементов конструкции и установка которого может производиться просто,без специальных устройств, независимо от того факта, что расположение разводного стержня,измеренное от монтажной поверхности двери,может изменяться. Задачей изобретения, кроме того, является создание быстродействующего запора, который подходит к дверям, которые изготовляются из довольно тонкого профиля двери, даже из профиля, толщина которого очевидно меньше 40 мм. Дальнейшей задачей изобретения является обеспечение соответствия быстродействующего запора требованиям к предохранительному замку 1 класса по прочности и по другим качествам как для деревянных,так и для металлических дверей. Вместе с быстродействующим запором в соответствии с изобретением необходимо иметь возможность использовать обычные вспомогательные детали,предназначенные для быстродействующих запоров, такие как крышка для аварийного выхода, вспомогательная деталь для висячего дверного замка, вспомогательная деталь для разводного стержня, подрамник для пользования ручкой и т.п. 2 Задача изобретения достигается как описано в п.1 и других пунктах формулы изобретения. В соответствии с изобретением запорный стержень расположен так, что он соединен с рамой запорного устройства таким образом,чтобы соединительная головка запорного стержня была подвижна относительно рамы запорного устройства в перпендикулярном направлении относительно направления движения запорного стержня. Когда расстояние запорного стержня от поверхности монтажа в двери или тому подобном может измениться, запорный стержень может быть соответственно расположен на таком расстоянии от данной поверхности монтажа, что тепловая изоляция профиля может оставаться на месте. Таким образом, изоляционная способность данного профиля двери сохраняется в других местах, за исключением расположения рамы самого быстродействующего запора. Никаких прокладочных пластин или тому подобных дополнительных частей не требуется. В возможном практическом конструктивном выполнении соединительные средства для запорных стержней, расположенные на раме запорного устройства, содержат скользящий блок, перемещающийся вместе с приводящим в действие устройством и включающий удлиненное направляющее отверстие, которое простирается в перпендикулярном направлении относительно направления движения запорного стержня. Кроме того, соединительная головка запорного стержня образована так, что запорный стержень может перемещаться в направляющем отверстии и получает ориентацию от кромок направляющего отверстия. Таким образом, можно плавно изменять глубину захода запорного стержня и его расстояние от поверхности монтажа и нет необходимости в любых отдельных регулировочных средствах при монтаже. Если соединительная головка запорного стержня образована как Т-образная деталь и размещена так, что она соединена с направляющим отверстием посредством поворота запорного стержня на 90, можно осуществить очень простое и быстрое решение для устанавливаемого крепления, причем нет никакой необходимости, например, в легко повреждаемых резьбовых соединениях, которые трудно изготовлять. Решение, перспективное с точки зрения требований к пространству, достигается, если рама запорного устройства и скользящий блок имеют конструкцию в виде кожуха для размещения соединительной головки запорного стержня внутри конструкции. Направляющее отверстие целесообразно выполнять с такими размерами, чтобы оно давало возможность плавного изменения расстояния соединительной головки запорного стержня,измеренного от центральной оси, по меньшей мере, в диапазоне 11-18 мм от поверхности мон 3 тажа рамы запорного устройства. Этого достаточно для большинства профилей теплоизоляции. Меньшая глубина на практике не особенно нужна, поскольку запорный стержень должен быть достаточно прочным, чтобы не происходил его изгиб или разрыв. Несмотря на то, что запорный стержень может быть расположен на различных расстояниях от поверхности монтажа, рекомендуется,чтобы его расположение на месте направляющего конца оставалось постоянным. Расположение направляющего конца и противолежащей детали определяет положение двери или тому подобного по отношению к раме и посредством этого существенно воздействует на плотность соединения дверь/рама и его общую функциональность. С другой стороны, в местах, отличных от местоположения направляющего конца,расположение запорного стержня практически почти несущественно, но на практике достаточно только такое пространство, чтобы запорный стержень мог быть расположен на любой глубине в диапазоне допустимой глубины. Поворотное движение установленного запорного стержня может быть удачно предотвращено тем, что направляющий конец, прикрепленный к двери, окну, двери с фрамугой или тому подобному, и запорный стержень имеют такую конструкцию, что они взаимно совместимы, так что запорный стержень не может повернуться в направляющем конце. Таким образом,оперативно получается очень надежная и простая конструкция. Отверстие для шпинделя в раме запорного устройства, выполненное для шпинделя приводящего в действие устройства, целесообразно выполнить таким, чтобы, по меньшей мере, либо поворотный рычаг типа быстродействующего запора, либо ручка двери, или тому подобное могли быть использованы как приводящее в действие устройство. Таким образом, одна и та же рама запорного устройства может быть использована для разнообразных запоров, требуемых для использования в различных местах здания. Если рама запорного устройства при использовании ручки размещена на подрамнике,который включает, по меньшей мере, переднюю плиту и крышки, конструкция может легко быть изготовлена прямой и гладкой, поскольку в этом случае конструкция похожа на обычный врезной замок. В этом случае могут быть выбраны такие же ручки, как для других дверей здания. Если ход запорного стержня составляет, по меньшей мере, 20 мм, запорное устройство соответствует в этом отношении квалификационным требованиям, предусмотренным для замка 1 класса. Ниже изобретение описывается посредством примера со ссылкой на прилагаемые чертежи, где 4 на фиг. 1 показан принципиальный вид запорного устройства в соответствии с изобретением, установленного на деревянной двери, в то время как разводные стержни находятся в запорном положении в противолежащих деталях в верхней раме и в нижнем брусе двери,на фиг. 2 показано запорное устройство в соответствии с фиг. 1 на виде сверху перед монтажом на двери,на фиг. 3 показан вид сбоку в разрезе по линии III-III запорного устройства в соответствии с фиг. 2, причем запорное устройство находится в закрытом положении,на фиг. 4 показано запорное устройство в соответствии с фиг. 3 в незакрытом положении,на фиг. 5 показан вид сбоку запорного или разводного стержня запорного устройства,на фиг. 6 показан другой вид сбоку запорного или разводного стержня запорного устройства по фиг. 5,на фиг. 7 показан разрез по линии VII-VII запорного устройства по фиг. 2,на фиг. 8 показан вид сбоку подрамника,используемого в соответствии с необходимостью в соединении с запорным устройством в соответствии с изобретением,на фиг. 9 показано запорное устройство в соответствии с изобретением, смонтированное на подрамнике в соответствии с фиг. 8 и снабженное ручкой, и на фиг. 10 показан разрез по линии Х-Х запорного устройства по фиг. 9 без ручки и ее шпинделя. На фиг. 1 запорное устройство 1 установлено на двери 2, и разводной или запорный стержень 3 а заходит в противолежащую деталь 5, расположенную на верхней раме 4, и разводной или запорный стержень 3b заходит в противолежащую деталь 5, расположенную в нижнем брусе 6. Рама запорного устройства 1 врезана в дверь, и она включает переднюю пластину 7,которая опирается на поверхность двери 2 и через отверстие в которой поворотная ручка 8 может воздействовать на шпиндель 10, расположенный в опоре 9 запорного устройства 1. Передняя пластина 7 прикреплена цилиндрическими штифтами 11 к запорному устройству 1. Запорное устройство 1 вместе с передней панелью 7 прикреплено к двери 2 винтами (не показаны, см. фиг. 7). На фиг. 2 показан запорный стержень 3 а,расположение которого относительно запорного устройства может изменяться в определенных пределах. Запорный стержень, описанный здесь,имеет поперечное сечение квадратной формы,но, если принять меры, возможны также другие формы поперечного сечения. Это необходимо для того, чтобы, когда направляющий конец 33,размещенный в верхней и нижней кромках двери или тому подобного, сконструирован соответствующим образом, запорный стержень не мог повернуться после того, как он вставлен в 5 направляющий конец 33. Поскольку установка запорных стержней 3 а и 3b для передающего усилие соединения с рамой запорного устройства 1 требует поворотного движения запорных стержней, как более подробно описано ниже, на практике установка направляющих концов 33 производится после установки запорных стержней. На фиг. 3 изображена конструкция запорного устройства 1 в частичном разрезе. Промежуточные рычаги 13 посредством коротких валиков 12 вставлены с возможностью поворота в опору 9 и воздействуют на скользящие части 14. Когда опору 9 поворачивают со шпинделем 10 против часовой стрелки на этой фигуре, скользящие части 14 перемещаются в то же время по направлению к верхнему концу или нижнему концу запорного устройства 1. Поворотное движение против часовой стрелки на фигуре дополняет соответствующее движение скользящих частей 14 по направлению к опоре 9. Точки опоры промежуточных шарниров 13 или расположение коротких валиков 12 в опоре 9 и, с другой стороны, точки опоры скользящих частей 14 выбраны таким образом, что опора 9 поворачивается на некоторое расстояние от так называемой мертвой точки. Таким образом, запорное устройство 1 может быть заблокировано и на него нельзя будет воздействовать с целью кражи со взломом посредством запорных стержней 3 а или 3b, так чтобы открыть запорное устройство и одновременно всю дверь. Опора 9 включает два концентрических квадратных отверстия для шпинделя 10. Одно из них используется в соединении с поворотной ручкой 8, другое используется в ручке двери(см. ручку 31 на фиг. 9). На опору 9 воздействует пружина 15, которая тормозит при помощи силы трения поворотное движение опоры 9, если это требуется. Скользящая часть 14 имеет направляющее отверстие 16, которое имеет такую форму и размеры, что головка 17 запорного стрежня 3 а или 3b может перемещаться в отверстии 16 на требуемое расстояние до поверхности монтажа (см. 2 а на фиг. 1) запорного устройства в каждом случае. На фиг. 3 запорные стержни 3 а и 3b расположены вблизи поверхности монтажа на двери, которая не показана (см. 2 а на фиг. 1). Так как головка 17 запорных стержней 3 а и 3b выполнена в форме Тобразной детали, установка запорных стержней 3 а и 3b совершается путем поворота их на 90,когда их головка 17 расположена на месте в отверстии 16. Таким образом, достигается плотное соединение между запорными стержнями 3 а и 3b и рамой запорного устройства 1, которое дает возможность перемещения в продольном направлении в отверстии 16. Пластины рамы запорного устройства 1 включают удлиненные отверстия 18 а, 18b, 18 с для направления переходными движениями скользящих частей 14. 6 На фиг. 4 показано запорное устройство по фиг. 3 в незакрытом положении. Поворотная ручка 8 поворачивает опору 9 в ее другое крайнее положение, посредством чего промежуточные рычаги 13 толкают скользящие части 14 по направлению к опоре 9 более близко друг к другу и в то же время также выталкивают разводные стержни 3 а и 3b в разные стороны от противолежащих частей 5. В этом случае дверь или тому подобное может быть открыта. В соответствии с фиг. 4 разводные стержни 3 а и 3b показаны так, что они расположены так далеко, как это возможно, от поверхности монтажа двери,которая не показана (см. 2 а на фиг. 1). На фиг. 5 и 6 показаны разводные стержни 3 а, 3b с двух противоположных направлений. Разводные стержни 3 а, 3b включают Тобразную головку 17, которая должна быть расположена в отверстии 16, и более тонкую,обычно расточенную, суженную часть 19, которая заканчивается коническим участком 20. Для того чтобы квадратные стержни 3 а, 3b могли поворачиваться внутри запорного устройства 1 для монтажа, разводные стержни 3 а, 3b образованы с зарубками 21. Другая головка 22 разводных стержней 3 а, 3b образует обычный глухой болт. На фиг. 7 показаны более подробно детали запорного устройства 1 и части, прикрепленные к нему. Запорное устройство 1 здесь показано в закрытом положении. Передняя пластина 7 и одновременно весь узел прикреплены к двери или тому подобному посредством винтов для дерева, которые должны быть расположены в отверстиях 23. Целесообразно иметь две пары промежуточных рычагов 13, чтобы посредством этого получить плотную конструкцию с точки зрения прочности. Целесообразно также, чтобы опора 9, скользящая часть 14 и рама запорного устройства 1 могли быть выполнены из двух плоских частей. Поскольку все они представляют собой части, отштампованные из стальной плиты без каких-либо специальных форм типа изгиба и т.п., стоимость изготовления запорного устройства 1 может сохраниться значительно меньшей по сравнению со многими другими решениями. На фиг. 8 показан подрамник 24, внутри которого размещено запорное устройство 1,когда желательно использовать запорное устройство с дверной ручкой. Подрамник 24 сходен с подрамником обычного врезного замка и представляет собой часть, обычно полученную сваркой из стальной плиты. Подрамник 24 включает переднюю плиту 25 и две боковых плиты 26, между которыми помещено запорное устройство 1 таким образом, что центр шпинделя опоры 9 находится в середине отверстия 27. Пара отверстий 28 или 29 используется для крепления ручки двери и пара отверстий 30 используется для крепления запорного устройства 1 к подрамнику 24, например, штифтами. 7 На фиг. 9 запорное устройство 1 размещено на подрамнике 24 и также разводные стержни 3 а и 3b помещены на свое место. Ручка 31 показана без щитка. На фиг. 10 показано запорное устройство 1 на виде сзади, установленное на подрамнике 24. Пары отверстий 32 используются для крепления всего узла к двери или тому подобному. Крепление производится обычно предпочтительно винтами. При металлическом профиле двери крепление может также быть дополнено, например, приклепанными втулками с резьбой и подходящими к ним винтами. Изобретение не ограничено вариантами осуществления изобретения, показанными выше, но ряд модификаций возможен в пределах объема пунктов прилагаемой формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Запорное устройство для двери, окна,двери с фрамугой или тому подобного (2), содержащее врезанную раму запорного устройства (1), к которой присоединен, по меньшей мере, один, предпочтительно два запорных стержня (3 а, 3b), перемещающиеся приводящим в действие устройством (8, 31) посредством использования скользящего блока (14) из открытого положения в закрытое положение, в котором они опираются на раму (4), нижний брус (6) или тому подобное, причем устройство дополнительно включает соединительные средства для соединения запорного стержня (3 а, 3b) с рамой запорного устройства (1) для перемещения соединительной головки (17) запорного стержня (3 а, 3b) относительно рамы запорного устройства (1) в поперечном направлении относительно направления движения запорного стержня (3 а, 3b), отличающееся тем, что соединительные средства содержат удлиненное направляющее отверстие (16), расположенное в скользящем блоке (14), причем направляющее отверстие (16) простирается в поперечном направлении по отношению к направлению перемещения запорного стержня (3 а, 3b) и выполнено с возможностью взаимодействия с соединительной головкой (17) запорного стержня для перемещения запорного стержня (3 а, 3b) в направляющем отверстии (16) в направлении, определенном кромками направляющего отверстия (16). 2. Запорное устройство по п.1, отличающееся тем, что соединительная головка (17) запорного стержня выполнена в виде Т-образной детали и размещена с возможностью соедине 003519 8 ния с направляющим отверстием (16) путем поворота запорного стержня (3 а, 3b) на 90. 3. Запорное устройство по п.1 или 2, отличающееся тем, что рама запорного устройства(1) и скользящий блок (14) выполнены в виде кожуха для размещения соединительной головки (17) запорного стержня внутри конструкции. 4. Запорное устройство по любому из предыдущих пунктов, отличающееся тем, что запорное устройство установлено на поверхности монтажа (2 а) в двери, окне, двери с фрамугой или тому подобном (2), причем направляющее отверстие (16) имеет такие размеры, что оно дает возможность плавного изменения расстояния соединительной головки (17) запорного стержня, измеренного от центральной оси, по меньшей мере, в диапазоне 11-18 мм от поверхности монтажа (2 а) рамы запорного устройства(1). 5. Запорное устройство по любому из предыдущих пунктов, отличающееся тем, что запорное устройство установлено на двери, окне,двери с фрамугой или тому подобном (2) с возможностью направления запорного стержня (3 а,3b) направляющим концом (33), установленным в кромке двери, окна, двери с фрамугой или тому подобного (2), причем расположение запорного стержня (3 а, 3b) на месте направляющего конца (33) остается постоянным. 6. Запорное устройство по любому из предыдущих пунктов, отличающееся тем, что поворотное движение установленного запорного стержня (3 а, 3b) предотвращается тем, что направляющий конец (33), закрепленный к двери,окну, двери с фрамугой или тому подобному, и запорный стержень (3 а, 3b) имеют такую конструкцию, что они взаимно совместимы, так что предотвращается поворот запорного стержня(3 а, 3b) в направляющем конце (33). 7. Запорное устройство по любому из предыдущих пунктов, отличающееся тем, что отверстие для шпинделя в раме запорного устройства (1), выполненное для шпинделя (10) приводящего в действие устройства (8, 31), образовано с возможностью включения направляющих поверхностей таким образом, чтобы, по меньшей мере, либо поворотный рычаг (8) типа быстродействующего запорного устройства, либо ручка двери (31) или тому подобное были использованы как приводящее в действие устройство. 8. Запорное устройство по любому из предыдущих пунктов, отличающееся тем, что при использовании ручки (31) рама запорного устройства (1) размещена на подрамнике (24), который включает, по меньшей мере, переднюю пластину и крышки.
