Тройниковая муфта для симметричных кабелей связи

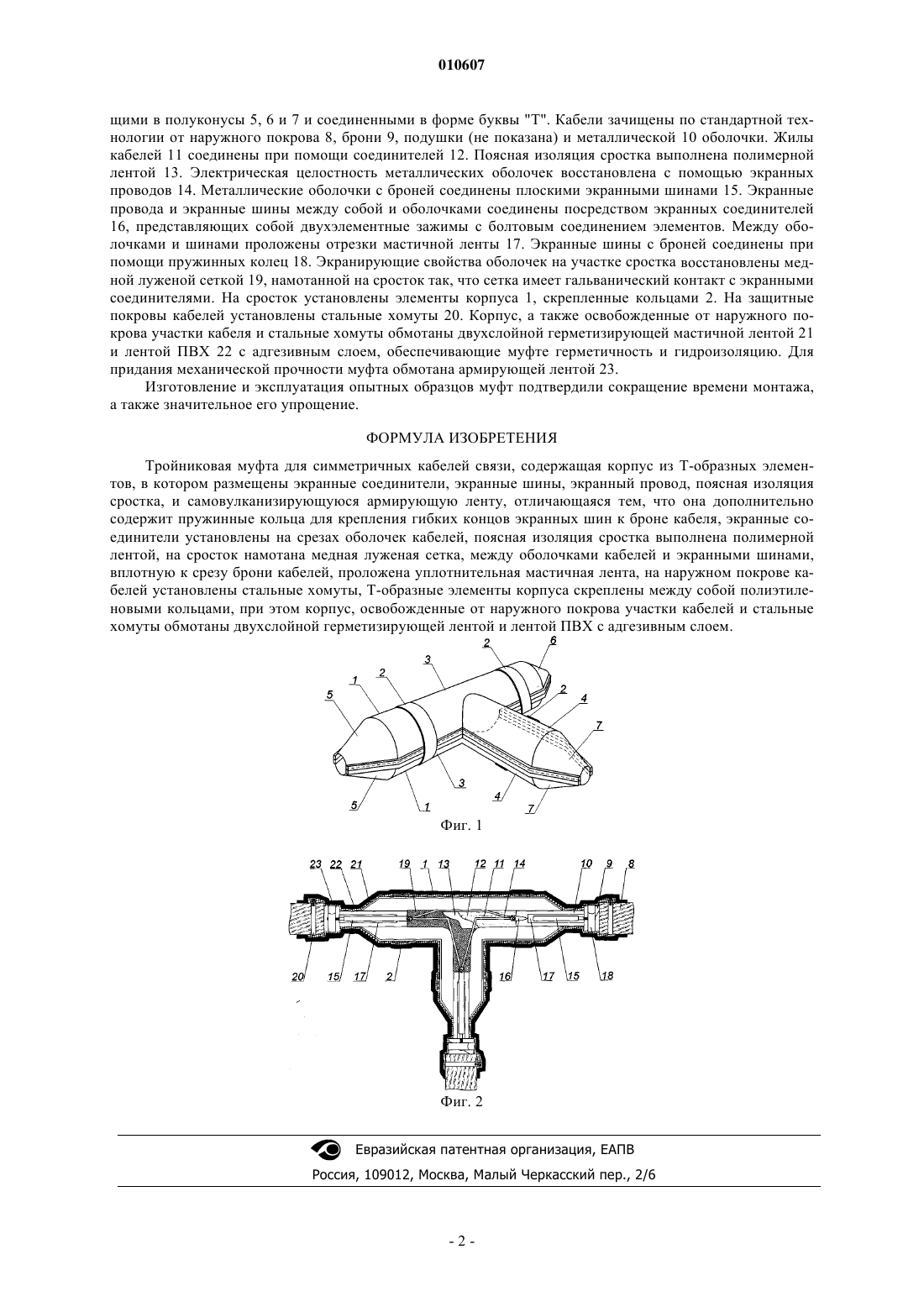

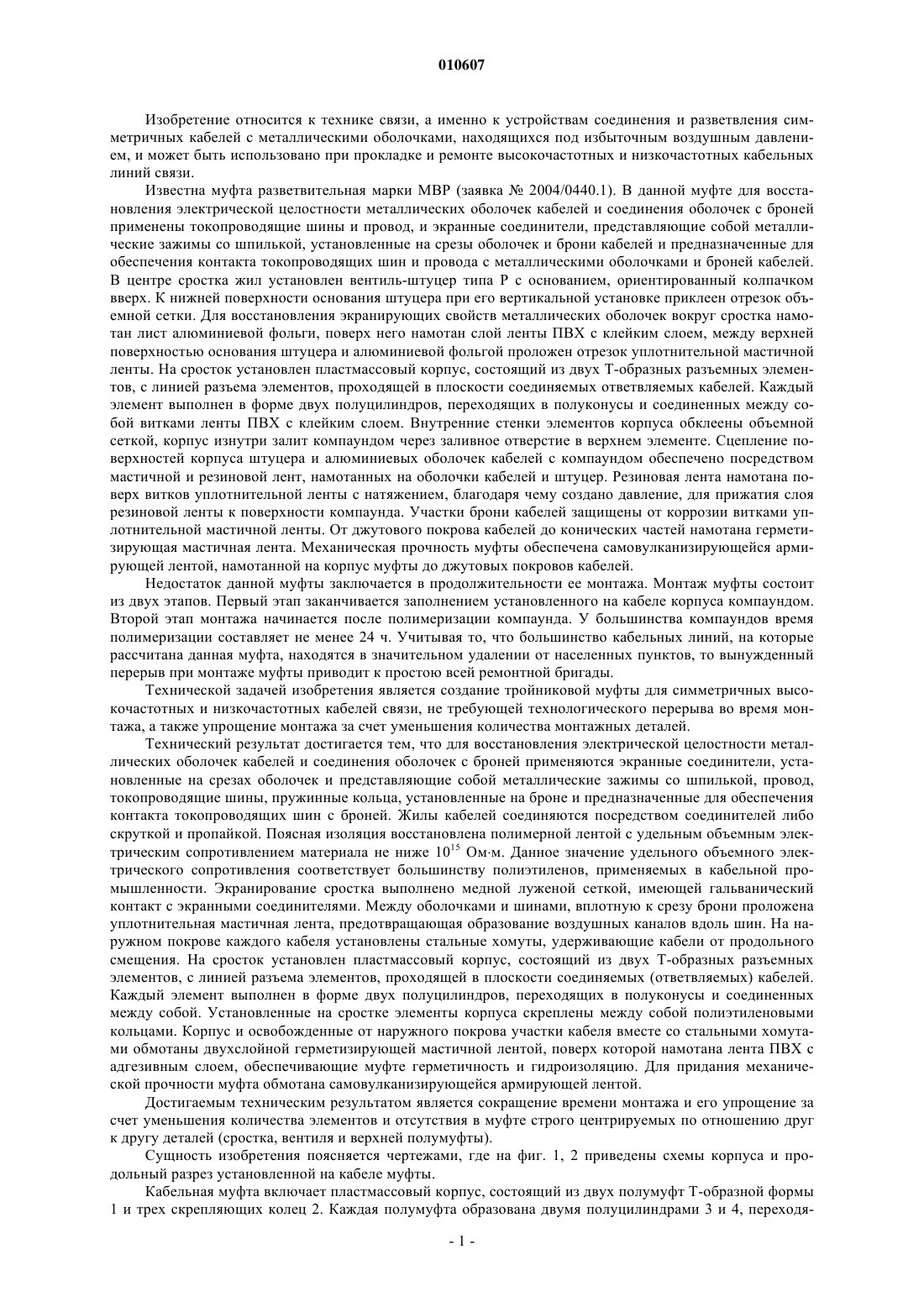

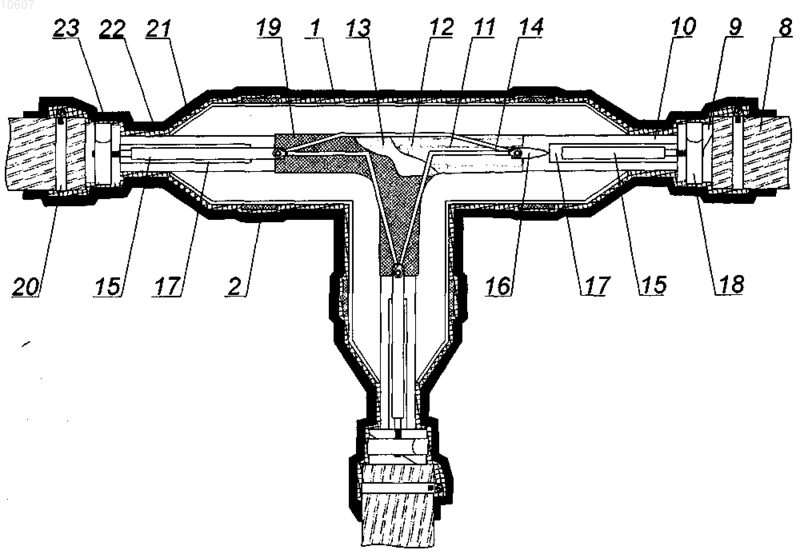

010607 Изобретение относится к технике связи, а именно к устройствам соединения и разветвления симметричных кабелей с металлическими оболочками, находящихся под избыточным воздушным давлением, и может быть использовано при прокладке и ремонте высокочастотных и низкочастотных кабельных линий связи. Известна муфта разветвительная марки МВР (заявка 2004/0440.1). В данной муфте для восстановления электрической целостности металлических оболочек кабелей и соединения оболочек с броней применены токопроводящие шины и провод, и экранные соединители, представляющие собой металлические зажимы со шпилькой, установленные на срезы оболочек и брони кабелей и предназначенные для обеспечения контакта токопроводящих шин и провода с металлическими оболочками и броней кабелей. В центре сростка жил установлен вентиль-штуцер типа Р с основанием, ориентированный колпачком вверх. К нижней поверхности основания штуцера при его вертикальной установке приклеен отрезок объемной сетки. Для восстановления экранирующих свойств металлических оболочек вокруг сростка намотан лист алюминиевой фольги, поверх него намотан слой ленты ПВХ с клейким слоем, между верхней поверхностью основания штуцера и алюминиевой фольгой проложен отрезок уплотнительной мастичной ленты. На сросток установлен пластмассовый корпус, состоящий из двух Т-образных разъемных элементов, с линией разъема элементов, проходящей в плоскости соединяемых ответвляемых кабелей. Каждый элемент выполнен в форме двух полуцилиндров, переходящих в полуконусы и соединенных между собой витками ленты ПВХ с клейким слоем. Внутренние стенки элементов корпуса обклеены объемной сеткой, корпус изнутри залит компаундом через заливное отверстие в верхнем элементе. Сцепление поверхностей корпуса штуцера и алюминиевых оболочек кабелей с компаундом обеспечено посредством мастичной и резиновой лент, намотанных на оболочки кабелей и штуцер. Резиновая лента намотана поверх витков уплотнительной ленты с натяжением, благодаря чему создано давление, для прижатия слоя резиновой ленты к поверхности компаунда. Участки брони кабелей защищены от коррозии витками уплотнительной мастичной ленты. От джутового покрова кабелей до конических частей намотана герметизирующая мастичная лента. Механическая прочность муфты обеспечена самовулканизирующейся армирующей лентой, намотанной на корпус муфты до джутовых покровов кабелей. Недостаток данной муфты заключается в продолжительности ее монтажа. Монтаж муфты состоит из двух этапов. Первый этап заканчивается заполнением установленного на кабеле корпуса компаундом. Второй этап монтажа начинается после полимеризации компаунда. У большинства компаундов время полимеризации составляет не менее 24 ч. Учитывая то, что большинство кабельных линий, на которые рассчитана данная муфта, находятся в значительном удалении от населенных пунктов, то вынужденный перерыв при монтаже муфты приводит к простою всей ремонтной бригады. Технической задачей изобретения является создание тройниковой муфты для симметричных высокочастотных и низкочастотных кабелей связи, не требующей технологического перерыва во время монтажа, а также упрощение монтажа за счет уменьшения количества монтажных деталей. Технический результат достигается тем, что для восстановления электрической целостности металлических оболочек кабелей и соединения оболочек с броней применяются экранные соединители, установленные на срезах оболочек и представляющие собой металлические зажимы со шпилькой, провод,токопроводящие шины, пружинные кольца, установленные на броне и предназначенные для обеспечения контакта токопроводящих шин с броней. Жилы кабелей соединяются посредством соединителей либо скруткой и пропайкой. Поясная изоляция восстановлена полимерной лентой с удельным объемным электрическим сопротивлением материала не ниже 1015 Омм. Данное значение удельного объемного электрического сопротивления соответствует большинству полиэтиленов, применяемых в кабельной промышленности. Экранирование сростка выполнено медной луженой сеткой, имеющей гальванический контакт с экранными соединителями. Между оболочками и шинами, вплотную к срезу брони проложена уплотнительная мастичная лента, предотвращающая образование воздушных каналов вдоль шин. На наружном покрове каждого кабеля установлены стальные хомуты, удерживающие кабели от продольного смещения. На сросток установлен пластмассовый корпус, состоящий из двух Т-образных разъемных элементов, с линией разъема элементов, проходящей в плоскости соединяемых (ответвляемых) кабелей. Каждый элемент выполнен в форме двух полуцилиндров, переходящих в полуконусы и соединенных между собой. Установленные на сростке элементы корпуса скреплены между собой полиэтиленовыми кольцами. Корпус и освобожденные от наружного покрова участки кабеля вместе со стальными хомутами обмотаны двухслойной герметизирующей мастичной лентой, поверх которой намотана лента ПВХ с адгезивным слоем, обеспечивающие муфте герметичность и гидроизоляцию. Для придания механической прочности муфта обмотана самовулканизирующейся армирующей лентой. Достигаемым техническим результатом является сокращение времени монтажа и его упрощение за счет уменьшения количества элементов и отсутствия в муфте строго центрируемых по отношению друг к другу деталей (сростка, вентиля и верхней полумуфты). Сущность изобретения поясняется чертежами, где на фиг. 1, 2 приведены схемы корпуса и продольный разрез установленной на кабеле муфты. Кабельная муфта включает пластмассовый корпус, состоящий из двух полумуфт Т-образной формы 1 и трех скрепляющих колец 2. Каждая полумуфта образована двумя полуцилиндрами 3 и 4, переходя-1 010607 щими в полуконусы 5, 6 и 7 и соединенными в форме буквы "Т". Кабели зачищены по стандартной технологии от наружного покрова 8, брони 9, подушки (не показана) и металлической 10 оболочки. Жилы кабелей 11 соединены при помощи соединителей 12. Поясная изоляция сростка выполнена полимерной лентой 13. Электрическая целостность металлических оболочек восстановлена с помощью экранных проводов 14. Металлические оболочки с броней соединены плоскими экранными шинами 15. Экранные провода и экранные шины между собой и оболочками соединены посредством экранных соединителей 16, представляющих собой двухэлементные зажимы с болтовым соединением элементов. Между оболочками и шинами проложены отрезки мастичной ленты 17. Экранные шины с броней соединены при помощи пружинных колец 18. Экранирующие свойства оболочек на участке сростка восстановлены медной луженой сеткой 19, намотанной на сросток так, что сетка имеет гальванический контакт с экранными соединителями. На сросток установлены элементы корпуса 1, скрепленные кольцами 2. На защитные покровы кабелей установлены стальные хомуты 20. Корпус, а также освобожденные от наружного покрова участки кабеля и стальные хомуты обмотаны двухслойной герметизирующей мастичной лентой 21 и лентой ПВХ 22 с адгезивным слоем, обеспечивающие муфте герметичность и гидроизоляцию. Для придания механической прочности муфта обмотана армирующей лентой 23. Изготовление и эксплуатация опытных образцов муфт подтвердили сокращение времени монтажа,а также значительное его упрощение. ФОРМУЛА ИЗОБРЕТЕНИЯ Тройниковая муфта для симметричных кабелей связи, содержащая корпус из Т-образных элементов, в котором размещены экранные соединители, экранные шины, экранный провод, поясная изоляция сростка, и самовулканизирующуюся армирующую ленту, отличающаяся тем, что она дополнительно содержит пружинные кольца для крепления гибких концов экранных шин к броне кабеля, экранные соединители установлены на срезах оболочек кабелей, поясная изоляция сростка выполнена полимерной лентой, на сросток намотана медная луженая сетка, между оболочками кабелей и экранными шинами,вплотную к срезу брони кабелей, проложена уплотнительная мастичная лента, на наружном покрове кабелей установлены стальные хомуты, Т-образные элементы корпуса скреплены между собой полиэтиленовыми кольцами, при этом корпус, освобожденные от наружного покрова участки кабелей и стальные хомуты обмотаны двухслойной герметизирующей лентой и лентой ПВХ с адгезивным слоем.
