F16L 59/14 — устройства для изоляции труб или трубных систем

Номер патента: 24589

Опубликовано: 31.10.2016

Авторы: Мёллер Штефан, Вайдингер Йюрген, Куисле Харальд, Штайнхорст Томас

МПК: F16L 3/13, F16L 59/12, F16L 59/135...

Метки: система, трубчатых, теплоизоляционная, конструкций

Формула / Реферат:

1. Теплоизоляционная система (10) для трубчатых конструкций (60), содержащая кольцевой в поперечном сечении теплоизоляционный элемент (50), по меньшей мере две стягивающих пластины (20), устанавливаемых на внешней поверхности теплоизоляционного элемента (50), по меньшей мере два фиксирующих элемента (22), расположенных на внутренних поверхностях стягивающих пластин (20), и зажимные средства (41) для прижима теплоизоляционного элемента (50) к...

Номер патента: 21278

Опубликовано: 29.05.2015

Авторы: Стеллато Микаэла, Сала Алессандро, Спинелли Паоло, Сала Риккардо

МПК: F16L 59/153, F16L 11/22, F16L 59/14...

Метки: труба, солнечной, панели

Формула / Реферат:

1. Система подачи и отвода жидкости солнечной панели, содержащая первую трубку (11); вторую трубку (12); первый изоляционный материал (13), окружающий упомянутую первую трубку (11); второй изоляционный материал (14), окружающий упомянутую вторую трубку (12); упомянутый первый изоляционный материал (13) содержит поддерживающий слой, обработанный аэрогелем; упомянутый второй изоляционный материал (14) содержит поддерживающий слой, обработанный...

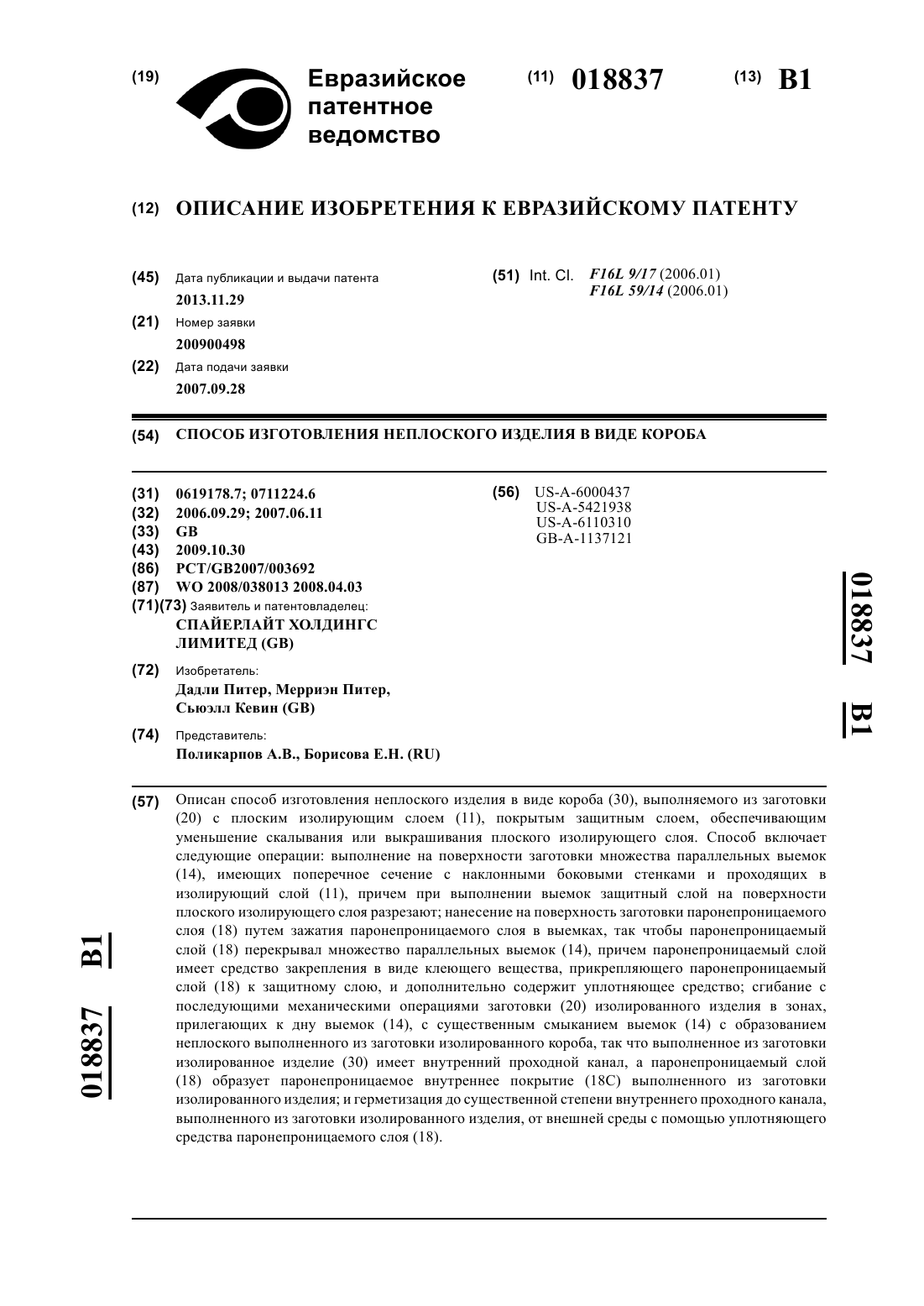

Номер патента: 18837

Опубликовано: 29.11.2013

Авторы: Дадли Питер, Сьюэлл Кевин, Мерриэн Питер

МПК: F16L 59/14, F16L 9/17

Метки: изделия, неплоского, виде, изготовления, способ, короба

Формула / Реферат:

1. Способ изготовления неплоского изделия в виде короба (30), выполняемого из заготовки (20) с плоским изолирующим слоем (11), покрытым защитным слоем, обеспечивающим уменьшение скалывания или выкрашивания плоского изолирующего слоя, включающий операции:выполнения на поверхности заготовки множества параллельных выемок (14), имеющих поперечное сечение с наклонными боковыми стенками, проходящих в изолирующий слой (11), причем при выполнении выемок...

Номер патента: 18745

Опубликовано: 30.10.2013

Автор: Юути Рауно

МПК: F16L 59/14

Метки: способ, элемент, трубопровода, изготовления

Формула / Реферат:

1. Элемент трубопровода, включающий по меньшей мере один удлиненный элемент, на внешней поверхности которого размещен изолятор (3), на котором установлен гофрированный наружный кожух (2), при этом элемент трубопровода остается гибким, отличающийся тем, что между изолятором (3) и наружным кожухом (2) выполнена намотанная водонепроницаемая пластиковая пленка (10) для уменьшения внешнего диаметра изолятора, а изолятор (3), выполненный в виде...

Номер патента: 18719

Опубликовано: 30.10.2013

Автор: Розенберг Горм

МПК: B29C 53/56, F16L 59/14, F16L 59/02...

Метки: изготовления, звено, способы, трубопровода

Формула / Реферат:

1. Способ изготовления звена трубопровода, в которомобеспечивают изоляционный мат, образованный из матрицы, пропитанной аэрогелем, ксерогелем или криогелем, при этом изоляционный мат имеет первую главную грань, вторую главную грань, противоположную первой главной грани, первый край, ограничивающий продольное направление, второй край, по существу, параллельный первому краю, третий край, ограничивающий поперечное направление, по существу,...

Номер патента: 18041

Опубликовано: 30.05.2013

Авторы: Парков Николай Федорович, Павлюк Евгений Сергеевич

МПК: F16L 59/14, F16L 59/06

Метки: трубопровода, тепловая, изоляция

Формула / Реферат:

1. Устройство тепловой изоляции трубопровода, содержащее жесткие секционные теплоизоляционные элементы, изготовленные из пористого материала, установленные на трубопроводе с образованием продольных и поперечных стыковочных швов, в котором между теплоизоляционными изделиями и поверхностью изолируемого трубопровода выполнена конвекционная полость, а в теле нижнего теплоизоляционного элемента выполнены соединяющие конвекционную полость с наружной...

Номер патента: 18040

Опубликовано: 30.05.2013

Авторы: Павлюк Евгений Сергеевич, Парков Николай Федорович

МПК: F16L 59/14, F16L 59/06

Метки: тепловая, трубопровода, изоляция

Формула / Реферат:

1. Устройство тепловой изоляции трубопровода, содержащее жесткие секционные теплоизоляционные элементы, изготовленные из пористого материала, установленные на трубопроводе с образованием продольных и поперечных стыковочных швов, в котором между теплоизоляционными изделиями и поверхностью изолируемого трубопровода выполнена конвекционная полость, а в теле элемента выполнены соединяющие конвекционную полость с наружной поверхностью отверстия,...

Номер патента: 15608

Опубликовано: 31.10.2011

Авторы: Гризер-Шмитц Кристоф, Линдеманн Вильхельм

МПК: F16L 59/14, B29C 44/12, C08G 18/66...

Метки: изолированные, трубы

Формула / Реферат:

1. Способ прерывного производства изолированных труб, включающий этапы:1) размещение средней трубы внутри трубы-оболочки;2) помещение полиизоциануратного пенопласта, полученного путем преобразования изоцианатного компонента полиольной смесью между средней трубой и трубой-оболочкой,отличающийся тем, что используют полиольную смесь, не содержащую полиэфирных спиртов и имеющую вязкость менее 1300 мПа, измеренную в соответствии с ДИН 53019 при 20°С,...

Номер патента: 14600

Опубликовано: 30.12.2010

Авторы: Витц Джоэл Эрон, Кокс Дэвид Чарльз

МПК: F16L 59/153, F16L 59/14

Метки: улучшенная, труба

Формула / Реферат:

1. Труба, содержащая наружную жесткую трубу и внутреннюю трубчатую конструкцию, содержащую гибкий шланг, имеющий трубчатый корпус, расположенный между внутренним и наружным захватными элементами, включающий уплотняющий слой и выполненный из материала, способного выдерживать криогенные температуры, при этом внутренняя трубчатая структура имеет изолирующие свойства, достаточные для защиты наружной трубы от низкой температуры криогенной текучей...

Номер патента: 14463

Опубликовано: 30.12.2010

Авторы: Кокс Дэвид Чарльз, Витц Джоэл Эрон

МПК: F16L 59/14

Метки: шланг, усовершенствованный

Формула / Реферат:

1. Шланг, содержащий внутреннюю трубчатую конструкцию и наружную трубу, при этом внутренняя трубчатая конструкция содержит трубчатое тело, расположенное между внутренним и наружным зажимными элементами, имеющее уплотнительный слой и выполненное из материала, выдерживающего криогенные температуры, а наружная труба содержит резиновый слой и армирующий слой, расположенный вокруг резинового слоя, при этом внутренняя трубчатая конструкция имеет...

Номер патента: 8846

Опубликовано: 31.08.2007

Автор: Тигерфелдт Стаффан

МПК: F16L 59/02, F16L 59/14

Метки: система, изоляционная, технических, сооружений

Формула / Реферат:

1. Изоляционная система (1) для труб, емкостей, вентиляционных воздуховодов и подобных частей оборудования, которые имеют температуру наружной поверхности, которая периодически ниже точки росы окружающего воздуха, содержащая теплоизоляционный слой (5) и слой барьера (2) для пара, расположенный на одной стороне теплоизоляционного слоя, причем слои расположены таким образом, что изоляционная система (1), начиная с наружной стороны, содержит барьер...

Номер патента: 8232

Опубликовано: 27.04.2007

Авторы: Парков Александр Николаевич, Парков Николай Федорович

МПК: F16L 59/14, B29C 63/18

Метки: труб, способ, изготовления, изолированных, предварительно

Формула / Реферат:

1. Способ изготовления предварительно изолированных труб, включающий размещение трубы в оболочке, центрирование трубы в оболочке с использованием изготовленных из теплоизолирующего материала центровочных сегментов, герметизацию торцев, заполнение кольцевой полости между трубой и оболочкой термоизоляционным вспенивающимся материалом и выдерживание его для структурирования, отличающийся тем, что перед размещением трубы в оболочке устанавливают и...

Номер патента: 5219

Опубликовано: 30.12.2004

Авторы: Ксенофонтов Михаил Александрович, Хатенко Александр Сергеевич, Парков Николай Федорович

МПК: F16L 59/14

Метки: способ, изолированных, труб, изготовления, предварительно

Формула / Реферат:

1. Способ изготовления предварительно изолированных труб, включающий размещение трубы в оболочке, центрирование трубы в оболочке, заполнение кольцевой полости между трубой и оболочкой термоизоляционным вспенивающимся материалом и выдерживание его для структурирования, отличающийся тем, что операция центрирования включает установку между трубой и оболочкой предварительно изготовленных из теплоизолирующего материала центровочных сегментов, затем...

Номер патента: 5191

Опубликовано: 30.12.2004

Авторы: Бонне Эвелина, Эгре Элен, Мартен Лоран

МПК: F16L 59/14, C08G 18/69, C08L 75/14...

Метки: применение, виде, изолирующая, композиция, эластомерного, полиуретанового, геля

Формула / Реферат:

1. Композиция для теплоизоляции трубопровода, предназначенного для транспортировки материалов, представляющая собой полиуретановый эластомерный гель, полученный в результате реакции между по меньшей мере одним полиолом и по меньшей мере одним полиизоцианатом в присутствии по меньшей мере одного жидкого органического наполнителя, химически инертного к полиизоцианатам. 2. Композиция по п.1, отличающаяся тем, что содержание инертного органического...
