Формула / Реферат

Промежуточное рельсовое скрепление, содержащее анкер с направленными вниз хвостовиками, жестко установленный в железобетонной шпале, каждая головка которого имеет два разнесенных вдоль рельса кронштейна и выполнена с выступами для взаимодействия с верхней поверхностью шпалы, амортизирующую подрельсовую прокладку, расположенную между головками анкера на подрельсовой части шпалы, две пружинные клеммы, надетые на головки анкера и выполненные с возможностью взаимодействия концевыми усами через регулятор напряжения с соответствующими кронштейнами головки анкера, с возможностью опирания своими скругленными частями на подклеммную подкладку, расположенную на шпале, и с возможностью прижатия рельса к шпале через нарельсовую изолирующую прокладку своими прямолинейными частями, причем нарельсовая изолирующая прокладка выполнена в виде уголка с выступом в средней части, размещенным между кронштейнами головки анкера, а улучшение заключается в том, что вертикальная полка каждой нарельсовой изолирующей прокладки расположена между боковой гранью подошвы рельса и кронштейнами головки анкера с возможностью сопряжения с основанием головки анкера, при этом внутренняя сторона основания головки анкера по участку сопряжения с нарельсовой изолирующей прокладкой выполнена прямолинейной, как продолжение вертикальных поверхностей кронштейнов головки анкера, наружная сторона основания головки анкера выполнена с литейными уклонами, боковые стороны основания головки анкера выполнены прямолинейными, а сопряжение по углам сторон основания головки анкера выполнено по радиусу.

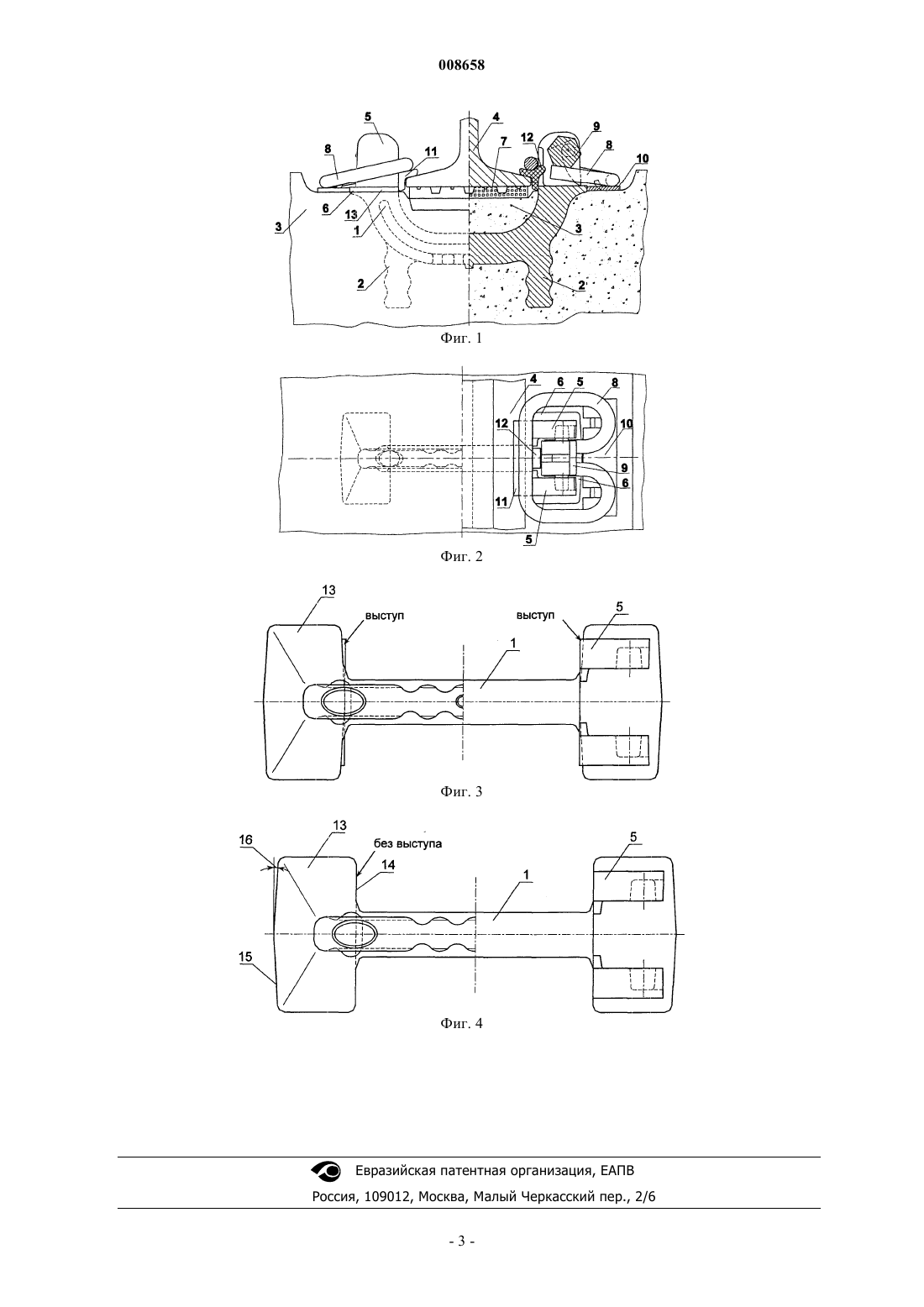

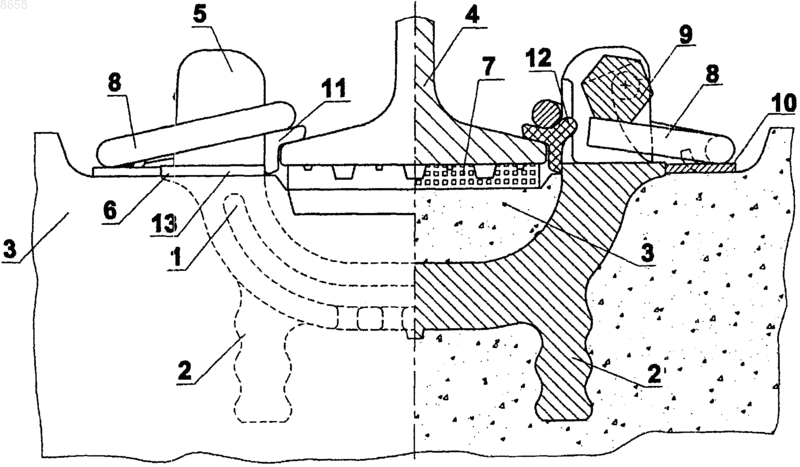

Рисунок 1



Текст

Смотреть все

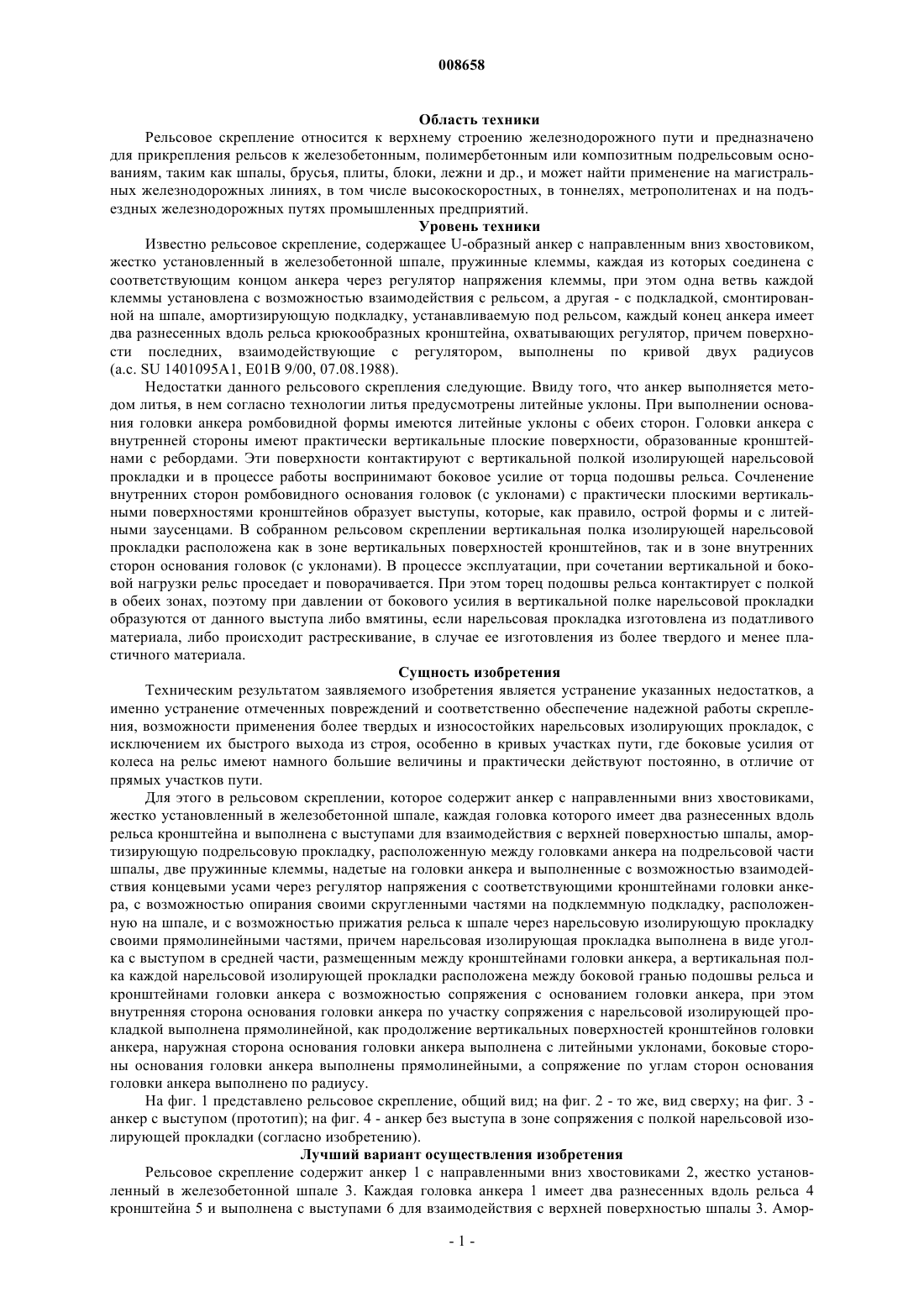

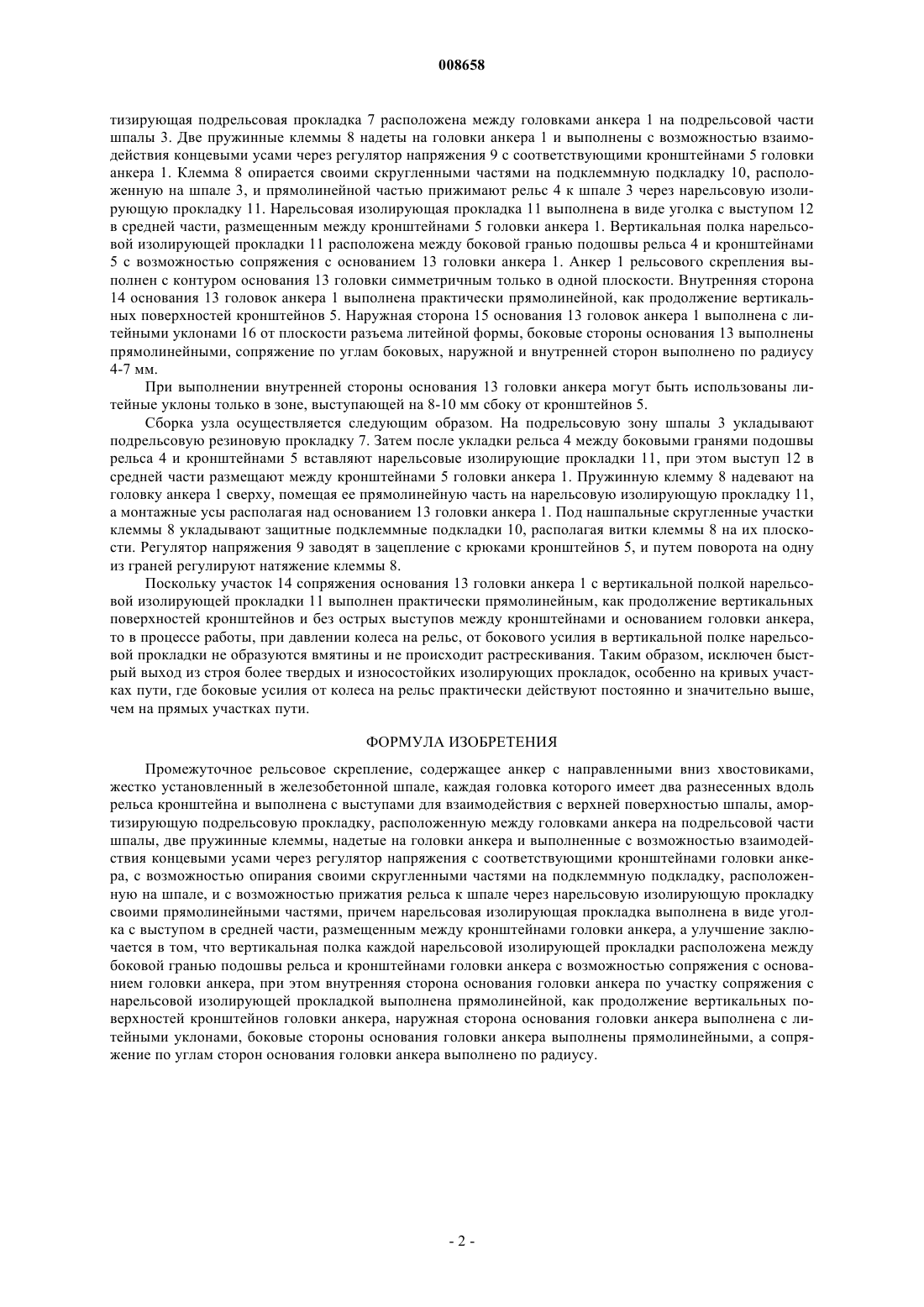

008658 Область техники Рельсовое скрепление относится к верхнему строению железнодорожного пути и предназначено для прикрепления рельсов к железобетонным, полимербетонным или композитным подрельсовым основаниям, таким как шпалы, брусья, плиты, блоки, лежни и др., и может найти применение на магистральных железнодорожных линиях, в том числе высокоскоростных, в тоннелях, метрополитенах и на подъездных железнодорожных путях промышленных предприятий. Уровень техники Известно рельсовое скрепление, содержащее U-образный анкер с направленным вниз хвостовиком,жестко установленный в железобетонной шпале, пружинные клеммы, каждая из которых соединена с соответствующим концом анкера через регулятор напряжения клеммы, при этом одна ветвь каждой клеммы установлена с возможностью взаимодействия с рельсом, а другая - с подкладкой, смонтированной на шпале, амортизирующую подкладку, устанавливаемую под рельсом, каждый конец анкера имеет два разнесенных вдоль рельса крюкообразных кронштейна, охватывающих регулятор, причем поверхности последних, взаимодействующие с регулятором, выполнены по кривой двух радиусов(а.с. SU 1401095 А 1, Е 01 В 9/00, 07.08.1988). Недостатки данного рельсового скрепления следующие. Ввиду того, что анкер выполняется методом литья, в нем согласно технологии литья предусмотрены литейные уклоны. При выполнении основания головки анкера ромбовидной формы имеются литейные уклоны с обеих сторон. Головки анкера с внутренней стороны имеют практически вертикальные плоские поверхности, образованные кронштейнами с ребордами. Эти поверхности контактируют с вертикальной полкой изолирующей нарельсовой прокладки и в процессе работы воспринимают боковое усилие от торца подошвы рельса. Сочленение внутренних сторон ромбовидного основания головок (с уклонами) с практически плоскими вертикальными поверхностями кронштейнов образует выступы, которые, как правило, острой формы и с литейными заусенцами. В собранном рельсовом скреплении вертикальная полка изолирующей нарельсовой прокладки расположена как в зоне вертикальных поверхностей кронштейнов, так и в зоне внутренних сторон основания головок (с уклонами). В процессе эксплуатации, при сочетании вертикальной и боковой нагрузки рельс проседает и поворачивается. При этом торец подошвы рельса контактирует с полкой в обеих зонах, поэтому при давлении от бокового усилия в вертикальной полке нарельсовой прокладки образуются от данного выступа либо вмятины, если нарельсовая прокладка изготовлена из податливого материала, либо происходит растрескивание, в случае ее изготовления из более твердого и менее пластичного материала. Сущность изобретения Техническим результатом заявляемого изобретения является устранение указанных недостатков, а именно устранение отмеченных повреждений и соответственно обеспечение надежной работы скрепления, возможности применения более твердых и износостойких нарельсовых изолирующих прокладок, с исключением их быстрого выхода из строя, особенно в кривых участках пути, где боковые усилия от колеса на рельс имеют намного большие величины и практически действуют постоянно, в отличие от прямых участков пути. Для этого в рельсовом скреплении, которое содержит анкер с направленными вниз хвостовиками,жестко установленный в железобетонной шпале, каждая головка которого имеет два разнесенных вдоль рельса кронштейна и выполнена с выступами для взаимодействия с верхней поверхностью шпалы, амортизирующую подрельсовую прокладку, расположенную между головками анкера на подрельсовой части шпалы, две пружинные клеммы, надетые на головки анкера и выполненные с возможностью взаимодействия концевыми усами через регулятор напряжения с соответствующими кронштейнами головки анкера, с возможностью опирания своими скругленными частями на подклеммную подкладку, расположенную на шпале, и с возможностью прижатия рельса к шпале через нарельсовую изолирующую прокладку своими прямолинейными частями, причем нарельсовая изолирующая прокладка выполнена в виде уголка с выступом в средней части, размещенным между кронштейнами головки анкера, а вертикальная полка каждой нарельсовой изолирующей прокладки расположена между боковой гранью подошвы рельса и кронштейнами головки анкера с возможностью сопряжения с основанием головки анкера, при этом внутренняя сторона основания головки анкера по участку сопряжения с нарельсовой изолирующей прокладкой выполнена прямолинейной, как продолжение вертикальных поверхностей кронштейнов головки анкера, наружная сторона основания головки анкера выполнена с литейными уклонами, боковые стороны основания головки анкера выполнены прямолинейными, а сопряжение по углам сторон основания головки анкера выполнено по радиусу. На фиг. 1 представлено рельсовое скрепление, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 анкер с выступом (прототип); на фиг. 4 - анкер без выступа в зоне сопряжения с полкой нарельсовой изолирующей прокладки (согласно изобретению). Лучший вариант осуществления изобретения Рельсовое скрепление содержит анкер 1 с направленными вниз хвостовиками 2, жестко установленный в железобетонной шпале 3. Каждая головка анкера 1 имеет два разнесенных вдоль рельса 4 кронштейна 5 и выполнена с выступами 6 для взаимодействия с верхней поверхностью шпалы 3. Амор-1 008658 тизирующая подрельсовая прокладка 7 расположена между головками анкера 1 на подрельсовой части шпалы 3. Две пружинные клеммы 8 надеты на головки анкера 1 и выполнены с возможностью взаимодействия концевыми усами через регулятор напряжения 9 с соответствующими кронштейнами 5 головки анкера 1. Клемма 8 опирается своими скругленными частями на подклеммную подкладку 10, расположенную на шпале 3, и прямолинейной частью прижимают рельс 4 к шпале 3 через нарельсовую изолирующую прокладку 11. Нарельсовая изолирующая прокладка 11 выполнена в виде уголка с выступом 12 в средней части, размещенным между кронштейнами 5 головки анкера 1. Вертикальная полка нарельсовой изолирующей прокладки 11 расположена между боковой гранью подошвы рельса 4 и кронштейнами 5 с возможностью сопряжения с основанием 13 головки анкера 1. Анкер 1 рельсового скрепления выполнен с контуром основания 13 головки симметричным только в одной плоскости. Внутренняя сторона 14 основания 13 головок анкера 1 выполнена практически прямолинейной, как продолжение вертикальных поверхностей кронштейнов 5. Наружная сторона 15 основания 13 головок анкера 1 выполнена с литейными уклонами 16 от плоскости разъема литейной формы, боковые стороны основания 13 выполнены прямолинейными, сопряжение по углам боковых, наружной и внутренней сторон выполнено по радиусу 4-7 мм. При выполнении внутренней стороны основания 13 головки анкера могут быть использованы литейные уклоны только в зоне, выступающей на 8-10 мм сбоку от кронштейнов 5. Сборка узла осуществляется следующим образом. На подрельсовую зону шпалы 3 укладывают подрельсовую резиновую прокладку 7. Затем после укладки рельса 4 между боковыми гранями подошвы рельса 4 и кронштейнами 5 вставляют нарельсовые изолирующие прокладки 11, при этом выступ 12 в средней части размещают между кронштейнами 5 головки анкера 1. Пружинную клемму 8 надевают на головку анкера 1 сверху, помещая ее прямолинейную часть на нарельсовую изолирующую прокладку 11,а монтажные усы располагая над основанием 13 головки анкера 1. Под нашпальные скругленные участки клеммы 8 укладывают защитные подклеммные подкладки 10, располагая витки клеммы 8 на их плоскости. Регулятор напряжения 9 заводят в зацепление с крюками кронштейнов 5, и путем поворота на одну из граней регулируют натяжение клеммы 8. Поскольку участок 14 сопряжения основания 13 головки анкера 1 с вертикальной полкой нарельсовой изолирующей прокладки 11 выполнен практически прямолинейным, как продолжение вертикальных поверхностей кронштейнов и без острых выступов между кронштейнами и основанием головки анкера,то в процессе работы, при давлении колеса на рельс, от бокового усилия в вертикальной полке нарельсовой прокладки не образуются вмятины и не происходит растрескивания. Таким образом, исключен быстрый выход из строя более твердых и износостойких изолирующих прокладок, особенно на кривых участках пути, где боковые усилия от колеса на рельс практически действуют постоянно и значительно выше,чем на прямых участках пути. ФОРМУЛА ИЗОБРЕТЕНИЯ Промежуточное рельсовое скрепление, содержащее анкер с направленными вниз хвостовиками,жестко установленный в железобетонной шпале, каждая головка которого имеет два разнесенных вдоль рельса кронштейна и выполнена с выступами для взаимодействия с верхней поверхностью шпалы, амортизирующую подрельсовую прокладку, расположенную между головками анкера на подрельсовой части шпалы, две пружинные клеммы, надетые на головки анкера и выполненные с возможностью взаимодействия концевыми усами через регулятор напряжения с соответствующими кронштейнами головки анкера, с возможностью опирания своими скругленными частями на подклеммную подкладку, расположенную на шпале, и с возможностью прижатия рельса к шпале через нарельсовую изолирующую прокладку своими прямолинейными частями, причем нарельсовая изолирующая прокладка выполнена в виде уголка с выступом в средней части, размещенным между кронштейнами головки анкера, а улучшение заключается в том, что вертикальная полка каждой нарельсовой изолирующей прокладки расположена между боковой гранью подошвы рельса и кронштейнами головки анкера с возможностью сопряжения с основанием головки анкера, при этом внутренняя сторона основания головки анкера по участку сопряжения с нарельсовой изолирующей прокладкой выполнена прямолинейной, как продолжение вертикальных поверхностей кронштейнов головки анкера, наружная сторона основания головки анкера выполнена с литейными уклонами, боковые стороны основания головки анкера выполнены прямолинейными, а сопряжение по углам сторон основания головки анкера выполнено по радиусу.

МПК / Метки

МПК: E01B 9/30, E01B 9/38

Метки: скрепление, рельсовое
