Носитель записи и устройство для сканирования носителя записи

Есть еще 1 страница.

Смотреть все страницы или скачать PDF файл.

Формула / Реферат

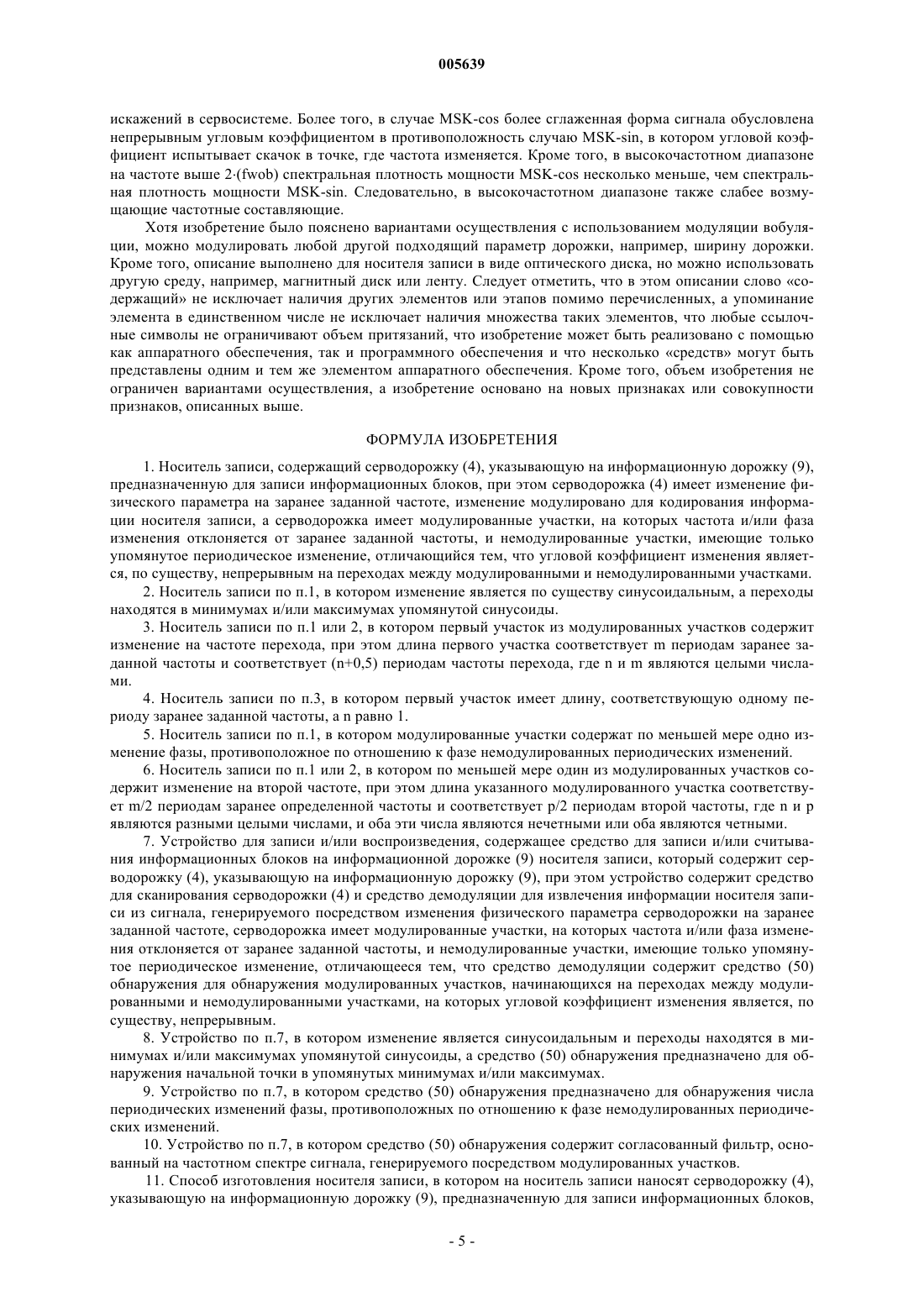

1. Носитель записи, содержащий серводорожку (4), указывающую на информационную дорожку (9), предназначенную для записи информационных блоков, при этом серводорожка (4) имеет изменение физического параметра на заранее заданной частоте, изменение модулировано для кодирования информации носителя записи, а серводорожка имеет модулированные участки, на которых частота и/или фаза изменения отклоняется от заранее заданной частоты, и немодулированные участки, имеющие только упомянутое периодическое изменение, отличающийся тем, что угловой коэффициент изменения является, по существу, непрерывным на переходах между модулированными и немодулированными участками.

2. Носитель записи по п.1, в котором изменение является по существу синусоидальным, а переходы находятся в минимумах и/или максимумах упомянутой синусоиды.

3. Носитель записи по п.1 или 2, в котором первый участок из модулированных участков содержит изменение на частоте перехода, при этом длина первого участка соответствует m периодам заранее заданной частоты и соответствует (n+0,5) периодам частоты перехода, где n и m являются целыми числами.

4. Носитель записи по п.3, в котором первый участок имеет длину, соответствующую одному периоду заранее заданной частоты, а n равно 1.

5. Носитель записи по п.1, в котором модулированные участки содержат по меньшей мере одно изменение фазы, противоположное по отношению к фазе немодулированных периодических изменений.

6. Носитель записи по п.1 или 2, в котором по меньшей мере один из модулированных участков содержит изменение на второй частоте, при этом длина указанного модулированного участка соответствует m/2 периодам заранее определенной частоты и соответствует p/2 периодам второй частоты, где n и p являются разными целыми числами, и оба эти числа являются нечетными или оба являются четными.

7. Устройство для записи и/или воспроизведения, содержащее средство для записи и/или считывания информационных блоков на информационной дорожке (9) носителя записи, который содержит серводорожку (4), указывающую на информационную дорожку (9), при этом устройство содержит средство для сканирования серводорожки (4) и средство демодуляции для извлечения информации носителя записи из сигнала, генерируемого посредством изменения физического параметра серводорожки на заранее заданной частоте, серводорожка имеет модулированные участки, на которых частота и/или фаза изменения отклоняется от заранее заданной частоты, и немодулированные участки, имеющие только упомянутое периодическое изменение, отличающееся тем, что средство демодуляции содержит средство (50) обнаружения для обнаружения модулированных участков, начинающихся на переходах между модулированными и немодулированными участками, на которых угловой коэффициент изменения является, по существу, непрерывным.

8. Устройство по п.7, в котором изменение является синусоидальным и переходы находятся в минимумах и/или максимумах упомянутой синусоиды, а средство (50) обнаружения предназначено для обнаружения начальной точки в упомянутых минимумах и/или максимумах.

9. Устройство по п.7, в котором средство (50) обнаружения предназначено для обнаружения числа периодических изменений фазы, противоположных по отношению к фазе немодулированных периодических изменений.

10. Устройство по п.7, в котором средство (50) обнаружения содержит согласованный фильтр, основанный на частотном спектре сигнала, генерируемого посредством модулированных участков.

11. Способ изготовления носителя записи, в котором на носитель записи наносят серводорожку (4), указывающую на информационную дорожку (9), предназначенную для записи информационных блоков, при этом серводорожку (4) формируют с изменением физического параметра на заранее заданной частоте, и это изменение модулируют для кодирования информации носителя записи, а серводорожку формируют с модулированными участками, на которых частота и/или фаза изменения отклоняется от заранее заданной частоты, и немодулированными участками, имеющими только упомянутое периодическое изменение, отличающийся тем, что переходы между модулированными и немодулированными участками формируют с сохранением углового коэффициента изменения, по существу, непрерывным.

Рисунок 1



Текст

Смотреть все

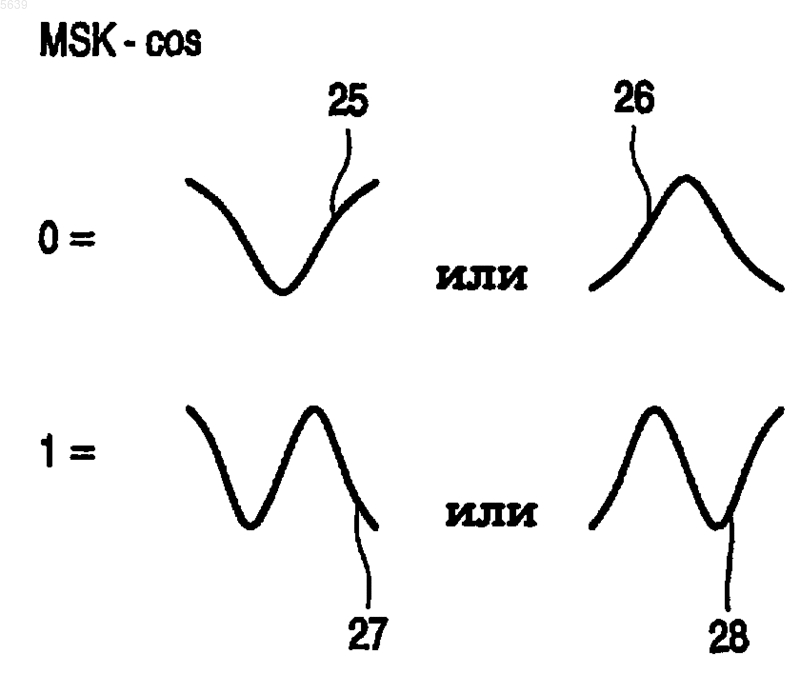

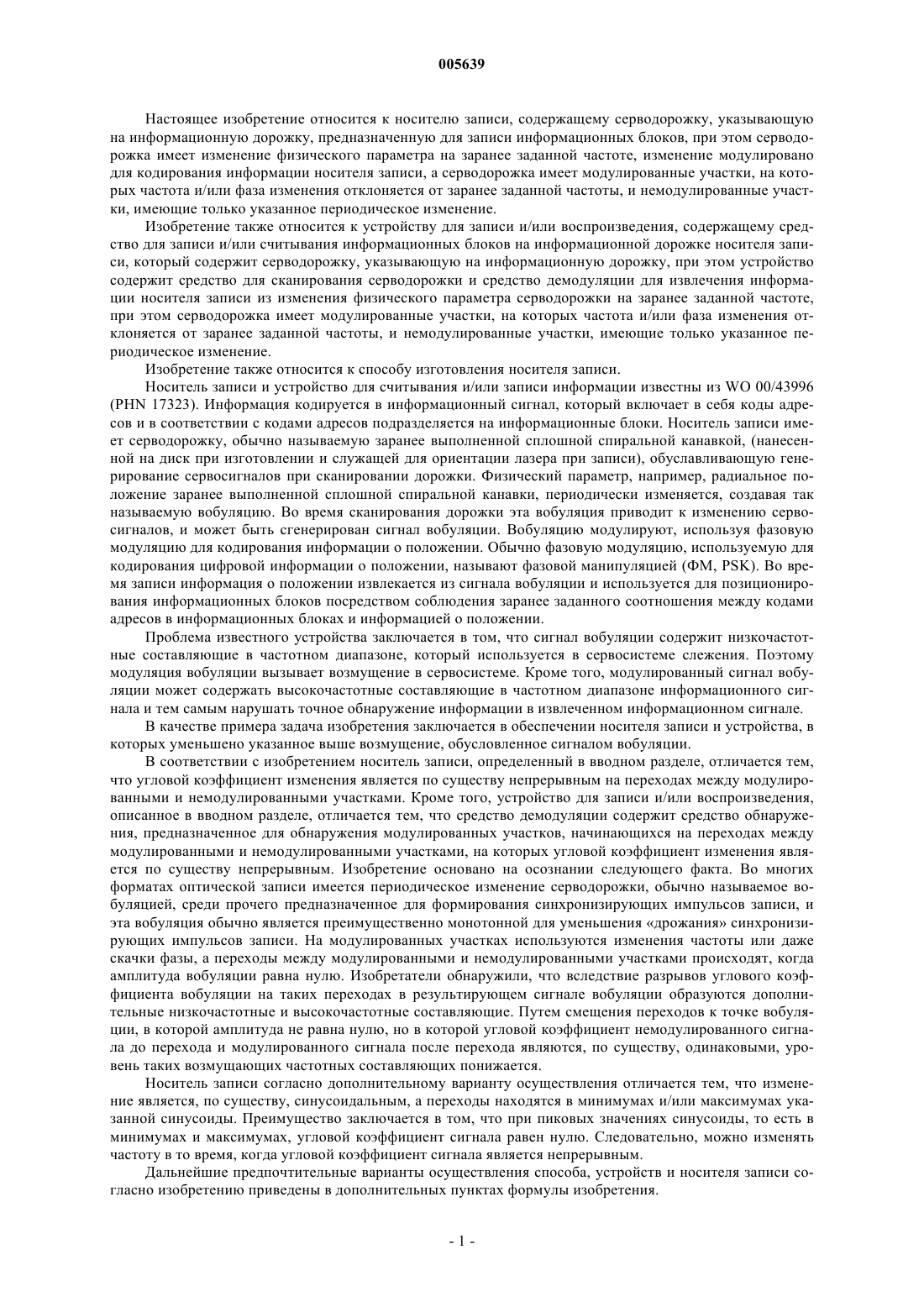

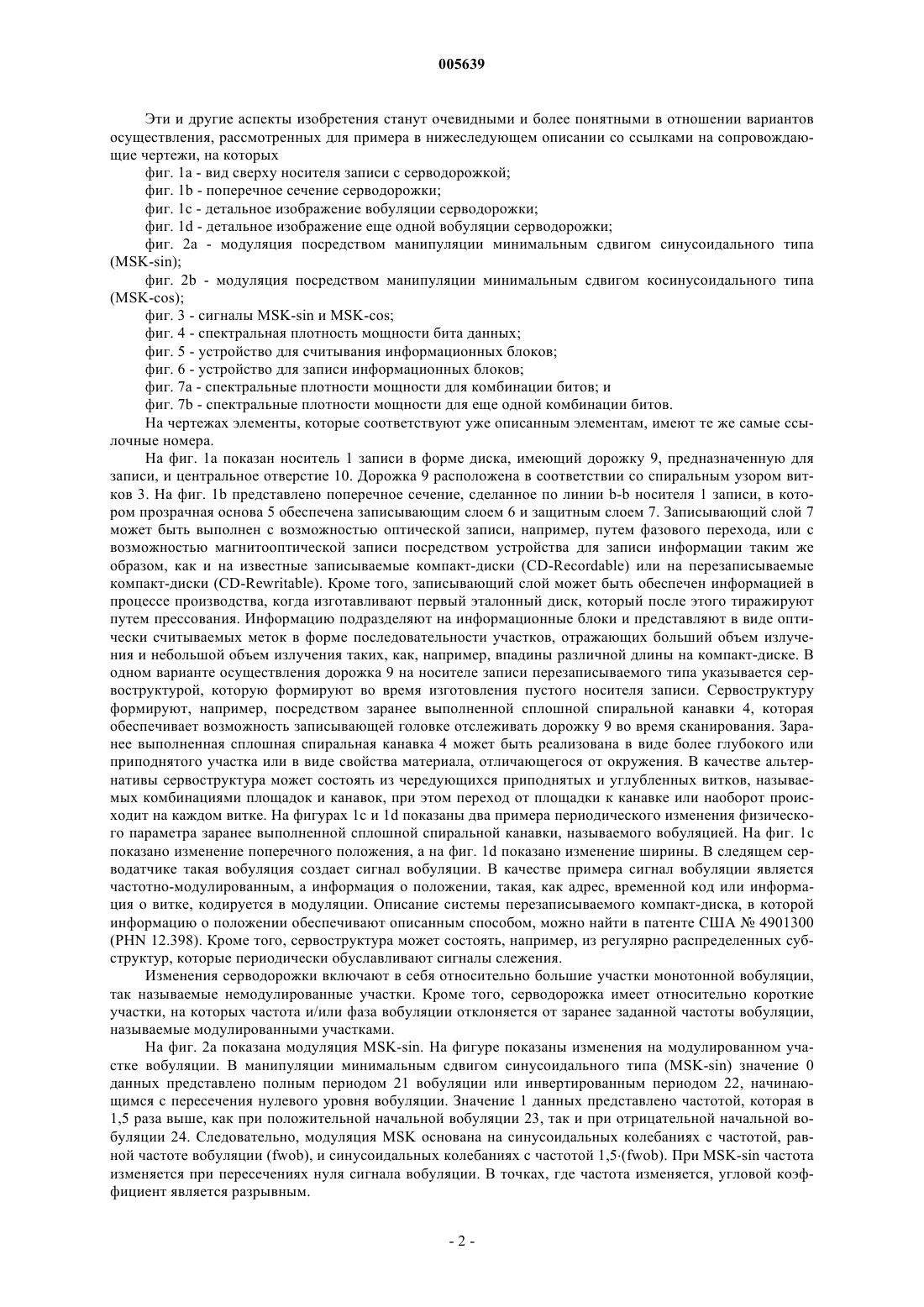

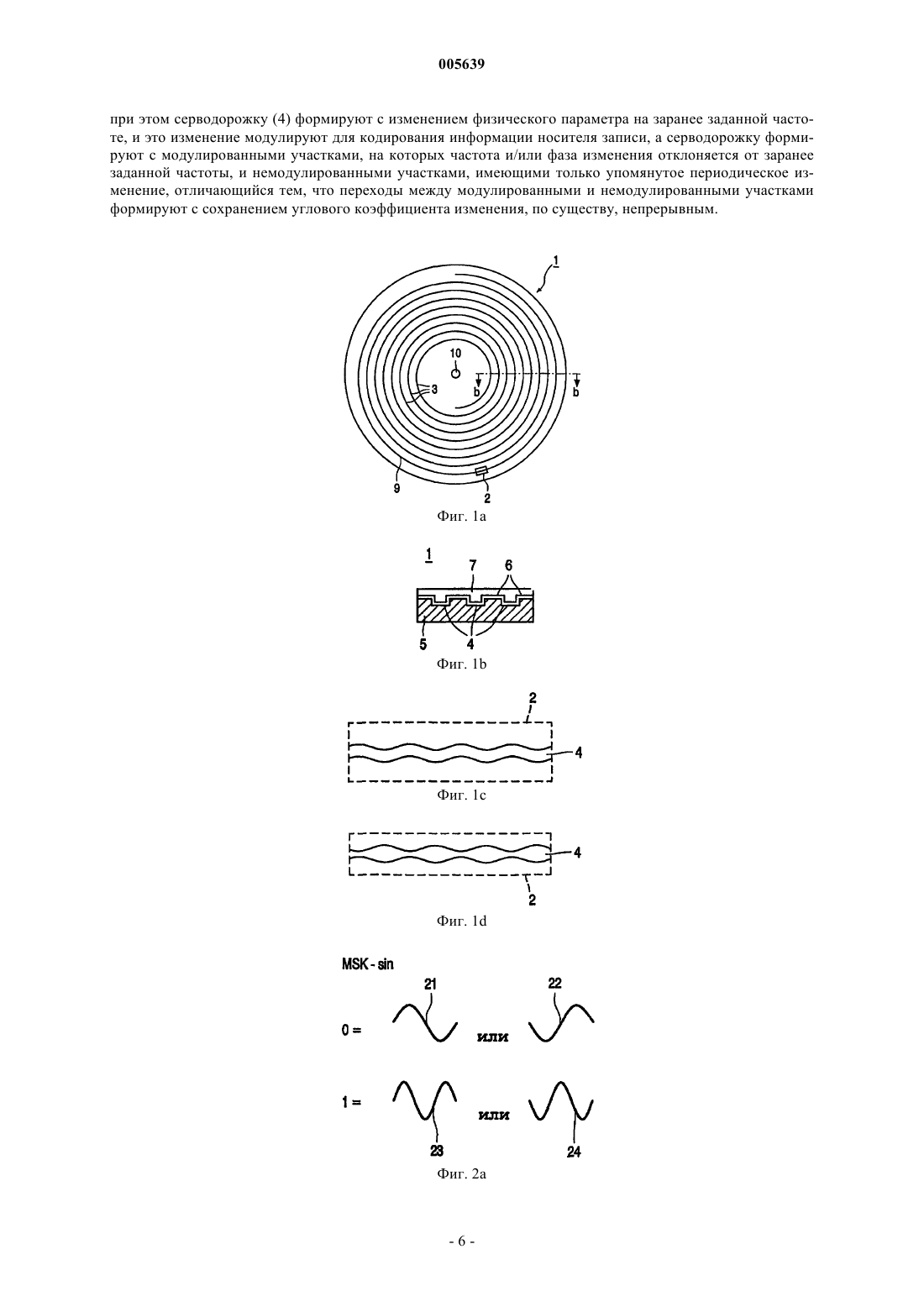

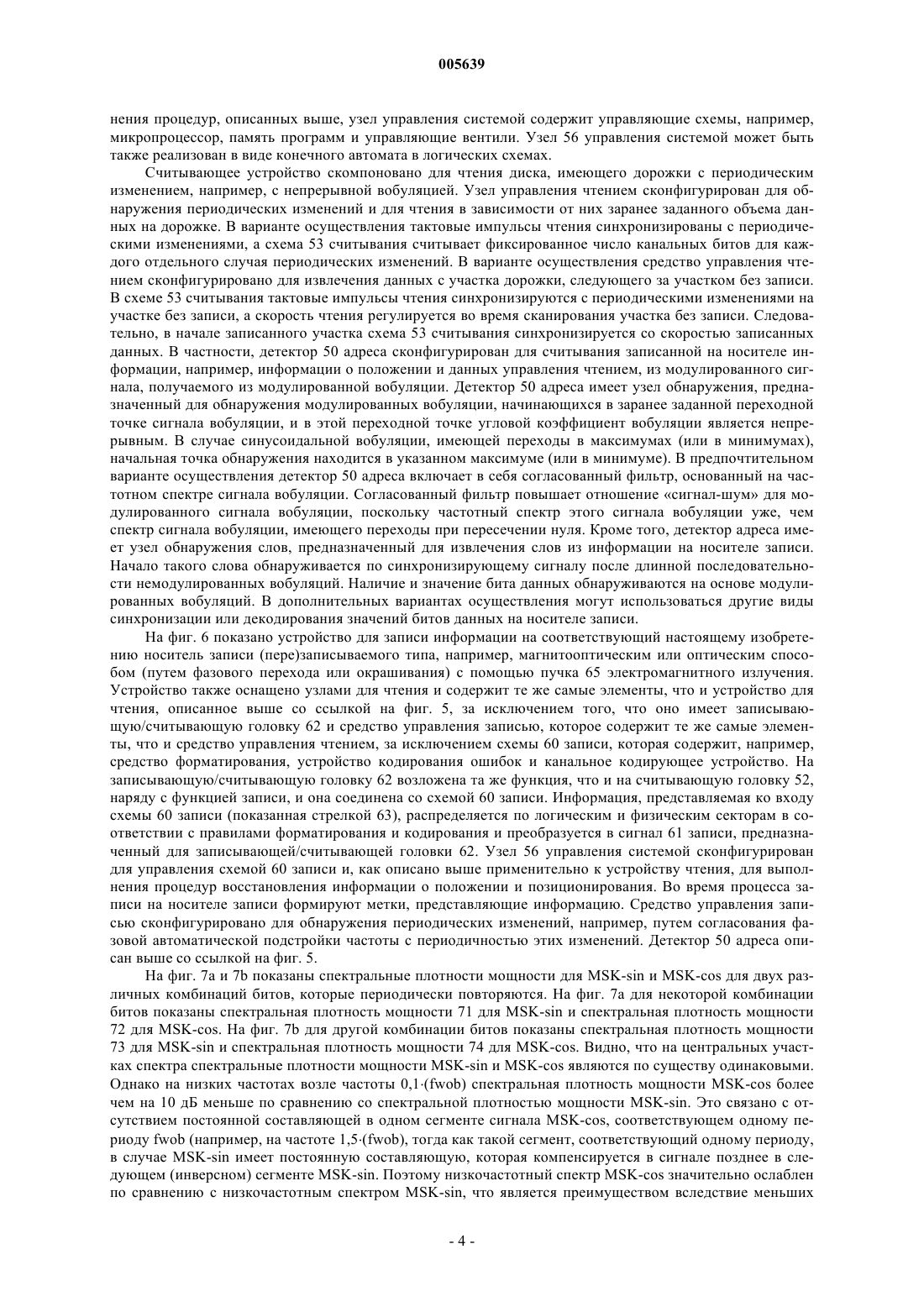

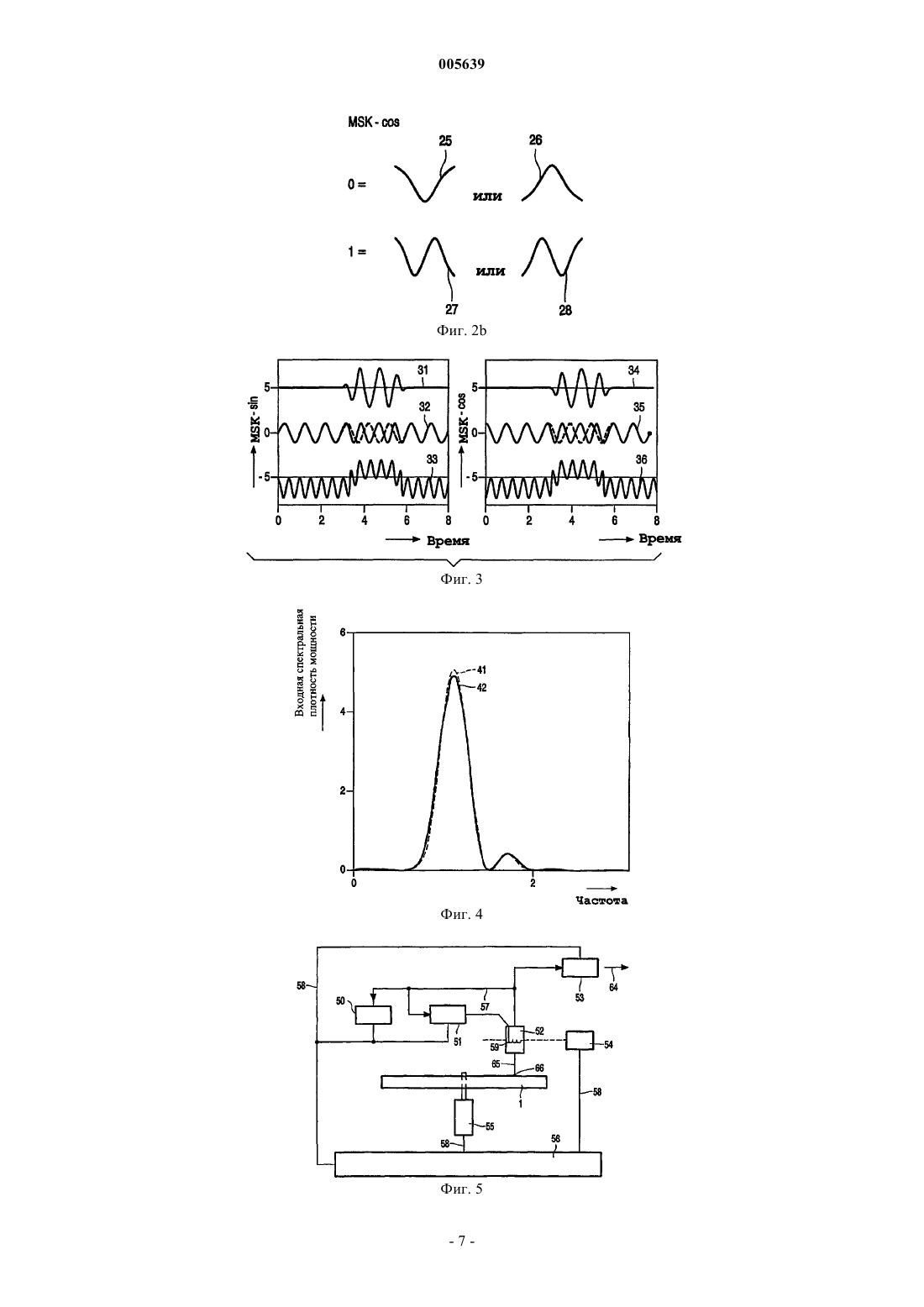

005639 Настоящее изобретение относится к носителю записи, содержащему серводорожку, указывающую на информационную дорожку, предназначенную для записи информационных блоков, при этом серводорожка имеет изменение физического параметра на заранее заданной частоте, изменение модулировано для кодирования информации носителя записи, а серводорожка имеет модулированные участки, на которых частота и/или фаза изменения отклоняется от заранее заданной частоты, и немодулированные участки, имеющие только указанное периодическое изменение. Изобретение также относится к устройству для записи и/или воспроизведения, содержащему средство для записи и/или считывания информационных блоков на информационной дорожке носителя записи, который содержит серводорожку, указывающую на информационную дорожку, при этом устройство содержит средство для сканирования серводорожки и средство демодуляции для извлечения информации носителя записи из изменения физического параметра серводорожки на заранее заданной частоте,при этом серводорожка имеет модулированные участки, на которых частота и/или фаза изменения отклоняется от заранее заданной частоты, и немодулированные участки, имеющие только указанное периодическое изменение. Изобретение также относится к способу изготовления носителя записи. Носитель записи и устройство для считывания и/или записи информации известны из WO 00/43996(PHN 17323). Информация кодируется в информационный сигнал, который включает в себя коды адресов и в соответствии с кодами адресов подразделяется на информационные блоки. Носитель записи имеет серводорожку, обычно называемую заранее выполненной сплошной спиральной канавкой, (нанесенной на диск при изготовлении и служащей для ориентации лазера при записи), обуславливающую генерирование сервосигналов при сканировании дорожки. Физический параметр, например, радиальное положение заранее выполненной сплошной спиральной канавки, периодически изменяется, создавая так называемую вобуляцию. Во время сканирования дорожки эта вобуляция приводит к изменению сервосигналов, и может быть сгенерирован сигнал вобуляции. Вобуляцию модулируют, используя фазовую модуляцию для кодирования информации о положении. Обычно фазовую модуляцию, используемую для кодирования цифровой информации о положении, называют фазовой манипуляцией (ФМ, PSK). Во время записи информация о положении извлекается из сигнала вобуляции и используется для позиционирования информационных блоков посредством соблюдения заранее заданного соотношения между кодами адресов в информационных блоках и информацией о положении. Проблема известного устройства заключается в том, что сигнал вобуляции содержит низкочастотные составляющие в частотном диапазоне, который используется в сервосистеме слежения. Поэтому модуляция вобуляции вызывает возмущение в сервосистеме. Кроме того, модулированный сигнал вобуляции может содержать высокочастотные составляющие в частотном диапазоне информационного сигнала и тем самым нарушать точное обнаружение информации в извлеченном информационном сигнале. В качестве примера задача изобретения заключается в обеспечении носителя записи и устройства, в которых уменьшено указанное выше возмущение, обусловленное сигналом вобуляции. В соответствии с изобретением носитель записи, определенный в вводном разделе, отличается тем,что угловой коэффициент изменения является по существу непрерывным на переходах между модулированными и немодулированными участками. Кроме того, устройство для записи и/или воспроизведения,описанное в вводном разделе, отличается тем, что средство демодуляции содержит средство обнаружения, предназначенное для обнаружения модулированных участков, начинающихся на переходах между модулированными и немодулированными участками, на которых угловой коэффициент изменения является по существу непрерывным. Изобретение основано на осознании следующего факта. Во многих форматах оптической записи имеется периодическое изменение серводорожки, обычно называемое вобуляцией, среди прочего предназначенное для формирования синхронизирующих импульсов записи, и эта вобуляция обычно является преимущественно монотонной для уменьшения дрожания синхронизирующих импульсов записи. На модулированных участках используются изменения частоты или даже скачки фазы, а переходы между модулированными и немодулированными участками происходят, когда амплитуда вобуляции равна нулю. Изобретатели обнаружили, что вследствие разрывов углового коэффициента вобуляции на таких переходах в результирующем сигнале вобуляции образуются дополнительные низкочастотные и высокочастотные составляющие. Путем смещения переходов к точке вобуляции, в которой амплитуда не равна нулю, но в которой угловой коэффициент немодулированного сигнала до перехода и модулированного сигнала после перехода являются, по существу, одинаковыми, уровень таких возмущающих частотных составляющих понижается. Носитель записи согласно дополнительному варианту осуществления отличается тем, что изменение является, по существу, синусоидальным, а переходы находятся в минимумах и/или максимумах указанной синусоиды. Преимущество заключается в том, что при пиковых значениях синусоиды, то есть в минимумах и максимумах, угловой коэффициент сигнала равен нулю. Следовательно, можно изменять частоту в то время, когда угловой коэффициент сигнала является непрерывным. Дальнейшие предпочтительные варианты осуществления способа, устройств и носителя записи согласно изобретению приведены в дополнительных пунктах формулы изобретения.-1 005639 Эти и другие аспекты изобретения станут очевидными и более понятными в отношении вариантов осуществления, рассмотренных для примера в нижеследующем описании со ссылками на сопровождающие чертежи, на которых фиг. 1 а - вид сверху носителя записи с серводорожкой; фиг. 1b - поперечное сечение серводорожки; фиг. 1 с - детальное изображение вобуляции серводорожки; фиг. 1d - детальное изображение еще одной вобуляции серводорожки; фиг. 2 а - модуляция посредством манипуляции минимальным сдвигом синусоидального типа(MSK-sin); фиг. 2b - модуляция посредством манипуляции минимальным сдвигом косинусоидального типа(MSK-cos); фиг. 3 - сигналы MSK-sin и MSK-cos; фиг. 4 - спектральная плотность мощности бита данных; фиг. 5 - устройство для считывания информационных блоков; фиг. 6 - устройство для записи информационных блоков; фиг. 7 а - спектральные плотности мощности для комбинации битов; и фиг. 7b - спектральные плотности мощности для еще одной комбинации битов. На чертежах элементы, которые соответствуют уже описанным элементам, имеют те же самые ссылочные номера. На фиг. 1 а показан носитель 1 записи в форме диска, имеющий дорожку 9, предназначенную для записи, и центральное отверстие 10. Дорожка 9 расположена в соответствии со спиральным узором витков 3. На фиг. 1b представлено поперечное сечение, сделанное по линии b-b носителя 1 записи, в котором прозрачная основа 5 обеспечена записывающим слоем 6 и защитным слоем 7. Записывающий слой 7 может быть выполнен с возможностью оптической записи, например, путем фазового перехода, или с возможностью магнитооптической записи посредством устройства для записи информации таким же образом, как и на известные записываемые компакт-диски (CD-Recordable) или на перезаписываемые компакт-диски (CD-Rewritable). Кроме того, записывающий слой может быть обеспечен информацией в процессе производства, когда изготавливают первый эталонный диск, который после этого тиражируют путем прессования. Информацию подразделяют на информационные блоки и представляют в виде оптически считываемых меток в форме последовательности участков, отражающих больший объем излучения и небольшой объем излучения таких, как, например, впадины различной длины на компакт-диске. В одном варианте осуществления дорожка 9 на носителе записи перезаписываемого типа указывается сервоструктурой, которую формируют во время изготовления пустого носителя записи. Сервоструктуру формируют, например, посредством заранее выполненной сплошной спиральной канавки 4, которая обеспечивает возможность записывающей головке отслеживать дорожку 9 во время сканирования. Заранее выполненная сплошная спиральная канавка 4 может быть реализована в виде более глубокого или приподнятого участка или в виде свойства материала, отличающегося от окружения. В качестве альтернативы сервоструктура может состоять из чередующихся приподнятых и углубленных витков, называемых комбинациями площадок и канавок, при этом переход от площадки к канавке или наоборот происходит на каждом витке. На фигурах 1 с и 1d показаны два примера периодического изменения физического параметра заранее выполненной сплошной спиральной канавки, называемого вобуляцией. На фиг. 1 с показано изменение поперечного положения, а на фиг. 1d показано изменение ширины. В следящем серводатчике такая вобуляция создает сигнал вобуляции. В качестве примера сигнал вобуляции является частотно-модулированным, а информация о положении, такая, как адрес, временной код или информация о витке, кодируется в модуляции. Описание системы перезаписываемого компакт-диска, в которой информацию о положении обеспечивают описанным способом, можно найти в патенте США 4901300(PHN 12.398). Кроме того, сервоструктура может состоять, например, из регулярно распределенных субструктур, которые периодически обуславливают сигналы слежения. Изменения серводорожки включают в себя относительно большие участки монотонной вобуляции,так называемые немодулированные участки. Кроме того, серводорожка имеет относительно короткие участки, на которых частота и/или фаза вобуляции отклоняется от заранее заданной частоты вобуляции,называемые модулированными участками. На фиг. 2 а показана модуляция MSK-sin. На фигуре показаны изменения на модулированном участке вобуляции. В манипуляции минимальным сдвигом синусоидального типа (MSK-sin) значение 0 данных представлено полным периодом 21 вобуляции или инвертированным периодом 22, начинающимся с пересечения нулевого уровня вобуляции. Значение 1 данных представлено частотой, которая в 1,5 раза выше, как при положительной начальной вобуляции 23, так и при отрицательной начальной вобуляции 24. Следовательно, модуляция MSK основана на синусоидальных колебаниях с частотой, равной частоте вобуляции (fwob), и синусоидальных колебаниях с частотой 1,5(fwob). При MSK-sin частота изменяется при пересечениях нуля сигнала вобуляции. В точках, где частота изменяется, угловой коэффициент является разрывным.-2 005639 На фиг. 2b показана модуляция MSK-cos. В манипуляции минимальным сдвигом косинусоидального типа (MSK-cos) значение 0 данных представлено полным периодом 25 вобуляции или инвертированным периодом 26, начинающимся при максимальной или минимальной амплитуде вобуляции. Значение 1 данных представлено частотой, которая в 1,5 раза выше, как при положительной начальной вобуляции 27, так и при отрицательной начальной вобуляции 28, при этом начало также происходит в максимуме или минимуме. Следовательно, модуляция MSK основана на синусоидальных колебаниях с частотой 1,0(fwob) и синусоидальных колебаниях с частотой 1,5(fwob). При MSK-cos частота изменяется в максимумах или минимумах сигнала вобуляции. В точках, где частота изменяется, угловой коэффициент является непрерывным. Следует отметить, что все сигналы MSK-cos не имеют постоянной составляющей в случае интегрирования на интервале одного периода частоты вобуляции, тогда как сигнал MSK-sin с частотой 1,5(fwob) имеет постоянную составляющую. Постоянная составляющая может быть уравновешена инвертированным сигналом MSK-sin с частотой 1,5(fwob), но отсутствие таких постоянных составляющих в модуляции MSK-cos приводит к меньшему числу возмущающих частотных составляющих в низкочастотном диапазоне, соответствующем сервосистемам. На фиг. 3 показаны сигналы MSK-sin и MSK-cos. На данной фигуре показаны примеры модулированных сигналов для MSK-sin (32) и MSK-cos (35) в случае одного бита данных. Центральные кривые(32, 35) иллюстрируют сигналы на диске (сплошные линии) для MSK-sin (слева) и MSK-cos (справа). Для справки также показаны синусоидальный и косинусоидальный сигналы с однородной частотой (пунктирные линии). Оба примера относятся к случаю бита данных с длиной три периода вобуляции. Первая и последняя части такого бита данных описаны выше со ссылками на фиг. 2 а и 2b. В среднем периоде из указанных трех периодов наблюдается инвертированная вобуляция. Верхние кривые (31, 34) иллюстрируют различие между сигналами MSK-sin (слева) и MSK-cos (справа) и эталонной немодулированной вобуляцией. Нижние кривые (33, 36) иллюстрируют результат умножения сигналов (32, 35) на эталонную вобуляцию. На фиг. 4 показана спектральная плотность мощности бита данных. Сплошная линия 41 отражает спектр MSK-sin, пунктирная линия 42 отражает спектр MSK-cos. Спектр 42 MSK-cos уже, чем спектр 41MSK-sin. Другими словами, в случае MSK-cos создается меньше возмущающих частотных составляющих и возможна более узкая фильтрация детектором, чем в случае MSK-sin. Эффективность обнаружения при MSK-cos будет выше по сравнению с MSK-sin, поскольку зависит от результирующего отношения сигнал-шум после фильтрации. На фиг. 5 показано считывающее устройство для сканирования носителя 1 записи. В области техники, к которой относится изобретение, например, из системы компакт-диска, хорошо известны запись и считывание информации с оптических дисков и форматирование, правила коррекции ошибок и канального кодирования. Устройство на фиг. 5 сконфигурировано для чтения носителя 1 записи, при этом носитель записи идентичен носителю записи, показанному на фиг. 1. Устройство оснащено считывающей головкой 52, предназначенной для сканирования дорожки на носителе записи, и средством управления считыванием, содержащим узел 55 привода для вращения носителя 1 записи, схему 53 считывания, например, содержащую канальный декодер и корректор ошибок, узел 51 слежения и узел 56 управления системой. Считывающая головка содержит оптические элементы обычного типа, предназначенные для формирования пятна 66 излучения, фокусируемого на дорожку записывающего слоя носителя записи, с помощью пучка 65 излучения, направляемого через оптические элементы. Пучок 65 излучения генерируется источником излучения, например, лазерным диодом. Считывающая головка дополнительно содержит привод фокусировки, предназначенный для фокусирования пучка 65 излучения на записывающий слой, и привод 59 слежения, предназначенный для точного позиционирования пятна 66 в радиальном направлении на центр дорожки. Устройство имеет узел 54 позиционирования, предназначенный для грубого позиционирования считывающей головки 52 в радиальном направлении на дорожке. Привод 59 слежения может содержать катушки для перемещения оптического элемента в радиальном направлении или может быть сконфигурирован для изменения угла наклона отражающего элемента на подвижной части считывающей головки или на части, находящейся на фиксированном месте, в случае, когда часть оптической системы установлена на фиксированном месте. Излучение, отражаемое записывающим слоем, обнаруживается детектором обычного типа, например, четырехквадрантным диодом, для формирования сигналов 57 обнаружения, включающих в себя сигнал считывания, сигнал ошибки слежения и сигнал ошибки фокусирования. Узел 51 слежения соединен со считывающей головкой для приема сигнала ошибки слежения со считывающей головки и управления приводом 59 слежения. Во время чтения сигнал считывания преобразуется в схеме 53 считывания в выходную информацию, показанную стрелкой 64. Устройство оснащено детектором 50 адреса, предназначенным для обнаружения и извлечения адресной информации из сигналов 57 обнаружения при сканировании серводорожки носителя записи. Устройство дополнительно оснащено узлом 56 управления системой, предназначенным для получения команд от управляющей вычислительной системы или от пользователя и для управления устройством по управляющим линиям 58, например, по системной шине, соединенной с узлом 55 привода, узлом 54 позиционирования, детектором 50 адреса, узлом 51 слежения и схемой 53 считывания. С этой целью для выпол-3 005639 нения процедур, описанных выше, узел управления системой содержит управляющие схемы, например,микропроцессор, память программ и управляющие вентили. Узел 56 управления системой может быть также реализован в виде конечного автомата в логических схемах. Считывающее устройство скомпоновано для чтения диска, имеющего дорожки с периодическим изменением, например, с непрерывной вобуляцией. Узел управления чтением сконфигурирован для обнаружения периодических изменений и для чтения в зависимости от них заранее заданного объема данных на дорожке. В варианте осуществления тактовые импульсы чтения синхронизированы с периодическими изменениями, а схема 53 считывания считывает фиксированное число канальных битов для каждого отдельного случая периодических изменений. В варианте осуществления средство управления чтением сконфигурировано для извлечения данных с участка дорожки, следующего за участком без записи. В схеме 53 считывания тактовые импульсы чтения синхронизируются с периодическими изменениями на участке без записи, а скорость чтения регулируется во время сканирования участка без записи. Следовательно, в начале записанного участка схема 53 считывания синхронизируется со скоростью записанных данных.В частности, детектор 50 адреса сконфигурирован для считывания записанной на носителе информации, например, информации о положении и данных управления чтением, из модулированного сигнала, получаемого из модулированной вобуляции. Детектор 50 адреса имеет узел обнаружения, предназначенный для обнаружения модулированных вобуляции, начинающихся в заранее заданной переходной точке сигнала вобуляции, и в этой переходной точке угловой коэффициент вобуляции является непрерывным. В случае синусоидальной вобуляции, имеющей переходы в максимумах (или в минимумах),начальная точка обнаружения находится в указанном максимуме (или в минимуме). В предпочтительном варианте осуществления детектор 50 адреса включает в себя согласованный фильтр, основанный на частотном спектре сигнала вобуляции. Согласованный фильтр повышает отношение сигнал-шум для модулированного сигнала вобуляции, поскольку частотный спектр этого сигнала вобуляции уже, чем спектр сигнала вобуляции, имеющего переходы при пересечении нуля. Кроме того, детектор адреса имеет узел обнаружения слов, предназначенный для извлечения слов из информации на носителе записи. Начало такого слова обнаруживается по синхронизирующему сигналу после длинной последовательности немодулированных вобуляций. Наличие и значение бита данных обнаруживаются на основе модулированных вобуляций. В дополнительных вариантах осуществления могут использоваться другие виды синхронизации или декодирования значений битов данных на носителе записи. На фиг. 6 показано устройство для записи информации на соответствующий настоящему изобретению носитель записи (пере)записываемого типа, например, магнитооптическим или оптическим способом (путем фазового перехода или окрашивания) с помощью пучка 65 электромагнитного излучения. Устройство также оснащено узлами для чтения и содержит те же самые элементы, что и устройство для чтения, описанное выше со ссылкой на фиг. 5, за исключением того, что оно имеет записывающую/считывающую головку 62 и средство управления записью, которое содержит те же самые элементы, что и средство управления чтением, за исключением схемы 60 записи, которая содержит, например,средство форматирования, устройство кодирования ошибок и канальное кодирующее устройство. На записывающую/считывающую головку 62 возложена та же функция, что и на считывающую головку 52,наряду с функцией записи, и она соединена со схемой 60 записи. Информация, представляемая ко входу схемы 60 записи (показанная стрелкой 63), распределяется по логическим и физическим секторам в соответствии с правилами форматирования и кодирования и преобразуется в сигнал 61 записи, предназначенный для записывающей/считывающей головки 62. Узел 56 управления системой сконфигурирован для управления схемой 60 записи и, как описано выше применительно к устройству чтения, для выполнения процедур восстановления информации о положении и позиционирования. Во время процесса записи на носителе записи формируют метки, представляющие информацию. Средство управления записью сконфигурировано для обнаружения периодических изменений, например, путем согласования фазовой автоматической подстройки частоты с периодичностью этих изменений. Детектор 50 адреса описан выше со ссылкой на фиг. 5. На фиг. 7 а и 7b показаны спектральные плотности мощности для MSK-sin и MSK-cos для двух различных комбинаций битов, которые периодически повторяются. На фиг. 7 а для некоторой комбинации битов показаны спектральная плотность мощности 71 для MSK-sin и спектральная плотность мощности 72 для MSK-cos. На фиг. 7b для другой комбинации битов показаны спектральная плотность мощности 73 для MSK-sin и спектральная плотность мощности 74 для MSK-cos. Видно, что на центральных участках спектра спектральные плотности мощности MSK-sin и MSK-cos являются по существу одинаковыми. Однако на низких частотах возле частоты 0,1(fwob) спектральная плотность мощности MSK-cos более чем на 10 дБ меньше по сравнению со спектральной плотностью мощности MSK-sin. Это связано с отсутствием постоянной составляющей в одном сегменте сигнала MSK-cos, соответствующем одному периоду fwob (например, на частоте 1,5(fwob), тогда как такой сегмент, соответствующий одному периоду,в случае MSK-sin имеет постоянную составляющую, которая компенсируется в сигнале позднее в следующем (инверсном) сегменте MSK-sin. Поэтому низкочастотный спектр MSK-cos значительно ослаблен по сравнению с низкочастотным спектром MSK-sin, что является преимуществом вследствие меньших-4 005639 искажений в сервосистеме. Более того, в случае MSK-cos более сглаженная форма сигнала обусловлена непрерывным угловым коэффициентом в противоположность случаю MSK-sin, в котором угловой коэффициент испытывает скачок в точке, где частота изменяется. Кроме того, в высокочастотном диапазоне на частоте выше 2(fwob) спектральная плотность мощности MSK-cos несколько меньше, чем спектральная плотность мощности MSK-sin. Следовательно, в высокочастотном диапазоне также слабее возмущающие частотные составляющие. Хотя изобретение было пояснено вариантами осуществления с использованием модуляции вобуляции, можно модулировать любой другой подходящий параметр дорожки, например, ширину дорожки. Кроме того, описание выполнено для носителя записи в виде оптического диска, но можно использовать другую среду, например, магнитный диск или ленту. Следует отметить, что в этом описании слово содержащий не исключает наличия других элементов или этапов помимо перечисленных, а упоминание элемента в единственном числе не исключает наличия множества таких элементов, что любые ссылочные символы не ограничивают объем притязаний, что изобретение может быть реализовано с помощью как аппаратного обеспечения, так и программного обеспечения и что несколько средств могут быть представлены одним и тем же элементом аппаратного обеспечения. Кроме того, объем изобретения не ограничен вариантами осуществления, а изобретение основано на новых признаках или совокупности признаков, описанных выше. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Носитель записи, содержащий серводорожку (4), указывающую на информационную дорожку (9),предназначенную для записи информационных блоков, при этом серводорожка (4) имеет изменение физического параметра на заранее заданной частоте, изменение модулировано для кодирования информации носителя записи, а серводорожка имеет модулированные участки, на которых частота и/или фаза изменения отклоняется от заранее заданной частоты, и немодулированные участки, имеющие только упомянутое периодическое изменение, отличающийся тем, что угловой коэффициент изменения является, по существу, непрерывным на переходах между модулированными и немодулированными участками. 2. Носитель записи по п.1, в котором изменение является по существу синусоидальным, а переходы находятся в минимумах и/или максимумах упомянутой синусоиды. 3. Носитель записи по п.1 или 2, в котором первый участок из модулированных участков содержит изменение на частоте перехода, при этом длина первого участка соответствует m периодам заранее заданной частоты и соответствует (n+0,5) периодам частоты перехода, где n и m являются целыми числами. 4. Носитель записи по п.3, в котором первый участок имеет длину, соответствующую одному периоду заранее заданной частоты, а n равно 1. 5. Носитель записи по п.1, в котором модулированные участки содержат по меньшей мере одно изменение фазы, противоположное по отношению к фазе немодулированных периодических изменений. 6. Носитель записи по п.1 или 2, в котором по меньшей мере один из модулированных участков содержит изменение на второй частоте, при этом длина указанного модулированного участка соответствует m/2 периодам заранее определенной частоты и соответствует p/2 периодам второй частоты, где n и p являются разными целыми числами, и оба эти числа являются нечетными или оба являются четными. 7. Устройство для записи и/или воспроизведения, содержащее средство для записи и/или считывания информационных блоков на информационной дорожке (9) носителя записи, который содержит серводорожку (4), указывающую на информационную дорожку (9), при этом устройство содержит средство для сканирования серводорожки (4) и средство демодуляции для извлечения информации носителя записи из сигнала, генерируемого посредством изменения физического параметра серводорожки на заранее заданной частоте, серводорожка имеет модулированные участки, на которых частота и/или фаза изменения отклоняется от заранее заданной частоты, и немодулированные участки, имеющие только упомянутое периодическое изменение, отличающееся тем, что средство демодуляции содержит средство (50) обнаружения для обнаружения модулированных участков, начинающихся на переходах между модулированными и немодулированными участками, на которых угловой коэффициент изменения является, по существу, непрерывным. 8. Устройство по п.7, в котором изменение является синусоидальным и переходы находятся в минимумах и/или максимумах упомянутой синусоиды, а средство (50) обнаружения предназначено для обнаружения начальной точки в упомянутых минимумах и/или максимумах. 9. Устройство по п.7, в котором средство (50) обнаружения предназначено для обнаружения числа периодических изменений фазы, противоположных по отношению к фазе немодулированных периодических изменений. 10. Устройство по п.7, в котором средство (50) обнаружения содержит согласованный фильтр, основанный на частотном спектре сигнала, генерируемого посредством модулированных участков. 11. Способ изготовления носителя записи, в котором на носитель записи наносят серводорожку (4),указывающую на информационную дорожку (9), предназначенную для записи информационных блоков,-5 005639 при этом серводорожку (4) формируют с изменением физического параметра на заранее заданной частоте, и это изменение модулируют для кодирования информации носителя записи, а серводорожку формируют с модулированными участками, на которых частота и/или фаза изменения отклоняется от заранее заданной частоты, и немодулированными участками, имеющими только упомянутое периодическое изменение, отличающийся тем, что переходы между модулированными и немодулированными участками формируют с сохранением углового коэффициента изменения, по существу, непрерывным.

МПК / Метки

МПК: G11B 7/007

Метки: носитель, устройство, носителя, записи, сканирования
