Носитель записи и устройство для сканирования носителя записи

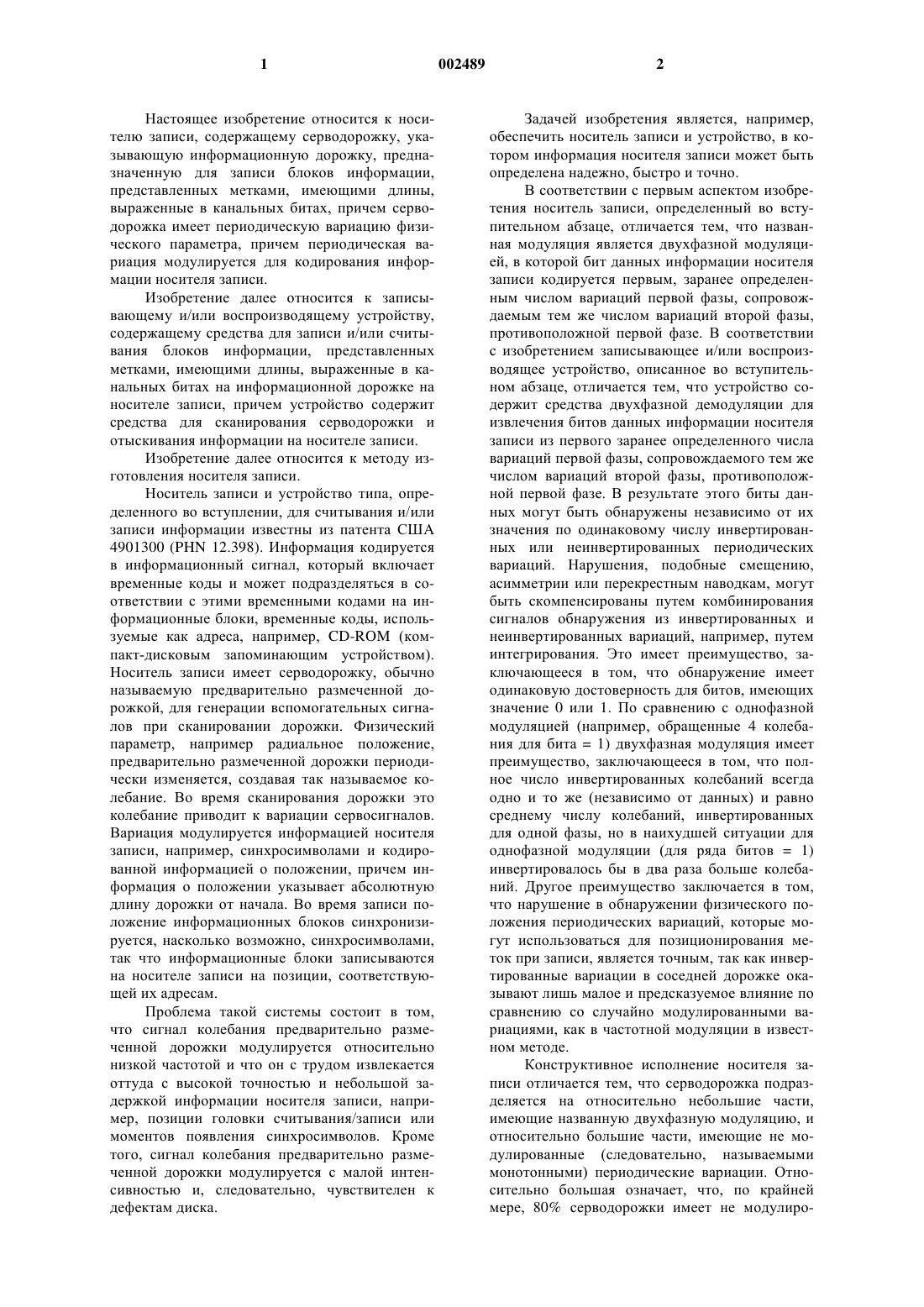

1 Настоящее изобретение относится к носителю записи, содержащему серводорожку, указывающую информационную дорожку, предназначенную для записи блоков информации,представленных метками, имеющими длины,выраженные в канальных битах, причем серводорожка имеет периодическую вариацию физического параметра, причем периодическая вариация модулируется для кодирования информации носителя записи. Изобретение далее относится к записывающему и/или воспроизводящему устройству,содержащему средства для записи и/или считывания блоков информации, представленных метками, имеющими длины, выраженные в канальных битах на информационной дорожке на носителе записи, причем устройство содержит средства для сканирования серводорожки и отыскивания информации на носителе записи. Изобретение далее относится к методу изготовления носителя записи. Носитель записи и устройство типа, определенного во вступлении, для считывания и/или записи информации известны из патента США 4901300 (PHN 12.398). Информация кодируется в информационный сигнал, который включает временные коды и может подразделяться в соответствии с этими временными кодами на информационные блоки, временные коды, используемые как адреса, например, CD-ROM (компакт-дисковым запоминающим устройством). Носитель записи имеет серводорожку, обычно называемую предварительно размеченной дорожкой, для генерации вспомогательных сигналов при сканировании дорожки. Физический параметр, например радиальное положение,предварительно размеченной дорожки периодически изменяется, создавая так называемое колебание. Во время сканирования дорожки это колебание приводит к вариации сервосигналов. Вариация модулируется информацией носителя записи, например, синхросимволами и кодированной информацией о положении, причем информация о положении указывает абсолютную длину дорожки от начала. Во время записи положение информационных блоков синхронизируется, насколько возможно, синхросимволами,так что информационные блоки записываются на носителе записи на позиции, соответствующей их адресам. Проблема такой системы состоит в том,что сигнал колебания предварительно размеченной дорожки модулируется относительно низкой частотой и что он с трудом извлекается оттуда с высокой точностью и небольшой задержкой информации носителя записи, например, позиции головки считывания/записи или моментов появления синхросимволов. Кроме того, сигнал колебания предварительно размеченной дорожки модулируется с малой интенсивностью и, следовательно, чувствителен к дефектам диска. 2 Задачей изобретения является, например,обеспечить носитель записи и устройство, в котором информация носителя записи может быть определена надежно, быстро и точно. В соответствии с первым аспектом изобретения носитель записи, определенный во вступительном абзаце, отличается тем, что названная модуляция является двухфазной модуляцией, в которой бит данных информации носителя записи кодируется первым, заранее определенным числом вариаций первой фазы, сопровождаемым тем же числом вариаций второй фазы,противоположной первой фазе. В соответствии с изобретением записывающее и/или воспроизводящее устройство, описанное во вступительном абзаце, отличается тем, что устройство содержит средства двухфазной демодуляции для извлечения битов данных информации носителя записи из первого заранее определенного числа вариаций первой фазы, сопровождаемого тем же числом вариаций второй фазы, противоположной первой фазе. В результате этого биты данных могут быть обнаружены независимо от их значения по одинаковому числу инвертированных или неинвертированных периодических вариаций. Нарушения, подобные смещению,асимметрии или перекрестным наводкам, могут быть скомпенсированы путем комбинирования сигналов обнаружения из инвертированных и неинвертированных вариаций, например, путем интегрирования. Это имеет преимущество, заключающееся в том, что обнаружение имеет одинаковую достоверность для битов, имеющих значение 0 или 1. По сравнению с однофазной модуляцией (например, обращенные 4 колебания для бита = 1) двухфазная модуляция имеет преимущество, заключающееся в том, что полное число инвертированных колебаний всегда одно и то же (независимо от данных) и равно среднему числу колебаний, инвертированных для одной фазы, но в наихудшей ситуации для однофазной модуляции (для ряда битов = 1) инвертировалось бы в два раза больше колебаний. Другое преимущество заключается в том,что нарушение в обнаружении физического положения периодических вариаций, которые могут использоваться для позиционирования меток при записи, является точным, так как инвертированные вариации в соседней дорожке оказывают лишь малое и предсказуемое влияние по сравнению со случайно модулированными вариациями, как в частотной модуляции в известном методе. Конструктивное исполнение носителя записи отличается тем, что серводорожка подразделяется на относительно небольшие части,имеющие названную двухфазную модуляцию, и относительно большие части, имеющие не модулированные (следовательно, называемыми монотонными) периодические вариации. Относительно большая означает, что, по крайней мере, 80% серводорожки имеет не модулиро 3 ванные периодические вариации, а предпочтительно, по крайней мере, 90%. Это имеет преимущество в том, что обнаружение периодических вариаций для позиционирования информационных блоков не нарушается модуляцией в остальной части дорожки. Другое конструктивное исполнение носителя записи отличается тем, что длина одной периодической вариации соответствует третьему заранее определенному числу канальных битов. В результате номинальное положение nого канального бита точно соответствует физическому положению n-ой периодической вариации, разделенной на третье заранее определенное число вследствие того, что двухфазная модуляция не влияет на длину периодических вариаций. Это имеет преимущество в том, что положение записи может синхронизироваться периодическими вариациями. Относительно небольшое третье предопределенное число канальных битов на периодическую вариацию позволяет получить высокую точность позиционирования. В частности, 32 является подходящим числом, так как оно достаточно длиннее самой длинной метки, используемой в общепринятом кодировании канала, которая меньше 16 канальных битов, и позволяет проводить простое вычисление адресов в двоичной системе. Другие предпочтительные воплощения метода, устройств и носителя записи в соответствии с изобретением даны в зависимых пунктах формулы изобретения. Эти и другие аспекты изобретения станут понятны из следующего описания и будут объяснены со ссылкой на конструктивные исполнения, описанные в качестве примера в следующем описании и со ссылкой на сопроводительные чертежи, на которых фиг. 1 показывает носитель записи; фиг. 2 - двухфазную вобуляцию; фиг. 3 - данные слова ADIP; фиг. 4 - двухфазный детектор; фиг. 5 - воспроизводящее устройство и фиг. 6 - показывает записывающее устройство. Соответствующие элементы на различных фигурах имеют идентичные условные обозначения. На фиг. 1 а показан имеющий форму диска носитель 1 записи, который содержит непрерывную дорожку 9, предназначенную для записи, причем дорожка выполнена в виде спирали 3. Витки могут также быть выполнены концентрическими вместо спиральных. Дорожка 9 на носителе записи указывается серводорожкой, на которой, например, предварительно размеченная дорожка 4 дает возможность головке считывания/записи во время сканирования прослеживать дорожку 9. Серводорожка также может формироваться, например, равномерно распределенными субдорожками, которые в системе 4 серводорожки приводят к периодическому появлению сигналов. На фиг. 1 б показано поперечное сечение по линии б-б носителя 1 записи,в котором прозрачная подложка 5 покрыта записывающим слоем 6 и защитным слоем 7. Предварительно размеченная дорожка 4 также может быть выполнена как контактная площадка или иметь свойство материала, которое отличается от ее окружения. Записывающий слой 6 может быть нанесен оптическим способом, магнитооптическим или магнитным способом устройством для считывания и/или записи информации, таким, как известный перезаписываемыйCD (компакт-диск) или жесткий диск для компьютерного использования. На чертеже фиг. 1 в и 1 г показаны два примера периодической модуляции (колебания) предварительно размеченной дорожки. Это колебание приводит к возникновению дополнительного сигнала в записывающем устройстве серводорожки. В прежней технологии колебание является, например,частотно-модулированным, и информация на диске является кодовой модуляцией. Полное описание записывающей CD системы, включающей дисковую информацию, полученную таким способом, можно найти в патенте США 4901300 (PHN 12.398) и патенте США 5187699(PHQ 88.002). На фиг. 2 показана двухфазная вобуляция. Верхний след показывает двухфазную вобуляцию для синхрогруппы слова, второй и третий след показывают двухфазную вобуляцию для битов данных (одна за битами данных от 1 до 51). Заранее определенные фазовые комбинации используются для указания синхросимвола(ADIP bit sync) и синхронизации полного адресного слова (ADIP word sync) и для соответствующих битов данных (ADIP Data='0' и ADIPdata='1'). ADIP bit sync индуцируется одним инвертированным колебанием (колебание 0).ADIP word sync индуцируется тремя инвертированными колебаниями, непосредственно следующими за ADIP bit sync, тогда как биты данных имеют неинвертированные колебания в этой зоне (колебание 1-3). Зона данных ADIPData содержит число периодов колебания, отведенных для представления одного бита данных,на фигуре периоды колебания пронумерованы от 4 до 7 (=колебание 4-7). Фаза колебания в первой половине зоны ADIP Data является противоположной фазе колебания во второй половине зоны. По существу, каждый бит данных представлен двумя подзонами, имеющими различные фазы колебания, т.е. называется двухфазным. Биты данных модулируются следующим образом: ADIP Data='0' представляется 2 неинвертированными колебаниями, сопровождаемыми двумя инвертированными колебаниями, a ADIP data ='1' наоборот. В этом исполнении модуляция для битов данных является полностью симметричной, дающей равную вероятность ошибки для обоих значений битов дан 5 ных. Однако могут использоваться другие комбинации колебаний и инвертированных колебаний или другие значения фазы. В исполнении заранее определенная модуляция используется после ADIP word sync, указывающего "незанятый", вместо бита данных. Монотонные колебания могут использоваться после первого бита данных или другие биты данных могут кодироваться после этого. Предпочтительно значительное большинство колебаний не модулируется (т.е. имеет номинальную фазу) для обеспечения простой блокировки и стабильного выхода системы фазовой автоподстройки частоты(т.е. монотонными) колебаниями (колебание 8-92). Выходная частота ФАПЧ должна быть, по возможности, стабильной, так как во время записи синхроимпульсы получаются с выхода ФАПЧ. При применении двухфазной модуляции следующие результаты обнаружения ADIP получены экспериментально. Может быть выполнена хорошая синхронизация битов, и достижимые частоты появления ошибок ADIP Bit являются достаточно низкими. Порог квантования равен нулю, несмотря на тот факт, что инвертированные колебания могут иметь различную(например, более низкую) среднюю амплитуду,так как обнаружение симметрично для бита = 0 и бита = 1, т.е. интервал интегрирования перекрывает в обоих случаях число неинвертированных колебаний и число инвертированных колебаний. При использовании 2 х 2 колебаний и двухфазной модуляции пределы обнаружения для битов данных являются достаточными в наихудших ситуациях. ADIP word sync использует 3 инвертированных колебания, сопровождаемых незанятой зоной из 4 колебаний (нет модулированного бита данных после синхрогруппы слова word sync), которая имеет следствием надежную синхронизацию слов. Результаты показывают, что двухфазная модуляция улучшает определение адреса по серводорожке. На фиг. 3 показаны данные ADIP word.ADIP word содержит 52 бита, что соответствует 5293 колебаниям, а 1 колебание = 32 канальным битам. Для формата DVD (цифрового видеодиска) используется модуляция EFM+кода канала, а канальные биты группируются в EFMsync, a ADIP word соответствует 4 секторам в формате DVD. Блок кода корректировки ошибок ЕСС в формате DVD содержит 16 секторов,отсюда блок ЕСС соответствует 4 ADIP words. Так, один ADIP Word Sync использует каждый четвертый сектор для указания начала нового адреса (т.е. нового полного ADIP word). В таблице показано использование битов данных для 6 полного адресного слова для индикации секторных адресов, например адреса сектора DVD. Адрес дается действующими адресами сектораDVD на той позиции (т.е. 22 самых старших разряда 24-битового адреса). Отсюда низшие два бита адреса всегда являются неизменными,могут использоваться для различных целей. Бит 0 всегда установлен на 0, а не фактически не модулируется, как показано на фиг. 2 "незанятой" зоной после ADIP Word Sync. Бит 1 резервируется для будущего использования. Далее следует отметить, что символы кода корректировки ошибок (ЕСС) суммируются (биты 32-51),исходя из полубайтов (=4-битовым словам) в соответствии с кодом ошибки Рида Соломона(RS), как изложено ниже: 8 полубайтов данных имеют 5 полубайтов четности. Это далее улучшает надежность обнаружения адреса. В исполнении полубайты четности инвертируются после вычисления (а снова инвертируются при использовании). Это не допускает длинных последовательностей нулей, когда полубайты данных равны нулю. На фиг. 4 показан детектор для двухфазной модуляции. Детектор представляет собой пример средств двухфазной демодуляции для восстановления битов данных информации носителя записи из первого предопределенного числа вариаций первой фазы, сопровождаемого тем же числом вариаций второй фазы, противоположной первой фазе, и может быть частью адресного детектора 50, описанного ниже для устройства записи и/или считывания, показанного на фиг. 5 и 6. Входной сигнал 41, который соответствует модулированному колебанию дорожки,получается от оптического детектора в считывающей головке, который определяет боковое положение дорожки. Верхняя петля, составленная умножителем 43, контурным фильтром (LF) 44 и генератором 45, управляемым напряжением, (ГУН=VСО), работает как ФАПЧ (PLL). Контурный фильтр 44 содержит интегрирующий элемент и пропорциональный элемент, как в обычной ФАПЧ. Выход ГУН сдвинут по фазе на 90 относительно номинальной фазы колебания (т.е. без модуляции) и соединяется с фазовращателем -90 46. Так, когда входной сигнал является синусом, соответствующим колебанию, выход ГУН 45 является косинусом, а выход фазовращателя снова является синусом. Выход фазовращателя 46 и входной сигнал 41 подаются на умножитель 47 для умножения до квадратурного сигнала, связанного с управляемым интегратором 48. Выход интегратора 48 подается на битовый детектор 49, который выдает выходной сигнал 42 битов. Для синхронного детектирования выход фазовращателя 46 также подается на битовый детектор 49 для возможности определения номинального положения переходов через нуль входного сигнала и управления интегратором в начале и конце колебаний. Функционирование битового детекто 7 ра 49 является следующим. Первый ADIP bitsync детектируется из квадратурного сигнала для получения бита синхронизации. Битовый детектор может управлять интегратором 48 (или может иметь отдельный синхронный детектор) для обнаружения инвертированного колебания после относительно длинной последовательности неинвертированных колебаний, предшествующих каждому ADIP bit sync. В исполнении битовый детектор может снабжаться счетчиком достоверности, который имеет приращение счета каждый раз, когда ADIP bit sync обнаруживается на ожидаемом местоположении (т.е. один за каждыми 93 колебаниями, см. фиг. 2) до максимального значения счета, например, 16. ЕслиADIP bit sync не обнаруживается на таком месте, показание счетчика уменьшается. Как только достигается предопределенный уровень (например, максимальный уровень), получается битовая синхронизация. Тогда интегратор 48 управляется битовым детектором 49 для интегрирования квадратурного сигнала по интервалуADIP Data и смены знака полпути интегрирования. Это имеет следствием максимальный выход интегратора для бита данных 0 и максимальный инверсный выход для бита данных 1. Для синхронизации слова ADIP word sync детектируется посредством обнаружения трех инвертированных колебаний после ADIP bit sync и предпочтительно также "незанятой" зоны. В исполнении интегратор может управляться для начала интегрирования при ADIP bit sync и после 4 колебаний, если интегрированное значение указывает ADIP word sync, осуществляется интегрирование незанятой зоны с противоположным знаком. По существу, ADIP word sync вместе с "незанятой" зоной составляют двухфазную модулированную зону, имеющую следствием устойчивое определение word sync. Альтернативно может использоваться второй интегратор только для обнаружения word sync. Можно видеть, что модулированные биты не вносят вклад или даже нарушают фазу ФАПЧ, что должно блокировать ФАПЧ на номинальной фазе колебания. В ФАПЧ для описанной выше двухфазной модуляции (использующей фазу = нулю или 180), такое нарушение может игнорироваться, так как нарушение инвертированного колебания мало, когда переходы через нуль находятся на том же местоположении (хотя противоположны). В цифровом исполнении ФАПЧ это может быть ограничено просто обработкой сигнала вблизи перехода через нуль колебания. В исполнении детектора ФАПЧ также управляется битовым детектором 49 посредством сигнала 40 управления для принятия решения, направленного ФАПЧ. Сигнал 40 управления может быть подан на умножитель 43 (как показано) или может быть подан на управляемый переключатель или инвертор перед контурным фильтром 44. Сигнал управления может означать пропустить сигнал модули 002489 8 рованных колебаний или действительно инвертировать модулированные колебания с тем, чтобы иметь правильный знак для внесения вклада в конструктивный путь для генерации сигнала ошибки фазы ФАПЧ. Элемент задержки, например, из нескольких периодов колебания,может быть включен перед петлей ФАПЧ, чтобы дать возможность в течение некоторого времени для битового детектора действительно обнаружить модулированные колебания и генерировать сигнал 40 управления. На фиг. 5 и 6 показаны устройства в соответствии с изобретением для сканирования носителя 1 записи. Запись и считывание информации на оптических дисках и форматирование,коррекция ошибки и правила кодирования канала хорошо известны в технике, например, из CD системы. Устройство на фиг. 5 организовано для считывания носителя 1 записи, причем носитель записи идентичен носителям записи, показанным на фиг. 1. Устройство снабжено считывающей головкой 52 для сканирования дорожки на носителе записи и средствами управления считыванием, содержащими привод 55 для вращения носителя 1 записи, цепь 53 считывания,например, содержащую декодер канала и корректор ошибок, блок 51 слежения и системный блок 56 управления. Считывающая головка содержит оптические элементы обычного типа для генерации пятна 66 излучения, сфокусированного на дорожке записывающего слоя носителя записи посредством луча 65 излучения, направленного через оптические элементы. Луч 65 излучения генерируется источником излучения,например, лазерным диодом. Считывающая головка далее включает в себя фокусирующую катушку для фокусировки луча 65 излучения на записывающем слое и исполнительный механизм 59 слежения для точного позиционирования пятна 66 в радиальном направлении на центре дорожки. Устройство имеет блок 54 позиционирования для грубого позиционирования считывающей головки 52 в радиальном направлении на дорожке. Исполнительный механизм 59 слежения может включать в себя катушки для радиального перемещения оптического элемента или может быть приспособлен для изменения угла отражающего элемента на подвижной части считывающей головки или на детали фиксированного положения в части корпуса оптической системы устанавливается на фиксированном положении. Излучение, отраженное записывающим слоем, детектируется детектором обычного типа, например, четырехквадрантным диодом, для генерации сигналов детектора 57, включающих сигнал считывания, сигнал ошибки слежения и сигнал ошибки фокусировки. Блок 51 слежения соединен со считывающей головкой для получения сигнала ошибки слежения со считывающей головки и управления исполнительным механизмом 59 слежения. Во время чтения сигнал считывания преоб 9 разуется в выходную информацию, указанную стрелкой 64, в цепи 53 считывания. Устройство снабжено адресным детектором 50 для детектирования и извлечения адресной информации из сигналов детектора 57 при сканировании серводорожки носителя записи. Далее устройство снабжено системным блоком 56 управления для принимаемых команд от вычислительной системы управления или от пользователя для управления устройством посредством линий 58 управления, например системной шины, соединенной с приводом 55, блоком 54 позиционирования, адресным детектором 50, блоком 51 слежения и цепью 53 считывания. С этой целью системный блок управления включает в себя схему управления, например микропроцессор,программное запоминающее устройство и логические схемы управления, для выполнения описанных ниже процедур. Системный блок 56 управления может также использоваться как конечный автомат в логических схемах. Устройство считывания организовано для считывания диска, имеющего дорожки с периодической вариацией, например, непрерывным колебанием. Блок управления считыванием организуется для обнаружения периодических вариаций и для считывания в зависимости от этого предопределенного количества данных с дорожки. В исполнении генератор тактовых импульсов считывания синхронизируется с периодическими вариациями, и цепь 53 считывания прочитывает фиксированное число канальных битов для каждого случая периодических вариаций. В исполнении средства управления считыванием организуются для извлечения данных из зоны дорожки, следующей за незаписанной зоной. В цепи 53 считывания генератор тактовых импульсов считывания синхронизируется с периодическими вариациями в незаписанной зоне, и скорость считывания регулируется во время сканирования незаписанной области. Отсюда на начале записанной зоны цепь 53 считывания фиксируется на скорости записанных данных. В частности, адресный детектор 50 выполнен для чтения информации носителя записи, например,информации о положении и данных управления записью, из двухфазно-модулированных сервосигналов. Подходящее конструктивное исполнение адресного детектора описано выше со ссылкой на фиг. 4, но могут использоваться другие демодуляторы для двухфазномодулированных сервосигналов. Адресный детектор далее имеет блок обнаружения слова для восстановления слов информации носителя записи, как описано со ссылкой на фиг. 3. Начало такого слова обнаруживается по заранее определенному числу инвертированных колебаний,как показано на верхнем следе фиг. 2, после длинной последовательности немодулированных колебаний. Появление бита данных обнаруживается, исходя из одного инвертированного 10 колебания, сопровождаемого тремя немодулированными колебаниями. На фиг. 6 показано устройство для записи информации на носителе записи в соответствии с изобретением типа, который является (пере)записываемым, например, магнитооптическим или оптическим способом (посредством изменения или окраски фазы) при помощи луча 65 электромагнитного излучения. Устройство также оборудовано для чтения и содержит те же элементы, что и устройство для считывания,описанное выше с помощью фиг. 5, за исключением того, что оно имеет головку 62 записи/считывания и средства управления записью,которые включают в себя те же элементы, что и средства управления считыванием, за исключением цепи 60 записи, которая содержит, например, средство форматирования, кодировщик ошибок и кодировщик каналов. Головка 62 записи/считывания имеет ту же функцию, что и головка 52 считывания совместно с функцией записи, и соединена с цепью 60 записи. Информация, поданная на вход цепи 60 записи (указанная стрелкой 63) распределяется по логическим и физическим секторам в соответствии с правилами форматирования и кодировки и преобразуется в сигнал 61 записи для головки 62 записи/считывания. Системный блок 56 управления выполнен для управления цепью 60 записи и для проведения восстановления информации о положении и процедуры позиционирования, как описано выше для устройства считывания. Во время операции записи метки, представляющие информацию, формируются на носителе записи. Средства управления записью выполнены для обнаружения периодических вариаций, например, при блокировке системы фазовой автоподстройки частоты с ее периодичностью. Заранее определенное фиксированное число канальных битов записывается в соответствии с каждым случаем периодических характеристик, например, 32 канальных бита для колебания. Следовательно, во время записи блока запись меток, представляющих информацию, точно синхронизируется с соответствующим колебанием. В конструктивном исполнении устройства записи блок позиционирования выполнен для позиционирования блоков, предназначенных для записи, исходя из точного соответствия длины колебания предопределенному числу канальных битов, и включает в себя вычислительное устройство, выполненное для расчета названной позиции, исходя из отношения между ADIP word и адресом информационного блока, например, в соответствии с форматом DVD, как описано со ссылкой на фиг. 3. В конструктивном исполнении устройство считывания и/или записи включает в себя систему фазовой автоподстройки частоты, например, расположенную в адресном детекторе,причем система фазовой автоподстройки частоты блокируется периодическими вариациями 11 дорожки, например, колебанием, во время сканирования. После перехода головки 52, 62 на новое местоположение сканирования система фазовой автоподстройки частоты может предварительно устанавливаться на значение синхроимпульсов данных на новом местоположении или полоса пропускания названной системы фазовой автоподстройки частоты может быть увеличена для быстрой блокировки с новой частотой колебания. Хотя изобретение было объяснено посредством конструктивных решений, использующих медленную механическую частотную модуляцию, может модулироваться любой другой подходящий параметр дорожки, например, ширина дорожки. Также для носителя записи был описан оптический диск, но может использоваться другая среда, такая как магнитный диск или лента. Далее изобретение заключается в любой новой особенности или комбинации особенностей, описанных выше. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Носитель записи, содержащий серводорожку (4), указывающую информационную дорожку (9), предназначенную для записи блоков информации, представленных метками, имеющими длины, выраженные в канальных битах,причем серводорожка (4) имеет периодическую вариацию физического параметра, причем периодическая вариация модулируется для кодировки информации носителя записи, отличающийся тем, что названная модуляция вариации физического параметра является двухфазной модуляцией, в которой бит данных информации носителя записи кодируется первым заранее определенным числом вариаций первой фазы,сопровождаемым тем же числом вариаций второй фазы, противоположной первой фазе. 2. Носитель записи по п.1, отличающийся тем, что серводорожка подразделена на относительно небольшие части, имеющие названную двухфазовую модуляцию, и относительно большие части, имеющие немодулированные периодические вариации. 3. Носитель записи по п.2, отличающийся тем, что небольшие части содержат часть синхронизации и часть данных, часть синхронизации содержит, по крайней мере, одну вариацию фазы, противоположной фазе немодулированных периодических вариаций. 4. Носитель записи по п.3, отличающийся тем,что часть данных синхронизации слова содержит второе заранее определенное число периодических вариаций фазы немодулированных периодических вариаций и часть синхронизации слова содержит то же самое число периодических вариаций фазы,противоположной фазе немодулированных периодических вариаций, для указания слова информации носителя записи. 12 5. Носитель записи по п.1, отличающийся тем, что названное первое заранее определенное число вариаций первой фазы равно 2. 6. Носитель записи по п.2, отличающийся тем, что небольшие части имеют 8 периодических вариаций и большие части имеют 85 периодических вариаций. 7. Носитель записи по п.1, отличающийся тем, что длина одной периодической вариации соответствует третьему предопределенному числу канальных битов. 8. Носитель записи по п.7, отличающийся тем, что третье заранее определенное число равно 32. 9. Устройство записи и/или воспроизведения, содержащее средства для записи и/или считывания блоков информации, представленных метками, имеющими длины, выраженные в канальных битах на информационной дорожке (9) на носителе записи, который включает в себя серводорожку (4), указывающую информационную дорожку (9), причем устройство содержит средства для сканирования серводорожки (4) и извлечения информации носителя записи, закодированной в модуляции периодической вариации физического параметра серводорожки, отличающееся тем, что устройство содержит средство двухфазной демодуляции для извлечения битов данных информации носителя записи из первого заранее определенного числа вариаций первой фазы, сопровождаемых тем же числом вариаций второй фазы, противоположной первой фазе. 10. Устройство по п.9, отличающееся тем,что средства двухфазной демодуляции приспособлены для синхронизации с частью синхронизации, содержащей, по крайней мере, одну вариацию фазы, противоположной фазе немодулированных периодических вариаций, серводорожка подразделена на относительно небольшие части, имеющие названную двухфазную модуляцию и часть синхронизации, и относительно большие части, имеющие названные немодулированные периодические вариации. 11. Устройство по п.10, отличающееся тем,что содержит средства адресного детектирования для обнаружения адреса части дорожки по числу битов данных из слова информации носителя записи, часть данных синхронизации слова, содержащую второе заранее определенное число периодических вариаций фазы немодулированных периодических вариаций, и часть синхронизации, содержащую то же число периодических вариаций фазы,противоположной фазе немодулированных периодических вариаций, для индикации слова информации носителя данных. 12. Устройство по п.9, отличающееся тем,что содержит средства позиционирования записи для позиционирования блока информации,подлежащего записи, исходя из физического положения одной из периодических вариаций в соответствии с адресом названного блока ин 13 формации, путем расчета названного физического положения по длине одной периодической вариации, соответствующей третьему предопределенному числу канальных битов. 13. Способ изготовления носителя записи,в котором носитель записи снабжают серводорожкой (4), указывающей информационную дорожку (9), предназначенную для записи блоков информации, представленных метками,имеющими длины, выраженные в канальных 14 битах, причем серводорожку (4) снабжают периодической вариацией физического параметра,причем периодическую вариацию модулируют для кодирования информации носителя записи,отличающийся тем, что бит данных информации носителя записи кодируют первым заранее определенным числом вариаций первой фазы,сопровождаемых тем же числом вариаций второй фазы, противоположной первой фазе.
