Газовый клапан для двухконтурной горелки

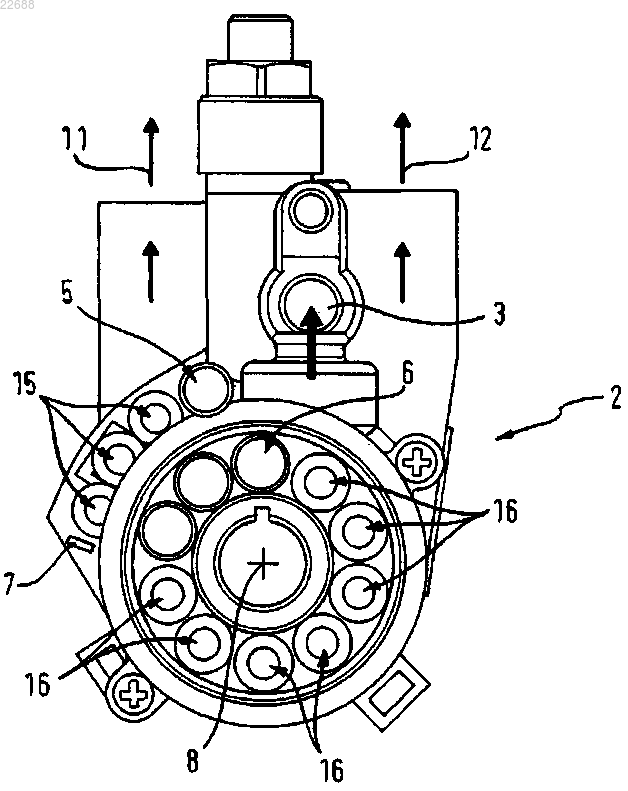

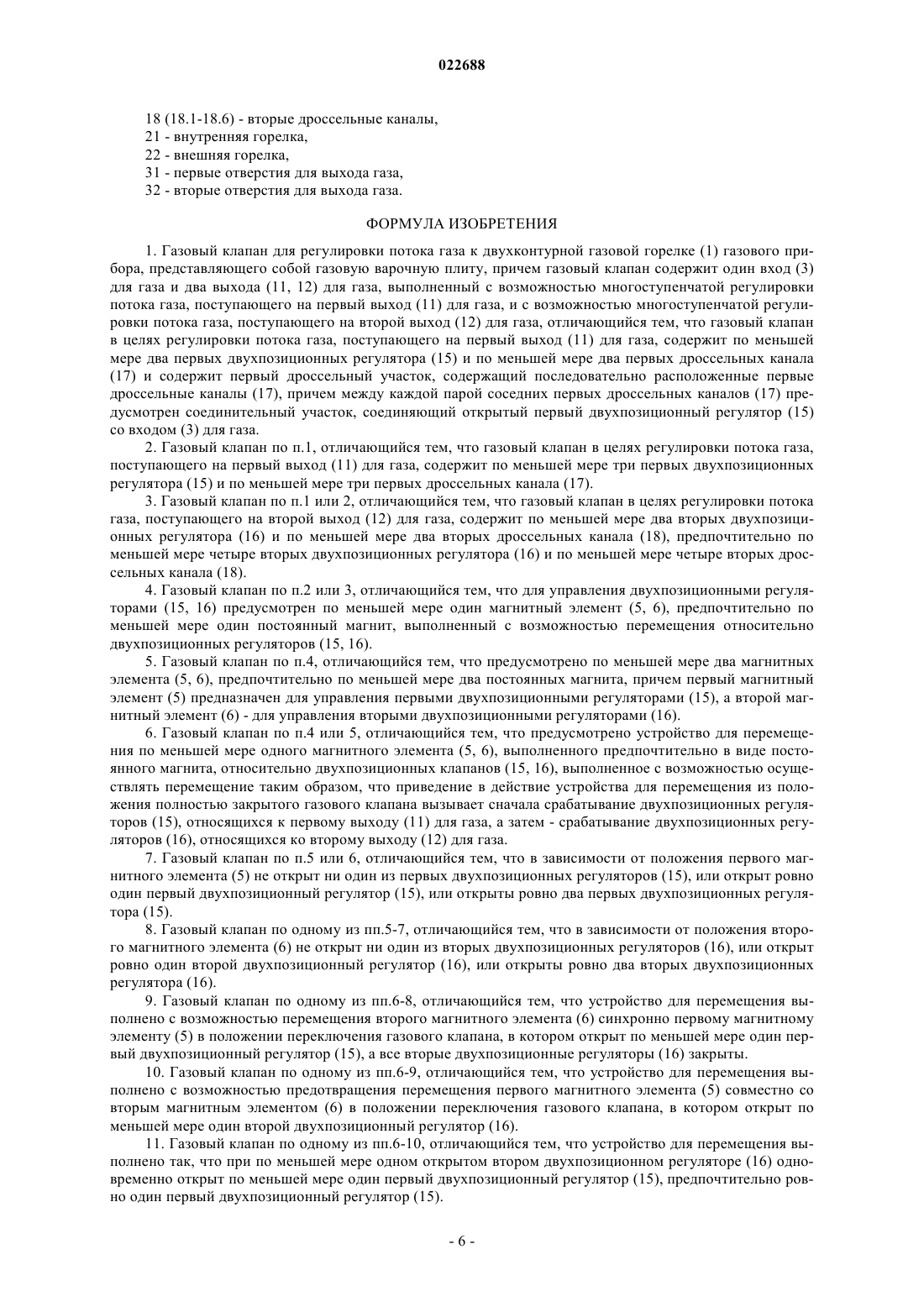

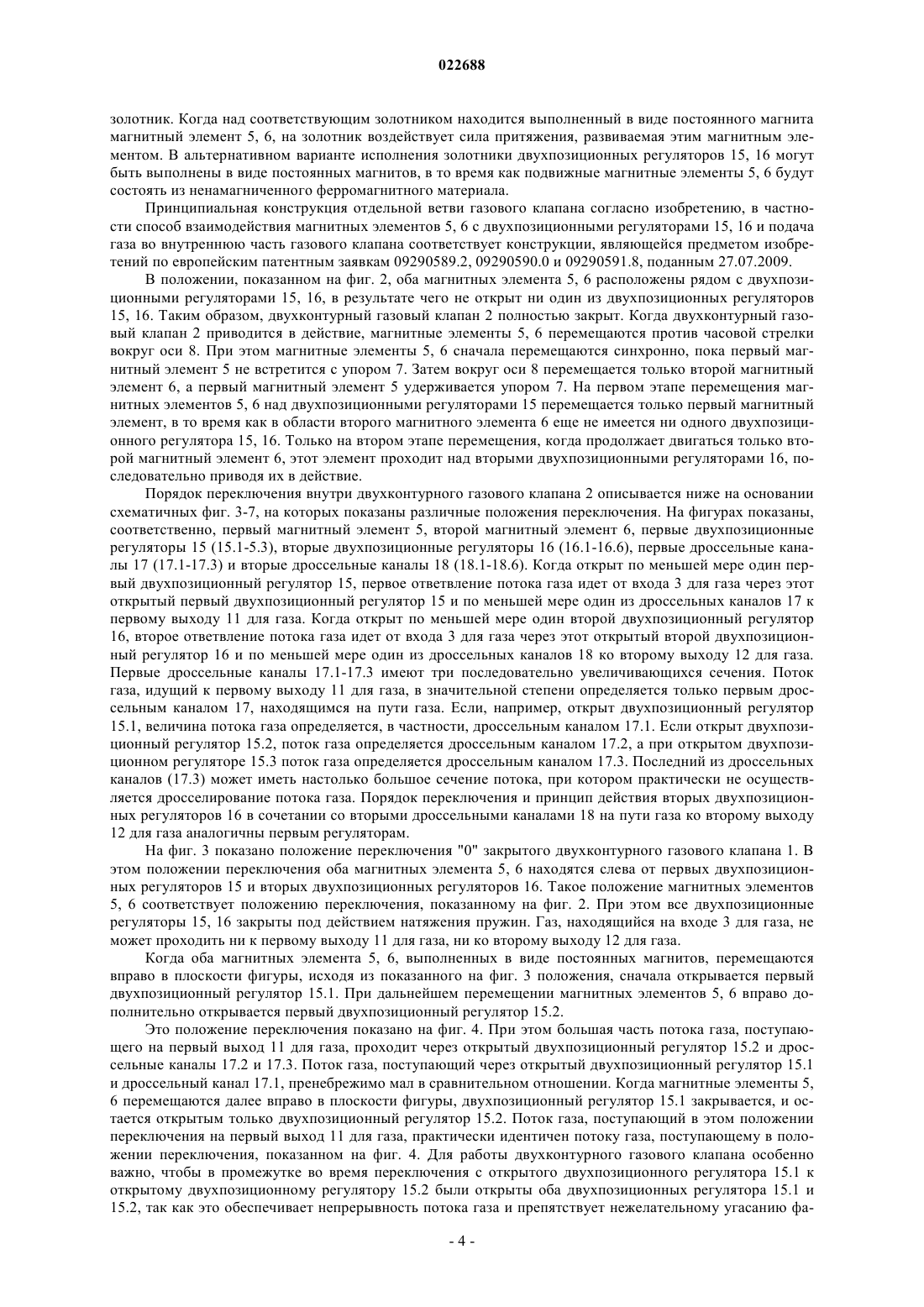

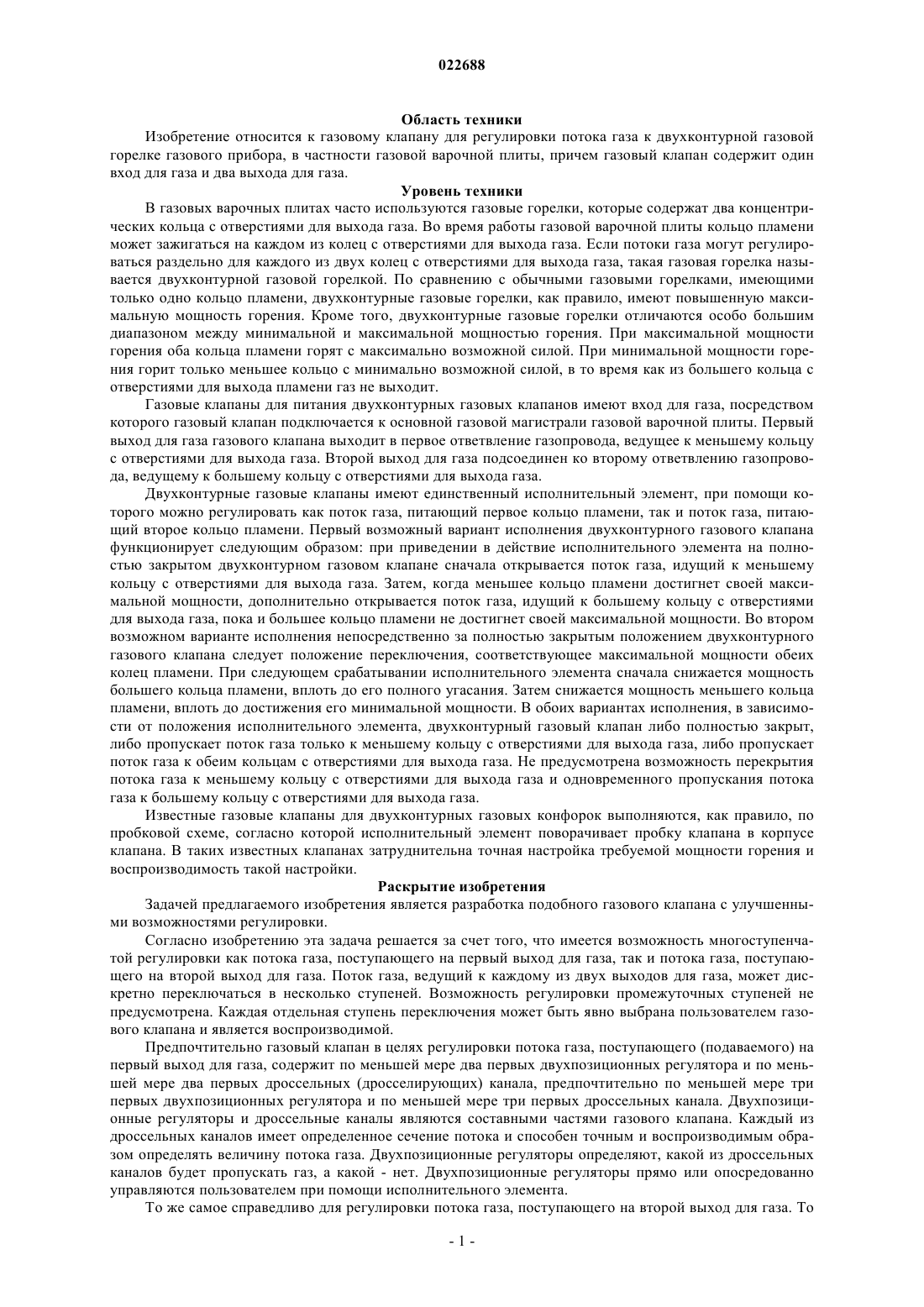

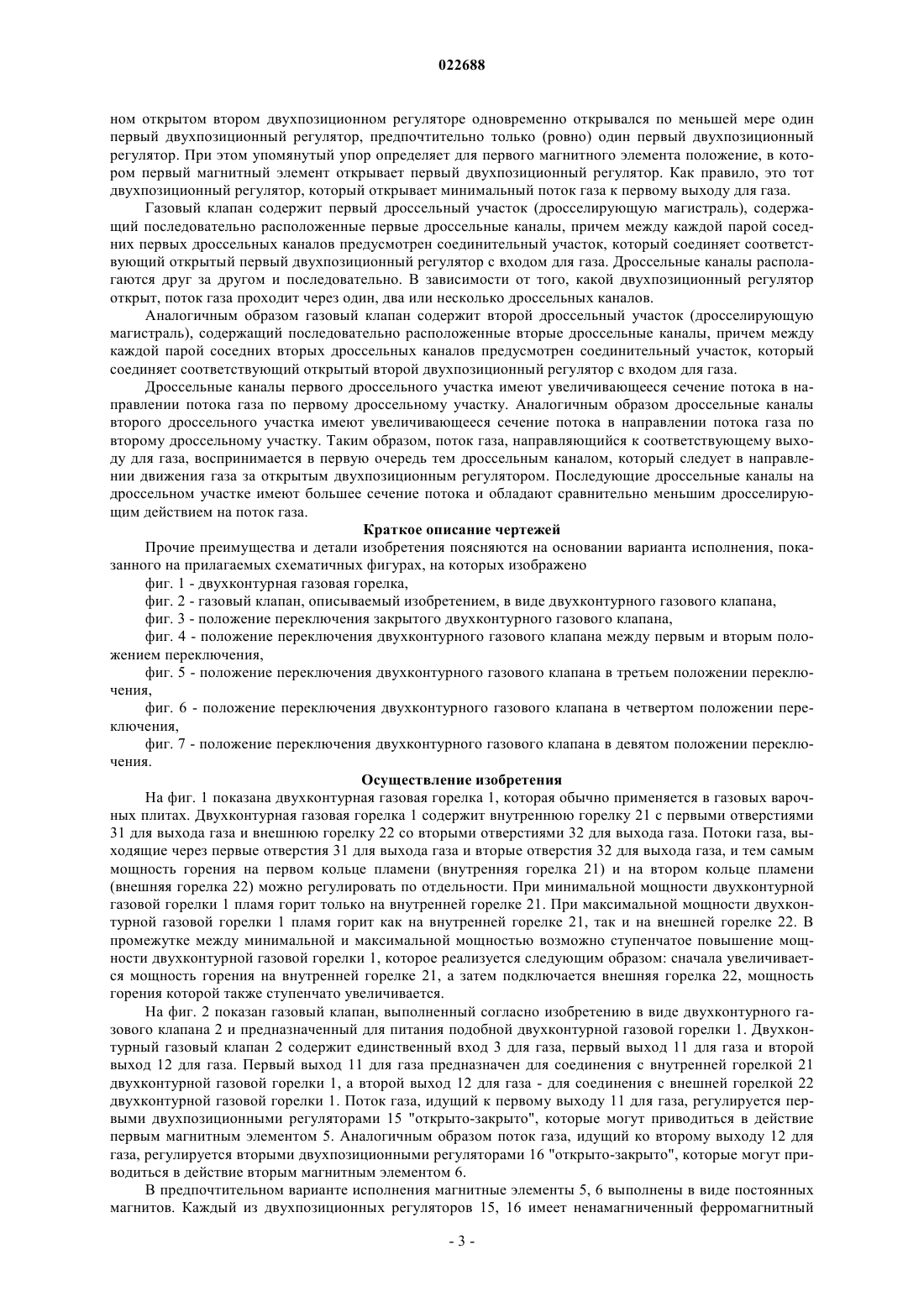

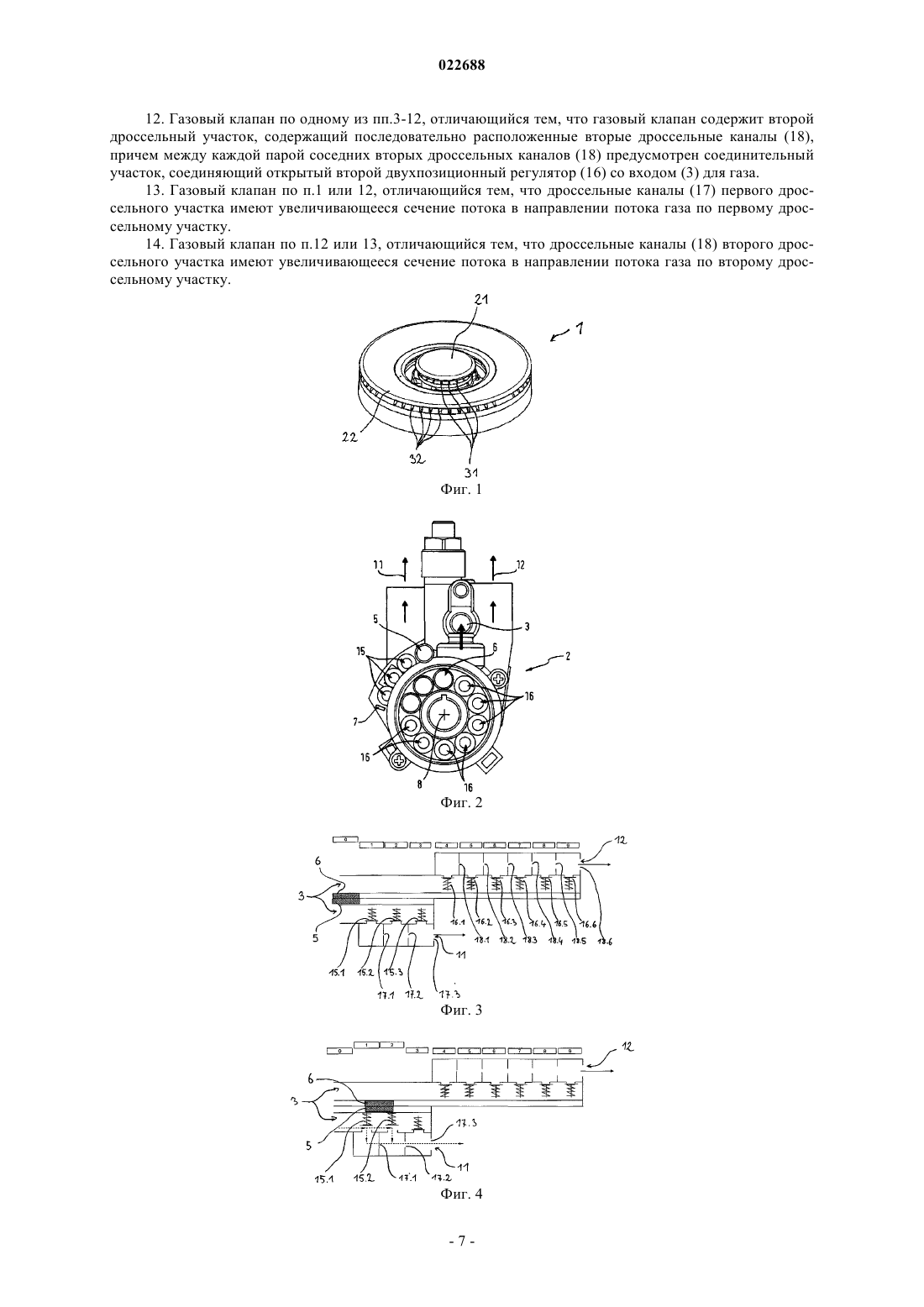

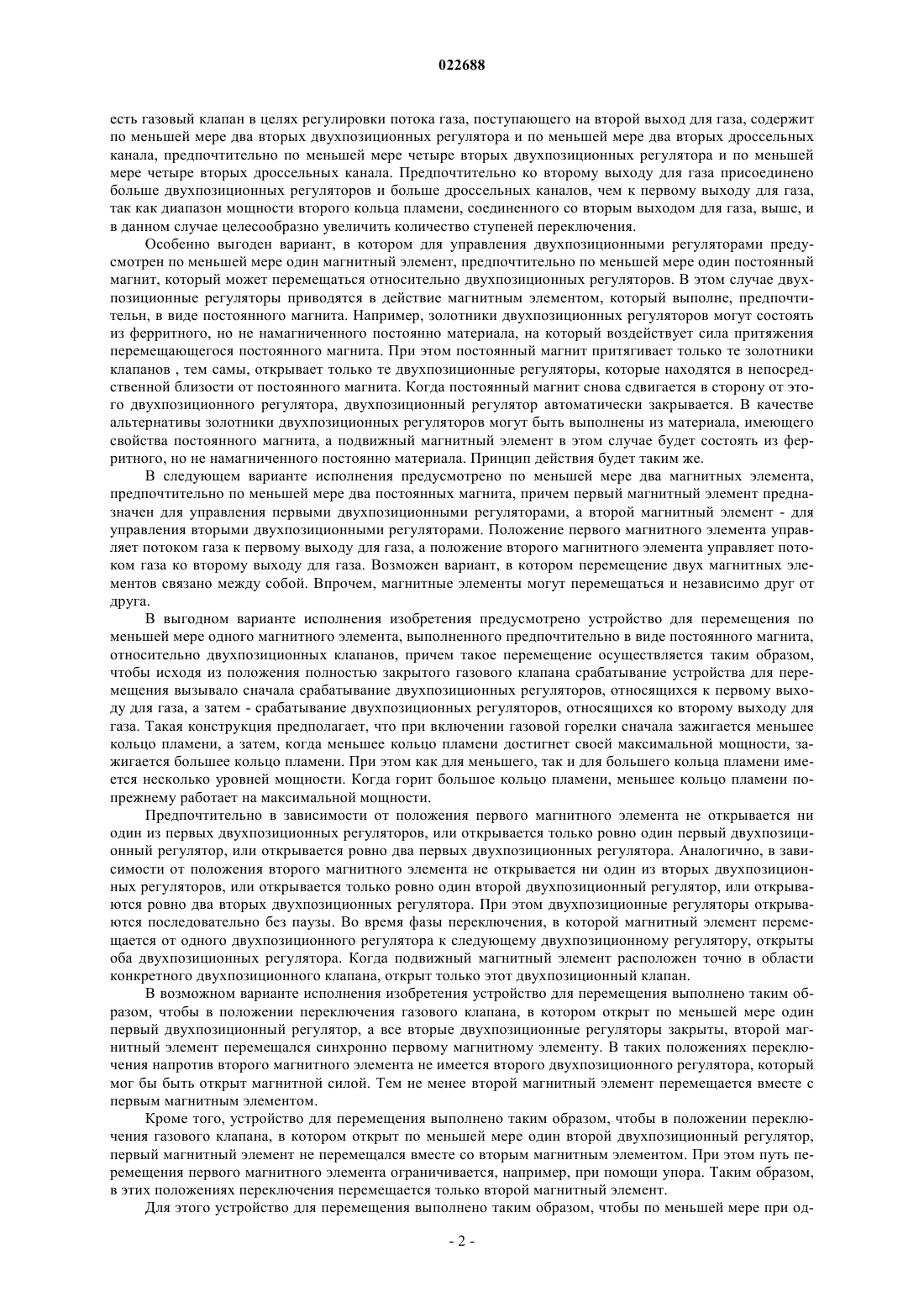

ГАЗОВЫЙ КЛАПАН ДЛЯ ДВУХКОНТУРНОЙ ГОРЕЛКИ Изобретение относится к газовому клапану для регулировки потока газа к двухконтурной газовой горелке (1) газового прибора, в частности газовой варочной плиты. Газовый клапан содержит один вход (3) для газа и два выхода (11, 12) для газа. Согласно изобретению имеется возможность многоступенчатой регулировки потока газа, поступающего на первый выход (11) для газа, и имеется возможность многоступенчатой регулировки потока газа, поступающего на второй выход (12) для газа. Газовый клапан в целях регулировки потока газа, поступающего на первый выход (11) для газа,содержит по меньшей мере два первых двухпозиционных регулятора (15) и по меньшей мере два первых дроссельных канала (17), предпочтительно по меньшей мере три первых двухпозиционных регулятора (15) и по меньшей мере три первых дроссельных канала (17). Равным образом, газовый клапан в целях регулировки потока газа, поступающего на второй выход (12) для газа, содержит по меньшей мере два вторых двухпозиционных регулятора (16) и по меньшей мере два вторых дроссельных канала (18), предпочтительно по меньшей мере четыре вторых двухпозиционных регулятора (16) и по меньшей мере четыре вторых дроссельных канала (18). Для управления двухпозиционными регуляторами (15, 16) предусмотрен по меньшей мере один магнитный элемент(5, 6), предпочтительно по меньшей мере один постоянный магнит, выполненный с возможностью перемещения относительно двухпозиционных регуляторов (15, 16).(71)(73) Заявитель и патентовладелец: БСХ ХАУСГЕРЕТЕ ГМБХ (DE) Область техники Изобретение относится к газовому клапану для регулировки потока газа к двухконтурной газовой горелке газового прибора, в частности газовой варочной плиты, причем газовый клапан содержит один вход для газа и два выхода для газа. Уровень техники В газовых варочных плитах часто используются газовые горелки, которые содержат два концентрических кольца с отверстиями для выхода газа. Во время работы газовой варочной плиты кольцо пламени может зажигаться на каждом из колец с отверстиями для выхода газа. Если потоки газа могут регулироваться раздельно для каждого из двух колец с отверстиями для выхода газа, такая газовая горелка называется двухконтурной газовой горелкой. По сравнению с обычными газовыми горелками, имеющими только одно кольцо пламени, двухконтурные газовые горелки, как правило, имеют повышенную максимальную мощность горения. Кроме того, двухконтурные газовые горелки отличаются особо большим диапазоном между минимальной и максимальной мощностью горения. При максимальной мощности горения оба кольца пламени горят с максимально возможной силой. При минимальной мощности горения горит только меньшее кольцо с минимально возможной силой, в то время как из большего кольца с отверстиями для выхода пламени газ не выходит. Газовые клапаны для питания двухконтурных газовых клапанов имеют вход для газа, посредством которого газовый клапан подключается к основной газовой магистрали газовой варочной плиты. Первый выход для газа газового клапана выходит в первое ответвление газопровода, ведущее к меньшему кольцу с отверстиями для выхода газа. Второй выход для газа подсоединен ко второму ответвлению газопровода, ведущему к большему кольцу с отверстиями для выхода газа. Двухконтурные газовые клапаны имеют единственный исполнительный элемент, при помощи которого можно регулировать как поток газа, питающий первое кольцо пламени, так и поток газа, питающий второе кольцо пламени. Первый возможный вариант исполнения двухконтурного газового клапана функционирует следующим образом: при приведении в действие исполнительного элемента на полностью закрытом двухконтурном газовом клапане сначала открывается поток газа, идущий к меньшему кольцу с отверстиями для выхода газа. Затем, когда меньшее кольцо пламени достигнет своей максимальной мощности, дополнительно открывается поток газа, идущий к большему кольцу с отверстиями для выхода газа, пока и большее кольцо пламени не достигнет своей максимальной мощности. Во втором возможном варианте исполнения непосредственно за полностью закрытым положением двухконтурного газового клапана следует положение переключения, соответствующее максимальной мощности обеих колец пламени. При следующем срабатывании исполнительного элемента сначала снижается мощность большего кольца пламени, вплоть до его полного угасания. Затем снижается мощность меньшего кольца пламени, вплоть до достижения его минимальной мощности. В обоих вариантах исполнения, в зависимости от положения исполнительного элемента, двухконтурный газовый клапан либо полностью закрыт,либо пропускает поток газа только к меньшему кольцу с отверстиями для выхода газа, либо пропускает поток газа к обеим кольцам с отверстиями для выхода газа. Не предусмотрена возможность перекрытия потока газа к меньшему кольцу с отверстиями для выхода газа и одновременного пропускания потока газа к большему кольцу с отверстиями для выхода газа. Известные газовые клапаны для двухконтурных газовых конфорок выполняются, как правило, по пробковой схеме, согласно которой исполнительный элемент поворачивает пробку клапана в корпусе клапана. В таких известных клапанах затруднительна точная настройка требуемой мощности горения и воспроизводимость такой настройки. Раскрытие изобретения Задачей предлагаемого изобретения является разработка подобного газового клапана с улучшенными возможностями регулировки. Согласно изобретению эта задача решается за счет того, что имеется возможность многоступенчатой регулировки как потока газа, поступающего на первый выход для газа, так и потока газа, поступающего на второй выход для газа. Поток газа, ведущий к каждому из двух выходов для газа, может дискретно переключаться в несколько ступеней. Возможность регулировки промежуточных ступеней не предусмотрена. Каждая отдельная ступень переключения может быть явно выбрана пользователем газового клапана и является воспроизводимой. Предпочтительно газовый клапан в целях регулировки потока газа, поступающего (подаваемого) на первый выход для газа, содержит по меньшей мере два первых двухпозиционных регулятора и по меньшей мере два первых дроссельных (дросселирующих) канала, предпочтительно по меньшей мере три первых двухпозиционных регулятора и по меньшей мере три первых дроссельных канала. Двухпозиционные регуляторы и дроссельные каналы являются составными частями газового клапана. Каждый из дроссельных каналов имеет определенное сечение потока и способен точным и воспроизводимым образом определять величину потока газа. Двухпозиционные регуляторы определяют, какой из дроссельных каналов будет пропускать газ, а какой - нет. Двухпозиционные регуляторы прямо или опосредованно управляются пользователем при помощи исполнительного элемента. То же самое справедливо для регулировки потока газа, поступающего на второй выход для газа. То есть газовый клапан в целях регулировки потока газа, поступающего на второй выход для газа, содержит по меньшей мере два вторых двухпозиционных регулятора и по меньшей мере два вторых дроссельных канала, предпочтительно по меньшей мере четыре вторых двухпозиционных регулятора и по меньшей мере четыре вторых дроссельных канала. Предпочтительно ко второму выходу для газа присоединено больше двухпозиционных регуляторов и больше дроссельных каналов, чем к первому выходу для газа,так как диапазон мощности второго кольца пламени, соединенного со вторым выходом для газа, выше, и в данном случае целесообразно увеличить количество ступеней переключения. Особенно выгоден вариант, в котором для управления двухпозиционными регуляторами предусмотрен по меньшей мере один магнитный элемент, предпочтительно по меньшей мере один постоянный магнит, который может перемещаться относительно двухпозиционных регуляторов. В этом случае двухпозиционные регуляторы приводятся в действие магнитным элементом, который выполне, предпочтительн, в виде постоянного магнита. Например, золотники двухпозиционных регуляторов могут состоять из ферритного, но не намагниченного постоянно материала, на который воздействует сила притяжения перемещающегося постоянного магнита. При этом постоянный магнит притягивает только те золотники клапанов , тем самы, открывает только те двухпозиционные регуляторы, которые находятся в непосредственной близости от постоянного магнита. Когда постоянный магнит снова сдвигается в сторону от этого двухпозиционного регулятора, двухпозиционный регулятор автоматически закрывается. В качестве альтернативы золотники двухпозиционных регуляторов могут быть выполнены из материала, имеющего свойства постоянного магнита, а подвижный магнитный элемент в этом случае будет состоять из ферритного, но не намагниченного постоянно материала. Принцип действия будет таким же. В следующем варианте исполнения предусмотрено по меньшей мере два магнитных элемента,предпочтительно по меньшей мере два постоянных магнита, причем первый магнитный элемент предназначен для управления первыми двухпозиционными регуляторами, а второй магнитный элемент - для управления вторыми двухпозиционными регуляторами. Положение первого магнитного элемента управляет потоком газа к первому выходу для газа, а положение второго магнитного элемента управляет потоком газа ко второму выходу для газа. Возможен вариант, в котором перемещение двух магнитных элементов связано между собой. Впрочем, магнитные элементы могут перемещаться и независимо друг от друга. В выгодном варианте исполнения изобретения предусмотрено устройство для перемещения по меньшей мере одного магнитного элемента, выполненного предпочтительно в виде постоянного магнита,относительно двухпозиционных клапанов, причем такое перемещение осуществляется таким образом,чтобы исходя из положения полностью закрытого газового клапана срабатывание устройства для перемещения вызывало сначала срабатывание двухпозиционных регуляторов, относящихся к первому выходу для газа, а затем - срабатывание двухпозиционных регуляторов, относящихся ко второму выходу для газа. Такая конструкция предполагает, что при включении газовой горелки сначала зажигается меньшее кольцо пламени, а затем, когда меньшее кольцо пламени достигнет своей максимальной мощности, зажигается большее кольцо пламени. При этом как для меньшего, так и для большего кольца пламени имеется несколько уровней мощности. Когда горит большое кольцо пламени, меньшее кольцо пламени попрежнему работает на максимальной мощности. Предпочтительно в зависимости от положения первого магнитного элемента не открывается ни один из первых двухпозиционных регуляторов, или открывается только ровно один первый двухпозиционный регулятор, или открывается ровно два первых двухпозиционных регулятора. Аналогично, в зависимости от положения второго магнитного элемента не открывается ни один из вторых двухпозиционных регуляторов, или открывается только ровно один второй двухпозиционный регулятор, или открываются ровно два вторых двухпозиционных регулятора. При этом двухпозиционные регуляторы открываются последовательно без паузы. Во время фазы переключения, в которой магнитный элемент перемещается от одного двухпозиционного регулятора к следующему двухпозиционному регулятору, открыты оба двухпозиционных регулятора. Когда подвижный магнитный элемент расположен точно в области конкретного двухпозиционного клапана, открыт только этот двухпозиционный клапан. В возможном варианте исполнения изобретения устройство для перемещения выполнено таким образом, чтобы в положении переключения газового клапана, в котором открыт по меньшей мере один первый двухпозиционный регулятор, а все вторые двухпозиционные регуляторы закрыты, второй магнитный элемент перемещался синхронно первому магнитному элементу. В таких положениях переключения напротив второго магнитного элемента не имеется второго двухпозиционного регулятора, который мог бы быть открыт магнитной силой. Тем не менее второй магнитный элемент перемещается вместе с первым магнитным элементом. Кроме того, устройство для перемещения выполнено таким образом, чтобы в положении переключения газового клапана, в котором открыт по меньшей мере один второй двухпозиционный регулятор,первый магнитный элемент не перемещался вместе со вторым магнитным элементом. При этом путь перемещения первого магнитного элемента ограничивается, например, при помощи упора. Таким образом,в этих положениях переключения перемещается только второй магнитный элемент. Для этого устройство для перемещения выполнено таким образом, чтобы по меньшей мере при од-2 022688 ном открытом втором двухпозиционном регуляторе одновременно открывался по меньшей мере один первый двухпозиционный регулятор, предпочтительно только (ровно) один первый двухпозиционный регулятор. При этом упомянутый упор определяет для первого магнитного элемента положение, в котором первый магнитный элемент открывает первый двухпозиционный регулятор. Как правило, это тот двухпозиционный регулятор, который открывает минимальный поток газа к первому выходу для газа. Газовый клапан содержит первый дроссельный участок (дросселирующую магистраль), содержащий последовательно расположенные первые дроссельные каналы, причем между каждой парой соседних первых дроссельных каналов предусмотрен соединительный участок, который соединяет соответствующий открытый первый двухпозиционный регулятор с входом для газа. Дроссельные каналы располагаются друг за другом и последовательно. В зависимости от того, какой двухпозиционный регулятор открыт, поток газа проходит через один, два или несколько дроссельных каналов. Аналогичным образом газовый клапан содержит второй дроссельный участок (дросселирующую магистраль), содержащий последовательно расположенные вторые дроссельные каналы, причем между каждой парой соседних вторых дроссельных каналов предусмотрен соединительный участок, который соединяет соответствующий открытый второй двухпозиционный регулятор с входом для газа. Дроссельные каналы первого дроссельного участка имеют увеличивающееся сечение потока в направлении потока газа по первому дроссельному участку. Аналогичным образом дроссельные каналы второго дроссельного участка имеют увеличивающееся сечение потока в направлении потока газа по второму дроссельному участку. Таким образом, поток газа, направляющийся к соответствующему выходу для газа, воспринимается в первую очередь тем дроссельным каналом, который следует в направлении движения газа за открытым двухпозиционным регулятором. Последующие дроссельные каналы на дроссельном участке имеют большее сечение потока и обладают сравнительно меньшим дросселирующим действием на поток газа. Краткое описание чертежей Прочие преимущества и детали изобретения поясняются на основании варианта исполнения, показанного на прилагаемых схематичных фигурах, на которых изображено фиг. 1 - двухконтурная газовая горелка,фиг. 2 - газовый клапан, описываемый изобретением, в виде двухконтурного газового клапана,фиг. 3 - положение переключения закрытого двухконтурного газового клапана,фиг. 4 - положение переключения двухконтурного газового клапана между первым и вторым положением переключения,фиг. 5 - положение переключения двухконтурного газового клапана в третьем положении переключения,фиг. 6 - положение переключения двухконтурного газового клапана в четвертом положении переключения,фиг. 7 - положение переключения двухконтурного газового клапана в девятом положении переключения. Осуществление изобретения На фиг. 1 показана двухконтурная газовая горелка 1, которая обычно применяется в газовых варочных плитах. Двухконтурная газовая горелка 1 содержит внутреннюю горелку 21 с первыми отверстиями 31 для выхода газа и внешнюю горелку 22 со вторыми отверстиями 32 для выхода газа. Потоки газа, выходящие через первые отверстия 31 для выхода газа и вторые отверстия 32 для выхода газа, и тем самым мощность горения на первом кольце пламени (внутренняя горелка 21) и на втором кольце пламени(внешняя горелка 22) можно регулировать по отдельности. При минимальной мощности двухконтурной газовой горелки 1 пламя горит только на внутренней горелке 21. При максимальной мощности двухконтурной газовой горелки 1 пламя горит как на внутренней горелке 21, так и на внешней горелке 22. В промежутке между минимальной и максимальной мощностью возможно ступенчатое повышение мощности двухконтурной газовой горелки 1, которое реализуется следующим образом: сначала увеличивается мощность горения на внутренней горелке 21, а затем подключается внешняя горелка 22, мощность горения которой также ступенчато увеличивается. На фиг. 2 показан газовый клапан, выполненный согласно изобретению в виде двухконтурного газового клапана 2 и предназначенный для питания подобной двухконтурной газовой горелки 1. Двухконтурный газовый клапан 2 содержит единственный вход 3 для газа, первый выход 11 для газа и второй выход 12 для газа. Первый выход 11 для газа предназначен для соединения с внутренней горелкой 21 двухконтурной газовой горелки 1, а второй выход 12 для газа - для соединения с внешней горелкой 22 двухконтурной газовой горелки 1. Поток газа, идущий к первому выходу 11 для газа, регулируется первыми двухпозиционными регуляторами 15 "открыто-закрыто", которые могут приводиться в действие первым магнитным элементом 5. Аналогичным образом поток газа, идущий ко второму выходу 12 для газа, регулируется вторыми двухпозиционными регуляторами 16 "открыто-закрыто", которые могут приводиться в действие вторым магнитным элементом 6. В предпочтительном варианте исполнения магнитные элементы 5, 6 выполнены в виде постоянных магнитов. Каждый из двухпозиционных регуляторов 15, 16 имеет ненамагниченный ферромагнитный золотник. Когда над соответствующим золотником находится выполненный в виде постоянного магнита магнитный элемент 5, 6, на золотник воздействует сила притяжения, развиваемая этим магнитным элементом. В альтернативном варианте исполнения золотники двухпозиционных регуляторов 15, 16 могут быть выполнены в виде постоянных магнитов, в то время как подвижные магнитные элементы 5, 6 будут состоять из ненамагниченного ферромагнитного материала. Принципиальная конструкция отдельной ветви газового клапана согласно изобретению, в частности способ взаимодействия магнитных элементов 5, 6 с двухпозиционными регуляторами 15, 16 и подача газа во внутреннюю часть газового клапана соответствует конструкции, являющейся предметом изобретений по европейским патентным заявкам 09290589.2, 09290590.0 и 09290591.8, поданным 27.07.2009. В положении, показанном на фиг. 2, оба магнитных элемента 5, 6 расположены рядом с двухпозиционными регуляторами 15, 16, в результате чего не открыт ни один из двухпозиционных регуляторов 15, 16. Таким образом, двухконтурный газовый клапан 2 полностью закрыт. Когда двухконтурный газовый клапан 2 приводится в действие, магнитные элементы 5, 6 перемещаются против часовой стрелки вокруг оси 8. При этом магнитные элементы 5, 6 сначала перемещаются синхронно, пока первый магнитный элемент 5 не встретится с упором 7. Затем вокруг оси 8 перемещается только второй магнитный элемент 6, а первый магнитный элемент 5 удерживается упором 7. На первом этапе перемещения магнитных элементов 5, 6 над двухпозиционными регуляторами 15 перемещается только первый магнитный элемент, в то время как в области второго магнитного элемента 6 еще не имеется ни одного двухпозиционного регулятора 15, 16. Только на втором этапе перемещения, когда продолжает двигаться только второй магнитный элемент 6, этот элемент проходит над вторыми двухпозиционными регуляторами 16, последовательно приводя их в действие. Порядок переключения внутри двухконтурного газового клапана 2 описывается ниже на основании схематичных фиг. 3-7, на которых показаны различные положения переключения. На фигурах показаны,соответственно, первый магнитный элемент 5, второй магнитный элемент 6, первые двухпозиционные регуляторы 15 (15.1-5.3), вторые двухпозиционные регуляторы 16 (16.1-16.6), первые дроссельные каналы 17 (17.1-17.3) и вторые дроссельные каналы 18 (18.1-18.6). Когда открыт по меньшей мере один первый двухпозиционный регулятор 15, первое ответвление потока газа идет от входа 3 для газа через этот открытый первый двухпозиционный регулятор 15 и по меньшей мере один из дроссельных каналов 17 к первому выходу 11 для газа. Когда открыт по меньшей мере один второй двухпозиционный регулятор 16, второе ответвление потока газа идет от входа 3 для газа через этот открытый второй двухпозиционный регулятор 16 и по меньшей мере один из дроссельных каналов 18 ко второму выходу 12 для газа. Первые дроссельные каналы 17.1-17.3 имеют три последовательно увеличивающихся сечения. Поток газа, идущий к первому выходу 11 для газа, в значительной степени определяется только первым дроссельным каналом 17, находящимся на пути газа. Если, например, открыт двухпозиционный регулятор 15.1, величина потока газа определяется, в частности, дроссельным каналом 17.1. Если открыт двухпозиционный регулятор 15.2, поток газа определяется дроссельным каналом 17.2, а при открытом двухпозиционном регуляторе 15.3 поток газа определяется дроссельным каналом 17.3. Последний из дроссельных каналов (17.3) может иметь настолько большое сечение потока, при котором практически не осуществляется дросселирование потока газа. Порядок переключения и принцип действия вторых двухпозиционных регуляторов 16 в сочетании со вторыми дроссельными каналами 18 на пути газа ко второму выходу 12 для газа аналогичны первым регуляторам. На фиг. 3 показано положение переключения "0" закрытого двухконтурного газового клапана 1. В этом положении переключения оба магнитных элемента 5, 6 находятся слева от первых двухпозиционных регуляторов 15 и вторых двухпозиционных регуляторов 16. Такое положение магнитных элементов 5, 6 соответствует положению переключения, показанному на фиг. 2. При этом все двухпозиционные регуляторы 15, 16 закрыты под действием натяжения пружин. Газ, находящийся на входе 3 для газа, не может проходить ни к первому выходу 11 для газа, ни ко второму выходу 12 для газа. Когда оба магнитных элемента 5, 6, выполненных в виде постоянных магнитов, перемещаются вправо в плоскости фигуры, исходя из показанного на фиг. 3 положения, сначала открывается первый двухпозиционный регулятор 15.1. При дальнейшем перемещении магнитных элементов 5, 6 вправо дополнительно открывается первый двухпозиционный регулятор 15.2. Это положение переключения показано на фиг. 4. При этом большая часть потока газа, поступающего на первый выход 11 для газа, проходит через открытый двухпозиционный регулятор 15.2 и дроссельные каналы 17.2 и 17.3. Поток газа, поступающий через открытый двухпозиционный регулятор 15.1 и дроссельный канал 17.1, пренебрежимо мал в сравнительном отношении. Когда магнитные элементы 5,6 перемещаются далее вправо в плоскости фигуры, двухпозиционный регулятор 15.1 закрывается, и остается открытым только двухпозиционный регулятор 15.2. Поток газа, поступающий в этом положении переключения на первый выход 11 для газа, практически идентичен потоку газа, поступающему в положении переключения, показанном на фиг. 4. Для работы двухконтурного газового клапана особенно важно, чтобы в промежутке во время переключения с открытого двухпозиционного регулятора 15.1 к открытому двухпозиционному регулятору 15.2 были открыты оба двухпозиционных регулятора 15.1 и 15.2, так как это обеспечивает непрерывность потока газа и препятствует нежелательному угасанию фа-4 022688 кела газа во время процесса переключения. В положении переключения "3", показанном на фиг. 5, магнитные элементы 5, 6 находятся в области двухпозиционного регулятора 15.3. При этом поток газа, идущий на первый выход 11 для газа, максимален. Газ, поступающий на вход 3 для газа, проходит через открытый двухпозиционный регулятор 15.3,расположенный непосредственно перед дроссельным каналом 17.3 с максимальным сечением потока. Поток газа в направлении второго выхода 12 для газа в этом положении переключения закрыт. При дальнейшем движении двухконтурного газового клапан 2 в направлении открытия первый магнитный элемент 5 остается в своем положении (см. фиг. 6), и дальше перемещается только второй магнитный элемент 6. Это положение переключения "4" показано на фиг. 6. Видно, что путь к первому выходу 11 для газа через открытый первый двухпозиционный регулятор 15.3 остается открытым, и пламя на внутренней горелке 21 двухконтурной газовой горелки 1 продолжает гореть на максимальной мощности. Дополнительно открывается второй двухпозиционный регулятор 16.1, в результате чего газ, поступающий с входа 3 для газа, может проходить через этот открытый второй двухпозиционный регулятор 16.1 и через все вторые дроссельные каналы 18.1-18.6 ко второму выходу 12 для газа. При этом пламя на внешней горелке 22 двухконтурной газовой горелки 1 горит с минимальной мощностью, причем величина потока газа в значительной степени определяется сечением второго дроссельного канала 18.1, расположенного на фиг. в крайнем левом положении. Если перемещать двухконтурный газовый клапан 2 дальше в направлении открытия, будут последовательно открываться вторые двухпозиционные регуляторы 16.2-16.6, причем гарантируется, что во время каждого процесса переключения будут всегда открыты два вторых двухпозиционных регулятора 16.1-16.6, и ни в один момент времени не будут закрыты все вторые двухпозиционные регуляторы 16.116.6. При этом первый двухпозиционный регулятор 15.3 остается всегда открытым. На фиг. 7 показан двухконтурный газовый клапан 2 в положении переключения "9". При этом второй магнитный элемент 6 находится у своего правого упора в области второго двухпозиционного регулятора 16.6. При этом поток газа, движущийся в направлении второго выхода 12 для газа, проходит непосредственно от входа 3 для газа через открытый второй двухпозиционный регулятор 16.6, расположенный перед вторым дроссельным каналом 18.6. При этом поток газа ко второму выходу 12 для газа настроен на максимальную величину. Второй дроссельный канал 18.6 имеет настолько большие размеры,что он практически не оказывает дросселирующего действия на поток газа. При перемещении двухконтурного газового клапана 2 в направлении закрытия оба магнитных элемента 5, 6 перемещаются в обратной последовательности. Начиная от положения переключения "9", сначала в обратную сторону движется только второй магнитный элемент, закрывая все вторые двухпозиционные регуляторы 16. Когда все эти регуляторы будут закрыты, оба магнитных элемента 5, 6 будут смещаться в обратную сторону синхронно, пока не закроют все первые двухпозиционные регуляторы 15. Таким образом, при обратном переключении сначала снижается поток газа, идущий ко второму выходу 12 для газа, а затем снижается поток газа, идущий к первому выходу 11 для газа. Двухконтурный газовый клапан 2 приводится в действие при помощи подходящего устройства перемещения. Это устройство может содержать, например, поворачиваемую вручную ручку. При вращении поворотной ручки магнитные элементы 5, 6 смещаются относительно двухпозиционных регуляторов 15, 16 описанным выше образом. Также возможен альтернативный вариант, в котором устройство перемещения будет оснащено подходящим исполнительным элементом, например шаговым электродвигателем или комбинацией электродвигателя и редуктора. Этот исполнительный элемент может активизироваться подходящей электронной схемой управления. В этом случае электронная схема управления приводит в действие исполнительный элемент автоматически или в соответствии с выходным сигналом соединенного со схемой управления электронного пользовательского интерфейса, которые может представлять собой, например, сенсорные датчики, ползунки или съемные магнитные ручки. Электронная схема управления позволяет реализовать полуавтоматическое или автоматическое управление газовым клапаном. Список ссылочных обозначений. 1 - Двухконтурная газовая горелка,2 - двухконтурный газовый клапан,3 - газовый вход,5 - первый магнитный элемент,6 - второй магнитный элемент,7 - упор,8 - ось,11 - первый выход для газа,12 - второй выход для газа,15 (15.1-15.3) - первые двухпозиционные регуляторы,16 (16.1-16.6) - вторые двухпозиционные регуляторы,17 (17.1-17.3) - первые дроссельные каналы,-5 022688 18 (18.1-18.6) - вторые дроссельные каналы,21 - внутренняя горелка,22 - внешняя горелка,31 - первые отверстия для выхода газа,32 - вторые отверстия для выхода газа. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Газовый клапан для регулировки потока газа к двухконтурной газовой горелке (1) газового прибора, представляющего собой газовую варочную плиту, причем газовый клапан содержит один вход (3) для газа и два выхода (11, 12) для газа, выполненный с возможностью многоступенчатой регулировки потока газа, поступающего на первый выход (11) для газа, и с возможностью многоступенчатой регулировки потока газа, поступающего на второй выход (12) для газа, отличающийся тем, что газовый клапан в целях регулировки потока газа, поступающего на первый выход (11) для газа, содержит по меньшей мере два первых двухпозиционных регулятора (15) и по меньшей мере два первых дроссельных канала(17) и содержит первый дроссельный участок, содержащий последовательно расположенные первые дроссельные каналы (17), причем между каждой парой соседних первых дроссельных каналов (17) предусмотрен соединительный участок, соединяющий открытый первый двухпозиционный регулятор (15) со входом (3) для газа. 2. Газовый клапан по п.1, отличающийся тем, что газовый клапан в целях регулировки потока газа,поступающего на первый выход (11) для газа, содержит по меньшей мере три первых двухпозиционных регулятора (15) и по меньшей мере три первых дроссельных канала (17). 3. Газовый клапан по п.1 или 2, отличающийся тем, что газовый клапан в целях регулировки потока газа, поступающего на второй выход (12) для газа, содержит по меньшей мере два вторых двухпозиционных регулятора (16) и по меньшей мере два вторых дроссельных канала (18), предпочтительно по меньшей мере четыре вторых двухпозиционных регулятора (16) и по меньшей мере четыре вторых дроссельных канала (18). 4. Газовый клапан по п.2 или 3, отличающийся тем, что для управления двухпозиционными регуляторами (15, 16) предусмотрен по меньшей мере один магнитный элемент (5, 6), предпочтительно по меньшей мере один постоянный магнит, выполненный с возможностью перемещения относительно двухпозиционных регуляторов (15, 16). 5. Газовый клапан по п.4, отличающийся тем, что предусмотрено по меньшей мере два магнитных элемента (5, 6), предпочтительно по меньшей мере два постоянных магнита, причем первый магнитный элемент (5) предназначен для управления первыми двухпозиционными регуляторами (15), а второй магнитный элемент (6) - для управления вторыми двухпозиционными регуляторами (16). 6. Газовый клапан по п.4 или 5, отличающийся тем, что предусмотрено устройство для перемещения по меньшей мере одного магнитного элемента (5, 6), выполненного предпочтительно в виде постоянного магнита, относительно двухпозиционных клапанов (15, 16), выполненное с возможностью осуществлять перемещение таким образом, что приведение в действие устройства для перемещения из положения полностью закрытого газового клапана вызывает сначала срабатывание двухпозиционных регуляторов (15), относящихся к первому выходу (11) для газа, а затем - срабатывание двухпозиционных регуляторов (16), относящихся ко второму выходу (12) для газа. 7. Газовый клапан по п.5 или 6, отличающийся тем, что в зависимости от положения первого магнитного элемента (5) не открыт ни один из первых двухпозиционных регуляторов (15), или открыт ровно один первый двухпозиционный регулятор (15), или открыты ровно два первых двухпозиционных регулятора (15). 8. Газовый клапан по одному из пп.5-7, отличающийся тем, что в зависимости от положения второго магнитного элемента (6) не открыт ни один из вторых двухпозиционных регуляторов (16), или открыт ровно один второй двухпозиционный регулятор (16), или открыты ровно два вторых двухпозиционных регулятора (16). 9. Газовый клапан по одному из пп.6-8, отличающийся тем, что устройство для перемещения выполнено с возможностью перемещения второго магнитного элемента (6) синхронно первому магнитному элементу (5) в положении переключения газового клапана, в котором открыт по меньшей мере один первый двухпозиционный регулятор (15), а все вторые двухпозиционные регуляторы (16) закрыты. 10. Газовый клапан по одному из пп.6-9, отличающийся тем, что устройство для перемещения выполнено с возможностью предотвращения перемещения первого магнитного элемента (5) совместно со вторым магнитным элементом (6) в положении переключения газового клапана, в котором открыт по меньшей мере один второй двухпозиционный регулятор (16). 11. Газовый клапан по одному из пп.6-10, отличающийся тем, что устройство для перемещения выполнено так, что при по меньшей мере одном открытом втором двухпозиционном регуляторе (16) одновременно открыт по меньшей мере один первый двухпозиционный регулятор (15), предпочтительно ровно один первый двухпозиционный регулятор (15). 12. Газовый клапан по одному из пп.3-12, отличающийся тем, что газовый клапан содержит второй дроссельный участок, содержащий последовательно расположенные вторые дроссельные каналы (18),причем между каждой парой соседних вторых дроссельных каналов (18) предусмотрен соединительный участок, соединяющий открытый второй двухпозиционный регулятор (16) со входом (3) для газа. 13. Газовый клапан по п.1 или 12, отличающийся тем, что дроссельные каналы (17) первого дроссельного участка имеют увеличивающееся сечение потока в направлении потока газа по первому дроссельному участку. 14. Газовый клапан по п.12 или 13, отличающийся тем, что дроссельные каналы (18)второго дроссельного участка имеют увеличивающееся сечение потока в направлении потока газа по второму дроссельному участку.
