Газовый клапан с двумя выходами для газа

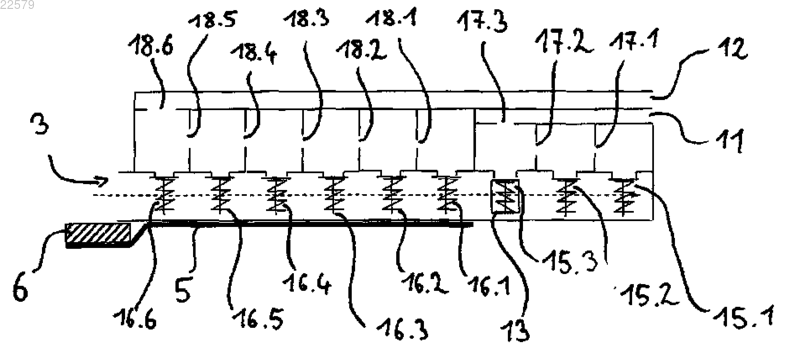

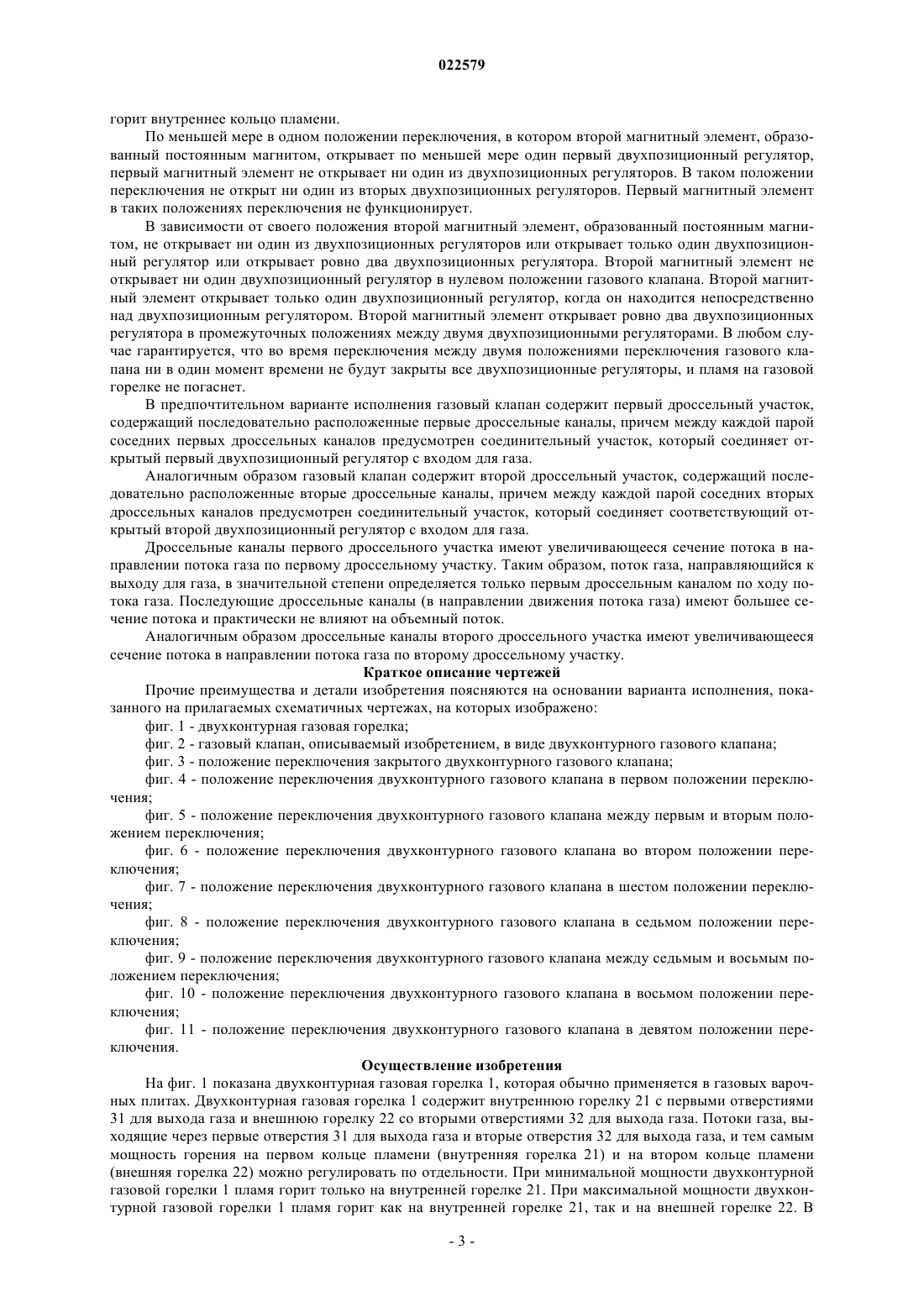

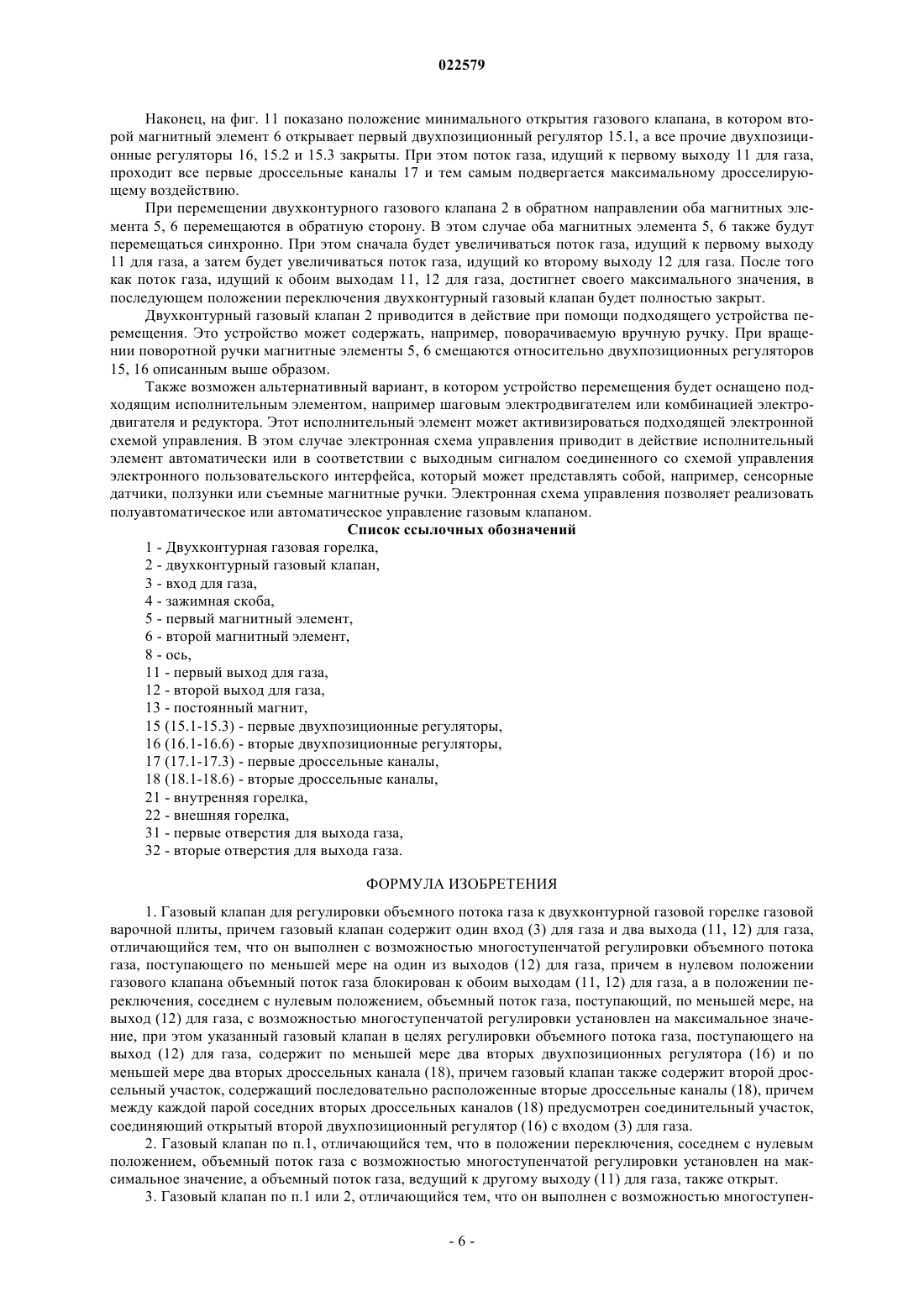

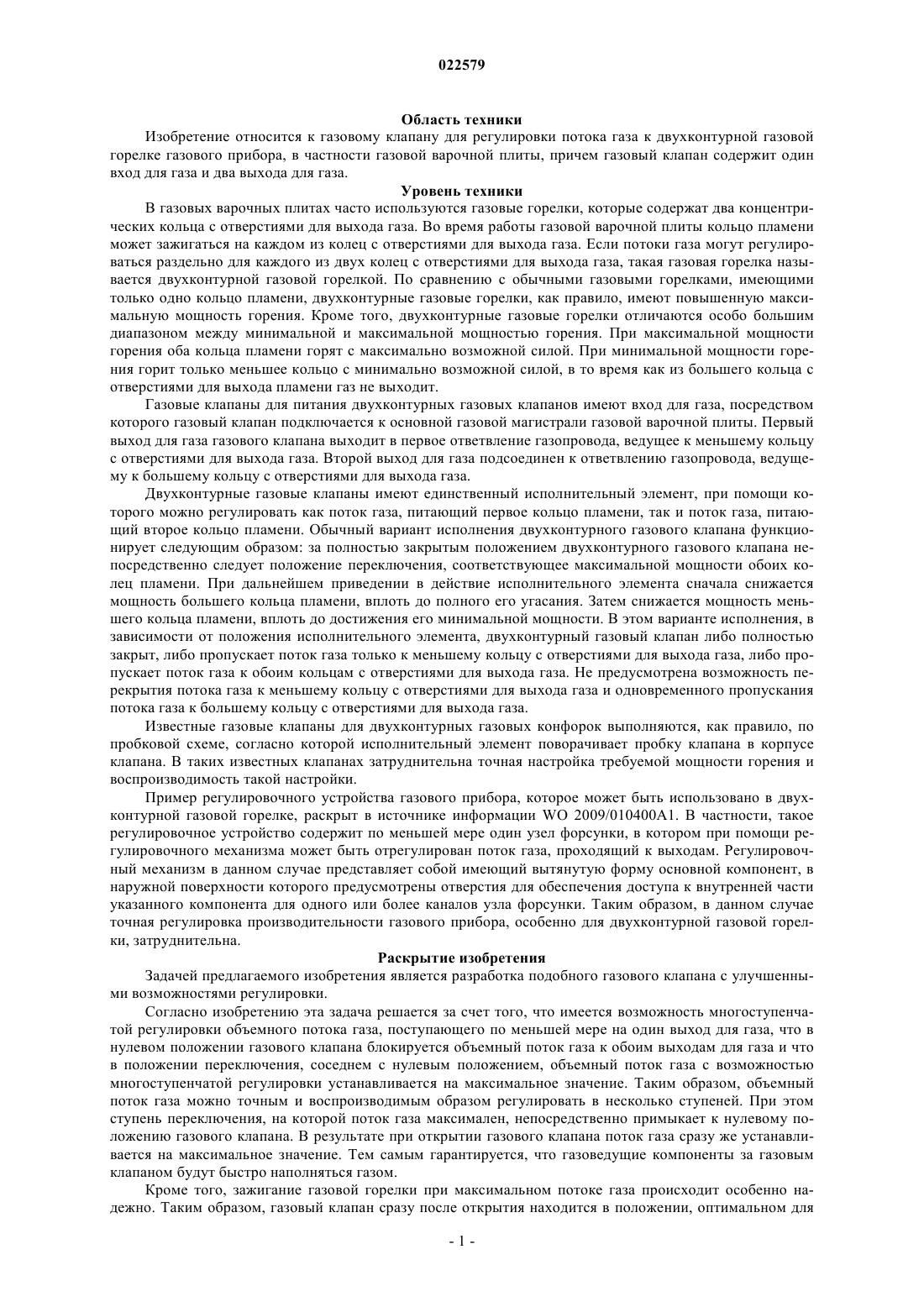

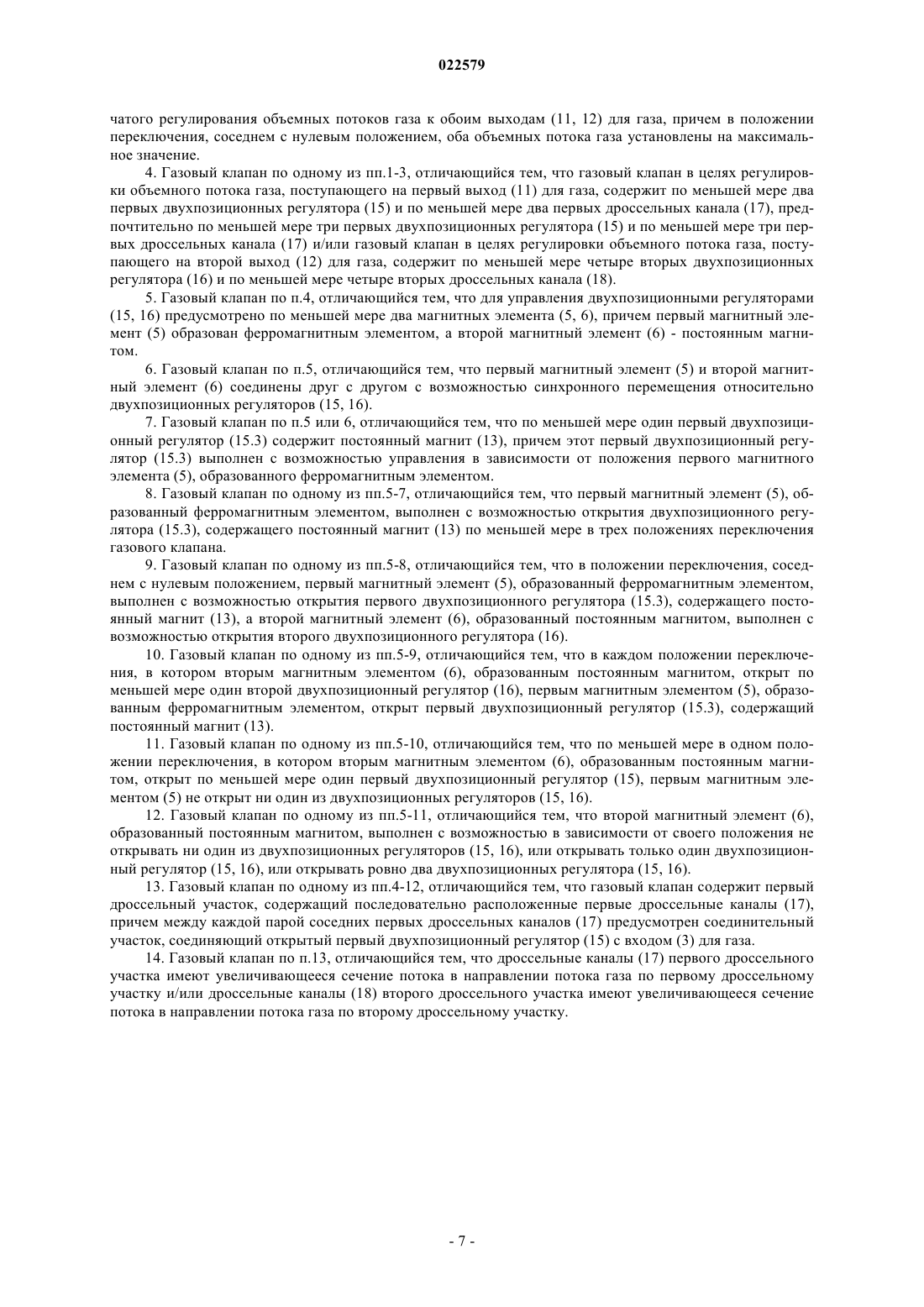

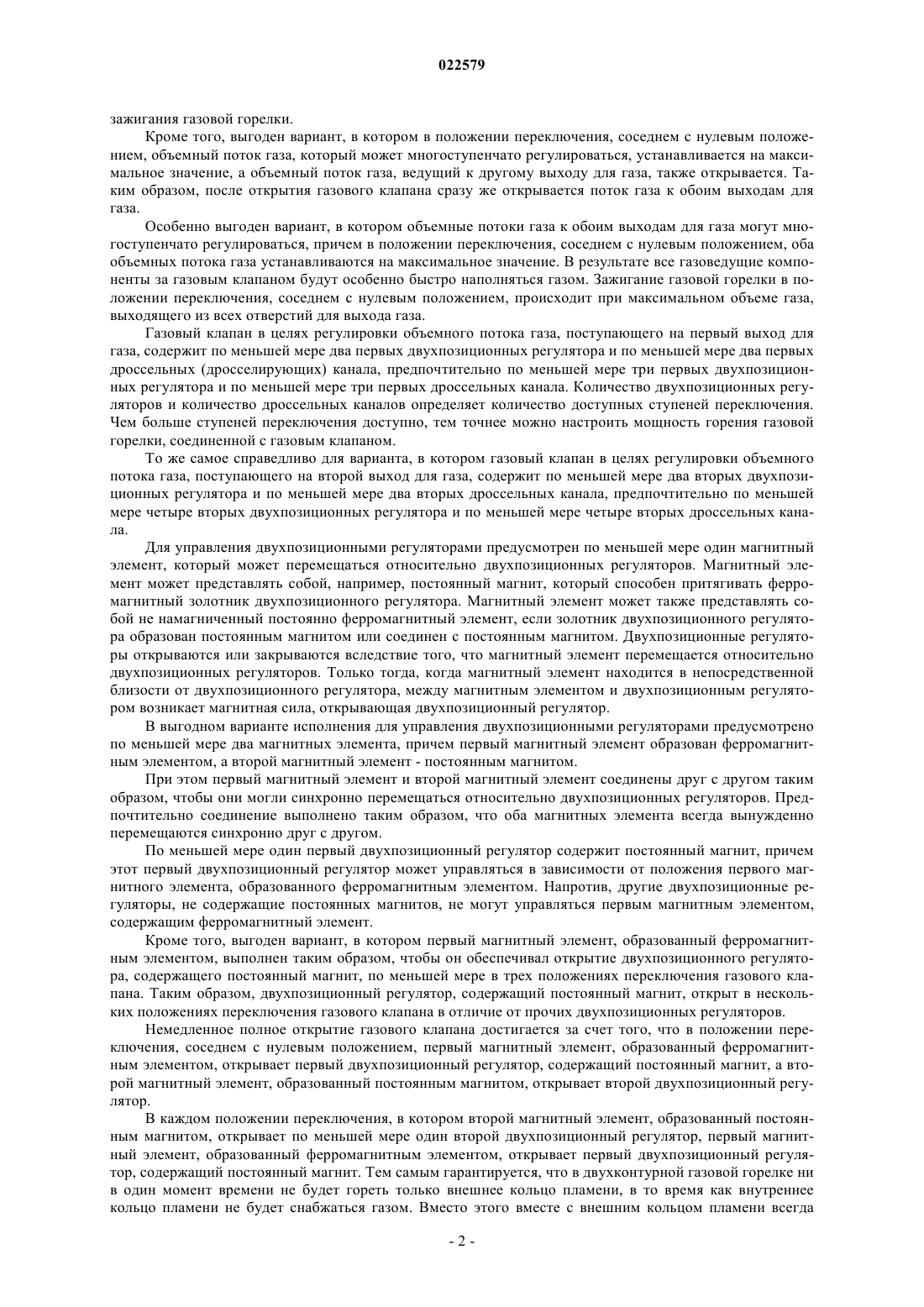

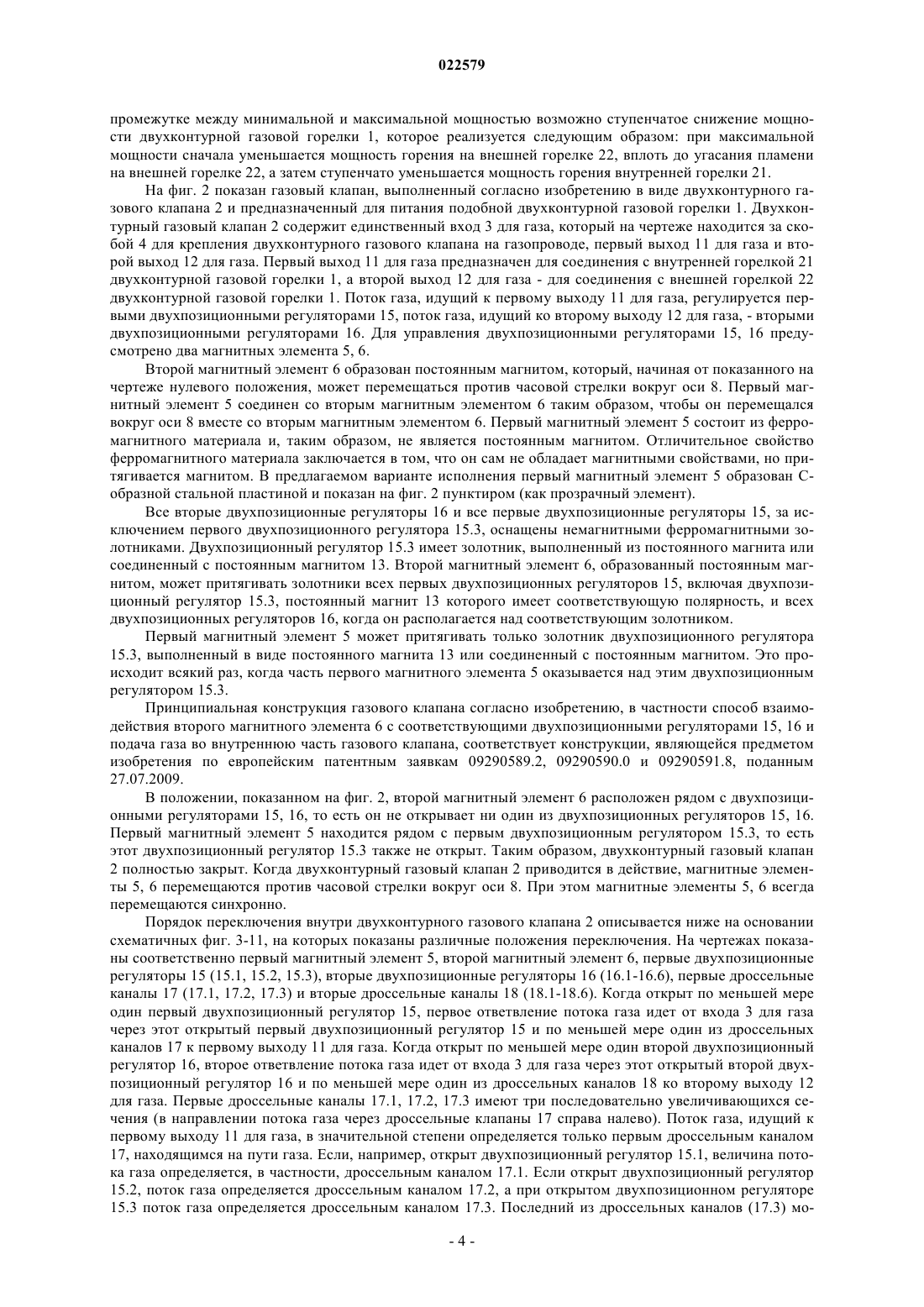

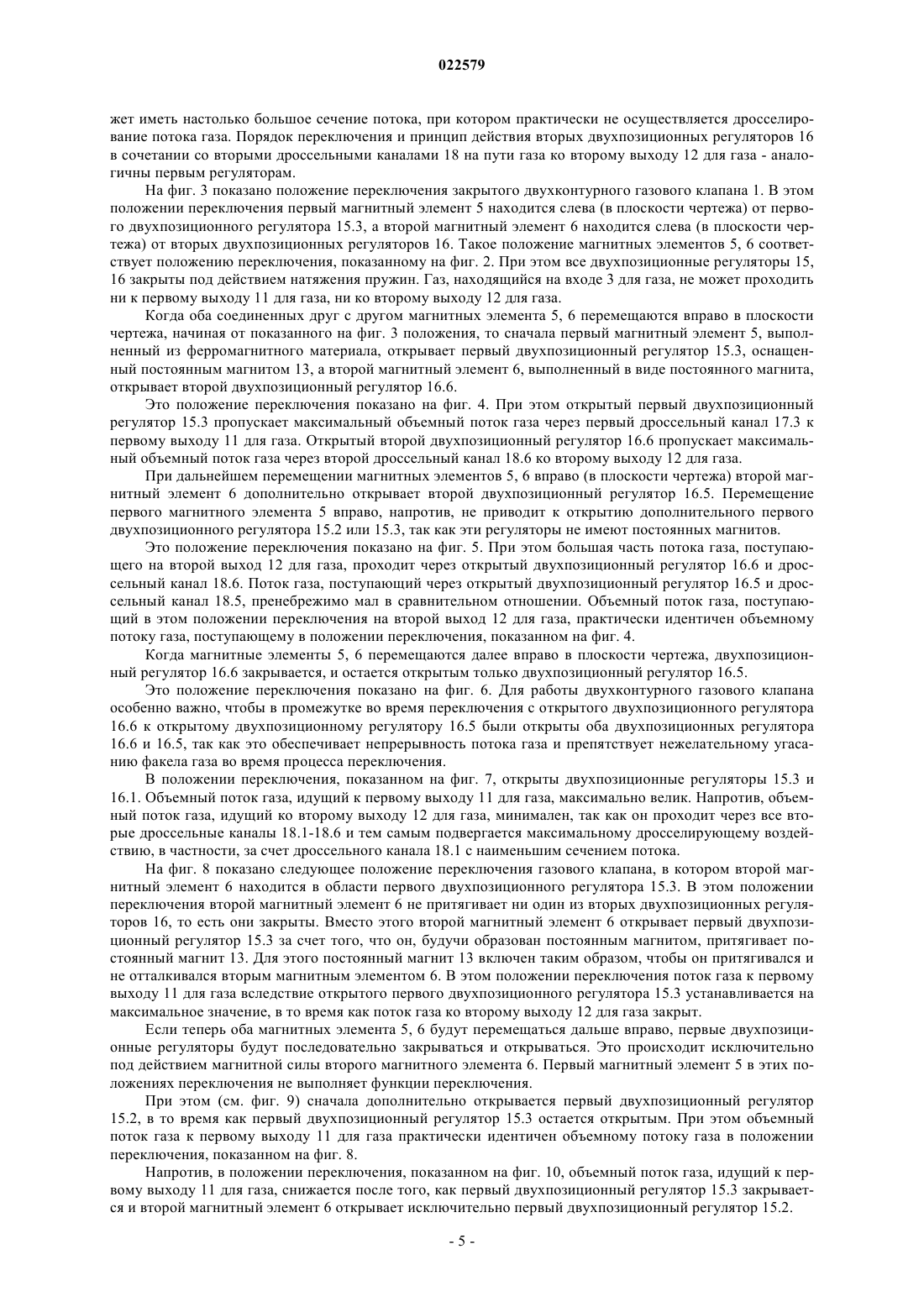

ГАЗОВЫЙ КЛАПАН С ДВУМЯ ВЫХОДАМИ ДЛЯ ГАЗА Изобретение относится к газовому клапану для регулировки объемного потока газа к двухконтурной газовой горелке газового прибора, в частности газовой варочной плиты, причем газовый клапан содержит один вход (3) для газа и два выхода (11, 12) для газа. Согласно изобретению имеется возможность многоступенчатой регулировки объемного потока газа,поступающего по меньшей мере на один из выходов (12) для газа. В нулевом положении газового клапана блокируется объемный поток газа к обоим выходам (11, 12) для газа. В положении переключения, соседнем с нулевым положением, объемный поток газа с возможностью многоступенчатой регулировки устанавливается на максимальное значение. Газовый клапан в целях регулировки объемного потока газа, поступающего на первый выход (11) для газа, содержит по меньшей мере два первых двухпозиционных регулятора (15) и по меньшей мере два первых дроссельных канала (17), предпочтительно по меньшей мере три первых двухпозиционных регулятора (15) и по меньшей мере три первых дроссельных канала (17). Для регулировки объемного потока газа, поступающего на второй выход (12) для газа, газовый клапан содержит по меньшей мере два вторых двухпозиционных регулятора (16) и по меньшей мере два вторых дроссельных канала (18), предпочтительно по меньшей мере четыре вторых двухпозиционных регулятора (16) и по меньшей мере четыре вторых дроссельных канала (18). Для управления двухпозиционными регуляторами (15, 16) предусмотрено по меньшей мере два магнитных элемента (5, 6), причем первый магнитный элемент (5) образован ферромагнитным элементом,а второй магнитный элемент (6) - постоянным магнитом. По меньшей мере один первый двухпозиционный регулятор (15.3) содержит постоянный магнит (13), причем этот первый двухпозиционный регулятор (15.3) может управляться в зависимости от положения первого магнитного элемента (5), образованного ферромагнитным элементом.(71)(73) Заявитель и патентовладелец: БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE) Область техники Изобретение относится к газовому клапану для регулировки потока газа к двухконтурной газовой горелке газового прибора, в частности газовой варочной плиты, причем газовый клапан содержит один вход для газа и два выхода для газа. Уровень техники В газовых варочных плитах часто используются газовые горелки, которые содержат два концентрических кольца с отверстиями для выхода газа. Во время работы газовой варочной плиты кольцо пламени может зажигаться на каждом из колец с отверстиями для выхода газа. Если потоки газа могут регулироваться раздельно для каждого из двух колец с отверстиями для выхода газа, такая газовая горелка называется двухконтурной газовой горелкой. По сравнению с обычными газовыми горелками, имеющими только одно кольцо пламени, двухконтурные газовые горелки, как правило, имеют повышенную максимальную мощность горения. Кроме того, двухконтурные газовые горелки отличаются особо большим диапазоном между минимальной и максимальной мощностью горения. При максимальной мощности горения оба кольца пламени горят с максимально возможной силой. При минимальной мощности горения горит только меньшее кольцо с минимально возможной силой, в то время как из большего кольца с отверстиями для выхода пламени газ не выходит. Газовые клапаны для питания двухконтурных газовых клапанов имеют вход для газа, посредством которого газовый клапан подключается к основной газовой магистрали газовой варочной плиты. Первый выход для газа газового клапана выходит в первое ответвление газопровода, ведущее к меньшему кольцу с отверстиями для выхода газа. Второй выход для газа подсоединен к ответвлению газопровода, ведущему к большему кольцу с отверстиями для выхода газа. Двухконтурные газовые клапаны имеют единственный исполнительный элемент, при помощи которого можно регулировать как поток газа, питающий первое кольцо пламени, так и поток газа, питающий второе кольцо пламени. Обычный вариант исполнения двухконтурного газового клапана функционирует следующим образом: за полностью закрытым положением двухконтурного газового клапана непосредственно следует положение переключения, соответствующее максимальной мощности обоих колец пламени. При дальнейшем приведении в действие исполнительного элемента сначала снижается мощность большего кольца пламени, вплоть до полного его угасания. Затем снижается мощность меньшего кольца пламени, вплоть до достижения его минимальной мощности. В этом варианте исполнения, в зависимости от положения исполнительного элемента, двухконтурный газовый клапан либо полностью закрыт, либо пропускает поток газа только к меньшему кольцу с отверстиями для выхода газа, либо пропускает поток газа к обоим кольцам с отверстиями для выхода газа. Не предусмотрена возможность перекрытия потока газа к меньшему кольцу с отверстиями для выхода газа и одновременного пропускания потока газа к большему кольцу с отверстиями для выхода газа. Известные газовые клапаны для двухконтурных газовых конфорок выполняются, как правило, по пробковой схеме, согласно которой исполнительный элемент поворачивает пробку клапана в корпусе клапана. В таких известных клапанах затруднительна точная настройка требуемой мощности горения и воспроизводимость такой настройки. Пример регулировочного устройства газового прибора, которое может быть использовано в двухконтурной газовой горелке, раскрыт в источнике информации WO 2009/010400 А 1. В частности, такое регулировочное устройство содержит по меньшей мере один узел форсунки, в котором при помощи регулировочного механизма может быть отрегулирован поток газа, проходящий к выходам. Регулировочный механизм в данном случае представляет собой имеющий вытянутую форму основной компонент, в наружной поверхности которого предусмотрены отверстия для обеспечения доступа к внутренней части указанного компонента для одного или более каналов узла форсунки. Таким образом, в данном случае точная регулировка производительности газового прибора, особенно для двухконтурной газовой горелки, затруднительна. Раскрытие изобретения Задачей предлагаемого изобретения является разработка подобного газового клапана с улучшенными возможностями регулировки. Согласно изобретению эта задача решается за счет того, что имеется возможность многоступенчатой регулировки объемного потока газа, поступающего по меньшей мере на один выход для газа, что в нулевом положении газового клапана блокируется объемный поток газа к обоим выходам для газа и что в положении переключения, соседнем с нулевым положением, объемный поток газа с возможностью многоступенчатой регулировки устанавливается на максимальное значение. Таким образом, объемный поток газа можно точным и воспроизводимым образом регулировать в несколько ступеней. При этом ступень переключения, на которой поток газа максимален, непосредственно примыкает к нулевому положению газового клапана. В результате при открытии газового клапана поток газа сразу же устанавливается на максимальное значение. Тем самым гарантируется, что газоведущие компоненты за газовым клапаном будут быстро наполняться газом. Кроме того, зажигание газовой горелки при максимальном потоке газа происходит особенно надежно. Таким образом, газовый клапан сразу после открытия находится в положении, оптимальном для зажигания газовой горелки. Кроме того, выгоден вариант, в котором в положении переключения, соседнем с нулевым положением, объемный поток газа, который может многоступенчато регулироваться, устанавливается на максимальное значение, а объемный поток газа, ведущий к другому выходу для газа, также открывается. Таким образом, после открытия газового клапана сразу же открывается поток газа к обоим выходам для газа. Особенно выгоден вариант, в котором объемные потоки газа к обоим выходам для газа могут многоступенчато регулироваться, причем в положении переключения, соседнем с нулевым положением, оба объемных потока газа устанавливаются на максимальное значение. В результате все газоведущие компоненты за газовым клапаном будут особенно быстро наполняться газом. Зажигание газовой горелки в положении переключения, соседнем с нулевым положением, происходит при максимальном объеме газа,выходящего из всех отверстий для выхода газа. Газовый клапан в целях регулировки объемного потока газа, поступающего на первый выход для газа, содержит по меньшей мере два первых двухпозиционных регулятора и по меньшей мере два первых дроссельных (дросселирующих) канала, предпочтительно по меньшей мере три первых двухпозиционных регулятора и по меньшей мере три первых дроссельных канала. Количество двухпозиционных регуляторов и количество дроссельных каналов определяет количество доступных ступеней переключения. Чем больше ступеней переключения доступно, тем точнее можно настроить мощность горения газовой горелки, соединенной с газовым клапаном. То же самое справедливо для варианта, в котором газовый клапан в целях регулировки объемного потока газа, поступающего на второй выход для газа, содержит по меньшей мере два вторых двухпозиционных регулятора и по меньшей мере два вторых дроссельных канала, предпочтительно по меньшей мере четыре вторых двухпозиционных регулятора и по меньшей мере четыре вторых дроссельных канала. Для управления двухпозиционными регуляторами предусмотрен по меньшей мере один магнитный элемент, который может перемещаться относительно двухпозиционных регуляторов. Магнитный элемент может представлять собой, например, постоянный магнит, который способен притягивать ферромагнитный золотник двухпозиционного регулятора. Магнитный элемент может также представлять собой не намагниченный постоянно ферромагнитный элемент, если золотник двухпозиционного регулятора образован постоянным магнитом или соединен с постоянным магнитом. Двухпозиционные регуляторы открываются или закрываются вследствие того, что магнитный элемент перемещается относительно двухпозиционных регуляторов. Только тогда, когда магнитный элемент находится в непосредственной близости от двухпозиционного регулятора, между магнитным элементом и двухпозиционным регулятором возникает магнитная сила, открывающая двухпозиционный регулятор. В выгодном варианте исполнения для управления двухпозиционными регуляторами предусмотрено по меньшей мере два магнитных элемента, причем первый магнитный элемент образован ферромагнитным элементом, а второй магнитный элемент - постоянным магнитом. При этом первый магнитный элемент и второй магнитный элемент соединены друг с другом таким образом, чтобы они могли синхронно перемещаться относительно двухпозиционных регуляторов. Предпочтительно соединение выполнено таким образом, что оба магнитных элемента всегда вынужденно перемещаются синхронно друг с другом. По меньшей мере один первый двухпозиционный регулятор содержит постоянный магнит, причем этот первый двухпозиционный регулятор может управляться в зависимости от положения первого магнитного элемента, образованного ферромагнитным элементом. Напротив, другие двухпозиционные регуляторы, не содержащие постоянных магнитов, не могут управляться первым магнитным элементом,содержащим ферромагнитный элемент. Кроме того, выгоден вариант, в котором первый магнитный элемент, образованный ферромагнитным элементом, выполнен таким образом, чтобы он обеспечивал открытие двухпозиционного регулятора, содержащего постоянный магнит, по меньшей мере в трех положениях переключения газового клапана. Таким образом, двухпозиционный регулятор, содержащий постоянный магнит, открыт в нескольких положениях переключения газового клапана в отличие от прочих двухпозиционных регуляторов. Немедленное полное открытие газового клапана достигается за счет того, что в положении переключения, соседнем с нулевым положением, первый магнитный элемент, образованный ферромагнитным элементом, открывает первый двухпозиционный регулятор, содержащий постоянный магнит, а второй магнитный элемент, образованный постоянным магнитом, открывает второй двухпозиционный регулятор. В каждом положении переключения, в котором второй магнитный элемент, образованный постоянным магнитом, открывает по меньшей мере один второй двухпозиционный регулятор, первый магнитный элемент, образованный ферромагнитным элементом, открывает первый двухпозиционный регулятор, содержащий постоянный магнит. Тем самым гарантируется, что в двухконтурной газовой горелке ни в один момент времени не будет гореть только внешнее кольцо пламени, в то время как внутреннее кольцо пламени не будет снабжаться газом. Вместо этого вместе с внешним кольцом пламени всегда горит внутреннее кольцо пламени. По меньшей мере в одном положении переключения, в котором второй магнитный элемент, образованный постоянным магнитом, открывает по меньшей мере один первый двухпозиционный регулятор,первый магнитный элемент не открывает ни один из двухпозиционных регуляторов. В таком положении переключения не открыт ни один из вторых двухпозиционных регуляторов. Первый магнитный элемент в таких положениях переключения не функционирует. В зависимости от своего положения второй магнитный элемент, образованный постоянным магнитом, не открывает ни один из двухпозиционных регуляторов или открывает только один двухпозиционный регулятор или открывает ровно два двухпозиционных регулятора. Второй магнитный элемент не открывает ни один двухпозиционный регулятор в нулевом положении газового клапана. Второй магнитный элемент открывает только один двухпозиционный регулятор, когда он находится непосредственно над двухпозиционным регулятором. Второй магнитный элемент открывает ровно два двухпозиционных регулятора в промежуточных положениях между двумя двухпозиционными регуляторами. В любом случае гарантируется, что во время переключения между двумя положениями переключения газового клапана ни в один момент времени не будут закрыты все двухпозиционные регуляторы, и пламя на газовой горелке не погаснет. В предпочтительном варианте исполнения газовый клапан содержит первый дроссельный участок,содержащий последовательно расположенные первые дроссельные каналы, причем между каждой парой соседних первых дроссельных каналов предусмотрен соединительный участок, который соединяет открытый первый двухпозиционный регулятор с входом для газа. Аналогичным образом газовый клапан содержит второй дроссельный участок, содержащий последовательно расположенные вторые дроссельные каналы, причем между каждой парой соседних вторых дроссельных каналов предусмотрен соединительный участок, который соединяет соответствующий открытый второй двухпозиционный регулятор с входом для газа. Дроссельные каналы первого дроссельного участка имеют увеличивающееся сечение потока в направлении потока газа по первому дроссельному участку. Таким образом, поток газа, направляющийся к выходу для газа, в значительной степени определяется только первым дроссельным каналом по ходу потока газа. Последующие дроссельные каналы (в направлении движения потока газа) имеют большее сечение потока и практически не влияют на объемный поток. Аналогичным образом дроссельные каналы второго дроссельного участка имеют увеличивающееся сечение потока в направлении потока газа по второму дроссельному участку. Краткое описание чертежей Прочие преимущества и детали изобретения поясняются на основании варианта исполнения, показанного на прилагаемых схематичных чертежах, на которых изображено: фиг. 1 - двухконтурная газовая горелка; фиг. 2 - газовый клапан, описываемый изобретением, в виде двухконтурного газового клапана; фиг. 3 - положение переключения закрытого двухконтурного газового клапана; фиг. 4 - положение переключения двухконтурного газового клапана в первом положении переключения; фиг. 5 - положение переключения двухконтурного газового клапана между первым и вторым положением переключения; фиг. 6 - положение переключения двухконтурного газового клапана во втором положении переключения; фиг. 7 - положение переключения двухконтурного газового клапана в шестом положении переключения; фиг. 8 - положение переключения двухконтурного газового клапана в седьмом положении переключения; фиг. 9 - положение переключения двухконтурного газового клапана между седьмым и восьмым положением переключения; фиг. 10 - положение переключения двухконтурного газового клапана в восьмом положении переключения; фиг. 11 - положение переключения двухконтурного газового клапана в девятом положении переключения. Осуществление изобретения На фиг. 1 показана двухконтурная газовая горелка 1, которая обычно применяется в газовых варочных плитах. Двухконтурная газовая горелка 1 содержит внутреннюю горелку 21 с первыми отверстиями 31 для выхода газа и внешнюю горелку 22 со вторыми отверстиями 32 для выхода газа. Потоки газа, выходящие через первые отверстия 31 для выхода газа и вторые отверстия 32 для выхода газа, и тем самым мощность горения на первом кольце пламени (внутренняя горелка 21) и на втором кольце пламени(внешняя горелка 22) можно регулировать по отдельности. При минимальной мощности двухконтурной газовой горелки 1 пламя горит только на внутренней горелке 21. При максимальной мощности двухконтурной газовой горелки 1 пламя горит как на внутренней горелке 21, так и на внешней горелке 22. В промежутке между минимальной и максимальной мощностью возможно ступенчатое снижение мощности двухконтурной газовой горелки 1, которое реализуется следующим образом: при максимальной мощности сначала уменьшается мощность горения на внешней горелке 22, вплоть до угасания пламени на внешней горелке 22, а затем ступенчато уменьшается мощность горения внутренней горелки 21. На фиг. 2 показан газовый клапан, выполненный согласно изобретению в виде двухконтурного газового клапана 2 и предназначенный для питания подобной двухконтурной газовой горелки 1. Двухконтурный газовый клапан 2 содержит единственный вход 3 для газа, который на чертеже находится за скобой 4 для крепления двухконтурного газового клапана на газопроводе, первый выход 11 для газа и второй выход 12 для газа. Первый выход 11 для газа предназначен для соединения с внутренней горелкой 21 двухконтурной газовой горелки 1, а второй выход 12 для газа - для соединения с внешней горелкой 22 двухконтурной газовой горелки 1. Поток газа, идущий к первому выходу 11 для газа, регулируется первыми двухпозиционными регуляторами 15, поток газа, идущий ко второму выходу 12 для газа, - вторыми двухпозиционными регуляторами 16. Для управления двухпозиционными регуляторами 15, 16 предусмотрено два магнитных элемента 5, 6. Второй магнитный элемент 6 образован постоянным магнитом, который, начиная от показанного на чертеже нулевого положения, может перемещаться против часовой стрелки вокруг оси 8. Первый магнитный элемент 5 соединен со вторым магнитным элементом 6 таким образом, чтобы он перемещался вокруг оси 8 вместе со вторым магнитным элементом 6. Первый магнитный элемент 5 состоит из ферромагнитного материала и, таким образом, не является постоянным магнитом. Отличительное свойство ферромагнитного материала заключается в том, что он сам не обладает магнитными свойствами, но притягивается магнитом. В предлагаемом варианте исполнения первый магнитный элемент 5 образован Собразной стальной пластиной и показан на фиг. 2 пунктиром (как прозрачный элемент). Все вторые двухпозиционные регуляторы 16 и все первые двухпозиционные регуляторы 15, за исключением первого двухпозиционного регулятора 15.3, оснащены немагнитными ферромагнитными золотниками. Двухпозиционный регулятор 15.3 имеет золотник, выполненный из постоянного магнита или соединенный с постоянным магнитом 13. Второй магнитный элемент 6, образованный постоянным магнитом, может притягивать золотники всех первых двухпозиционных регуляторов 15, включая двухпозиционный регулятор 15.3, постоянный магнит 13 которого имеет соответствующую полярность, и всех двухпозиционных регуляторов 16, когда он располагается над соответствующим золотником. Первый магнитный элемент 5 может притягивать только золотник двухпозиционного регулятора 15.3, выполненный в виде постоянного магнита 13 или соединенный с постоянным магнитом. Это происходит всякий раз, когда часть первого магнитного элемента 5 оказывается над этим двухпозиционным регулятором 15.3. Принципиальная конструкция газового клапана согласно изобретению, в частности способ взаимодействия второго магнитного элемента 6 с соответствующими двухпозиционными регуляторами 15, 16 и подача газа во внутреннюю часть газового клапана, соответствует конструкции, являющейся предметом изобретения по европейским патентным заявкам 09290589.2, 09290590.0 и 09290591.8, поданным 27.07.2009. В положении, показанном на фиг. 2, второй магнитный элемент 6 расположен рядом с двухпозиционными регуляторами 15, 16, то есть он не открывает ни один из двухпозиционных регуляторов 15, 16. Первый магнитный элемент 5 находится рядом с первым двухпозиционным регулятором 15.3, то есть этот двухпозиционный регулятор 15.3 также не открыт. Таким образом, двухконтурный газовый клапан 2 полностью закрыт. Когда двухконтурный газовый клапан 2 приводится в действие, магнитные элементы 5, 6 перемещаются против часовой стрелки вокруг оси 8. При этом магнитные элементы 5, 6 всегда перемещаются синхронно. Порядок переключения внутри двухконтурного газового клапана 2 описывается ниже на основании схематичных фиг. 3-11, на которых показаны различные положения переключения. На чертежах показаны соответственно первый магнитный элемент 5, второй магнитный элемент 6, первые двухпозиционные регуляторы 15 (15.1, 15.2, 15.3), вторые двухпозиционные регуляторы 16 (16.1-16.6), первые дроссельные каналы 17 (17.1, 17.2, 17.3) и вторые дроссельные каналы 18 (18.1-18.6). Когда открыт по меньшей мере один первый двухпозиционный регулятор 15, первое ответвление потока газа идет от входа 3 для газа через этот открытый первый двухпозиционный регулятор 15 и по меньшей мере один из дроссельных каналов 17 к первому выходу 11 для газа. Когда открыт по меньшей мере один второй двухпозиционный регулятор 16, второе ответвление потока газа идет от входа 3 для газа через этот открытый второй двухпозиционный регулятор 16 и по меньшей мере один из дроссельных каналов 18 ко второму выходу 12 для газа. Первые дроссельные каналы 17.1, 17.2, 17.3 имеют три последовательно увеличивающихся сечения (в направлении потока газа через дроссельные клапаны 17 справа налево). Поток газа, идущий к первому выходу 11 для газа, в значительной степени определяется только первым дроссельным каналом 17, находящимся на пути газа. Если, например, открыт двухпозиционный регулятор 15.1, величина потока газа определяется, в частности, дроссельным каналом 17.1. Если открыт двухпозиционный регулятор 15.2, поток газа определяется дроссельным каналом 17.2, а при открытом двухпозиционном регуляторе 15.3 поток газа определяется дроссельным каналом 17.3. Последний из дроссельных каналов (17.3) мо-4 022579 жет иметь настолько большое сечение потока, при котором практически не осуществляется дросселирование потока газа. Порядок переключения и принцип действия вторых двухпозиционных регуляторов 16 в сочетании со вторыми дроссельными каналами 18 на пути газа ко второму выходу 12 для газа - аналогичны первым регуляторам. На фиг. 3 показано положение переключения закрытого двухконтурного газового клапана 1. В этом положении переключения первый магнитный элемент 5 находится слева (в плоскости чертежа) от первого двухпозиционного регулятора 15.3, а второй магнитный элемент 6 находится слева (в плоскости чертежа) от вторых двухпозиционных регуляторов 16. Такое положение магнитных элементов 5, 6 соответствует положению переключения, показанному на фиг. 2. При этом все двухпозиционные регуляторы 15,16 закрыты под действием натяжения пружин. Газ, находящийся на входе 3 для газа, не может проходить ни к первому выходу 11 для газа, ни ко второму выходу 12 для газа. Когда оба соединенных друг с другом магнитных элемента 5, 6 перемещаются вправо в плоскости чертежа, начиная от показанного на фиг. 3 положения, то сначала первый магнитный элемент 5, выполненный из ферромагнитного материала, открывает первый двухпозиционный регулятор 15.3, оснащенный постоянным магнитом 13, а второй магнитный элемент 6, выполненный в виде постоянного магнита,открывает второй двухпозиционный регулятор 16.6. Это положение переключения показано на фиг. 4. При этом открытый первый двухпозиционный регулятор 15.3 пропускает максимальный объемный поток газа через первый дроссельный канал 17.3 к первому выходу 11 для газа. Открытый второй двухпозиционный регулятор 16.6 пропускает максимальный объемный поток газа через второй дроссельный канал 18.6 ко второму выходу 12 для газа. При дальнейшем перемещении магнитных элементов 5, 6 вправо (в плоскости чертежа) второй магнитный элемент 6 дополнительно открывает второй двухпозиционный регулятор 16.5. Перемещение первого магнитного элемента 5 вправо, напротив, не приводит к открытию дополнительного первого двухпозиционного регулятора 15.2 или 15.3, так как эти регуляторы не имеют постоянных магнитов. Это положение переключения показано на фиг. 5. При этом большая часть потока газа, поступающего на второй выход 12 для газа, проходит через открытый двухпозиционный регулятор 16.6 и дроссельный канал 18.6. Поток газа, поступающий через открытый двухпозиционный регулятор 16.5 и дроссельный канал 18.5, пренебрежимо мал в сравнительном отношении. Объемный поток газа, поступающий в этом положении переключения на второй выход 12 для газа, практически идентичен объемному потоку газа, поступающему в положении переключения, показанном на фиг. 4. Когда магнитные элементы 5, 6 перемещаются далее вправо в плоскости чертежа, двухпозиционный регулятор 16.6 закрывается, и остается открытым только двухпозиционный регулятор 16.5. Это положение переключения показано на фиг. 6. Для работы двухконтурного газового клапана особенно важно, чтобы в промежутке во время переключения с открытого двухпозиционного регулятора 16.6 к открытому двухпозиционному регулятору 16.5 были открыты оба двухпозиционных регулятора 16.6 и 16.5, так как это обеспечивает непрерывность потока газа и препятствует нежелательному угасанию факела газа во время процесса переключения. В положении переключения, показанном на фиг. 7, открыты двухпозиционные регуляторы 15.3 и 16.1. Объемный поток газа, идущий к первому выходу 11 для газа, максимально велик. Напротив, объемный поток газа, идущий ко второму выходу 12 для газа, минимален, так как он проходит через все вторые дроссельные каналы 18.1-18.6 и тем самым подвергается максимальному дросселирующему воздействию, в частности, за счет дроссельного канала 18.1 с наименьшим сечением потока. На фиг. 8 показано следующее положение переключения газового клапана, в котором второй магнитный элемент 6 находится в области первого двухпозиционного регулятора 15.3. В этом положении переключения второй магнитный элемент 6 не притягивает ни один из вторых двухпозиционных регуляторов 16, то есть они закрыты. Вместо этого второй магнитный элемент 6 открывает первый двухпозиционный регулятор 15.3 за счет того, что он, будучи образован постоянным магнитом, притягивает постоянный магнит 13. Для этого постоянный магнит 13 включен таким образом, чтобы он притягивался и не отталкивался вторым магнитным элементом 6. В этом положении переключения поток газа к первому выходу 11 для газа вследствие открытого первого двухпозиционного регулятора 15.3 устанавливается на максимальное значение, в то время как поток газа ко второму выходу 12 для газа закрыт. Если теперь оба магнитных элемента 5, 6 будут перемещаться дальше вправо, первые двухпозиционные регуляторы будут последовательно закрываться и открываться. Это происходит исключительно под действием магнитной силы второго магнитного элемента 6. Первый магнитный элемент 5 в этих положениях переключения не выполняет функции переключения. При этом (см. фиг. 9) сначала дополнительно открывается первый двухпозиционный регулятор 15.2, в то время как первый двухпозиционный регулятор 15.3 остается открытым. При этом объемный поток газа к первому выходу 11 для газа практически идентичен объемному потоку газа в положении переключения, показанном на фиг. 8. Напротив, в положении переключения, показанном на фиг. 10, объемный поток газа, идущий к первому выходу 11 для газа, снижается после того, как первый двухпозиционный регулятор 15.3 закрывается и второй магнитный элемент 6 открывает исключительно первый двухпозиционный регулятор 15.2. Наконец, на фиг. 11 показано положение минимального открытия газового клапана, в котором второй магнитный элемент 6 открывает первый двухпозиционный регулятор 15.1, а все прочие двухпозиционные регуляторы 16, 15.2 и 15.3 закрыты. При этом поток газа, идущий к первому выходу 11 для газа,проходит все первые дроссельные каналы 17 и тем самым подвергается максимальному дросселирующему воздействию. При перемещении двухконтурного газового клапана 2 в обратном направлении оба магнитных элемента 5, 6 перемещаются в обратную сторону. В этом случае оба магнитных элемента 5, 6 также будут перемещаться синхронно. При этом сначала будет увеличиваться поток газа, идущий к первому выходу 11 для газа, а затем будет увеличиваться поток газа, идущий ко второму выходу 12 для газа. После того как поток газа, идущий к обоим выходам 11, 12 для газа, достигнет своего максимального значения, в последующем положении переключения двухконтурный газовый клапан будет полностью закрыт. Двухконтурный газовый клапан 2 приводится в действие при помощи подходящего устройства перемещения. Это устройство может содержать, например, поворачиваемую вручную ручку. При вращении поворотной ручки магнитные элементы 5, 6 смещаются относительно двухпозиционных регуляторов 15, 16 описанным выше образом. Также возможен альтернативный вариант, в котором устройство перемещения будет оснащено подходящим исполнительным элементом, например шаговым электродвигателем или комбинацией электродвигателя и редуктора. Этот исполнительный элемент может активизироваться подходящей электронной схемой управления. В этом случае электронная схема управления приводит в действие исполнительный элемент автоматически или в соответствии с выходным сигналом соединенного со схемой управления электронного пользовательского интерфейса, который может представлять собой, например, сенсорные датчики, ползунки или съемные магнитные ручки. Электронная схема управления позволяет реализовать полуавтоматическое или автоматическое управление газовым клапаном. Список ссылочных обозначений 1 - Двухконтурная газовая горелка,2 - двухконтурный газовый клапан,3 - вход для газа,4 - зажимная скоба,5 - первый магнитный элемент,6 - второй магнитный элемент,8 - ось,11 - первый выход для газа,12 - второй выход для газа,13 - постоянный магнит,15 (15.1-15.3) - первые двухпозиционные регуляторы,16 (16.1-16.6) - вторые двухпозиционные регуляторы,17 (17.1-17.3) - первые дроссельные каналы,18 (18.1-18.6) - вторые дроссельные каналы,21 - внутренняя горелка,22 - внешняя горелка,31 - первые отверстия для выхода газа,32 - вторые отверстия для выхода газа. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Газовый клапан для регулировки объемного потока газа к двухконтурной газовой горелке газовой варочной плиты, причем газовый клапан содержит один вход (3) для газа и два выхода (11, 12) для газа,отличающийся тем, что он выполнен с возможностью многоступенчатой регулировки объемного потока газа, поступающего по меньшей мере на один из выходов (12) для газа, причем в нулевом положении газового клапана объемный поток газа блокирован к обоим выходам (11, 12) для газа, а в положении переключения, соседнем с нулевым положением, объемный поток газа, поступающий, по меньшей мере, на выход (12) для газа, с возможностью многоступенчатой регулировки установлен на максимальное значение, при этом указанный газовый клапан в целях регулировки объемного потока газа, поступающего на выход (12) для газа, содержит по меньшей мере два вторых двухпозиционных регулятора (16) и по меньшей мере два вторых дроссельных канала (18), причем газовый клапан также содержит второй дроссельный участок, содержащий последовательно расположенные вторые дроссельные каналы (18), причем между каждой парой соседних вторых дроссельных каналов (18) предусмотрен соединительный участок,соединяющий открытый второй двухпозиционный регулятор (16) с входом (3) для газа. 2. Газовый клапан по п.1, отличающийся тем, что в положении переключения, соседнем с нулевым положением, объемный поток газа с возможностью многоступенчатой регулировки установлен на максимальное значение, а объемный поток газа, ведущий к другому выходу (11) для газа, также открыт. 3. Газовый клапан по п.1 или 2, отличающийся тем, что он выполнен с возможностью многоступен-6 022579 чатого регулирования объемных потоков газа к обоим выходам (11, 12) для газа, причем в положении переключения, соседнем с нулевым положением, оба объемных потока газа установлены на максимальное значение. 4. Газовый клапан по одному из пп.1-3, отличающийся тем, что газовый клапан в целях регулировки объемного потока газа, поступающего на первый выход (11) для газа, содержит по меньшей мере два первых двухпозиционных регулятора (15) и по меньшей мере два первых дроссельных канала (17), предпочтительно по меньшей мере три первых двухпозиционных регулятора (15) и по меньшей мере три первых дроссельных канала (17) и/или газовый клапан в целях регулировки объемного потока газа, поступающего на второй выход (12) для газа, содержит по меньшей мере четыре вторых двухпозиционных регулятора (16) и по меньшей мере четыре вторых дроссельных канала (18). 5. Газовый клапан по п.4, отличающийся тем, что для управления двухпозиционными регуляторами(15, 16) предусмотрено по меньшей мере два магнитных элемента (5, 6), причем первый магнитный элемент (5) образован ферромагнитным элементом, а второй магнитный элемент (6) - постоянным магнитом. 6. Газовый клапан по п.5, отличающийся тем, что первый магнитный элемент (5) и второй магнитный элемент (6) соединены друг с другом с возможностью синхронного перемещения относительно двухпозиционных регуляторов (15, 16). 7. Газовый клапан по п.5 или 6, отличающийся тем, что по меньшей мере один первый двухпозиционный регулятор (15.3) содержит постоянный магнит (13), причем этот первый двухпозиционный регулятор (15.3) выполнен с возможностью управления в зависимости от положения первого магнитного элемента (5), образованного ферромагнитным элементом. 8. Газовый клапан по одному из пп.5-7, отличающийся тем, что первый магнитный элемент (5), образованный ферромагнитным элементом, выполнен с возможностью открытия двухпозиционного регулятора (15.3), содержащего постоянный магнит (13) по меньшей мере в трех положениях переключения газового клапана. 9. Газовый клапан по одному из пп.5-8, отличающийся тем, что в положении переключения, соседнем с нулевым положением, первый магнитный элемент (5), образованный ферромагнитным элементом,выполнен с возможностью открытия первого двухпозиционного регулятора (15.3), содержащего постоянный магнит (13), а второй магнитный элемент (6), образованный постоянным магнитом, выполнен с возможностью открытия второго двухпозиционного регулятора (16). 10. Газовый клапан по одному из пп.5-9, отличающийся тем, что в каждом положении переключения, в котором вторым магнитным элементом (6), образованным постоянным магнитом, открыт по меньшей мере один второй двухпозиционный регулятор (16), первым магнитным элементом (5), образованным ферромагнитным элементом, открыт первый двухпозиционный регулятор (15.3), содержащий постоянный магнит (13). 11. Газовый клапан по одному из пп.5-10, отличающийся тем, что по меньшей мере в одном положении переключения, в котором вторым магнитным элементом (6), образованным постоянным магнитом, открыт по меньшей мере один первый двухпозиционный регулятор (15), первым магнитным элементом (5) не открыт ни один из двухпозиционных регуляторов (15, 16). 12. Газовый клапан по одному из пп.5-11, отличающийся тем, что второй магнитный элемент (6),образованный постоянным магнитом, выполнен с возможностью в зависимости от своего положения не открывать ни один из двухпозиционных регуляторов (15, 16), или открывать только один двухпозиционный регулятор (15, 16), или открывать ровно два двухпозиционных регулятора (15, 16). 13. Газовый клапан по одному из пп.4-12, отличающийся тем, что газовый клапан содержит первый дроссельный участок, содержащий последовательно расположенные первые дроссельные каналы (17),причем между каждой парой соседних первых дроссельных каналов (17) предусмотрен соединительный участок, соединяющий открытый первый двухпозиционный регулятор (15) с входом (3) для газа. 14. Газовый клапан по п.13, отличающийся тем, что дроссельные каналы (17) первого дроссельного участка имеют увеличивающееся сечение потока в направлении потока газа по первому дроссельному участку и/или дроссельные каналы (18) второго дроссельного участка имеют увеличивающееся сечение потока в направлении потока газа по второму дроссельному участку.
