Управляющий клапан

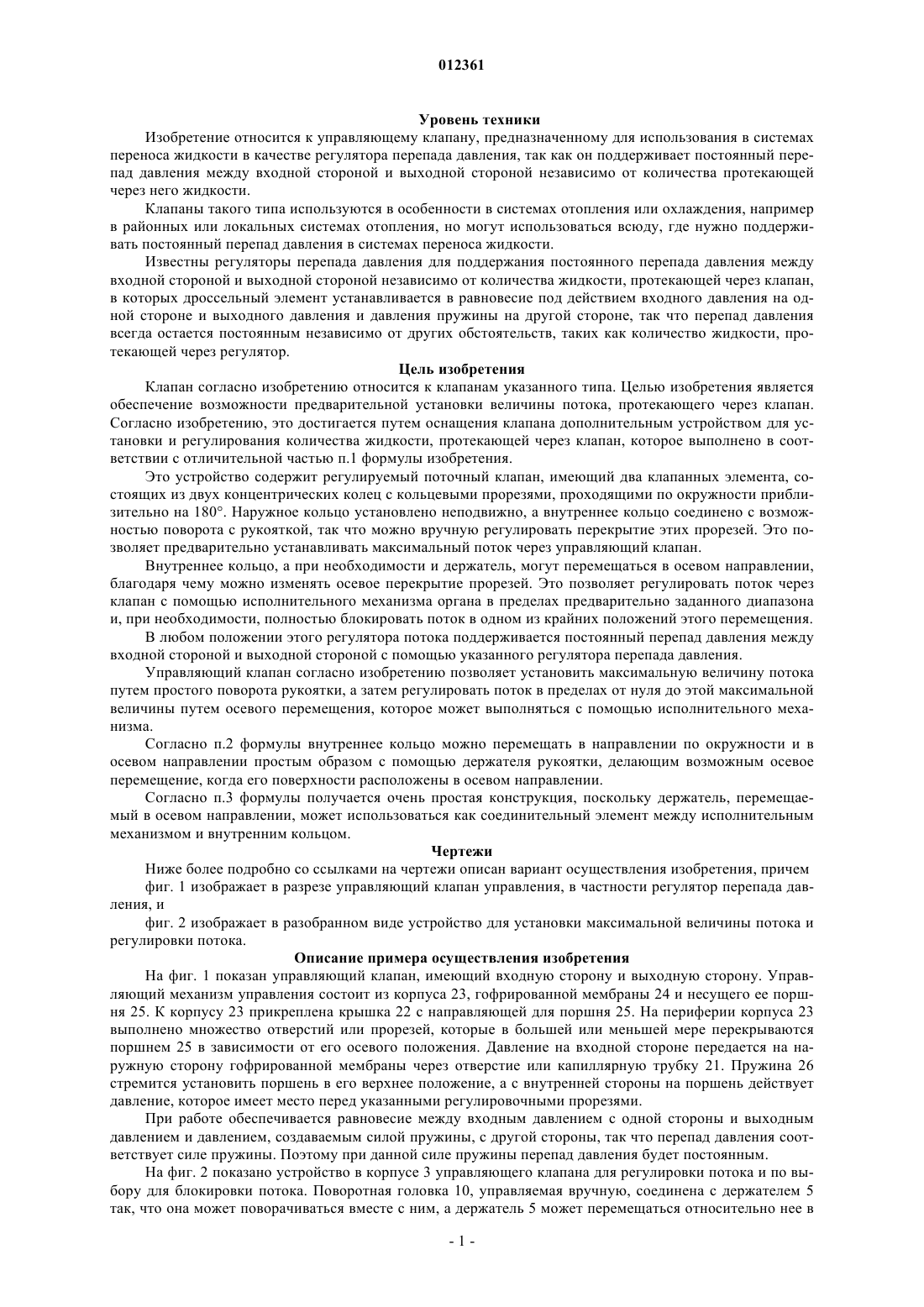

012361 Уровень техники Изобретение относится к управляющему клапану, предназначенному для использования в системах переноса жидкости в качестве регулятора перепада давления, так как он поддерживает постоянный перепад давления между входной стороной и выходной стороной независимо от количества протекающей через него жидкости. Клапаны такого типа используются в особенности в системах отопления или охлаждения, например в районных или локальных системах отопления, но могут использоваться всюду, где нужно поддерживать постоянный перепад давления в системах переноса жидкости. Известны регуляторы перепада давления для поддержания постоянного перепада давления между входной стороной и выходной стороной независимо от количества жидкости, протекающей через клапан,в которых дроссельный элемент устанавливается в равновесие под действием входного давления на одной стороне и выходного давления и давления пружины на другой стороне, так что перепад давления всегда остается постоянным независимо от других обстоятельств, таких как количество жидкости, протекающей через регулятор. Цель изобретения Клапан согласно изобретению относится к клапанам указанного типа. Целью изобретения является обеспечение возможности предварительной установки величины потока, протекающего через клапан. Согласно изобретению, это достигается путем оснащения клапана дополнительным устройством для установки и регулирования количества жидкости, протекающей через клапан, которое выполнено в соответствии с отличительной частью п.1 формулы изобретения. Это устройство содержит регулируемый поточный клапан, имеющий два клапанных элемента, состоящих из двух концентрических колец с кольцевыми прорезями, проходящими по окружности приблизительно на 180. Наружное кольцо установлено неподвижно, а внутреннее кольцо соединено с возможностью поворота с рукояткой, так что можно вручную регулировать перекрытие этих прорезей. Это позволяет предварительно устанавливать максимальный поток через управляющий клапан. Внутреннее кольцо, а при необходимости и держатель, могут перемещаться в осевом направлении,благодаря чему можно изменять осевое перекрытие прорезей. Это позволяет регулировать поток через клапан с помощью исполнительного механизма органа в пределах предварительно заданного диапазона и, при необходимости, полностью блокировать поток в одном из крайних положений этого перемещения. В любом положении этого регулятора потока поддерживается постоянный перепад давления между входной стороной и выходной стороной с помощью указанного регулятора перепада давления. Управляющий клапан согласно изобретению позволяет установить максимальную величину потока путем простого поворота рукоятки, а затем регулировать поток в пределах от нуля до этой максимальной величины путем осевого перемещения, которое может выполняться с помощью исполнительного механизма. Согласно п.2 формулы внутреннее кольцо можно перемещать в направлении по окружности и в осевом направлении простым образом с помощью держателя рукоятки, делающим возможным осевое перемещение, когда его поверхности расположены в осевом направлении. Согласно п.3 формулы получается очень простая конструкция, поскольку держатель, перемещаемый в осевом направлении, может использоваться как соединительный элемент между исполнительным механизмом и внутренним кольцом. Чертежи Ниже более подробно со ссылками на чертежи описан вариант осуществления изобретения, причем фиг. 1 изображает в разрезе управляющий клапан управления, в частности регулятор перепада давления, и фиг. 2 изображает в разобранном виде устройство для установки максимальной величины потока и регулировки потока. Описание примера осуществления изобретения На фиг. 1 показан управляющий клапан, имеющий входную сторону и выходную сторону. Управляющий механизм управления состоит из корпуса 23, гофрированной мембраны 24 и несущего ее поршня 25. К корпусу 23 прикреплена крышка 22 с направляющей для поршня 25. На периферии корпуса 23 выполнено множество отверстий или прорезей, которые в большей или меньшей мере перекрываются поршнем 25 в зависимости от его осевого положения. Давление на входной стороне передается на наружную сторону гофрированной мембраны через отверстие или капиллярную трубку 21. Пружина 26 стремится установить поршень в его верхнее положение, а с внутренней стороны на поршень действует давление, которое имеет место перед указанными регулировочными прорезями. При работе обеспечивается равновесие между входным давлением с одной стороны и выходным давлением и давлением, создаваемым силой пружины, с другой стороны, так что перепад давления соответствует силе пружины. Поэтому при данной силе пружины перепад давления будет постоянным. На фиг. 2 показано устройство в корпусе 3 управляющего клапана для регулировки потока и по выбору для блокировки потока. Поворотная головка 10, управляемая вручную, соединена с держателем 5 так, что она может поворачиваться вместе с ним, а держатель 5 может перемещаться относительно нее в-1 012361 осевом направлении. Наружный цилиндрический клапанный элемент 4 установлен неподвижно относительно корпуса и имеет кольцевую прорезь, проходящую по окружности приблизительно на 180. Внутри наружного клапанного элемента соосно с ним расположен внутренний клапанный элемент 6, имеющий соответствующую кольцевую прорезь. В исходном положении эти две прорези находятся друг против друга. Внутренний клапанный элемент соединен с держателем 5, так что его угловое положение относительно наружного клапанного элемента можно регулировать с помощью поворотной головки 10. Следовательно, можно вручную регулировать перекрытие двух прорезей по окружности, а значит и максимальную величину потока через регулятор. Внутренний клапанный элемент 6 и держатель могут перемещаться в осевом направлении относительно корпуса и поворотной головки 10, преодолевая давление пружины 16. Благодаря этому осевому перемещению можно изменять перекрытие прорезей наружного клапанного элемента и внутреннего клапанного элемента в осевом направлении и тем самым устанавливать или регулировать величину потока через регулятор в пределах предварительно заданной максимальной величины. Блокировка потока может производиться в крайнем положении, когда две прорези совсем не перекрывают друг друга. Таким образом, управляющий клапан согласно изобретению сравнительно прост по механической конструкции и тем не менее позволяет допускает много вариантов в отношении установки и регулировки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Управляющий клапан для использования в системах переноса жидкости, в частности в системах отопления или охлаждения, имеющий корпус (3) с входной стороной и выходной стороной и содержащий устройство для поддержания постоянного перепада давления между входной стороной и выходной стороной независимо от количества жидкости, протекающей через клапан, причем дроссельный элемент устанавливается в положение равновесия под действием входного давления на одной стороне и выходного давления и давления пружины на другой стороне, отличающийся тем, что он дополнительно содержит устройство для регулировки количества жидкости, протекающей через клапан, включающее два взаимодействующих клапанных элемента (4, 6), расположенных на пути потока и выполненных в виде двух концентрических колец, каждое из которых имеет прорезь, проходящую в направлении по окружности приблизительно на 180, причем наружное кольцо (4) закреплено неподвижно относительно корпуса (3) клапана, а внутреннее кольцо (6) может перемещаться в направлении по окружности с помощью поворотной рукоятки (10), благодаря чему можно вручную устанавливать большее или меньшее перекрытие указанных прорезей в направлении по окружности, а также может перемещаться в осевом направлении,так что можно устанавливать большее или меньшее перекрытие указанных прорезей в осевом направлении, когда оно соединено с исполнительным механизмом для управляемой или автоматической регулировки перекрытия в осевом направлении. 2. Управляющий клапан по п.1, отличающийся тем, что поворотная рукоятка (10) прочно соединена с внутренним кольцом (6), но может перемещаться относительно него в осевом направлении при образовании соединения с помощью держателя, имеющего проходящие в осевом направлении поверхности зацепления. 3. Управляющий клапан п.1, отличающийся тем, что указанный держатель (5) прочно соединен с внутренним кольцом (6) и может перемещаться вместе с ним в осевом направлении, преодолевая действие пружины (16).
