Направленное детектирование короткого замыкания на землю с помощью единственного датчика

Номер патента: 22653

Опубликовано: 29.02.2016

Автор: Верно Гийом

Скачать PDF файл.

Формула / Реферат

1. Устройство (20) для направленного детектирования короткого замыкания (10) на землю в многофазной системе (1) электропитания, содержащее средство (22) для приема сигнала, представляющего ток (I0) нулевой последовательности линии (4) системы (1)электропитания, средство (26) обработки сигнала, представляющего ток (I0) нулевой последовательности, содержащее средство (32) для определения первого количества (N) пересечений нулевого уровня сигналом через заданный период (Tacq) и средство (34) для сравнения первого количества (N) пересечений с первым пороговым значением (Z), средство (28) для активации средства (26) обработки в соответствии с сигналом (D) детектирования возникновения короткого замыкания на землю в системе (1) электропитания, средство (36) для интерпретации результатов обработки сигнала для определения того, находится ли короткое замыкание на стороне линии устройства (20).

2. Устройство (20) по п.1, в котором средство (22) для приема сигнала, представляющего ток (I0) нулевой последовательности, содержит средство (24) дискретизации на частоте, более чем в 400 раз превышающей частоту системы (1) электропитания.

3. Устройство (20) по п.1 или 2, дополнительно содержащее средство (28) для детектирования возникновения короткого замыкания (10) на землю в системе (1) электропитания, соединенное со средством для активирования средства (26) обработки сигнала, причем средство (28) для детектирования содержит компаратор для сравнения сигнала, представляющего ток (I0) нулевой последовательности, с порогом (Sd) детектирования.

4. Устройство (20) по любому из пп.1-3, в котором средство (26) обработки дополнительно содержит средство (30) для определения производной (d*) по времени сигнала, обеспеченного средством (22) для приема, средство (32') для определения второго количества (dN) пересечений нулевого уровня производной (d*) сигнала, средство (34') для сравнения второго количества (dN) пересечений со вторым пороговым значением (dZ) и в котором средство (36) для интерпретации результатов обработки сигнала выполнено с возможностью определения того, находится ли короткое замыкание на стороне линии или на стороне нагрузки устройства (20).

5. Устройство (20) по п.4, в котором первое пороговое значение (Z) больше или равно 10, а второе пороговое значение (dZ) больше или равно 50.

6. Индикатор направления короткого замыкания на землю, содержащий датчик (12) тока, расположенный на линии (4) системы (1) электропитания, которую требуется контролировать, и содержащий устройство (20) для направленного детектирования короткого замыкания по любому из пп.1-5, соединенное с датчиком (12) тока для приема сигнала, представляющего ток нулевой последовательности.

7. Реле (8) защиты от короткого замыкания на землю, содержащее по меньшей мере один индикатор короткого замыкания по п.6 и средство для активирования распределительного устройства (5) в соответствии с результатами, полученными средством (36) для интерпретации устройства (20) для направленного детектирования индикатора.

8. Способ направленного детектирования (D,L) короткого замыкания (10) на землю в многофазной системе (1) электропитания с помощью устройства по п.1, содержащий запуск, следующий за полученным сигналом (D), указывающим наличие короткого замыкания (10) на землю, направленного определения (L) короткого замыкания (10), причем способ направленного определения содержит этапы, на которых получают сигнал, представляющий ток (I0) нулевой последовательности в течение периода (Tacq) по меньшей мере одного периода системы (1) электропитания, обрабатывают сигнал, представляющий ток (I0) нулевой последовательности, включая подсчет количества (N) пересечений нулевого уровня сигналом (I0) в течение заданного периода (Tacq), и сравнение количества (N) с первым пороговым значением (Z), интерпретируют результаты обработки, чтобы указать, расположено ли детектированное короткое замыкание (D) на стороне линии от места, где был получен сигнал, представляющий ток (I0) нулевой последовательности.

9. Способ по п.8, в котором получение сигнала, представляющего ток (I0) нулевой последовательности, дополнительно содержит этап, на котором дискретизируют на частоте, более чем в 400 раз превышающей частоту системы (1) электропитания.

10. Способ по любому из пп.8 или 9, в котором этап обработки сигнала дополнительно содержит вычисление производной по времени сигнала, представляющего ток (I0) нулевой последовательности, подсчет второго количества (dN) пересечений нулевого уровня производной (d*) и сравнение второго количества (dN) пересечений нулевого уровня со вторым пороговым значением (dZ) и в котором интерпретация результатов обработки позволяет указать, расположено ли детектированное короткое замыкание (D) на стороне линии или на стороне нагрузки от места, где был получен сигнал, представляющий ток (I0) нулевой последовательности.

11. Способ по любому из пп.8-10, в котором сигнал (D), указывающий на наличие короткого замыкания (10) на землю, получают сравнением сигнала, представляющего ток (I0) нулевой последовательности, с порогом (Sd) детектирования короткого замыкания.

12. Способ защиты линии (5) тока при возникновении короткого замыкания (10) на землю, содержащий активирование распределительного устройства (6) линии (5), если короткое замыкание (10) на землю было детектировано способом по любому из пп.8-11 на стороне нагрузки распределительного устройства (6).

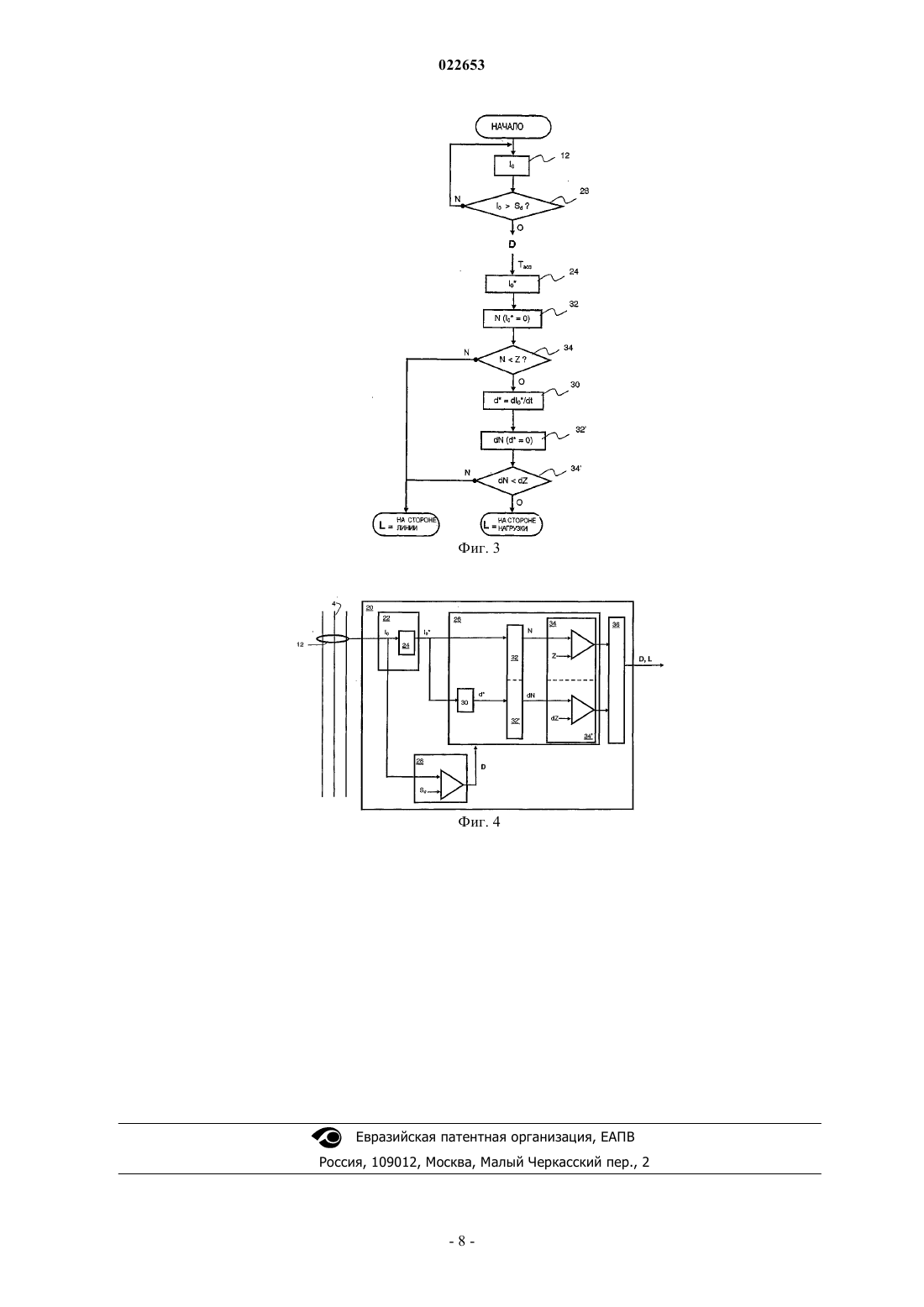

Рисунок 1

Текст

Смотреть все

НАПРАВЛЕННОЕ ДЕТЕКТИРОВАНИЕ КОРОТКОГО ЗАМЫКАНИЯ НА ЗЕМЛЮ С ПОМОЩЬЮ ЕДИНСТВЕННОГО ДАТЧИКА Согласно изобретению способ и устройство (20) для направленного детектирования короткого замыкания (10) на землю в многофазной системе (1) электропитания основаны на количестве(N) пересечений нулевого уровня током (I0) нулевой последовательности, детектированным после возникновения короткого замыкания (10) и генерируемым высокочастотными помехами паразитных элементов линий и кабелей (4) системы (1) электропитания. Сравнение количества(N) пересечений нулевого уровня тока (I0) и его производной (d) по времени с пороговыми значениями (Z, dZ) позволяет определить местоположение короткого замыкания на стороне нагрузки или на стороне линии устройства (20) без использования измерений напряжения и с помощью единственного датчика (12) тока.(71)(73) Заявитель и патентовладелец: ШНЕЙДЕР ЭЛЕКТРИК ЭНДЮСТРИ САС (FR) Область техники Настоящее изобретение относится к направленному детектированию короткого замыкания на землю без измерения линейного напряжения. В частности, изобретение относится к способу детектирования короткого замыкания на землю в системе электропитания, дополнительно позволяющему определить,находится ли короткое замыкание на стороне линии или на стороне нагрузки точки детектирования. Способ по изобретению основан на анализе единственного сигнала, представляющего ток нулевой последовательности, и, в частности, его возмущений, что обеспечивает направленное детектирование местоположения. Согласно другому признаку изобретение относится к устройству детектирования, выполненному с возможностью реализации вышеупомянутого способа. В частности, устройство для направленного детектирования короткого замыкания на землю содержит средство для интерпретации возмущений сигнала тока нулевой последовательности для получения относительного положения короткого замыкания без использования значений, представляющих напряжение. Изобретение, наконец, относится к сигнализатору короткого замыкания и отключающему реле, содержащему датчик тока нулевой последовательности системы электропитания и подающему на вышеупомянутое устройство детектирования сигналы, обеспечивающие сигнализацию при коротком замыкании, например, посредством индикаторной лампы или размыкания распределительного устройства системы электропитания. Предшествующий уровень техники Устройства детектирования короткого замыкания в трехфазных системах электропитания допускают запуск защиты электрической нагрузки и/или содействуют определению местонахождения упомянутых коротких замыканий. Например, фиг. 1 представляет схему системы 1 распределения электроэнергии среднего напряжения, содержащей трехфазный трансформатор 2, вторичная обмотка которого соединена с главной распределительной линией 3. Вторичная обмотка дополнительно содержит общий нулевой провод, обычно заземленный посредством импеданса. Главная линия 3 питает питающие линии 4, 4', 4, некоторые из которых могут содержать автоматический прерыватель или другое распределительное устройство 5, защищающее последние. Устройство 6 детектирования коротких замыканий, питающееся от питающих линий 4' или участков линии 4, может выполнять функции индикатора направления короткого замыкания, включая, например, индикаторную лампу 7. Устройство 61 может быть дополнительно связано или встроено в защитное реле 8, выполненное с возможностью управления размыканием контактов автоматического прерывателя 5. Между линейными проводами 4 и землей, в частности, если питающие линии 4 являются подземными кабелями, могут возникнуть высокие значения 9 емкости, которые вызывают протекание сильных токов I0 нулевой последовательности в случае короткого замыкания 10 на землю. Под током I0 нулевой последовательности с точностью до возможного множителя три подразумевается вектор, суммирующий различные фазные токи, или ток, соответствующий мгновенному значению результирующей фазных токов, иногда называемой остаточным током, который может соответствовать току короткого замыкания на землю или току утечки. Чтобы избежать ошибочного детектирования короткого замыкания на землю устройством 6 детектирования, вызванного неправильной работой соседней питающей линии из-за емкостного канала 9, были разработаны устройства и способы, с тем чтобы различать, расположено ли короткое замыкание 10 на землю на стороне нагрузки устройства 6i детектирования или на стороне линии устройства 6i+1. В частности, документы ЕР 1475874, ЕР 1890165, FR 2936319, FR 2936378 или WO 2006/136520 предлагают решения, использующие, помимо прочего, измерение токов подходящими датчиками 12. Идентификация наличия короткого замыкания 10 основывается на детектировании сверхтоков по меньшей мере в одной фазе системы 1 электропитания в течение минимального времени короткого замыкания. Чтобы определить природу короткого замыкания и/или его относительное положение, также должно быть выполнено измерение напряжения каждой фазы или других параметров. Трансформаторы напряжения, тем не менее, являются громоздкими и дорогостоящими и, кроме того, не всегда непременно подходят для установки на уже существующие линии 4, являются ли линии воздушными или подземными. Таким образом, очевидно, что существующие устройства детектирования короткого замыкания не оптимизированы для широкой реализациивследствие их сложности, в частности, из-за количества датчиков, которые должны быть установлены, когда требуется направленное детектирование местоположения. Краткое изложение существа изобретения Задача настоящего изобретения состоит в уменьшении недостатков существующих устройств и способов направленного детектирования короткого замыкания на землю. В частности, реализованный принцип направленности основан на анализе высокочастотного влияния паразитных элементов в системах электропитания без использования фазных токов или напряжений системы электропитания, что позволяет реализовать последнее с одним датчиком и оборудованием, не имеющим большой памяти на уровне программного и/или аппаратного обеспечения. Согласно одному из предпочтительных аспектов изобретение относится к способу для направлен-1 022653 ного детектирования короткого замыкания на землю в многофазной системе электропитания, содержащему первый этап детектирования короткого замыкания путем сравнения сигнала, представляющего ток нулевой последовательности, протекающий в контролируемом участке линии, с пороговым значением детектирования. Сеть электропитания предпочтительно является трехфазной системой. Она может содержать многополюсный кабель или несколько фазных линий, воздушных или подземных. Если на первом этапе детектируют наличие короткого замыкания на землю в упомянутом участке линии, запускают второй этап способа по изобретению. Второй этап основывается на обработке сигнала,представляющего ток нулевой последовательности участка, полученный в течение значительного заданного периода времени, предпочтительно, по меньшей мере, полупериода частоты системы электропитания, например целого числа периодов системы электропитания. Предпочтительно сигнал дискретизируют с относительно высокой частотой дискретизации, в частности, более чем в 400 раз превышающей частоту системы электропитания, например около 20 кГц для системы электропитания на 50 Гц. После получения сигнала, представляющего ток нулевой последовательности, второй этап способа продолжается обработкой сигнала, чтобы иметь возможность интерпретировать, расположено ли короткое замыкание, детектированное на первом этапе, на стороне линии от точки измерения тока. Обработка содержит определение количества пересечений нулевого уровня током нулевой последовательности в течение заданного времени и сравнение этого количества с первым заданным пороговым значением, например 10. Если количество пересечений нулевого уровня меньше порогового значения, короткое замыкание расположено на стороне нагрузки от точки детектирования. Обработка предпочтительно дополнительно содержит определение производной сигнала, представляющего ток нулевой последовательности, в течение заданного времени, подсчет количества пересечений нулевого уровня производной и сравнение со вторым пороговым значением, например 50. Короткое замыкание, таким образом, может быть расположено на стороне линии или на стороне нагрузки от точки измерения тока. Если первое пороговое значение и второе пороговое значение превышены, короткое замыкание расположено на стороне линии от точки детектирования. Согласно предпочтительному варианту воплощения способа по изобретению способ направленного детектирования связан с активированием распределительного устройства для изоляции участка линии от точки на стороне нагрузки, в которой детектировано короткое замыкание. Согласно другому признаку изобретение относится к устройству для направленного детектирования короткого замыкания на землю на линии в многофазной системе электропитания, предпочтительно трехфазной системе, подходящему для вышеупомянутого способа. Устройство направленного детектирования по изобретению может быть связано с датчиком тока, например тороидом детектирования, или подходящим датчиком магнитного поля, который обеспечивает последнее сигналом, представляющим упомянутый ток. Устройство направленного детектирования может дополнительно образовывать часть индикатора направления короткого замыкания, например, активацией предупредительного средства типа индикаторного света, если детектировано короткое замыкание на стороне нагрузки датчиков. В конкретном предпочтительном варианте воплощения устройство направленного детектирования по изобретению связано с защитным реле линии, предупредительным средством, вызывающим активирование распределительного устройства линии для изоляции участка линии, на котором детектировано короткое замыкание. В частности, устройство для направленного детектирования короткого замыкания на землю по изобретению содержит средство для приема сигнала, представляющего ток линии, которая должна контролироваться. Предпочтительно средство для приема содержит средство для дискретизации для получения большого количества дискретных значений, например, с частотой 20 кГц для системы электропитания на 50 Гц. Устройство по изобретению содержит средство обработки полученного представленного сигнала,связанное со средством активации средства обработки, причем средство активации запускается детектированием возникновения короткого замыкания на землю. Детектирование возникновения короткого замыкания на землю, активирующее средство активации, предпочтительно выполняется устройством по изобретению, которое содержит подходящее средство, в частности средство для сравнения сигнала,представляющего ток нулевой последовательности, с пороговым значением детектирования. Средство обработки сигнала устройства по изобретению содержит средство для определения количества изменений знака сигнала и для сравнения этого количества с пороговым значением. Предпочтительно обеспечивается средство для определения производной сигнала тока нулевой последовательности в связи с вышеупомянутым средством. Средство обработки сигнала присоединено на выходе к средству интерпретации, которое позволяет определить относительное положение детектированного короткого замыкания на землю по отношению к точке, в которой получены сигналы. Краткое описание чертежей В дальнейшем изобретение поясняется описанием предпочтительных вариантов воплощения со ссылками на сопроводительные чертежи, на которых фиг. 1 изображает систему электропитания, в которой могут быть использованы устройства детектирования короткого замыкания на землю; фиг. 2 схематически изображает сигнал, представляющий ток нулевой последовательности, когда короткое замыка-2 022653 ние возникает соответственно на стороне линии и на стороне нагрузки устройства детектирования; фиг. 3 изображает способ детектирования согласно предпочтительному варианту воплощения изобретения;фиг. 4 изображает блок-схему устройства детектирования короткого замыкания на землю согласно предпочтительному варианту воплощения изобретения. Описание предпочтительных вариантов воплощения изобретения Устройство 20 для направленного детектирования короткого замыкания 10 согласно изобретению может быть использовано в любой трехфазной системе 1 электропитания, такой как сеть электропитания,изображенная на фиг. 1, вместо существующих устройств 6. В частности, хотя описание касается системы 1 электропитания с собственной частотой, равной 50 Гц, устройство и способ по изобретению могут быть непосредственно приспособлены к другим частотам и к любому количеству фаз больше двух. Далее будет приведено описание для симметричной системы 1 электропитания, т.е. в отсутствие короткого замыкания ток I0 нулевой последовательности равен нулю, но данный случай не является ограничением и возможен отход от данной идеальной ситуации. Когда на линии 4 возникает короткое замыкание 10 на землю, ток неисправных фаз (в идеальном случае) становится нулевым на стороне нагрузки короткого замыкания 10, тогда как на стороне линии он уменьшается. Что касается других фаз, хотя ток точно уменьшен, он сохраняет квазипостоянную форму с немного измененной амплитудой. Таким образом, как проиллюстрировано на фиг. 2, на стороне линии короткого замыкания 10 ток I0 нулевой последовательности, детектированный датчиком 12i, почти идентичен току короткого замыкания на землю и, следовательно, имеет относительно большую амплитуду. С другой стороны, устройство 12i+1 детектирования тока I0 нулевой последовательности, расположенное на стороне нагрузки короткого замыкания 10, или устройство 12', расположенное на соседней питающей линии, видит ток I0 нулевой последовательности главным образом благодаря емкостной обратной связи,причем ток, который, следовательно, имеет более низкую амплитуду, чем в предыдущем случае. Несущая токов I0, детектированная соответствующими устройствами 12, кроме того, уменьшается высокочастотными (HF) колебаниями вследствие резонансов паразитных элементов системы 1 электропитания, в частности емкостей и индуктивностей, в частности линий и кабелей. Чтобы избежать этих помех, со средством для детектирования сигналов тока традиционно связаны фильтры. Изобретение предпочитает меньшее качество детектированного сигнала предпочтительно без использования фильтров и использует колебания паразитных элементов для направленного детектирования. HF колебания в действительности имеют, по существу, постоянную амплитуду, которая намного меньше амплитуды детектированного тока I0 нулевой последовательности. Присутствуя точно сразу после возникновения короткого замыкания 10, в частности в течение последующих 20 мс, т.е. в течение одного периода системы 1 электропитания на 50 Гц, на низкоамплитудной несущей, такой как несущая, детектированная на стороне нагрузки короткого замыкания, эти колебания приводят к многочисленным пересечениям нулевого уровня сигнала тока. С другой стороны, если на высокоамплитудной несущей тока сигнал детектируется на стороне линии короткого замыкания, общая форма уменьшается, тем не менее, без многих изменений знаков переходного тока. Эта разница между пересечениями нулевого уровня также должна быть найдена для производной dI0/dt по времени тока нулевой последовательности. В способе по изобретению количество пересечений нулевого уровня током нулевой последовательности и производной тока нулевой последовательности, таким образом, позволяет определить положение короткого замыкания относительно устройства детектирования. Кроме того, предпочтительно в способе согласно изобретению использовать одинаковый ток I0 нулевой последовательности для исходного детектирования присутствия короткого замыкания 10, в частности, путем сравнения амплитуды детектированного тока с пороговым значением Sd, которое может быть отрегулировано до минимального значения детектирования, для которого применим датчик 12 тока(см. фиг. 3). Таким образом, в способе по изобретению при детектировании D короткого замыкания получают сигнал, представляющий ток I0 нулевой последовательности, в течение времени Tacq получения,например около одного периода системы 1 электропитания и, по меньшей мере, половины периода частоты системы 1 электропитания, а именно времени, в течение которого паразитные помехи сильнее всего уменьшают сигнал тока. Согласно предпочтительному варианту воплощения изобретения сигнал I0 дискретизируют для последующей обработки дискретных значений. Ввиду использования HF паразитных элементов частота дискретизации является относительно высокой, например более чем в 400 раз превышающей частоту системы 1 электропитания, т.е. по меньшей мере 20 кГц для трехфазного тока при 50 Гц. При получении дискретизированного тока I0 нулевой последовательности количество N пересечений нулевого уровня определяют любым способом, графическим или другим. Предпочтительно определяют знак переходного тока I0 и подсчитывают количество изменений упомянутого знака. Количество N пересечений нулевого уровня затем сравнивают с пороговым значением Z, выбранным при установке системы 1 электропитания в соответствии с ее емкостными и индуктивными характеристиками и, в частности, характеристиками кабелей и линий. Если пороговое значение Z превышается значением N, короткое замыкание D расположено L на стороне линии от места, где был получен ток I0 нулевой последовательности. Хотя количество N пересечений нулевого уровня током I0 нулевой последовательности постепенно уменьшается с достижением короткого замыкания 10, в действительности наблюдалось, как для линейной системы 1 электропитания с распределенной нагрузкой, так и для линейной системы 1 электропитания с нагрузкой в конце линии, что N10 для всех датчиков 12j,j=1i и N10 для всех датчиков 12j, j=i+1n. Для систем электропитания, содержащих древовидные структуры, возможны возмущения тока I0 нулевой последовательности на неповрежденной питающей линии 4' вследствие короткого замыкания 10 на соседней ветви, в данном случае с небольшой амплитудой. Относительное влияние HF паразитных элементов на сигнал, представляющий ток I0 нулевой последовательности, детектированный датчиком 12', может, следовательно, генерировать небольшое количество пересечений нулевого уровня, в частности, меньшее, чем пороговое значение Z. Тем не менее, условно считается, что короткое замыкание 10,расположенное на ветви 4 рядом с местом 12' детектирования, следует считать расположенным на стороне линии. Следовательно, предпочтительно при превышении порогового значения Z, в частности, для такого типа системы электропитания, содержащей более одной питающей линии 4, продолжить анализ использованием сигнала производной по времени тока I0 нулевой последовательности, причем сигнала,для которого влияние паразитных элементов является более определенным. С этой целью определяют производную d=dI0/dt по времени сигнала, представляющего дискретизированный ток нулевой последовательности, полученный через время Tacq получения. Подобным образом подсчитывают количество dN пересечений нулевого уровня этой производной d и сравнивают с пороговым значением dZ. Если пороговое значение dZ превышено, короткое замыкание расположено на стороне линии от точки, где был получен ток I0 нулевой последовательности; в противном случае оно распложено на стороне нагрузки. Пороговое значение dZ также выбирают при установке системы 1 электропитания в соответствии с емкостными и индуктивными характеристиками последней и, в частности, с характеристиками кабелей и линий. На практике пороговое значение dZ, равное приблизительно 50, является подходящим для всех систем 1 электропитания. Кроме того, следует заметить, что когда dNdZ, также имеет место NZ. Следовательно, имеет место согласованность результатов. Таким образом, в способе можно не делать различия между двумя ситуациями для обработки сигнала d производной и продолжить определение производной d с подсчетом количества пересечений ею нулевого уровня и сравнение со вторым пороговым значением dZ, не учитывая сравнение между N и Z. В частности, это двойное сравнение позволяет подтвердить результаты для детектирования короткого замыкания, возникающего, когда ток рассматриваемой фазы близок к своему пересечению нулевого уровня на его опорной синусоидальной волне. Чтобы сделать результаты направленного детектирования L надежными, вышеупомянутые пороговые значение могут быть отрегулированы в соответствии с параметрами системыэлектропитания и, в частности, с параметрами, подверженными влиянию принципа по изобретению, т.е. более или менее емкостной или более или менее индуктивной природе рассматриваемой системы 1 электропитания, главным образом, связанной с типом используемого кабеля или линии (исследования в действительности не выявили никакой зависимости от таких параметров, как сопротивление короткого замыкания, система нейтрали). В действительности разница между количеством пересечений нулевого уровня между стороной линии и стороной нагрузки для воздушных линий с более слабыми емкостными паразитными элементами и более сильными индуктивными элементами по сравнению с подземными кабелями больше, и можно использовать, например, Z=20 и dZ=60. Способ по изобретению может быть приспособлен к защитному реле 8 или индикатору короткого замыкания с предупредительной системой 7 реализацией в подходящем устройстве 20 направленного детектирования короткого замыкания на землю, причем схема способа приведена на фиг. 4 в предпочтительном варианте воплощения. Устройство 20 содержит средство 22 для получения сигнала, представляющего ток нулевой последовательности, обеспеченный подходящим средством 12 для определения. Датчик 12, связанный с устройством 20 по изобретению, может быть датчиком любого типа, в частности типа трековой катушки (или катушки нулевой последовательности), окружающей набор проводов линии 4. Для воздушных сетей электропитания для определения тока I0 нулевой последовательности обычно используют датчик 12 магнитного поля. Сигнал, обеспеченный средством 12 для определения тока нулевой последовательности, принимается средством 22 для получения устройства 20 направленного детектирования, которое предпочтительно содержит дискретизирующий модуль 24, работающий, в частности, при более чем 20 кГц, чтобы, таким образом, обеспечить дискретизированный сигнал I0 для модуля 26 обработки, активированного в соответствии с детектированием короткого замыкания 10 на землю. С этой целью модуль 26 обработки соединяют с любым устройством 28 детектирования короткого замыкания; в частности, устройство 28 детектирования короткого замыкания связано со средством 22 для получения сигнала, представляющего ток I0 нулевой последовательности, и содержит модуль сравнения тока I0 нулевой последовательности с пороговым значением Sd детектирования. Если пороговое значение превышено, детектировано D короткое замыкание и активируют модуль 26 обработки. Модуль 26 обработки содержит средство 30 для определения производной d дискретизированного сигнала тока I0 нулевой последовательности, средство 32 для подсчета количества пересечений нулево-4 022653 го уровня сигналом тока I0 нулевой последовательности и его производной d и средство 34 для сравнения полученных количеств N, dN с пороговыми значениями Z, dZ. Средство 32 для подсчета может быть единственным средством с двумя входами и двумя выходами для двух сигналов или они могут быть сдвоенными средствами 32, 32', каждое из которых содержит только один вход и один выход для каждого из сигналов тока I0 нулевой последовательности и его производной d. Подобное альтернативное решение может иметь место для средств 34, 34' для сравнения подсчетов с пороговыми значениями. Выходные сигналы средств 34, 34' для сравнения взаимодействуют со средством 36 интерпретации, выходом которого является сигнал L направленного детектирования короткого замыкания на землю на стороне нагрузки или на стороне линии датчиков 12. Устройство по фиг. 4 предпочтительно может быть связано с защитным реле 8 для электрических систем электропитания или с индикатором направления короткого замыкания для подземных линий 4 среднего напряжения, соединенных в виде системы 1 электропитания, выходом модуля 36 интерпретации, запускающим размыкание автоматического прерывателя 5, свечением предупредительной лампы 7 или любым другим защитным и/или предупредительным средством. Таким образом, согласно изобретению способ и устройство 20 для направленного детектирования короткого замыкания 10 на землю на линии многофазной системы 1 электропитания достигаются без измерения напряжения, что облегчает как устройства, так и их реализацию. Кроме того, требуется единственный датчик 12 тока, что позволяет использовать принцип по изобретению, состоящий в учете высокочастотных возмущений, присущих любой системе электропитания, для любой конфигурации, включая трехполюсные одножильные кабели, воздушные или подземные, или в существующих воздушных сетях электропитания, каково быни было их напряжение или расстояние между их линиями и, следовательно,индуцированные электромагнитные поля. Кроме того, процессы обработки данных, обеспеченных датчиком, являются простыми, что удобно в отношении памяти и процессора устройства. Хотя изобретение описано со ссылкой на трехфазную распределительную сеть электропитания, в которой нейтраль заземлена посредством компенсированного импеданса, изобретение ею не ограничивается. Изобретение может касаться других типов многофазных сетей электропитания. В частности, любая система нейтрали является подходящей. Кроме того, хотя описаны определение и обработка мгновенного тока I0 нулевой последовательности, способ по изобретению может использовать изменение тока I0 относительно его значения, определенного за предыдущий период. Этот вариант, в частности, оказывается интересным в случае систем электропитания, в которых имеет место небольшой дисбаланс между фазами, ток I0 нулевой последовательности в которых, следовательно, не является нулевым в случае отсутствия короткого замыкания. Различные схемы, модули и функции, представленные в объеме предпочтительного варианта воплощения изобретения, могут быть в действительности достигнуты с помощью аналоговых или цифровых компонент или программируемом виде при работе с микроконтроллерами или микропроцессорами,и описанные представленные сигналы могут иметь вид электрических или электронных сигналов, данных или информации в памяти или регистрах, оптических сигналов, которые могут быть отображены, в частности, на индикаторных лампах или устройствах индикации, или механических сигналов, работающих с исполнительными механизмами. Подобным образом, датчики тока могут отличаться от представленных примеров, например датчики Холла, Пельтье, Фарадея или датчики, основанные на явлении Зеебека, или магниторезисторы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство (20) для направленного детектирования короткого замыкания (10) на землю в многофазной системе (1) электропитания, содержащее средство (22) для приема сигнала, представляющего ток(I0) нулевой последовательности линии (4) системы (1)электропитания, средство (26) обработки сигнала,представляющего ток (I0) нулевой последовательности, содержащее средство (32) для определения первого количества (N) пересечений нулевого уровня сигналом через заданный период (Tacq) и средство (34) для сравнения первого количества (N) пересечений с первым пороговым значением (Z), средство (28) для активации средства (26) обработки в соответствии с сигналом (D) детектирования возникновения короткого замыкания на землю в системе (1) электропитания, средство (36) для интерпретации результатов обработки сигнала для определения того, находится ли короткое замыкание на стороне линии устройства(20). 2. Устройство (20) по п.1, в котором средство (22) для приема сигнала, представляющего ток (I0) нулевой последовательности, содержит средство (24) дискретизации на частоте, более чем в 400 раз превышающей частоту системы (1) электропитания. 3. Устройство (20) по п.1 или 2, дополнительно содержащее средство (28) для детектирования возникновения короткого замыкания (10) на землю в системе (1) электропитания, соединенное со средством для активирования средства (26) обработки сигнала, причем средство (28) для детектирования содержит компаратор для сравнения сигнала, представляющего ток (I0) нулевой последовательности, с порогом 4. Устройство (20) по любому из пп.1-3, в котором средство (26) обработки дополнительно содержит средство (30) для определения производной (d) по времени сигнала, обеспеченного средством (22) для приема, средство (32') для определения второго количества (dN) пересечений нулевого уровня производной (d) сигнала, средство (34') для сравнения второго количества (dN) пересечений со вторым пороговым значением (dZ) и в котором средство (36) для интерпретации результатов обработки сигнала выполнено с возможностью определения того, находится ли короткое замыкание на стороне линии или на стороне нагрузки устройства (20). 5. Устройство (20) по п.4, в котором первое пороговое значение (Z) больше или равно 10, а второе пороговое значение (dZ) больше или равно 50. 6. Индикатор направления короткого замыкания на землю, содержащий датчик (12) тока, расположенный на линии (4) системы (1) электропитания, которую требуется контролировать, и содержащий устройство (20) для направленного детектирования короткого замыкания по любому из пп.1-5, соединенное с датчиком (12) тока для приема сигнала, представляющего ток нулевой последовательности. 7. Реле (8) защиты от короткого замыкания на землю, содержащее по меньшей мере один индикатор короткого замыкания по п.6 и средство для активирования распределительного устройства (5) в соответствии с результатами, полученными средством (36) для интерпретации устройства (20) для направленного детектирования индикатора. 8. Способ направленного детектирования (D, L) короткого замыкания (10) на землю в многофазной системе (1) электропитания с помощью устройства по п.1, содержащий запуск, следующий за полученным сигналом (D), указывающим наличие короткого замыкания (10) на землю, направленного определения (L) короткого замыкания (10), причем способ направленного определения содержит этапы, на которых получают сигнал, представляющий ток (I0) нулевой последовательности в течение периода (Tacq) по меньшей мере одного периода системы (1) электропитания, обрабатывают сигнал, представляющий ток(I0) нулевой последовательности, включая подсчет количества (N) пересечений нулевого уровня сигналом (I0) в течение заданного периода (Tacq), и сравнение количества (N) с первым пороговым значением(Z), интерпретируют результаты обработки, чтобы указать, расположено ли детектированное короткое замыкание (D) на стороне линии от места, где был получен сигнал, представляющий ток (I0) нулевой последовательности. 9. Способ по п.8, в котором получение сигнала, представляющего ток (I0) нулевой последовательности, дополнительно содержит этап, на котором дискретизируют на частоте, более чем в 400 раз превышающей частоту системы (1) электропитания. 10. Способ по любому из пп.8 или 9, в котором этап обработки сигнала дополнительно содержит вычисление производной по времени сигнала, представляющего ток (I0) нулевой последовательности,подсчет второго количества (dN) пересечений нулевого уровня производной (d) и сравнение второго количества (dN) пересечений нулевого уровня со вторым пороговым значением (dZ) и в котором интерпретация результатов обработки позволяет указать, расположено ли детектированное короткое замыкание (D) на стороне линии или на стороне нагрузки от места, где был получен сигнал, представляющий ток (I0) нулевой последовательности. 11. Способ по любому из пп.8-10, в котором сигнал (D), указывающий на наличие короткого замыкания (10) на землю, получают сравнением сигнала, представляющего ток (I0) нулевой последовательности, с порогом (Sd) детектирования короткого замыкания. 12. Способ защиты линии (5) тока при возникновении короткого замыкания (10) на землю, содержащий активирование распределительного устройства (6) линии (5), если короткое замыкание (10) на землю было детектировано способом по любому из пп.8-11 на стороне нагрузки распределительного устройства (6).

МПК / Метки

МПК: H02H 3/16

Метки: землю, замыкания, направленное, детектирование, помощью, единственного, короткого, датчика
