Способ и система для передачи короткого сообщения

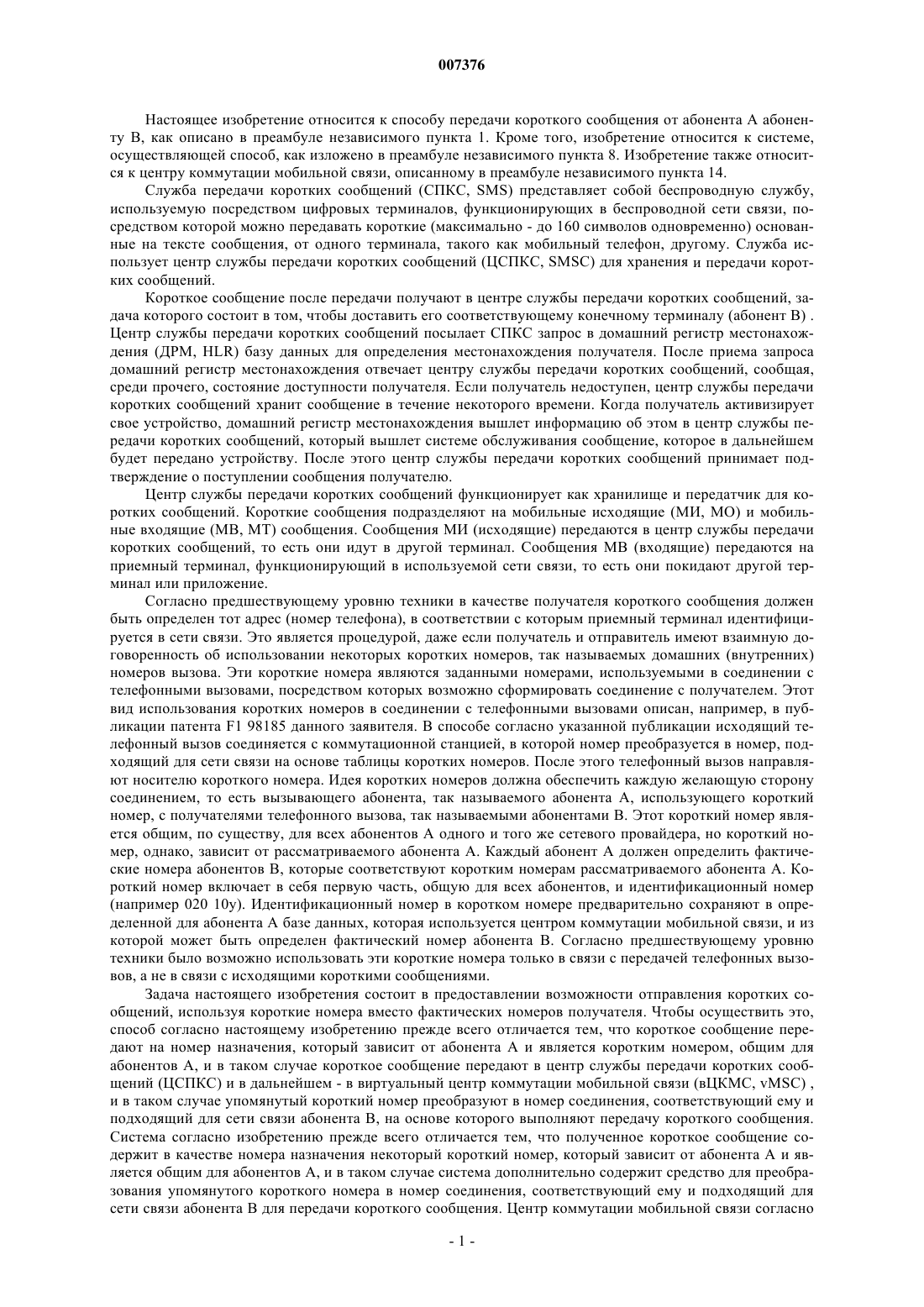

007376 Настоящее изобретение относится к способу передачи короткого сообщения от абонента А абоненту В, как описано в преамбуле независимого пункта 1. Кроме того, изобретение относится к системе,осуществляющей способ, как изложено в преамбуле независимого пункта 8. Изобретение также относится к центру коммутации мобильной связи, описанному в преамбуле независимого пункта 14. Служба передачи коротких сообщений (СПКС, SMS) представляет собой беспроводную службу,используемую посредством цифровых терминалов, функционирующих в беспроводной сети связи, посредством которой можно передавать короткие (максимально - до 160 символов одновременно) основанные на тексте сообщения, от одного терминала, такого как мобильный телефон, другому. Служба использует центр службы передачи коротких сообщений (ЦСПКС, SMSC) для хранения и передачи коротких сообщений. Короткое сообщение после передачи получают в центре службы передачи коротких сообщений, задача которого состоит в том, чтобы доставить его соответствующему конечному терминалу (абонент В) . Центр службы передачи коротких сообщений посылает СПКС запрос в домашний регистр местонахождения (ДРМ, HLR) базу данных для определения местонахождения получателя. После приема запроса домашний регистр местонахождения отвечает центру службы передачи коротких сообщений, сообщая,среди прочего, состояние доступности получателя. Если получатель недоступен, центр службы передачи коротких сообщений хранит сообщение в течение некоторого времени. Когда получатель активизирует свое устройство, домашний регистр местонахождения вышлет информацию об этом в центр службы передачи коротких сообщений, который вышлет системе обслуживания сообщение, которое в дальнейшем будет передано устройству. После этого центр службы передачи коротких сообщений принимает подтверждение о поступлении сообщения получателю. Центр службы передачи коротких сообщений функционирует как хранилище и передатчик для коротких сообщений. Короткие сообщения подразделяют на мобильные исходящие (МИ, МО) и мобильные входящие (MB, MT) сообщения. Сообщения МИ (исходящие) передаются в центр службы передачи коротких сообщений, то есть они идут в другой терминал. Сообщения MB (входящие) передаются на приемный терминал, функционирующий в используемой сети связи, то есть они покидают другой терминал или приложение. Согласно предшествующему уровню техники в качестве получателя короткого сообщения должен быть определен тот адрес (номер телефона), в соответствии с которым приемный терминал идентифицируется в сети связи. Это является процедурой, даже если получатель и отправитель имеют взаимную договоренность об использовании некоторых коротких номеров, так называемых домашних (внутренних) номеров вызова. Эти короткие номера являются заданными номерами, используемыми в соединении с телефонными вызовами, посредством которых возможно сформировать соединение с получателем. Этот вид использования коротких номеров в соединении с телефонными вызовами описан, например, в публикации патента F1 98185 данного заявителя. В способе согласно указанной публикации исходящий телефонный вызов соединяется с коммутационной станцией, в которой номер преобразуется в номер, подходящий для сети связи на основе таблицы коротких номеров. После этого телефонный вызов направляют носителю короткого номера. Идея коротких номеров должна обеспечить каждую желающую сторону соединением, то есть вызывающего абонента, так называемого абонента А, использующего короткий номер, с получателями телефонного вызова, так называемыми абонентами В. Этот короткий номер является общим, по существу, для всех абонентов А одного и того же сетевого провайдера, но короткий номер, однако, зависит от рассматриваемого абонента А. Каждый абонент А должен определить фактические номера абонентов В, которые соответствуют коротким номерам рассматриваемого абонента А. Короткий номер включает в себя первую часть, общую для всех абонентов, и идентификационный номер(например 020 10 у). Идентификационный номер в коротком номере предварительно сохраняют в определенной для абонента А базе данных, которая используется центром коммутации мобильной связи, и из которой может быть определен фактический номер абонента В. Согласно предшествующему уровню техники было возможно использовать эти короткие номера только в связи с передачей телефонных вызовов, а не в связи с исходящими короткими сообщениями. Задача настоящего изобретения состоит в предоставлении возможности отправления коротких сообщений, используя короткие номера вместо фактических номеров получателя. Чтобы осуществить это,способ согласно настоящему изобретению прежде всего отличается тем, что короткое сообщение передают на номер назначения, который зависит от абонента А и является коротким номером, общим для абонентов А, и в таком случае короткое сообщение передают в центр службы передачи коротких сообщений (ЦСПКС) и в дальнейшем - в виртуальный центр коммутации мобильной связи (вЦКМС, vMSC) ,и в таком случае упомянутый короткий номер преобразуют в номер соединения, соответствующий ему и подходящий для сети связи абонента В, на основе которого выполняют передачу короткого сообщения. Система согласно изобретению прежде всего отличается тем, что полученное короткое сообщение содержит в качестве номера назначения некоторый короткий номер, который зависит от абонента А и является общим для абонентов А, и в таком случае система дополнительно содержит средство для преобразования упомянутого короткого номера в номер соединения, соответствующий ему и подходящий для сети связи абонента В для передачи короткого сообщения. Центр коммутации мобильной связи согласно-1 007376 изобретению прежде всего отличается тем, что центр коммутации мобильной связи является виртуальным центром коммутации мобильной связи, и в том случае, когда полученное короткое сообщение содержит в качестве номера назначения короткий номер, который зависит от абонента А и является общим для абонентов А, виртуальный центр коммутации мобильной связи выполнен с возможностью преобразования упомянутого короткого номера в номер соединения, соответствующий ему и подходящий для сети связи абонента В. С изобретением, в дополнение к телефонным вызовам, возможно использовать короткие номера также и для передачи коротких сообщений. Если получатель недоступен, короткое сообщение можно оставить в центре службы передачи коротких сообщений, ожидая подсоединения абонента В к сети. Решение согласно изобретению не ограничено только домашней сетью абонента А, но также может быть использовано в связи с сетевым роумингом. Однако гостевая сеть не обязательно должна обновляться согласно изобретению, но способ согласно изобретению работает независимо от функциональных возможностей гостевой сети. В дальнейшем, изобретение будет описано более подробно со ссылкой на приложенные чертежи, на которых фиг. 1 представляет предпочтительный пример архитектуры способа согласно изобретению, при котором передача короткого сообщения была успешна; фиг. 2 - пример архитектуры способа согласно изобретению, при котором получатель недоступен, и фиг. 3 - представляет передачу сигналов сообщения в обоих из вышеупомянутых случаев. Фиг. 1 представляет предпочтительный вариант осуществления способа согласно изобретению, в котором короткое сообщение передают от абонента А на короткий номер абонента В. Согласно способу коммуникационное соединение формируют, используя короткий номер, соответствующий абоненту В в терминале абонента А. Идентификационный номер короткого номера предварительно сохраняют в определенной для абонента А базе данных (ДБ, DB), которую может использовать центр коммутации мобильной связи (ЦКМС, MSC) или соответствующий узел сети. Согласно способу короткое сообщение посылают от терминала абонента А на терминал абонента В. Терминалы предпочтительно представляют собой мобильные телефоны или другие соответствующие беспроводные или проводные терминалы, подходящие для обмена текстовыми и голосовыми сообщениями. Терминал абонента А включает в себя номер соединения, подходящий для сети связи и используемый для соединения, например, 040-ххххххх,причем сеть связи является предпочтительно беспроводной сетью мобильной связи, например глобальной сетью мобильной связи (GSM), сетью общих услуг пакетной радиосвязи (GPRS), универсальной мобильной телекоммуникационной системой (УМТС, UMTS) или чем-либо подобным. Номера из номеров соединения идентифицируют абонента и определяют используемого провайдера сети связи. Соответственно, абонент В имеет номер соединения, предоставляющий возможность связи, который может быть представлен в виде 040-ууууууу. В дополнение к этим номерам, которые, таким образом, являются определяющими абонента, и поэтому отличными друг от друга, абоненты А и В договариваются о внутренних вызовах, как описано выше. Наряду с договоренностью о внутренних вызовах, для абонентов А и В определяют короткие номера, посредством которых могут быть сгруппированы счета за телефонные вызовы, короткие сообщения и другие контакты. Короткие номера одни и те же для всех абонентов А, но номера, соответствующие им и подходящие для сети связи абонентов В, изменяются согласно техническим требованиям абонентов А. Абонент А формирует короткое сообщение в своем терминале, номер назначения соединения которого представляет собой короткий номер 020 10 у абонента В. Для того, чтобы идентифицировать абонента А, номер 040-ххххххх, подходящий для сети связи абонента А, прикрепляют к короткому сообщению КС. Исходящее короткое сообщение передают (1) в центр службы передачи коротких сообщений ЦСПКС также известным способом, и в таком случае центр службы передачи коротких сообщений ЦСПКС запрашивает информацию маршрутизации (2) (ПИМ, SRI, Послать Информацию Маршрутизации) для короткого сообщения (КС, SM) на номер 020 00 у. Согласно изобретению, запрос информации маршрутизации ПИМ передают в домашний регистр местонахождения, который является виртуальным домашним регистром местонахождения (вДРМ, vHLR) и который обеспечивает временный идентификационный номер для передачи короткого сообщения, временный номер IMSI (международный идентификационный номер мобильного абонента). Номер IMSI обычно используется при идентификации абонента в домашнем регистре местонахождения (ДРМ) сети связи, и с помощью него другие регистры и сети знают о готовности рассматриваемого терминала. Временный номер IMSI согласно изобретению является многократно используемым, и в таком случае по истечении некоторого времени он может быть задействован в связи с каким-либо другим терминалом. В дополнение к временному номеру IMSI адрес центра коммутации мобильной связи передается в центр службы передачи коротких сообщений в ответе информации маршрутизации, причем центр коммутации мобильной связи является, согласно изобретению,виртуальным центром коммутации мобильной связи (вЦКМС). В этой связи короткий номер абонента В сохраняют в базе данных (БД) вместе с временным номером IMSI, и в таком случае этот временный номер IMSI может использоваться в качестве ключа позже при поиске короткого номера в базе данных-2 007376 Центр службы передачи коротких сообщений (ЦСПКС) передает (3) входящее короткое сообщение МБ КС в виртуальный центр коммутации мобильной связи (вЦКМС), который посылает подтверждение получения обратно в центр службы передачи коротких сообщений (ЦСПКС). В виртуальном центре коммутации мобильной связи (вЦКМС) выбор абонента А подвергается анализу, и в таком случае идентифицируют абонента А и право абонента А на обслуживание короткого номера. Короткий номер абонента В отыскивают (4) в базе данных (БД) посредством упомянутого временного номера IMSI. После этого виртуальный центр коммутации мобильной связи (вЦКМС) выполняет другой запрос к базе данных (БД) для того, чтобы преобразовать короткий номер абонента В в подходящую для сети связи нормальную последовательность номеров (040-ууууууу), посредством определенной для абонента А таблицы коротких номеров. В то же самое время короткий номер, определенный для абонента А (020 10 х),может быть определен. Виртуальный центр коммутации мобильной связи (вЦКМС) запрашивает (5) информацию маршрутизации для номера соединения 040-ууууууу, пригодного для сети связи абонента В, из фактического домашнего регистра местонахождения ДРМ. Для этого запроса информации маршрутизации виртуальный центр коммутации мобильной связи (вЦКМС) принимает фактический номер IMSI абонента В и адресует его фактическому центру коммутации мобильной связи (ЦКМС). После приема номера IMSI абонента В виртуальный центр коммутации мобильной связи (вЦКМС) передает входящее короткое сообщение MB SM (6) в фактический центр коммутации мобильной связи ЦКМС, который стремится установить соединение с терминалом абонента В с нормальным номером абонента В. Фиг. 2 представляет предпочтительный вариант осуществления способа согласно изобретению в ситуации, когда короткое сообщение нацелено на передачу на такой короткий номер, терминал которого не доступен, например, из-за отключения или из-за нахождения вне зоны охвата сети. Даже в этой ситуации передача короткого сообщения происходит так же, как в предыдущем случае. Исходящее короткое сообщение МИ КС стремится быть направленным на короткий номер 020 10 у абонента В. Короткое сообщение передают (1) в центр службы передачи коротких сообщений (ЦСПКС),который запрашивает (2) информацию маршрутизации для упомянутого короткого номера из виртуального домашнего регистра (вДРМ). Он передает требуемую информацию обратно вместе с временным номером IMSI, так же как и с адресом виртуального центра коммутации мобильной связи (вЦКМС). Номер IMSI сохраняют в базе данных (БД) вместе с коротким номером абонента В. С помощью информации его принимают, центр службы передачи коротких сообщений (ЦСПКС) направляет (3) входящее короткое сообщение в виртуальный центр коммутации мобильной связи (вЦКМС), который исполняет(4) запрос в базу данных (БД) о фактическом номере абонента В и, если необходимо, о коротком номере абонента А. Виртуальный центр коммутации мобильной связи вЦКМС запрашивает (5) информацию маршрутизации для фактического номера 040-ууууууу абонента В из фактического домашнего регистра (ДРМ). После приема номера IMSI абонента В виртуальный центр коммутации мобильной связи (вЦКМС) передает входящее короткое сообщение MB КС (6) в фактический центр коммутации мобильной связи(ЦКМС), который стремится установить соединение с нормальным номером абонента В. В этой связи следует отметить, что если терминал, соответствующий номеру абонента В, был выключен или находится вне зоны охвата, тогда короткое сообщение не может быть передано. Короткое сообщение возвращается обратно в виртуальный центр коммутации мобильной связи (вЦКМС), который преобразует входящее короткое сообщение MB КС в возвращающееся сообщение, то есть в исходящее короткое сообщение МИ КС. Это исходящее короткое сообщение МИ КС содержит в качестве своего приемного номера номер 020 10 х абонента А, так же как и фактический номер 040-УУУУУУУ абонента В. Исходящее короткое сообщение МИ КС передается в центр службы передачи коротких сообщений (ЦСПКС), в котором оно остается, ожидая открытия соединения абонента В. Когда абонент В в следующий раз подключится к сети связи, например, при включении телефона, либо при выходе его из зоны радиотени, сообщение будет передано известным образом. Виртуальный домашний регистр местонахождения (вДРМ) согласно изобретению, так же как и виртуальный центр коммутации мобильной связи (вЦКМС) предпочтительно могут быть осуществлены как один или несколько узлов сети, предпочтительно как узел системы сигнализации по общему каналу 7 (SS7). Фиг. 3 представляет диаграмму, связанную с вышеописанным способом, на которой представлена передача сигналов между упомянутыми узлами. Пункт а) на фигуре представляет ситуацию согласно фиг. 2, в которой короткое сообщение нацелено на передачу в терминал В, который недоступен. Пункт b) на фигуре представляет ситуацию согласно фиг. 1, в которой короткое сообщение успешно может быть передано терминалу В. Представленный выше метод выполнения для способа согласно изобретению представляет собой пример одного предпочтительного варианта осуществления. В связи с этим очевидно, что пример не должен интерпретироваться в качестве ограничения изобретения, но варианты осуществления изобретения могут свободно варьироваться в пределах объема признаков изобретения, представленных в нижеследующей формуле изобретения.-3 007376 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ передачи короткого сообщения от абонента А абоненту В, заключающийся в том, что используя коммуникационное соединение, сформированное между абонентом А и центром службы передачи коротких сообщений (ЦСПКС), короткое сообщение передают в центр службы передачи коротких сообщений (ЦСПКС), от которого короткое сообщение передают далее в центр коммутации мобильной связи (ЦКМС), которое будет направлено на номер соединения, подходящий для сети связи абонента В,отличающийся тем, что короткое сообщение передают на номер назначения, который зависит от абонента А, и является коротким номером, общим для абонентов А, и в таком случае короткое сообщение передают в центр службы передачи коротких сообщений (ЦСПКС) и в дальнейшем - в виртуальный центр коммутации мобильной связи (вЦКМС), и в таком случае короткий номер преобразуют в номер соединения, соответствующий ему и подходящий для сети связи абонента В, на основе этого номера выполняют передачу короткого сообщения. 2. Способ по п.1, отличающийся тем, что выполняют запрос маршрутизации от центра службы передачи коротких сообщений (ЦСПКС) на упомянутый короткий номер от виртуального домашнего регистра местонахождения (вДРМ), и в таком случае ответ представляет собой адрес виртуального центра коммутации мобильной связи (вЦКМС), к которому в дальнейшем направляют короткое сообщение для передачи абоненту В. 3. Способ по п.2, отличающийся тем, что дополнительно определяют временный идентификационный номер (IMSI), который передают от виртуального домашнего регистра местонахождения (вДРМ) в центр службы передачи коротких сообщений (ЦСПКС) для использования при установлении фактического номера соединения, соответствующего короткому номеру и подходящего для сети связи абонента В. 4. Способ по любому из пп.1-3, отличающийся тем, что в виртуальном центре коммутации мобильной связи (вЦКМС) идентифицируют абонента А и анализируют упомянутый короткий номер для того,чтобы определить фактический номер соединения, подходящий для сети связи абонента В. 5. Способ по п.4, отличающийся тем, что установленный номер соединения, подходящий для сети связи абонента В, используют при запросе информации маршрутизации от фактического домашнего регистра местонахождения (ДРМ). 6. Способ по любому из пп.1-5, отличающийся тем, что когда абонент В недоступен, короткое сообщение возвращают обратно в центр службы передачи коротких сообщений, в котором короткое сообщение сохраняют до тех пор, пока соединение абонента В с сетью связи не будет сформировано заново. 7. Способ по любому из пп.1-6, отличающийся тем, что если соединение с номером абонента В не может быть сформировано, короткое сообщение возвращают в виртуальный центр коммутации мобильной связи (вЦКМС) для преобразования в возвращающееся сообщение, которое в дальнейшем передают в центр службы передачи коротких сообщений (ЦСПКС), в котором его сохраняют до тех пор, пока соединение с абонентом В не будет сформировано. 8. Система для передачи коротких сообщений от абонента А абоненту В, содержащая центр службы передачи коротких сообщений (ЦСПКС) для приема короткого сообщения через соединение связи,сформированное от абонента А, домашний регистр местонахождения (ДРМ) для установления информации маршрутизации короткого сообщения на основе номера соединения абонента В, а также центр коммутации мобильной связи (ЦКМС) для передачи короткого сообщения на номер соединения, подходящий для сети связи абонента В, отличающаяся тем, что полученное короткое сообщение включает в себя в качестве своего номера назначения некоторый короткий номер, который зависит от абонента А и является общим для абонентов А, и в этом случае система дополнительно содержит виртуальный центр коммутации мобильной связи (вЦКМС) для преобразования упомянутого короткого номера в номер соединения, соответствующий ему и подходящий для сети связи абонента В для того, чтобы передать короткое сообщение. 9. Система по п.8, отличающаяся тем, что дополнительно включает в себя виртуальный домашний регистр местонахождения (вДРМ) для выполнения запроса маршрутизации для упомянутого короткого номера. 10. Система по п.9, отличающаяся тем, что виртуальный домашний регистр местонахождения(вДРМ) выполнен с дополнительной возможностью формирования временного идентификационного номера (IMSI). 11. Система по любому из пп.8-10, отличающаяся тем, что виртуальный центр коммутации мобильной связи (вЦКМС) выполнен с возможностью идентификации абонента А и на этой основе анализа упомянутого короткого номера. 12. Система по любому из пп.8-11, отличающаяся тем, что центр службы передачи коротких сообщений (ЦСПКС) выполнен с возможностью хранения короткого сообщения в течение того времени, когда абонент В недоступен. 13. Система по любому из пп.8-12, отличающаяся тем, что система выполнена с возможностью возвращения короткого сообщения в виртуальный центр коммутации мобильной связи (вЦКМС), если со-4 007376 единение с номером абонента В не может быть сформировано, причем виртуальный центр коммутации мобильной связи (вЦКМС) выполнен с возможностью преобразования короткого сообщения в возвращающееся сообщение, которое в дальнейшем будет передано в центр службы передачи коротких сообщений (ЦСПКС) для хранения, пока соединение с абонентом В не будет сформировано. 14. Центр коммутации мобильной связи для передачи короткого сообщения от абонента А абоненту В, причем центр коммутации мобильной связи содержит средство для передачи короткого сообщения на номер соединения, подходящий для сети связи абонента В, отличающийся тем, что центр коммутации мобильной связи представляет собой виртуальный центр коммутации мобильной связи (вЦКМС), и в том случае, когда полученное короткое сообщение содержит в качестве своего номера назначения короткий номер, который зависит от абонента А и является общим для абонентов А, виртуальный центр коммутации мобильной связи (вЦКМС) выполнен с возможностью преобразования упомянутого короткого номера в номер соединения, соответствующий ему и подходящий для сети связи абонента В. 15. Центр коммутации мобильной связи по п.14, отличающийся тем, что виртуальный центр коммутации мобильной связи (вЦКМС) выполнен с возможностью идентификации абонента А и на этой основе анализа упомянутого короткого номера. 16. Центр коммутации мобильной связи по п.14 или 15, отличающийся тем, что виртуальный центр коммутации мобильной связи (вЦКМС) дополнительно выполнен с возможностью приема короткого сообщения, если связь с номером абонента В не может быть установлена, и виртуальный центр коммутации мобильной связи (вЦКМС) выполнен с возможностью преобразования короткого сообщения в возвращающееся сообщение, которое в дальнейшем будет передано в центр службы передачи коротких сообщений (ЦСПКС) для хранения до тех пор, пока связь с абонентом В не будет установлена.
