Способ сооружения защитной сетки против камнепада и тому подобного

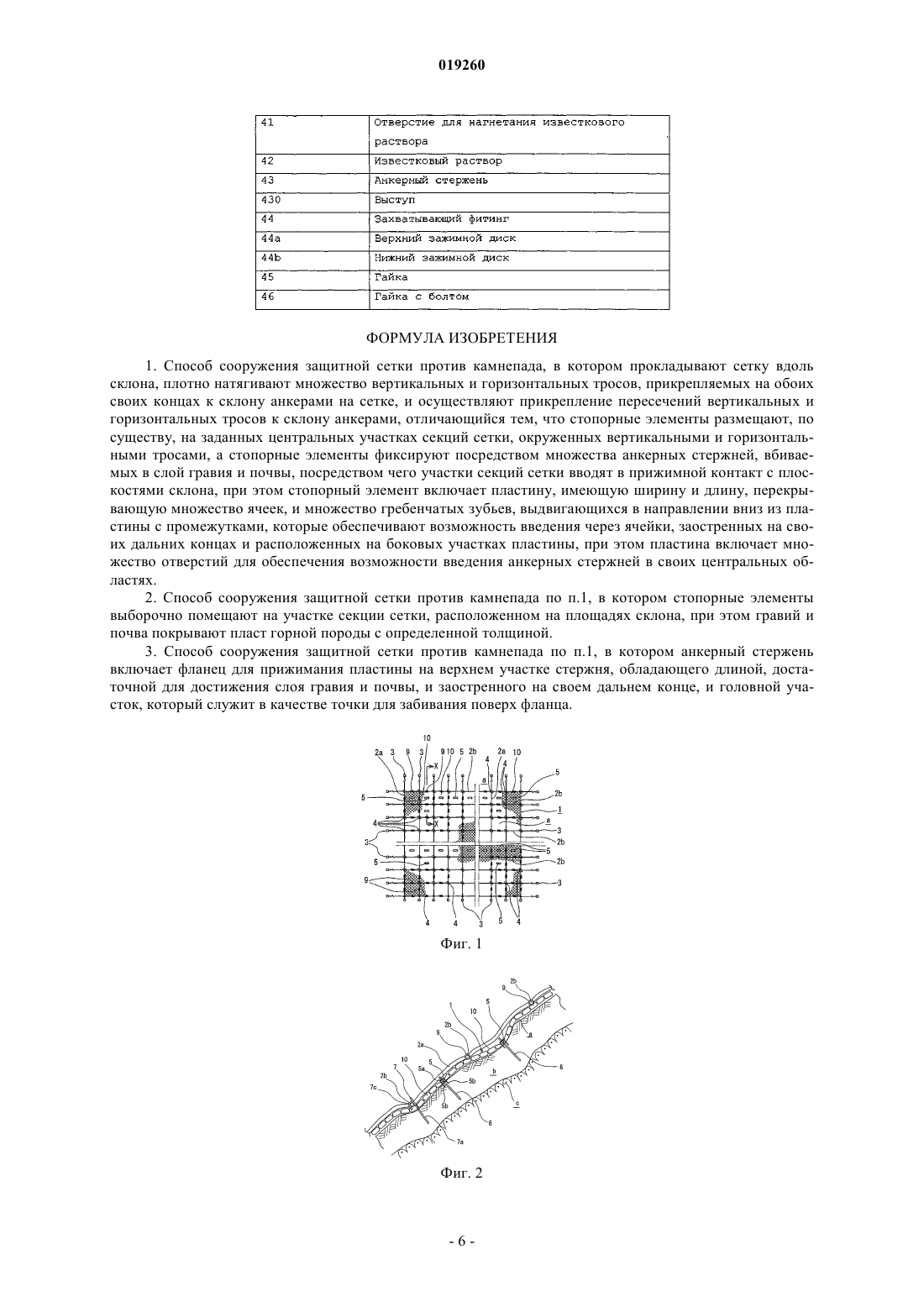

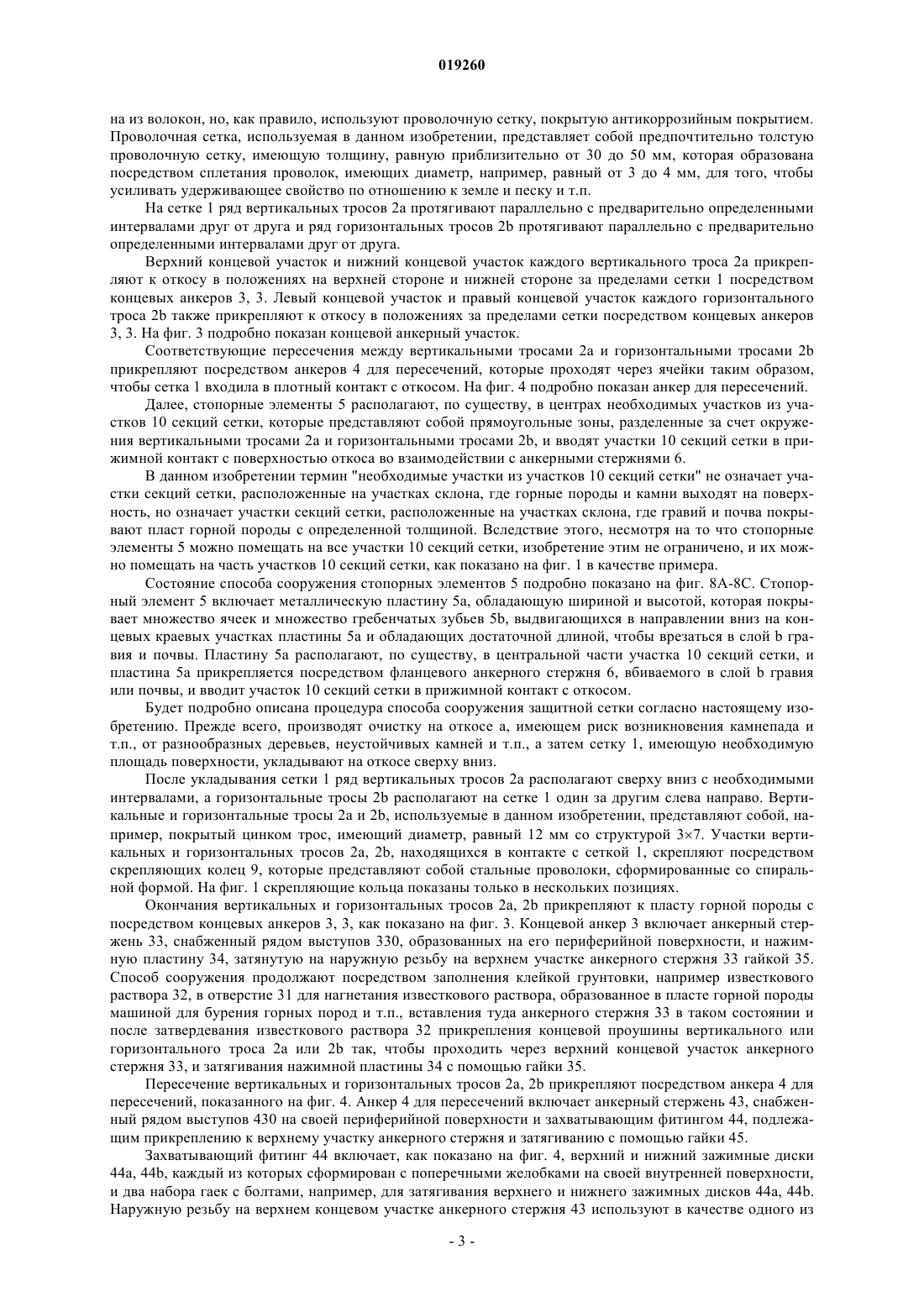

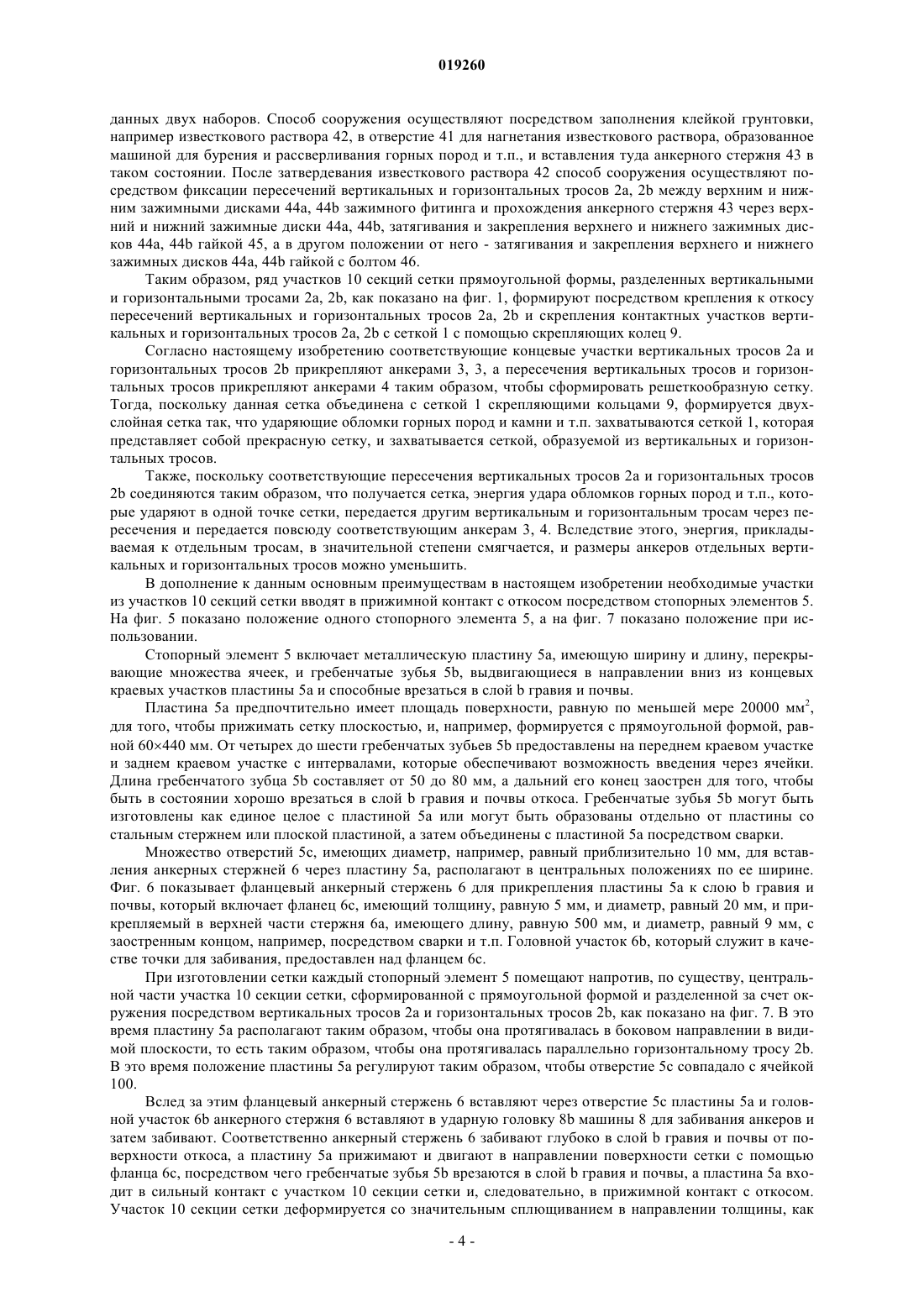

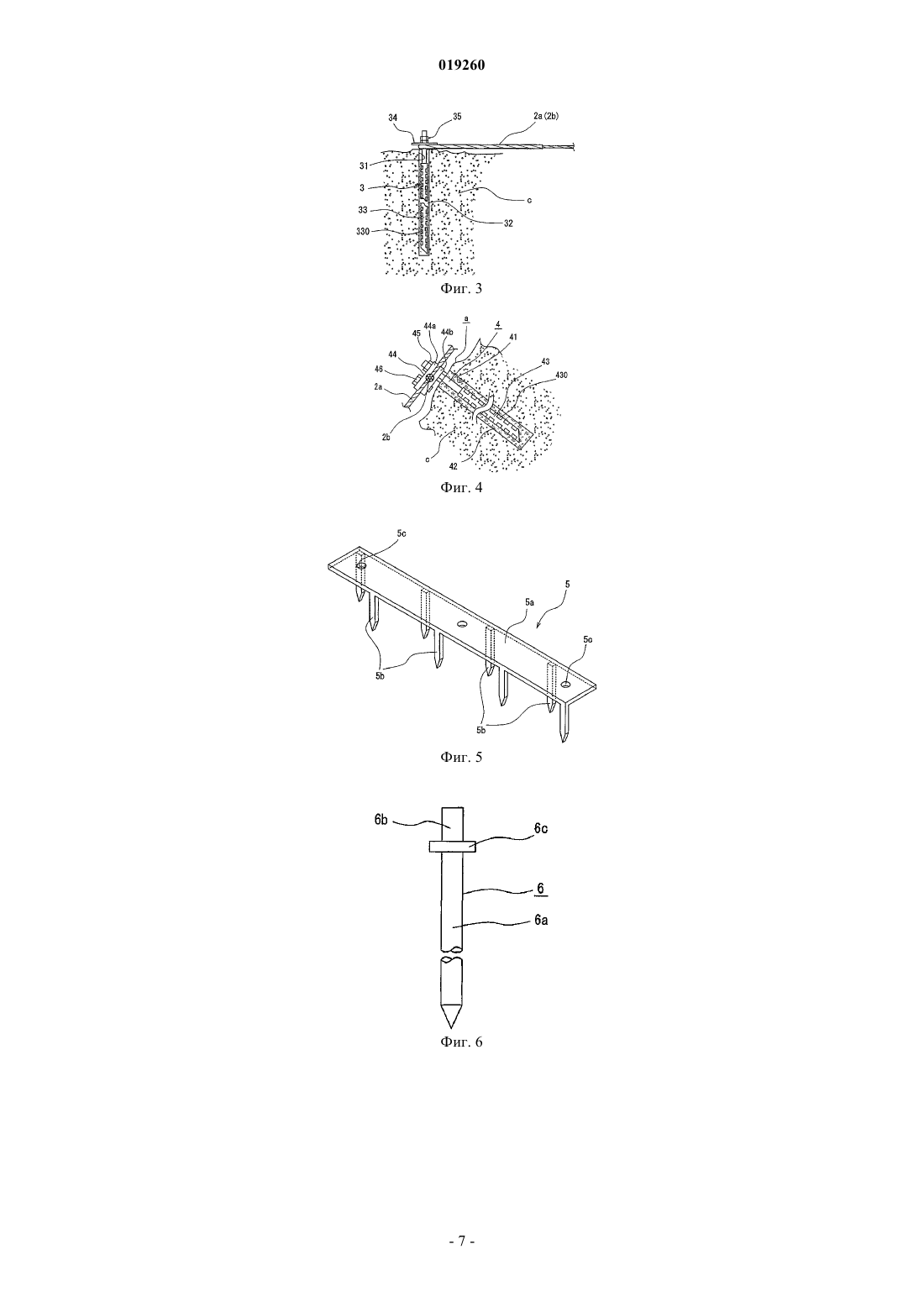

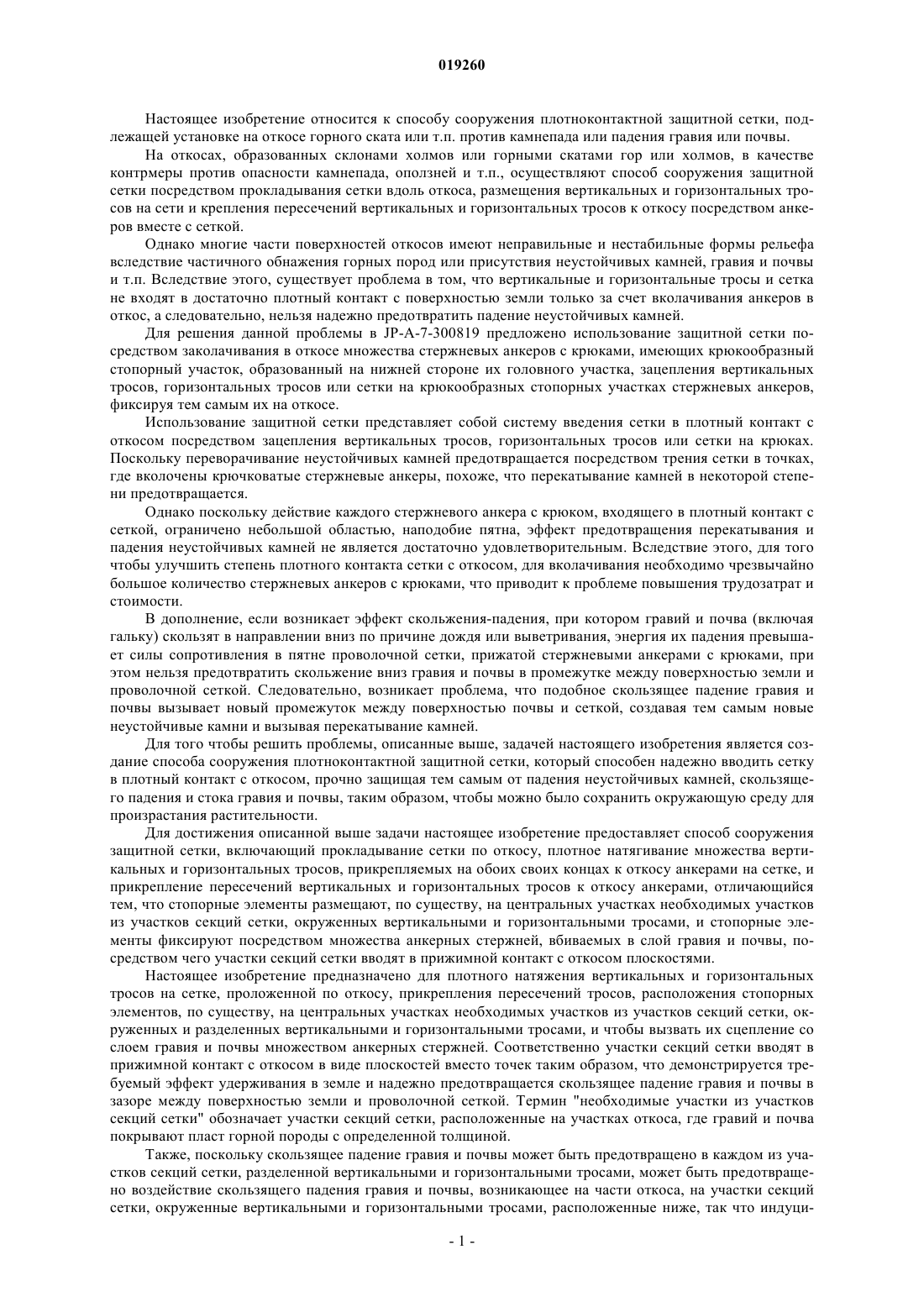

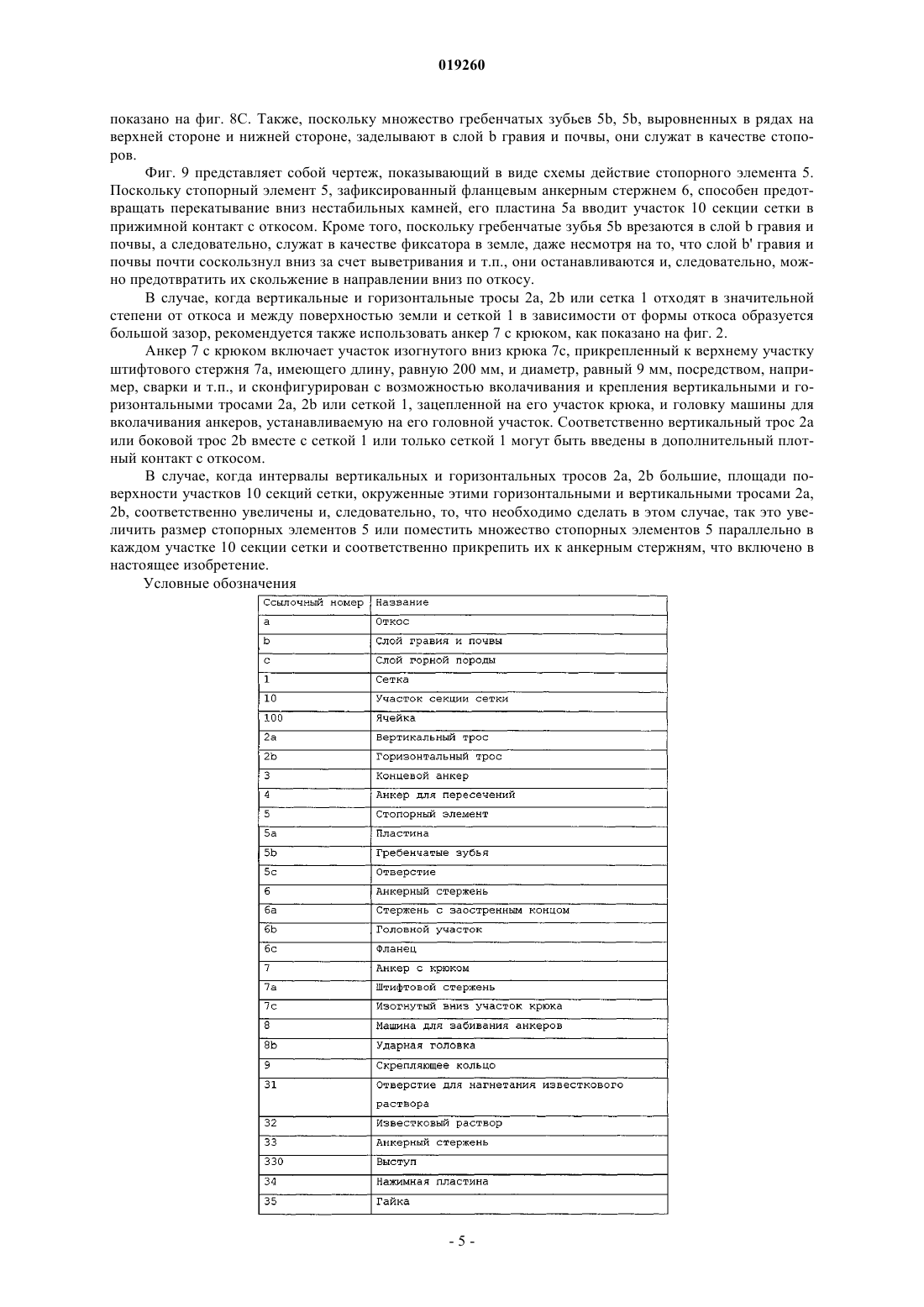

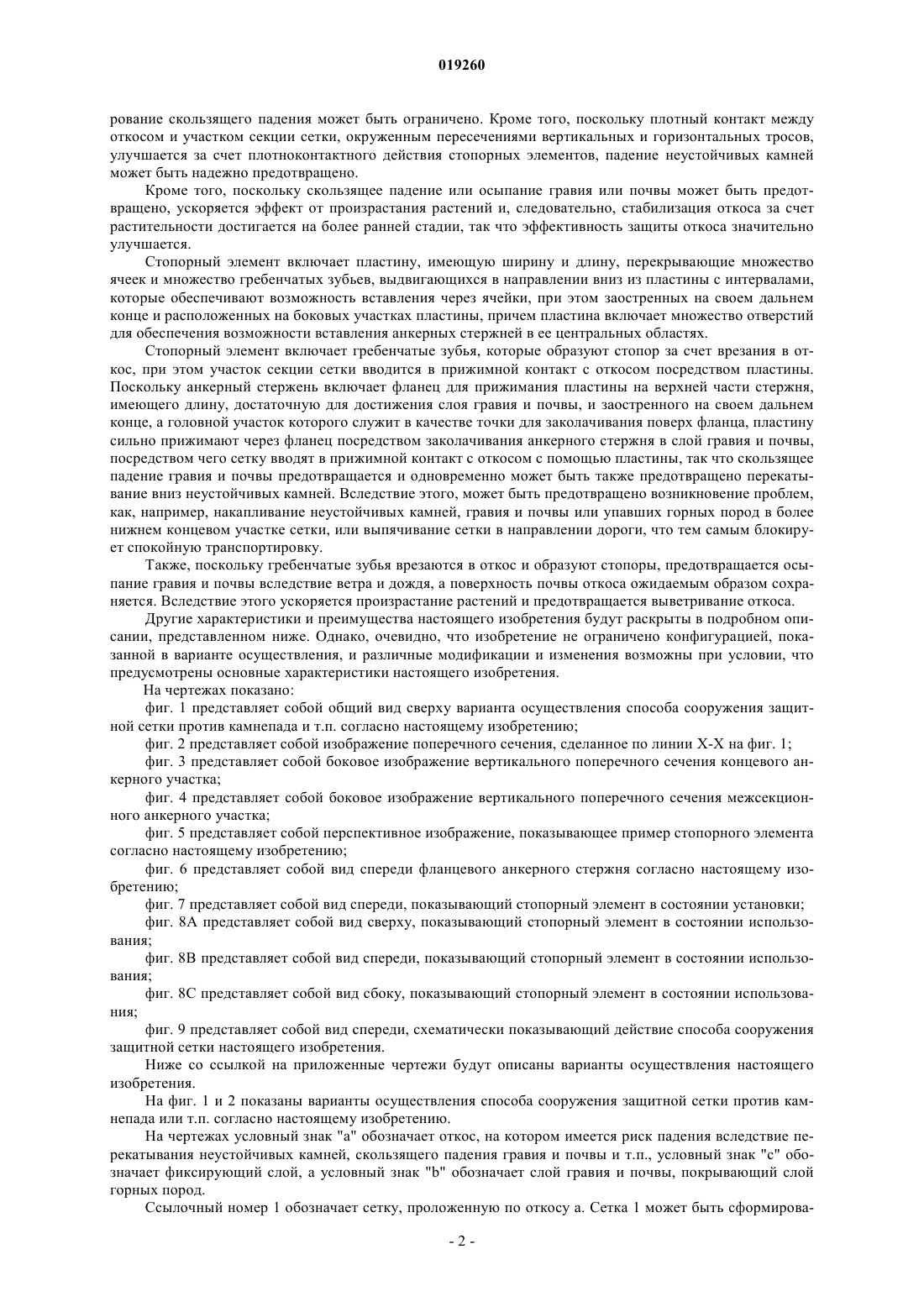

СПОСОБ СООРУЖЕНИЯ ЗАЩИТНОЙ СЕТКИ ПРОТИВ КАМНЕПАДА И ТОМУ ПОДОБНОГО Способ сооружения плотноконтактной защитной сетки, в котором надежно вводят сетку в плотный контакт со склоном, прочно защищая тем самым от падения неустойчивых камней, скользящего падения и осыпания гравия и почвы, таким образом, чтобы можно было сохранить окружающую среду для произрастания растительности. Сетку прокладывают по откосу, множество вертикальных и горизонтальных тросов, прикрепленных по обоим их концам анкерами, плотно протягивают на сетке, пересечения вертикальных и горизонтальных тросов прикрепляют анкерами, кроме того, стопорные элементы помещают в участки секций сетки, окруженные вертикальными и горизонтальными тросами, при этом стопорные элементы фиксируют посредством множества анкерных стержней, посредством чего участки секций сетки вводят в прижимной контакт с откосом.(71)(73) Заявитель и патентовладелец: ТОКИО РОУП МЭНЬЮФЭКЧЕРИНГ КО., ЛТД. (JP) Настоящее изобретение относится к способу сооружения плотноконтактной защитной сетки, подлежащей установке на откосе горного ската или т.п. против камнепада или падения гравия или почвы. На откосах, образованных склонами холмов или горными скатами гор или холмов, в качестве контрмеры против опасности камнепада, оползней и т.п., осуществляют способ сооружения защитной сетки посредством прокладывания сетки вдоль откоса, размещения вертикальных и горизонтальных тросов на сети и крепления пересечений вертикальных и горизонтальных тросов к откосу посредством анкеров вместе с сеткой. Однако многие части поверхностей откосов имеют неправильные и нестабильные формы рельефа вследствие частичного обнажения горных пород или присутствия неустойчивых камней, гравия и почвы и т.п. Вследствие этого, существует проблема в том, что вертикальные и горизонтальные тросы и сетка не входят в достаточно плотный контакт с поверхностью земли только за счет вколачивания анкеров в откос, а следовательно, нельзя надежно предотвратить падение неустойчивых камней. Для решения данной проблемы в JP-A-7-300819 предложено использование защитной сетки посредством заколачивания в откосе множества стержневых анкеров с крюками, имеющих крюкообразный стопорный участок, образованный на нижней стороне их головного участка, зацепления вертикальных тросов, горизонтальных тросов или сетки на крюкообразных стопорных участках стержневых анкеров,фиксируя тем самым их на откосе. Использование защитной сетки представляет собой систему введения сетки в плотный контакт с откосом посредством зацепления вертикальных тросов, горизонтальных тросов или сетки на крюках. Поскольку переворачивание неустойчивых камней предотвращается посредством трения сетки в точках,где вколочены крючковатые стержневые анкеры, похоже, что перекатывание камней в некоторой степени предотвращается. Однако поскольку действие каждого стержневого анкера с крюком, входящего в плотный контакт с сеткой, ограничено небольшой областью, наподобие пятна, эффект предотвращения перекатывания и падения неустойчивых камней не является достаточно удовлетворительным. Вследствие этого, для того чтобы улучшить степень плотного контакта сетки с откосом, для вколачивания необходимо чрезвычайно большое количество стержневых анкеров с крюками, что приводит к проблеме повышения трудозатрат и стоимости. В дополнение, если возникает эффект скольжения-падения, при котором гравий и почва (включая гальку) скользят в направлении вниз по причине дождя или выветривания, энергия их падения превышает силы сопротивления в пятне проволочной сетки, прижатой стержневыми анкерами с крюками, при этом нельзя предотвратить скольжение вниз гравия и почвы в промежутке между поверхностью земли и проволочной сеткой. Следовательно, возникает проблема, что подобное скользящее падение гравия и почвы вызывает новый промежуток между поверхностью почвы и сеткой, создавая тем самым новые неустойчивые камни и вызывая перекатывание камней. Для того чтобы решить проблемы, описанные выше, задачей настоящего изобретения является создание способа сооружения плотноконтактной защитной сетки, который способен надежно вводить сетку в плотный контакт с откосом, прочно защищая тем самым от падения неустойчивых камней, скользящего падения и стока гравия и почвы, таким образом, чтобы можно было сохранить окружающую среду для произрастания растительности. Для достижения описанной выше задачи настоящее изобретение предоставляет способ сооружения защитной сетки, включающий прокладывание сетки по откосу, плотное натягивание множества вертикальных и горизонтальных тросов, прикрепляемых на обоих своих концах к откосу анкерами на сетке, и прикрепление пересечений вертикальных и горизонтальных тросов к откосу анкерами, отличающийся тем, что стопорные элементы размещают, по существу, на центральных участках необходимых участков из участков секций сетки, окруженных вертикальными и горизонтальными тросами, и стопорные элементы фиксируют посредством множества анкерных стержней, вбиваемых в слой гравия и почвы, посредством чего участки секций сетки вводят в прижимной контакт с откосом плоскостями. Настоящее изобретение предназначено для плотного натяжения вертикальных и горизонтальных тросов на сетке, проложенной по откосу, прикрепления пересечений тросов, расположения стопорных элементов, по существу, на центральных участках необходимых участков из участков секций сетки, окруженных и разделенных вертикальными и горизонтальными тросами, и чтобы вызвать их сцепление со слоем гравия и почвы множеством анкерных стержней. Соответственно участки секций сетки вводят в прижимной контакт с откосом в виде плоскостей вместо точек таким образом, что демонстрируется требуемый эффект удерживания в земле и надежно предотвращается скользящее падение гравия и почвы в зазоре между поверхностью земли и проволочной сеткой. Термин "необходимые участки из участков секций сетки" обозначает участки секций сетки, расположенные на участках откоса, где гравий и почва покрывают пласт горной породы с определенной толщиной. Также, поскольку скользящее падение гравия и почвы может быть предотвращено в каждом из участков секций сетки, разделенной вертикальными и горизонтальными тросами, может быть предотвращено воздействие скользящего падения гравия и почвы, возникающее на части откоса, на участки секций сетки, окруженные вертикальными и горизонтальными тросами, расположенные ниже, так что индуци-1 019260 рование скользящего падения может быть ограничено. Кроме того, поскольку плотный контакт между откосом и участком секции сетки, окруженным пересечениями вертикальных и горизонтальных тросов,улучшается за счет плотноконтактного действия стопорных элементов, падение неустойчивых камней может быть надежно предотвращено. Кроме того, поскольку скользящее падение или осыпание гравия или почвы может быть предотвращено, ускоряется эффект от произрастания растений и, следовательно, стабилизация откоса за счет растительности достигается на более ранней стадии, так что эффективность защиты откоса значительно улучшается. Стопорный элемент включает пластину, имеющую ширину и длину, перекрывающие множество ячеек и множество гребенчатых зубьев, выдвигающихся в направлении вниз из пластины с интервалами,которые обеспечивают возможность вставления через ячейки, при этом заостренных на своем дальнем конце и расположенных на боковых участках пластины, причем пластина включает множество отверстий для обеспечения возможности вставления анкерных стержней в ее центральных областях. Стопорный элемент включает гребенчатые зубья, которые образуют стопор за счет врезания в откос, при этом участок секции сетки вводится в прижимной контакт с откосом посредством пластины. Поскольку анкерный стержень включает фланец для прижимания пластины на верхней части стержня,имеющего длину, достаточную для достижения слоя гравия и почвы, и заостренного на своем дальнем конце, а головной участок которого служит в качестве точки для заколачивания поверх фланца, пластину сильно прижимают через фланец посредством заколачивания анкерного стержня в слой гравия и почвы,посредством чего сетку вводят в прижимной контакт с откосом с помощью пластины, так что скользящее падение гравия и почвы предотвращается и одновременно может быть также предотвращено перекатывание вниз неустойчивых камней. Вследствие этого, может быть предотвращено возникновение проблем,как, например, накапливание неустойчивых камней, гравия и почвы или упавших горных пород в более нижнем концевом участке сетки, или выпячивание сетки в направлении дороги, что тем самым блокирует спокойную транспортировку. Также, поскольку гребенчатые зубья врезаются в откос и образуют стопоры, предотвращается осыпание гравия и почвы вследствие ветра и дождя, а поверхность почвы откоса ожидаемым образом сохраняется. Вследствие этого ускоряется произрастание растений и предотвращается выветривание откоса. Другие характеристики и преимущества настоящего изобретения будут раскрыты в подробном описании, представленном ниже. Однако, очевидно, что изобретение не ограничено конфигурацией, показанной в варианте осуществления, и различные модификации и изменения возможны при условии, что предусмотрены основные характеристики настоящего изобретения. На чертежах показано: фиг. 1 представляет собой общий вид сверху варианта осуществления способа сооружения защитной сетки против камнепада и т.п. согласно настоящему изобретению; фиг. 2 представляет собой изображение поперечного сечения, сделанное по линии Х-Х на фиг. 1; фиг. 3 представляет собой боковое изображение вертикального поперечного сечения концевого анкерного участка; фиг. 4 представляет собой боковое изображение вертикального поперечного сечения межсекционного анкерного участка; фиг. 5 представляет собой перспективное изображение, показывающее пример стопорного элемента согласно настоящему изобретению; фиг. 6 представляет собой вид спереди фланцевого анкерного стержня согласно настоящему изобретению; фиг. 7 представляет собой вид спереди, показывающий стопорный элемент в состоянии установки; фиг. 8 А представляет собой вид сверху, показывающий стопорный элемент в состоянии использования; фиг. 8 В представляет собой вид спереди, показывающий стопорный элемент в состоянии использования; фиг. 8 С представляет собой вид сбоку, показывающий стопорный элемент в состоянии использования; фиг. 9 представляет собой вид спереди, схематически показывающий действие способа сооружения защитной сетки настоящего изобретения. Ниже со ссылкой на приложенные чертежи будут описаны варианты осуществления настоящего изобретения. На фиг. 1 и 2 показаны варианты осуществления способа сооружения защитной сетки против камнепада или т.п. согласно настоящему изобретению. На чертежах условный знак "а" обозначает откос, на котором имеется риск падения вследствие перекатывания неустойчивых камней, скользящего падения гравия и почвы и т.п., условный знак "с" обозначает фиксирующий слой, а условный знак "b" обозначает слой гравия и почвы, покрывающий слой горных пород. Ссылочный номер 1 обозначает сетку, проложенную по откосу а. Сетка 1 может быть сформирова-2 019260 на из волокон, но, как правило, используют проволочную сетку, покрытую антикоррозийным покрытием. Проволочная сетка, используемая в данном изобретении, представляет собой предпочтительно толстую проволочную сетку, имеющую толщину, равную приблизительно от 30 до 50 мм, которая образована посредством сплетания проволок, имеющих диаметр, например, равный от 3 до 4 мм, для того, чтобы усиливать удерживающее свойство по отношению к земле и песку и т.п. На сетке 1 ряд вертикальных тросов 2 а протягивают параллельно с предварительно определенными интервалами друг от друга и ряд горизонтальных тросов 2b протягивают параллельно с предварительно определенными интервалами друг от друга. Верхний концевой участок и нижний концевой участок каждого вертикального троса 2 а прикрепляют к откосу в положениях на верхней стороне и нижней стороне за пределами сетки 1 посредством концевых анкеров 3, 3. Левый концевой участок и правый концевой участок каждого горизонтального троса 2b также прикрепляют к откосу в положениях за пределами сетки посредством концевых анкеров 3, 3. На фиг. 3 подробно показан концевой анкерный участок. Соответствующие пересечения между вертикальными тросами 2 а и горизонтальными тросами 2b прикрепляют посредством анкеров 4 для пересечений, которые проходят через ячейки таким образом,чтобы сетка 1 входила в плотный контакт с откосом. На фиг. 4 подробно показан анкер для пересечений. Далее, стопорные элементы 5 располагают, по существу, в центрах необходимых участков из участков 10 секций сетки, которые представляют собой прямоугольные зоны, разделенные за счет окружения вертикальными тросами 2 а и горизонтальными тросами 2b, и вводят участки 10 секций сетки в прижимной контакт с поверхностью откоса во взаимодействии с анкерными стержнями 6. В данном изобретении термин "необходимые участки из участков 10 секций сетки" не означает участки секций сетки, расположенные на участках склона, где горные породы и камни выходят на поверхность, но означает участки секций сетки, расположенные на участках склона, где гравий и почва покрывают пласт горной породы с определенной толщиной. Вследствие этого, несмотря на то что стопорные элементы 5 можно помещать на все участки 10 секций сетки, изобретение этим не ограничено, и их можно помещать на часть участков 10 секций сетки, как показано на фиг. 1 в качестве примера. Состояние способа сооружения стопорных элементов 5 подробно показано на фиг. 8 А-8 С. Стопорный элемент 5 включает металлическую пластину 5 а, обладающую шириной и высотой, которая покрывает множество ячеек и множество гребенчатых зубьев 5b, выдвигающихся в направлении вниз на концевых краевых участках пластины 5 а и обладающих достаточной длиной, чтобы врезаться в слой b гравия и почвы. Пластину 5 а располагают, по существу, в центральной части участка 10 секций сетки, и пластина 5 а прикрепляется посредством фланцевого анкерного стержня 6, вбиваемого в слой b гравия или почвы, и вводит участок 10 секций сетки в прижимной контакт с откосом. Будет подробно описана процедура способа сооружения защитной сетки согласно настоящему изобретению. Прежде всего, производят очистку на откосе а, имеющем риск возникновения камнепадаи т.п., от разнообразных деревьев, неустойчивых камней и т.п., а затем сетку 1, имеющую необходимую площадь поверхности, укладывают на откосе сверху вниз. После укладывания сетки 1 ряд вертикальных тросов 2 а располагают сверху вниз с необходимыми интервалами, а горизонтальные тросы 2b располагают на сетке 1 один за другим слева направо. Вертикальные и горизонтальные тросы 2 а и 2b, используемые в данном изобретении, представляют собой, например, покрытый цинком трос, имеющий диаметр, равный 12 мм со структурой 37. Участки вертикальных и горизонтальных тросов 2 а, 2b, находящихся в контакте с сеткой 1, скрепляют посредством скрепляющих колец 9, которые представляют собой стальные проволоки, сформированные со спиральной формой. На фиг. 1 скрепляющие кольца показаны только в нескольких позициях. Окончания вертикальных и горизонтальных тросов 2 а, 2b прикрепляют к пласту горной породы с посредством концевых анкеров 3, 3, как показано на фиг. 3. Концевой анкер 3 включает анкерный стержень 33, снабженный рядом выступов 330, образованных на его периферийной поверхности, и нажимную пластину 34, затянутую на наружную резьбу на верхнем участке анкерного стержня 33 гайкой 35. Способ сооружения продолжают посредством заполнения клейкой грунтовки, например известкового раствора 32, в отверстие 31 для нагнетания известкового раствора, образованное в пласте горной породы машиной для бурения горных пород и т.п., вставления туда анкерного стержня 33 в таком состоянии и после затвердевания известкового раствора 32 прикрепления концевой проушины вертикального или горизонтального троса 2 а или 2b так, чтобы проходить через верхний концевой участок анкерного стержня 33, и затягивания нажимной пластины 34 с помощью гайки 35. Пересечение вертикальных и горизонтальных тросов 2 а, 2b прикрепляют посредством анкера 4 для пересечений, показанного на фиг. 4. Анкер 4 для пересечений включает анкерный стержень 43, снабженный рядом выступов 430 на своей периферийной поверхности и захватывающим фитингом 44, подлежащим прикреплению к верхнему участку анкерного стержня и затягиванию с помощью гайки 45. Захватывающий фитинг 44 включает, как показано на фиг. 4, верхний и нижний зажимные диски 44 а, 44b, каждый из которых сформирован с поперечными желобками на своей внутренней поверхности,и два набора гаек с болтами, например, для затягивания верхнего и нижнего зажимных дисков 44 а, 44b. Наружную резьбу на верхнем концевом участке анкерного стержня 43 используют в качестве одного из данных двух наборов. Способ сооружения осуществляют посредством заполнения клейкой грунтовки,например известкового раствора 42, в отверстие 41 для нагнетания известкового раствора, образованное машиной для бурения и рассверливания горных пород и т.п., и вставления туда анкерного стержня 43 в таком состоянии. После затвердевания известкового раствора 42 способ сооружения осуществляют посредством фиксации пересечений вертикальных и горизонтальных тросов 2 а, 2b между верхним и нижним зажимными дисками 44 а, 44b зажимного фитинга и прохождения анкерного стержня 43 через верхний и нижний зажимные диски 44 а, 44b, затягивания и закрепления верхнего и нижнего зажимных дисков 44 а, 44b гайкой 45, а в другом положении от него - затягивания и закрепления верхнего и нижнего зажимных дисков 44 а, 44b гайкой с болтом 46. Таким образом, ряд участков 10 секций сетки прямоугольной формы, разделенных вертикальными и горизонтальными тросами 2 а, 2b, как показано на фиг. 1, формируют посредством крепления к откосу пересечений вертикальных и горизонтальных тросов 2 а, 2b и скрепления контактных участков вертикальных и горизонтальных тросов 2 а, 2b с сеткой 1 с помощью скрепляющих колец 9. Согласно настоящему изобретению соответствующие концевые участки вертикальных тросов 2 а и горизонтальных тросов 2b прикрепляют анкерами 3, 3, а пересечения вертикальных тросов и горизонтальных тросов прикрепляют анкерами 4 таким образом, чтобы сформировать решеткообразную сетку. Тогда, поскольку данная сетка объединена с сеткой 1 скрепляющими кольцами 9, формируется двухслойная сетка так, что ударяющие обломки горных пород и камни и т.п. захватываются сеткой 1, которая представляет собой прекрасную сетку, и захватывается сеткой, образуемой из вертикальных и горизонтальных тросов. Также, поскольку соответствующие пересечения вертикальных тросов 2 а и горизонтальных тросов 2b соединяются таким образом, что получается сетка, энергия удара обломков горных пород и т.п., которые ударяют в одной точке сетки, передается другим вертикальным и горизонтальным тросам через пересечения и передается повсюду соответствующим анкерам 3, 4. Вследствие этого, энергия, прикладываемая к отдельным тросам, в значительной степени смягчается, и размеры анкеров отдельных вертикальных и горизонтальных тросов можно уменьшить. В дополнение к данным основным преимуществам в настоящем изобретении необходимые участки из участков 10 секций сетки вводят в прижимной контакт с откосом посредством стопорных элементов 5. На фиг. 5 показано положение одного стопорного элемента 5, а на фиг. 7 показано положение при использовании. Стопорный элемент 5 включает металлическую пластину 5 а, имеющую ширину и длину, перекрывающие множества ячеек, и гребенчатые зубья 5b, выдвигающиеся в направлении вниз из концевых краевых участков пластины 5 а и способные врезаться в слой b гравия и почвы. Пластина 5 а предпочтительно имеет площадь поверхности, равную по меньшей мере 20000 мм 2,для того, чтобы прижимать сетку плоскостью, и, например, формируется с прямоугольной формой, равной 60440 мм. От четырех до шести гребенчатых зубьев 5b предоставлены на переднем краевом участке и заднем краевом участке с интервалами, которые обеспечивают возможность введения через ячейки. Длина гребенчатого зубца 5b составляет от 50 до 80 мм, а дальний его конец заострен для того, чтобы быть в состоянии хорошо врезаться в слой b гравия и почвы откоса. Гребенчатые зубья 5b могут быть изготовлены как единое целое с пластиной 5 а или могут быть образованы отдельно от пластины со стальным стержнем или плоской пластиной, а затем объединены с пластиной 5 а посредством сварки. Множество отверстий 5 с, имеющих диаметр, например, равный приблизительно 10 мм, для вставления анкерных стержней 6 через пластину 5 а, располагают в центральных положениях по ее ширине. Фиг. 6 показывает фланцевый анкерный стержень 6 для прикрепления пластины 5 а к слою b гравия и почвы, который включает фланец 6 с, имеющий толщину, равную 5 мм, и диаметр, равный 20 мм, и прикрепляемый в верхней части стержня 6 а, имеющего длину, равную 500 мм, и диаметр, равный 9 мм, с заостренным концом, например, посредством сварки и т.п. Головной участок 6b, который служит в качестве точки для забивания, предоставлен над фланцем 6 с. При изготовлении сетки каждый стопорный элемент 5 помещают напротив, по существу, центральной части участка 10 секции сетки, сформированной с прямоугольной формой и разделенной за счет окружения посредством вертикальных тросов 2 а и горизонтальных тросов 2b, как показано на фиг. 7. В это время пластину 5 а располагают таким образом, чтобы она протягивалась в боковом направлении в видимой плоскости, то есть таким образом, чтобы она протягивалась параллельно горизонтальному тросу 2b. В это время положение пластины 5 а регулируют таким образом, чтобы отверстие 5 с совпадало с ячейкой 100. Вслед за этим фланцевый анкерный стержень 6 вставляют через отверстие 5 с пластины 5 а и головной участок 6b анкерного стержня 6 вставляют в ударную головку 8b машины 8 для забивания анкеров и затем забивают. Соответственно анкерный стержень 6 забивают глубоко в слой b гравия и почвы от поверхности откоса, а пластину 5 а прижимают и двигают в направлении поверхности сетки с помощью фланца 6 с, посредством чего гребенчатые зубья 5b врезаются в слой b гравия и почвы, а пластина 5 а входит в сильный контакт с участком 10 секции сетки и, следовательно, в прижимной контакт с откосом. Участок 10 секции сетки деформируется со значительным сплющиванием в направлении толщины, как показано на фиг. 8 С. Также, поскольку множество гребенчатых зубьев 5b, 5b, выровненных в рядах на верхней стороне и нижней стороне, заделывают в слой b гравия и почвы, они служат в качестве стопоров. Фиг. 9 представляет собой чертеж, показывающий в виде схемы действие стопорного элемента 5. Поскольку стопорный элемент 5, зафиксированный фланцевым анкерным стержнем 6, способен предотвращать перекатывание вниз нестабильных камней, его пластина 5 а вводит участок 10 секции сетки в прижимной контакт с откосом. Кроме того, поскольку гребенчатые зубья 5b врезаются в слой b гравия и почвы, а следовательно, служат в качестве фиксатора в земле, даже несмотря на то, что слой b' гравия и почвы почти соскользнул вниз за счет выветривания и т.п., они останавливаются и, следовательно, можно предотвратить их скольжение в направлении вниз по откосу. В случае, когда вертикальные и горизонтальные тросы 2 а, 2b или сетка 1 отходят в значительной степени от откоса и между поверхностью земли и сеткой 1 в зависимости от формы откоса образуется большой зазор, рекомендуетсятакже использовать анкер 7 с крюком, как показано на фиг. 2. Анкер 7 с крюком включает участок изогнутого вниз крюка 7 с, прикрепленный к верхнему участку штифтового стержня 7 а, имеющего длину, равную 200 мм, и диаметр, равный 9 мм, посредством, например, сварки и т.п., и сконфигурирован с возможностью вколачивания и крепления вертикальными и горизонтальными тросами 2 а, 2b или сеткой 1, зацепленной на его участок крюка, и головку машины для вколачивания анкеров, устанавливаемую на его головной участок. Соответственно вертикальный трос 2 а или боковой трос 2b вместе с сеткой 1 или только сеткой 1 могут быть введены в дополнительный плотный контакт с откосом. В случае, когда интервалы вертикальных и горизонтальных тросов 2 а, 2b большие, площади поверхности участков 10 секций сетки, окруженные этими горизонтальными и вертикальными тросами 2 а,2b, соответственно увеличены и, следовательно, то, что необходимо сделать в этом случае, так это увеличить размер стопорных элементов 5 или поместить множество стопорных элементов 5 параллельно в каждом участке 10 секции сетки и соответственно прикрепить их к анкерным стержням, что включено в настоящее изобретение. Условные обозначения ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ сооружения защитной сетки против камнепада, в котором прокладывают сетку вдоль склона, плотно натягивают множество вертикальных и горизонтальных тросов, прикрепляемых на обоих своих концах к склону анкерами на сетке, и осуществляют прикрепление пересечений вертикальных и горизонтальных тросов к склону анкерами, отличающийся тем, что стопорные элементы размещают, по существу, на заданных центральных участках секций сетки, окруженных вертикальными и горизонтальными тросами, а стопорные элементы фиксируют посредством множества анкерных стержней, вбиваемых в слой гравия и почвы, посредством чего участки секций сетки вводят в прижимной контакт с плоскостями склона, при этом стопорный элемент включает пластину, имеющую ширину и длину, перекрывающую множество ячеек, и множество гребенчатых зубьев, выдвигающихся в направлении вниз из пластины с промежутками, которые обеспечивают возможность введения через ячейки, заостренных на своих дальних концах и расположенных на боковых участках пластины, при этом пластина включает множество отверстий для обеспечения возможности введения анкерных стержней в своих центральных областях. 2. Способ сооружения защитной сетки против камнепада по п.1, в котором стопорные элементы выборочно помещают на участке секции сетки, расположенном на площадях склона, при этом гравий и почва покрывают пласт горной породы с определенной толщиной. 3. Способ сооружения защитной сетки против камнепада по п.1, в котором анкерный стержень включает фланец для прижимания пластины на верхнем участке стержня, обладающего длиной, достаточной для достижения слоя гравия и почвы, и заостренного на своем дальнем конце, и головной участок, который служит в качестве точки для забивания поверх фланца.
