Защитная проволочная сетка, защитная конструкция, сооружаемая из сетки, и применение защитной проволочной сетки для сооружения защитной конструкции

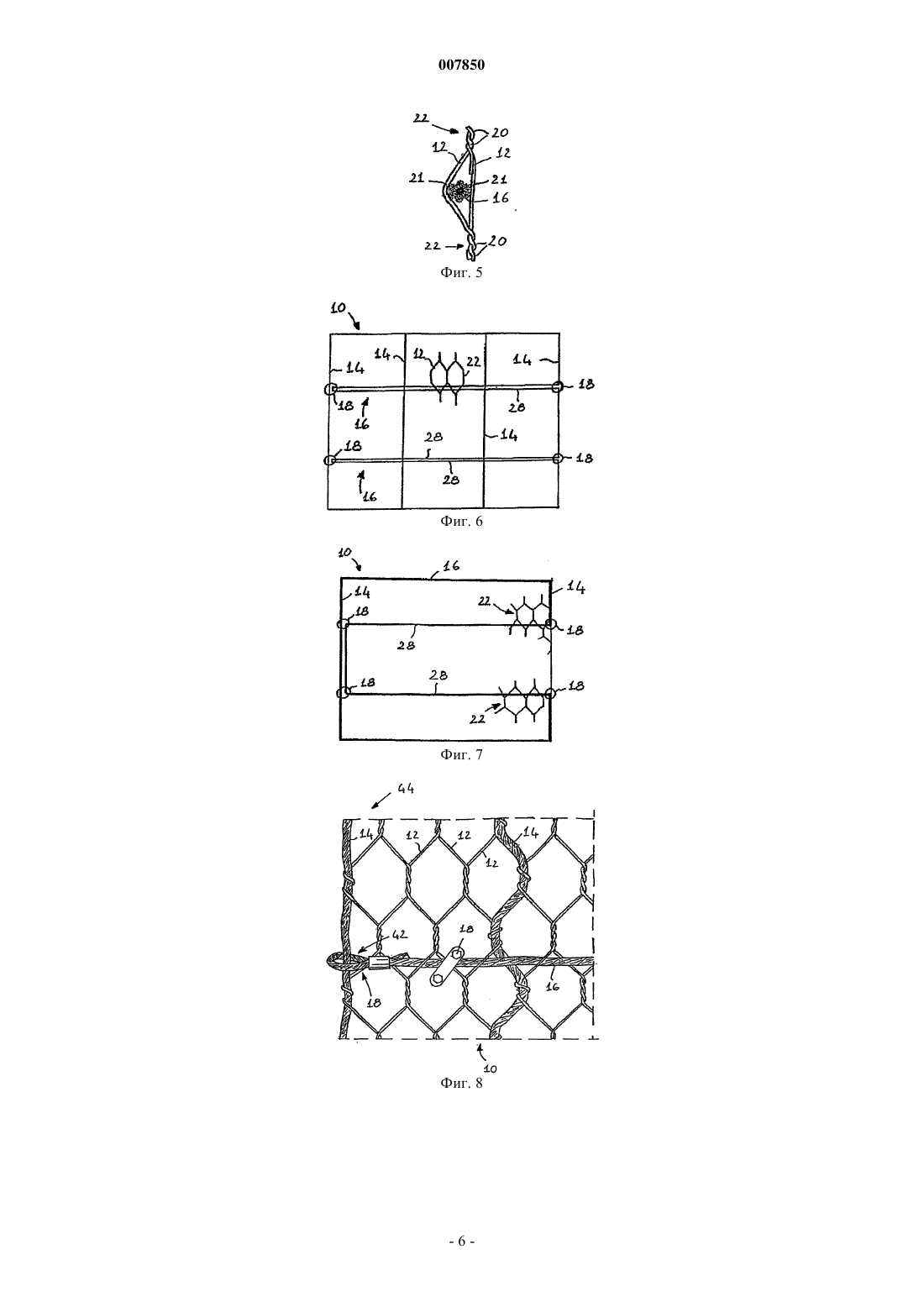

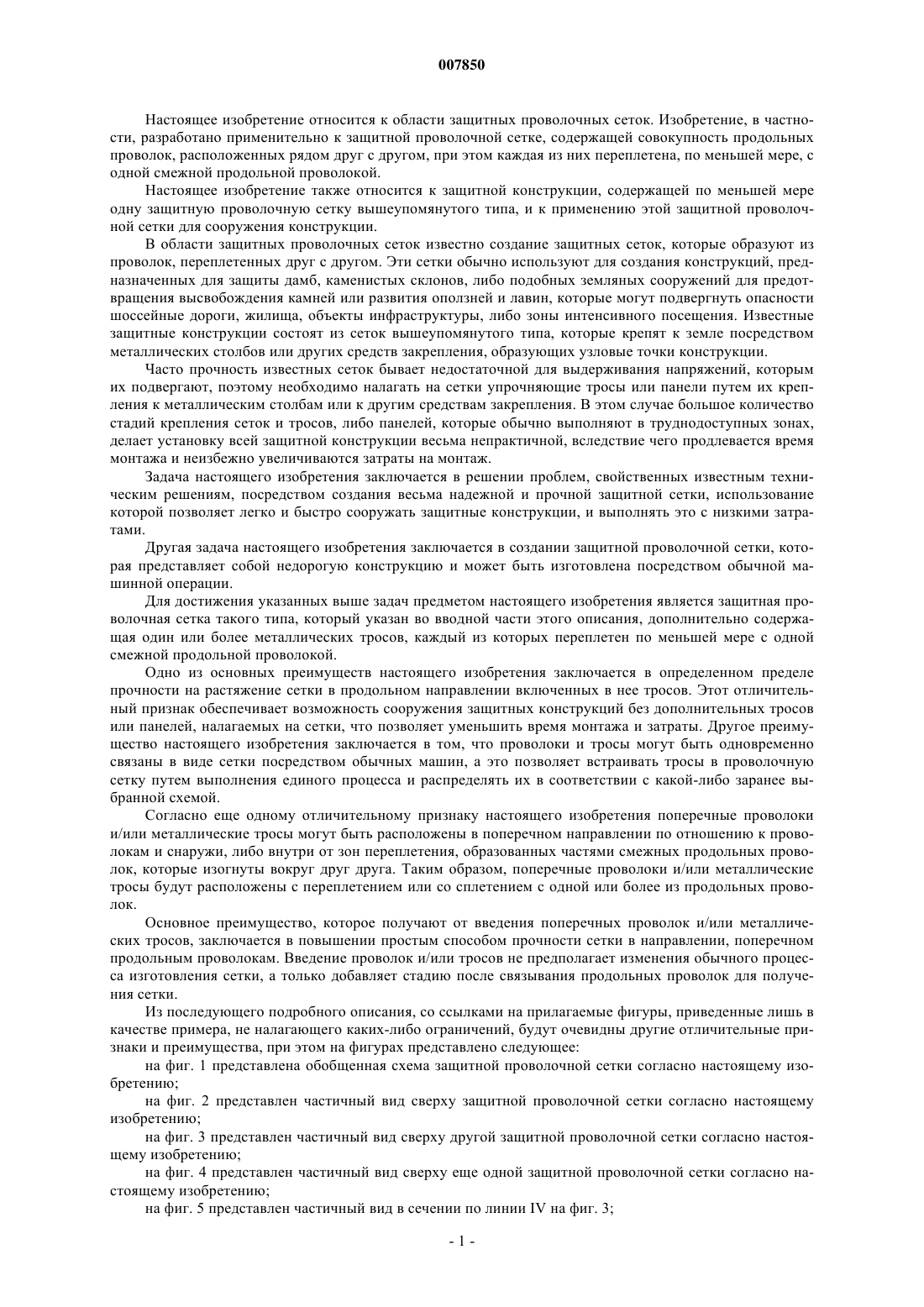

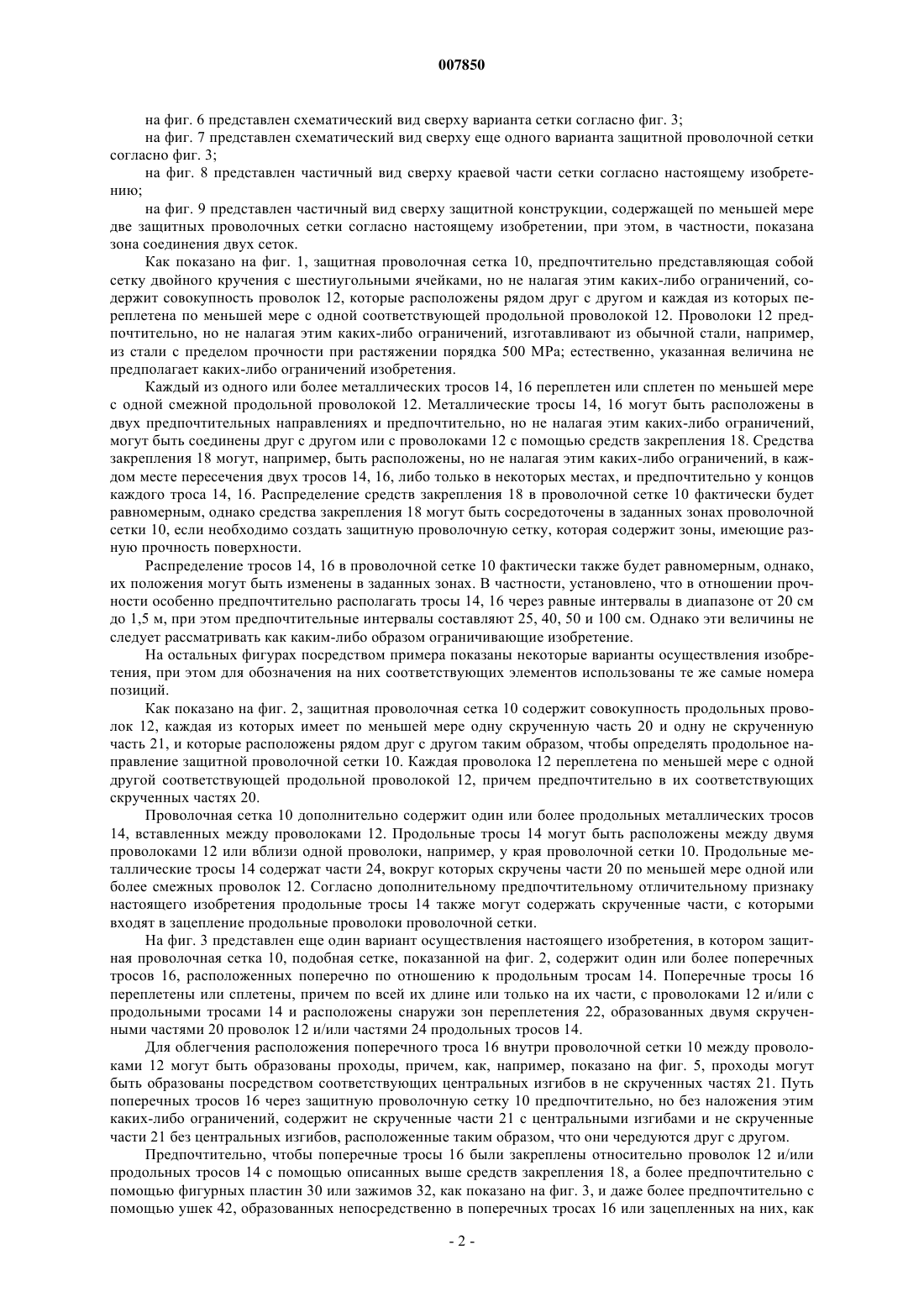

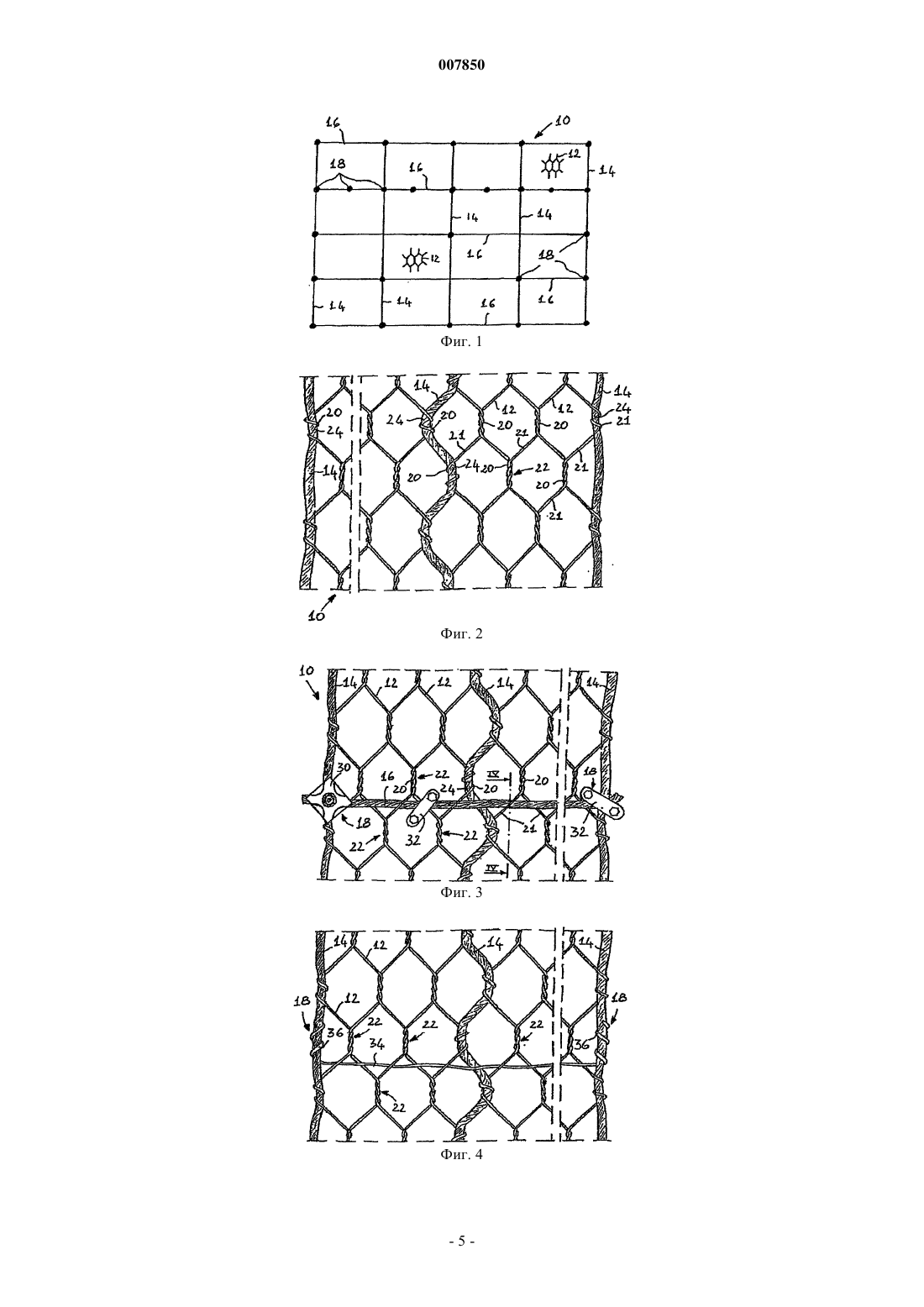

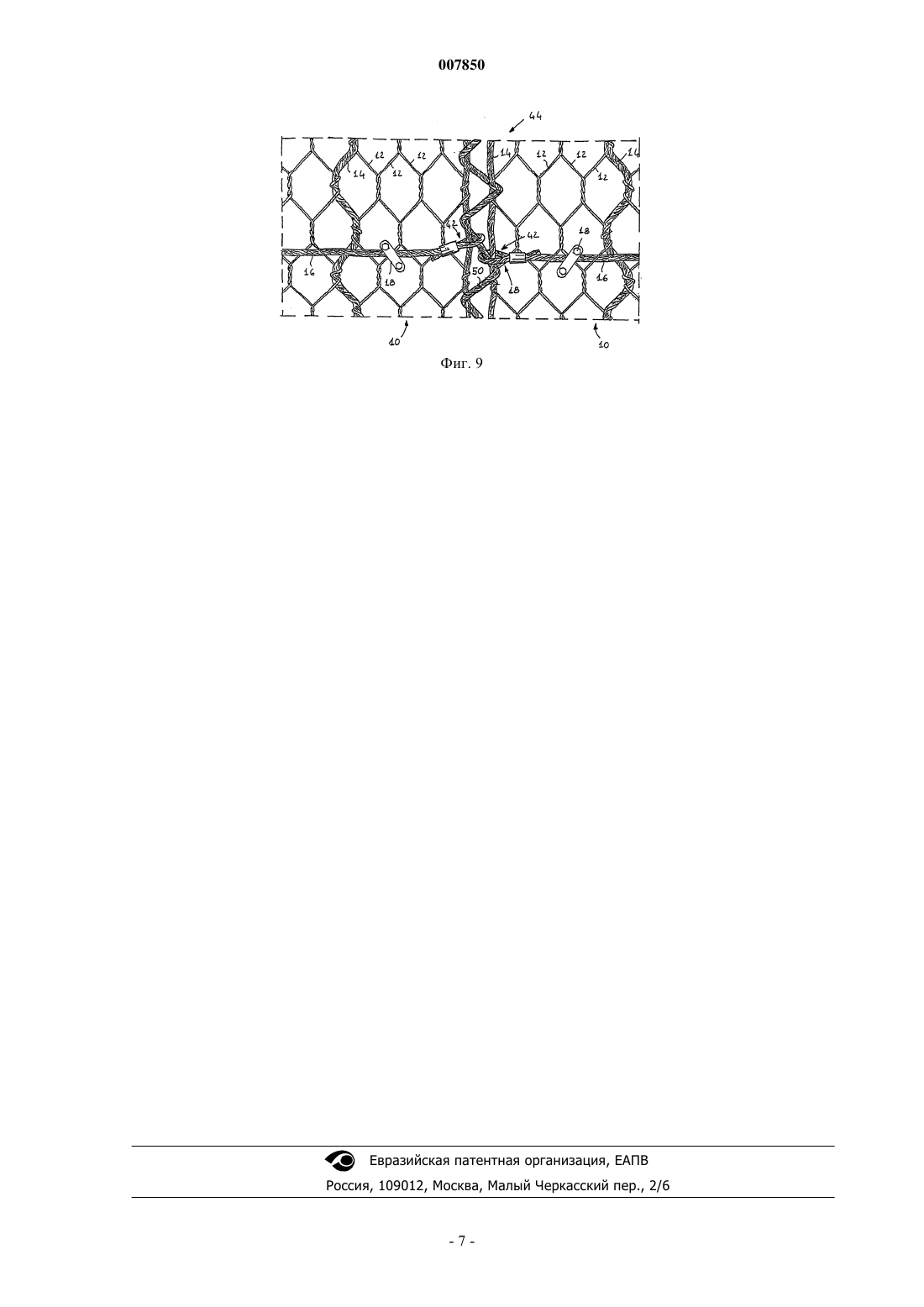

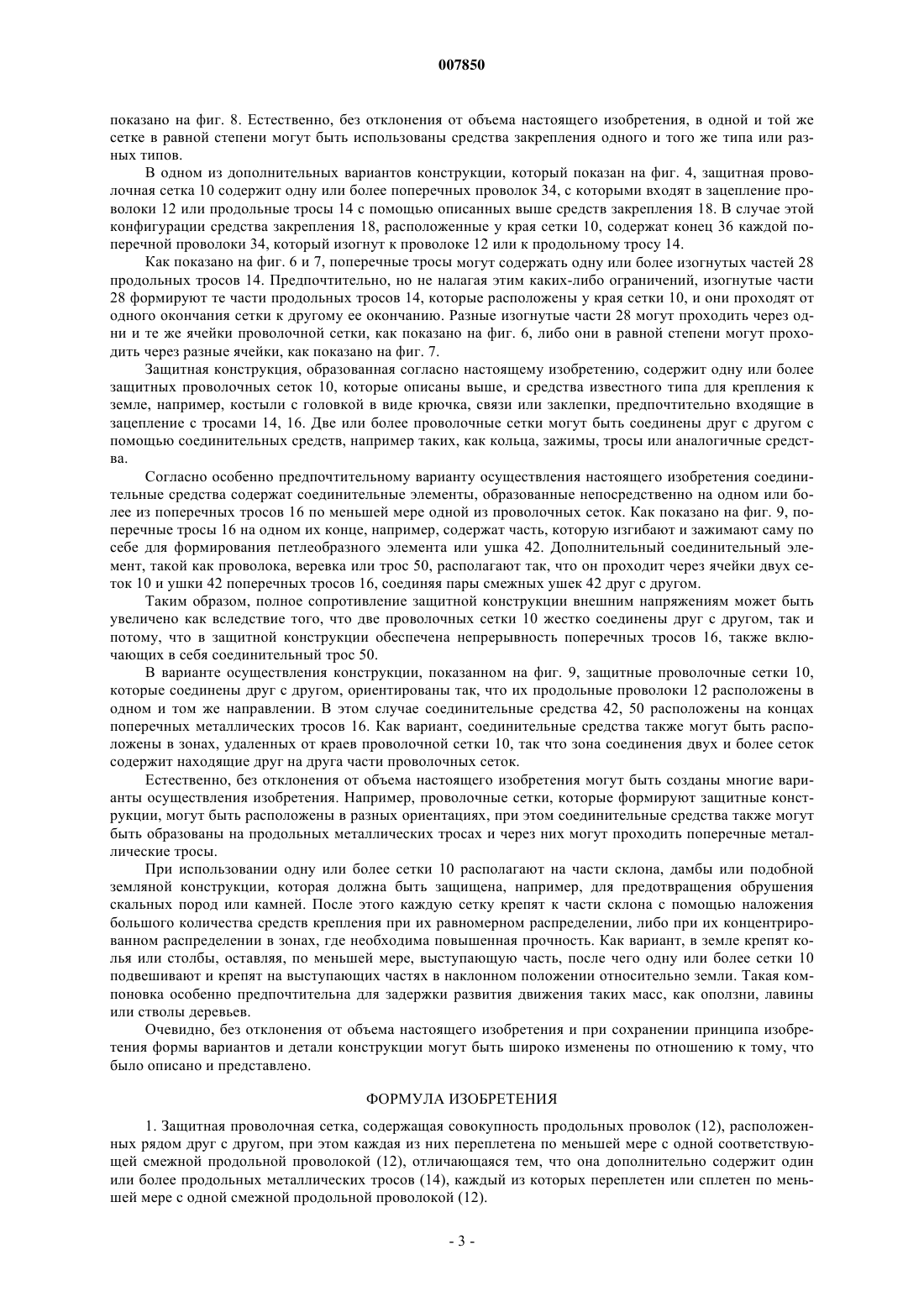

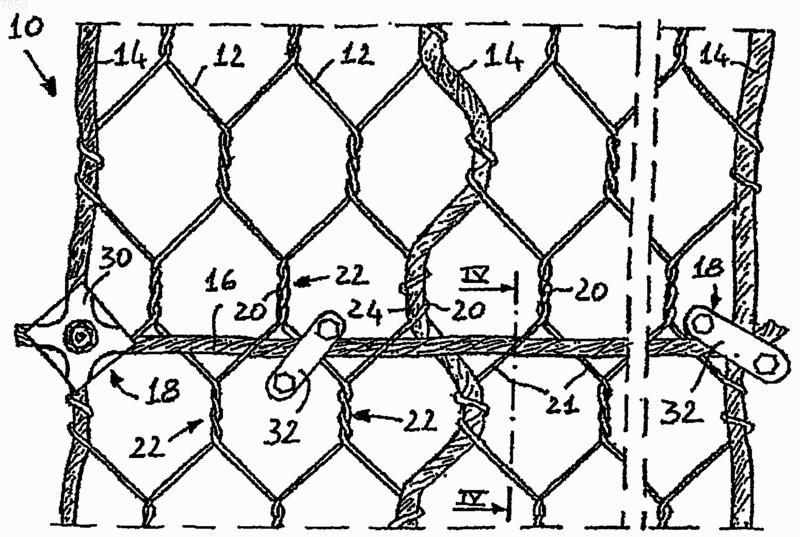

007850 Настоящее изобретение относится к области защитных проволочных сеток. Изобретение, в частности, разработано применительно к защитной проволочной сетке, содержащей совокупность продольных проволок, расположенных рядом друг с другом, при этом каждая из них переплетена, по меньшей мере, с одной смежной продольной проволокой. Настоящее изобретение также относится к защитной конструкции, содержащей по меньшей мере одну защитную проволочную сетку вышеупомянутого типа, и к применению этой защитной проволочной сетки для сооружения конструкции. В области защитных проволочных сеток известно создание защитных сеток, которые образуют из проволок, переплетенных друг с другом. Эти сетки обычно используют для создания конструкций, предназначенных для защиты дамб, каменистых склонов, либо подобных земляных сооружений для предотвращения высвобождения камней или развития оползней и лавин, которые могут подвергнуть опасности шоссейные дороги, жилища, объекты инфраструктуры, либо зоны интенсивного посещения. Известные защитные конструкции состоят из сеток вышеупомянутого типа, которые крепят к земле посредством металлических столбов или других средств закрепления, образующих узловые точки конструкции. Часто прочность известных сеток бывает недостаточной для выдерживания напряжений, которым их подвергают, поэтому необходимо налагать на сетки упрочняющие тросы или панели путем их крепления к металлическим столбам или к другим средствам закрепления. В этом случае большое количество стадий крепления сеток и тросов, либо панелей, которые обычно выполняют в труднодоступных зонах,делает установку всей защитной конструкции весьма непрактичной, вследствие чего продлевается время монтажа и неизбежно увеличиваются затраты на монтаж. Задача настоящего изобретения заключается в решении проблем, свойственных известным техническим решениям, посредством создания весьма надежной и прочной защитной сетки, использование которой позволяет легко и быстро сооружать защитные конструкции, и выполнять это с низкими затратами. Другая задача настоящего изобретения заключается в создании защитной проволочной сетки, которая представляет собой недорогую конструкцию и может быть изготовлена посредством обычной машинной операции. Для достижения указанных выше задач предметом настоящего изобретения является защитная проволочная сетка такого типа, который указан во вводной части этого описания, дополнительно содержащая один или более металлических тросов, каждый из которых переплетен по меньшей мере с одной смежной продольной проволокой. Одно из основных преимуществ настоящего изобретения заключается в определенном пределе прочности на растяжение сетки в продольном направлении включенных в нее тросов. Этот отличительный признак обеспечивает возможность сооружения защитных конструкций без дополнительных тросов или панелей, налагаемых на сетки, что позволяет уменьшить время монтажа и затраты. Другое преимущество настоящего изобретения заключается в том, что проволоки и тросы могут быть одновременно связаны в виде сетки посредством обычных машин, а это позволяет встраивать тросы в проволочную сетку путем выполнения единого процесса и распределять их в соответствии с какой-либо заранее выбранной схемой. Согласно еще одному отличительному признаку настоящего изобретения поперечные проволоки и/или металлические тросы могут быть расположены в поперечном направлении по отношению к проволокам и снаружи, либо внутри от зон переплетения, образованных частями смежных продольных проволок, которые изогнуты вокруг друг друга. Таким образом, поперечные проволоки и/или металлические тросы будут расположены с переплетением или со сплетением с одной или более из продольных проволок. Основное преимущество, которое получают от введения поперечных проволок и/или металлических тросов, заключается в повышении простым способом прочности сетки в направлении, поперечном продольным проволокам. Введение проволок и/или тросов не предполагает изменения обычного процесса изготовления сетки, а только добавляет стадию после связывания продольных проволок для получения сетки. Из последующего подробного описания, со ссылками на прилагаемые фигуры, приведенные лишь в качестве примера, не налагающего каких-либо ограничений, будут очевидны другие отличительные признаки и преимущества, при этом на фигурах представлено следующее: на фиг. 1 представлена обобщенная схема защитной проволочной сетки согласно настоящему изобретению; на фиг. 2 представлен частичный вид сверху защитной проволочной сетки согласно настоящему изобретению; на фиг. 3 представлен частичный вид сверху другой защитной проволочной сетки согласно настоящему изобретению; на фиг. 4 представлен частичный вид сверху еще одной защитной проволочной сетки согласно настоящему изобретению; на фиг. 5 представлен частичный вид в сечении по линии IV на фиг. 3;-1 007850 на фиг. 6 представлен схематический вид сверху варианта сетки согласно фиг. 3; на фиг. 7 представлен схематический вид сверху еще одного варианта защитной проволочной сетки согласно фиг. 3; на фиг. 8 представлен частичный вид сверху краевой части сетки согласно настоящему изобретению; на фиг. 9 представлен частичный вид сверху защитной конструкции, содержащей по меньшей мере две защитных проволочных сетки согласно настоящему изобретении, при этом, в частности, показана зона соединения двух сеток. Как показано на фиг. 1, защитная проволочная сетка 10, предпочтительно представляющая собой сетку двойного кручения с шестиугольными ячейками, но не налагая этим каких-либо ограничений, содержит совокупность проволок 12, которые расположены рядом друг с другом и каждая из которых переплетена по меньшей мере с одной соответствующей продольной проволокой 12. Проволоки 12 предпочтительно, но не налагая этим каких-либо ограничений, изготавливают из обычной стали, например,из стали с пределом прочности при растяжении порядка 500 МРа; естественно, указанная величина не предполагает каких-либо ограничений изобретения. Каждый из одного или более металлических тросов 14, 16 переплетен или сплетен по меньшей мере с одной смежной продольной проволокой 12. Металлические тросы 14, 16 могут быть расположены в двух предпочтительных направлениях и предпочтительно, но не налагая этим каких-либо ограничений,могут быть соединены друг с другом или с проволоками 12 с помощью средств закрепления 18. Средства закрепления 18 могут, например, быть расположены, но не налагая этим каких-либо ограничений, в каждом месте пересечения двух тросов 14, 16, либо только в некоторых местах, и предпочтительно у концов каждого троса 14, 16. Распределение средств закрепления 18 в проволочной сетке 10 фактически будет равномерным, однако средства закрепления 18 могут быть сосредоточены в заданных зонах проволочной сетки 10, если необходимо создать защитную проволочную сетку, которая содержит зоны, имеющие разную прочность поверхности. Распределение тросов 14, 16 в проволочной сетке 10 фактически также будет равномерным, однако,их положения могут быть изменены в заданных зонах. В частности, установлено, что в отношении прочности особенно предпочтительно располагать тросы 14, 16 через равные интервалы в диапазоне от 20 см до 1,5 м, при этом предпочтительные интервалы составляют 25, 40, 50 и 100 см. Однако эти величины не следует рассматривать как каким-либо образом ограничивающие изобретение. На остальных фигурах посредством примера показаны некоторые варианты осуществления изобретения, при этом для обозначения на них соответствующих элементов использованы те же самые номера позиций. Как показано на фиг. 2, защитная проволочная сетка 10 содержит совокупность продольных проволок 12, каждая из которых имеет по меньшей мере одну скрученную часть 20 и одну не скрученную часть 21, и которые расположены рядом друг с другом таким образом, чтобы определять продольное направление защитной проволочной сетки 10. Каждая проволока 12 переплетена по меньшей мере с одной другой соответствующей продольной проволокой 12, причем предпочтительно в их соответствующих скрученных частях 20. Проволочная сетка 10 дополнительно содержит один или более продольных металлических тросов 14, вставленных между проволоками 12. Продольные тросы 14 могут быть расположены между двумя проволоками 12 или вблизи одной проволоки, например, у края проволочной сетки 10. Продольные металлические тросы 14 содержат части 24, вокруг которых скручены части 20 по меньшей мере одной или более смежных проволок 12. Согласно дополнительному предпочтительному отличительному признаку настоящего изобретения продольные тросы 14 также могут содержать скрученные части, с которыми входят в зацепление продольные проволоки проволочной сетки. На фиг. 3 представлен еще один вариант осуществления настоящего изобретения, в котором защитная проволочная сетка 10, подобная сетке, показанной на фиг. 2, содержит один или более поперечных тросов 16, расположенных поперечно по отношению к продольным тросам 14. Поперечные тросы 16 переплетены или сплетены, причем по всей их длине или только на их части, с проволоками 12 и/или с продольными тросами 14 и расположены снаружи зон переплетения 22, образованных двумя скрученными частями 20 проволок 12 и/или частями 24 продольных тросов 14. Для облегчения расположения поперечного троса 16 внутри проволочной сетки 10 между проволоками 12 могут быть образованы проходы, причем, как, например, показано на фиг. 5, проходымогут быть образованы посредством соответствующих центральных изгибов в не скрученных частях 21. Путь поперечных тросов 16 через защитную проволочную сетку 10 предпочтительно, но без наложения этим каких-либо ограничений, содержит не скрученные части 21 с центральными изгибами и не скрученные части 21 без центральных изгибов, расположенные таким образом, что они чередуются друг с другом. Предпочтительно, чтобы поперечные тросы 16 были закреплены относительно проволок 12 и/или продольных тросов 14 с помощью описанных выше средств закрепления 18, а более предпочтительно с помощью фигурных пластин 30 или зажимов 32, как показано на фиг. 3, и даже более предпочтительно с помощью ушек 42, образованных непосредственно в поперечных тросах 16 или зацепленных на них, как-2 007850 показано на фиг. 8. Естественно, без отклонения от объема настоящего изобретения, в одной и той же сетке в равной степени могут быть использованы средства закрепления одного и того же типа или разных типов. В одном из дополнительных вариантов конструкции, который показан на фиг. 4, защитная проволочная сетка 10 содержит одну или более поперечных проволок 34, с которыми входят в зацепление проволоки 12 или продольные тросы 14 с помощью описанных выше средств закрепления 18. В случае этой конфигурации средства закрепления 18, расположенные у края сетки 10, содержат конец 36 каждой поперечной проволоки 34, который изогнут к проволоке 12 или к продольному тросу 14. Как показано на фиг. 6 и 7, поперечные тросы могут содержать одну или более изогнутых частей 28 продольных тросов 14. Предпочтительно, но не налагая этим каких-либо ограничений, изогнутые части 28 формируют те части продольных тросов 14, которые расположены у края сетки 10, и они проходят от одного окончания сетки к другому ее окончанию. Разные изогнутые части 28 могут проходить через одни и те же ячейки проволочной сетки, как показано на фиг. 6, либо они в равной степени могут проходить через разные ячейки, как показано на фиг. 7. Защитная конструкция, образованная согласно настоящему изобретению, содержит одну или более защитных проволочных сеток 10, которые описаны выше, и средства известного типа для крепления к земле, например, костыли с головкой в виде крючка, связи или заклепки, предпочтительно входящие в зацепление с тросами 14, 16. Две или более проволочные сетки могут быть соединены друг с другом с помощью соединительных средств, например таких, как кольца, зажимы, тросы или аналогичные средства. Согласно особенно предпочтительному варианту осуществления настоящего изобретения соединительные средства содержат соединительные элементы, образованные непосредственно на одном или более из поперечных тросов 16 по меньшей мере одной из проволочных сеток. Как показано на фиг. 9, поперечные тросы 16 на одном их конце, например, содержат часть, которую изгибают и зажимают саму по себе для формирования петлеобразного элемента или ушка 42. Дополнительный соединительный элемент, такой как проволока, веревка или трос 50, располагают так, что он проходит через ячейки двух сеток 10 и ушки 42 поперечных тросов 16, соединяя пары смежных ушек 42 друг с другом. Таким образом, полное сопротивление защитной конструкции внешним напряжениям может быть увеличено как вследствие того, что две проволочных сетки 10 жестко соединены друг с другом, так и потому, что в защитной конструкции обеспечена непрерывность поперечных тросов 16, также включающих в себя соединительный трос 50. В варианте осуществления конструкции, показанном на фиг. 9, защитные проволочные сетки 10,которые соединены друг с другом, ориентированы так, что их продольные проволоки 12 расположены в одном и том же направлении. В этом случае соединительные средства 42, 50 расположены на концах поперечных металлических тросов 16. Как вариант, соединительные средства также могут быть расположены в зонах, удаленных от краев проволочной сетки 10, так что зона соединения двух и более сеток содержит находящие друг на друга части проволочных сеток. Естественно, без отклонения от объема настоящего изобретения могут быть созданы многие варианты осуществления изобретения. Например, проволочные сетки, которые формируют защитные конструкции, могут быть расположены в разных ориентациях, при этом соединительные средства также могут быть образованы на продольных металлических тросах и через них могут проходить поперечные металлические тросы. При использовании одну или более сетки 10 располагают на части склона, дамбы или подобной земляной конструкции, которая должна быть защищена, например, для предотвращения обрушения скальных пород или камней. После этого каждую сетку крепят к части склона с помощью наложения большого количества средств крепления при их равномерном распределении, либо при их концентрированном распределении в зонах, где необходима повышенная прочность. Как вариант, в земле крепят колья или столбы, оставляя, по меньшей мере, выступающую часть, после чего одну или более сетки 10 подвешивают и крепят на выступающих частях в наклонном положении относительно земли. Такая компоновка особенно предпочтительна для задержки развития движения таких масс, как оползни, лавины или стволы деревьев. Очевидно, без отклонения от объема настоящего изобретения и при сохранении принципа изобретения формы вариантов и детали конструкции могут быть широко изменены по отношению к тому, что было описано и представлено. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитная проволочная сетка, содержащая совокупность продольных проволок (12), расположенных рядом друг с другом, при этом каждая из них переплетена по меньшей мере с одной соответствующей смежной продольной проволокой (12), отличающаяся тем, что она дополнительно содержит один или более продольных металлических тросов (14), каждый из которых переплетен или сплетен по меньшей мере с одной смежной продольной проволокой (12).-3 007850 2. Защитная проволочная сетка по п.1, отличающаяся тем, что один или более продольных металлических тросов (14) расположены между совокупностью продольных проволок (12). 3. Защитная проволочная сетка по п.2, отличающаяся тем, что она содержит большое количество продольных металлических тросов (14), расположенных через равные интервалы относительно друг друга и чередующихся с одной или более проволоками (12). 4. Защитная проволочная сетка по любому из предшествующих пунктов, отличающаяся тем, что по меньшей мере один из продольных металлических тросов (14) образует край сетки. 5. Защитная проволочная сетка по любому из предшествующих пунктов, отличающаяся тем, что она дополнительно содержит одну или более поперечных проволок (34) и/или металлических тросов(16), расположенных в поперечном направлении относительно продольных проволок (12) и снаружи зон переплетения (22), образуемых частями (20) смежных продольных проволок (12), которые изогнуты вокруг друг друга, при этом поперечные проволоки (34) и/или металлические тросы (16) переплетены или сплетены с одной или более из продольных проволок (12). 6. Защитная проволочная сетка по п.5, отличающаяся тем, что поперечные тросы (16) содержат изогнутые части продольных тросов (14). 7. Защитная проволочная сетка по п.6, отличающаяся тем, что она содержит средства закрепления(18) для крепления одной или более поперечных проволок (34) и/или металлических тросов (16) к одной или более продольным проволокам (12) и/или продольным металлическим тросам (14). 8. Защитная проволочная сетка по п.7, отличающаяся тем, что средства закрепления (18) содержат по меньшей мере одно кольцо или ушко, либо часть продольного и/или поперечного троса (14, 16), которая изогнута и прикреплена к самой себе для формирования петлеобразного элемента (42), который выполнен на продольных и/или поперечных металлических тросах (14, 16), и через который проходит по меньшей мере одна продольная проволока (12) либо один продольный или поперечный металлический трос (14, 16). 9. Защитная проволочная сетка по п.8, отличающаяся тем, что она дополнительно содержит соединительное средство (42), чтобы при использовании соединять проволочную сетку с другими защитными проволочными сетками. 10. Защитная проволочная сетка по п.9, отличающаяся тем, что соединительное средство содержит один из следующих элементов: кольца, зажимы, тросы либо эквивалентные средства. 11. Защитная проволочная сетка по п.9, отличающаяся тем, что соединительное средство содержит соединительные элементы, образованные непосредственно на одном или более поперечных тросах (16). 12. Защитная проволочная сетка по любому из предшествующих пунктов, отличающаяся тем, что она представляет собой сетку двойного кручения с шестиугольными ячейками. 13. Защитная проволочная сетка, содержащая совокупность продольных проволок (12), расположенных рядом друг с другом, причем каждая из них переплетена по меньшей мере с одной соответствующей смежной продольной проволокой (12), одни или более поперечные проволоки (34) и/или металлические тросы (16), расположенные в поперечном направлении относительно продольных проволок(12), при этом поперечные проволоки (34) и/или металлические тросы (16) переплетены или сплетены с одной или более продольными проволоками (12), отличающаяся тем, что она дополнительно содержит средства закрепления (18) для крепления одних или более поперечных проволок (34) и/или металлических тросов (16) к одной или более продольным проволокам (12). 14. Защитная проволочная сетка по п.13, отличающаяся тем, что средства закрепления (18) содержат по меньшей мере одно кольцо или ушко либо часть продольного и/или поперечного троса (14, 16),которая изогнута и прикреплена к самой себе для формирования петлеобразного элемента (42), выполненного на продольных и/или поперечных металлических тросах (14, 16), и через который проходит по меньшей мере одна продольная проволока (12), либо один поперечный металлический трос (14, 16). 15. Защитная конструкция, отличающаяся тем, что она содержит по меньшей мере одну защитную металлическую сетку (10) по любому из пп.1-14 и средства крепления для крепления сетки к склону. 16. Защитная конструкция по п.15, отличающаяся тем, что она содержит по меньшей мере две упомянутых защитных сетки (10), соединенных друг с другом соединительными средствами (42). 17. Защитная конструкция по п.16, отличающаяся тем, что соединительные средства содержат по меньшей мере один продольный и/или поперечный металлический трос (14, 16). 18. Применение защитной проволочной сетки по любому из пп.1-14 для сооружения защитной конструкции по любому из пп.15-17.
