Стенной элемент для облицовки фасадов и тому подобного

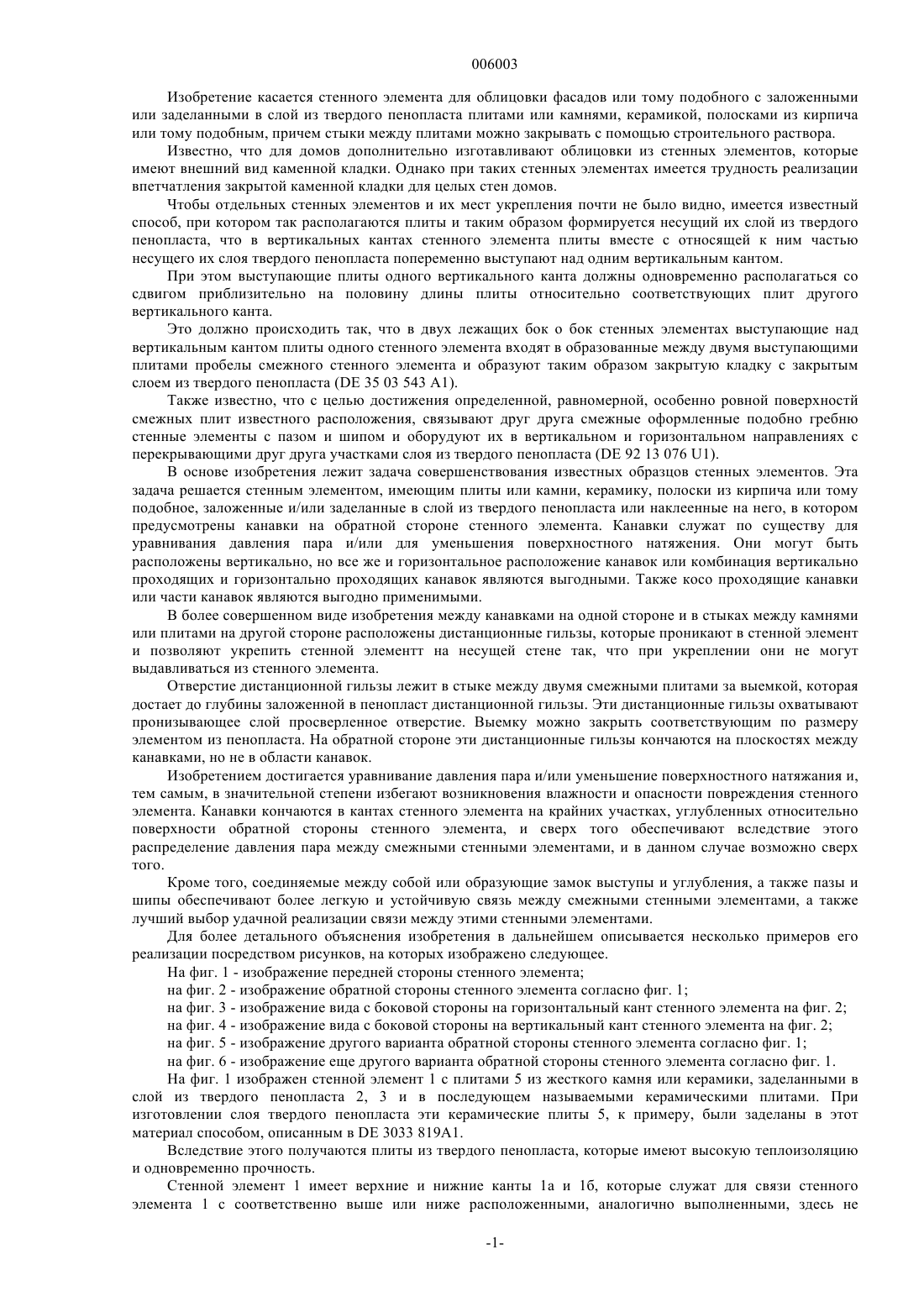

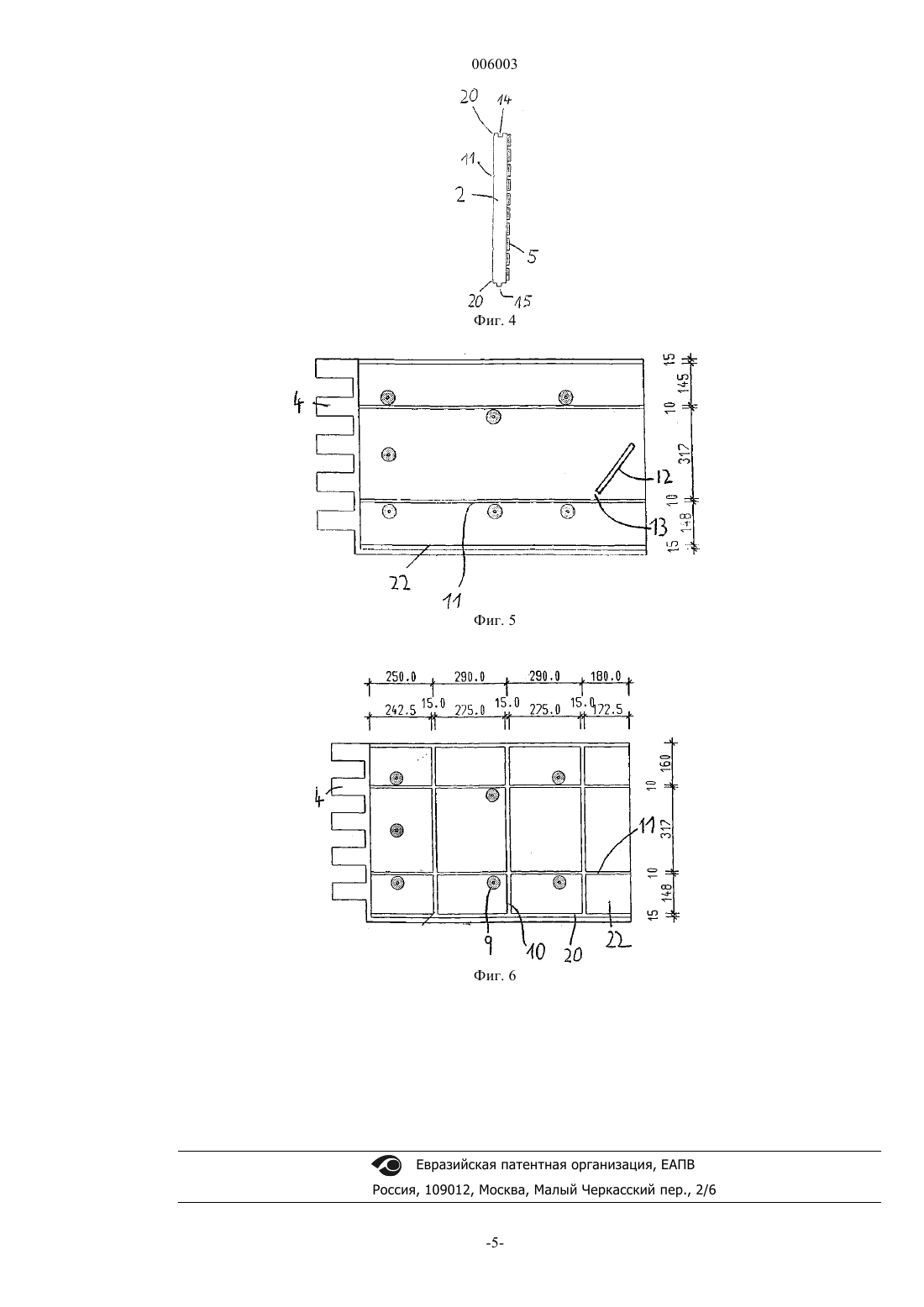

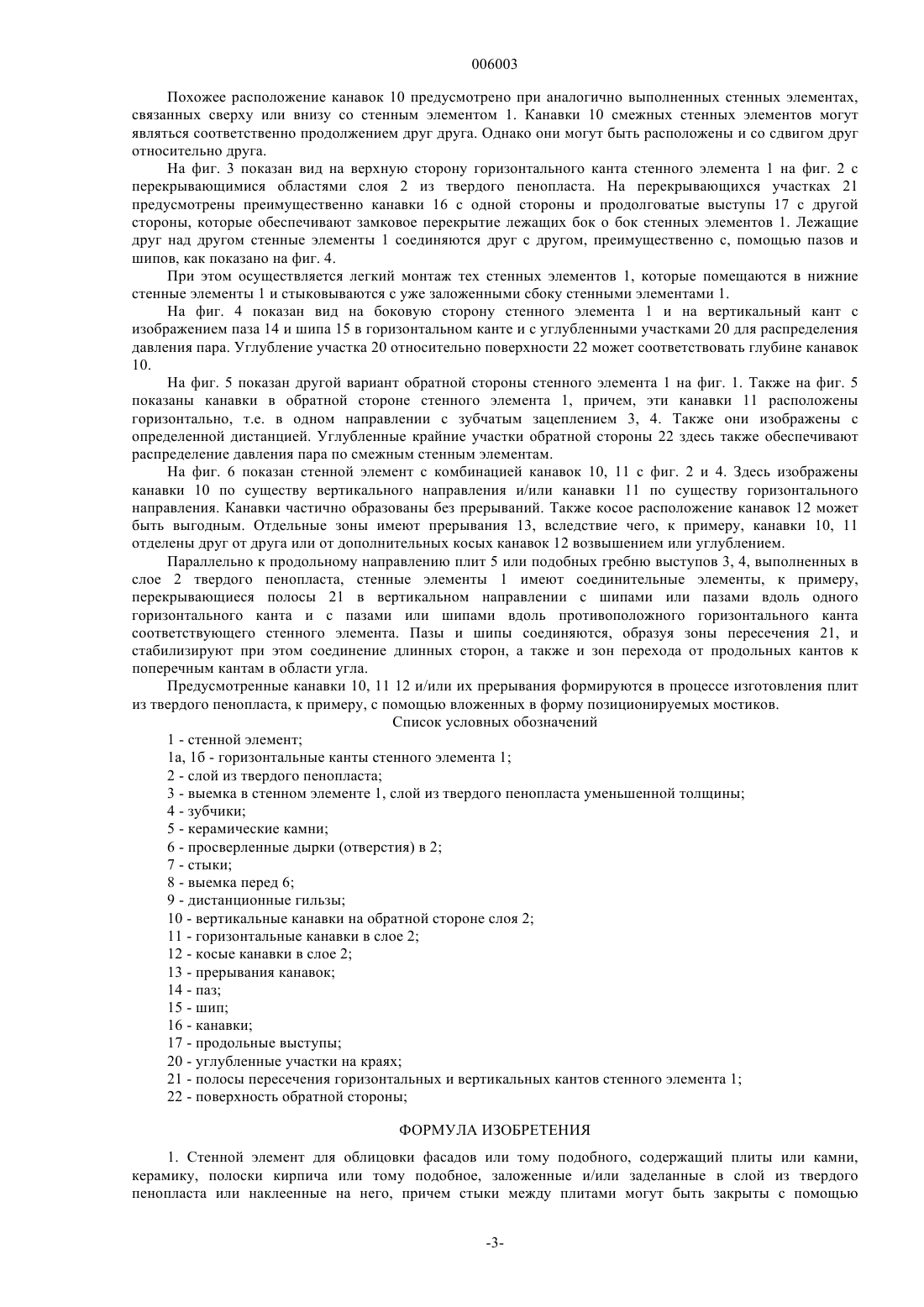

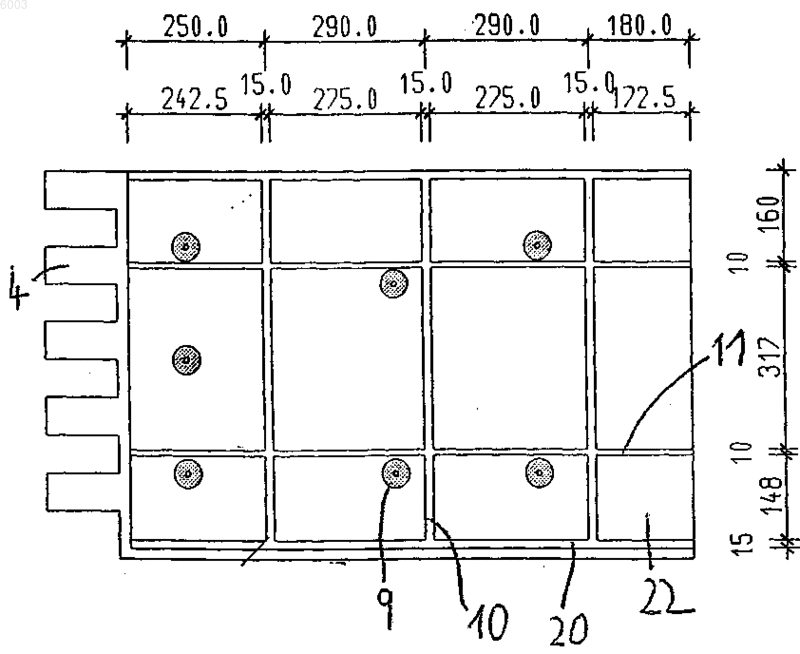

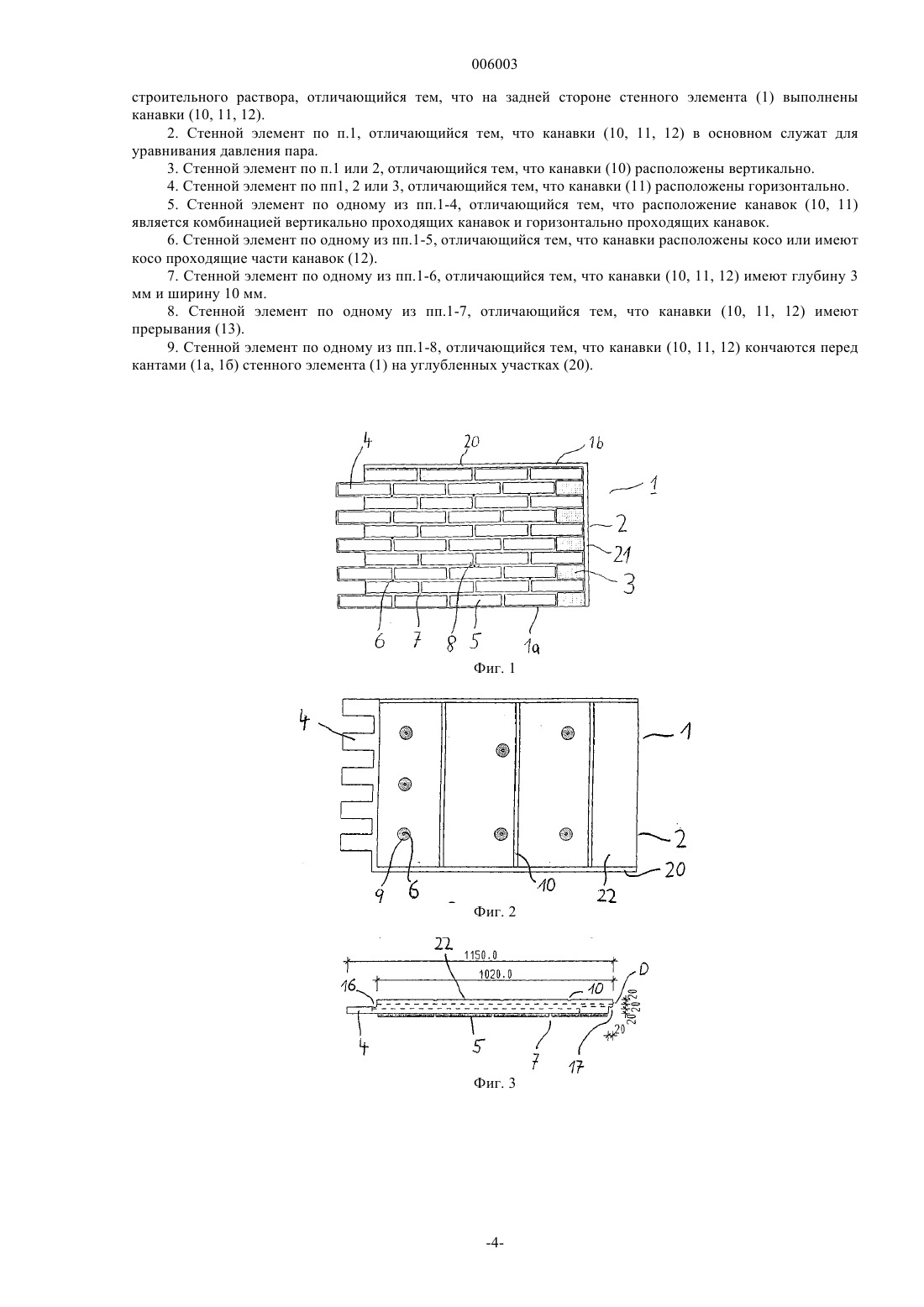

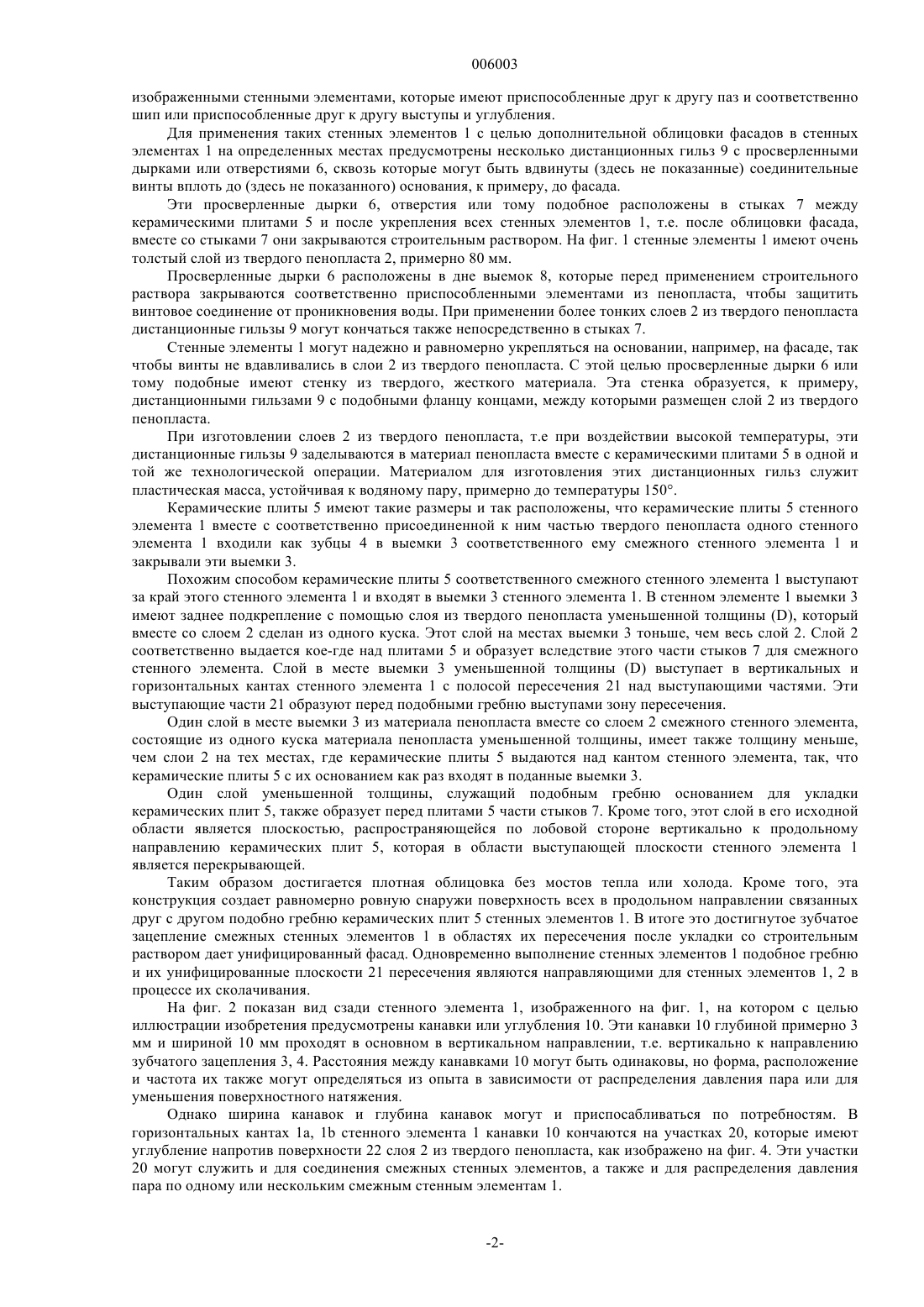

006003 Изобретение касается стенного элемента для облицовки фасадов или тому подобного с заложенными или заделанными в слой из твердого пенопласта плитами или камнями, керамикой, полосками из кирпича или тому подобным, причем стыки между плитами можно закрывать с помощью строительного раствора. Известно, что для домов дополнительно изготавливают облицовки из стенных элементов, которые имеют внешний вид каменной кладки. Однако при таких стенных элементах имеется трудность реализации впетчатления закрытой каменной кладки для целых стен домов. Чтобы отдельных стенных элементов и их мест укрепления почти не было видно, имеется известный способ, при котором так располагаются плиты и таким образом формируется несущий их слой из твердого пенопласта, что в вертикальных кантах стенного элемента плиты вместе с относящей к ним частью несущего их слоя твердого пенопласта попеременно выступают над одним вертикальным кантом. При этом выступающие плиты одного вертикального канта должны одновременно располагаться со сдвигом приблизительно на половину длины плиты относительно соответствующих плит другого вертикального канта. Это должно происходить так, что в двух лежащих бок о бок стенных элементах выступающие над вертикальным кантом плиты одного стенного элемента входят в образованные между двумя выступающими плитами пробелы смежного стенного элемента и образуют таким образом закрытую кладку с закрытым слоем из твердого пенопласта (DE 35 03 543 А 1). Также известно, что с целью достижения определенной, равномерной, особенно ровной поверхностй смежных плит известного расположения, связывают друг друга смежные оформленные подобно гребню стенные элементы с пазом и шипом и оборудуют их в вертикальном и горизонтальном направлениях с перекрывающими друг друга участками слоя из твердого пенопласта (DE 92 13 076 U1). В основе изобретения лежит задача совершенствования известных образцов стенных элементов. Эта задача решается стенным элементом, имеющим плиты или камни, керамику, полоски из кирпича или тому подобное, заложенные и/или заделанные в слой из твердого пенопласта или наклеенные на него, в котором предусмотрены канавки на обратной стороне стенного элемента. Канавки служат по существу для уравнивания давления пара и/или для уменьшения поверхностного натяжения. Они могут быть расположены вертикально, но все же и горизонтальное расположение канавок или комбинация вертикально проходящих и горизонтально проходящих канавок являются выгодными. Также косо проходящие канавки или части канавок являются выгодно применимыми. В более совершенном виде изобретения между канавками на одной стороне и в стыках между камнями или плитами на другой стороне расположены дистанционные гильзы, которые проникают в стенной элемент и позволяют укрепить стенной элементт на несущей стене так, что при укреплении они не могут выдавливаться из стенного элемента. Отверстие дистанционной гильзы лежит в стыке между двумя смежными плитами за выемкой, которая достает до глубины заложенной в пенопласт дистанционной гильзы. Эти дистанционные гильзы охватывают пронизывающее слой просверленное отверстие. Выемку можно закрыть соответствующим по размеру элементом из пенопласта. На обратной стороне эти дистанционные гильзы кончаются на плоскостях между канавками, но не в области канавок. Изобретением достигается уравнивание давления пара и/или уменьшение поверхностного натяжания и,тем самым, в значительной степени избегают возникновения влажности и опасности повреждения стенного элемента. Канавки кончаются в кантах стенного элемента на крайних участках, углубленных относительно поверхности обратной стороны стенного элемента, и сверх того обеспечивают вследствие этого распределение давления пара между смежными стенными элементами, и в данном случае возможно сверх того. Кроме того, соединяемые между собой или образующие замок выступы и углубления, а также пазы и шипы обеспечивают более легкую и устойчивую связь между смежными стенными элементами, а также лучший выбор удачной реализации связи между этими стенными элементами. Для более детального объяснения изобретения в дальнейшем описывается несколько примеров его реализации посредством рисунков, на которых изображено следующее. На фиг. 1 - изображение передней стороны стенного элемента; на фиг. 2 - изображение обратной стороны стенного элемента согласно фиг. 1; на фиг. 3 - изображение вида с боковой стороны на горизонтальный кант стенного элемента на фиг. 2; на фиг. 4 - изображение вида с боковой стороны на вертикальный кант стенного элемента на фиг. 2; на фиг. 5 - изображение другого варианта обратной стороны стенного элемента согласно фиг. 1; на фиг. 6 - изображение еще другого варианта обратной стороны стенного элемента согласно фиг. 1. На фиг. 1 изображен стенной элемент 1 с плитами 5 из жесткого камня или керамики, заделанными в слой из твердого пенопласта 2, 3 и в последующем называемыми керамическими плитами. При изготовлении слоя твердого пенопласта эти керамические плиты 5, к примеру, были заделаны в этот материал способом, описанным в DE 3033 819 А 1. Вследствие этого получаются плиты из твердого пенопласта, которые имеют высокую теплоизоляцию и одновременно прочность. Стенной элемент 1 имеет верхние и нижние канты 1 а и 1 б, которые служат для связи стенного элемента 1 с соответственно выше или ниже расположенными, аналогично выполненными, здесь не-1 006003 изображенными стенными элементами, которые имеют приспособленные друг к другу паз и соответственно шип или приспособленные друг к другу выступы и углубления. Для применения таких стенных элементов 1 с целью дополнительной облицовки фасадов в стенных элементах 1 на определенных местах предусмотрены несколько дистанционных гильз 9 с просверленными дырками или отверстиями 6, сквозь которые могут быть вдвинуты (здесь не показанные) соединительные винты вплоть до (здесь не показанного) основания, к примеру, до фасада. Эти просверленные дырки 6, отверстия или тому подобное расположены в стыках 7 между керамическими плитами 5 и после укрепления всех стенных элементов 1, т.е. после облицовки фасада,вместе со стыками 7 они закрываются строительным раствором. На фиг. 1 стенные элементы 1 имеют очень толстый слой из твердого пенопласта 2, примерно 80 мм. Просверленные дырки 6 расположены в дне выемок 8, которые перед применением строительного раствора закрываются соответственно приспособленными элементами из пенопласта, чтобы защитить винтовое соединение от проникновения воды. При применении более тонких слоев 2 из твердого пенопласта дистанционные гильзы 9 могут кончаться также непосредственно в стыках 7. Стенные элементы 1 могут надежно и равномерно укрепляться на основании, например, на фасаде, так чтобы винты не вдавливались в слои 2 из твердого пенопласта. С этой целью просверленные дырки 6 или тому подобные имеют стенку из твердого, жесткого материала. Эта стенка образуется, к примеру,дистанционными гильзами 9 с подобными фланцу концами, между которыми размещен слой 2 из твердого пенопласта. При изготовлении слоев 2 из твердого пенопласта, т.е при воздействии высокой температуры, эти дистанционные гильзы 9 заделываются в материал пенопласта вместе с керамическими плитами 5 в одной и той же технологической операции. Материалом для изготовления этих дистанционных гильз служит пластическая масса, устойчивая к водяному пару, примерно до температуры 150. Керамические плиты 5 имеют такие размеры и так расположены, что керамические плиты 5 стенного элемента 1 вместе с соответственно присоединенной к ним частью твердого пенопласта одного стенного элемента 1 входили как зубцы 4 в выемки 3 соответственного ему смежного стенного элемента 1 и закрывали эти выемки 3. Похожим способом керамические плиты 5 соответственного смежного стенного элемента 1 выступают за край этого стенного элемента 1 и входят в выемки 3 стенного элемента 1. В стенном элементе 1 выемки 3 имеют заднее подкрепление с помощью слоя из твердого пенопласта уменьшенной толщины (D), который вместе со слоем 2 сделан из одного куска. Этот слой на местах выемки 3 тоньше, чем весь слой 2. Слой 2 соответственно выдается кое-где над плитами 5 и образует вследствие этого части стыков 7 для смежного стенного элемента. Слой в месте выемки 3 уменьшенной толщины (D) выступает в вертикальных и горизонтальных кантах стенного элемента 1 с полосой пересечения 21 над выступающими частями. Эти выступающие части 21 образуют перед подобными гребню выступами зону пересечения. Один слой в месте выемки 3 из материала пенопласта вместе со слоем 2 смежного стенного элемента,состоящие из одного куска материала пенопласта уменьшенной толщины, имеет также толщину меньше,чем слои 2 на тех местах, где керамические плиты 5 выдаются над кантом стенного элемента, так, что керамические плиты 5 с их основанием как раз входят в поданные выемки 3. Один слой уменьшенной толщины, служащий подобным гребню основанием для укладки керамических плит 5, также образует перед плитами 5 части стыков 7. Кроме того, этот слой в его исходной области является плоскостью, распространяющейся по лобовой стороне вертикально к продольному направлению керамических плит 5, которая в области выступающей плоскости стенного элемента 1 является перекрывающей. Таким образом достигается плотная облицовка без мостов тепла или холода. Кроме того, эта конструкция создает равномерно ровную снаружи поверхность всех в продольном направлении связанных друг с другом подобно гребню керамических плит 5 стенных элементов 1. В итоге это достигнутое зубчатое зацепление смежных стенных элементов 1 в областях их пересечения после укладки со строительным раствором дает унифицированный фасад. Одновременно выполнение стенных элементов 1 подобное гребню и их унифицированные плоскости 21 пересечения являются направляющими для стенных элементов 1, 2 в процессе их сколачивания. На фиг. 2 показан вид сзади стенного элемента 1, изображенного на фиг. 1, на котором с целью иллюстрации изобретения предусмотрены канавки или углубления 10. Эти канавки 10 глубиной примерно 3 мм и шириной 10 мм проходят в основном в вертикальном направлении, т.е. вертикально к направлению зубчатого зацепления 3, 4. Расстояния между канавками 10 могут быть одинаковы, но форма, расположение и частота их также могут определяться из опыта в зависимости от распределения давления пара или для уменьшения поверхностного натяжения. Однако ширина канавок и глубина канавок могут и приспосабливаться по потребностям. В горизонтальных кантах 1a, 1b стенного элемента 1 канавки 10 кончаются на участках 20, которые имеют углубление напротив поверхности 22 слоя 2 из твердого пенопласта, как изображено на фиг. 4. Эти участки 20 могут служить и для соединения смежных стенных элементов, а также и для распределения давления пара по одному или нескольким смежным стенным элементам 1.-2 006003 Похожее расположение канавок 10 предусмотрено при аналогично выполненных стенных элементах,связанных сверху или внизу со стенным элементом 1. Канавки 10 смежных стенных элементов могут являться соответственно продолжением друг друга. Однако они могут быть расположены и со сдвигом друг относительно друга. На фиг. 3 показан вид на верхную сторону горизонтального канта стенного элемента 1 на фиг. 2 с перекрывающимися областями слоя 2 из твердого пенопласта. На перекрывающихся участках 21 предусмотрены преимущественно канавки 16 с одной стороны и продолговатые выступы 17 с другой стороны, которые обеспечивают замковое перекрытие лежащих бок о бок стенных элементов 1. Лежащие друг над другом стенные элементы 1 соединяются друг с другом, преимущественно с, помощью пазов и шипов, как показано на фиг. 4. При этом осуществляется легкий монтаж тех стенных элементов 1, которые помещаются в нижние стенные элементы 1 и стыковываются с уже заложенными сбоку стенными элементами 1. На фиг. 4 показан вид на боковую сторону стенного элемента 1 и на вертикальный кант с изображением паза 14 и шипа 15 в горизонтальном канте и с углубленными участками 20 для распределения давления пара. Углубление участка 20 относительно поверхности 22 может соответствовать глубине канавок 10. На фиг. 5 показан другой вариант обратной стороны стенного элемента 1 на фиг. 1. Также на фиг. 5 показаны канавки в обратной стороне стенного элемента 1, причем, эти канавки 11 расположены горизонтально, т.е. в одном направлении с зубчатым зацеплением 3, 4. Также они изображены с определенной дистанцией. Углубленные крайние участки обратной стороны 22 здесь также обеспечивают распределение давления пара по смежным стенным элементам. На фиг. 6 показан стенной элемент с комбинацией канавок 10, 11 с фиг. 2 и 4. Здесь изображены канавки 10 по существу вертикального направления и/или канавки 11 по существу горизонтального направления. Канавки частично образованы без прерываний. Также косое расположение канавок 12 может быть выгодным. Отдельные зоны имеют прерывания 13, вследствие чего, к примеру, канавки 10, 11 отделены друг от друга или от дополнительных косых канавок 12 возвышением или углублением. Параллельно к продольному направлению плит 5 или подобных гребню выступов 3, 4, выполненных в слое 2 твердого пенопласта, стенные элементы 1 имеют соединительные элементы, к примеру,перекрывающиеся полосы 21 в вертикальном направлении с шипами или пазами вдоль одного горизонтального канта и с пазами или шипами вдоль противоположного горизонтального канта соответствующего стенного элемента. Пазы и шипы соединяются, образуя зоны пересечения 21, и стабилизируют при этом соединение длинных сторон, а также и зон перехода от продольных кантов к поперечным кантам в области угла. Предусмотренные канавки 10, 11 12 и/или их прерывания формируются в процессе изготовления плит из твердого пенопласта, к примеру, с помощью вложенных в форму позиционируемых мостиков. Список условных обозначений 1 - стенной элемент; 1 а, 1 б - горизонтальные канты стенного элемента 1; 2 - слой из твердого пенопласта; 3 - выемка в стенном элементе 1, слой из твердого пенопласта уменьшенной толщины; 4 - зубчики; 5 - керамические камни; 6 - просверленные дырки (отверстия) в 2; 7 - стыки; 8 - выемка перед 6; 9 - дистанционные гильзы; 10 - вертикальные канавки на обратной стороне слоя 2; 11 - горизонтальные канавки в слое 2; 12 - косые канавки в слое 2; 13 - прерывания канавок; 14 - паз; 15 - шип; 16 - канавки; 17 - продольные выступы; 20 - углубленные участки на краях; 21 - полосы пересечения горизонтальных и вертикальных кантов стенного элемента 1; 22 - поверхность обратной стороны; ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Стенной элемент для облицовки фасадов или тому подобного, содержащий плиты или камни,керамику, полоски кирпича или тому подобное, заложенные и/или заделанные в слой из твердого пенопласта или наклеенные на него, причем стыки между плитами могут быть закрыты с помощью-3 006003 строительного раствора, отличающийся тем, что на задней стороне стенного элемента (1) выполнены канавки (10, 11, 12). 2. Стенной элемент по п.1, отличающийся тем, что канавки (10, 11, 12) в основном служат для уравнивания давления пара. 3. Стенной элемент по п.1 или 2, отличающийся тем, что канавки (10) расположены вертикально. 4. Стенной элемент по пп 1, 2 или 3, отличающийся тем, что канавки (11) расположены горизонтально. 5. Стенной элемент по одному из пп.1-4, отличающийся тем, что расположение канавок (10, 11) является комбинацией вертикально проходящих канавок и горизонтально проходящих канавок. 6. Стенной элемент по одному из пп.1-5, отличающийся тем, что канавки расположены косо или имеют косо проходящие части канавок (12). 7. Стенной элемент по одному из пп.1-6, отличающийся тем, что канавки (10, 11, 12) имеют глубину 3 мм и ширину 10 мм. 8. Стенной элемент по одному из пп.1-7, отличающийся тем, что канавки (10, 11, 12) имеют прерывания (13). 9. Стенной элемент по одному из пп.1-8, отличающийся тем, что канавки (10, 11, 12) кончаются перед кантами (1 а, 1 б) стенного элемента (1) на углубленных участках (20).
