Инъекционное устройство

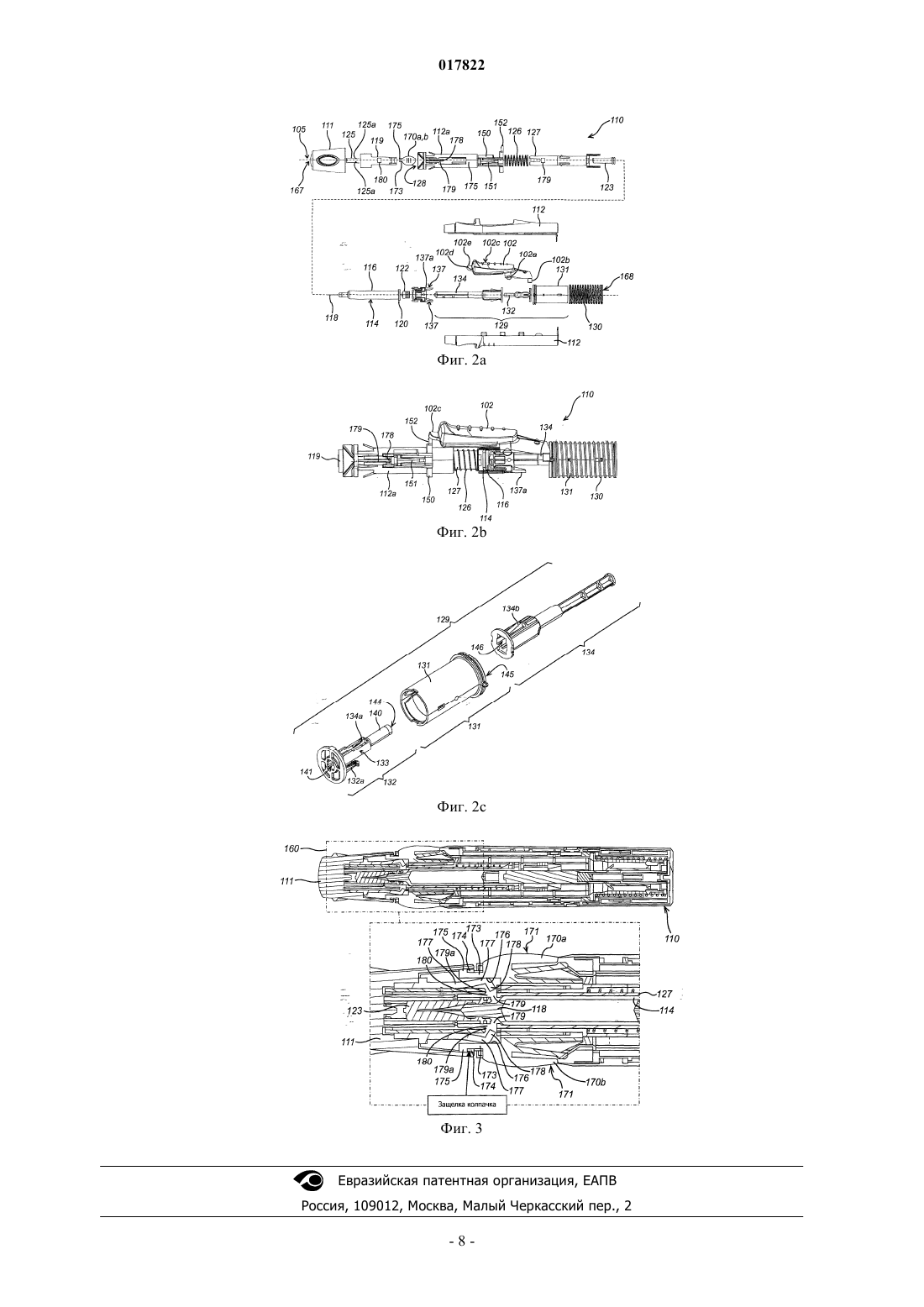

Инъекционное устройство содержит механизм фиксации в форме двух кнопок (170),расположенных на переднем конце инъекционного устройства. В положении зацепления механизм фиксации не допускает снятия колпачка (111) с инъекционного устройства и в положении расцепления не допускает перемещения оправы (127) шприца, служащей держателем шприца, но допускает снятие колпачка с корпуса. Данное решение помогает не допустить повреждения шприца до приведения в действие инъекционного устройства. Дженнингз Дуглас Иван (GB) Медведев В.Н. (RU)(71)(73) Заявитель и патентовладелец: ЦИЛАГ ГМБХ ИНТЕРНЭШНЛ (CH) Изобретение относится к инъекционному устройству такого типа, которое содержит шприц, и которое выдвигает шприц, вытесняет его содержимое и затем автоматически отводит его назад. Уровень техники Инъекционные устройства предложены в заявках WO 95/35126 и ЕР-А-0516473. В данных устройствах применяют приводную пружину и некий вид разъединяющего механизма, который освобождает шприц от действия приводной пружины, как только его содержимое считается вытесненным, чтобы создать возможность его отведения возвратной пружиной. Как правило, возвратная пружина является сравнительно слабой, так ее возвратное усилие должно преодолеваться приводной пружиной, даже когда приводная пружина воздействует на различные компоненты инъекционного устройства и шприц в ходе цикла инъекции. Данная особенность может создать проблему, когда инъекционное устройство используют с герметичными шприцами для подкожных инъекций, которые обычно содержат герметично закрытые крышку, защитную гильзу или "чехол" иглы, которая(ый) закрывает иглу для подкожных инъекций и обеспечивает стерильность содержимого шприца. Конечно, стерильность содержимого шприца необходимо сохранять до момента введения, и, как должно быть очевидно, это означает для устройств, которые предназначены для одноразового использования,что чехол следует снимать, когда шприц находится внутри инъекционного устройства. Обычно, действие, необходимое для снятия чехла со шприца, состоит в простом стягивании чехла со шприца, для чего требуется усилие свыше 20 Н. Такое усилие значительно больше, чем возвратное усилие возвратной пружины, так что шприц будет вытягиваться из инъекционного устройства, когда чехол будут снимать, и, когда чехол отойдет, шприц будет резко возвращаться на место. Подобная операция не является наилучшим способом обращения со шприцом. Удар может повредить шприц, возможно повреждение иглы, и возможны проблемы с повторным сцеплением шприца с компонентами инъекционного устройства, предназначенными для воздействия на шприц. Даже в случаях, когда возвратная пружина отсутствует, например, когда шприц удерживается на месте силой трения с компонентами инъекционного устройства, все же будет возникать проблема сдвигания шприца на компонентах инъекционного устройства, предназначенных для воздействия на шприц. Кроме того, существует проблема с тем, что шприц, в общем, способен к перемещению в направлении из инъекционного устройства. Случайное приведение в действие приводной пружины вследствие механического повреждения разъединяющего механизма приводной пружины (например, спускового элемента) может произойти, например, при падении устройства на твердую поверхность. Упомянутое случайное приведение в действие может вызвать ненамеренное выдвижение шприца из устройства и вытеснение содержимого шприца. Данная случайность может обнажить иглу шприца и повысить риск нечаянных укола кожи и/или инфицирования. Сущность изобретения Инъекционное устройство в соответствии с настоящим изобретением предназначено для решения вышеупомянутых проблем. В соответствии с первым аспектом настоящего изобретения, предлагается инъекционное устройство, содержащее корпус, выполненный с возможностью вмещения шприца, содержащего выпускную насадку, при этом, шприц способен к перемещению вдоль продольной оси корпуса, между отведенным положением, в котором выпускная насадка содержится в корпусе, и выдвинутым положением, в котором выпускная насадка выступает из корпуса через выпускное отверстие; колпачок, расположенный с возможностью съема поверх выпускного отверстия; оправу шприца, выполненную, с возможностью поддержки шприца, когда его продвигают; и механизм фиксации, который выполнен с возможностью, в положении зацепления, предотвращения снятия колпачка с корпуса и, в положении расцепления, предотвращения перемещения оправы шприца к выпускному отверстию относительно корпуса, но допуска снятия колпачка с корпуса. Таким образом, оправа шприца и шприц застопорены на месте после расцепления механизма фиксации, что позволяет снять колпачок в то время, как вытягивание шприца вперед заблокировано, когда колпачок снимают. Устройство можно привести в рабочее состояние посредством расцепления механизма фиксации, снятия колпачка и повторного зацепления механизма фиксации после того, как колпачок снят. Данное решение исключает нанесение ущерба шприцу и его содержимому, поскольку обеспечивает невозможность перемещения оправы шприца и шприца, когда снимают колпачок. В предпочтительном варианте, механизм фиксации содержит по меньшей мере один фиксирующий компонент, который перемещается между положением зацепления и положением расцепления. В более предпочтительном варианте, инъекционное устройство может содержать два фиксирующих компонента, при этом фиксирующие компоненты расположены на противоположных сторонах корпуса. Каждый фиксирующий компонент может содержать кнопку, которая выступает через внешнюю поверхность корпуса, и каждый фиксирующий компонент расцепляют посредством приложения давления к его соответствующей кнопке. В предпочтительном варианте давление прилагается в направлении не вдоль продольной оси. В одном варианте осуществления настоящего изобретения каждый фиксирующий компонент содержит упругий элемент, который упирается в корпус и поддерживает механизм фиксации в его положе-1 017822 нии зацепления, когда к его соответствующей кнопке не прилагается давления. Каждый фиксирующий компонент может содержать фиксирующую лапку, имеющую выступ, который сцепляется с уступом на колпачке, когда фиксирующий компонент находится в его положении зацепления. В предпочтительном варианте, корпус инъекционного устройства может содержать по меньшей мере одну упругую лапку, соответствующую каждому фиксирующему компоненту, при этом каждая упругая лапка выполнена с возможностью сцепления с оправой шприца, причем упругая лапка находится под воздействием соответствующего ей фиксирующего компонента в его положении расцепления, чтобы сцепляться с оправой шприца и тем самым не допускать перемещения оправы шприца относительно корпуса, причем каждый фиксирующий компонент не воздействует на соответствующую ему упругую лапку, когда он находится в его положении зацепления. В предпочтительном варианте каждая упругая лапка содержит выступ и оправа шприца содержит вырез, соответствующий каждому выступу, при этом каждый выступ входит в зацепление с соответствующим ему вырезом на оправе шприца, когда соответствующий упомянутому выступу фиксирующий компонент находится в его положении расцепления для фиксации оправы шприца к корпусу. Каждый выступ может содержать первую упорную поверхность, способную к сцеплению с соответствующей второй упорной поверхностью на краю выреза на оправе шприца, когда соответствующий упомянутому выступу фиксирующий компонент находится в его положении расцепления, и к оправе шприца прилагается усилие для перемещения упомянутой оправы к выпускному отверстию вдоль продольной оси. В предпочтительном варианте механизм фиксации расположен около выпускного отверстия. В предпочтительном варианте колпачок содержит корпус и втулку, расположенную внутри корпуса и зафиксированную относительно корпуса. В предпочтительном варианте защитная гильза иглы расположена с возможностью съема поверх выпускной насадки. В предпочтительном варианте защитная гильза иглы может быть соединена с колпачком так, что защитная гильза иглы снимается с выпускной насадки во время съема колпачка с корпуса. Кроме того, колпачок может содержать фиксатор защитной гильзы, выполненный с возможностью захвата защитной гильзы иглы, при этом фиксатор защитной гильзы расположен внутри втулки. В соответствии со вторым аспектом настоящего изобретения, предлагается способ снятия колпачка с инъекционного устройства, содержащего корпус и шприц, расположенный в корпусе, при этом шприц способен к перемещению вдоль продольной оси корпуса между отведенным положением, в котором выпускная насадка содержится в корпусе, и выдвинутым положением, в котором выпускная насадка выступает из корпуса через выпускное отверстие, колпачок расположен поверх выпускного отверстия и соединен с защитной гильзой иглы шприца, и способ содержит следующие этапы: прилагают давление к поверхности кнопки, расположенной на фиксирующем компоненте, для перемещения фиксирующего компонента в положение расцепления так, что фиксирующий компонент больше не зацепляет колпачок и, тем самым, допускает его снятие с корпуса, причем фиксирующий компонент зацепляет колпачок в его положении зацепления, чтобы не допускать снятия колпачка; и перемещают колпачок вдоль продольной оси от выпускного отверстия так, чтобы вывести защитную гильзу иглы вдоль продольной оси из выпускного отверстия и, тем самым, отцепить упомянутую гильзу от выпускной насадки, тогда, как фиксирующий компонент в его положении расцепления не допускает перемещения шприца вдоль продольной оси. Краткое описание чертежей Ниже приведено описание изобретения для примера со ссылкой на прилагаемые чертежи, на которых фиг. 1 а - вид справа инъекционного устройства в соответствии с настоящим изобретением; фиг. 1b - вид в перспективе инъекционного устройства, показанного на фиг. 1, со снятым колпачком; фиг. 1 с - вид в перспективе колпачка инъекционного устройства, показанного на фиг. 1; фиг. 2 а - вид справа с пространственным разделением компонентов инъекционного устройства, показанного на фиг. 1; фиг. 2b - вид справа сборки из компонентов инъекционного устройства, показанного на фиг. 1; фиг. 2 с - вид в перспективе многокомпонентного привода, используемого в инъекционном устройстве, показанном на фиг. 1; фиг. 3 - вид в разрезе инъекционного устройства, показанного на фиг. 1. Подробное описание чертежей На фиг. 1 а представлен вид справа инъекционного устройства 110 в соответствии с настоящим изобретением. Инъекционное устройство 110 содержит корпус 112, колпачок 111, который можно снимать с проксимального конца 167 корпуса 112, и спусковую кнопку 102. Другие части устройства подробно описаны ниже. Фиксирующий компонент 170 а, 170b расположен с каждой из двух сторон корпуса 112 и выступает через корпус. На фиг. 1b представлен вид в перспективе инъекционного устройства 110 в соответствии с настоящим изобретением, когда колпачок (не показанный) снят с конца упомянутого устройства. Конец корпуса 112 содержит выпускное отверстие 128, из которого, как можно видеть, продолжается наружу конец втулки 119. На фиг. 1 с представлен вид в перспективе колпачка 111 инъекционного устройства 110 в соответствии с настоящим изобретением. Колпачок 111 имеет центральный выступ 121, который устанавливается внутри втулки 119, когда колпачок 111 установлен на корпусе 112. На фиг. 2 а представлен вид справа с пространственным разделением компонентов инъекционного устройства 110 в соответствии с настоящим изобретением, и на фиг. 2b представлен вид справа сборки из компонентов инъекционного устройства 110 в соответствии с настоящим изобретением, без корпуса 112 или колпачка 111. Как показано, инъекционное устройство 110 содержит шприц 114 для подкожных инъекций традиционного типа, содержащий корпус 116 шприца, закачивающийся выпускной насадкой на одном конце, в частности, иглой 118 для подкожных инъекций, и фланцем 120 на другом конце. Традиционный плунжер, который обычно применялся бы для вытеснения содержимого шприца 114 вручную, удален и заменен приводным элементом (называемым далее вторым приводным элементом 134), который контактирует с пробкой 122 в шприце 114. Пробка 122 ограничивает подлежащее введению лекарство (не показанное) внутри корпуса 116 шприца. Хотя показанный шприц относится к типу шприцов для подкожного введения, такой тип не обязателен. С инъекционным устройством в соответствии с настоящим изобретением можно также применять чрескожные или баллистические кожные и подкожные шприцы. Как показано, инъекционное устройство 110 содержит возвратную пружину 126, которая поджимает шприц 114 из выдвинутого положения, в котором игла 118 выступает из отверстия 128 в гильзовом наконечнике 112 а корпуса 112, в отведенное положение, в котором игла 118 содержится в корпусе 112. Возвратная пружина 126 воздействует на шприц 114 через посредство оправы 127 шприца. Шприц 114 способен к перемещению вдоль продольной оси 105 инъекционного устройства 110, которая продолжается по центру по длине инъекционного устройства 110 от выпускного отверстия 128 на его проксимальном конце 167 до дистального конца 168. Внутри корпуса, на его дистальном конце 168, содержится приводной элемент, который, в данном случае, имеет форму приводной пружины 130 сжатия. Приводное усилие от приводной пружины 130 передается через многокомпонентный привод 12 9 на шприц 114, чтобы продвинуть шприц из его отведенного положения в его выдвинутое положение и вытеснить его содержимое через иглу 118. Привод 129 выполняет данную задачу путем воздействия непосредственно на лекарство и шприц 114. Гидростатические силы, действующие через лекарство, и, в меньшей степени, статическое трение между пробкой 122 и корпусом 116 шприца сначала обеспечивают их совместное выдвижение, пока возвратная пружина 126 не сжимается до предела на оправе 127 шприца, или не встречается некоторое другое препятствие(не показанное), которое препятствует движению упомянутой оправы. На фиг. 2 с представлен вид в перспективе с пространственным разделением компонентов многокомпонентного привода 129. Многокомпонентный привод 129 между приводной пружиной 130 и шприцом 114 состоит из трех основных компонентов. Приводная втулка 131 воспринимает приводное усилие от приводной пружины 130 и передает его замедляющему поршню 133 на первом приводном элементе 132. Данный элемент, в свою очередь, передает приводное усилие второму элементу 134. Как видно из фиг. 2 с, первый приводной элемент 132 содержит полый шток 140, внутренняя полость которого формирует сборную камеру 141, сообщающуюся с отводным каналом 144, который продолжается от сборной камеры: 141 через конец штока 140. Второй приводной элемент 134 содержит глухое отверстие 146, которое открыто на одном конце для вмещения штока 140 и закрыто на другом конце. Следует понимать, что отверстие 146 и шток 140 образуют резервуар для текучей среды, внутри которого содержится амортизаторная текучая среда. На боковой стороне корпуса 112 обеспечена спусковая кнопка 102, которая, в положении сцепления с проксимальным концом 145 приводной втулки 131, служит для удерживания приводной пружины 130 в сжатом состоянии, посредством контакта между стопорной поверхностью 102b и приводной втулкой 131, когда спусковая кнопка 102 находится в незадействованном положении. Спусковая кнопка 102 может поворачиваться на корпусе 112 вокруг шарнирного элемента 102 а. Когда на поверхность 102 с для привода в действие на спусковой кнопке 102 оказывают направленное вниз давление (т.е. давление, направленное в корпус 112), стопорная поверхность 102b перемещается вверх в направлении от продольной оси 105. В данном задействованном положении спусковой кнопки 102, стопорная поверхность 102b расцепляется с приводной втулкой 131, что позволяет приводной втулке 131 перемещаться относительно корпуса 112 к выпускному отверстию 128 под действием приводной пружины 130. Скользящая втулка 119 способна к перемещению из ее выдвинутого положения (показанного на фиг. 1b), в котором она выступает из выпускного отверстия 128 в отведенное положение в гильзовом наконечнике 112 а корпуса 112. Скользящая втулка 119 соединена с элементом 150 запирания спусковой кнопки, который содержит упругие лапки 151, которые поджимают скользящую втулку 119 в ее выдвинутое положение, в котором ее конец выступает из торца гильзового наконечника 112 а. Следовательно,-3 017822 приложение давления к торцу скользящей втулки 119, например, нажимом торцом скользящей втулки 119 на ткань, вынуждает данную втулку перемещаться в ее отведенное положение в корпус 112; снятие давления имеет следствием перемещение скользящей втулки 119 в ее выдвинутое положение под действием поджимного усилия упругих лапок 151, действующих на боковую стенку корпуса 112. Элемент 150 запирания спусковой кнопки содержит выступ 152 запирания спусковой кнопки, который контактирует с концом выступа 102d на спусковой кнопке 102, когда скользящая втулка находится в ее выдвинутом положении. Выступ 102d спусковой кнопки продолжается в направлении, которое, в общем, параллельно продольной оси 105 инъекционного устройства 110. Выступ 152 запирания спусковой кнопки продолжается в направлении, которое, в общем, перпендикулярно продольной оси 105, к выступу 102d спусковой кнопки. Выступ 102d спусковой кнопки содержит вырез 102 е, который может перемещаться над верхом выступа 152 запирания спусковой кнопки, когда элемент 150 запирания спусковой кнопки переместился от выпускного отверстия 128 (т.е., когда скользящая втулка 119 перемещена в выпускное отверстие 12 8 в ее отведенном положении). В данном положении, спусковую кнопку 102 можно переместить в ее незадействованное положение поворотом спусковой кнопки 102 вокруг шарнирного элемента 102 а в направлении приложения давления к нажимной поверхности 102 с. Таким образом, элемент 150 запирания спусковой кнопки и скользящая втулка 119 совместным действием запирают спусковую кнопку 102 в ее задействованном положении (т.е., стопорная поверхность 102b контактирует с торцом приводной втулки 131 и, тем самым, блокирует ее перемещение к выпускному отверстию 128 под нажимом приводной пружины 130 сжатия). После того, как скользящую втулку 119 переместили в положение, в котором она отведена в корпус 112 (т.е. в ее незапертое положение), и спусковую кнопку 102 повернули в ее незадействованное положение, устройство 110 работает следующим образом. Сначала, приводная пружина 130 перемещает приводную втулку 131, приводная втулка 131 перемещает первый приводной элемент 132, и первый приводной элемент 132 перемещает второй приводной элемент 134, в каждом случае посредством воздействия через гибкие защелкивающиеся лапки 132 а, 134 а,134b. Второй приводной элемент 134 перемещается и, благодаря статическому трению и гидростатическим силам, действующим через лекарство (не показанное), перемещает корпус 116 шприца и оправу 127 шприца против действия возвратной пружины 126. Возвратная пружина 126 сжимается, и игла 118 для подкожных инъекций выходит из выпускного отверстия 128 корпуса 112. Данное движение продолжается, пока возвратная пружина 126 не сжимается до предела, или корпус 116 шприца не встречает некоторое другое препятствие (не показанное), которое задерживает его движение. Так как статическое трение между вторым приводным элементом 134 и корпусом 116 шприца и гидростатические силы, действующие через подлежащее введению лекарство (не показанное), не достаточны для сопротивления полному приводному усилию, развиваемому приводной пружиной 130, то, с этого момента, второй приводной элемент 134 начинает перемещаться внутри корпуса 116 шприца, и лекарство (не показанное) начинает вытесняться. Однако динамическое трение между вторым приводным элементом 134 и корпусом 116 шприца и гидростатические силы, действующие через подлежащее введению лекарство (не показанное),достаточны для удерживания возвратной пружины 126 в ее сжатом состоянии, так что игла 118 для подкожных инъекций остается выдвинутой. До того, как второй приводной элемент 134 достигает конца его хода внутри корпуса 116 шприца,то есть, до того, как содержимое шприца полностью вытесняется, гибкие защелкивающиеся лапки 134 а,134b, связывающие первый и второй приводные элементы 132, 134, достигают сужения 137, обеспеченного на приводном элементе 137 а защелок, который закреплен на конце оправы 127 шприца. Благодаря наклонным поверхностям на сужении 137, сужение 137 перемещает гибкие защелкивающиеся лапки 134 а, 134b внутрь из положения, показанного на фиг. 2 с, в положение, в котором гибкие защелкивающиеся лапки 134 а, 134b больше не связывают первый приводной элемент 132 со вторым приводным элементом 134. Как только происходит упомянутое перемещение, первый приводной элемент 132 больше не воздействует на второй приводной элемент 134, что позволяет первому приводному элементу 132 перемещаться относительно второго приводного элемента 134. Так как амортизаторная текучая среда содержится внутри резервуара (не показанного), образованного между торцом первого приводного элемента 132 и глухим отверстием 146 во втором приводном элементе 134, то объем резервуара будет стремиться к уменьшению по мере того, как первый приводной элемент 132 перемещается относительно второго приводного элемента 134, когда первый испытывает воздействие приводной пружины 130. По мере того, как резервуар сжимается, амортизаторная текучая среда выталкивается через отводной канал 144 в сборную камеру 141. Следовательно, как только гибкие защелкивающиеся лапки 134 а, 134b высвобождаются, усилие, оказываемое приводной пружиной 130,действует на амортизаторную текучую среду и, тем самым, вынуждает ее протекать через сужение,сформированное отводным каналом 144, а также действует гидростатически через текучую среду и посредством трения между первым и вторым приводными элементами 132, 134, то есть через второй приводной элемент 134. Потери, связанные с течением амортизаторной текучей среды, не ослабляют в значительной степени усилие, действующее на корпус шприца. Следовательно, возвратная пружина 126 остается сжатой, и игла для подкожных инъекций остается выдвинутой. Через некоторое время второй приводной элемент 134 завершает свое движение внутри корпуса 116 шприца и не может двигаться дальше. С этого момента, содержимое шприца 114 полностью вытеснено, и действие усилия, оказываемого приводной пружиной 130, удерживает второй приводной элемент 134 в его конечном положении и продолжает принуждать амортизаторную текучую среду к протеканию через отводной канал 144, что позволяет первому приводному элементу 132 продолжать его перемещение. До того, как резервуар для текучей среды опорожнится, гибкие защелкивающиеся лапки 132 а, связывающие приводную втулку 131 с первым приводным элементом 132, достигают другого сужения (не показанного) внутри корпуса 112. Благодаря наклонным поверхностям на сужении, данное сужение перемещает гибкие защелкивающиеся лапки 132 а внутрь из показанного положения в положение, в котором упомянутые лапки больше не связывают приводную втулку 131 с первым приводным элементом 132. Как только происходит упомянутое перемещение, приводная втулка 131 больше не действует на первый приводной элемент 132, что обеспечивает для них возможность перемещения друг относительно друга. Разумеется, с этого момента шприц 114 высвобождается, так как усилия, развиваемые приводной пружиной 130, больше не передаются на шприц 114, и единственное усилие, действующее на шприц,будет возвратным усилием возвратной пружины 126. Следовательно, при этом шприц 114 возвращается в его отведенное положение, и цикл инъекции завершается. Все вышеописанное происходит, разумеется, только после того, как колпачок 111 снят с конца корпуса 112. Колпачок 111 можно снять только после расцепления механизма 160 фиксации, реализованного, как показано на фиг. 2 а, посредством фиксирующего компонента 170 а, 170b. Фиксирующий компонент можно вдавить внутрь в инъекционное устройство 110 (как поясняется далее в связи со следующей фиг. 3). Конец шприца плотно герметично закрыт чехлом 123. Центральный выступ 121 колпачка, который устанавливается внутри втулки 119, когда колпачок 111 установлен на корпусе 112, содержит фиксирующий элемент 125, который устанавливается в выступ 121. Фиксирующий элемент 125 содержит упругие выступы 125 а, которые направлены от выпускного отверстия 128. Данные упругие выступы 125 а деформируются, когда колпачок 111 устанавливают на корпус 112 поверх защитной гильзы или резинового чехла 123 иглы. После этого, выступы 125 а плотно захватывают чехол 123 таким образом,что концы выступов немного вдавливаются в чехол 123, который может быть выполнен из резины. Это означает, что, когда колпачок 111 стягивают с корпуса 112, чехол 123 стягивается со шприца 114 вместе с колпачком 111. На фиг. 2 а показан также выступ 170 запирания шприца, расположенный на спусковой кнопке 102,на ее дистальном конце, который проксимален относительно конца, который расположен ближе всего к отверстию 128. Выступ 170 запирания шприца продолжается, в общем, в перпендикулярном направлении (относительно продольной оси 105) в инъекционное устройство 110 к продольной оси 105. На фиг. 3 показано, как механизм 160 фиксации объединен с инъекционным устройством 110 в соответствии с настоящим изобретением. Механизм 160 фиксации содержит два фиксирующих компонента 170 а, 170b, которые расположены на противоположных сторонах корпуса 112. Каждый фиксирующий компонент 170 а, 170b содержит поверхность 171 для привода в действие, которая выступает в форме кнопки через внешнюю поверхность корпуса 112. Каждый фиксирующий компонент 17 0 а, 170b можно независимо перемещать из положения зацепления (как показано на фиг. З) в положение расцепления (не показанное) посредством приложения давления к поверхности 171 для привода в действие. Каждый фиксирующий компонент 17 0 а, 170b содержит также упругий элемент 172, который контактирует с поверхностью корпуса 112 на одном конце таким образом, что давление, прилагаемое к поверхности 171 для привода в действие, встречает упругое сопротивление. Когда давление снимают, упругость элемента 172 вынуждает фиксирующий компонент 170 а, 170b перемещаться из корпуса 112 обратно в его положение зацепления. В своих положениях зацепления, каждый фиксирующий элемент 170 а, 170b соединяется с колпачком 111 через фиксирующую лапку 173, которая содержит заплечик 175, который сцепляется с уступом 174 на колпачке 111. Фиксирующая лапка 173 продолжается из корпуса 112 и располагается между гильзовым наконечником 112 а и корпусом 112. Каждый фиксирующий компонент 170 а, 170b имеет нажимную поверхность 176, которая расположена с прилеганием к упругой лапке 177, которая закреплена на корпусе 112 или выполнена с ним за одно целое. Упругая лапка 177 содержит выступ 178, который может входить в зацепление с вырезом 179 на оправе 127 шприца. Внешняя поверхность выступа 178, который расположен по направлению к дистальному концу 168 инъекционного устройства 110, имеет первую упорную поверхность 178 а. Край выреза 179, который расположен по направлению к дистальному концу 168 инъекционного устройства 110, образует вторую упорную поверхность 179 а. В скользящей втулке 119 имеется дополнительный вырез 180, который позволяет выступу 178 продолжаться сквозь него для зацепления с вырезом 179 на оправе 127 шприца. Это означает, что скользящая втулка 119 фиксируется в ее выдвинутом положении так,что спусковую кнопку 102 нельзя привести в действие (как пояснялось выше) во время съема колпачка 111. В положении зацепления фиксирующего компонента, упругая лапка 177 упруго отжата так, что выступ 178 и вырез 179 не зацепляются один с другим. Это означает, что оправа 127 шприца может перемещаться к проксимальному концу 167 инъекционного устройства 110. Однако, колпачок 111 все еще находится на корпусе 112 и не может быть снят с корпуса 112 из-за сцепления заплечика 175 с уступом 174. Когда оба фиксирующих компонента 170 а, 170b перемещают в их положения расцепления приложением усилия к поверхностям 171 для привода в действие, заплечик 175 и уступ 174 каждого фиксирующего компонента 170 а, 170b становятся расцепленными один от другого в результате перемещения лапки 173 внутрь к продольной оси 105, что позволяет снять колпачок 111. Однако, так как каждый фиксирующий компонент 170 а, 170b сдвинут внутрь относительно корпуса 112, то , нажимная поверхность 176 переместилась внутрь к продольной оси 105 и, тем самым, заставила выступ 178 войти в вырез 179. Это означает, что первая и вторая упорные поверхности 178 а, 179 а придут в контакт между собой, если оправа 127 шприца переместится к проксимальному концу 167 инъекционного устройства 110. Данный контакт между первой и второй упорными поверхностями 178 а, 179 а предотвращает перемещение вперед оправы 127 шприца, например, когда снимают колпачок 111. Следовательно, шприц 114 и оправа 127 шприца заблокированы от продольного перемещения, пока колпачок 111 не снят, и механизм 160 фиксации не вернулся в его положение зацепления (т.е., к поверхностям 171 для привода в действие не прилагается давления). Разумеется, следует понимать, что вышеприведенное описание настоящего изобретения приведено только для примера, и возможно создание модификаций отдельных частей в пределах объема изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Инъекционное устройство, содержащее корпус, выполненный с возможностью вмещения шприца, содержащего выпускную насадку, при этом шприц способен к перемещению вдоль продольной оси корпуса между отведенным положением, в котором выпускная насадка содержится в корпусе, и выдвинутым положением, в котором выпускная насадка выступает из корпуса через выпускное отверстие; колпачок, расположенный с возможностью съема поверх выпускного отверстия; оправу шприца, выполненную с возможностью поддержки шприца при его продвижении; и механизм фиксации, который выполнен с возможностью, в положении зацепления, предотвращения снятия колпачка с корпуса и, в положении расцепления, предотвращения перемещения оправы шприца к выпускному отверстию относительно корпуса, но допуска снятия колпачка с корпуса. 2. Инъекционное устройство по п.1, в котором механизм фиксации содержит по меньшей мере один фиксирующий компонент, который перемещается между положением зацепления и положением расцепления. 3. Инъекционное устройство по п.2, в котором инъекционное устройство содержит два фиксирующих компонента, при этом фиксирующие компоненты расположены на противоположных сторонах корпуса. 4. Инъекционное устройство по п.2 или 3, в котором каждый фиксирующий компонент содержит кнопку, которая выступает через внешнюю поверхность корпуса, и каждый фиксирующий компонент расцепляется посредством приложения давления к его соответствующей кнопке. 5. Инъекционное устройство по п.4, в котором давление приложено в направлении, которое не проходит вдоль продольной оси. 6. Инъекционное устройство по п.4 или 5, в котором каждый фиксирующий компонент содержит упругую лапку, которая упирается в корпус и поддерживает механизм фиксации в его положении зацепления, когда отсутствует давление на его соответствующую кнопку. 7. Инъекционное устройство по любому из пп.2-6, в котором каждый фиксирующий компонент содержит фиксирующую лапку, имеющую выступ, который сцепляется с уступом на колпачке, когда фиксирующий компонент находится в его положении зацепления. 8. Инъекционное устройство по любому из пп.2-7, в котором корпус инъекционного устройства содержит по меньшей мере одну упругую лапку, соответствующую каждому фиксирующему компоненту,при этом каждая упругая лапка выполнена с возможностью сцепления с оправой шприца, причем упругая лапка находится под воздействием соответствующего ей фиксирующего компонента в его положении расцепления, чтобы сцепляться с оправой шприца и, тем самым, не допускать перемещения оправы шприца относительно корпуса, причем каждый фиксирующий компонент не воздействует на соответствующую ему упругую лапку, когда он находится в его положении зацепления. 9. Инъекционное устройство по п.8, в котором каждая упругая лапка содержит выступ, и оправа шприца содержит вырез, соответствующий каждому выступу, при этом каждый выступ входит в зацепление с соответствующим ему вырезом на оправе шприца, когда соответствующий упомянутому выступу фиксирующий компонент находится в его положении расцепления для фиксации оправы шприца к корпусу. 10. Инъекционное устройство по п.9, в котором каждый выступ содержит первую упорную поверхность, способную к сцеплению с соответствующей второй упорной поверхностью на краю выреза на оправе шприца, когда соответствующий упомянутому выступу фиксирующий компонент находится в его положении расцепления, и к оправе шприца прилагается усилие для перемещения упомянутой оправы к выпускному отверстию вдоль продольной оси. 11. Инъекционное устройство по любому из предшествующих пунктов, в котором механизм фиксации расположен около выпускного отверстия. 12. Инъекционное устройство по любому из предшествующих пунктов, в котором колпачок содержит корпус и втулку, расположенную внутри корпуса и зафиксированную относительно корпуса. 13. Инъекционное устройство по любому из предшествующих пунктов, дополнительно содержащее защитную гильзу иглы, расположенную с возможностью съема поверх выпускной насадки. 14. Инъекционное устройство по п.13, в котором защитная гильза иглы соединена с колпачком так,что защитная гильза иглы снимается с выпускной насадки во время съема колпачка с корпуса. 15. Инъекционное устройство по п.13 или 14, когда зависит от п.12, в котором колпачок содержит фиксатор защитной гильзы, выполненный с возможностью захвата защитной гильзы иглы, при этом фиксатор защитной гильзы расположен внутри втулки. 16. Способ снятия колпачка с инъекционного устройства, содержащего корпус и шприц, расположенный в корпусе, при этом шприц способен к перемещению вдоль продольной оси корпуса между отведенным положением, в котором выпускная насадка содержится в корпусе, и выдвинутым положением,в котором выпускная насадка выступает из корпуса через выпускное отверстие, причем колпачок расположен поверх выпускного отверстия и соединен с защитной гильзой иглы шприца, и способ содержит следующие этапы: прилагают давление к поверхности кнопки, расположенной на фиксирующем компоненте, для перемещения фиксирующего компонента в положение расцепления так, что фиксирующий компонент больше не зацепляет колпачок и, тем самым, допускает его снятие с корпуса, причем фиксирующий компонент зацепляет колпачок в его положении зацепления, чтобы не допускать снятия колпачка; и перемещают колпачок вдоль продольной оси от выпускного отверстия так, чтобы вывести защитную гильзу иглы вдоль продольной оси из выпускного отверстия и, тем самым, отцепить упомянутую гильзу от выпускной насадки, тогда как фиксирующий компонент в его положении расцепления предотвращает перемещение шприца вдоль продольной оси.
