Стиральная машина с автоматическим управлением, оборудованная устройством подачи моющего средства

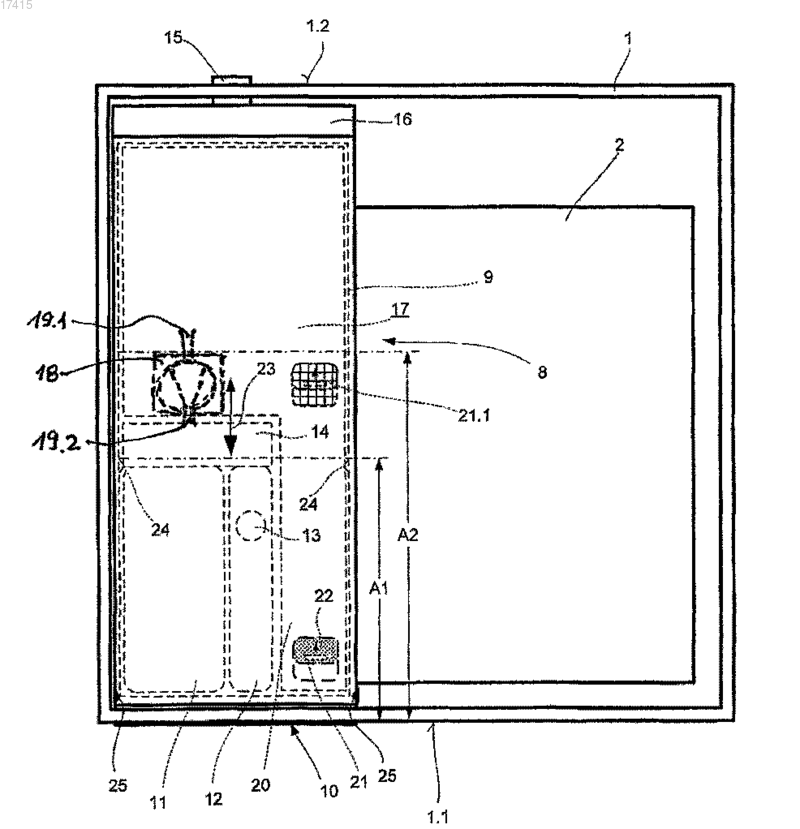

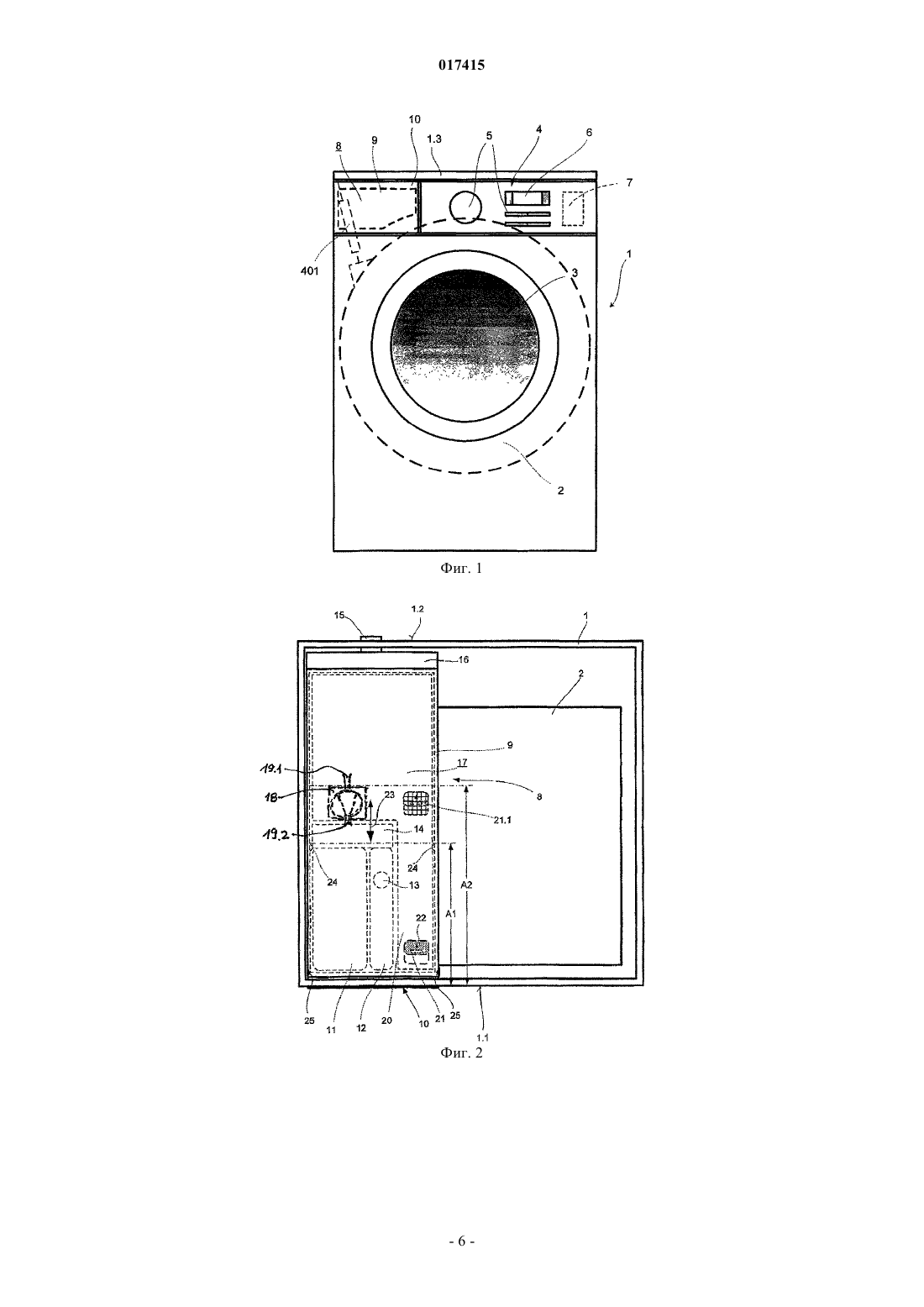

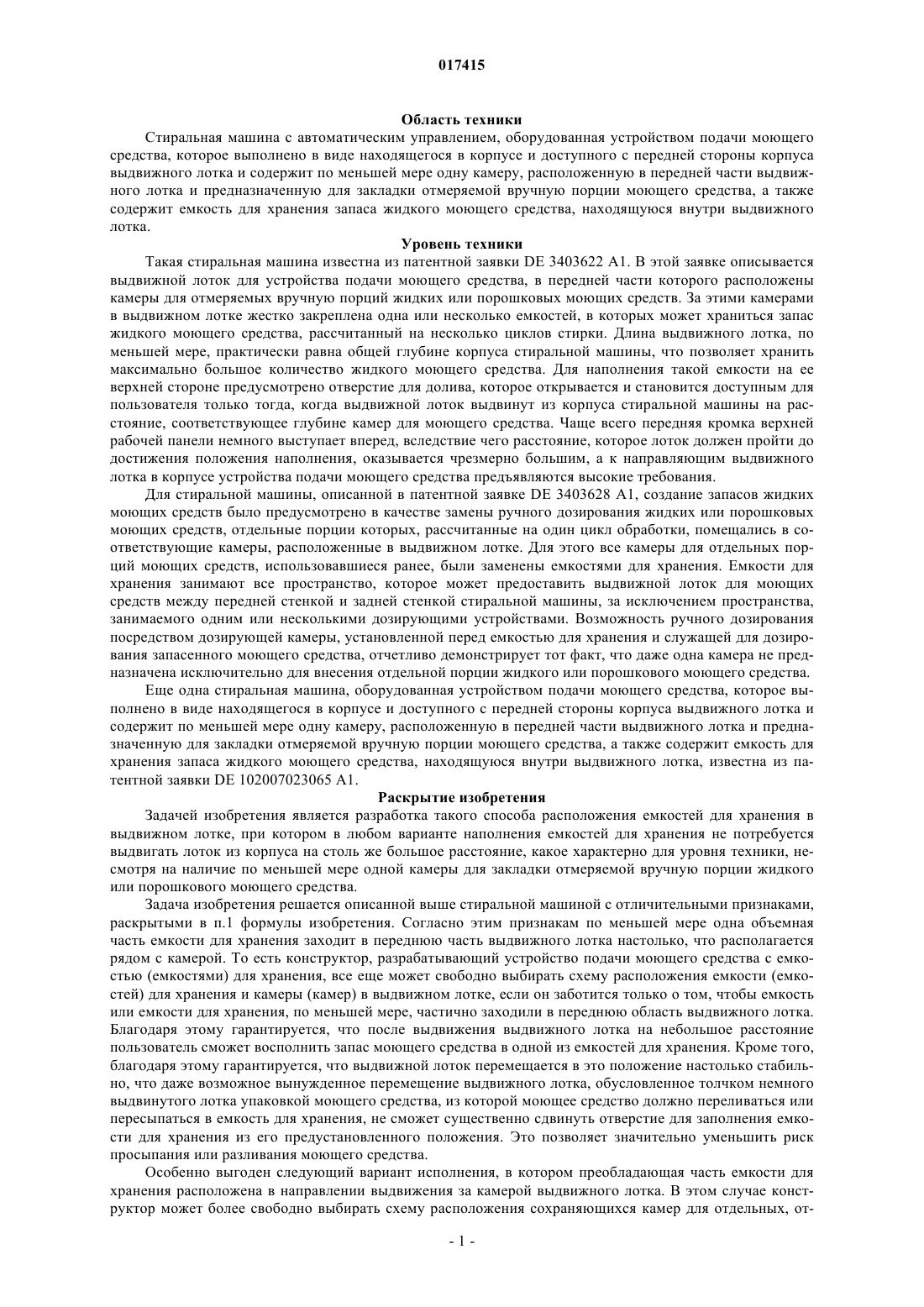

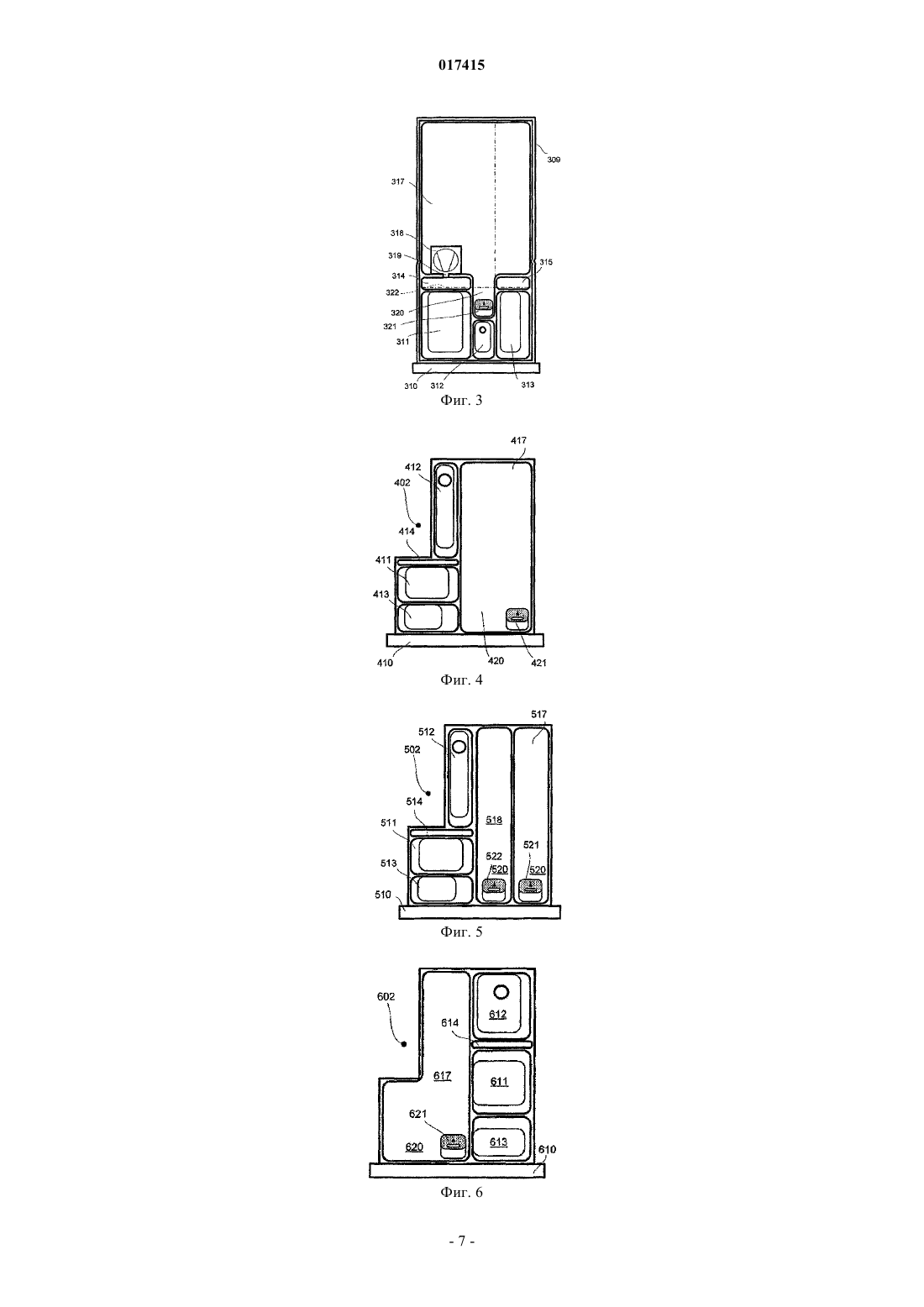

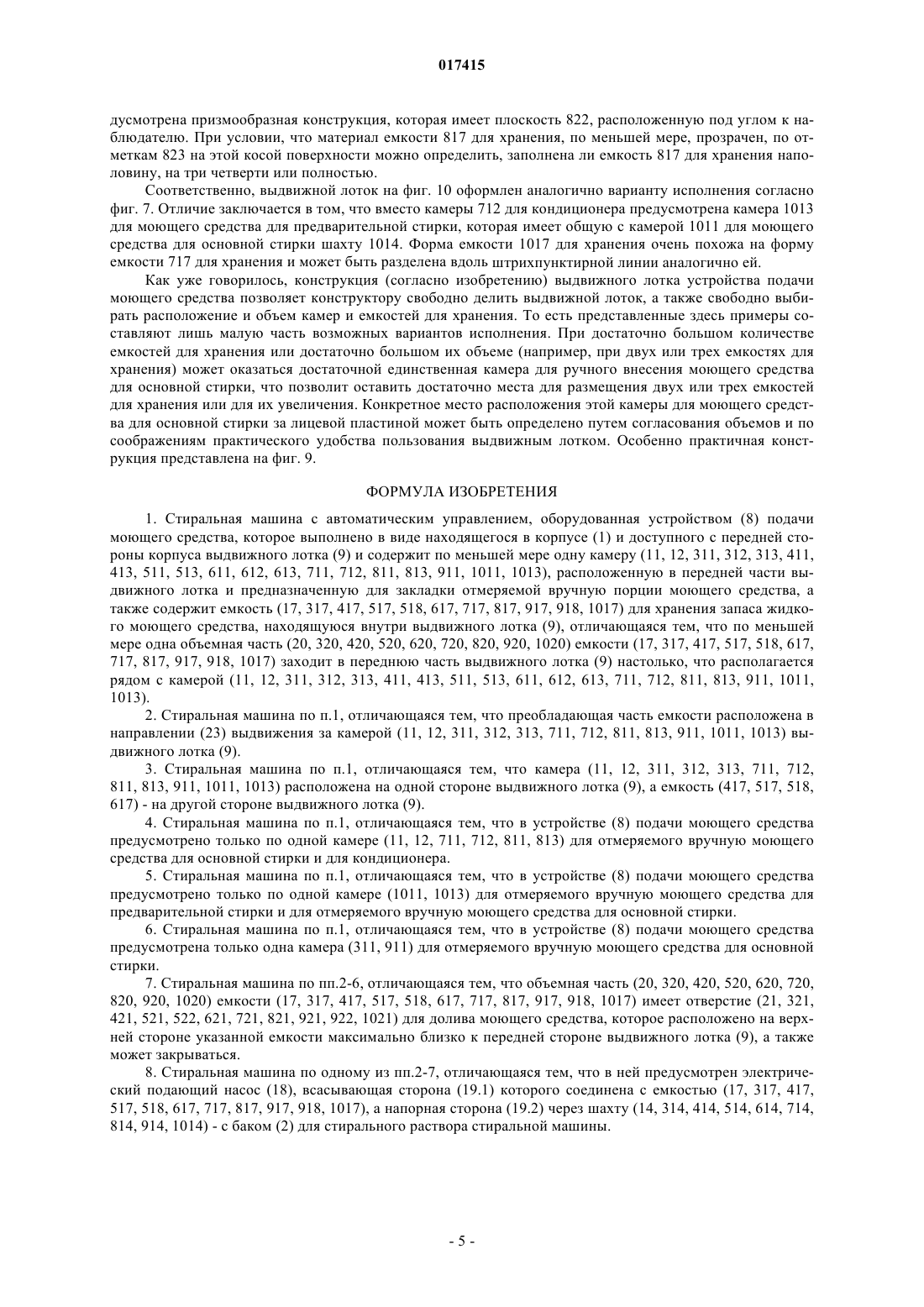

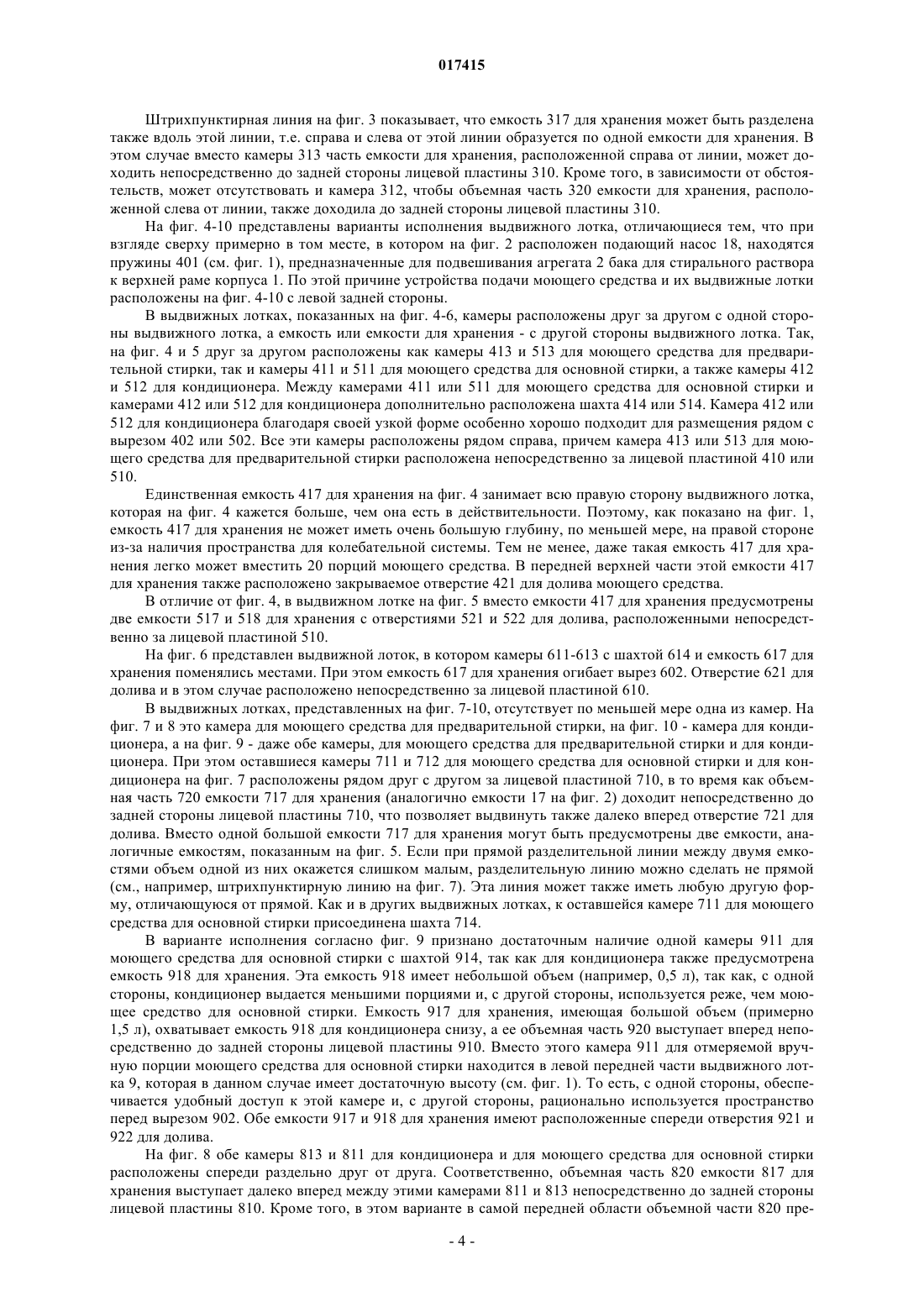

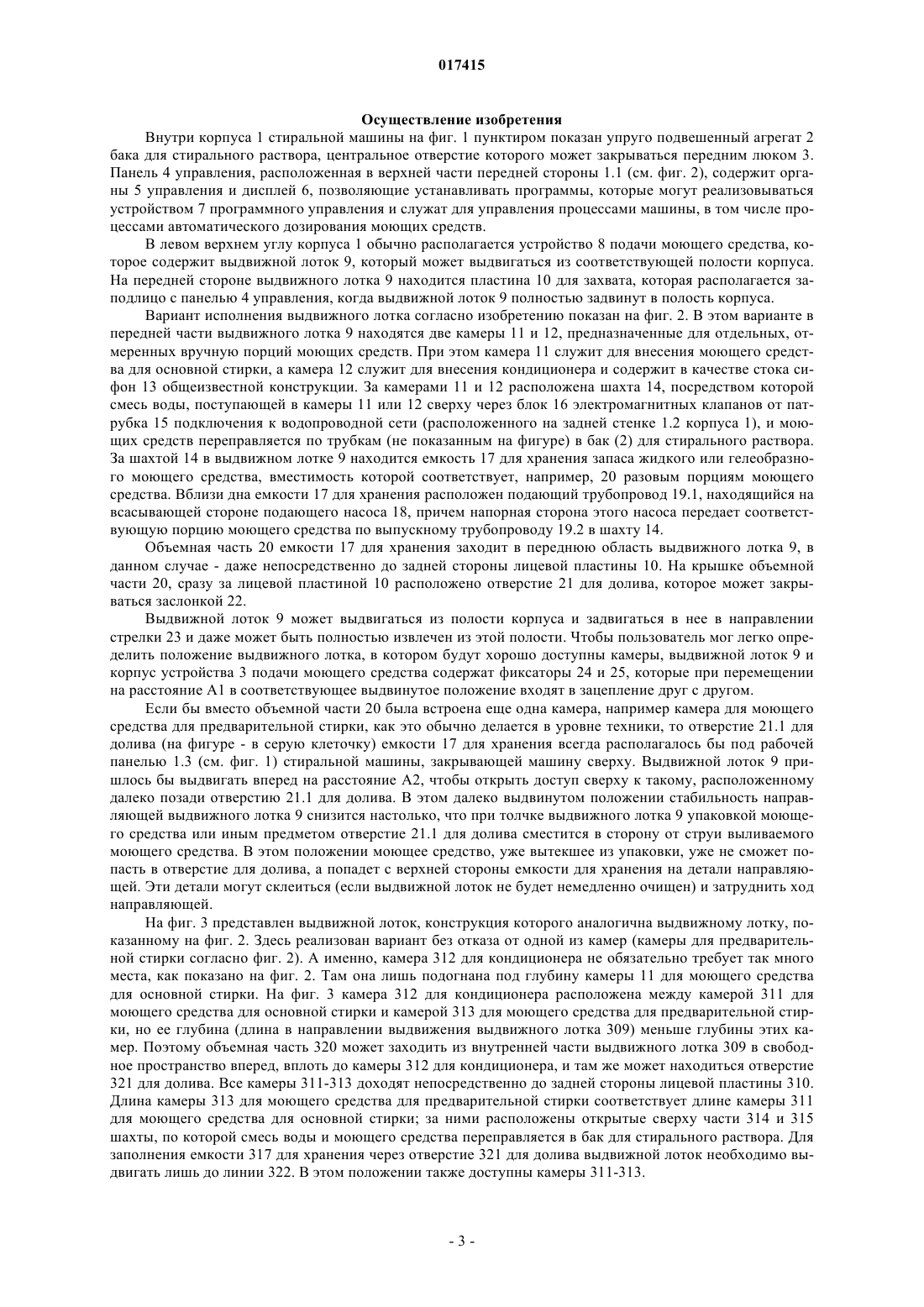

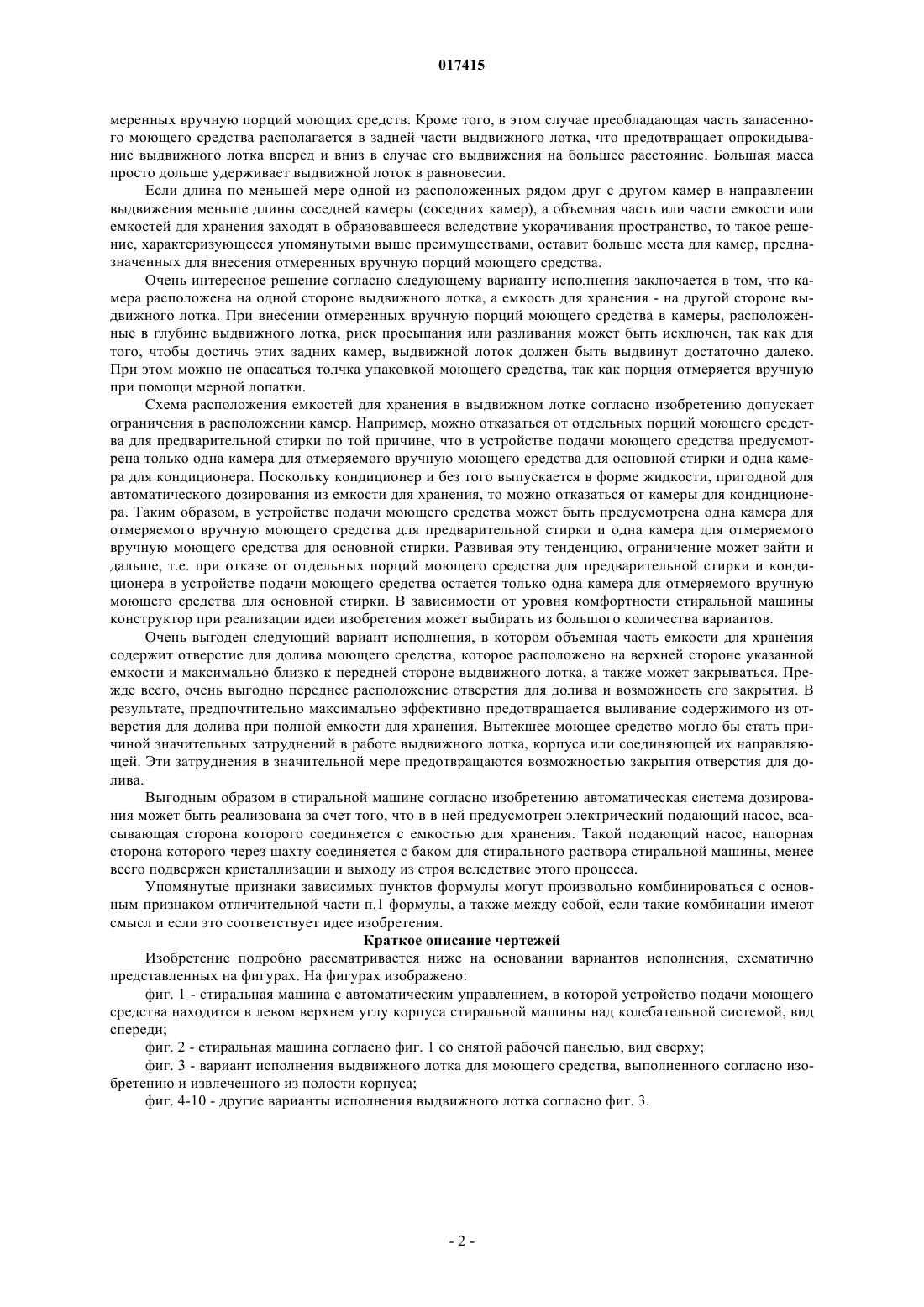

СТИРАЛЬНАЯ МАШИНА С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ,ОБОРУДОВАННАЯ УСТРОЙСТВОМ ПОДАЧИ МОЮЩЕГО СРЕДСТВА В корпусе (1) стиральной машины с автоматическим управлением находится устройство (8) подачи моющего средства, которое оснащено доступным с передней стороны корпуса выдвижным лотком (9) и содержит по меньшей мере одну камеру (11), (12), расположенную в передней части выдвижного лотка (9) и предназначенную для закладки отмеренной вручную порции жидкого или порошкового моющего средства. Кроме того, внутри выдвижного лотка (9) имеется по меньшей мере одна емкость (17) для хранения запаса жидкого моющего средства, из которой в ходе процесса стирки порции моющего средства могут автоматически отмеряться и подаваться в бак для стирального раствора. Чтобы расположить емкость или емкости (17) для хранения таким образом,чтобы в любом варианте наполнения емкостей для хранения не потребовалось выдвигать лоток из корпуса (1) на столь же большое расстояние, какое характерно для уровня техники, несмотря на наличие по меньшей мере одной камеры (11), (12) для закладки отмеренной вручную порции жидкого или порошкового моющего средства, для которой действуют те же предпосылки, части(20) емкости или емкостей (17) для хранения должны заходить в переднюю часть выдвижного лотка(9) настолько, чтобы одна часть или несколько частей (20) располагались рядом с камерой или камерами (11).(71)(73) Заявитель и патентовладелец: БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE) 017415 Область техники Стиральная машина с автоматическим управлением, оборудованная устройством подачи моющего средства, которое выполнено в виде находящегося в корпусе и доступного с передней стороны корпуса выдвижного лотка и содержит по меньшей мере одну камеру, расположенную в передней части выдвижного лотка и предназначенную для закладки отмеряемой вручную порции моющего средства, а также содержит емкость для хранения запаса жидкого моющего средства, находящуюся внутри выдвижного лотка. Уровень техники Такая стиральная машина известна из патентной заявки DE 3403622 А 1. В этой заявке описывается выдвижной лоток для устройства подачи моющего средства, в передней части которого расположены камеры для отмеряемых вручную порций жидких или порошковых моющих средств. За этими камерами в выдвижном лотке жестко закреплена одна или несколько емкостей, в которых может храниться запас жидкого моющего средства, рассчитанный на несколько циклов стирки. Длина выдвижного лотка, по меньшей мере, практически равна общей глубине корпуса стиральной машины, что позволяет хранить максимально большое количество жидкого моющего средства. Для наполнения такой емкости на ее верхней стороне предусмотрено отверстие для долива, которое открывается и становится доступным для пользователя только тогда, когда выдвижной лоток выдвинут из корпуса стиральной машины на расстояние, соответствующее глубине камер для моющего средства. Чаще всего передняя кромка верхней рабочей панели немного выступает вперед, вследствие чего расстояние, которое лоток должен пройти до достижения положения наполнения, оказывается чрезмерно большим, а к направляющим выдвижного лотка в корпусе устройства подачи моющего средства предъявляются высокие требования. Для стиральной машины, описанной в патентной заявке DE 3403628 А 1, создание запасов жидких моющих средств было предусмотрено в качестве замены ручного дозирования жидких или порошковых моющих средств, отдельные порции которых, рассчитанные на один цикл обработки, помещались в соответствующие камеры, расположенные в выдвижном лотке. Для этого все камеры для отдельных порций моющих средств, использовавшиеся ранее, были заменены емкостями для хранения. Емкости для хранения занимают все пространство, которое может предоставить выдвижной лоток для моющих средств между передней стенкой и задней стенкой стиральной машины, за исключением пространства,занимаемого одним или несколькими дозирующими устройствами. Возможность ручного дозирования посредством дозирующей камеры, установленной перед емкостью для хранения и служащей для дозирования запасенного моющего средства, отчетливо демонстрирует тот факт, что даже одна камера не предназначена исключительно для внесения отдельной порции жидкого или порошкового моющего средства. Еще одна стиральная машина, оборудованная устройством подачи моющего средства, которое выполнено в виде находящегося в корпусе и доступного с передней стороны корпуса выдвижного лотка и содержит по меньшей мере одну камеру, расположенную в передней части выдвижного лотка и предназначенную для закладки отмеряемой вручную порции моющего средства, а также содержит емкость для хранения запаса жидкого моющего средства, находящуюся внутри выдвижного лотка, известна из патентной заявки DE 102007023065 А 1. Раскрытие изобретения Задачей изобретения является разработка такого способа расположения емкостей для хранения в выдвижном лотке, при котором в любом варианте наполнения емкостей для хранения не потребуется выдвигать лоток из корпуса на столь же большое расстояние, какое характерно для уровня техники, несмотря на наличие по меньшей мере одной камеры для закладки отмеряемой вручную порции жидкого или порошкового моющего средства. Задача изобретения решается описанной выше стиральной машиной с отличительными признаками,раскрытыми в п.1 формулы изобретения. Согласно этим признакам по меньшей мере одна объемная часть емкости для хранения заходит в переднюю часть выдвижного лотка настолько, что располагается рядом с камерой. То есть конструктор, разрабатывающий устройство подачи моющего средства с емкостью (емкостями) для хранения, все еще может свободно выбирать схему расположения емкости (емкостей) для хранения и камеры (камер) в выдвижном лотке, если он заботится только о том, чтобы емкость или емкости для хранения, по меньшей мере, частично заходили в переднюю область выдвижного лотка. Благодаря этому гарантируется, что после выдвижения выдвижного лотка на небольшое расстояние пользователь сможет восполнить запас моющего средства в одной из емкостей для хранения. Кроме того,благодаря этому гарантируется, что выдвижной лоток перемещается в это положение настолько стабильно, что даже возможное вынужденное перемещение выдвижного лотка, обусловленное толчком немного выдвинутого лотка упаковкой моющего средства, из которой моющее средство должно переливаться или пересыпаться в емкость для хранения, не сможет существенно сдвинуть отверстие для заполнения емкости для хранения из его предустановленного положения. Это позволяет значительно уменьшить риск просыпания или разливания моющего средства. Особенно выгоден следующий вариант исполнения, в котором преобладающая часть емкости для хранения расположена в направлении выдвижения за камерой выдвижного лотка. В этом случае конструктор может более свободно выбирать схему расположения сохраняющихся камер для отдельных, от-1 017415 меренных вручную порций моющих средств. Кроме того, в этом случае преобладающая часть запасенного моющего средства располагается в задней части выдвижного лотка, что предотвращает опрокидывание выдвижного лотка вперед и вниз в случае его выдвижения на большее расстояние. Большая масса просто дольше удерживает выдвижной лоток в равновесии. Если длина по меньшей мере одной из расположенных рядом друг с другом камер в направлении выдвижения меньше длины соседней камеры (соседних камер), а объемная часть или части емкости или емкостей для хранения заходят в образовавшееся вследствие укорачивания пространство, то такое решение, характеризующееся упомянутыми выше преимуществами, оставит больше места для камер, предназначенных для внесения отмеренных вручную порций моющего средства. Очень интересное решение согласно следующему варианту исполнения заключается в том, что камера расположена на одной стороне выдвижного лотка, а емкость для хранения - на другой стороне выдвижного лотка. При внесении отмеренных вручную порций моющего средства в камеры, расположенные в глубине выдвижного лотка, риск просыпания или разливания может быть исключен, так как для того, чтобы достичь этих задних камер, выдвижной лоток должен быть выдвинут достаточно далеко. При этом можно не опасаться толчка упаковкой моющего средства, так как порция отмеряется вручную при помощи мерной лопатки. Схема расположения емкостей для хранения в выдвижном лотке согласно изобретению допускает ограничения в расположении камер. Например, можно отказаться от отдельных порций моющего средства для предварительной стирки по той причине, что в устройстве подачи моющего средства предусмотрена только одна камера для отмеряемого вручную моющего средства для основной стирки и одна камера для кондиционера. Поскольку кондиционер и без того выпускается в форме жидкости, пригодной для автоматического дозирования из емкости для хранения, то можно отказаться от камеры для кондиционера. Таким образом, в устройстве подачи моющего средства может быть предусмотрена одна камера для отмеряемого вручную моющего средства для предварительной стирки и одна камера для отмеряемого вручную моющего средства для основной стирки. Развивая эту тенденцию, ограничение может зайти и дальше, т.е. при отказе от отдельных порций моющего средства для предварительной стирки и кондиционера в устройстве подачи моющего средства остается только одна камера для отмеряемого вручную моющего средства для основной стирки. В зависимости от уровня комфортности стиральной машины конструктор при реализации идеи изобретения может выбирать из большого количества вариантов. Очень выгоден следующий вариант исполнения, в котором объемная часть емкости для хранения содержит отверстие для долива моющего средства, которое расположено на верхней стороне указанной емкости и максимально близко к передней стороне выдвижного лотка, а также может закрываться. Прежде всего, очень выгодно переднее расположение отверстия для долива и возможность его закрытия. В результате, предпочтительно максимально эффективно предотвращается выливание содержимого из отверстия для долива при полной емкости для хранения. Вытекшее моющее средство могло бы стать причиной значительных затруднений в работе выдвижного лотка, корпуса или соединяющей их направляющей. Эти затруднения в значительной мере предотвращаются возможностью закрытия отверстия для долива. Выгодным образом в стиральной машине согласно изобретению автоматическая система дозирования может быть реализована за счет того, что в в ней предусмотрен электрический подающий насос, всасывающая сторона которого соединяется с емкостью для хранения. Такой подающий насос, напорная сторона которого через шахту соединяется с баком для стирального раствора стиральной машины, менее всего подвержен кристаллизации и выходу из строя вследствие этого процесса. Упомянутые признаки зависимых пунктов формулы могут произвольно комбинироваться с основным признаком отличительной части п.1 формулы, а также между собой, если такие комбинации имеют смысл и если это соответствует идее изобретения. Краткое описание чертежей Изобретение подробно рассматривается ниже на основании вариантов исполнения, схематично представленных на фигурах. На фигурах изображено: фиг. 1 - стиральная машина с автоматическим управлением, в которой устройство подачи моющего средства находится в левом верхнем углу корпуса стиральной машины над колебательной системой, вид спереди; фиг. 2 - стиральная машина согласно фиг. 1 со снятой рабочей панелью, вид сверху; фиг. 3 - вариант исполнения выдвижного лотка для моющего средства, выполненного согласно изобретению и извлеченного из полости корпуса; фиг. 4-10 - другие варианты исполнения выдвижного лотка согласно фиг. 3.-2 017415 Осуществление изобретения Внутри корпуса 1 стиральной машины на фиг. 1 пунктиром показан упруго подвешенный агрегат 2 бака для стирального раствора, центральное отверстие которого может закрываться передним люком 3. Панель 4 управления, расположенная в верхней части передней стороны 1.1 (см. фиг. 2), содержит органы 5 управления и дисплей 6, позволяющие устанавливать программы, которые могут реализовываться устройством 7 программного управления и служат для управления процессами машины, в том числе процессами автоматического дозирования моющих средств. В левом верхнем углу корпуса 1 обычно располагается устройство 8 подачи моющего средства, которое содержит выдвижной лоток 9, который может выдвигаться из соответствующей полости корпуса. На передней стороне выдвижного лотка 9 находится пластина 10 для захвата, которая располагается заподлицо с панелью 4 управления, когда выдвижной лоток 9 полностью задвинут в полость корпуса. Вариант исполнения выдвижного лотка согласно изобретению показан на фиг. 2. В этом варианте в передней части выдвижного лотка 9 находятся две камеры 11 и 12, предназначенные для отдельных, отмеренных вручную порций моющих средств. При этом камера 11 служит для внесения моющего средства для основной стирки, а камера 12 служит для внесения кондиционера и содержит в качестве стока сифон 13 общеизвестной конструкции. За камерами 11 и 12 расположена шахта 14, посредством которой смесь воды, поступающей в камеры 11 или 12 сверху через блок 16 электромагнитных клапанов от патрубка 15 подключения к водопроводной сети (расположенного на задней стенке 1.2 корпуса 1), и моющих средств переправляется по трубкам (не показанным на фигуре) в бак (2) для стирального раствора. За шахтой 14 в выдвижном лотке 9 находится емкость 17 для хранения запаса жидкого или гелеобразного моющего средства, вместимость которой соответствует, например, 20 разовым порциям моющего средства. Вблизи дна емкости 17 для хранения расположен подающий трубопровод 19.1, находящийся на всасывающей стороне подающего насоса 18, причем напорная сторона этого насоса передает соответствующую порцию моющего средства по выпускному трубопроводу 19.2 в шахту 14. Объемная часть 20 емкости 17 для хранения заходит в переднюю область выдвижного лотка 9, в данном случае - даже непосредственно до задней стороны лицевой пластины 10. На крышке объемной части 20, сразу за лицевой пластиной 10 расположено отверстие 21 для долива, которое может закрываться заслонкой 22. Выдвижной лоток 9 может выдвигаться из полости корпуса и задвигаться в нее в направлении стрелки 23 и даже может быть полностью извлечен из этой полости. Чтобы пользователь мог легко определить положение выдвижного лотка, в котором будут хорошо доступны камеры, выдвижной лоток 9 и корпус устройства 3 подачи моющего средства содержат фиксаторы 24 и 25, которые при перемещении на расстояние А 1 в соответствующее выдвинутое положение входят в зацепление друг с другом. Если бы вместо объемной части 20 была встроена еще одна камера, например камера для моющего средства для предварительной стирки, как это обычно делается в уровне техники, то отверстие 21.1 для долива (на фигуре - в серую клеточку) емкости 17 для хранения всегда располагалось бы под рабочей панелью 1.3 (см. фиг. 1) стиральной машины, закрывающей машину сверху. Выдвижной лоток 9 пришлось бы выдвигать вперед на расстояние А 2, чтобы открыть доступ сверху к такому, расположенному далеко позади отверстию 21.1 для долива. В этом далеко выдвинутом положении стабильность направляющей выдвижного лотка 9 снизится настолько, что при толчке выдвижного лотка 9 упаковкой моющего средства или иным предметом отверстие 21.1 для долива сместится в сторону от струи выливаемого моющего средства. В этом положении моющее средство, уже вытекшее из упаковки, уже не сможет попасть в отверстие для долива, а попадет с верхней стороны емкости для хранения на детали направляющей. Эти детали могут склеиться (если выдвижной лоток не будет немедленно очищен) и затруднить ход направляющей. На фиг. 3 представлен выдвижной лоток, конструкция которого аналогична выдвижному лотку, показанному на фиг. 2. Здесь реализован вариант без отказа от одной из камер (камеры для предварительной стирки согласно фиг. 2). А именно, камера 312 для кондиционера не обязательно требует так много места, как показано на фиг. 2. Там она лишь подогнана под глубину камеры 11 для моющего средства для основной стирки. На фиг. 3 камера 312 для кондиционера расположена между камерой 311 для моющего средства для основной стиркии камерой 313 для моющего средства для предварительной стирки, но ее глубина (длина в направлении выдвижения выдвижного лотка 309) меньше глубины этих камер. Поэтому объемная часть 320 может заходить из внутренней части выдвижного лотка 309 в свободное пространство вперед, вплоть до камеры 312 для кондиционера, и там же может находиться отверстие 321 для долива. Все камеры 311-313 доходят непосредственно до задней стороны лицевой пластины 310. Длина камеры 313 для моющего средства для предварительной стирки соответствует длине камеры 311 для моющего средства для основной стирки; за ними расположены открытые сверху части 314 и 315 шахты, по которой смесь воды и моющего средства переправляется в бак для стирального раствора. Для заполнения емкости 317 для хранения через отверстие 321 для долива выдвижной лоток необходимо выдвигать лишь до линии 322. В этом положении также доступны камеры 311-313.-3 017415 Штрихпунктирная линия на фиг. 3 показывает, что емкость 317 для хранения может быть разделена также вдоль этой линии, т.е. справа и слева от этой линии образуется по одной емкости для хранения. В этом случае вместо камеры 313 часть емкости для хранения, расположенной справа от линии, может доходить непосредственно до задней стороны лицевой пластины 310. Кроме того, в зависимости от обстоятельств, может отсутствовать и камера 312, чтобы объемная часть 320 емкости для хранения, расположенной слева от линии, также доходила до задней стороны лицевой пластины 310. На фиг. 4-10 представлены варианты исполнения выдвижного лотка, отличающиеся тем, что при взгляде сверху примерно в том месте, в котором на фиг. 2 расположен подающий насос 18, находятся пружины 401 (см. фиг. 1), предназначенные для подвешивания агрегата 2 бака для стирального раствора к верхней раме корпуса 1. По этой причине устройства подачи моющего средства и их выдвижные лотки расположены на фиг. 4-10 с левой задней стороны. В выдвижных лотках, показанных на фиг. 4-6, камеры расположены друг за другом с одной стороны выдвижного лотка, а емкость или емкости для хранения - с другой стороны выдвижного лотка. Так,на фиг. 4 и 5 друг за другом расположены как камеры 413 и 513 для моющего средства для предварительной стирки, так и камеры 411 и 511 для моющего средства для основной стирки, а также камеры 412 и 512 для кондиционера. Между камерами 411 или 511 для моющего средства для основной стирки и камерами 412 или 512 для кондиционера дополнительно расположена шахта 414 или 514. Камера 412 или 512 для кондиционера благодаря своей узкой форме особенно хорошо подходит для размещения рядом с вырезом 402 или 502. Все эти камеры расположены рядом справа, причем камера 413 или 513 для моющего средства для предварительной стирки расположена непосредственно за лицевой пластиной 410 или 510. Единственная емкость 417 для хранения на фиг. 4 занимает всю правую сторону выдвижного лотка,которая на фиг. 4 кажется больше, чем она есть в действительности. Поэтому, как показано на фиг. 1,емкость 417 для хранения не может иметь очень большую глубину, по меньшей мере, на правой стороне из-за наличия пространства для колебательной системы. Тем не менее, даже такая емкость 417 для хранения легко может вместить 20 порций моющего средства. В передней верхней части этой емкости 417 для хранения также расположено закрываемое отверстие 421 для долива моющего средства. В отличие от фиг. 4, в выдвижном лотке на фиг. 5 вместо емкости 417 для хранения предусмотрены две емкости 517 и 518 для хранения с отверстиями 521 и 522 для долива, расположенными непосредственно за лицевой пластиной 510. На фиг. 6 представлен выдвижной лоток, в котором камеры 611-613 с шахтой 614 и емкость 617 для хранения поменялись местами. При этом емкость 617 для хранения огибает вырез 602. Отверстие 621 для долива и в этом случае расположено непосредственно за лицевой пластиной 610. В выдвижных лотках, представленных на фиг. 7-10, отсутствует по меньшей мере одна из камер. На фиг. 7 и 8 это камера для моющего средства для предварительной стирки, на фиг. 10 - камера для кондиционера, а на фиг. 9 - даже обе камеры, для моющего средства для предварительной стирки и для кондиционера. При этом оставшиеся камеры 711 и 712 для моющего средства для основной стирки и для кондиционера на фиг. 7 расположены рядом друг с другом за лицевой пластиной 710, в то время как объемная часть 720 емкости 717 для хранения (аналогично емкости 17 на фиг. 2) доходит непосредственно до задней стороны лицевой пластины 710, что позволяет выдвинуть также далеко вперед отверстие 721 для долива. Вместо одной большой емкости 717 для хранения могут быть предусмотрены две емкости, аналогичные емкостям, показанным на фиг. 5. Если при прямой разделительной линии между двумя емкостями объем одной из них окажется слишком малым, разделительную линию можно сделать не прямой(см., например, штрихпунктирную линию на фиг. 7). Эта линия может также иметь любую другую форму, отличающуюся от прямой. Как и в других выдвижных лотках, к оставшейся камере 711 для моющего средства для основной стирки присоединена шахта 714. В варианте исполнения согласно фиг. 9 признано достаточным наличие одной камеры 911 для моющего средства для основной стирки с шахтой 914, так как для кондиционера также предусмотрена емкость 918 для хранения. Эта емкость 918 имеет небольшой объем (например, 0,5 л), так как, с одной стороны, кондиционер выдается меньшими порциями и, с другой стороны, используется реже, чем моющее средство для основной стирки. Емкость 917 для хранения, имеющая большой объем (примерно 1,5 л), охватывает емкость 918 для кондиционера снизу, а ее объемная часть 920 выступает вперед непосредственно до задней стороны лицевой пластины 910. Вместо этого камера 911 для отмеряемой вручную порции моющего средства для основной стирки находится в левой передней части выдвижного лотка 9, которая в данном случае имеет достаточную высоту (см. фиг. 1). То есть, с одной стороны, обеспечивается удобный доступ к этой камере и, с другой стороны, рационально используется пространство перед вырезом 902. Обе емкости 917 и 918 для хранения имеют расположенные спереди отверстия 921 и 922 для долива. На фиг. 8 обе камеры 813 и 811 для кондиционера и для моющего средства для основной стирки расположены спереди раздельно друг от друга. Соответственно, объемная часть 820 емкости 817 для хранения выступает далеко вперед между этими камерами 811 и 813 непосредственно до задней стороны лицевой пластины 810. Кроме того, в этом варианте в самой передней области объемной части 820 пре-4 017415 дусмотрена призмообразная конструкция, которая имеет плоскость 822, расположенную под углом к наблюдателю. При условии, что материал емкости 817 для хранения, по меньшей мере, прозрачен, по отметкам 823 на этой косой поверхности можно определить, заполнена ли емкость 817 для хранения наполовину, на три четверти или полностью. Соответственно, выдвижной лоток на фиг. 10 оформлен аналогично варианту исполнения согласно фиг. 7. Отличие заключается в том, что вместо камеры 712 для кондиционера предусмотрена камера 1013 для моющего средства для предварительной стирки, которая имеет общую с камерой 1011 для моющего средства для основной стирки шахту 1014. Форма емкости 1017 для хранения очень похожа на форму емкости 717 для хранения и может быть разделена вдоль штрихпунктирной линии аналогично ей. Как уже говорилось, конструкция (согласно изобретению) выдвижного лотка устройства подачи моющего средства позволяет конструктору свободно делить выдвижной лоток, а также свободно выбирать расположение и объем камер и емкостей для хранения. То есть представленные здесь примеры составляют лишь малую часть возможных вариантов исполнения. При достаточно большом количестве емкостей для хранения или достаточно большом их объеме (например, при двух или трех емкостях для хранения) может оказаться достаточной единственная камера для ручного внесения моющего средства для основной стирки, что позволит оставить достаточно места для размещения двух или трех емкостей для хранения или для их увеличения. Конкретное место расположения этой камеры для моющего средства для основной стирки за лицевой пластиной может быть определено путем согласования объемов и по соображениям практического удобства пользования выдвижным лотком. Особенно практичная конструкция представлена на фиг. 9. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Стиральная машина с автоматическим управлением, оборудованная устройством (8) подачи моющего средства, которое выполнено в виде находящегося в корпусе (1) и доступного с передней стороны корпуса выдвижного лотка (9) и содержит по меньшей мере одну камеру (11, 12, 311, 312, 313, 411,413, 511, 513, 611, 612, 613, 711, 712, 811, 813, 911, 1011, 1013), расположенную в передней части выдвижного лотка и предназначенную для закладки отмеряемой вручную порции моющего средства, а также содержит емкость (17, 317, 417, 517, 518, 617, 717, 817, 917, 918, 1017) для хранения запаса жидкого моющего средства, находящуюся внутри выдвижного лотка (9), отличающаяся тем, что по меньшей мере одна объемная часть (20, 320, 420, 520, 620, 720, 820, 920, 1020) емкости (17, 317, 417, 517, 518, 617,717, 817, 917, 918, 1017) заходит в переднюю часть выдвижного лотка (9) настолько, что располагается рядом с камерой (11, 12, 311, 312, 313, 411, 413, 511, 513, 611, 612, 613, 711, 712, 811, 813, 911, 1011,1013). 2. Стиральная машина по п.1, отличающаяся тем, что преобладающая часть емкости расположена в направлении (23) выдвижения за камерой (11, 12, 311, 312, 313, 711, 712, 811, 813, 911, 1011, 1013) выдвижного лотка (9). 3. Стиральная машина по п.1, отличающаяся тем, что камера (11, 12, 311, 312, 313, 711, 712,811, 813, 911, 1011, 1013) расположена на одной стороне выдвижного лотка (9), а емкость (417, 517, 518,617) - на другой стороне выдвижного лотка (9). 4. Стиральная машина по п.1, отличающаяся тем, что в устройстве (8) подачи моющего средства предусмотрено только по одной камере (11, 12, 711, 712, 811, 813) для отмеряемого вручную моющего средства для основной стирки и для кондиционера. 5. Стиральная машина по п.1, отличающаяся тем, что в устройстве (8) подачи моющего средства предусмотрено только по одной камере (1011, 1013) для отмеряемого вручную моющего средства для предварительной стирки и для отмеряемого вручную моющего средства для основной стирки. 6. Стиральная машина по п.1, отличающаяся тем, что в устройстве (8) подачи моющего средства предусмотрена только одна камера (311, 911) для отмеряемого вручную моющего средства для основной стирки. 7. Стиральная машина по пп.2-6, отличающаяся тем, что объемная часть (20, 320, 420, 520, 620, 720,820, 920, 1020) емкости (17, 317, 417, 517, 518, 617, 717, 817, 917, 918, 1017) имеет отверстие (21, 321,421, 521, 522, 621, 721, 821, 921, 922, 1021) для долива моющего средства, которое расположено на верхней стороне указанной емкости максимально близко к передней стороне выдвижного лотка (9), а также может закрываться. 8. Стиральная машина по одному из пп.2-7, отличающаяся тем, что в ней предусмотрен электрический подающий насос (18), всасывающая сторона (19.1) которого соединена с емкостью (17, 317, 417,517, 518, 617, 717, 817, 917, 918, 1017), а напорная сторона (19.2) через шахту (14, 314, 414, 514, 614, 714,814, 914, 1014) - с баком (2) для стирального раствора стиральной машины.
