Система коррекции биологической жидкости

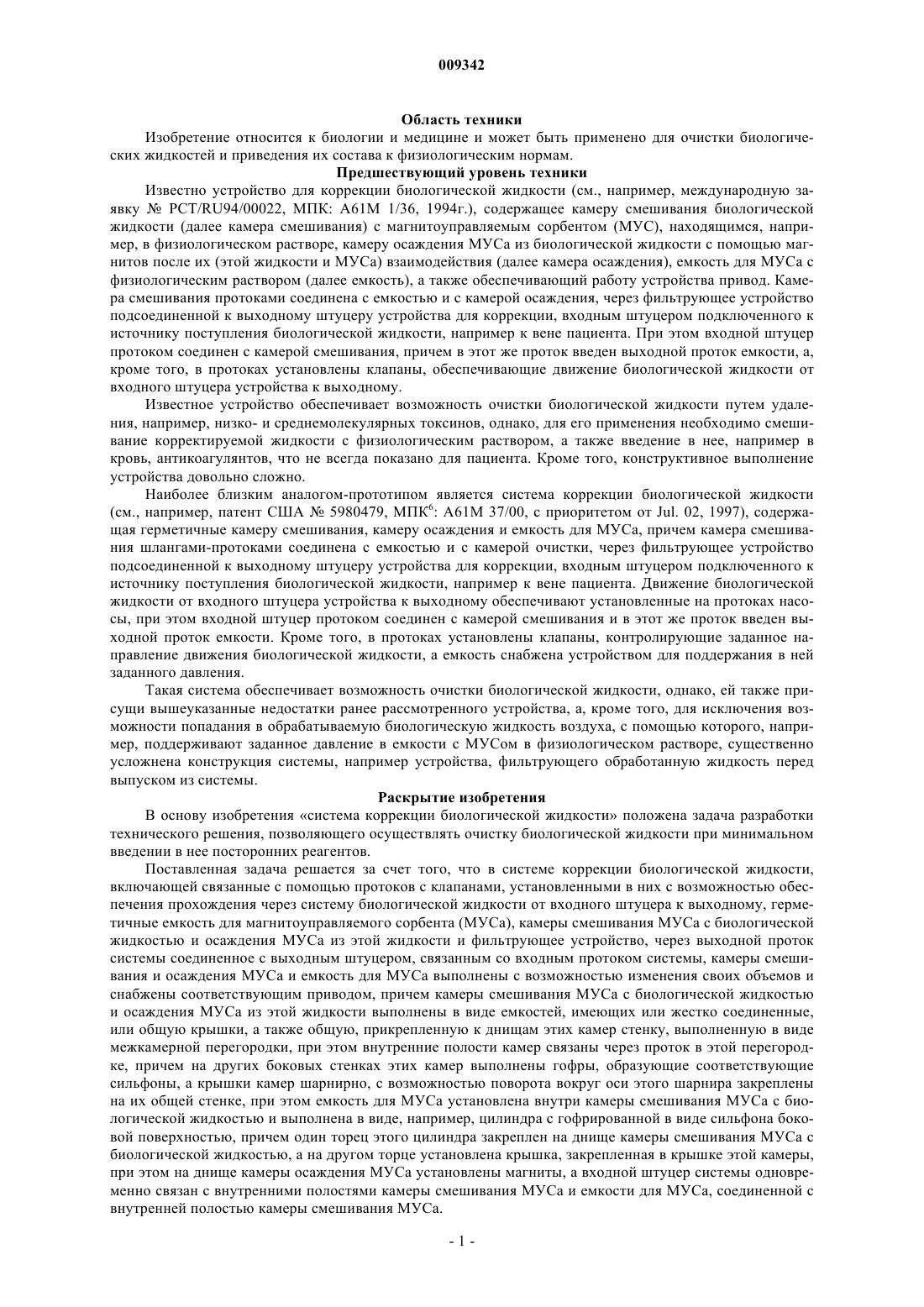

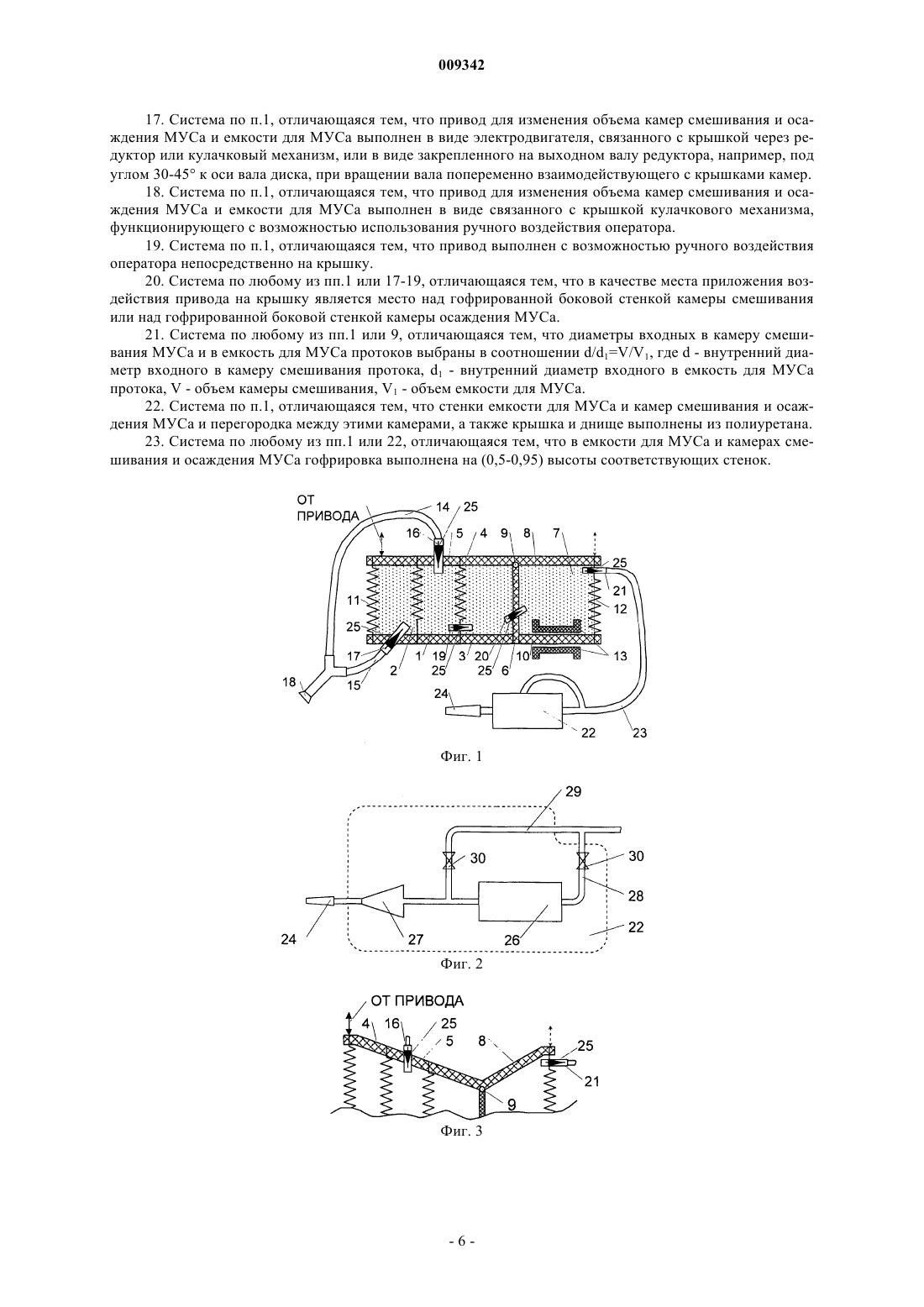

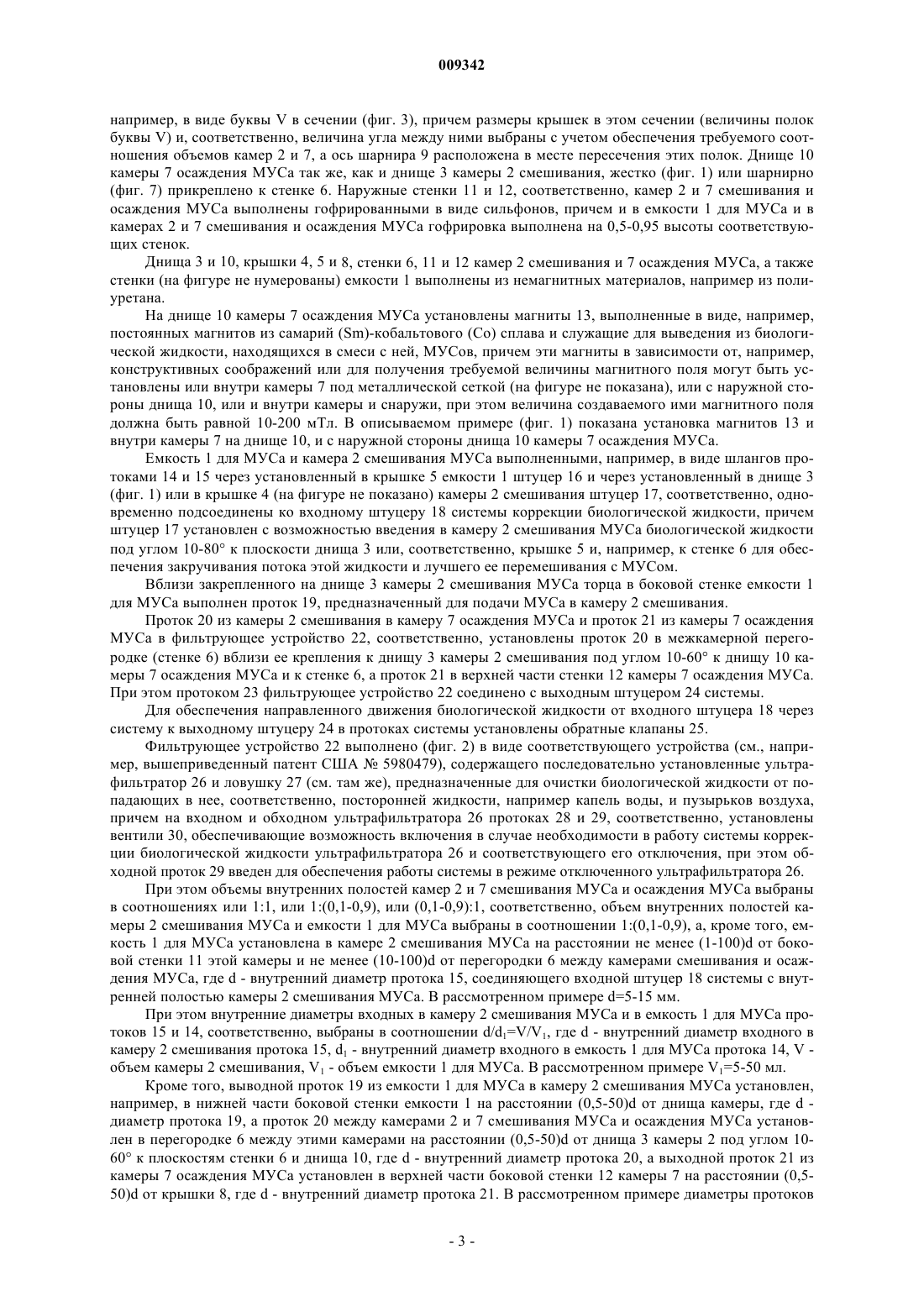

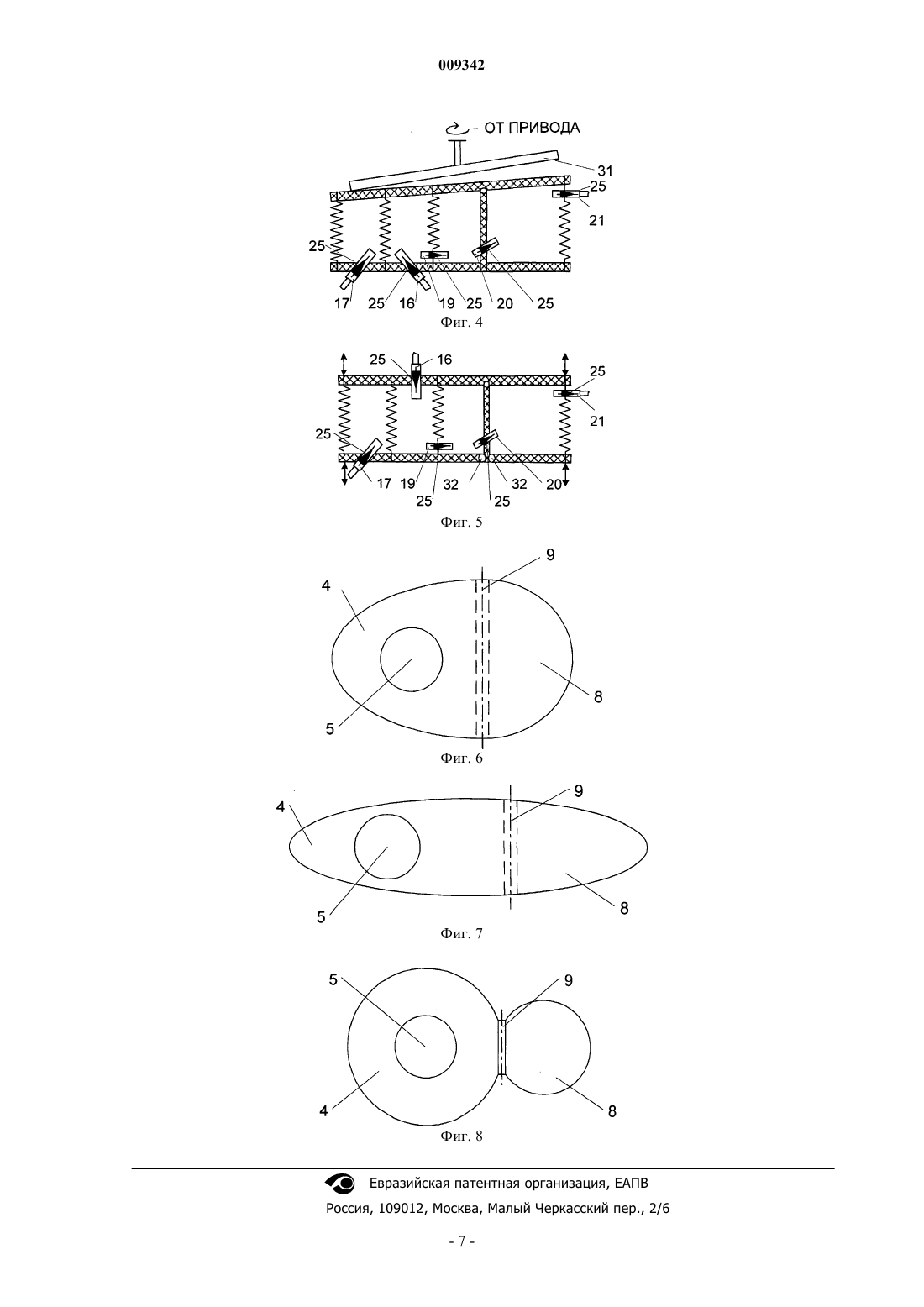

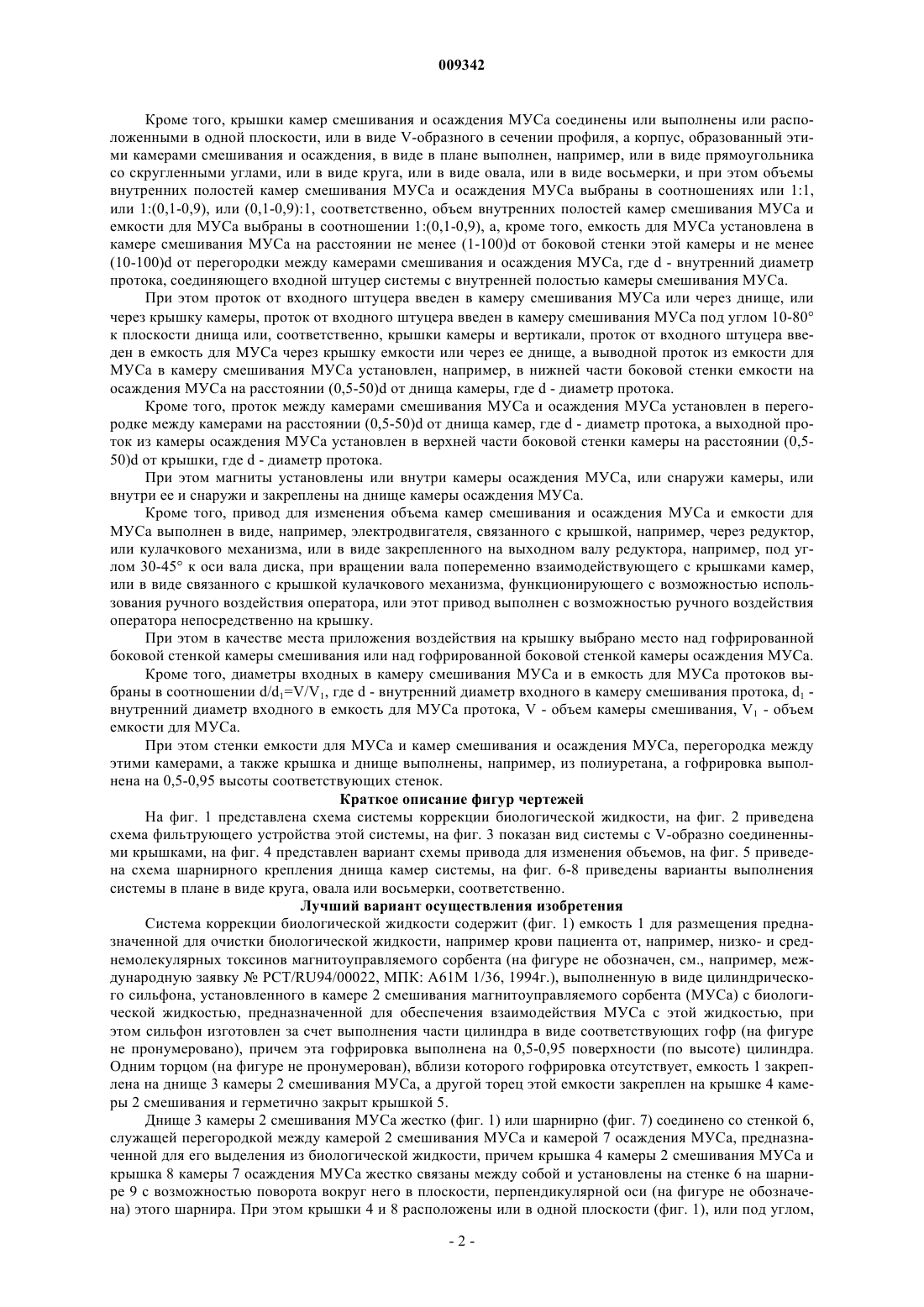

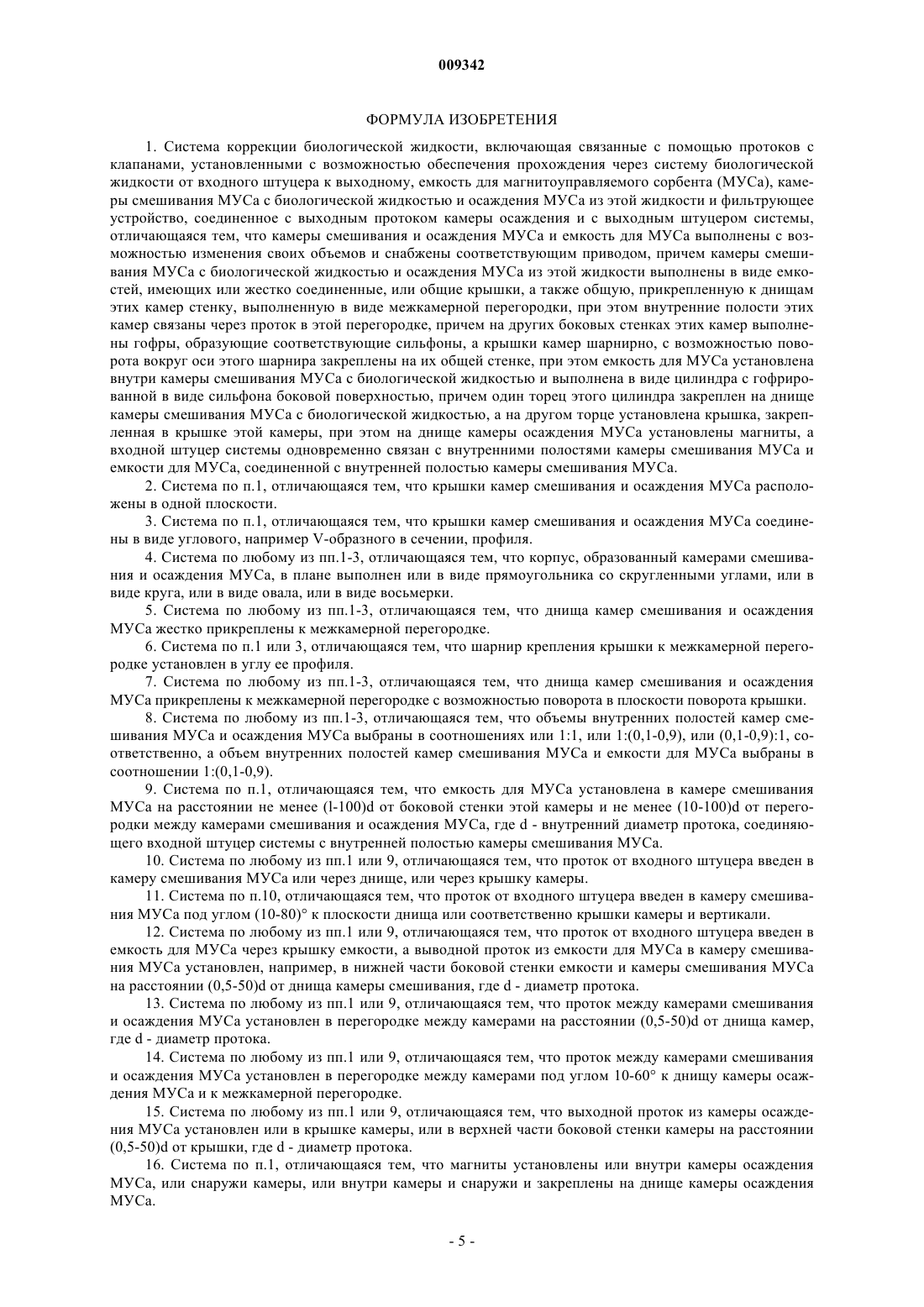

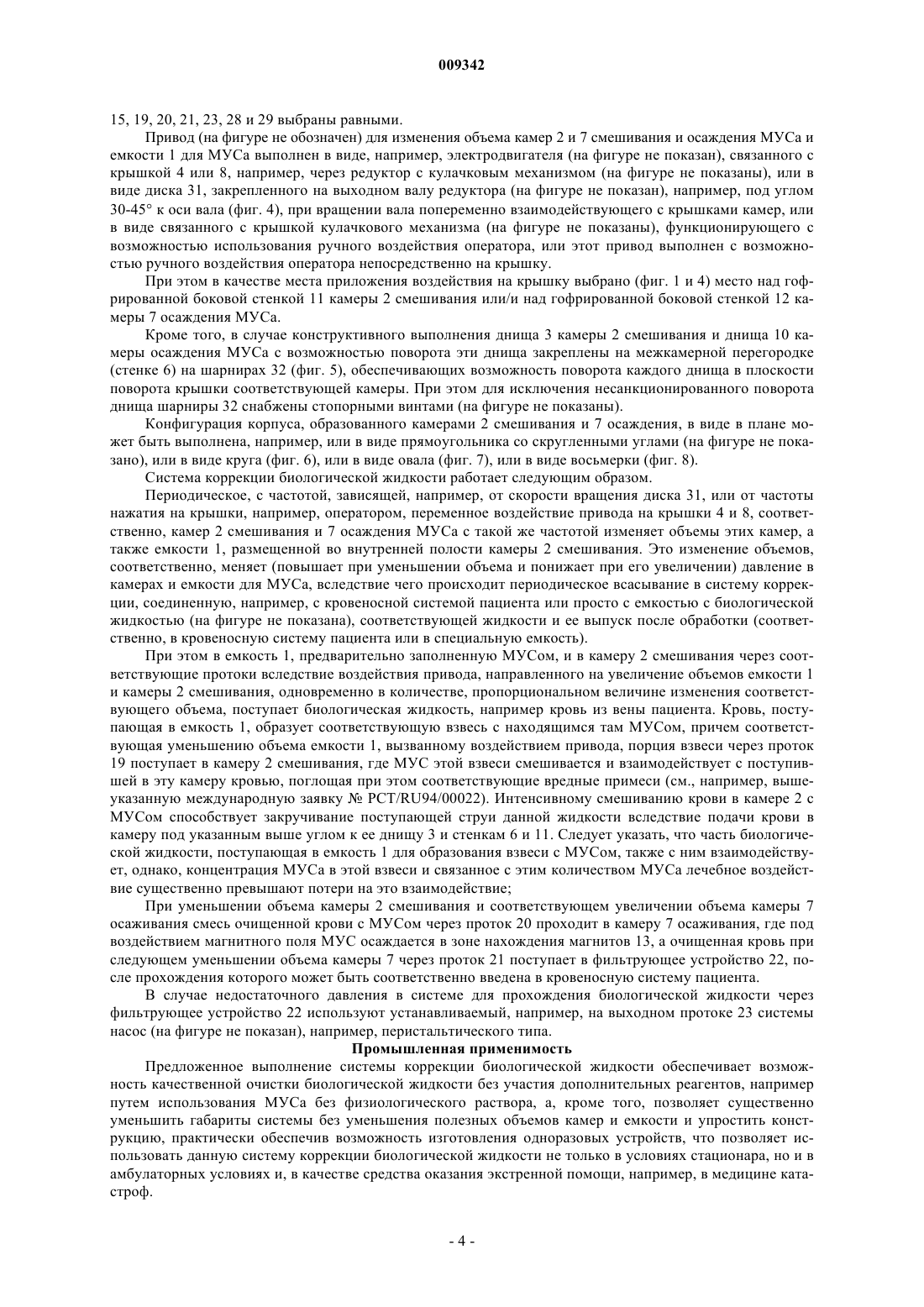

009342 Область техники Изобретение относится к биологии и медицине и может быть применено для очистки биологических жидкостей и приведения их состава к физиологическим нормам. Предшествующий уровень техники Известно устройство для коррекции биологической жидкости (см., например, международную заявкуPCT/RU94/00022, МПК: А 61M 1/36, 1994 г.), содержащее камеру смешивания биологической жидкости (далее камера смешивания) с магнитоуправляемым сорбентом (МУС), находящимся, например, в физиологическом растворе, камеру осаждения МУСа из биологической жидкости с помощью магнитов после их (этой жидкости и МУСа) взаимодействия (далее камера осаждения), емкость для МУСа с физиологическим раствором (далее емкость), а также обеспечивающий работу устройства привод. Камера смешивания протоками соединена с емкостью и с камерой осаждения, через фильтрующее устройство подсоединенной к выходному штуцеру устройства для коррекции, входным штуцером подключенного к источнику поступления биологической жидкости, например к вене пациента. При этом входной штуцер протоком соединен с камерой смешивания, причем в этот же проток введен выходной проток емкости, а,кроме того, в протоках установлены клапаны, обеспечивающие движение биологической жидкости от входного штуцера устройства к выходному. Известное устройство обеспечивает возможность очистки биологической жидкости путем удаления, например, низко- и среднемолекулярных токсинов, однако, для его применения необходимо смешивание корректируемой жидкости с физиологическим раствором, а также введение в нее, например в кровь, антикоагулянтов, что не всегда показано для пациента. Кроме того, конструктивное выполнение устройства довольно сложно. Наиболее близким аналогом-прототипом является система коррекции биологической жидкости(см., например, патент США 5980479, МПК 6: А 61M 37/00, с приоритетом от Jul. 02, 1997), содержащая герметичные камеру смешивания, камеру осаждения и емкость для МУСа, причем камера смешивания шлангами-протоками соединена с емкостью и с камерой очистки, через фильтрующее устройство подсоединенной к выходному штуцеру устройства для коррекции, входным штуцером подключенного к источнику поступления биологической жидкости, например к вене пациента. Движение биологической жидкости от входного штуцера устройства к выходному обеспечивают установленные на протоках насосы, при этом входной штуцер протоком соединен с камерой смешивания и в этот же проток введен выходной проток емкости. Кроме того, в протоках установлены клапаны, контролирующие заданное направление движения биологической жидкости, а емкость снабжена устройством для поддержания в ней заданного давления. Такая система обеспечивает возможность очистки биологической жидкости, однако, ей также присущи вышеуказанные недостатки ранее рассмотренного устройства, а, кроме того, для исключения возможности попадания в обрабатываемую биологическую жидкость воздуха, с помощью которого, например, поддерживают заданное давление в емкости с МУСом в физиологическом растворе, существенно усложнена конструкция системы, например устройства, фильтрующего обработанную жидкость перед выпуском из системы. Раскрытие изобретения В основу изобретения система коррекции биологической жидкости положена задача разработки технического решения, позволяющего осуществлять очистку биологической жидкости при минимальном введении в нее посторонних реагентов. Поставленная задача решается за счет того, что в системе коррекции биологической жидкости,включающей связанные с помощью протоков с клапанами, установленными в них с возможностью обеспечения прохождения через систему биологической жидкости от входного штуцера к выходному, герметичные емкость для магнитоуправляемого сорбента (МУСа), камеры смешивания МУСа с биологической жидкостью и осаждения МУСа из этой жидкости и фильтрующее устройство, через выходной проток системы соединенное с выходным штуцером, связанным со входным протоком системы, камеры смешивания и осаждения МУСа и емкость для МУСа выполнены с возможностью изменения своих объемов и снабжены соответствующим приводом, причем камеры смешивания МУСа с биологической жидкостью и осаждения МУСа из этой жидкости выполнены в виде емкостей, имеющих или жестко соединенные,или общую крышки, а также общую, прикрепленную к днищам этих камер стенку, выполненную в виде межкамерной перегородки, при этом внутренние полости камер связаны через проток в этой перегородке, причем на других боковых стенках этих камер выполнены гофры, образующие соответствующие сильфоны, а крышки камер шарнирно, с возможностью поворота вокруг оси этого шарнира закреплены на их общей стенке, при этом емкость для МУСа установлена внутри камеры смешивания МУСа с биологической жидкостью и выполнена в виде, например, цилиндра с гофрированной в виде сильфона боковой поверхностью, причем один торец этого цилиндра закреплен на днище камеры смешивания МУСа с биологической жидкостью, а на другом торце установлена крышка, закрепленная в крышке этой камеры,при этом на днище камеры осаждения МУСа установлены магниты, а входной штуцер системы одновременно связан с внутренними полостями камеры смешивания МУСа и емкости для МУСа, соединенной с внутренней полостью камеры смешивания МУСа.-1 009342 Кроме того, крышки камер смешивания и осаждения МУСа соединены или выполнены или расположенными в одной плоскости, или в виде V-образного в сечении профиля, а корпус, образованный этими камерами смешивания и осаждения, в виде в плане выполнен, например, или в виде прямоугольника со скругленными углами, или в виде круга, или в виде овала, или в виде восьмерки, и при этом объемы внутренних полостей камер смешивания МУСа и осаждения МУСа выбраны в соотношениях или 1:1,или 1:(0,1-0,9), или (0,1-0,9):1, соответственно, объем внутренних полостей камер смешивания МУСа и емкости для МУСа выбраны в соотношении 1:(0,1-0,9), а, кроме того, емкость для МУСа установлена в камере смешивания МУСа на расстоянии не менее (1-100)d от боковой стенки этой камеры и не менее(10-100)d от перегородки между камерами смешивания и осаждения МУСа, где d - внутренний диаметр протока, соединяющего входной штуцер системы с внутренней полостью камеры смешивания МУСа. При этом проток от входного штуцера введен в камеру смешивания МУСа или через днище, или через крышку камеры, проток от входного штуцера введен в камеру смешивания МУСа под углом 10-80 к плоскости днища или, соответственно, крышки камеры и вертикали, проток от входного штуцера введен в емкость для МУСа через крышку емкости или через ее днище, а выводной проток из емкости для МУСа в камеру смешивания МУСа установлен, например, в нижней части боковой стенки емкости на осаждения МУСа на расстоянии (0,5-50)d от днища камеры, где d - диаметр протока. Кроме того, проток между камерами смешивания МУСа и осаждения МУСа установлен в перегородке между камерами на расстоянии (0,5-50)d от днища камер, где d - диаметр протока, а выходной проток из камеры осаждения МУСа установлен в верхней части боковой стенки камеры на расстоянии (0,550)d от крышки, где d - диаметр протока. При этом магниты установлены или внутри камеры осаждения МУСа, или снаружи камеры, или внутри ее и снаружи и закреплены на днище камеры осаждения МУСа. Кроме того, привод для изменения объема камер смешивания и осаждения МУСа и емкости для МУСа выполнен в виде, например, электродвигателя, связанного с крышкой, например, через редуктор,или кулачкового механизма, или в виде закрепленного на выходном валу редуктора, например, под углом 30-45 к оси вала диска, при вращении вала попеременно взаимодействующего с крышками камер,или в виде связанного с крышкой кулачкового механизма, функционирующего с возможностью использования ручного воздействия оператора, или этот привод выполнен с возможностью ручного воздействия оператора непосредственно на крышку. При этом в качестве места приложения воздействия на крышку выбрано место над гофрированной боковой стенкой камеры смешивания или над гофрированной боковой стенкой камеры осаждения МУСа. Кроме того, диаметры входных в камеру смешивания МУСа и в емкость для МУСа протоков выбраны в соотношении d/d1=V/V1, где d - внутренний диаметр входного в камеру смешивания протока, d1 внутренний диаметр входного в емкость для МУСа протока, V - объем камеры смешивания, V1 - объем емкости для МУСа. При этом стенки емкости для МУСа и камер смешивания и осаждения МУСа, перегородка между этими камерами, а также крышка и днище выполнены, например, из полиуретана, а гофрировка выполнена на 0,5-0,95 высоты соответствующих стенок. Краткое описание фигур чертежей На фиг. 1 представлена схема системы коррекции биологической жидкости, на фиг. 2 приведена схема фильтрующего устройства этой системы, на фиг. 3 показан вид системы с V-образно соединенными крышками, на фиг. 4 представлен вариант схемы привода для изменения объемов, на фиг. 5 приведена схема шарнирного крепления днища камер системы, на фиг. 6-8 приведены варианты выполнения системы в плане в виде круга, овала или восьмерки, соответственно. Лучший вариант осуществления изобретения Система коррекции биологической жидкости содержит (фиг. 1) емкость 1 для размещения предназначенной для очистки биологической жидкости, например крови пациента от, например, низко- и среднемолекулярных токсинов магнитоуправляемого сорбента (на фигуре не обозначен, см., например, международную заявкуPCT/RU94/00022, МПК: А 61M 1/36, 1994 г.), выполненную в виде цилиндрического сильфона, установленного в камере 2 смешивания магнитоуправляемого сорбента (МУСа) с биологической жидкостью, предназначенной для обеспечения взаимодействия МУСа с этой жидкостью, при этом сильфон изготовлен за счет выполнения части цилиндра в виде соответствующих гофр (на фигуре не пронумеровано), причем эта гофрировка выполнена на 0,5-0,95 поверхности (по высоте) цилиндра. Одним торцом (на фигуре не пронумерован), вблизи которого гофрировка отсутствует, емкость 1 закреплена на днище 3 камеры 2 смешивания МУСа, а другой торец этой емкости закреплен на крышке 4 камеры 2 смешивания и герметично закрыт крышкой 5. Днище 3 камеры 2 смешивания МУСа жестко (фиг. 1) или шарнирно (фиг. 7) соединено со стенкой 6,служащей перегородкой между камерой 2 смешивания МУСа и камерой 7 осаждения МУСа, предназначенной для его выделения из биологической жидкости, причем крышка 4 камеры 2 смешивания МУСа и крышка 8 камеры 7 осаждения МУСа жестко связаны между собой и установлены на стенке 6 на шарнире 9 с возможностью поворота вокруг него в плоскости, перпендикулярной оси (на фигуре не обозначена) этого шарнира. При этом крышки 4 и 8 расположены или в одной плоскости (фиг. 1), или под углом,-2 009342 например, в виде буквы V в сечении (фиг. 3), причем размеры крышек в этом сечении (величины полок буквы V) и, соответственно, величина угла между ними выбраны с учетом обеспечения требуемого соотношения объемов камер 2 и 7, а ось шарнира 9 расположена в месте пересечения этих полок. Днище 10 камеры 7 осаждения МУСа так же, как и днище 3 камеры 2 смешивания, жестко (фиг. 1) или шарнирно(фиг. 7) прикреплено к стенке 6. Наружные стенки 11 и 12, соответственно, камер 2 и 7 смешивания и осаждения МУСа выполнены гофрированными в виде сильфонов, причем и в емкости 1 для МУСа и в камерах 2 и 7 смешивания и осаждения МУСа гофрировка выполнена на 0,5-0,95 высоты соответствующих стенок. Днища 3 и 10, крышки 4, 5 и 8, стенки 6, 11 и 12 камер 2 смешивания и 7 осаждения МУСа, а также стенки (на фигуре не нумерованы) емкости 1 выполнены из немагнитных материалов, например из полиуретана. На днище 10 камеры 7 осаждения МУСа установлены магниты 13, выполненные в виде, например,постоянных магнитов из самарий (Sm)-кобальтового (Со) сплава и служащие для выведения из биологической жидкости, находящихся в смеси с ней, МУСов, причем эти магниты в зависимости от, например,конструктивных соображений или для получения требуемой величины магнитного поля могут быть установлены или внутри камеры 7 под металлической сеткой (на фигуре не показана), или с наружной стороны днища 10, или и внутри камеры и снаружи, при этом величина создаваемого ими магнитного поля должна быть равной 10-200 мТл. В описываемом примере (фиг. 1) показана установка магнитов 13 и внутри камеры 7 на днище 10, и с наружной стороны днища 10 камеры 7 осаждения МУСа. Емкость 1 для МУСа и камера 2 смешивания МУСа выполненными, например, в виде шлангов протоками 14 и 15 через установленный в крышке 5 емкости 1 штуцер 16 и через установленный в днище 3(фиг. 1) или в крышке 4 (на фигуре не показано) камеры 2 смешивания штуцер 17, соответственно, одновременно подсоединены ко входному штуцеру 18 системы коррекции биологической жидкости, причем штуцер 17 установлен с возможностью введения в камеру 2 смешивания МУСа биологической жидкости под углом 10-80 к плоскости днища 3 или, соответственно, крышке 5 и, например, к стенке 6 для обеспечения закручивания потока этой жидкости и лучшего ее перемешивания с МУСом. Вблизи закрепленного на днище 3 камеры 2 смешивания МУСа торца в боковой стенке емкости 1 для МУСа выполнен проток 19, предназначенный для подачи МУСа в камеру 2 смешивания. Проток 20 из камеры 2 смешивания в камеру 7 осаждения МУСа и проток 21 из камеры 7 осаждения МУСа в фильтрующее устройство 22, соответственно, установлены проток 20 в межкамерной перегородке (стенке 6) вблизи ее крепления к днищу 3 камеры 2 смешивания под углом 10-60 к днищу 10 камеры 7 осаждения МУСа и к стенке 6, а проток 21 в верхней части стенки 12 камеры 7 осаждения МУСа. При этом протоком 23 фильтрующее устройство 22 соединено с выходным штуцером 24 системы. Для обеспечения направленного движения биологической жидкости от входного штуцера 18 через систему к выходному штуцеру 24 в протоках системы установлены обратные клапаны 25. Фильтрующее устройство 22 выполнено (фиг. 2) в виде соответствующего устройства (см., например, вышеприведенный патент США 5980479), содержащего последовательно установленные ультрафильтратор 26 и ловушку 27 (см. там же), предназначенные для очистки биологической жидкости от попадающих в нее, соответственно, посторонней жидкости, например капель воды, и пузырьков воздуха,причем на входном и обходном ультрафильтратора 26 протоках 28 и 29, соответственно, установлены вентили 30, обеспечивающие возможность включения в случае необходимости в работу системы коррекции биологической жидкости ультрафильтратора 26 и соответствующего его отключения, при этом обходной проток 29 введен для обеспечения работы системы в режиме отключенного ультрафильтратора 26. При этом объемы внутренних полостей камер 2 и 7 смешивания МУСа и осаждения МУСа выбраны в соотношениях или 1:1, или 1:(0,1-0,9), или (0,1-0,9):1, соответственно, объем внутренних полостей камеры 2 смешивания МУСа и емкости 1 для МУСа выбраны в соотношении 1:(0,1-0,9), а, кроме того, емкость 1 для МУСа установлена в камере 2 смешивания МУСа на расстоянии не менее (1-100)d от боковой стенки 11 этой камеры и не менее (10-100)d от перегородки 6 между камерами смешивания и осаждения МУСа, где d - внутренний диаметр протока 15, соединяющего входной штуцер 18 системы с внутренней полостью камеры 2 смешивания МУСа. В рассмотренном примере d=5-15 мм. При этом внутренние диаметры входных в камеру 2 смешивания МУСа и в емкость 1 для МУСа протоков 15 и 14, соответственно, выбраны в соотношении d/d1=V/V1, где d - внутренний диаметр входного в камеру 2 смешивания протока 15, d1 - внутренний диаметр входного в емкость 1 для МУСа протока 14, V объем камеры 2 смешивания, V1 - объем емкости 1 для МУСа. В рассмотренном примере V1=5-50 мл. Кроме того, выводной проток 19 из емкости 1 для МУСа в камеру 2 смешивания МУСа установлен,например, в нижней части боковой стенки емкости 1 на расстоянии (0,5-50)d от днища камеры, где d диаметр протока 19, а проток 20 между камерами 2 и 7 смешивания МУСа и осаждения МУСа установлен в перегородке 6 между этими камерами на расстоянии (0,5-50)d от днища 3 камеры 2 под углом 1060 к плоскостям стенки 6 и днища 10, где d - внутренний диаметр протока 20, а выходной проток 21 из камеры 7 осаждения МУСа установлен в верхней части боковой стенки 12 камеры 7 на расстоянии (0,550)d от крышки 8, где d - внутренний диаметр протока 21. В рассмотренном примере диаметры протоков-3 009342 15, 19, 20, 21, 23, 28 и 29 выбраны равными. Привод (на фигуре не обозначен) для изменения объема камер 2 и 7 смешивания и осаждения МУСа и емкости 1 для МУСа выполнен в виде, например, электродвигателя (на фигуре не показан), связанного с крышкой 4 или 8, например, через редуктор с кулачковым механизмом (на фигуре не показаны), или в виде диска 31, закрепленного на выходном валу редуктора (на фигуре не показан), например, под углом 30-45 к оси вала (фиг. 4), при вращении вала попеременно взаимодействующего с крышками камер, или в виде связанного с крышкой кулачкового механизма (на фигуре не показаны), функционирующего с возможностью использования ручного воздействия оператора, или этот привод выполнен с возможностью ручного воздействия оператора непосредственно на крышку. При этом в качестве места приложения воздействия на крышку выбрано (фиг. 1 и 4) место над гофрированной боковой стенкой 11 камеры 2 смешивания или/и над гофрированной боковой стенкой 12 камеры 7 осаждения МУСа. Кроме того, в случае конструктивного выполнения днища 3 камеры 2 смешивания и днища 10 камеры осаждения МУСа с возможностью поворота эти днища закреплены на межкамерной перегородке(стенке 6) на шарнирах 32 (фиг. 5), обеспечивающих возможность поворота каждого днища в плоскости поворота крышки соответствующей камеры. При этом для исключения несанкционированного поворота днища шарниры 32 снабжены стопорными винтами (на фигуре не показаны). Конфигурация корпуса, образованного камерами 2 смешивания и 7 осаждения, в виде в плане может быть выполнена, например, или в виде прямоугольника со скругленными углами (на фигуре не показано), или в виде круга (фиг. 6), или в виде овала (фиг. 7), или в виде восьмерки (фиг. 8). Система коррекции биологической жидкости работает следующим образом. Периодическое, с частотой, зависящей, например, от скорости вращения диска 31, или от частоты нажатия на крышки, например, оператором, переменное воздействие привода на крышки 4 и 8, соответственно, камер 2 смешивания и 7 осаждения МУСа с такой же частотой изменяет объемы этих камер, а также емкости 1, размещенной во внутренней полости камеры 2 смешивания. Это изменение объемов,соответственно, меняет (повышает при уменьшении объема и понижает при его увеличении) давление в камерах и емкости для МУСа, вследствие чего происходит периодическое всасывание в систему коррекции, соединенную, например, с кровеносной системой пациента или просто с емкостью с биологической жидкостью (на фигуре не показана), соответствующей жидкости и ее выпуск после обработки (соответственно, в кровеносную систему пациента или в специальную емкость). При этом в емкость 1, предварительно заполненную МУСом, и в камеру 2 смешивания через соответствующие протоки вследствие воздействия привода, направленного на увеличение объемов емкости 1 и камеры 2 смешивания, одновременно в количестве, пропорциональном величине изменения соответствующего объема, поступает биологическая жидкость, например кровь из вены пациента. Кровь, поступающая в емкость 1, образует соответствующую взвесь с находящимся там МУСом, причем соответствующая уменьшению объема емкости 1, вызванному воздействием привода, порция взвеси через проток 19 поступает в камеру 2 смешивания, где МУС этой взвеси смешивается и взаимодействует с поступившей в эту камеру кровью, поглощая при этом соответствующие вредные примеси (см., например, вышеуказанную международную заявкуPCT/RU94/00022). Интенсивному смешиванию крови в камере 2 с МУСом способствует закручивание поступающей струи данной жидкости вследствие подачи крови в камеру под указанным выше углом к ее днищу 3 и стенкам 6 и 11. Следует указать, что часть биологической жидкости, поступающая в емкость 1 для образования взвеси с МУСом, также с ним взаимодействует, однако, концентрация МУСа в этой взвеси и связанное с этим количеством МУСа лечебное воздействие существенно превышают потери на это взаимодействие; При уменьшении объема камеры 2 смешивания и соответствующем увеличении объема камеры 7 осаживания смесь очищенной крови с МУСом через проток 20 проходит в камеру 7 осаживания, где под воздействием магнитного поля МУС осаждается в зоне нахождения магнитов 13, а очищенная кровь при следующем уменьшении объема камеры 7 через проток 21 поступает в фильтрующее устройство 22, после прохождения которого может быть соответственно введена в кровеносную систему пациента. В случае недостаточного давления в системе для прохождения биологической жидкости через фильтрующее устройство 22 используют устанавливаемый, например, на выходном протоке 23 системы насос (на фигуре не показан), например, перистальтического типа. Промышленная применимость Предложенное выполнение системы коррекции биологической жидкости обеспечивает возможность качественной очистки биологической жидкости без участия дополнительных реагентов, например путем использования МУСа без физиологического раствора, а, кроме того, позволяет существенно уменьшить габариты системы без уменьшения полезных объемов камер и емкости и упростить конструкцию, практически обеспечив возможность изготовления одноразовых устройств, что позволяет использовать данную систему коррекции биологической жидкости не только в условиях стационара, но и в амбулаторных условиях и, в качестве средства оказания экстренной помощи, например, в медицине катастроф.-4 009342 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система коррекции биологической жидкости, включающая связанные с помощью протоков с клапанами, установленными с возможностью обеспечения прохождения через систему биологической жидкости от входного штуцера к выходному, емкость для магнитоуправляемого сорбента (МУСа), камеры смешивания МУСа с биологической жидкостью и осаждения МУСа из этой жидкости и фильтрующее устройство, соединенное с выходным протоком камеры осаждения и с выходным штуцером системы,отличающаяся тем, что камеры смешивания и осаждения МУСа и емкость для МУСа выполнены с возможностью изменения своих объемов и снабжены соответствующим приводом, причем камеры смешивания МУСа с биологической жидкостью и осаждения МУСа из этой жидкости выполнены в виде емкостей, имеющих или жестко соединенные, или общие крышки, а также общую, прикрепленную к днищам этих камер стенку, выполненную в виде межкамерной перегородки, при этом внутренние полости этих камер связаны через проток в этой перегородке, причем на других боковых стенках этих камер выполнены гофры, образующие соответствующие сильфоны, а крышки камер шарнирно, с возможностью поворота вокруг оси этого шарнира закреплены на их общей стенке, при этом емкость для МУСа установлена внутри камеры смешивания МУСа с биологической жидкостью и выполнена в виде цилиндра с гофрированной в виде сильфона боковой поверхностью, причем один торец этого цилиндра закреплен на днище камеры смешивания МУСа с биологической жидкостью, а на другом торце установлена крышка, закрепленная в крышке этой камеры, при этом на днище камеры осаждения МУСа установлены магниты, а входной штуцер системы одновременно связан с внутренними полостями камеры смешивания МУСа и емкости для МУСа, соединенной с внутренней полостью камеры смешивания МУСа. 2. Система по п.1, отличающаяся тем, что крышки камер смешивания и осаждения МУСа расположены в одной плоскости. 3. Система по п.1, отличающаяся тем, что крышки камер смешивания и осаждения МУСа соединены в виде углового, например V-образного в сечении, профиля. 4. Система по любому из пп.1-3, отличающаяся тем, что корпус, образованный камерами смешивания и осаждения МУСа, в плане выполнен или в виде прямоугольника со скругленными углами, или в виде круга, или в виде овала, или в виде восьмерки. 5. Система по любому из пп.1-3, отличающаяся тем, что днища камер смешивания и осаждения МУСа жестко прикреплены к межкамерной перегородке. 6. Система по п.1 или 3, отличающаяся тем, что шарнир крепления крышки к межкамерной перегородке установлен в углу ее профиля. 7. Система по любому из пп.1-3, отличающаяся тем, что днища камер смешивания и осаждения МУСа прикреплены к межкамерной перегородке с возможностью поворота в плоскости поворота крышки. 8. Система по любому из пп.1-3, отличающаяся тем, что объемы внутренних полостей камер смешивания МУСа и осаждения МУСа выбраны в соотношениях или 1:1, или 1:(0,1-0,9), или (0,1-0,9):1, соответственно, а объем внутренних полостей камер смешивания МУСа и емкости для МУСа выбраны в соотношении 1:(0,1-0,9). 9. Система по п.1, отличающаяся тем, что емкость для МУСа установлена в камере смешивания МУСа на расстоянии не менее (l-100)d от боковой стенки этой камеры и не менее (10-100)d от перегородки между камерами смешивания и осаждения МУСа, где d - внутренний диаметр протока, соединяющего входной штуцер системы с внутренней полостью камеры смешивания МУСа. 10. Система по любому из пп.1 или 9, отличающаяся тем, что проток от входного штуцера введен в камеру смешивания МУСа или через днище, или через крышку камеры. 11. Система по п.10, отличающаяся тем, что проток от входного штуцера введен в камеру смешивания МУСа под углом (10-80) к плоскости днища или соответственно крышки камеры и вертикали. 12. Система по любому из пп.1 или 9, отличающаяся тем, что проток от входного штуцера введен в емкость для МУСа через крышку емкости, а выводной проток из емкости для МУСа в камеру смешивания МУСа установлен, например, в нижней части боковой стенки емкости и камеры смешивания МУСа на расстоянии (0,5-50)d от днища камеры смешивания, где d - диаметр протока. 13. Система по любому из пп.1 или 9, отличающаяся тем, что проток между камерами смешивания и осаждения МУСа установлен в перегородке между камерами на расстоянии (0,5-50)d от днища камер,где d - диаметр протока. 14. Система по любому из пп.1 или 9, отличающаяся тем, что проток между камерами смешивания и осаждения МУСа установлен в перегородке между камерами под углом 10-60 к днищу камеры осаждения МУСа и к межкамерной перегородке. 15. Система по любому из пп.1 или 9, отличающаяся тем, что выходной проток из камеры осаждения МУСа установлен или в крышке камеры, или в верхней части боковой стенки камеры на расстоянии(0,5-50)d от крышки, где d - диаметр протока. 16. Система по п.1, отличающаяся тем, что магниты установлены или внутри камеры осаждения МУСа, или снаружи камеры, или внутри камеры и снаружи и закреплены на днище камеры осаждения МУСа.-5 009342 17. Система по п.1, отличающаяся тем, что привод для изменения объема камер смешивания и осаждения МУСа и емкости для МУСа выполнен в виде электродвигателя, связанного с крышкой через редуктор или кулачковый механизм, или в виде закрепленного на выходном валу редуктора, например, под углом 30-45 к оси вала диска, при вращении вала попеременно взаимодействующего с крышками камер. 18. Система по п.1, отличающаяся тем, что привод для изменения объема камер смешивания и осаждения МУСа и емкости для МУСа выполнен в виде связанного с крышкой кулачкового механизма,функционирующего с возможностью использования ручного воздействия оператора. 19. Система по п.1, отличающаяся тем, что привод выполнен с возможностью ручного воздействия оператора непосредственно на крышку. 20. Система по любому из пп.1 или 17-19, отличающаяся тем, что в качестве места приложения воздействия привода на крышку является место над гофрированной боковой стенкой камеры смешивания или над гофрированной боковой стенкой камеры осаждения МУСа. 21. Система по любому из пп.1 или 9, отличающаяся тем, что диаметры входных в камеру смешивания МУСа и в емкость для МУСа протоков выбраны в соотношении d/d1=V/V1, где d - внутренний диаметр входного в камеру смешивания протока, d1 - внутренний диаметр входного в емкость для МУСа протока, V - объем камеры смешивания, V1 - объем емкости для МУСа. 22. Система по п.1, отличающаяся тем, что стенки емкости для МУСа и камер смешивания и осаждения МУСа и перегородка между этими камерами, а также крышка и днище выполнены из полиуретана. 23. Система по любому из пп.1 или 22, отличающаяся тем, что в емкости для МУСа и камерах смешивания и осаждения МУСа гофрировка выполнена на (0,5-0,95) высоты соответствующих стенок.
