Панель в качестве конструктивного элемента и стенка из этих панелей

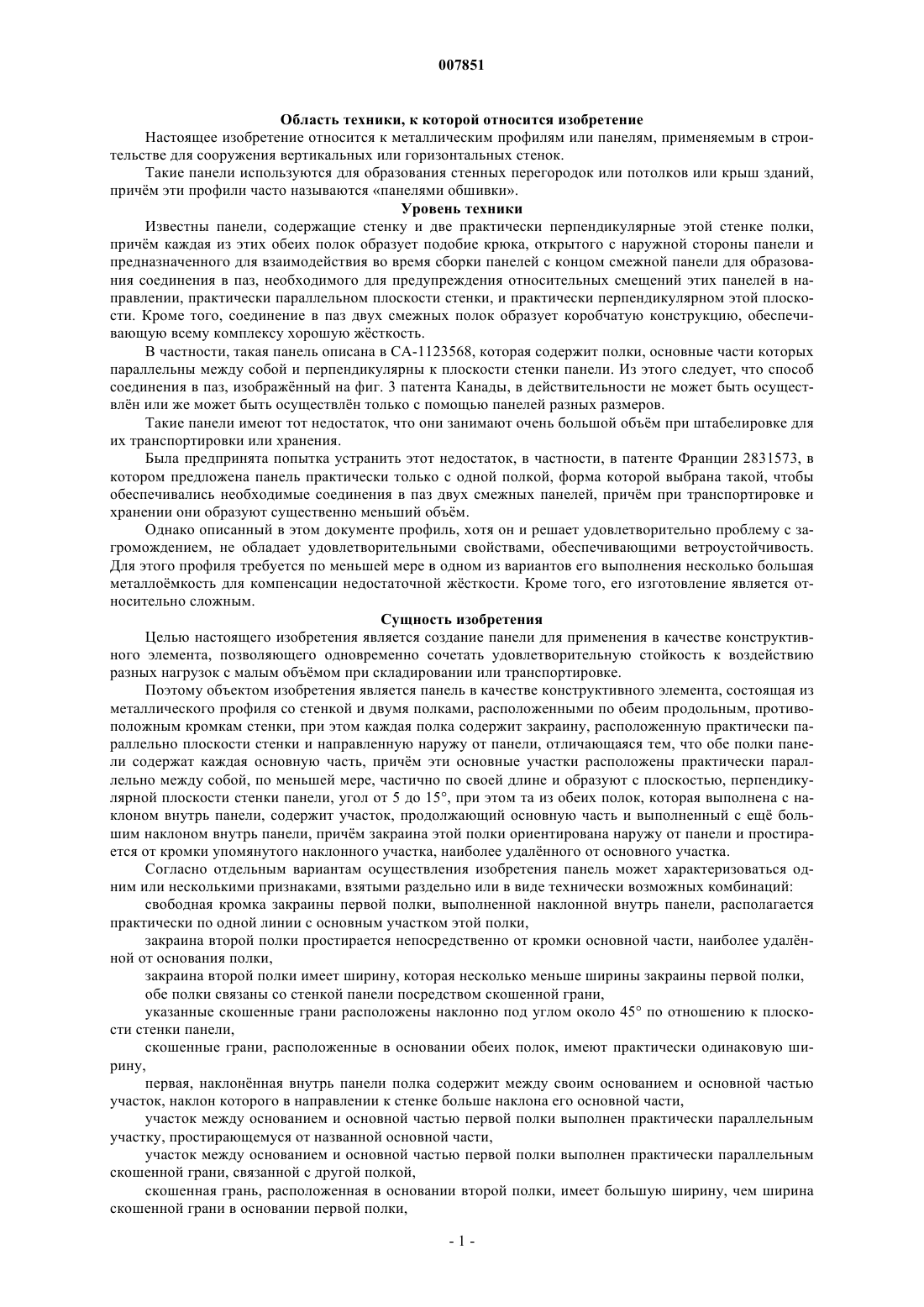

007851 Область техники, к которой относится изобретение Настоящее изобретение относится к металлическим профилям или панелям, применяемым в строительстве для сооружения вертикальных или горизонтальных стенок. Такие панели используются для образования стенных перегородок или потолков или крыш зданий,причм эти профили часто называются панелями обшивки. Уровень техники Известны панели, содержащие стенку и две практически перпендикулярные этой стенке полки,причм каждая из этих обеих полок образует подобие крюка, открытого с наружной стороны панели и предназначенного для взаимодействия во время сборки панелей с концом смежной панели для образования соединения в паз, необходимого для предупреждения относительных смещений этих панелей в направлении, практически параллельном плоскости стенки, и практически перпендикулярном этой плоскости. Кроме того, соединение в паз двух смежных полок образует коробчатую конструкцию, обеспечивающую всему комплексу хорошую жсткость. В частности, такая панель описана в СА-1123568, которая содержит полки, основные части которых параллельны между собой и перпендикулярны к плоскости стенки панели. Из этого следует, что способ соединения в паз, изображнный на фиг. 3 патента Канады, в действительности не может быть осуществлн или же может быть осуществлн только с помощью панелей разных размеров. Такие панели имеют тот недостаток, что они занимают очень большой объм при штабелировке для их транспортировки или хранения. Была предпринята попытка устранить этот недостаток, в частности, в патенте Франции 2831573, в котором предложена панель практически только с одной полкой, форма которой выбрана такой, чтобы обеспечивались необходимые соединения в паз двух смежных панелей, причм при транспортировке и хранении они образуют существенно меньший объм. Однако описанный в этом документе профиль, хотя он и решает удовлетворительно проблему с загромождением, не обладает удовлетворительными свойствами, обеспечивающими ветроустойчивость. Для этого профиля требуется по меньшей мере в одном из вариантов его выполнения несколько большая металломкость для компенсации недостаточной жсткости. Кроме того, его изготовление является относительно сложным. Сущность изобретения Целью настоящего изобретения является создание панели для применения в качестве конструктивного элемента, позволяющего одновременно сочетать удовлетворительную стойкость к воздействию разных нагрузок с малым объмом при складировании или транспортировке. Поэтому объектом изобретения является панель в качестве конструктивного элемента, состоящая из металлического профиля со стенкой и двумя полками, расположенными по обеим продольным, противоположным кромкам стенки, при этом каждая полка содержит закраину, расположенную практически параллельно плоскости стенки и направленную наружу от панели, отличающаяся тем, что обе полки панели содержат каждая основную часть, причм эти основные участки расположены практически параллельно между собой, по меньшей мере, частично по своей длине и образуют с плоскостью, перпендикулярной плоскости стенки панели, угол от 5 до 15, при этом та из обеих полок, которая выполнена с наклоном внутрь панели, содержит участок, продолжающий основную часть и выполненный с ещ большим наклоном внутрь панели, причм закраина этой полки ориентирована наружу от панели и простирается от кромки упомянутого наклонного участка, наиболее удалнного от основного участка. Согласно отдельным вариантам осуществления изобретения панель может характеризоваться одним или несколькими признаками, взятыми раздельно или в виде технически возможных комбинаций: свободная кромка закраины первой полки, выполненной наклонной внутрь панели, располагается практически по одной линии с основным участком этой полки,закраина второй полки простирается непосредственно от кромки основной части, наиболее удалнной от основания полки,закраина второй полки имеет ширину, которая несколько меньше ширины закраины первой полки,обе полки связаны со стенкой панели посредством скошенной грани,указанные скошенные грани расположены наклонно под углом около 45 по отношению к плоскости стенки панели,скошенные грани, расположенные в основании обеих полок, имеют практически одинаковую ширину,первая, наклоннная внутрь панели полка содержит между своим основанием и основной частью участок, наклон которого в направлении к стенке больше наклона его основной части,участок между основанием и основной частью первой полки выполнен практически параллельным участку, простирающемуся от названной основной части,участок между основанием и основной частью первой полки выполнен практически параллельным скошенной грани, связанной с другой полкой,скошенная грань, расположенная в основании второй полки, имеет большую ширину, чем ширина скошенной грани в основании первой полки,-1 007851 закраина второй, наклоннной наружу от панели полки содержит изгиб, выполненный практически параллельным указанному участку, простирающемуся от основной части первой полки. Также объектом изобретения является стенка, состоящая из нескольких панелей, вставленных в паз одна в другую и закреплнных между собой, отличающаяся тем, что панели выполнены, как они описаны выше, при этом соединнные в паз полки двух смежных панелей соприкасаются, по меньшей мере,вдоль их основных частей и образуют между своими концами коробчатую конструкцию треугольного сечения, причм закраина одной из обеих полок соединяется внахлстку с закраиной смежной полки второй панели. Кроме того,закраина первой, наклоннной внутрь панели полки, частью которой она является, соединяется внахлстку с закраиной смежной полки второй панели,изгиб второй полки одной из панелей упирается в первую полку смежной панели,закраина наклоннной наружу от панели полки, частью которой она является, соединяется внахлстку с закраиной смежной полки смежной панели. Перечень фигур чертежей Подробнее изобретение поясняется ниже его описанием, приводимым исключительно в качестве примера со ссылками на приложенные чертежи, на которых изображено: фиг. 1 - вид с торца на панель согласно изобретению; фиг. 2 - детальный вид соединения в паз двух смежных панелей; фиг. 3 - схематический вид на уложенные в штабель панели согласно изобретению; фиг. 4 и 5 - аналогичные виды, что и на фиг.1 и 2, но относящиеся к другому варианту выполнения; фиг. 6 - детальный вид на другой вариант выполнения, предназначенный для двух предыдущих вариантов осуществления изобретения. Сведения, подтверждающие возможность осуществления изобретения. На фиг.1 изображена панель Р согласно изобретению, представляющая собой профиль из известного металла с толщиной, которая также является традиционной для этого типа изделий. Панель согласно изобретению содержит стенку 10 с одним или несколькими продольными рбрами жсткости 12 и две полки 20, 30, простирающиеся от двух противоположных продольных кромок стенки профиля. Отличие данной панели заключается, в основном, в форме е полок. Ниже в описании под понятием внутренняя часть понимается часть панели, расположенная между обеими полками этой панели, понятие наружная часть означает пространственные зоны, расположенные снаружи от этих полок. Первая полка, показанная на фигуре слева, содержит первую или основную часть 21, которая придат панели е общую ориентацию и которая соединена со стенкой скошенной гранью 22, образующей с этой стенкой угол около 45. Указанная основная часть 21 полки 20 также выполнена с небольшим наклоном внутрь панели и образует с плоскостью Р 2, перпендикулярной общей плоскости P1 стенки, уголот 5 до 15, предпочтительно 10. Эта основная часть 21 продолжена вторым участком 23, выполненным с более значительным наклоном внутрь панели, при этом конец этого выполненного с наклоном участка сам имеет продолжение в виде закраины 24, параллельной стенке и ориентированной наружу от панели, причм свободный край этой закраины располагается практически на продолжении основной части стенки. Второй участок 23 полки 20 образует с плоскостью P2, перпендикулярной плоскости P1 стенки, уголот 35 до 45, например, около или равный 41. Вторая полка 30, расположенная справа на фиг.1, содержит основную часть 31, которая придат ей ориентацию и которая располагается практически параллельно основной части 21 первой полки 20, т.е. она образует вместе с плоскостью P2, перпендикулярной плоскости P1 стенки панели, угол от 5 до 15,предпочтительно около или равный 10. Эта основная часть 31 также связана со стенкой с помощью скошенной грани 32 с углом наклона, например, 45. Основная часть 31 полки содержит на свом конце закраину 34, выполненную параллельной плоскости P1 стенки и ориентированную наружу от панели, е ширина несколько меньше ширины закраины 24 первой полки. В представленном варианте осуществления закраина 34 продолжена изгибом 35, который вместе с закраиной образует угол от 40 до 60, предпочтительно около или равный 49. На фиг. 2 показано соединение в паз двух смежных профилей или панелей Ps и Pi обшивки. Такое соединение достигается наложением полки 20 верхней панели Ps на полку 30 нижней панели Pi. Обе основные части 21, 31 обеих полок соприкасаются между собой, при этом их концы образуют участок 40 в виде коробчатой треугольной конструкции. Обе закраины 24 и 34 накладываются друг на друга и изгиб 35 упирается в более наклоннный участок 23 полки 20. Крепление обеих смежных панелей обеспечивается с помощью самонарезных винтов по шву 41,располагаемых в зоне основных частей 21, 31 обеих полок, и посредством самонарезных винтов 42,-2 007851 обеспечивающих одновременно крепление панелей противообшивки (не показана) на участке закраин 24, 34. В этом случае наличие изгиба 35 имеет важное значение, так как благодаря такому расположению наджно удерживаются закраины 34 и отсутствует риск смещения закраины 24 при завинчивании самонарезных винтов 42, недостаток, который присущ некоторым, известным из уровня техники устройствам. В положении для транспортировки панели согласно изобретению могут укладываться в штабель,как показано на фиг. 3, и, судя по простоте укладки, можно заключить, что такая штабелировка позволяет существенно экономить занимаемую площадь по сравнению с панелями, известными из уровня техники. В штабелированном положении полки 20 вставляются друг в друга практически без зазора, в то время как полки 30 вставляются друг в друга с некоторым вертикальным промежутком, соответствующим в основном высоте изгиба 35. Соприкосновение со стороны полок 30 происходит, во-первых, в нижней зоне 36 основных частей 31 и, во-вторых, в зоне свободной кромки изгиба 35, опирающегося на закраину 34 панели при непосредственном расположении снизу. На фиг. 4 изображн вариант выполнения панели согласно изобретению. Этот вариант отличается от первого варианта формой полок 50, 60. Первая полка 50 содержит в своей основной части 51 расцепитель, выполненный таким образом,что образуется поверхность 56, простирающаяся от скошенной грани 52, наклон которой по отношению к плоскости стенки практически равен наклону скошенной грани 62 второй полки. При этом скошенная грань 62 имеет длину, превышающую длину скошенной грани 52 первой полки, в результате чего образуется опорная поверхность 62 а для поверхности 56. Концевые участки 53, 54; 64, 65 полок 50, 60 выполнены аналогичными концевым участкам полок 20, 30 первого варианта. На фиг. 5 показано соединение в паз двух смежных профилей согласно второму варианту выполнения. Соединение в паз вблизи концов обеих полок 50, 60 выполнено таким же, что и соединение в первом варианте выполнения. Зато благодаря наличию расцепителя 56 и его взаимодействию со скошенной гранью 62 а полки 60 улучшились относительное крепление и сцепление обоих смежных панелей в направлении, перпендикулярном плоскости панелей. Способ штабелировки таких изменнных панелей аналогичен способу, описанному и изображнному в первом варианте выполнения, благодаря чему отсутствует необходимость в его изображении. Из сказанного выше следует, что панель согласно изобретению позволяет положительно решить разные имеющиеся проблемы. Действительно,панель имеет относительно простой профиль, в результате чего упрощается его изготовление и относительно снижается его себестоимость,устойчивость к воздействию разных нагрузок является удовлетворительной благодаря незначительному наклону полок панелей в направлении, перпендикулярном к стенке этих панелей, а также благодаря коробчатой конструкции, образующейся в результате соединения в паз двух смежных панелей,крепление противообшивки и соединение между собой двух смежных панелей эффективно достигается посредством самонарезных винтов, а наличие изгиба 35 обеспечивает удержание закраины 34 в свом положении, в результате чего самонарезные винты хорошо проходят через обе закраины,штабелировка таких панелей требует наличия лишь минимальной площади, что представляет собой существенное преимущество при транспортировке и складировании. Само собой разумеется, что возможны многочисленные варианты выполнения, не выходящие за рамки изобретения, касающиеся, в частности, формы деталей панелей, размеров разных участков профилей и величин углов между этими участками. Так, например, концы обеих полок 70, 80 могут быть согласованы и иметь такие размеры, что закраина 84 полки, выполненной наклонно наружу от соответствующей панели, надвинется на закраину 74 полки 70, наклоннной внутрь смежной панели, как показано на фиг. 6. Следовательно, будет достигнуто более наджное соединение обеих смежных панелей, но при этом будет отсутствовать опора между изгибом 35, 65 и смежной полкой, что позволяет обеспечить варианты выполнения, показанные на фиг. 1, 2 и 4, 5. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Панель в качестве конструктивного элемента, состоящая из металлического профиля со стенкой(10) и двумя полками (20, 30; 50, 60), простирающимися от двух противоположных продольных кромок стенки, причм каждая полка содержит закраину (24, 34; 54, 64), выполненную практически параллельной плоскости (P1) стенки (10) и простирающуюся наружу от панели, отличающаяся тем, что обе полки(20, 30; 50, 60) одной панели содержат каждая основную часть (21, 31; 51, 61), причм эти обе основные части (21, 31; 51, 61) выполнены практически параллельными между собой, по меньшей мере, частично по их длине и образуют с плоскостью, перпендикулярной к плоскости (P1) стенки панели, угол от 5 до 15, при этом одна (20, 50) из обеих полок, выполненная с наклоном внутрь панели, содержит участок(23, 53), простирающийся от основной части и выполненный с более значительным наклоном внутрь панели, при этом закраина (24, 54) этой полки простирается наружу от панели, начиная от кромки указанного, выполненного с наклоном участка (23, 53), который наиболее удалн от основной части. 2. Панель по п.1, отличающаяся тем, что свободная кромка закраины (24, 54) первой полки (20, 50),выполненная наклонной внутрь панели, располагается практически по прямой линии с основной частью(21, 51) этой полки. 3. Панель по п.1 или 2, отличающаяся тем, что закраина (34, 64) второй полки (30, 60) простирается непосредственно от кромки основной части (31, 61), которая наиболее удалена от основания полки. 4. Панель по любому из пп.1-3, отличающаяся тем, что закраина (34, 64) второй полки (30, 60) имеет ширину, которая несколько меньше ширины закраины (24, 54) первой полки (20, 50). 5. Панель по любому из пп.1-4, отличающаяся тем, что обе полки (20, 30; 50, 60) связаны со стенкой(10) панели скошенной гранью (22, 32, 52, 62). 6. Панель по п.5, отличающаяся тем, что скошенные грани (22, 32, 52, 62) выполнены с наклоном под углом около 45 по отношению к плоскости (P1) стенки (10) панели. 7. Панель по п.5 или 6, отличающаяся тем, что расположенные в основании обеих полок скошенные грани (22, 32) имеют практически одинаковую ширину. 8. Панель по любому из пп.1-7, отличающаяся тем, что первая полка (50), выполненная с наклоном внутрь панели, содержит между своим основанием и основной частью (51) участок (56), выполненный с ещ большим наклоном в сторону стенки, чем основная часть. 9. Панель по п.8, отличающаяся тем, что указанный участок (56), расположенный между основанием основной части (51) и первой полкой (50), выполнен практически параллельным участку (53), простирающемуся от основной части (51). 10. Панель по п.8 или 9, отличающаяся тем, что участок (56), расположенный между основанием и основной частью (51) первой полки (50), выполнен практически параллельным наклонной грани (62),связанной со второй полкой (60). 11. Панель по любому из пп.8-10, отличающаяся тем, что скошенная грань (62), расположенная в основании второй полки (60), имеет ширину, превышающую ширину скошенной грани (52) в основании первой полки (50). 12. Панель по любому из пп.1-11, отличающаяся тем, что закраина (34, 64) второй полки (30, 60),выполненная с наклоном наружу от панели, содержит изгиб (35, 65), практически параллельный указанному участку (23, 53), простирающемуся от основной части (21, 51) первой полки (20, 50). 13. Стенка из нескольких панелей, соединнных в паз между собой и закреплнных одна на другой,отличающаяся тем, что панели выполнены такими, как они охарактеризованы в любом из пп.1-12, при этом соединнные в паз полки двух смежных панелей соприкасаются, по меньшей мере, вдоль своих основных частей (21, 31, 51, 61) и образуют между своими концами коробчатую конструкцию треугольного сечения, причм закраина (24, 54, 84) одной из обеих полок соединяется внахлстку с закраиной (34, 64,74) смежной полки второй панели. 14. Стенка по п.13, отличающаяся тем, что закраина (24, 54) первой полки, выполненной наклонно внутрь панели (Pi), частью которой она является, соединяется внахлстку с закраиной (34, 64) смежной полки второй панели. 15. Стенка по п.14, отличающаяся тем, что изгиб (35, 65) второй полки (30, 60) одной (Pi) из панелей упирается в первую полку смежной панели (Ps). 16. Стенка по п.13, отличающаяся тем, что закраина (84) полки (80), выполненной с наклоном наружу от панели, частью которой она является, соединяется внахлстку с закраиной (74) смежной полки
