Водонепроницаемая и воздухопроницаемая подошва для обуви и обувь с такой подошвой

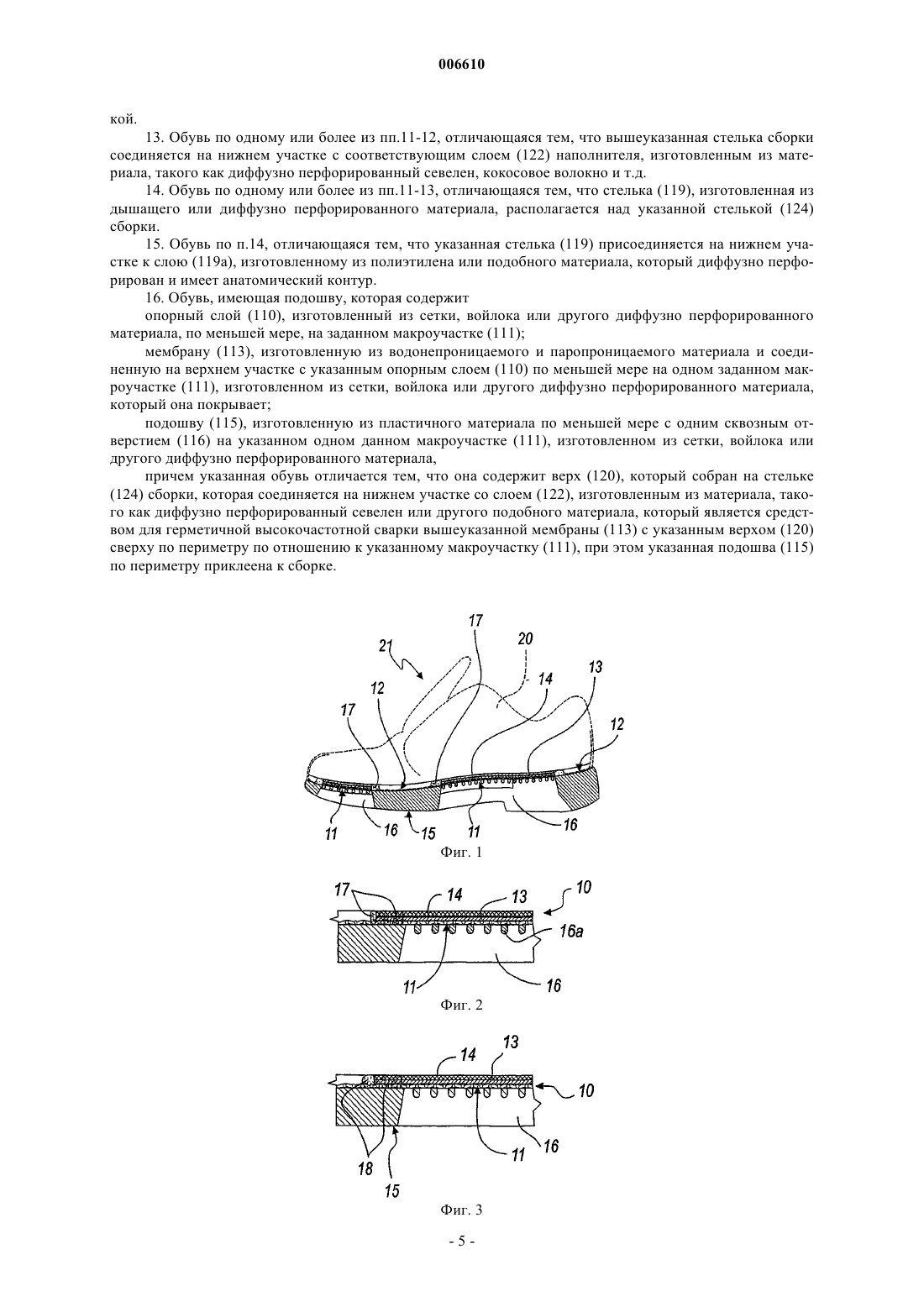

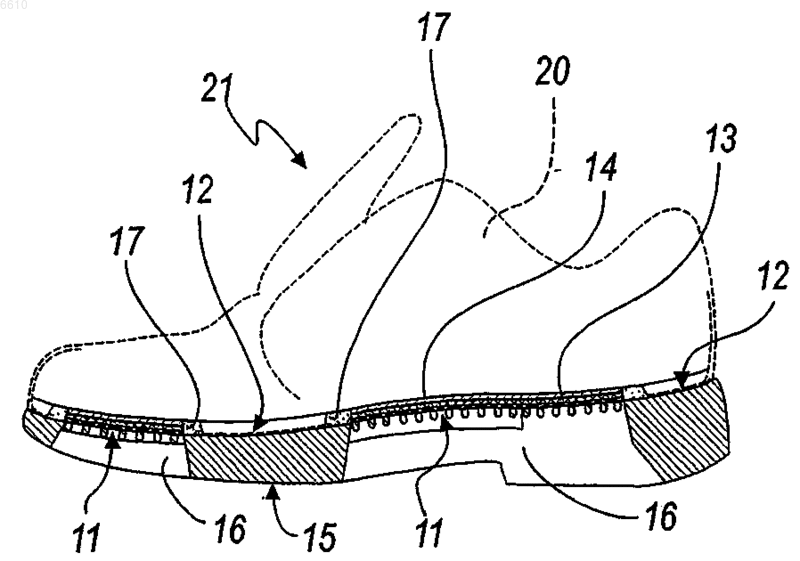

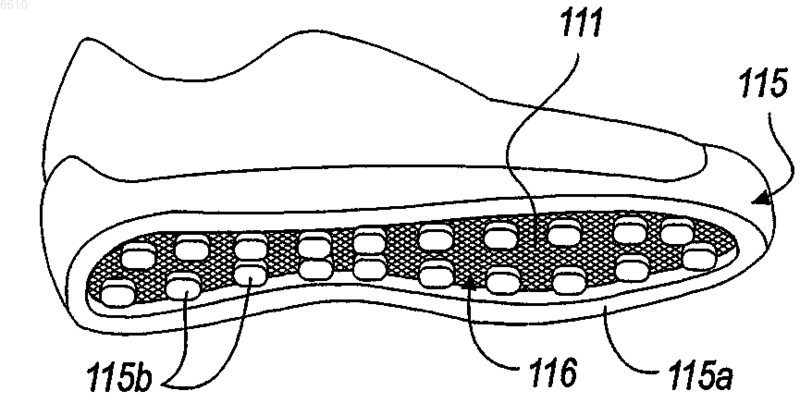

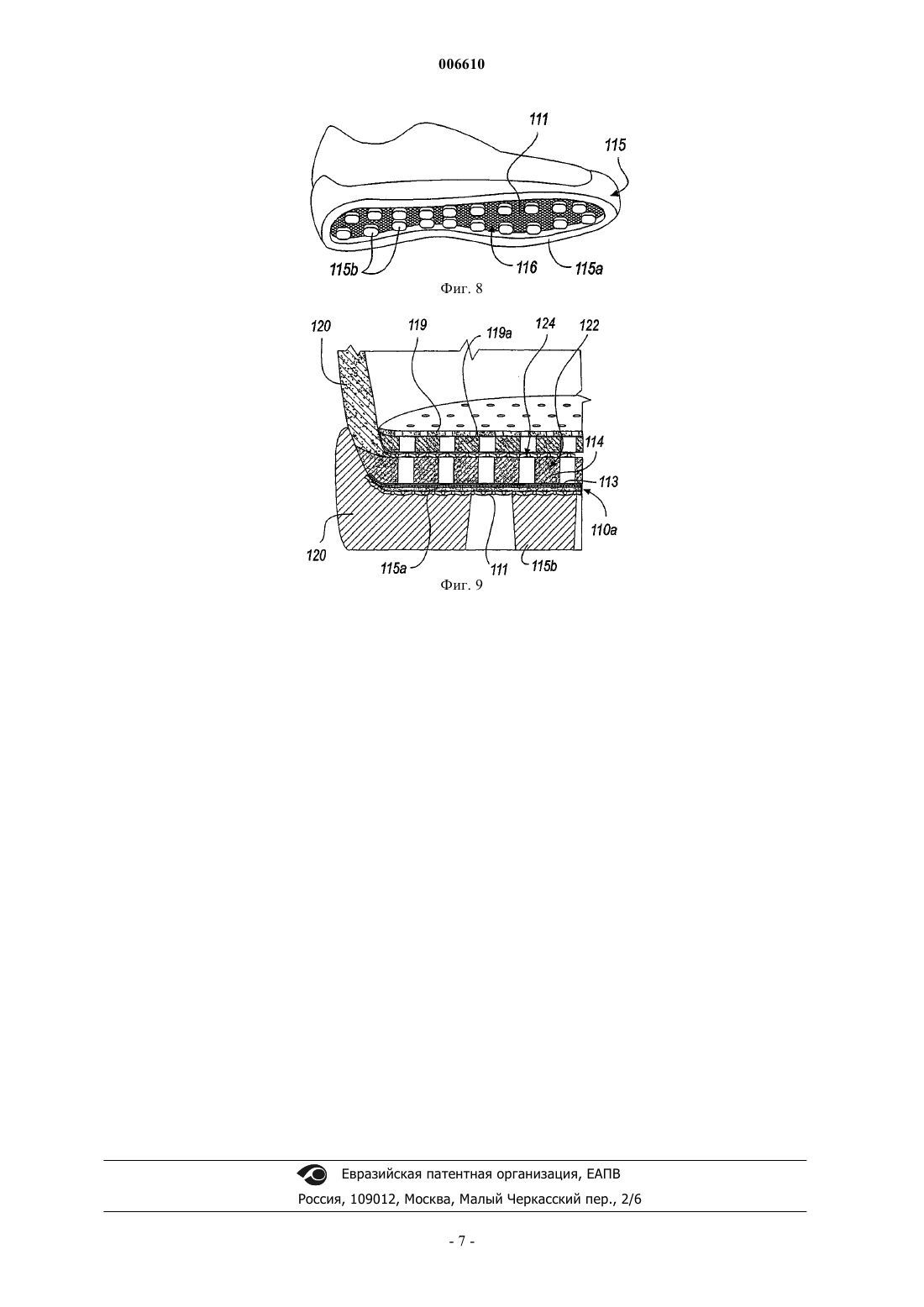

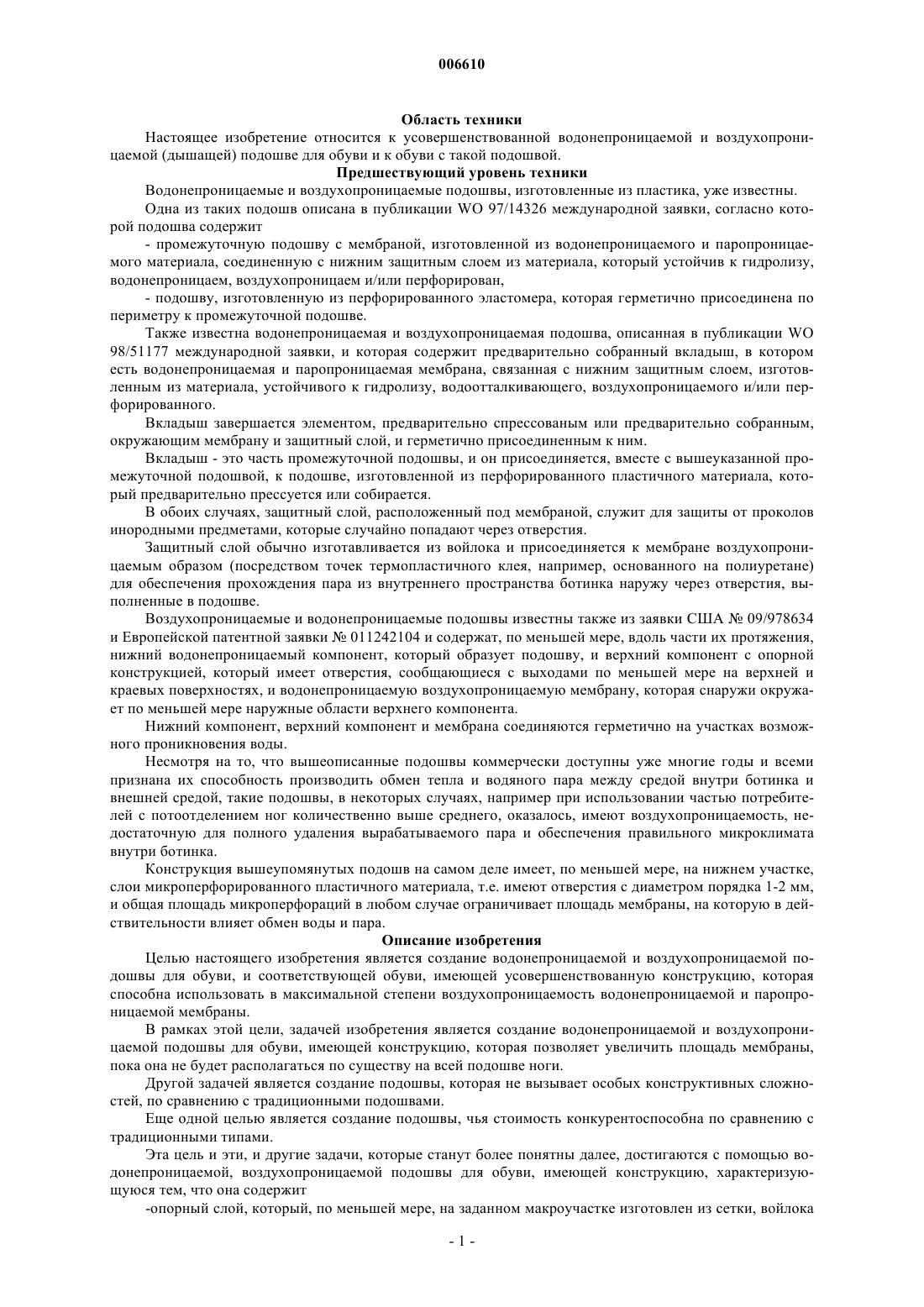

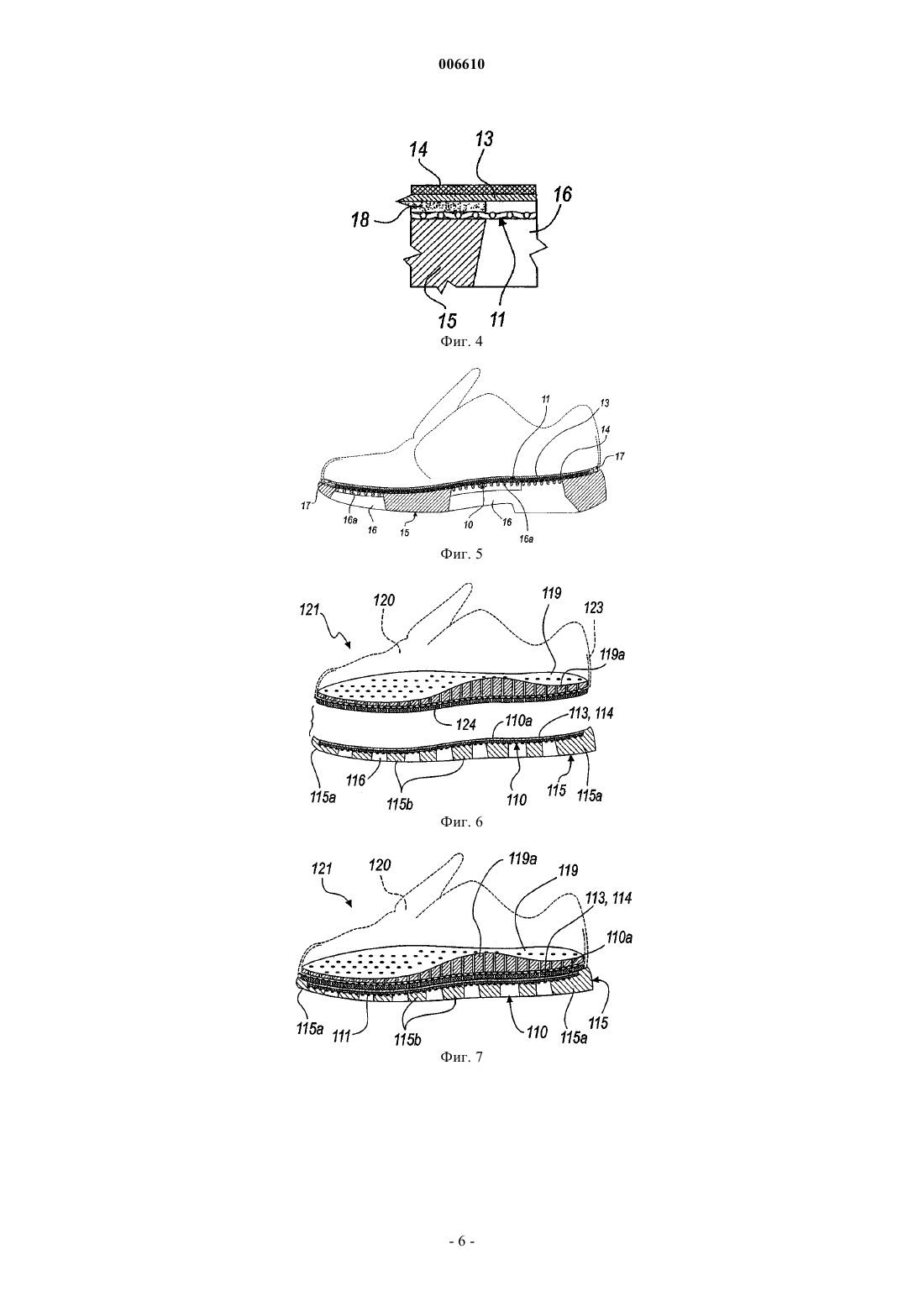

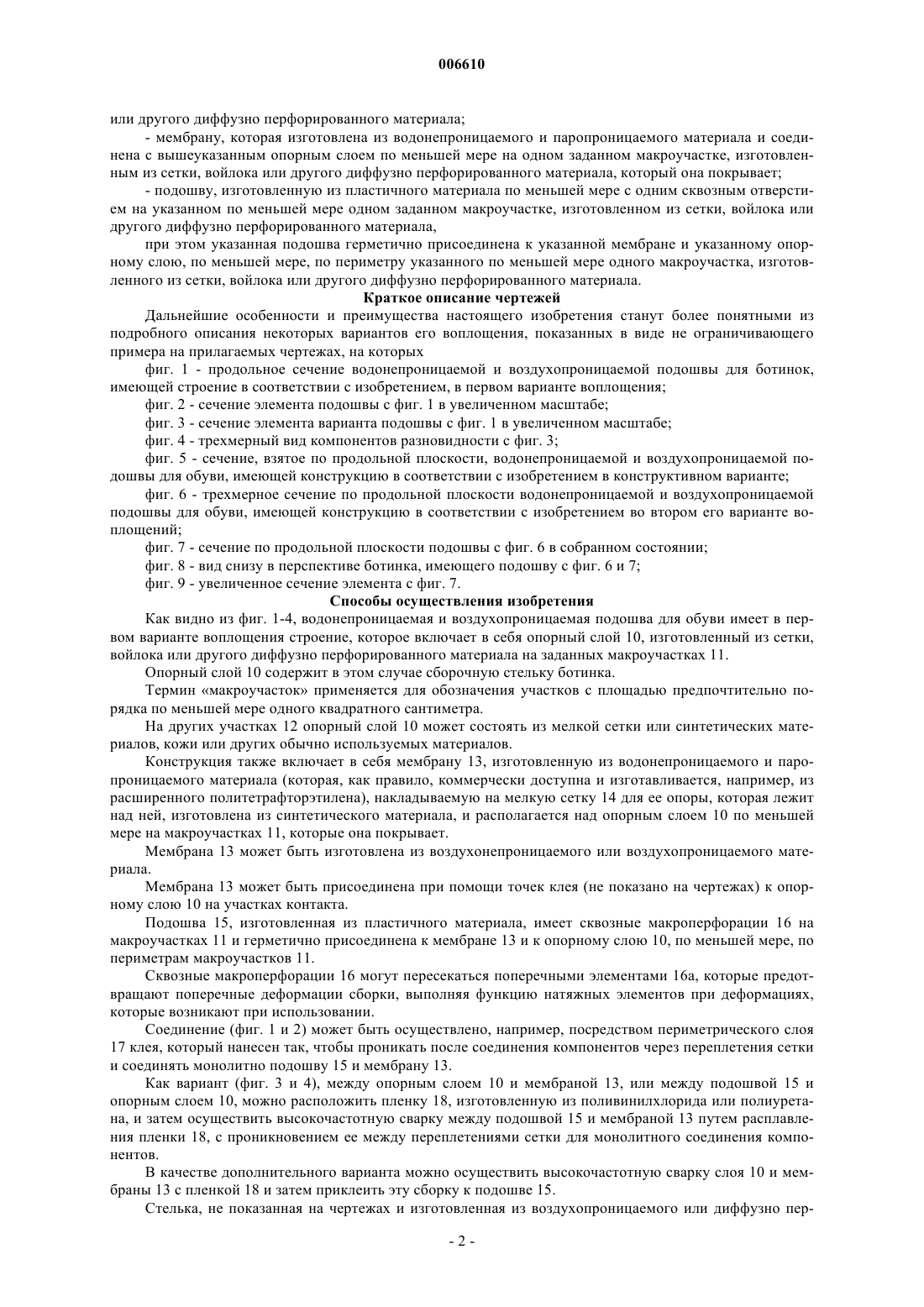

006610 Область техники Настоящее изобретение относится к усовершенствованной водонепроницаемой и воздухопроницаемой (дышащей) подошве для обуви и к обуви с такой подошвой. Предшествующий уровень техники Водонепроницаемые и воздухопроницаемые подошвы, изготовленные из пластика, уже известны. Одна из таких подошв описана в публикации WO 97/14326 международной заявки, согласно которой подошва содержит- промежуточную подошву с мембраной, изготовленной из водонепроницаемого и паропроницаемого материала, соединенную с нижним защитным слоем из материала, который устойчив к гидролизу,водонепроницаем, воздухопроницаем и/или перфорирован,- подошву, изготовленную из перфорированного эластомера, которая герметично присоединена по периметру к промежуточной подошве. Также известна водонепроницаемая и воздухопроницаемая подошва, описанная в публикации WO 98/51177 международной заявки, и которая содержит предварительно собранный вкладыш, в котором есть водонепроницаемая и паропроницаемая мембрана, связанная с нижним защитным слоем, изготовленным из материала, устойчивого к гидролизу, водоотталкивающего, воздухопроницаемого и/или перфорированного. Вкладыш завершается элементом, предварительно спрессованым или предварительно собранным,окружающим мембрану и защитный слой, и герметично присоединенным к ним. Вкладыш - это часть промежуточной подошвы, и он присоединяется, вместе с вышеуказанной промежуточной подошвой, к подошве, изготовленной из перфорированного пластичного материала, который предварительно прессуется или собирается. В обоих случаях, защитный слой, расположенный под мембраной, служит для защиты от проколов инородными предметами, которые случайно попадают через отверстия. Защитный слой обычно изготавливается из войлока и присоединяется к мембране воздухопроницаемым образом (посредством точек термопластичного клея, например, основанного на полиуретане) для обеспечения прохождения пара из внутреннего пространства ботинка наружу через отверстия, выполненные в подошве. Воздухопроницаемые и водонепроницаемые подошвы известны также из заявки США 09/978634 и Европейской патентной заявки 011242104 и содержат, по меньшей мере, вдоль части их протяжения,нижний водонепроницаемый компонент, который образует подошву, и верхний компонент с опорной конструкцией, который имеет отверстия, сообщающиеся с выходами по меньшей мере на верхней и краевых поверхностях, и водонепроницаемую воздухопроницаемую мембрану, которая снаружи окружает по меньшей мере наружные области верхнего компонента. Нижний компонент, верхний компонент и мембрана соединяются герметично на участках возможного проникновения воды. Несмотря на то, что вышеописанные подошвы коммерчески доступны уже многие годы и всеми признана их способность производить обмен тепла и водяного пара между средой внутри ботинка и внешней средой, такие подошвы, в некоторых случаях, например при использовании частью потребителей с потоотделением ног количественно выше среднего, оказалось, имеют воздухопроницаемость, недостаточную для полного удаления вырабатываемого пара и обеспечения правильного микроклимата внутри ботинка. Конструкция вышеупомянутых подошв на самом деле имеет, по меньшей мере, на нижнем участке,слои микроперфорированного пластичного материала, т.е. имеют отверстия с диаметром порядка 1-2 мм,и общая площадь микроперфораций в любом случае ограничивает площадь мембраны, на которую в действительности влияет обмен воды и пара. Описание изобретения Целью настоящего изобретения является создание водонепроницаемой и воздухопроницаемой подошвы для обуви, и соответствующей обуви, имеющей усовершенствованную конструкцию, которая способна использовать в максимальной степени воздухопроницаемость водонепроницаемой и паропроницаемой мембраны. В рамках этой цели, задачей изобретения является создание водонепроницаемой и воздухопроницаемой подошвы для обуви, имеющей конструкцию, которая позволяет увеличить площадь мембраны,пока она не будет располагаться по существу на всей подошве ноги. Другой задачей является создание подошвы, которая не вызывает особых конструктивных сложностей, по сравнению с традиционными подошвами. Еще одной целью является создание подошвы, чья стоимость конкурентоспособна по сравнению с традиционными типами. Эта цель и эти, и другие задачи, которые станут более понятны далее, достигаются с помощью водонепроницаемой, воздухопроницаемой подошвы для обуви, имеющей конструкцию, характеризующуюся тем, что она содержит-опорный слой, который, по меньшей мере, на заданном макроучастке изготовлен из сетки, войлока-1 006610 или другого диффузно перфорированного материала;- мембрану, которая изготовлена из водонепроницаемого и паропроницаемого материала и соединена с вышеуказанным опорным слоем по меньшей мере на одном заданном макроучастке, изготовленным из сетки, войлока или другого диффузно перфорированного материала, который она покрывает;- подошву, изготовленную из пластичного материала по меньшей мере с одним сквозным отверстием на указанном по меньшей мере одном заданном макроучастке, изготовленном из сетки, войлока или другого диффузно перфорированного материала,при этом указанная подошва герметично присоединена к указанной мембране и указанному опорному слою, по меньшей мере, по периметру указанного по меньшей мере одного макроучастка, изготовленного из сетки, войлока или другого диффузно перфорированного материала. Краткое описание чертежей Дальнейшие особенности и преимущества настоящего изобретения станут более понятными из подробного описания некоторых вариантов его воплощения, показанных в виде не ограничивающего примера на прилагаемых чертежах, на которых фиг. 1 - продольное сечение водонепроницаемой и воздухопроницаемой подошвы для ботинок,имеющей строение в соответствии с изобретением, в первом варианте воплощения; фиг. 2 - сечение элемента подошвы с фиг. 1 в увеличенном масштабе; фиг. 3 - сечение элемента варианта подошвы с фиг. 1 в увеличенном масштабе; фиг. 4 - трехмерный вид компонентов разновидности с фиг. 3; фиг. 5 - сечение, взятое по продольной плоскости, водонепроницаемой и воздухопроницаемой подошвы для обуви, имеющей конструкцию в соответствии с изобретением в конструктивном варианте; фиг. 6 - трехмерное сечение по продольной плоскости водонепроницаемой и воздухопроницаемой подошвы для обуви, имеющей конструкцию в соответствии с изобретением во втором его варианте воплощений; фиг. 7 - сечение по продольной плоскости подошвы с фиг. 6 в собранном состоянии; фиг. 8 - вид снизу в перспективе ботинка, имеющего подошву с фиг. 6 и 7; фиг. 9 - увеличенное сечение элемента с фиг. 7. Способы осуществления изобретения Как видно из фиг. 1-4, водонепроницаемая и воздухопроницаемая подошва для обуви имеет в первом варианте воплощения строение, которое включает в себя опорный слой 10, изготовленный из сетки,войлока или другого диффузно перфорированного материала на заданных макроучастках 11. Опорный слой 10 содержит в этом случае сборочную стельку ботинка. Термин макроучасток применяется для обозначения участков с площадью предпочтительно порядка по меньшей мере одного квадратного сантиметра. На других участках 12 опорный слой 10 может состоять из мелкой сетки или синтетических материалов, кожи или других обычно используемых материалов. Конструкция также включает в себя мембрану 13, изготовленную из водонепроницаемого и паропроницаемого материала (которая, как правило, коммерчески доступна и изготавливается, например, из расширенного политетрафторэтилена), накладываемую на мелкую сетку 14 для ее опоры, которая лежит над ней, изготовлена из синтетического материала, и располагается над опорным слоем 10 по меньшей мере на макроучастках 11, которые она покрывает. Мембрана 13 может быть изготовлена из воздухонепроницаемого или воздухопроницаемого материала. Мембрана 13 может быть присоединена при помощи точек клея (не показано на чертежах) к опорному слою 10 на участках контакта. Подошва 15, изготовленная из пластичного материала, имеет сквозные макроперфорации 16 на макроучастках 11 и герметично присоединена к мембране 13 и к опорному слою 10, по меньшей мере, по периметрам макроучастков 11. Сквозные макроперфорации 16 могут пересекаться поперечными элементами 16 а, которые предотвращают поперечные деформации сборки, выполняя функцию натяжных элементов при деформациях,которые возникают при использовании. Соединение (фиг. 1 и 2) может быть осуществлено, например, посредством периметрического слоя 17 клея, который нанесен так, чтобы проникать после соединения компонентов через переплетения сетки и соединять монолитно подошву 15 и мембрану 13. Как вариант (фиг. 3 и 4), между опорным слоем 10 и мембраной 13, или между подошвой 15 и опорным слоем 10, можно расположить пленку 18, изготовленную из поливинилхлорида или полиуретана, и затем осуществить высокочастотную сварку между подошвой 15 и мембраной 13 путем расплавления пленки 18, с проникновением ее между переплетениями сетки для монолитного соединения компонентов. В качестве дополнительного варианта можно осуществить высокочастотную сварку слоя 10 и мембраны 13 с пленкой 18 и затем приклеить эту сборку к подошве 15. Стелька, не показанная на чертежах и изготовленная из воздухопроницаемого или диффузно пер-2 006610 форированного материала, для опоры ступни, может быть расположена над опорным слоем 10 и мембраной 13 с мелкой сеткой 14. Вышеописанная подошва может быть присоединена обычными известными способами к верху 20 любого типа для образования ботинка 21. Как видно на фиг. 5, в немного отличающемся варианте воплощения изобретения, можно обеспечить единый макроучасток 11, который покрывает всю подошву ноги без участков 12, независимо от расположения сквозных макроперфораций 16 подошвы 15. В этом случае, мембрана 13 и опорная сетка 14 также занимают всю подошву ноги. Клей 17 или пленка 18 расположены по периметру. Как видно на фиг. 6-9, водонепроницаемая и воздухопроницаемая подошва для обуви, в соответствии со вторым вариантом воплощения, имеет конструкцию, которая содержит опорный слой 110, который полностью изготовлен из сетки, войлока или другого диффузно перфорированного материала, который соответственно образует один большой макроучасток 111. Подошва опять содержит мембрану 113, изготовленную из водонепроницаемого и паропроницаемого материала (обычно коммерчески доступную и изготовленную из расширенного политетрафторэтилена), ламинированную вместе с мелкой сеткой 114 для ее опоры, которая лежит поверх нее, изготовлена из синтетического материала и расположена над поддерживающим слоем 110, который она покрывает полностью. Мембрана 113 может быть из воздухонепроницаемого и воздухопроницаемого материала. Мембрана 113 предпочтительно присоединена посредством точек клея к опорному слою 110. Можно расположить защитный слой 110 а, изготовленный, например, из войлока, под мембраной 113, например, если опорный слой изготовлен из сетки. Подошва 115, изготовленная из пластичного материала, присоединяется к опорному слою 110 и герметически присоединяется к мембране 113, по меньшей мере, на периферических участках вышеупомянутой мембраны. Соединение может быть выполнено путем непосредственной напрессовки подошвы 115 на опорный слой 110 в пресс-форме, по меньшей мере, с периметрическим проникновением через переплетения сетки или войлока, который соответствующим образом уменьшен в толщине по периметру, перфорирован по периметру или окаймлен сеткой для достижения мембраны 113. Подошва 115 выполнена таким образом, чтобы образовывать макроперфорации 116, например, одно большое отверстие 116, которое покрывает по существу всю подошву стопы, кроме периметра 115 а и выступов 115b, которые образуют вместе с периметром 115 а поверхность контакта с землей. Соединение между подошвой 115 и опорным слоем 110 может быть получено также способами,описанными в первом варианте воплощения, т.е. приклеиванием или высокочастотной сваркой. Подошва может быть присоединена к верху 120 для получения обуви, например ботинка 121, который собирается на стельке 124 сборки и по желанию присоединен на нижнем участке к слою 122 наполнителя, изготовленному из расширенного материала, такого как диффузно перфорированный севелен,кокосовое волокно и так далее. Слой 122, если он изготовлен из диффузно перфорированного севелена или подобного материала (а следовательно по сути водонепроницаемого, но все же воздухопроницаемого), может быть использован как средство для периметрической герметичной высокочастотной сварки верха мембраны 113 с верхом 120. Последующее приклеивание подошвы 115 не обязательно должно быть герметичным. Соединение между подошвой и верхом 120 осуществляется на периметрическом участке вышеуказанной стельки сборки и осуществляется, например, приклеиванием или высокочастотной сваркой. Внутренняя стелька 119, изготовленная из воздухопроницаемого или диффузно перфорированного материала, может быть расположена над стелькой 124 сборки. Внутренняя стелька 119 может также быть присоединена на нижнем участке к амортизирующему слою 119 а, изготовленному из полиэтилена или подобного материала, который диффузно перфорирован и имеет анатомический контур. Могут иметься другие не показанные слои, такие, например, как очистительные стельки, абсорбирующие слои и так далее. На практике оказалось, что поставленная цель и задачи настоящего изобретения были достигнуты. Фактически создана водонепроницаемая и воздухопроницаемая подошва для обуви, конструкция которой способна использовать в полном объеме воздухопроницаемость водонепроницаемой паропроницаемой мембраны. Эта конструкция позволяет увеличить площадь мембраны настолько, что она распространяется по существу на всю подошву ступни. Производство подошвы не связано с какими-либо конструктивными сложностями по сравнению к традиционными подошвами. Таким образом, по существу изобретение может подвергаться различным модификациям и изменениям, которые не выходят за рамки и сущность прилагаемой формулы изобретения.-3 006610 Все детали также могут быть заменены другими технически эквивалентными элементами. На практике, материалы, поскольку они связаны с возможными применениями, также как и размеры, могут быть любыми в соответствии с требованиями. Описание приоритетной Итальянской Патентной ЗаявкиPD2002A000246 приведено здесь в качестве ссылки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Водонепроницаемая и воздухопроницаемая подошва для обуви, имеющая конструкцию, которая отличается тем, что она содержит опорный слой (10, 110), который, по меньшей мере, на заданном макроучастке (11, 111) изготовлен из сетки, войлока или другого диффузно перфорированного материала; мембрану (13, 113), изготовленную из водонепроницаемого и паропроницаемого материала и присоединенную сверху к указанному опорному слою (10, 110), по меньшей мере, на указанном одном заданном макроучастке (11, 111), выполненном из сетки, войлока или другого диффузно перфорированного материала, который она покрывает; подошву (15, 115), изготовленную из пластичного материала по меньшей мере с одним сквозным отверстием (16, 116) на указанном по меньшей мере одном данном макроучастке (11, 111), изготовленном из сетки, войлока или другого диффузно перфорированного материала,причем указанная подошва (15, 115) герметично присоединяется к указанной мембране (13, 113) и к опорному слою (10, 110), по меньшей мере, по периметру указанного одного макроучастка (11, 111), изготовленного из сетки, войлока или другого диффузно перфорированного материала. 2. Подошва по п.1, отличающаяся тем, что указанный опорный слой (10, 110) на участках, которые удалены по отношению к указанному одному данному макроучастку (11/111), изготовленному из сетки,войлока или другого диффузно перфорированного материала, состоит из мелкой сетки, кожи или других аналогичных материалов. 3. Подошва по п.1, отличающаяся тем, что указанная мембрана (13, 113), изготовленная из водонепроницаемого и паропроницаемого материала, наслоена вместе с мелкой сеткой (14, 114), которая лежит поверх нее и изготовлена из синтетического материала для ее опоры. 4. Подошва по п.1, отличающаяся тем, что указанная мембрана (13, 113) при помощи точек клея присоединена к указанному опорному слою (10, 110) на участках контакта. 5. Подошва по п.1, отличающаяся тем, что указанный опорный слой (110) полностью изготовлен из сетки, войлока или другого диффузно перфорированного материала, который составляет один большой макроучасток (111), который на верхнем участке покрывается указанной мембраной (113) и указанная подошва (115), изготовленная из пластичного материала, присоединена к указанному опорному слою(110) и присоединена герметично к указанной мембране (113), по меньшей мере, на периметрических участках. 6. Подошва по п.5, отличающаяся тем, что указанная подошва имеет, по существу, одно большое сквозное отверстие (116), которое распространяется, по существу, на всю подошву ноги, за исключением периметра (115 а) и выступов (115b), которые образуют вместе с периметром (115 а) поверхность контакта с землей. 7. Подошва по одному или более предшествующих пунктов, отличающаяся тем, что указанная подошва (15, 115) напрессовывается непосредственно в пресс-форме на указанный опорный слой (10, 110),по меньшей мере, с периметрическим проникновением через переплетения указанной сетки или войлока,который по периметру уменьшается по толщине, перфорирован по периметру или огражден сеткой, для того, чтобы достичь и соединиться герметично с указанной мембраной (13, 113). 8. Подошва по одному или более из пп.1-6, отличающаяся тем, что периметрический слой (17) клея нанесен на опорный слой (10) для проникновения через переплетения сетки или войлока и монолитного и герметичного соединения нижней подошвы (15) с верхней мембраной (13). 9. Подошва по одному или более из пп.1-6, отличающаяся тем, что пленка (18), изготовленная из поливинилхлорида или полиуретана, расположена между опорным слоем (10) и мембраной (13) или между подошвой (15) и опорным слоем (10) с помощью высокочастотной сварки для растапливания пленки(18) и проникновения ее между переплетениями сетки или войлока, для монолитного соединения компонентов. 10. Подошва по одному или более из пп.1-6, отличающаяся тем, что пленка (18), изготовленная из поливинилхлорида или полиуретана, расположена между указанным слоем (10) и указанной мембраной(13) посредством высокочастотной сварки, после чего сборка приклеена к указанной подошве (15). 11. Обувь с подошвой по одному или более из предшествующих пунктов, отличающаяся тем, что она содержит верх (120), который собран на стельке (124) сборки и соединен с указанной подошвой на периферических участках указанной стельки. 12. Обувь по п.11, отличающаяся тем, что соединение между указанной стелькой (124) сборки, указанным верхом (120) и указанной подошвой осуществляется приклеиванием или высокочастотной свар-4 006610 кой. 13. Обувь по одному или более из пп.11-12, отличающаяся тем, что вышеуказанная стелька сборки соединяется на нижнем участке с соответствующим слоем (122) наполнителя, изготовленным из материала, такого как диффузно перфорированный севелен, кокосовое волокно и т.д. 14. Обувь по одному или более из пп.11-13, отличающаяся тем, что стелька (119), изготовленная из дышащего или диффузно перфорированного материала, располагается над указанной стелькой (124) сборки. 15. Обувь по п.14, отличающаяся тем, что указанная стелька (119) присоединяется на нижнем участке к слою (119 а), изготовленному из полиэтилена или подобного материала, который диффузно перфорирован и имеет анатомический контур. 16. Обувь, имеющая подошву, которая содержит опорный слой (110), изготовленный из сетки, войлока или другого диффузно перфорированного материала, по меньшей мере, на заданном макроучастке (111); мембрану (113), изготовленную из водонепроницаемого и паропроницаемого материала и соединенную на верхнем участке с указанным опорным слоем (110) по меньшей мере на одном заданном макроучастке (111), изготовленном из сетки, войлока или другого диффузно перфорированного материала,который она покрывает; подошву (115), изготовленную из пластичного материала по меньшей мере с одним сквозным отверстием (116) на указанном одном данном макроучастке (111), изготовленном из сетки, войлока или другого диффузно перфорированного материала,причем указанная обувь отличается тем, что она содержит верх (120), который собран на стельке(124) сборки, которая соединяется на нижнем участке со слоем (122), изготовленным из материала, такого как диффузно перфорированный севелен или другого подобного материала, который является средством для герметичной высокочастотной сварки вышеуказанной мембраны (113) с указанным верхом (120) сверху по периметру по отношению к указанному макроучастку (111), при этом указанная подошва (115) по периметру приклеена к сборке.
