Водонепроницаемая и дышащая подошва для обуви

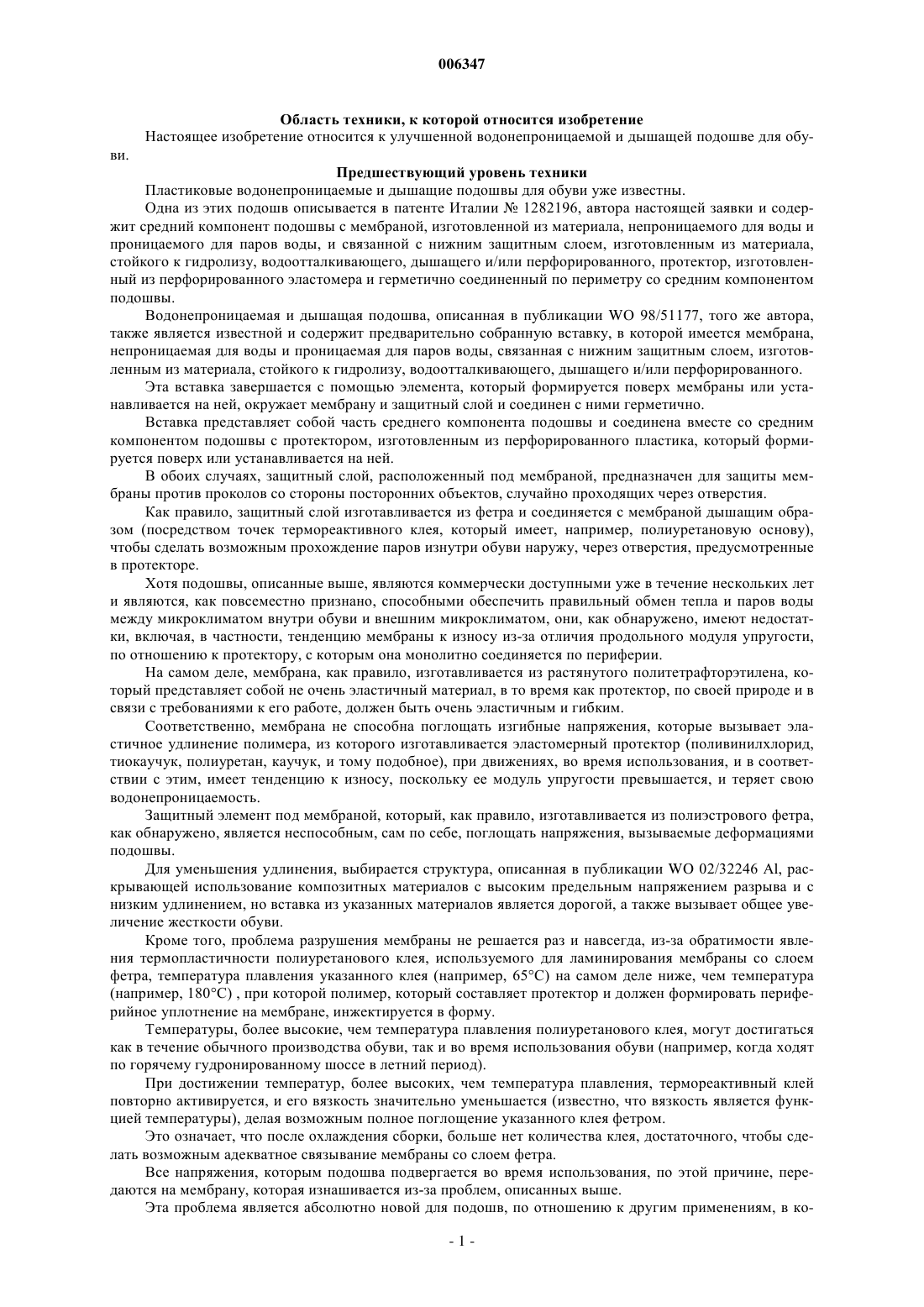

006347 Область техники, к которой относится изобретение Настоящее изобретение относится к улучшенной водонепроницаемой и дышащей подошве для обуви. Предшествующий уровень техники Пластиковые водонепроницаемые и дышащие подошвы для обуви уже известны. Одна из этих подошв описывается в патенте Италии 1282196, автора настоящей заявки и содержит средний компонент подошвы с мембраной, изготовленной из материала, непроницаемого для воды и проницаемого для паров воды, и связанной с нижним защитным слоем, изготовленным из материала,стойкого к гидролизу, водоотталкивающего, дышащего и/или перфорированного, протектор, изготовленный из перфорированного эластомера и герметично соединенный по периметру со средним компонентом подошвы. Водонепроницаемая и дышащая подошва, описанная в публикации WО 98/51177, того же автора,также является известной и содержит предварительно собранную вставку, в которой имеется мембрана,непроницаемая для воды и проницаемая для паров воды, связанная с нижним защитным слоем, изготовленным из материала, стойкого к гидролизу, водоотталкивающего, дышащего и/или перфорированного. Эта вставка завершается с помощью элемента, который формируется поверх мембраны или устанавливается на ней, окружает мембрану и защитный слой и соединен с ними герметично. Вставка представляет собой часть среднего компонента подошвы и соединена вместе со средним компонентом подошвы с протектором, изготовленным из перфорированного пластика, который формируется поверх или устанавливается на ней. В обоих случаях, защитный слой, расположенный под мембраной, предназначен для защиты мембраны против проколов со стороны посторонних объектов, случайно проходящих через отверстия. Как правило, защитный слой изготавливается из фетра и соединяется с мембраной дышащим образом (посредством точек термореактивного клея, который имеет, например, полиуретановую основу),чтобы сделать возможным прохождение паров изнутри обуви наружу, через отверстия, предусмотренные в протекторе. Хотя подошвы, описанные выше, являются коммерчески доступными уже в течение нескольких лет и являются, как повсеместно признано, способными обеспечить правильный обмен тепла и паров воды между микроклиматом внутри обуви и внешним микроклиматом, они, как обнаружено, имеют недостатки, включая, в частности, тенденцию мембраны к износу из-за отличия продольного модуля упругости,по отношению к протектору, с которым она монолитно соединяется по периферии. На самом деле, мембрана, как правило, изготавливается из растянутого политетрафторэтилена, который представляет собой не очень эластичный материал, в то время как протектор, по своей природе и в связи с требованиями к его работе, должен быть очень эластичным и гибким. Соответственно, мембрана не способна поглощать изгибные напряжения, которые вызывает эластичное удлинение полимера, из которого изготавливается эластомерный протектор (поливинилхлорид,тиокаучук, полиуретан, каучук, и тому подобное), при движениях, во время использования, и в соответствии с этим, имеет тенденцию к износу, поскольку ее модуль упругости превышается, и теряет свою водонепроницаемость. Защитный элемент под мембраной, который, как правило, изготавливается из полиэстрового фетра,как обнаружено, является неспособным, сам по себе, поглощать напряжения, вызываемые деформациями подошвы. Для уменьшения удлинения, выбирается структура, описанная в публикации WO 02/32246 Аl, раскрывающей использование композитных материалов с высоким предельным напряжением разрыва и с низким удлинением, но вставка из указанных материалов является дорогой, а также вызывает общее увеличение жесткости обуви. Кроме того, проблема разрушения мембраны не решается раз и навсегда, из-за обратимости явления термопластичности полиуретанового клея, используемого для ламинирования мембраны со слоем фетра, температура плавления указанного клея (например, 65 С) на самом деле ниже, чем температура(например, 180 С) , при которой полимер, который составляет протектор и должен формировать периферийное уплотнение на мембране, инжектируется в форму. Температуры, более высокие, чем температура плавления полиуретанового клея, могут достигаться как в течение обычного производства обуви, так и во время использования обуви (например, когда ходят по горячему гудронированному шоссе в летний период). При достижении температур, более высоких, чем температура плавления, термореактивный клей повторно активируется, и его вязкость значительно уменьшается (известно, что вязкость является функцией температуры), делая возможным полное поглощение указанного клея фетром. Это означает, что после охлаждения сборки, больше нет количества клея, достаточного, чтобы сделать возможным адекватное связывание мембраны со слоем фетра. Все напряжения, которым подошва подвергается во время использования, по этой причине, передаются на мембрану, которая изнашивается из-за проблем, описанных выше. Эта проблема является абсолютно новой для подошв, по отношению к другим применениям, в ко-1 006347 торых используется мембрана, которая является непроницаемой для воды и проницаемой для паров. Эти рабочие характеристики при высоких температурах не требуются, на самом деле, для производства, например, ламинированных тканей, которые должны использоваться в качестве верхнего слоя прокладок, поскольку в таких случаях, температуры порядка температур, достигаемых при формовании подошв, изготавливаемых из полимерных материалов, никогда не достигаются. В этих случаях, на самом деле, может достигаться максимальная температура 100 С. Описание изобретения Задачей настоящего изобретения является создание водонепроницаемой и дышащей подошвы для обуви, имеющей улучшенную структуру, которая способна устранить недостатки, отмеченные выше у известных типов, которые приводят к износу водонепроницаемой и проницаемой для паров воды мембраны. В рамках этой задачи, целью настоящего изобретения является предотвращение уменьшения, в любом случае, свойств водонепроницаемости и дышащих свойств подошвы. Другой целью является создание подошвы, которая не содержит особых конструктивных усложнений по отношению к известным подошвам. Еще одной целью является создание подошвы, стоимость которой является конкурентоспособной по отношению к стоимости известных типов. Эта задача и эти, и другие цели, которые станут более понятными далее, достигаются с помощью водонепроницаемой и дышащей подошвы для обуви, имеющей структуру, содержащую средний компонент подошвы с мембраной, изготовленной из материала, являющегося непроницаемым для воды и проницаемым для паров воды, и связанной в нескольких точках с нижним защитным слоем, изготовленным из материала, стойкого к гидролизу, водоотталкивающего, дышащего и/или перфорированного, протектор, изготовленный из перфорированного эластомера и герметично соединенный по периметру со средним компонентом подошвы, при этом указанная структура, отличается тем, что мембрана связана с защитным слоем посредством термореактивного клея. Краткое описание чертежей Дополнительные характеристики и преимущества настоящего изобретения станут более понятыми из подробного описания некоторых вариантов его осуществления, иллюстрируемых, в качестве неограничивающего примера, со ссылками на прилагаемые чертежи, на которых изображено следующее: фиг. 1 представляет вид в поперечном разрезе водонепроницаемой и дышащей подошвы для обуви,имеющей структуру в соответствии с настоящим изобретением, в первом варианте его осуществления; фиг. 2 представляет вид в поперечном разрезе водонепроницаемой и дышащей подошвы для обуви,имеющей структуру в соответствии с настоящим изобретением, во втором варианте его осуществления. Способы осуществления изобретения Показанная на фиг. 1, водонепроницаемая и дышащая подошва для обуви имеет, в первом варианте осуществления, структуру, которая содержит средний компонент 10 подошвы, состоящий из мембраны 11, изготовленной из материала, который является непроницаемым для воды и проницаемым для паров воды (как правило, коммерчески доступного и изготовленного, например, из растянутого политетрафторэтилена), ламинированной поверх опорной сетки 12, изготовленной из синтетического материала и связанной посредством точек клея 13 с нижним защитным слоем 14, изготовленным из материала, который является стойким к гидролизу, водоотталкивающим, дышащим и/или перфорированным, предпочтительно, полиэстровым фетром. Структура дополнительно содержит протектор 15, изготовленный из эластомера, со сквозными отверстиями 16, который формируется поверх или устанавливается на средний компонент 10 подошвы и является герметично соединенным с ним по периметру (смотри границы 17, которые окружают его края,на фиг. 1). В соответствии с настоящим изобретением, структура отличается тем, что мембрана 11 связана с защитным слоем 14 посредством термореактивного клея. Термореактивные клеи представляют собой клеи, которые, сами по себе, известны в другой технической области. На самом деле, они используются, например, для производства защитных тканей для хирургических применений, которые формируются с помощью двух или более слоев различных материалов, которые ламинируются друг с другом. Указанные ткани требуют многократной стерилизации в автоклаве, при высоких температурах,чтобы сделать возможным их повторное использование, и является очевидным, что высокая температура, достигаемая во время операции стерилизации, не должна вызывать разделения двух или более элементов, которые составляют защитную ткань. Эти клеи под действием температуры осуществляют множество межмолекулярных связей (между молекулами), таким образом, формируя трехмерную структуру, которая частично является жесткой и, в любом случае, термически необратимой. Связи осуществляются между группами NCO и ОН, которые присутствуют в молекулярных цепях,которые составляют указанные клеи. Термореактивные клеи, пригодные для целей настоящего изобретения, представляют собой, напри-2 006347 мер, термореактивные полиуретановые клеи, которые производятся компанией SCHAETTIAG, Switzerland и продаются на рынке под наименованием PU SCHAETTI FIX 6050. Практические исследования использования этих термореактивных клеев для связывания в нескольких точках мембраны 11 с защитным слоем 14 показывают, что их молекулярные связи не дают возможности для плавления и адсорбции при высоких температурах клея фетром защитного слоя 14, предотвращая отделение мембраны 11 и, таким образом, делая возможным распределение напряжений по большему поперечному сечению (мембрана 11 + фетр слоя 14). Все это предотвращает разрушение мембраны 11 из-за того, что превышается ее модуль упругости. Показанная на фиг. 2 водонепроницаемая и дышащая подошва для обуви, во втором варианте осуществления, имеет структуру, которая содержит предварительно собранную вставку 110, которая соответствует среднему компоненту 10 подошвы предыдущего варианта осуществления, и в которой имеется мембрана 111, изготовленная из материала, непроницаемого для воды и проницаемого для паров воды(как правило, коммерчески доступного, например, изготовленного из растянутого политетрафторэтилена), который ламинируется поверх опорной сетки 112, изготовленной из синтетического материала и связанной посредством ряда точек клея 113 с нижним защитным слоем 114, изготовленным из материала, который является стойким к гидролизу, водоотталкивающим, дышащим и/или перфорированным,предпочтительно, полиэстровым фетром. Вставка 110 завершается с помощью периметрического элемента 117, который формируется поверх или устанавливается на мембране 111, окружает мембрану 111 (с сеткой 112) и защитный слой 114 и соединяется с ними герметично. Вставка 110 соединена с протектором 115, изготовленным из эластомера, со сквозными отверстиями 116, который формируется поверх или устанавливается на ней. В этом случае также структура отличается тем, что мембрана 111 связана с защитным слоем 114 посредством термореактивного клея 113. Способ для получения описанной улучшенной подошвы для обуви основывается на стадиях сборки деталей подошвы, как описано в связи с предпочтительными вариантами осуществления настоящего изобретения. На практике обнаружено, что предполагаемые задачи и цели настоящего изобретения достигаются. На самом деле, создается водонепроницаемая и дышащая подошва для обуви, имеющая улучшенную структуру, которая устраняет недостатки, от которых страдают известные типы, которые приводят к износу водонепроницаемой и проницаемой для паров мембраны, без уменьшения свойств водонепроницаемости и дышащих свойств подошвы. Кроме того, производство настоящей подошвы не доставляет особенных конструктивных усложнений по отношению к обычным подошвам. Изобретение, задуманное таким образом, является восприимчивым к различным модификациям и вариациям, которые все находятся в рамках прилагаемой формулы изобретения. Кроме того, все детали могут заменяться другими технически эквивалентными элементами. На практике, размеры могут быть любыми, в соответствии с требованиями. Описание заявки на патент ИталииPD2002A000187, приоритет которого заявляет настоящая заявка, включается сюда в качестве ссылки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Водонепроницаемая и дышащая подошва для обуви, имеющая структуру, содержащую средний компонент (10, 110) подошвы с мембраной (11, 111) изготовленной из материала, непроницаемого для воды и проницаемого для паров воды, и связанной в нескольких точках с нижним защитным слоем (14,114), изготовленным из материала, стойкого к гидролизу, водоотталкивающего, дышащего и/или перфорированного, протектор (15, 115), изготовленный из перфорированного эластомера и герметично соединенный по периметру со средним компонентом (10, 110), отличающаяся тем, что мембрана (11, 111) связана с защитным слоем (14, 114) посредством термореактивного клея (13, 113). 2. Подошва по п.1, отличающаяся тем, что мембрана (11) и защитный слой (14), связанный с ней,соединены герметично с протектором (15), сформированным поверх или расположенным на компоненте(10). 3. Подошва по п.1, отличающаяся тем, что мембрана (111) и защитный слой (114) являются частью среднего компонента подошвы (110) с предварительно собранной вставкой, содержащей периметрический элемент (117), сформированный поверх или расположенный на мембране, окружающий мембрану(111) и защитный слой (114) и соединенный с ними герметично, при этом вставка (110) соединена с протектором (115), сформированным поверх или расположенным на ней. 4. Подошва по одному из пп.1-3, отличающаяся тем, что термореактивный клей представляет собой термореактивный полиуретановый клей. 5. Применение термореактивных клеев для соединения в нескольких точках мембраны (11, 111), изготовленной из материала, непроницаемого для воды и проницаемого для паров воды, и защитного слоя(14, 114), изготовленного из материала, стойкого к гидролизу, водоотталкивающего, дышащего и/или перфорированного, для создания водонепроницаемых и дышащих подошв для обуви. 6. Применение по п.5, отличающееся тем, что термореактивный клей представляет собой термореактивный полиуретановый клей. 7. Способ изготовления водонепроницаемой и дышащей подошвы для обуви, имеющей структуру,содержащую средний компонент (10, 110) подошвы с мембраной (11, 111), изготовленной из материала,непроницаемого для воды и проницаемым для паров воды, и связанной в нескольких точках с нижним защитным слоем (14, 114), изготовленным из материала, стойкого к гидролизу, водоотталкивающего,дышащего и/или перфорированного; протектор (15, 115), изготовленный из перфорированного эластомера и герметично соединенный по периметру и со средним компонентом (10, 110), содержащий стадию соединения мембраны (11, 111) с защитным слоем (14, 114) посредством термореактивного клея (13,113).
