Блок воздушного насоса для вентилируемой обуви

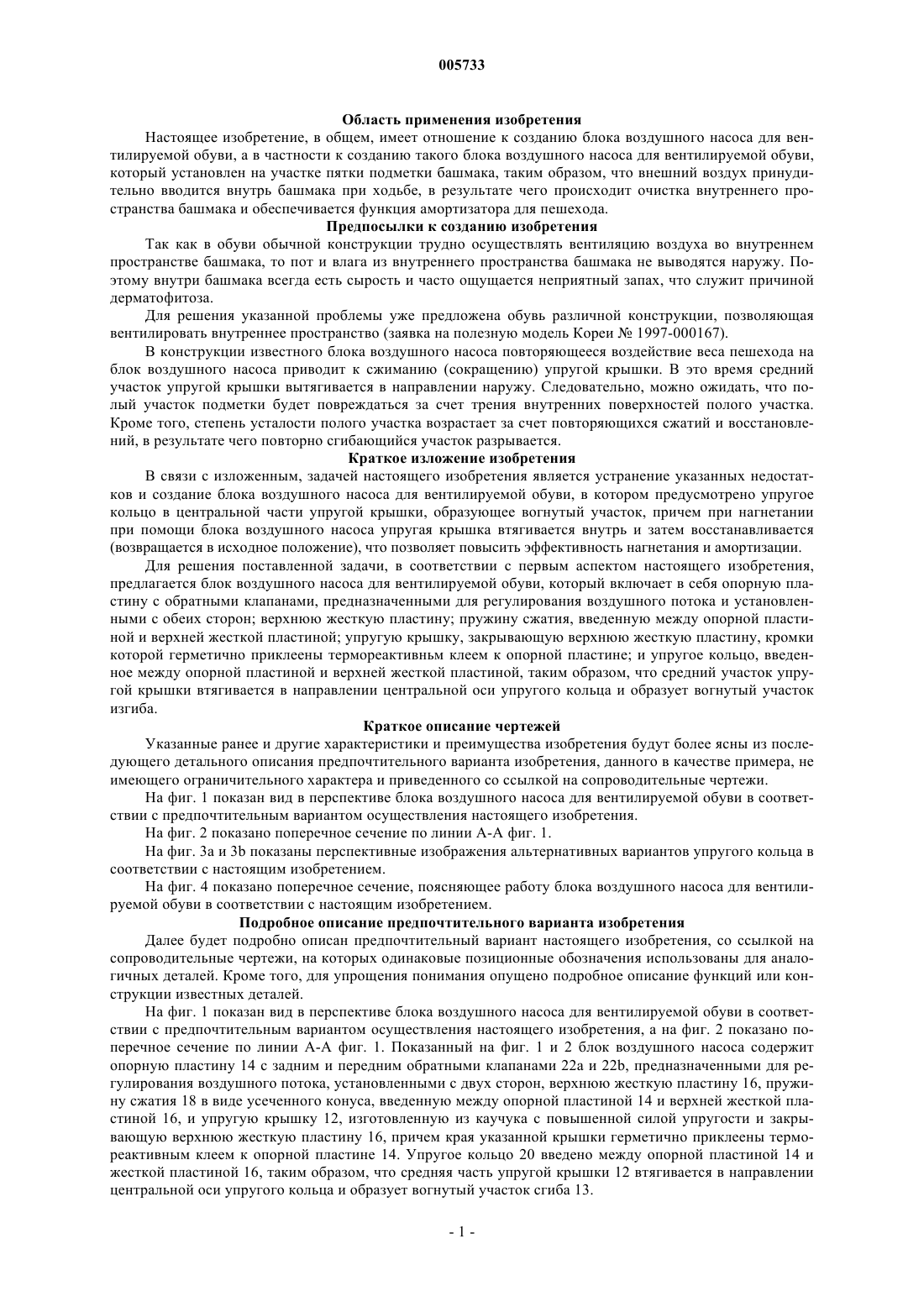

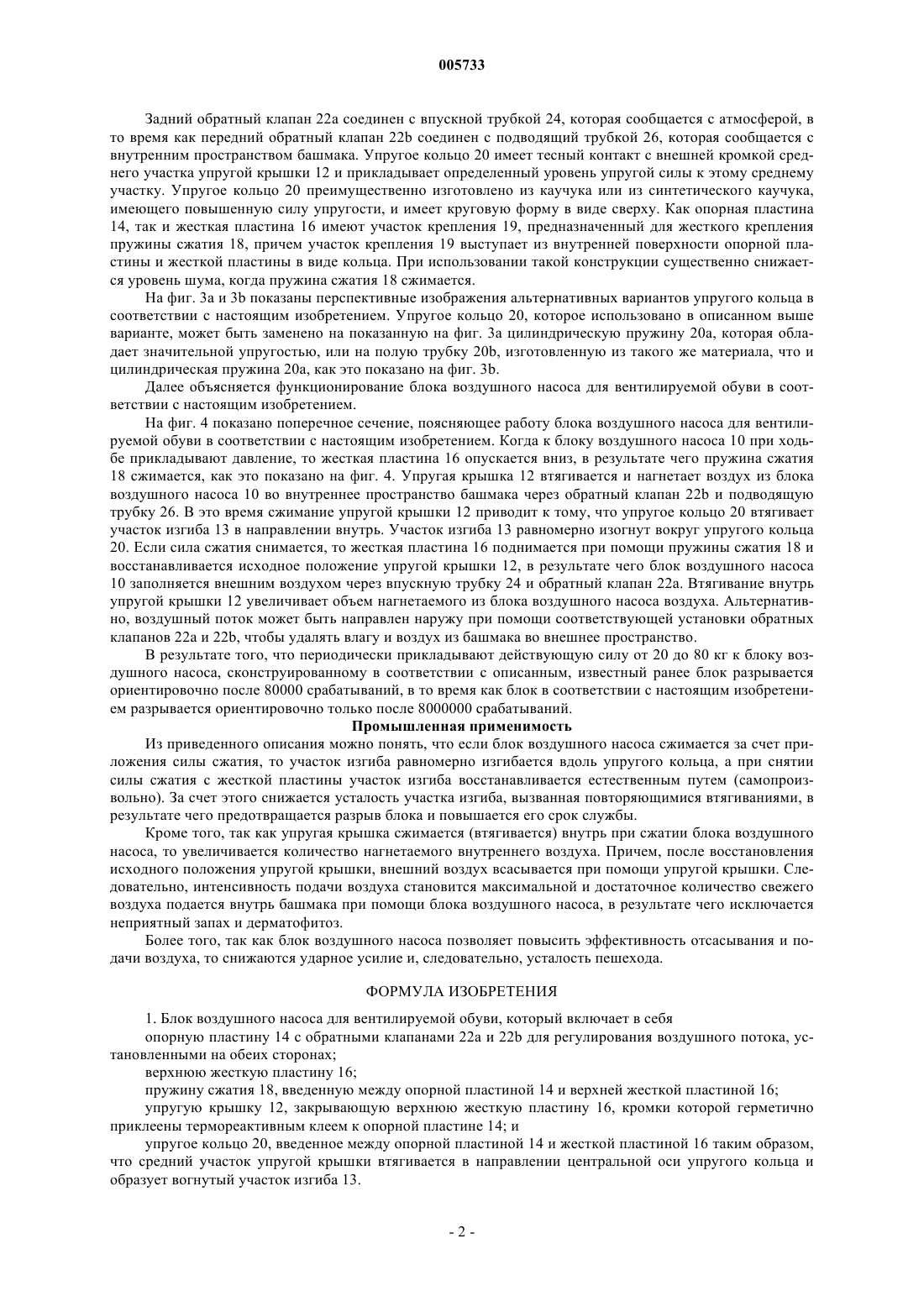

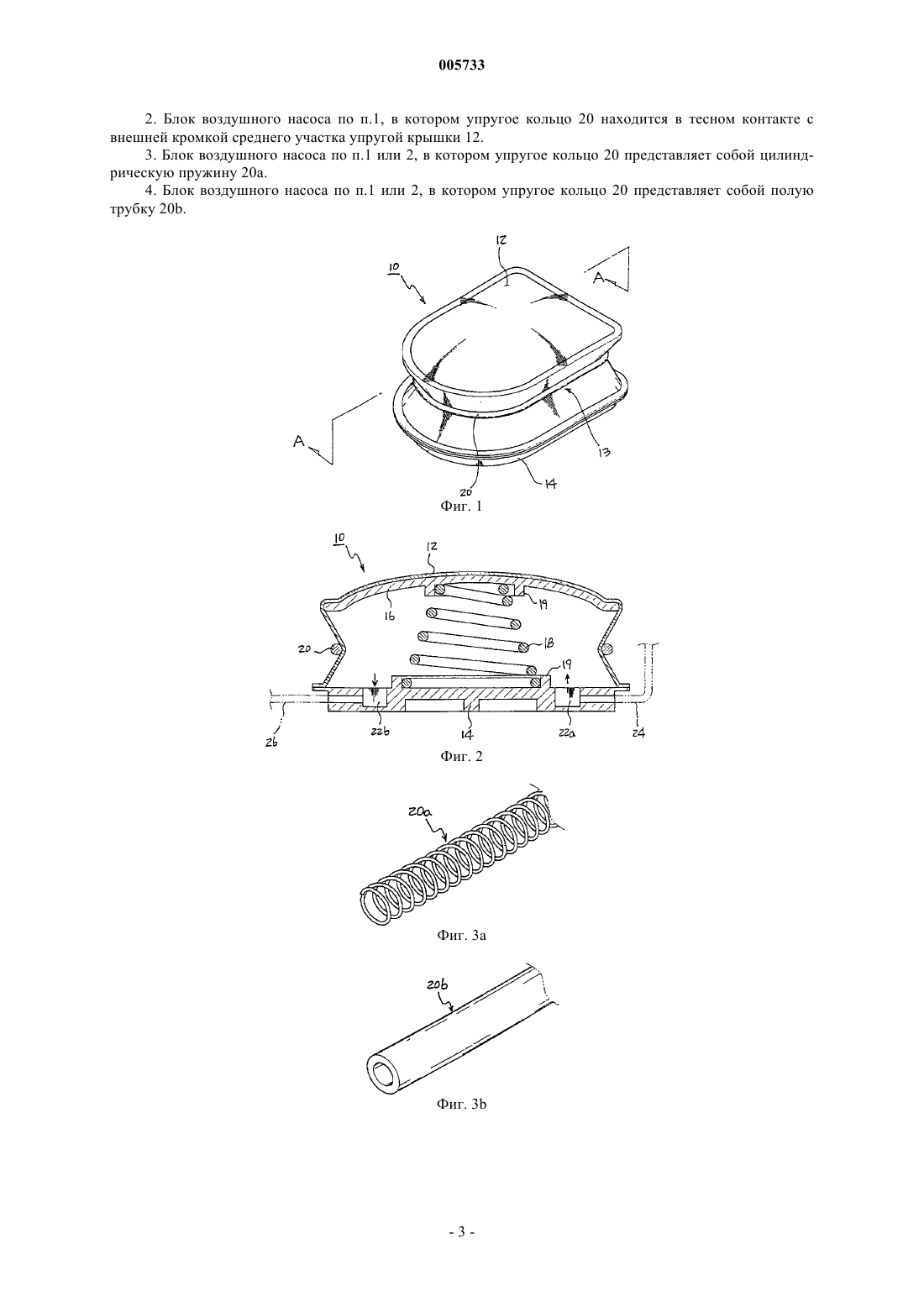

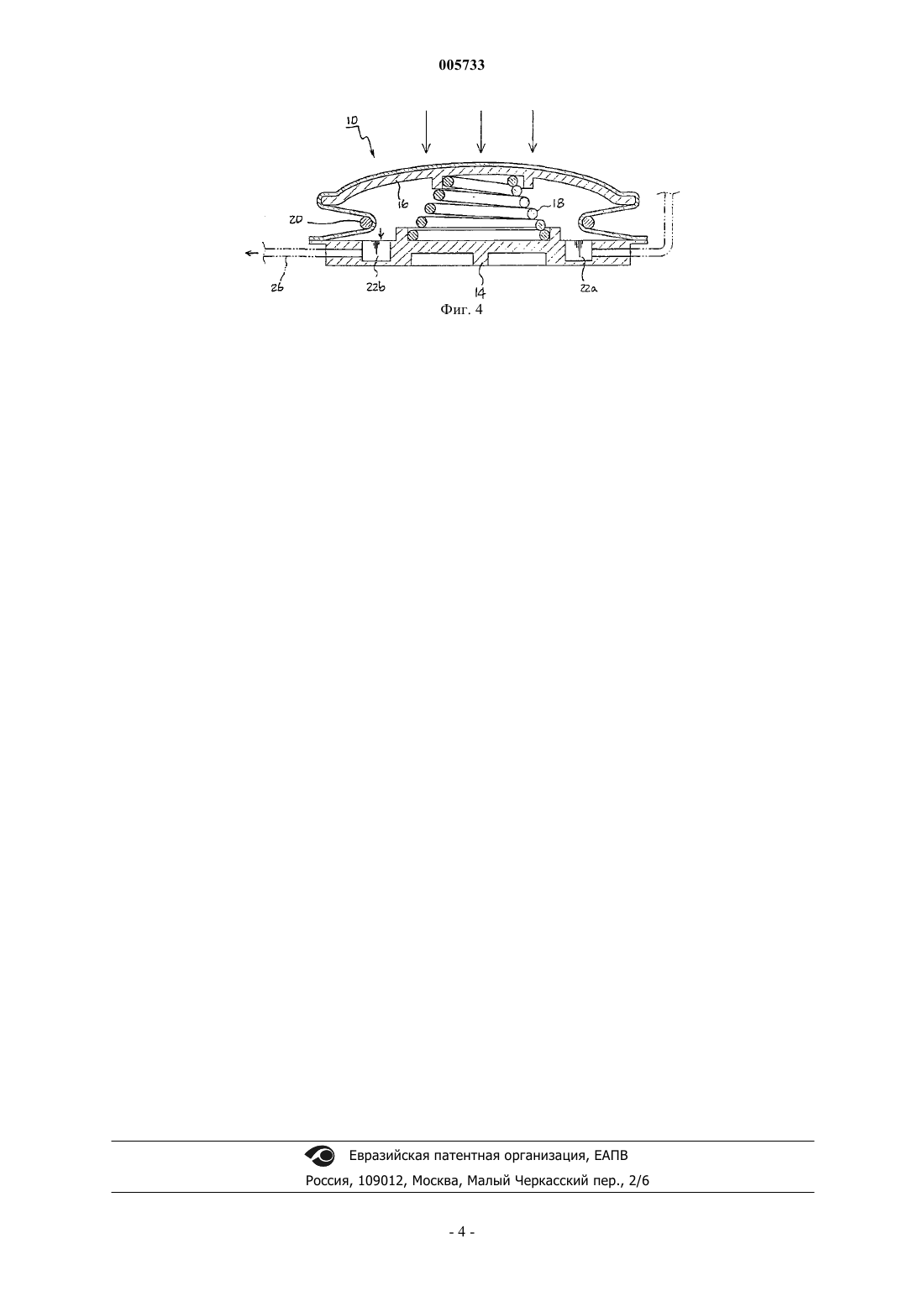

005733 Область применения изобретения Настоящее изобретение, в общем, имеет отношение к созданию блока воздушного насоса для вентилируемой обуви, а в частности к созданию такого блока воздушного насоса для вентилируемой обуви,который установлен на участке пятки подметки башмака, таким образом, что внешний воздух принудительно вводится внутрь башмака при ходьбе, в результате чего происходит очистка внутреннего пространства башмака и обеспечивается функция амортизатора для пешехода. Предпосылки к созданию изобретения Так как в обуви обычной конструкции трудно осуществлять вентиляцию воздуха во внутреннем пространстве башмака, то пот и влага из внутреннего пространства башмака не выводятся наружу. Поэтому внутри башмака всегда есть сырость и часто ощущается неприятный запах, что служит причиной дерматофитоза. Для решения указанной проблемы уже предложена обувь различной конструкции, позволяющая вентилировать внутреннее пространство (заявка на полезную модель Кореи 1997-000167). В конструкции известного блока воздушного насоса повторяющееся воздействие веса пешехода на блок воздушного насоса приводит к сжиманию (сокращению) упругой крышки. В это время средний участок упругой крышки вытягивается в направлении наружу. Следовательно, можно ожидать, что полый участок подметки будет повреждаться за счет трения внутренних поверхностей полого участка. Кроме того, степень усталости полого участка возрастает за счет повторяющихся сжатий и восстановлений, в результате чего повторно сгибающийся участок разрывается. Краткое изложение изобретения В связи с изложенным, задачей настоящего изобретения является устранение указанных недостатков и создание блока воздушного насоса для вентилируемой обуви, в котором предусмотрено упругое кольцо в центральной части упругой крышки, образующее вогнутый участок, причем при нагнетании при помощи блока воздушного насоса упругая крышка втягивается внутрь и затем восстанавливается(возвращается в исходное положение), что позволяет повысить эффективность нагнетания и амортизации. Для решения поставленной задачи, в соответствии с первым аспектом настоящего изобретения,предлагается блок воздушного насоса для вентилируемой обуви, который включает в себя опорную пластину с обратными клапанами, предназначенными для регулирования воздушного потока и установленными с обеих сторон; верхнюю жесткую пластину; пружину сжатия, введенную между опорной пластиной и верхней жесткой пластиной; упругую крышку, закрывающую верхнюю жесткую пластину, кромки которой герметично приклеены термореактивньм клеем к опорной пластине; и упругое кольцо, введенное между опорной пластиной и верхней жесткой пластиной, таким образом, что средний участок упругой крышки втягивается в направлении центральной оси упругого кольца и образует вогнутый участок изгиба. Краткое описание чертежей Указанные ранее и другие характеристики и преимущества изобретения будут более ясны из последующего детального описания предпочтительного варианта изобретения, данного в качестве примера, не имеющего ограничительного характера и приведенного со ссылкой на сопроводительные чертежи. На фиг. 1 показан вид в перспективе блока воздушного насоса для вентилируемой обуви в соответствии с предпочтительным вариантом осуществления настоящего изобретения. На фиг. 2 показано поперечное сечение по линии А-А фиг. 1. На фиг. 3 а и 3b показаны перспективные изображения альтернативных вариантов упругого кольца в соответствии с настоящим изобретением. На фиг. 4 показано поперечное сечение, поясняющее работу блока воздушного насоса для вентилируемой обуви в соответствии с настоящим изобретением. Подробное описание предпочтительного варианта изобретения Далее будет подробно описан предпочтительный вариант настоящего изобретения, со ссылкой на сопроводительные чертежи, на которых одинаковые позиционные обозначения использованы для аналогичных деталей. Кроме того, для упрощения понимания опущено подробное описание функций или конструкции известных деталей. На фиг. 1 показан вид в перспективе блока воздушного насоса для вентилируемой обуви в соответствии с предпочтительным вариантом осуществления настоящего изобретения, а на фиг. 2 показано поперечное сечение по линии А-А фиг. 1. Показанный на фиг. 1 и 2 блок воздушного насоса содержит опорную пластину 14 с задним и передним обратными клапанами 22 а и 22b, предназначенными для регулирования воздушного потока, установленными с двух сторон, верхнюю жесткую пластину 16, пружину сжатия 18 в виде усеченного конуса, введенную между опорной пластиной 14 и верхней жесткой пластиной 16, и упругую крышку 12, изготовленную из каучука с повышенной силой упругости и закрывающую верхнюю жесткую пластину 16, причем края указанной крышки герметично приклеены термореактивным клеем к опорной пластине 14. Упругое кольцо 20 введено между опорной пластиной 14 и жесткой пластиной 16, таким образом, что средняя часть упругой крышки 12 втягивается в направлении центральной оси упругого кольца и образует вогнутый участок сгиба 13.-1 005733 Задний обратный клапан 22 а соединен с впускной трубкой 24, которая сообщается с атмосферой, в то время как передний обратный клапан 22b соединен с подводящий трубкой 26, которая сообщается с внутренним пространством башмака. Упругое кольцо 20 имеет тесный контакт с внешней кромкой среднего участка упругой крышки 12 и прикладывает определенный уровень упругой силы к этому среднему участку. Упругое кольцо 20 преимущественно изготовлено из каучука или из синтетического каучука,имеющего повышенную силу упругости, и имеет круговую форму в виде сверху. Как опорная пластина 14, так и жесткая пластина 16 имеют участок крепления 19, предназначенный для жесткого крепления пружины сжатия 18, причем участок крепления 19 выступает из внутренней поверхности опорной пластины и жесткой пластины в виде кольца. При использовании такой конструкции существенно снижается уровень шума, когда пружина сжатия 18 сжимается. На фиг. 3 а и 3b показаны перспективные изображения альтернативных вариантов упругого кольца в соответствии с настоящим изобретением. Упругое кольцо 20, которое использовано в описанном выше варианте, может быть заменено на показанную на фиг. 3 а цилиндрическую пружину 20 а, которая обладает значительной упругостью, или на полую трубку 20b, изготовленную из такого же материала, что и цилиндрическая пружина 20 а, как это показано на фиг. 3b. Далее объясняется функционирование блока воздушного насоса для вентилируемой обуви в соответствии с настоящим изобретением. На фиг. 4 показано поперечное сечение, поясняющее работу блока воздушного насоса для вентилируемой обуви в соответствии с настоящим изобретением. Когда к блоку воздушного насоса 10 при ходьбе прикладывают давление, то жесткая пластина 16 опускается вниз, в результате чего пружина сжатия 18 сжимается, как это показано на фиг. 4. Упругая крышка 12 втягивается и нагнетает воздух из блока воздушного насоса 10 во внутреннее пространство башмака через обратный клапан 22b и подводящую трубку 26. В это время сжимание упругой крышки 12 приводит к тому, что упругое кольцо 20 втягивает участок изгиба 13 в направлении внутрь. Участок изгиба 13 равномерно изогнут вокруг упругого кольца 20. Если сила сжатия снимается, то жесткая пластина 16 поднимается при помощи пружины сжатия 18 и восстанавливается исходное положение упругой крышки 12, в результате чего блок воздушного насоса 10 заполняется внешним воздухом через впускную трубку 24 и обратный клапан 22 а. Втягивание внутрь упругой крышки 12 увеличивает объем нагнетаемого из блока воздушного насоса воздуха. Альтернативно, воздушный поток может быть направлен наружу при помощи соответствующей установки обратных клапанов 22 а и 22b, чтобы удалять влагу и воздух из башмака во внешнее пространство. В результате того, что периодически прикладывают действующую силу от 20 до 80 кг к блоку воздушного насоса, сконструированному в соответствии с описанным, известный ранее блок разрывается ориентировочно после 80000 срабатываний, в то время как блок в соответствии с настоящим изобретением разрывается ориентировочно только после 8000000 срабатываний. Промышленная применимость Из приведенного описания можно понять, что если блок воздушного насоса сжимается за счет приложения силы сжатия, то участок изгиба равномерно изгибается вдоль упругого кольца, а при снятии силы сжатия с жесткой пластины участок изгиба восстанавливается естественным путем (самопроизвольно). За счет этого снижается усталость участка изгиба, вызванная повторяющимися втягиваниями, в результате чего предотвращается разрыв блока и повышается его срок службы. Кроме того, так как упругая крышка сжимается (втягивается) внутрь при сжатии блока воздушного насоса, то увеличивается количество нагнетаемого внутреннего воздуха. Причем, после восстановления исходного положения упругой крышки, внешний воздух всасывается при помощи упругой крышки. Следовательно, интенсивность подачи воздуха становится максимальной и достаточное количество свежего воздуха подается внутрь башмака при помощи блока воздушного насоса, в результате чего исключается неприятный запах и дерматофитоз. Более того, так как блок воздушного насоса позволяет повысить эффективность отсасывания и подачи воздуха, то снижаются ударное усилие и, следовательно, усталость пешехода. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Блок воздушного насоса для вентилируемой обуви, который включает в себя опорную пластину 14 с обратными клапанами 22 а и 22b для регулирования воздушного потока, установленными на обеих сторонах; верхнюю жесткую пластину 16; пружину сжатия 18, введенную между опорной пластиной 14 и верхней жесткой пластиной 16; упругую крышку 12, закрывающую верхнюю жесткую пластину 16, кромки которой герметично приклеены термореактивным клеем к опорной пластине 14; и упругое кольцо 20, введенное между опорной пластиной 14 и жесткой пластиной 16 таким образом,что средний участок упругой крышки втягивается в направлении центральной оси упругого кольца и образует вогнутый участок изгиба 13.-2 005733 2. Блок воздушного насоса по п.1, в котором упругое кольцо 20 находится в тесном контакте с внешней кромкой среднего участка упругой крышки 12. 3. Блок воздушного насоса по п.1 или 2, в котором упругое кольцо 20 представляет собой цилиндрическую пружину 20 а. 4. Блок воздушного насоса по п.1 или 2, в котором упругое кольцо 20 представляет собой полую трубку 20b.
