Устройство и способ поперечной резки непрерывно движущейся ленты

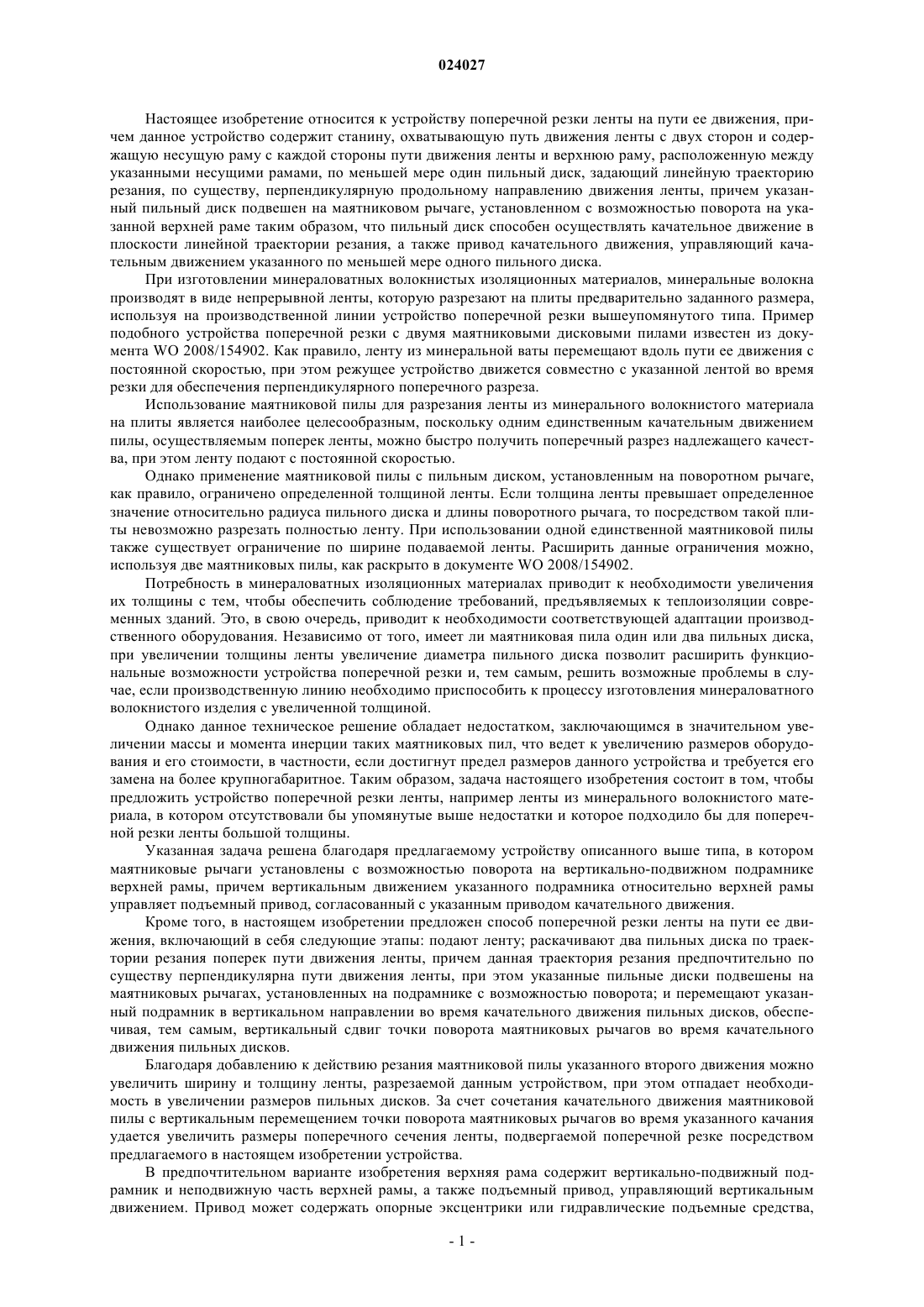

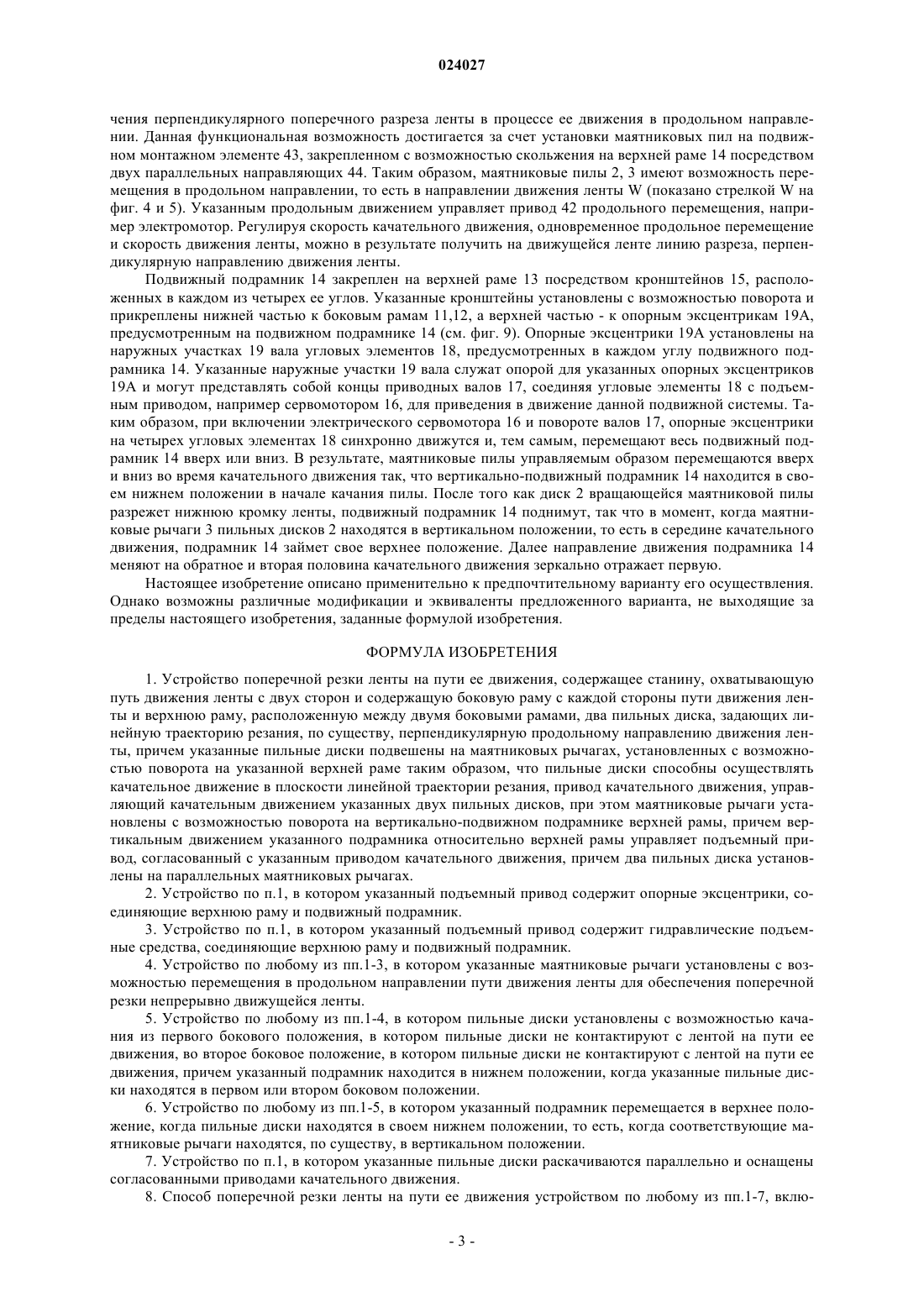

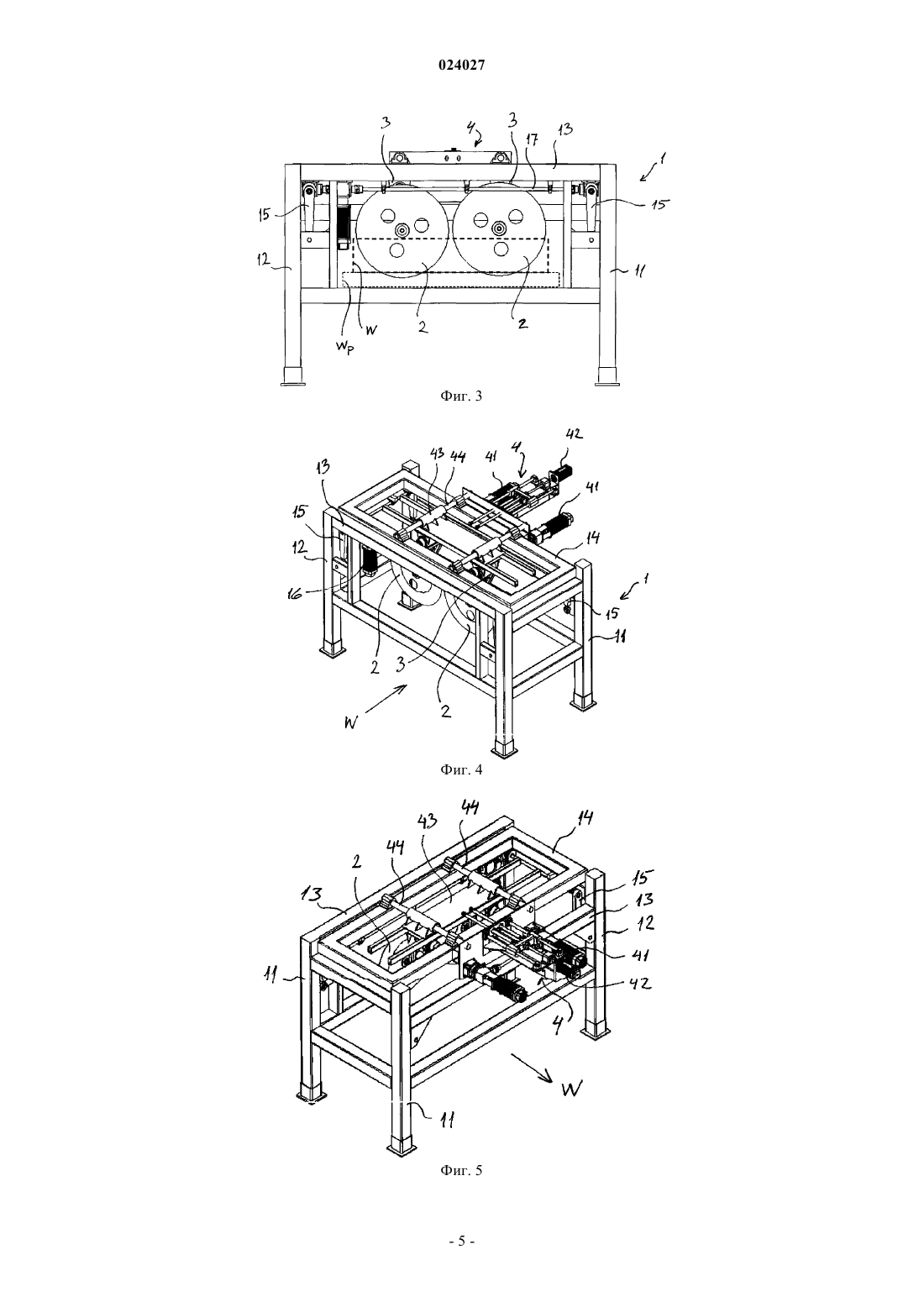

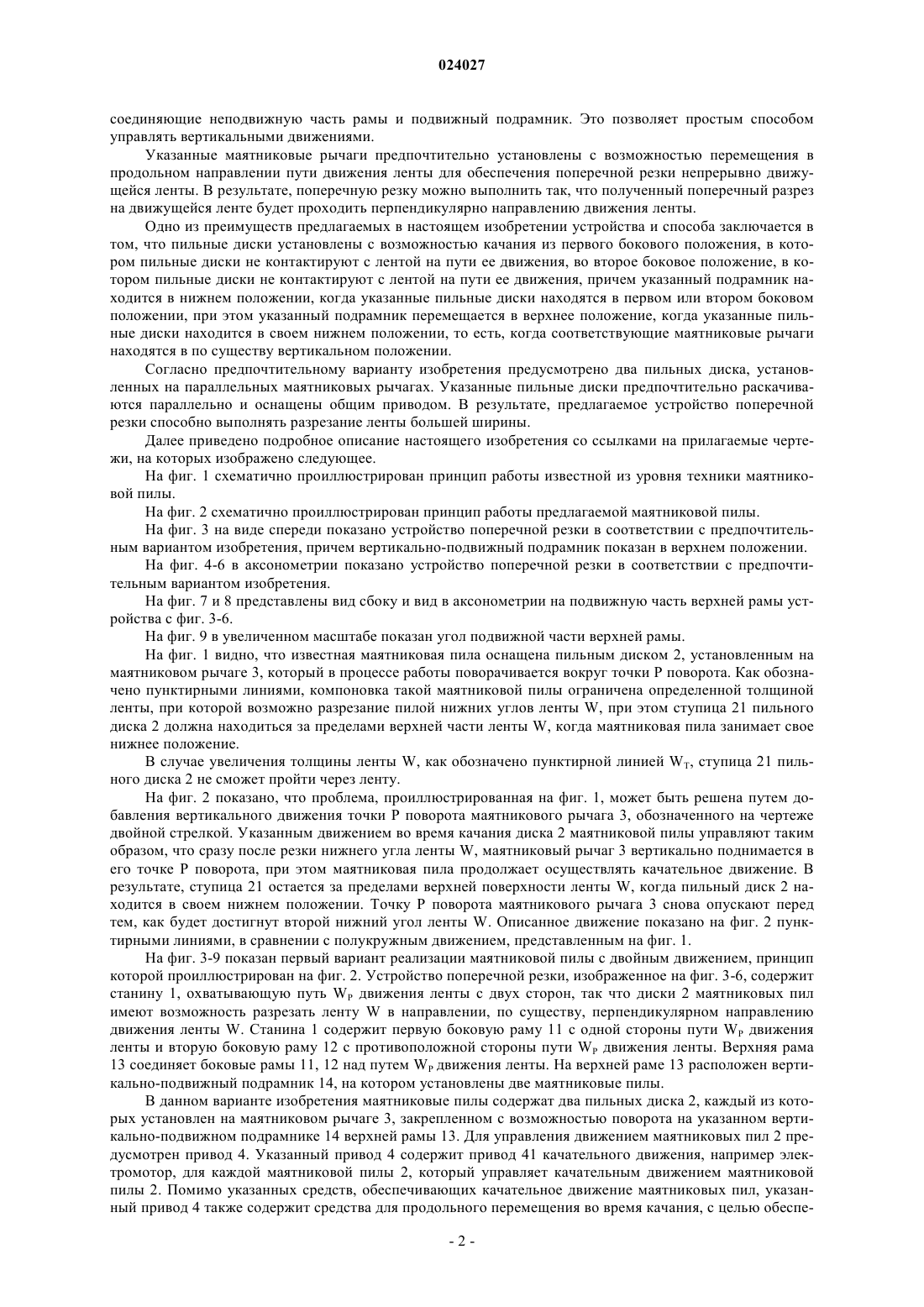

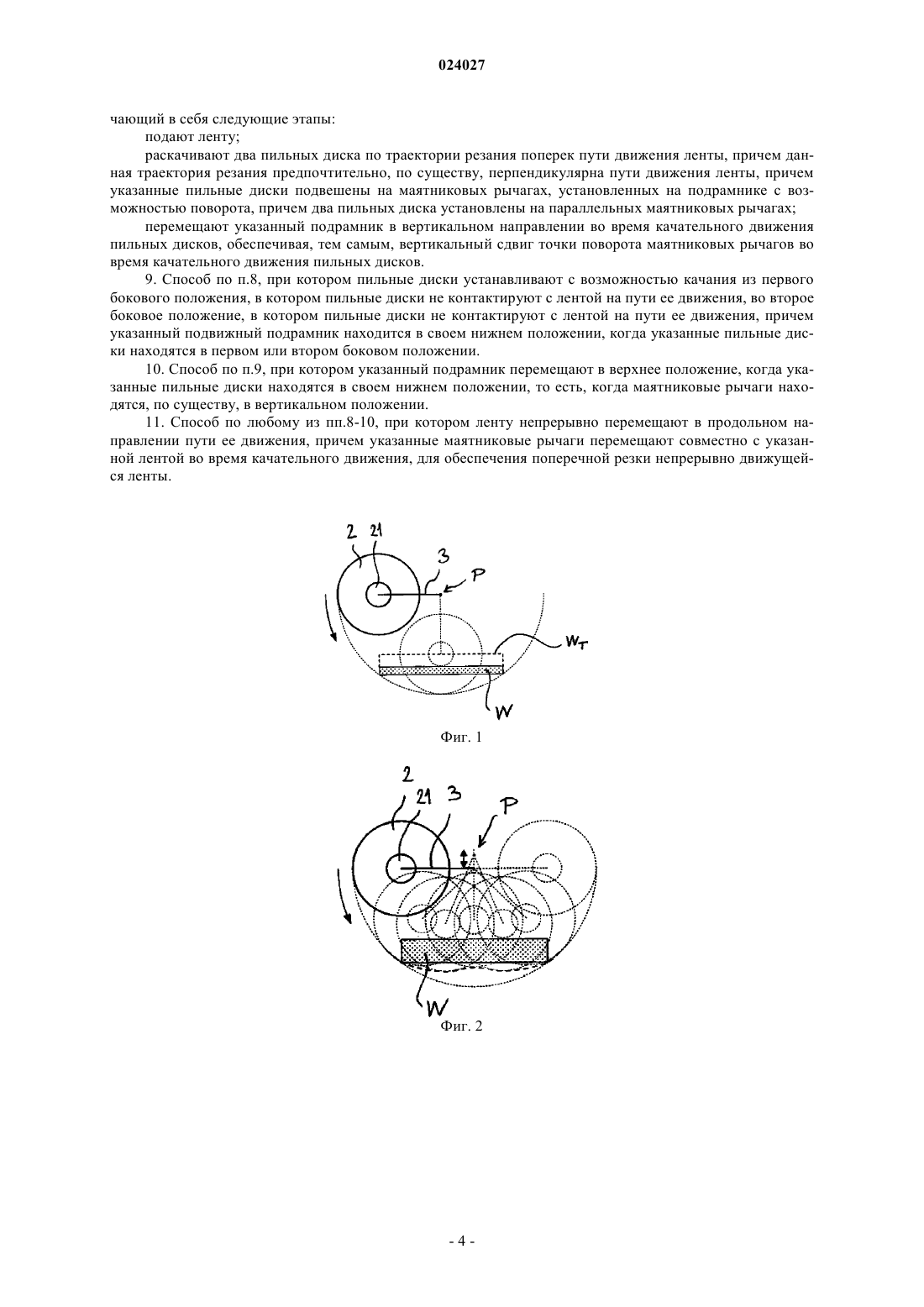

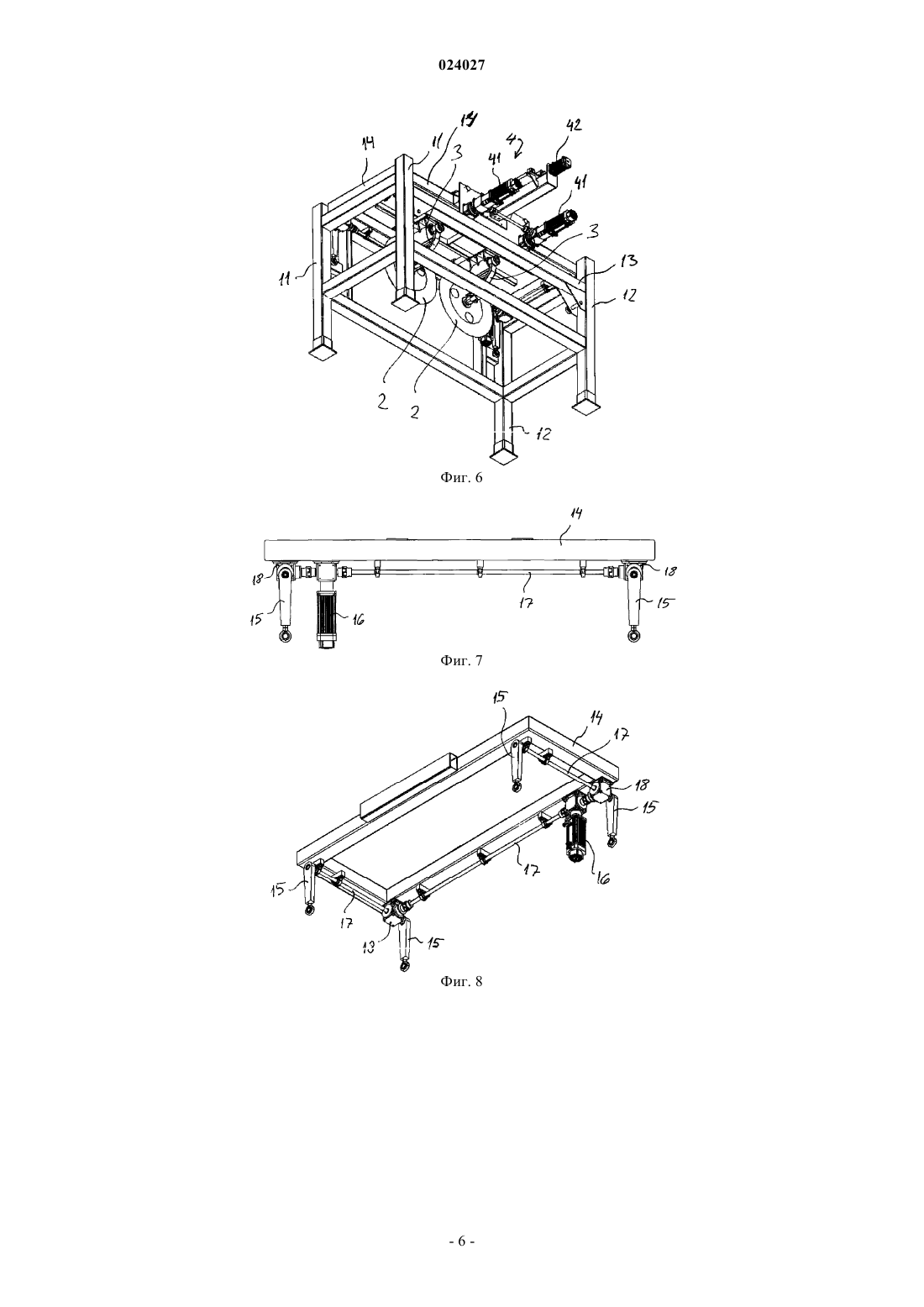

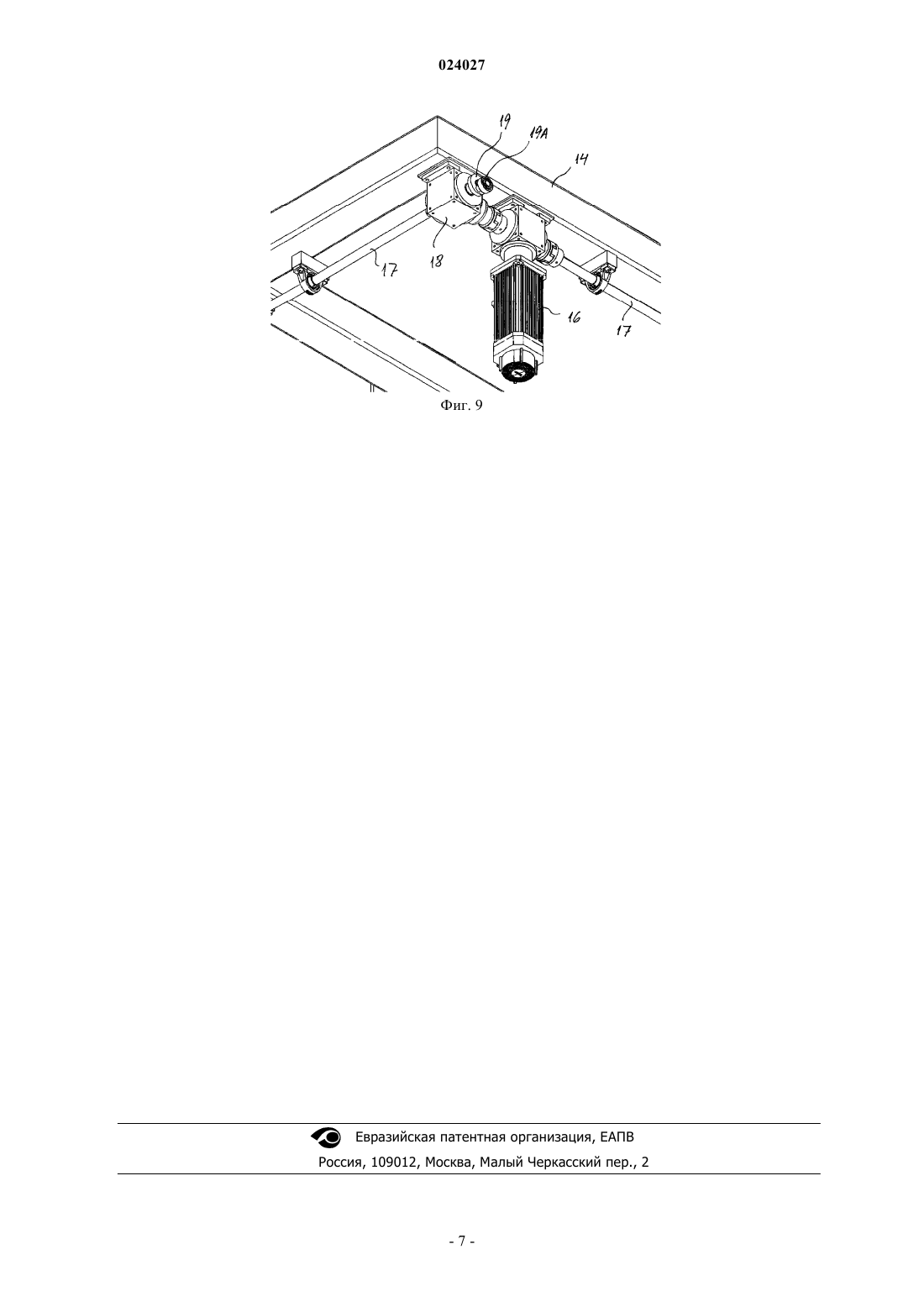

УСТРОЙСТВО И СПОСОБ ПОПЕРЕЧНОЙ РЕЗКИ НЕПРЕРЫВНО ДВИЖУЩЕЙСЯ ЛЕНТЫ Настоящее изобретение относится к устройству поперечной резки ленты (W) на пути ее движения, содержащему станину (1), охватывающую путь движения ленты с двух сторон и содержащую боковую раму (11, 12) с каждой стороны пути движения ленты и верхнюю раму(13), расположенную между двумя боковыми рамами (11, 12); два пильных диска (2), задающих линейную траекторию резания, по существу, перпендикулярную продольному направлению движения ленты, причем указанные пильные диски (2) подвешены на маятниковых рычагах(3), установленных с возможностью поворота на указанной верхней раме (13) таким образом,что пильные диски (2) способны осуществлять качательное движение в плоскости линейной траектории резания; и привод (4) качательного движения, управляющий качательным движением указанных пильных дисков (2). При этом указанные маятниковые рычаги (3) установлены с возможностью поворота на вертикально-подвижном подрамнике (14) верхней рамы (13), причем вертикальным движением указанного подрамника (14) относительно верхней рамы (13) управляет подъемный привод (16, 19, 19 а), согласованный с указанным приводом (4) качательного движения. Настоящее изобретение также относится к способу поперечной резки ленты (W). Настоящее изобретение относится к устройству поперечной резки ленты на пути ее движения, причем данное устройство содержит станину, охватывающую путь движения ленты с двух сторон и содержащую несущую раму с каждой стороны пути движения ленты и верхнюю раму, расположенную между указанными несущими рамами, по меньшей мере один пильный диск, задающий линейную траекторию резания, по существу, перпендикулярную продольному направлению движения ленты, причем указанный пильный диск подвешен на маятниковом рычаге, установленном с возможностью поворота на указанной верхней раме таким образом, что пильный диск способен осуществлять качательное движение в плоскости линейной траектории резания, а также привод качательного движения, управляющий качательным движением указанного по меньшей мере одного пильного диска. При изготовлении минераловатных волокнистых изоляционных материалов, минеральные волокна производят в виде непрерывной ленты, которую разрезают на плиты предварительно заданного размера,используя на производственной линии устройство поперечной резки вышеупомянутого типа. Пример подобного устройства поперечной резки с двумя маятниковыми дисковыми пилами известен из документа WO 2008/154902. Как правило, ленту из минеральной ваты перемещают вдоль пути ее движения с постоянной скоростью, при этом режущее устройство движется совместно с указанной лентой во время резки для обеспечения перпендикулярного поперечного разреза. Использование маятниковой пилы для разрезания ленты из минерального волокнистого материала на плиты является наиболее целесообразным, поскольку одним единственным качательным движением пилы, осуществляемым поперек ленты, можно быстро получить поперечный разрез надлежащего качества, при этом ленту подают с постоянной скоростью. Однако применение маятниковой пилы с пильным диском, установленным на поворотном рычаге,как правило, ограничено определенной толщиной ленты. Если толщина ленты превышает определенное значение относительно радиуса пильного диска и длины поворотного рычага, то посредством такой плиты невозможно разрезать полностью ленту. При использовании одной единственной маятниковой пилы также существует ограничение по ширине подаваемой ленты. Расширить данные ограничения можно,используя две маятниковых пилы, как раскрыто в документе WO 2008/154902. Потребность в минераловатных изоляционных материалах приводит к необходимости увеличения их толщины с тем, чтобы обеспечить соблюдение требований, предъявляемых к теплоизоляции современных зданий. Это, в свою очередь, приводит к необходимости соответствующей адаптации производственного оборудования. Независимо от того, имеет ли маятниковая пила один или два пильных диска,при увеличении толщины ленты увеличение диаметра пильного диска позволит расширить функциональные возможности устройства поперечной резки и, тем самым, решить возможные проблемы в случае, если производственную линию необходимо приспособить к процессу изготовления минераловатного волокнистого изделия с увеличенной толщиной. Однако данное техническое решение обладает недостатком, заключающимся в значительном увеличении массы и момента инерции таких маятниковых пил, что ведет к увеличению размеров оборудования и его стоимости, в частности, если достигнут предел размеров данного устройства и требуется его замена на более крупногабаритное. Таким образом, задача настоящего изобретения состоит в том, чтобы предложить устройство поперечной резки ленты, например ленты из минерального волокнистого материала, в котором отсутствовали бы упомянутые выше недостатки и которое подходило бы для поперечной резки ленты большой толщины. Указанная задача решена благодаря предлагаемому устройству описанного выше типа, в котором маятниковые рычаги установлены с возможностью поворота на вертикально-подвижном подрамнике верхней рамы, причем вертикальным движением указанного подрамника относительно верхней рамы управляет подъемный привод, согласованный с указанным приводом качательного движения. Кроме того, в настоящем изобретении предложен способ поперечной резки ленты на пути ее движения, включающий в себя следующие этапы: подают ленту; раскачивают два пильных диска по траектории резания поперек пути движения ленты, причем данная траектория резания предпочтительно по существу перпендикулярна пути движения ленты, при этом указанные пильные диски подвешены на маятниковых рычагах, установленных на подрамнике с возможностью поворота; и перемещают указанный подрамник в вертикальном направлении во время качательного движения пильных дисков, обеспечивая, тем самым, вертикальный сдвиг точки поворота маятниковых рычагов во время качательного движения пильных дисков. Благодаря добавлению к действию резания маятниковой пилы указанного второго движения можно увеличить ширину и толщину ленты, разрезаемой данным устройством, при этом отпадает необходимость в увеличении размеров пильных дисков. За счет сочетания качательного движения маятниковой пилы с вертикальным перемещением точки поворота маятниковых рычагов во время указанного качания удается увеличить размеры поперечного сечения ленты, подвергаемой поперечной резке посредством предлагаемого в настоящем изобретении устройства. В предпочтительном варианте изобретения верхняя рама содержит вертикально-подвижный подрамник и неподвижную часть верхней рамы, а также подъемный привод, управляющий вертикальным движением. Привод может содержать опорные эксцентрики или гидравлические подъемные средства,-1 024027 соединяющие неподвижную часть рамы и подвижный подрамник. Это позволяет простым способом управлять вертикальными движениями. Указанные маятниковые рычаги предпочтительно установлены с возможностью перемещения в продольном направлении пути движения ленты для обеспечения поперечной резки непрерывно движущейся ленты. В результате, поперечную резку можно выполнить так, что полученный поперечный разрез на движущейся ленте будет проходить перпендикулярно направлению движения ленты. Одно из преимуществ предлагаемых в настоящем изобретении устройства и способа заключается в том, что пильные диски установлены с возможностью качания из первого бокового положения, в котором пильные диски не контактируют с лентой на пути ее движения, во второе боковое положение, в котором пильные диски не контактируют с лентой на пути ее движения, причем указанный подрамник находится в нижнем положении, когда указанные пильные диски находятся в первом или втором боковом положении, при этом указанный подрамник перемещается в верхнее положение, когда указанные пильные диски находится в своем нижнем положении, то есть, когда соответствующие маятниковые рычаги находятся в по существу вертикальном положении. Согласно предпочтительному варианту изобретения предусмотрено два пильных диска, установленных на параллельных маятниковых рычагах. Указанные пильные диски предпочтительно раскачиваются параллельно и оснащены общим приводом. В результате, предлагаемое устройство поперечной резки способно выполнять разрезание ленты большей ширины. Далее приведено подробное описание настоящего изобретения со ссылками на прилагаемые чертежи, на которых изображено следующее. На фиг. 1 схематично проиллюстрирован принцип работы известной из уровня техники маятниковой пилы. На фиг. 2 схематично проиллюстрирован принцип работы предлагаемой маятниковой пилы. На фиг. 3 на виде спереди показано устройство поперечной резки в соответствии с предпочтительным вариантом изобретения, причем вертикально-подвижный подрамник показан в верхнем положении. На фиг. 4-6 в аксонометрии показано устройство поперечной резки в соответствии с предпочтительным вариантом изобретения. На фиг. 7 и 8 представлены вид сбоку и вид в аксонометрии на подвижную часть верхней рамы устройства с фиг. 3-6. На фиг. 9 в увеличенном масштабе показан угол подвижной части верхней рамы. На фиг. 1 видно, что известная маятниковая пила оснащена пильным диском 2, установленным на маятниковом рычаге 3, который в процессе работы поворачивается вокруг точки P поворота. Как обозначено пунктирными линиями, компоновка такой маятниковой пилы ограничена определенной толщиной ленты, при которой возможно разрезание пилой нижних углов ленты W, при этом ступица 21 пильного диска 2 должна находиться за пределами верхней части ленты W, когда маятниковая пила занимает свое нижнее положение. В случае увеличения толщины ленты W, как обозначено пунктирной линией WT, ступица 21 пильного диска 2 не сможет пройти через ленту. На фиг. 2 показано, что проблема, проиллюстрированная на фиг. 1, может быть решена путем добавления вертикального движения точки P поворота маятникового рычага 3, обозначенного на чертеже двойной стрелкой. Указанным движением во время качания диска 2 маятниковой пилы управляют таким образом, что сразу после резки нижнего угла ленты W, маятниковый рычаг 3 вертикально поднимается в его точке P поворота, при этом маятниковая пила продолжает осуществлять качательное движение. В результате, ступица 21 остается за пределами верхней поверхности ленты W, когда пильный диск 2 находится в своем нижнем положении. Точку P поворота маятникового рычага 3 снова опускают перед тем, как будет достигнут второй нижний угол ленты W. Описанное движение показано на фиг. 2 пунктирными линиями, в сравнении с полукружным движением, представленным на фиг. 1. На фиг. 3-9 показан первый вариант реализации маятниковой пилы с двойным движением, принцип которой проиллюстрирован на фиг. 2. Устройство поперечной резки, изображенное на фиг. 3-6, содержит станину 1, охватывающую путь WP движения ленты с двух сторон, так что диски 2 маятниковых пил имеют возможность разрезать ленту W в направлении, по существу, перпендикулярном направлению движения ленты W. Станина 1 содержит первую боковую раму 11 с одной стороны пути WP движения ленты и вторую боковую раму 12 с противоположной стороны пути WP движения ленты. Верхняя рама 13 соединяет боковые рамы 11, 12 над путем WP движения ленты. На верхней раме 13 расположен вертикально-подвижный подрамник 14, на котором установлены две маятниковые пилы. В данном варианте изобретения маятниковые пилы содержат два пильных диска 2, каждый из которых установлен на маятниковом рычаге 3, закрепленном с возможностью поворота на указанном вертикально-подвижном подрамнике 14 верхней рамы 13. Для управления движением маятниковых пил 2 предусмотрен привод 4. Указанный привод 4 содержит привод 41 качательного движения, например электромотор, для каждой маятниковой пилы 2, который управляет качательным движением маятниковой пилы 2. Помимо указанных средств, обеспечивающих качательное движение маятниковых пил, указанный привод 4 также содержит средства для продольного перемещения во время качания, с целью обеспе-2 024027 чения перпендикулярного поперечного разреза ленты в процессе ее движения в продольном направлении. Данная функциональная возможность достигается за счет установки маятниковых пил на подвижном монтажном элементе 43, закрепленном с возможностью скольжения на верхней раме 14 посредством двух параллельных направляющих 44. Таким образом, маятниковые пилы 2, 3 имеют возможность перемещения в продольном направлении, то есть в направлении движения ленты W (показано стрелкой W на фиг. 4 и 5). Указанным продольным движением управляет привод 42 продольного перемещения, например электромотор. Регулируя скорость качательного движения, одновременное продольное перемещение и скорость движения ленты, можно в результате получить на движущейся ленте линию разреза, перпендикулярную направлению движения ленты. Подвижный подрамник 14 закреплен на верхней раме 13 посредством кронштейнов 15, расположенных в каждом из четырех ее углов. Указанные кронштейны установлены с возможностью поворота и прикреплены нижней частью к боковым рамам 11,12, а верхней частью - к опорным эксцентрикам 19 А,предусмотренным на подвижном подрамнике 14 (см. фиг. 9). Опорные эксцентрики 19 А установлены на наружных участках 19 вала угловых элементов 18, предусмотренных в каждом углу подвижного подрамника 14. Указанные наружные участки 19 вала служат опорой для указанных опорных эксцентриков 19 А и могут представлять собой концы приводных валов 17, соединяя угловые элементы 18 с подъемным приводом, например сервомотором 16, для приведения в движение данной подвижной системы. Таким образом, при включении электрического сервомотора 16 и повороте валов 17, опорные эксцентрики на четырех угловых элементах 18 синхронно движутся и, тем самым, перемещают весь подвижный подрамник 14 вверх или вниз. В результате, маятниковые пилы управляемым образом перемещаются вверх и вниз во время качательного движения так, что вертикально-подвижный подрамник 14 находится в своем нижнем положении в начале качания пилы. После того как диск 2 вращающейся маятниковой пилы разрежет нижнюю кромку ленты, подвижный подрамник 14 поднимут, так что в момент, когда маятниковые рычаги 3 пильных дисков 2 находятся в вертикальном положении, то есть в середине качательного движения, подрамник 14 займет свое верхнее положение. Далее направление движения подрамника 14 меняют на обратное и вторая половина качательного движения зеркально отражает первую. Настоящее изобретение описано применительно к предпочтительному варианту его осуществления. Однако возможны различные модификации и эквиваленты предложенного варианта, не выходящие за пределы настоящего изобретения, заданные формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство поперечной резки ленты на пути ее движения, содержащее станину, охватывающую путь движения ленты с двух сторон и содержащую боковую раму с каждой стороны пути движения ленты и верхнюю раму, расположенную между двумя боковыми рамами, два пильных диска, задающих линейную траекторию резания, по существу, перпендикулярную продольному направлению движения ленты, причем указанные пильные диски подвешены на маятниковых рычагах, установленных с возможностью поворота на указанной верхней раме таким образом, что пильные диски способны осуществлять качательное движение в плоскости линейной траектории резания, привод качательного движения, управляющий качательным движением указанных двух пильных дисков, при этом маятниковые рычаги установлены с возможностью поворота на вертикально-подвижном подрамнике верхней рамы, причем вертикальным движением указанного подрамника относительно верхней рамы управляет подъемный привод, согласованный с указанным приводом качательного движения, причем два пильных диска установлены на параллельных маятниковых рычагах. 2. Устройство по п.1, в котором указанный подъемный привод содержит опорные эксцентрики, соединяющие верхнюю раму и подвижный подрамник. 3. Устройство по п.1, в котором указанный подъемный привод содержит гидравлические подъемные средства, соединяющие верхнюю раму и подвижный подрамник. 4. Устройство по любому из пп.1-3, в котором указанные маятниковые рычаги установлены с возможностью перемещения в продольном направлении пути движения ленты для обеспечения поперечной резки непрерывно движущейся ленты. 5. Устройство по любому из пп.1-4, в котором пильные диски установлены с возможностью качания из первого бокового положения, в котором пильные диски не контактируют с лентой на пути ее движения, во второе боковое положение, в котором пильные диски не контактируют с лентой на пути ее движения, причем указанный подрамник находится в нижнем положении, когда указанные пильные диски находятся в первом или втором боковом положении. 6. Устройство по любому из пп.1-5, в котором указанный подрамник перемещается в верхнее положение, когда пильные диски находятся в своем нижнем положении, то есть, когда соответствующие маятниковые рычаги находятся, по существу, в вертикальном положении. 7. Устройство по п.1, в котором указанные пильные диски раскачиваются параллельно и оснащены согласованными приводами качательного движения. 8. Способ поперечной резки ленты на пути ее движения устройством по любому из пп.1-7, вклю-3 024027 чающий в себя следующие этапы: подают ленту; раскачивают два пильных диска по траектории резания поперек пути движения ленты, причем данная траектория резания предпочтительно, по существу, перпендикулярна пути движения ленты, причем указанные пильные диски подвешены на маятниковых рычагах, установленных на подрамнике с возможностью поворота, причем два пильных диска установлены на параллельных маятниковых рычагах; перемещают указанный подрамник в вертикальном направлении во время качательного движения пильных дисков, обеспечивая, тем самым, вертикальный сдвиг точки поворота маятниковых рычагов во время качательного движения пильных дисков. 9. Способ по п.8, при котором пильные диски устанавливают с возможностью качания из первого бокового положения, в котором пильные диски не контактируют с лентой на пути ее движения, во второе боковое положение, в котором пильные диски не контактируют с лентой на пути ее движения, причем указанный подвижный подрамник находится в своем нижнем положении, когда указанные пильные диски находятся в первом или втором боковом положении. 10. Способ по п.9, при котором указанный подрамник перемещают в верхнее положение, когда указанные пильные диски находятся в своем нижнем положении, то есть, когда маятниковые рычаги находятся, по существу, в вертикальномположении. 11. Способ по любому из пп.8-10, при котором ленту непрерывно перемещают в продольном направлении пути ее движения, причем указанные маятниковые рычаги перемещают совместно с указанной лентой во время качательного движения, для обеспечения поперечной резки непрерывно движущейся ленты.
