Устройство для резки стального каната

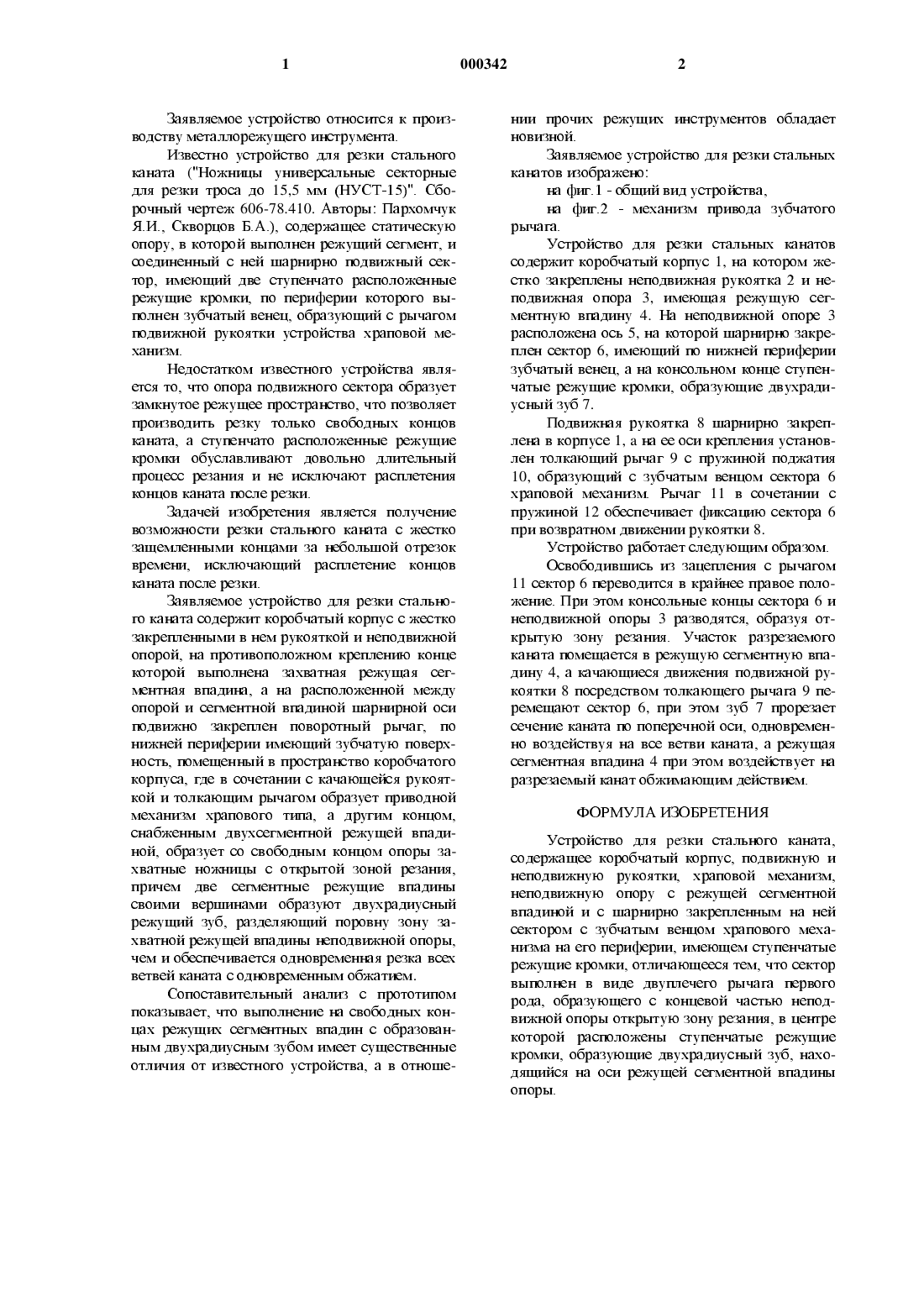

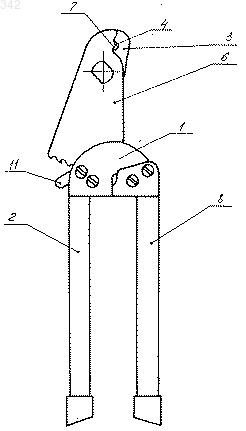

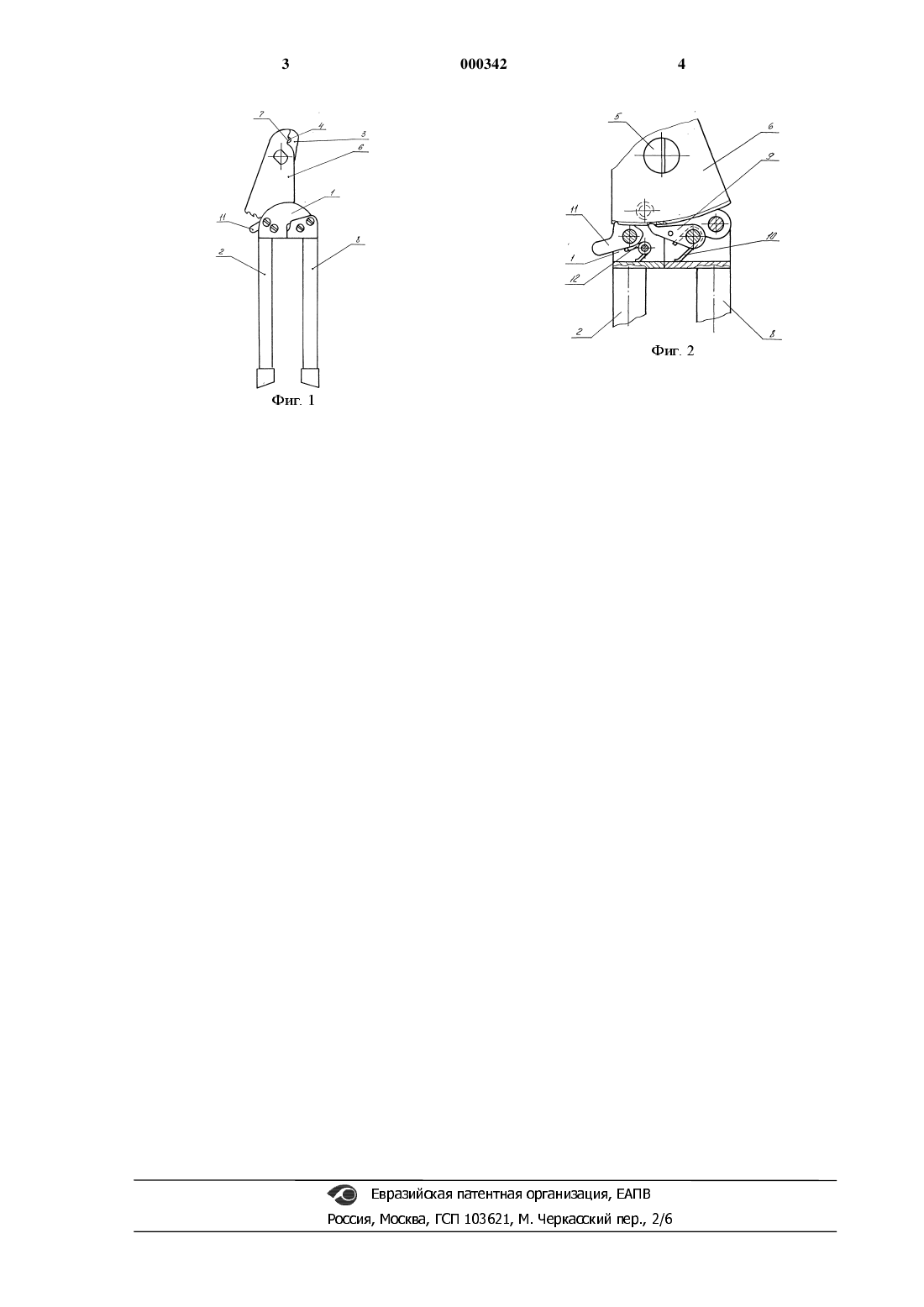

(54) УСТРОЙСТВО ДЛЯ РЕЗКИ СТАЛЬНОГО КАНАТА ФЗаявляемое устройство относится к производству металлорежущего инструмента.Известно устройство для резки стального каната ("Ножнрщы универсальные секторные для резки троса до 15,5 мм (НУСТ-15)". Сборочный чертеж 606-78.410. Авторы: Пархомчук Я.И., Скворцов Б.А.), содержащее статическую опору, в которой выполнен режущий сегмент, и соединенный с ней шарнирно подвижный сектор, имеющий две ступенчато расположенные режущие кромки, по периферии которого вЬ 1 полнен зубчатый венец, образующий с рычагом подвижной рукоятки устройства храповой механизм.Недостатком известного устройства является то, что опора подвижного сектора образует замкнутое режущее пространство, что позволяет производить резку только свободных концов каната, а ступенчато расположенные режущие кромки обуславливают довольно длительный процесс резания и не исключают расплетения концов каната после резки.Задачей изобретения является получение возможности резки стального каната с жестко защемленными концами за небольшой отрезок времени, исключающий расплетение концов каната после резки.Заявляемое устройство для резки стального каната содержит коробчатый корпус с жестко закрепленными в нем рукояткой и неподвижной опорой, на противоположном креплению конце которой выполнена захватная режущая сегментная впадина, а на расположенной между опорой и сегментной впадиной шарнирной оси подвижно закреплен поворотный рычаг, по нижней периферии имеющий зубчатую поверхность, помещенный в пространство коробчатого корпуса, где в сочетании с качающейся рукояткой и толкающим рычагом образует приводной МСХЗНИЗМ храпового ТИПЗ, а ДрУГИМ КОНЦОМ,снабженным двухсегментной режущей впадиной, образует со свободным концом опоры захватные ножницы с открытой зоной резания,ПрИЧСМ ДВС ССГМСНТНЫС РСЪКУЩИС ВПЗДИНЫ своими вершинами образуют двухрадиусный режущий зуб, разделяющий поровну зону захватной режущей впадины неподвижной опоры,чем и обеспечивается одновременная резка всех ветвей каната с одновременным обжатием.Сопоставительный анализ с прототипом ПОКЗЗЫВЗСТ, ЧТО ВЫПОЛНСНИС на СВОбОДНЫХ КОНцах режущих сегментных впадин с образованным двухрадиусным зубом имеет существенные отличия от известного устройства, а в отноше 000342НИИ прочих режущих инструментов обладает новизной.Заявляемое устройство для резки стальных канатов изображено:на фиг.1 - общий вид устройства, на фиг.2 - механизм привода зубчатого рычага.Устройство для резки стальных канатов содержит коробчатый корпус 1, на котором жестко закреплены неподвижная рукоятка 2 и неподвижная опора 3, имеющая режущую сегментную впадину 4. На неподвижной опоре 3 расположена ось 5, на которой шарнирно закреплен сектор 6, имеющий по нижней периферии зубчатый венец, а на консольном конце ступенчатые режущие кромки, образующие двухрадиусный зуб 7.Подвижная рукоятка 8 шарнирно закреплена в корпусе 1, а на ее оси крепления установлен толкающий рычаг 9 с пружиной поджатия 10, образующий с зубчатым венцом сектора 6 храповой механизм. Рычаг 11 в сочетании с пружиной 12 обеспечивает фиксацию сектора 6 при возвратном движении рукоятки 8.Устройство работает следующим образом.Освободившись из зацепления с рычагом 11 сектор 6 переводится в крайнее правое положение. При этом консольные концы сектора 6 и неподвижной опоры 3 разводятся, образуя открытую зону резания. Участок разрезаемого каната помещается в режущую сегментную впадшту 4, а качающиеся движения подвижной рукоятки 8 посредством толкающего рычага 9 перемещают сектор 6, при этом зуб 7 прорезает сечение каната по поперечной оси, одновременно воздействуя на все ветви каната, а режущая сегментная впадина 4 при этом воздействует на разрезаемый канат обжимающим действием.Устройство для резки стального каната,содержащее коробчатый корпус, подвижную и неподвижную рукоятки, храповой МСХЗНИЗМ,неподвижную опору с режущей сегментной впадиной и с шарнирно закрепленным на ней сектором с зубчатым венцом храпового механизма на его периферии, имеющем ступенчатые режущие кромки, отличающееся тем, что сектор выполнен в виде двуплечего рычага первого рода, образующего с концевой частью неподвижной опоры открытую зону резания, в центре которой расположены ступенчатые режущие кромки, образующие двухрадиусный зуб, находящийся на оси режущей сегментной впадины опоры.
