Стальная фибра для армирования обычного бетона

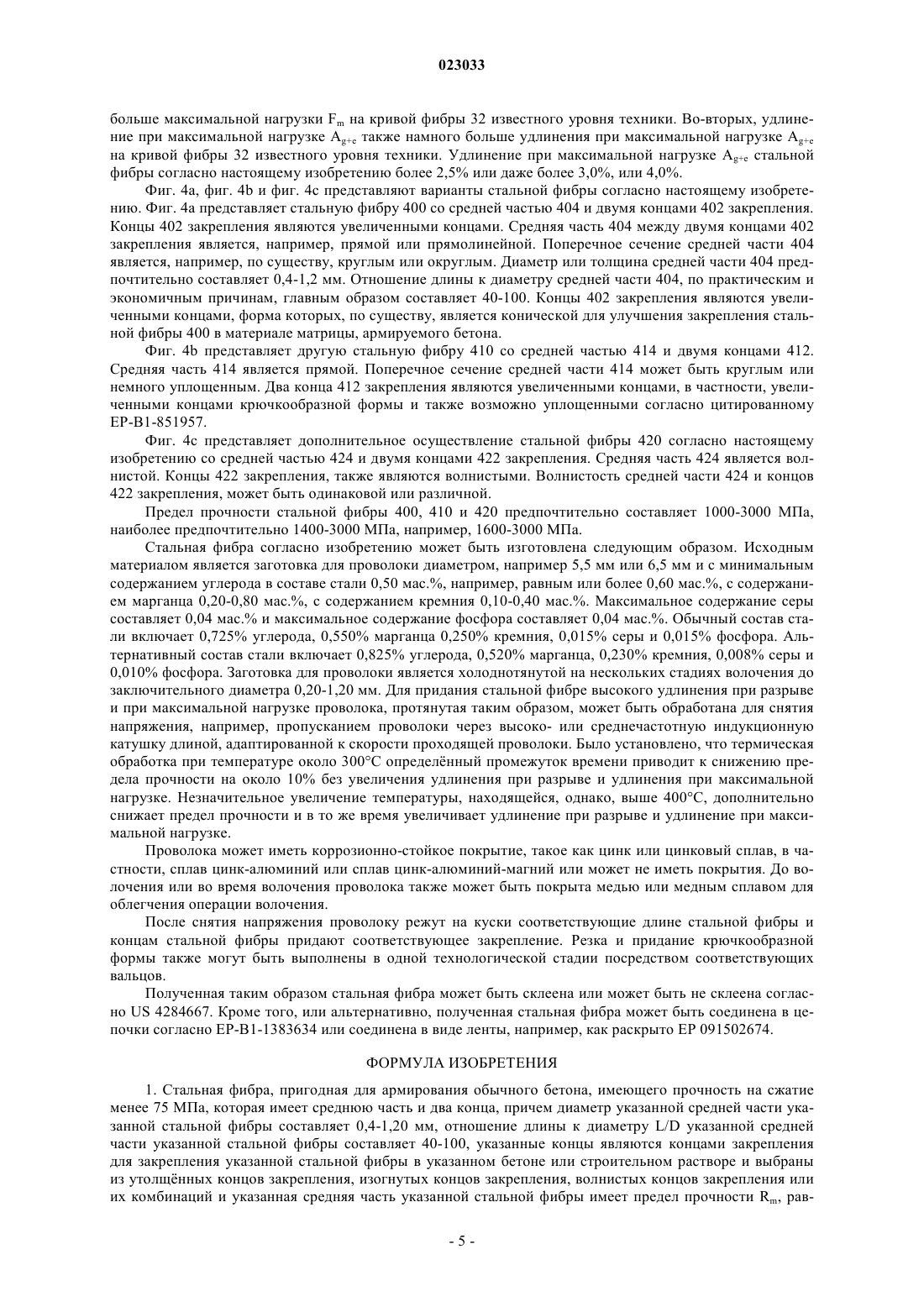

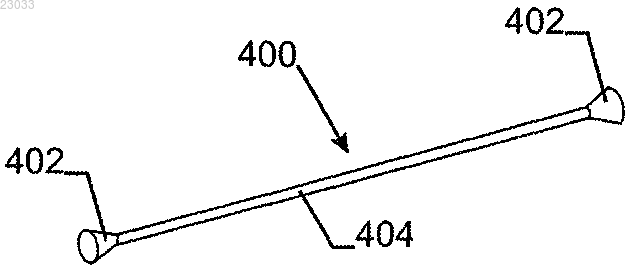

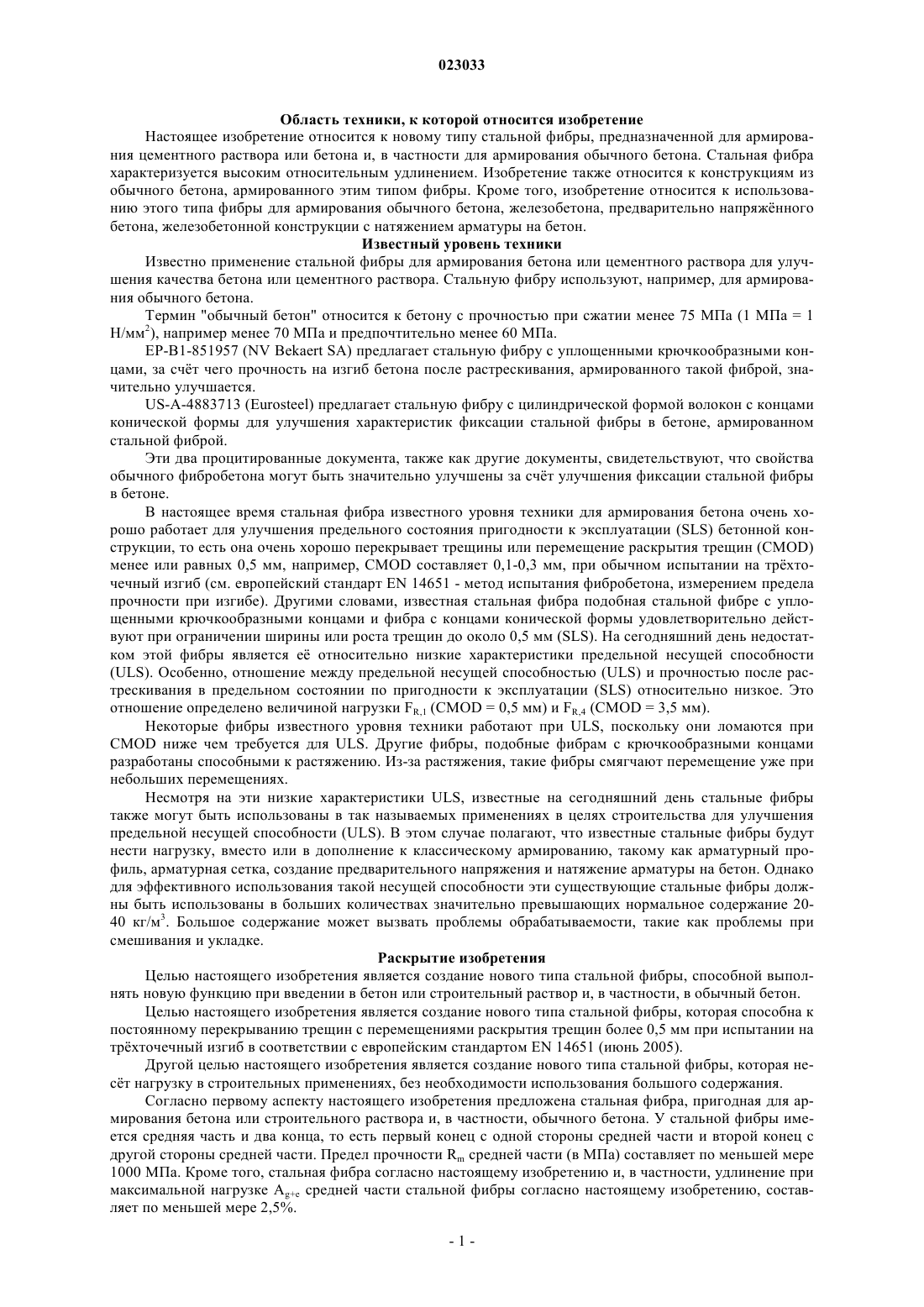

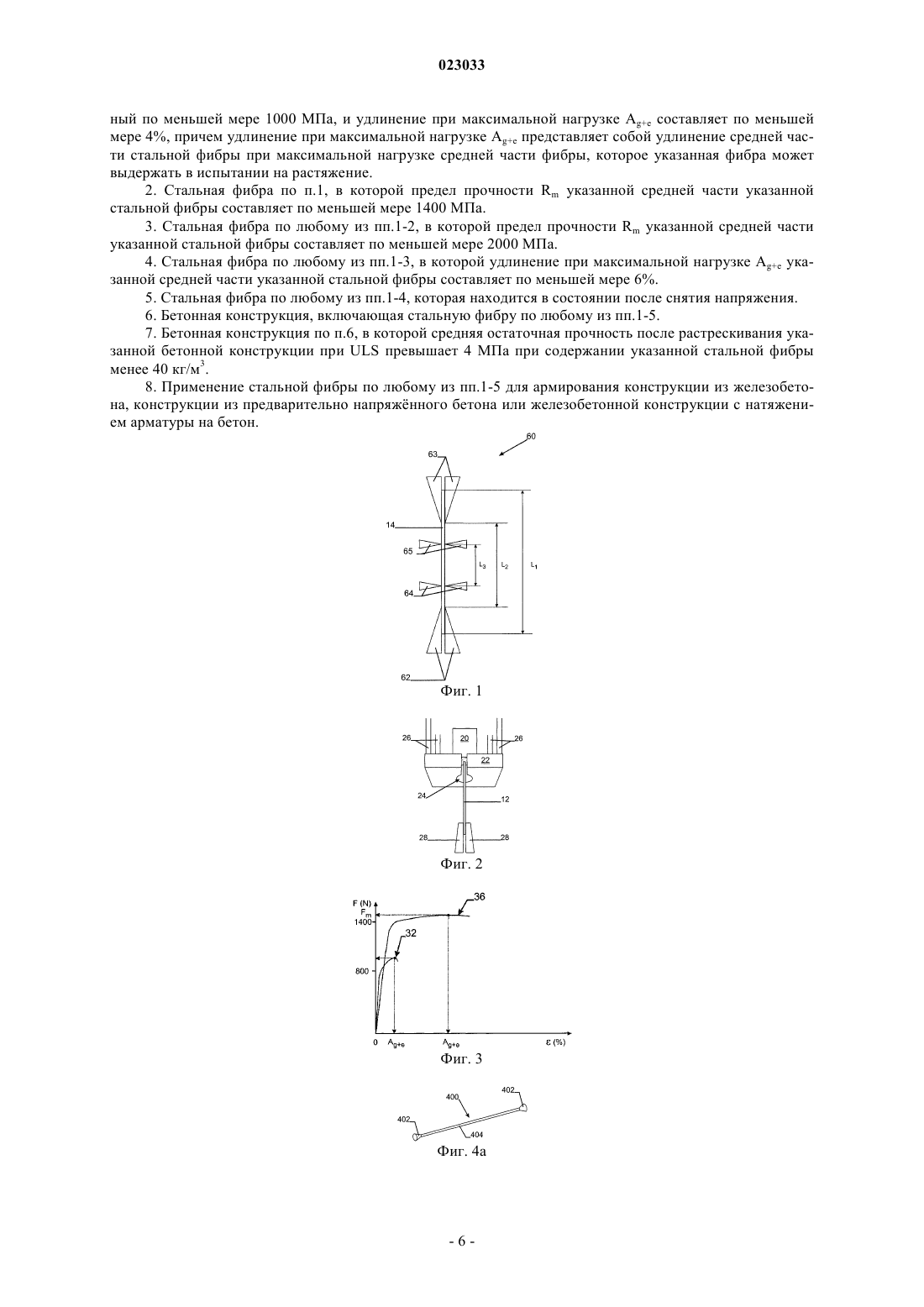

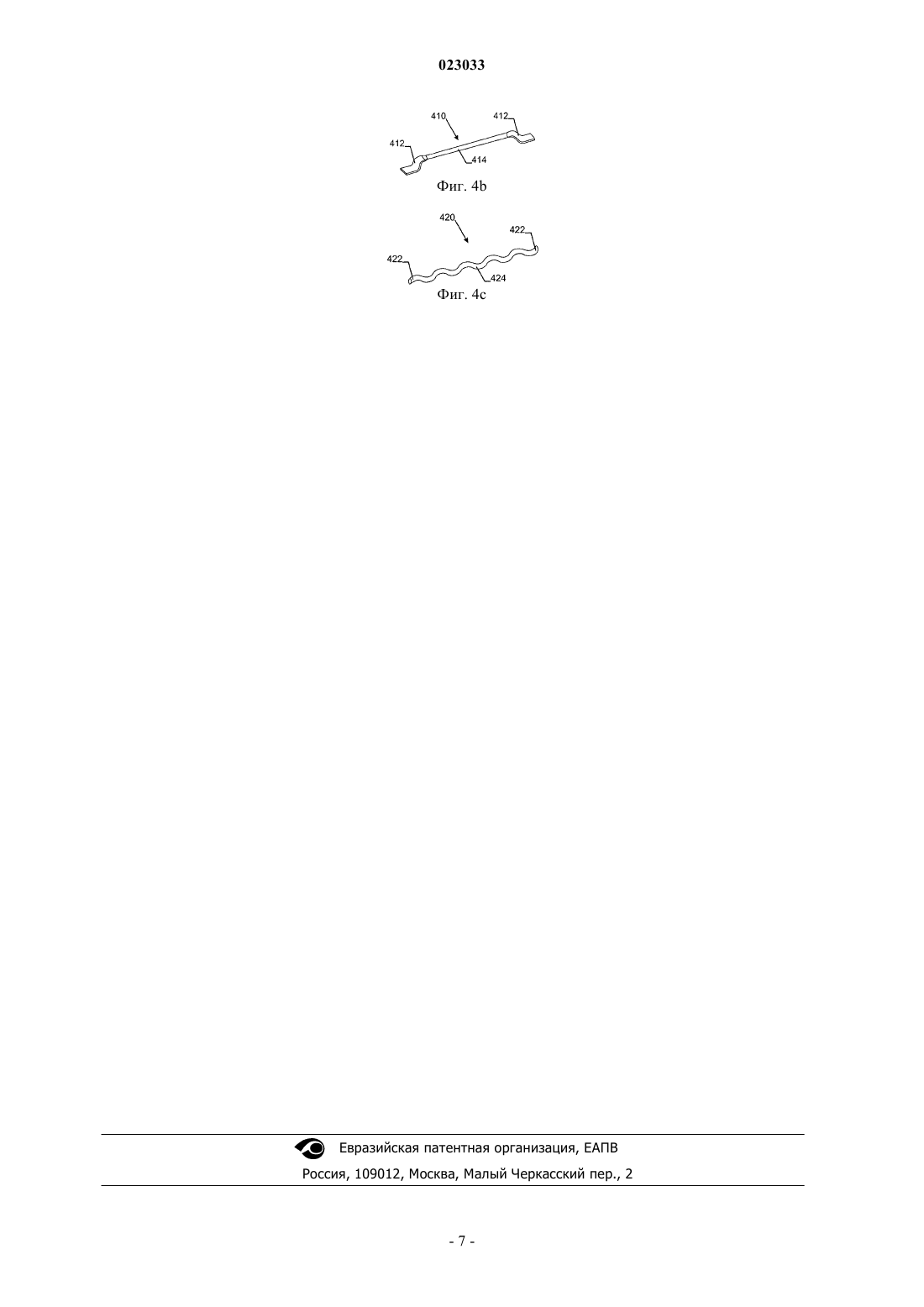

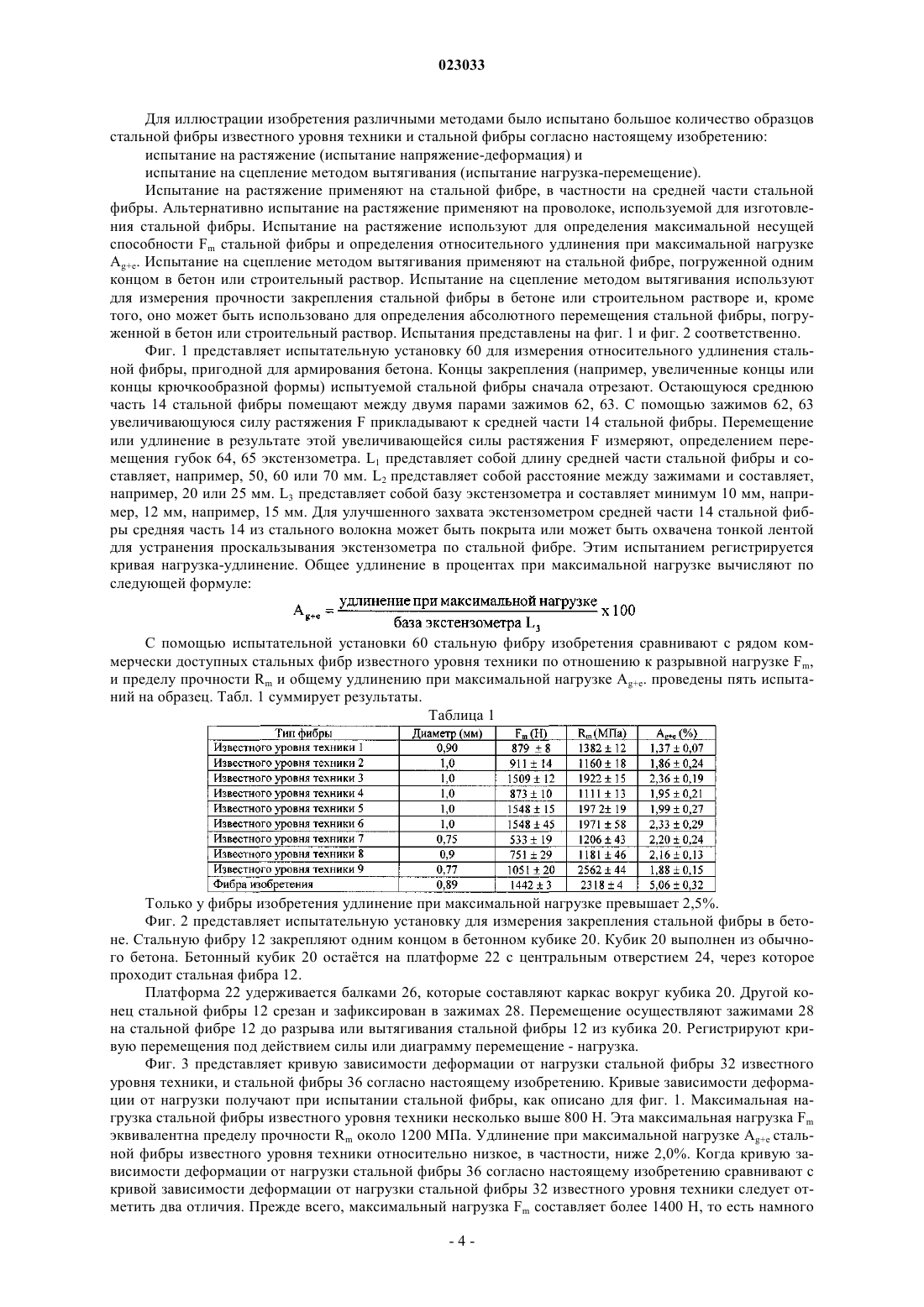

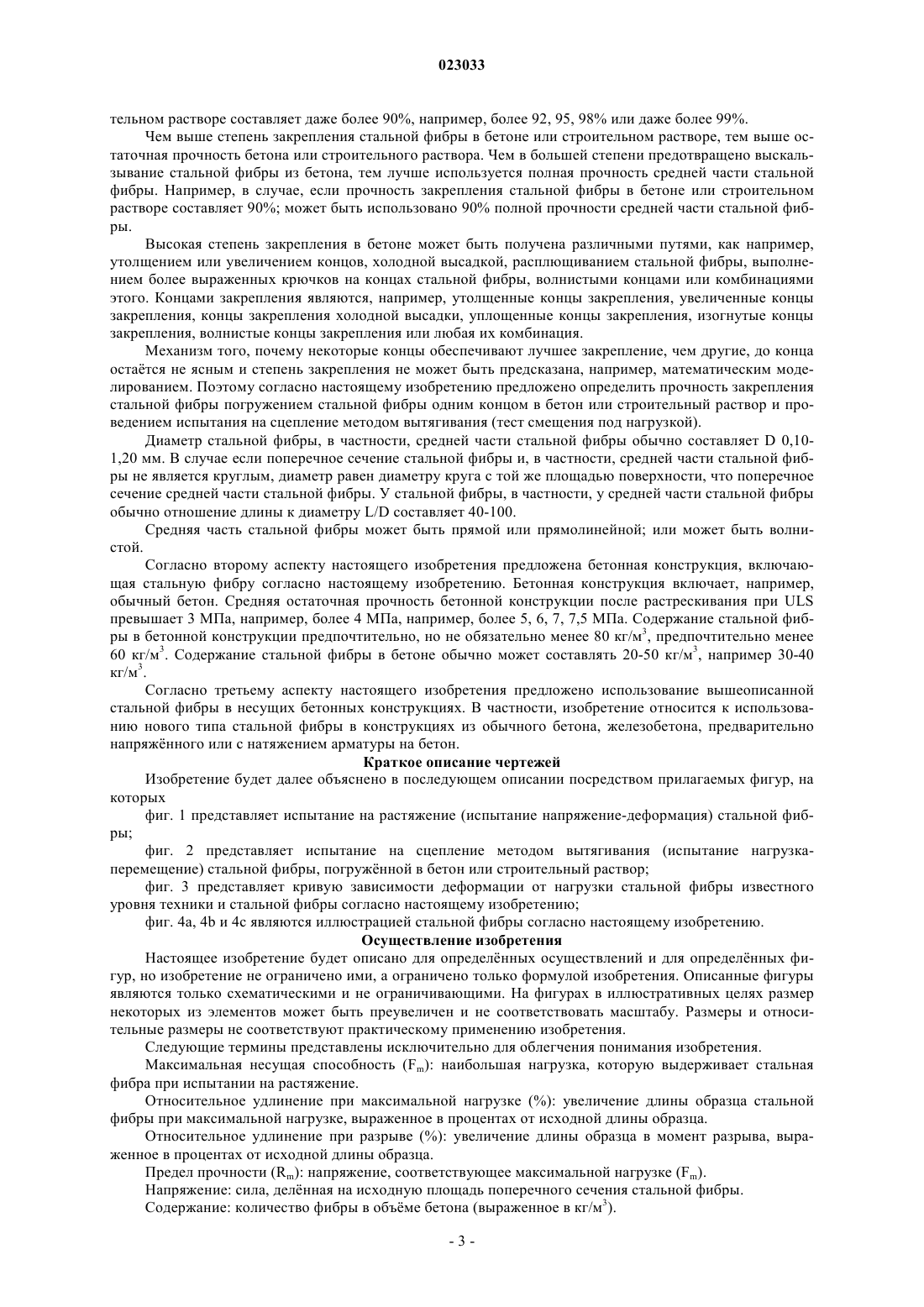

СТАЛЬНАЯ ФИБРА ДЛЯ АРМИРОВАНИЯ ОБЫЧНОГО БЕТОНА Изобретение относится к стальной фибре для армирования бетона или строительного раствора. У фибры имеется средняя часть и два конца. Предел прочности средней части составляет по меньшей мере 1000 МПа и удлинение при максимальной нагрузке Ag+e по меньшей мере 2,5%. Кроме того, изобретение относится к бетонной конструкции, включающей такую стальную фибру.(71)(73) Заявитель и патентовладелец: НВ БЕКАЭРТ СА (BE) Область техники, к которой относится изобретение Настоящее изобретение относится к новому типу стальной фибры, предназначенной для армирования цементного раствора или бетона и, в частности для армирования обычного бетона. Стальная фибра характеризуется высоким относительным удлинением. Изобретение также относится к конструкциям из обычного бетона, армированного этим типом фибры. Кроме того, изобретение относится к использованию этого типа фибры для армирования обычного бетона, железобетона, предварительно напряжнного бетона, железобетонной конструкции с натяжением арматуры на бетон. Известный уровень техники Известно применение стальной фибры для армирования бетона или цементного раствора для улучшения качества бетона или цементного раствора. Стальную фибру используют, например, для армирования обычного бетона. Термин "обычный бетон" относится к бетону с прочностью при сжатии менее 75 МПа (1 МПа = 1 Н/мм 2), например менее 70 МПа и предпочтительно менее 60 МПа. ЕР-В 1-851957 (NV Bekaert SA) предлагает стальную фибру с уплощенными крючкообразными концами, за счт чего прочность на изгиб бетона после растрескивания, армированного такой фиброй, значительно улучшается.US-A-4883713 (Eurosteel) предлагает стальную фибру с цилиндрической формой волокон с концами конической формы для улучшения характеристик фиксации стальной фибры в бетоне, армированном стальной фиброй. Эти два процитированные документа, также как другие документы, свидетельствуют, что свойства обычного фибробетона могут быть значительно улучшены за счт улучшения фиксации стальной фибры в бетоне. В настоящее время стальная фибра известного уровня техники для армирования бетона очень хорошо работает для улучшения предельного состояния пригодности к эксплуатации (SLS) бетонной конструкции, то есть она очень хорошо перекрывает трещины или перемещение раскрытия трещин (CMOD) менее или равных 0,5 мм, например, CMOD составляет 0,1-0,3 мм, при обычном испытании на трхточечный изгиб (см. европейский стандарт EN 14651 - метод испытания фибробетона, измерением предела прочности при изгибе). Другими словами, известная стальная фибра подобная стальной фибре с уплощенными крючкообразными концами и фибра с концами конической формы удовлетворительно действуют при ограничении ширины или роста трещин до около 0,5 мм (SLS). На сегодняшний день недостатком этой фибры является е относительно низкие характеристики предельной несущей способности(ULS). Особенно, отношение между предельной несущей способностью (ULS) и прочностью после растрескивания в предельном состоянии по пригодности к эксплуатации (SLS) относительно низкое. Это отношение определено величиной нагрузки FR,1 (CMOD = 0,5 мм) и FR,4 (CMOD = 3,5 мм). Некоторые фибры известного уровня техники работают при ULS, поскольку они ломаются приCMOD ниже чем требуется для ULS. Другие фибры, подобные фибрам с крючкообразными концами разработаны способными к растяжению. Из-за растяжения, такие фибры смягчают перемещение уже при небольших перемещениях. Несмотря на эти низкие характеристики ULS, известные на сегодняшний день стальные фибры также могут быть использованы в так называемых применениях в целях строительства для улучшения предельной несущей способности (ULS). В этом случае полагают, что известные стальные фибры будут нести нагрузку, вместо или в дополнение к классическому армированию, такому как арматурный профиль, арматурная сетка, создание предварительного напряжения и натяжение арматуры на бетон. Однако для эффективного использования такой несущей способности эти существующие стальные фибры должны быть использованы в больших количествах значительно превышающих нормальное содержание 2040 кг/м 3. Большое содержание может вызвать проблемы обрабатываемости, такие как проблемы при смешивания и укладке. Раскрытие изобретения Целью настоящего изобретения является создание нового типа стальной фибры, способной выполнять новую функцию при введении в бетон или строительный раствор и, в частности, в обычный бетон. Целью настоящего изобретения является создание нового типа стальной фибры, которая способна к постоянному перекрыванию трещин с перемещениями раскрытия трещин более 0,5 мм при испытании на трхточечный изгиб в соответствии с европейским стандартом EN 14651 (июнь 2005). Другой целью настоящего изобретения является создание нового типа стальной фибры, которая нест нагрузку в строительных применениях, без необходимости использования большого содержания. Согласно первому аспекту настоящего изобретения предложена стальная фибра, пригодная для армирования бетона или строительного раствора и, в частности, обычного бетона. У стальной фибры имеется средняя часть и два конца, то есть первый конец с одной стороны средней части и второй конец с другой стороны средней части. Предел прочности Rm средней части (в МПа) составляет по меньшей мере 1000 МПа. Кроме того, стальная фибра согласно настоящему изобретению и, в частности, удлинение при максимальной нагрузке Ag+e средней части стальной фибры согласно настоящему изобретению, составляет по меньшей мере 2,5%. Удлинение при максимальной нагрузке В контексте настоящего изобретения удлинение при максимальной нагрузке Ag+e, a не удлинение при разрыве At используется для характеристики удлинения стальной фибры, в частности, средней части стальной фибры. Причина этого заключается в том, что при достижении максимальной нагрузки, начинается образование шейки на доступной поверхности стальной фибры и более высокая нагрузка не выдерживается. Удлинение при максимальной нагрузке Ag+e является суммой пластического удлинения при максимальной нагрузке Ag и упругого удлинения. Удлинение при максимальной нагрузке не включает структурное удлинение As, которое может происходить из-за волнистой формы (если имеется) средней части стальной фибры. В случае волнистой стальной фибры ее выпрямляют до измерения Ag+e. Удлинение при максимальной нагрузке Ag+e средней части стальной фибры согласно настоящему изобретению составляет по меньшей мере 2,5%. Согласно определнным осуществлениям настоящего изобретения удлинение при максимальной нагрузке Ag+e средней части стальной фибры более 2,75, более 3,0, более 3,25, более 3,5, более 3,75, более 4,0, более 4,25, более 4,5, более 4,75, более 5,0, более 5,25,более 5,5, более 5,75 или даже более 6,0%. Высокая степень удлинения при максимальной нагрузке Ag+e может быть получена применением определнной обработки по снятию напряжения, такой как тепловая обработка стальной проволоки при изготовлении стальной фибры. Обычные стальные фибры изготовлены из проволоки с относительно небольшим удлинением при максимальной нагрузке Ag+e (максимальное удлинение при максимальной нагрузке Ag+e 2%). Таким образом, обычные стальные фибры в обычном бетоне разработаны так, чтобы растягиваться матрицей (фибра с концами крючкообразной формы). Другие стальные фибры известного уровня техники не работают приULS, поскольку они ломаются при CMOD менее требуемых для ULS. Примерами такой стальной фибры являются стальные фибры с конической формой концов. Фибра согласно настоящему изобретению удлиняется благодаря высокому удлинению при максимальной нагрузке Ag+e стальной проволоки. Она удлиняется и не ломается до достижения ULS. Кроме того, поскольку у фибры согласно настоящему изобретению высокий предел прочности, бетон, армированный этим типом стальной фибры, может выдерживать высокие нагрузки. Высокие значения удлинения проволоки при максимальной нагрузке должны позволять перекрывать трещины при перемещении раскрытия трещин более 0,5 мм и должны позволять выдерживать нагрузку вместо традиционного армирования или в дополнение к традиционному армированию с обычным количеством вводимых фибр. Таким образом, новый тип стальной фибры улучшает предельное состояния по пригодности к эксплуатации (ULS) строительных конструкций. Новая фибра не только улучшает долговечность, но также улучшает несущую способность. Предел прочности Rm У стальной фибры согласно настоящему изобретению, то есть средней части стальной фибры согласно настоящему изобретению, предпочтительно высокий предел прочности Rm. Предел прочности Rm представляет собой наибольшее напряжение, которое выдерживает стальная фибра при испытании на растяжение. Предел прочности Rm средней части стальной фибры (то есть максимальная несущая способность Fm, делнная на исходную площадь поперечного сечения стальной фибры) составляет предпочтительно более 1000 МПа и, в частности, более 1400 МПа, например, более 1500 МПа, например, более 1750 МПа, например, более 2000 МПа, например, более 2500 МПа. Высокий предел прочности стальной фибры согласно настоящему изобретению позволяет стальной фибре выдерживать высокие нагрузки. Более высокий предел прочности таким образом непосредственно отражн в более низком содержании фибры, необходимом для обычного бетона. Из-за высокой способности к пластической деформации или высокого удлинения стальной фибры согласно настоящему изобретению фибра не будет ломаться при CMOD более 1,5 мм, более 2,5 мм или более 3,5 мм при испытании на трхточечный изгиб согласно EN 14651. Высокая способность к пластической деформации или удлинение стальной фибры приводят к тому, что трещины с более широкими раскрытиями могут быть перекрыты, и что прочность после растрескивания бетона после возникновения трещин, будет увеличена с увеличением ширины раскрытия. Или при растрескивании бетона, фибробетон проявляет усиление жсткости при изгибе. В предпочтительном осуществлении стальная фибра включает среднюю часть и концы закрепления для закрепления стальной фибры в бетоне или строительном растворе. В таком предпочтительном осуществлении прочность закрепления стальной фибры в бетоне или строительном растворе составляет предпочтительно более 50% максимальной несущей способности Fm средней части стальной фибры. Прочность закрепления определена максимальной нагрузкой, которая достигнута при испытании на сцепление методом вытягивания. При этом испытании стальная фибра одним концом погружена в бетон или строительный раствор. Тест описан более подробно далее. Согласно предпочтительным осуществлениям изобретения прочность закрепления стальной фибры более высокая, например, прочность закрепления более 60, более 70 или более 80% максимальной несущей способности. Более предпочтительно прочность закрепления стальной фибры в бетоне или строи-2 023033 тельном растворе составляет даже более 90%, например, более 92, 95, 98% или даже более 99%. Чем выше степень закрепления стальной фибры в бетоне или строительном растворе, тем выше остаточная прочность бетона или строительного раствора. Чем в большей степени предотвращено выскальзывание стальной фибры из бетона, тем лучше используется полная прочность средней части стальной фибры. Например, в случае, если прочность закрепления стальной фибры в бетоне или строительном растворе составляет 90%; может быть использовано 90% полной прочности средней части стальной фибры. Высокая степень закрепления в бетоне может быть получена различными путями, как например,утолщением или увеличением концов, холодной высадкой, расплющиванием стальной фибры, выполнением более выраженных крючков на концах стальной фибры, волнистыми концами или комбинациями этого. Концами закрепления являются, например, утолщенные концы закрепления, увеличенные концы закрепления, концы закрепления холодной высадки, уплощенные концы закрепления, изогнутые концы закрепления, волнистые концы закрепления или любая их комбинация. Механизм того, почему некоторые концы обеспечивают лучшее закрепление, чем другие, до конца остатся не ясным и степень закрепления не может быть предсказана, например, математическим моделированием. Поэтому согласно настоящему изобретению предложено определить прочность закрепления стальной фибры погружением стальной фибры одним концом в бетон или строительный раствор и проведением испытания на сцепление методом вытягивания (тест смещения под нагрузкой). Диаметр стальной фибры, в частности, средней части стальной фибры обычно составляет D 0,101,20 мм. В случае если поперечное сечение стальной фибры и, в частности, средней части стальной фибры не является круглым, диаметр равен диаметру круга с той же площадью поверхности, что поперечное сечение средней части стальной фибры. У стальной фибры, в частности, у средней части стальной фибры обычно отношение длины к диаметру L/D составляет 40-100. Средняя часть стальной фибры может быть прямой или прямолинейной; или может быть волнистой. Согласно второму аспекту настоящего изобретения предложена бетонная конструкция, включающая стальную фибру согласно настоящему изобретению. Бетонная конструкция включает, например,обычный бетон. Средняя остаточная прочность бетонной конструкции после растрескивания при ULS превышает 3 МПа, например, более 4 МПа, например, более 5, 6, 7, 7,5 МПа. Содержание стальной фибры в бетонной конструкции предпочтительно, но не обязательно менее 80 кг/м 3, предпочтительно менее 60 кг/м 3. Содержание стальной фибры в бетоне обычно может составлять 20-50 кг/м 3, например 30-40 кг/м 3. Согласно третьему аспекту настоящего изобретения предложено использование вышеописанной стальной фибры в несущих бетонных конструкциях. В частности, изобретение относится к использованию нового типа стальной фибры в конструкциях из обычного бетона, железобетона, предварительно напряжнного или с натяжением арматуры на бетон. Краткое описание чертежей Изобретение будет далее объяснено в последующем описании посредством прилагаемых фигур, на которых фиг. 1 представляет испытание на растяжение (испытание напряжение-деформация) стальной фибры; фиг. 2 представляет испытание на сцепление методом вытягивания (испытание нагрузкаперемещение) стальной фибры, погружнной в бетон или строительный раствор; фиг. 3 представляет кривую зависимости деформации от нагрузки стальной фибры известного уровня техники и стальной фибры согласно настоящему изобретению; фиг. 4 а, 4b и 4 с являются иллюстрацией стальной фибры согласно настоящему изобретению. Осуществление изобретения Настоящее изобретение будет описано для определнных осуществлений и для определнных фигур, но изобретение не ограничено ими, а ограничено только формулой изобретения. Описанные фигуры являются только схематическими и не ограничивающими. На фигурах в иллюстративных целях размер некоторых из элементов может быть преувеличен и не соответствовать масштабу. Размеры и относительные размеры не соответствуют практическому применению изобретения. Следующие термины представлены исключительно для облегчения понимания изобретения. Максимальная несущая способность (Fm): наибольшая нагрузка, которую выдерживает стальная фибра при испытании на растяжение. Относительное удлинение при максимальной нагрузке (%): увеличение длины образца стальной фибры при максимальной нагрузке, выраженное в процентах от исходной длины образца. Относительное удлинение при разрыве (%): увеличение длины образца в момент разрыва, выраженное в процентах от исходной длины образца. Предел прочности (Rm): напряжение, соответствующее максимальной нагрузке (Fm). Напряжение: сила, делнная на исходную площадь поперечного сечения стальной фибры. Содержание: количество фибры в объме бетона (выраженное в кг/м 3). Для иллюстрации изобретения различными методами было испытано большое количество образцов стальной фибры известного уровня техники и стальной фибры согласно настоящему изобретению: испытание на растяжение (испытание напряжение-деформация) и испытание на сцепление методом вытягивания (испытание нагрузка-перемещение). Испытание на растяжение применяют на стальной фибре, в частности на средней части стальной фибры. Альтернативно испытание на растяжение применяют на проволоке, используемой для изготовления стальной фибры. Испытание на растяжение используют для определения максимальной несущей способности Fm стальной фибры и определения относительного удлинения при максимальной нагрузкеAg+e. Испытание на сцепление методом вытягивания применяют на стальной фибре, погруженной одним концом в бетон или строительный раствор. Испытание на сцепление методом вытягивания используют для измерения прочности закрепления стальной фибры в бетоне или строительном растворе и, кроме того, оно может быть использовано для определения абсолютного перемещения стальной фибры, погруженной в бетон или строительный раствор. Испытания представлены на фиг. 1 и фиг. 2 соответственно. Фиг. 1 представляет испытательную установку 60 для измерения относительного удлинения стальной фибры, пригодной для армирования бетона. Концы закрепления (например, увеличенные концы или концы крючкообразной формы) испытуемой стальной фибры сначала отрезают. Остающуюся среднюю часть 14 стальной фибры помещают между двумя парами зажимов 62, 63. С помощью зажимов 62, 63 увеличивающуюся силу растяжения F прикладывают к средней части 14 стальной фибры. Перемещение или удлинение в результате этой увеличивающейся силы растяжения F измеряют, определением перемещения губок 64, 65 экстензометра. L1 представляет собой длину средней части стальной фибры и составляет, например, 50, 60 или 70 мм. L2 представляет собой расстояние между зажимами и составляет,например, 20 или 25 мм. L3 представляет собой базу экстензометра и составляет минимум 10 мм, например, 12 мм, например, 15 мм. Для улучшенного захвата экстензометром средней части 14 стальной фибры средняя часть 14 из стального волокна может быть покрыта или может быть охвачена тонкой лентой для устранения проскальзывания экстензометра по стальной фибре. Этим испытанием регистрируется кривая нагрузка-удлинение. Общее удлинение в процентах при максимальной нагрузке вычисляют по следующей формуле: С помощью испытательной установки 60 стальную фибру изобретения сравнивают с рядом коммерчески доступных стальных фибр известного уровня техники по отношению к разрывной нагрузке Fm,и пределу прочности Rm и общему удлинению при максимальной нагрузке Ag+e. проведены пять испытаний на образец. Табл. 1 суммирует результаты. Таблица 1 Только у фибры изобретения удлинение при максимальной нагрузке превышает 2,5%. Фиг. 2 представляет испытательную установку для измерения закрепления стальной фибры в бетоне. Стальную фибру 12 закрепляют одним концом в бетонном кубике 20. Кубик 20 выполнен из обычного бетона. Бетонный кубик 20 остатся на платформе 22 с центральным отверстием 24, через которое проходит стальная фибра 12. Платформа 22 удерживается балками 26, которые составляют каркас вокруг кубика 20. Другой конец стальной фибры 12 срезан и зафиксирован в зажимах 28. Перемещение осуществляют зажимами 28 на стальной фибре 12 до разрыва или вытягивания стальной фибры 12 из кубика 20. Регистрируют кривую перемещения под действием силы или диаграмму перемещение - нагрузка. Фиг. 3 представляет кривую зависимости деформации от нагрузки стальной фибры 32 известного уровня техники, и стальной фибры 36 согласно настоящему изобретению. Кривые зависимости деформации от нагрузки получают при испытании стальной фибры, как описано для фиг. 1. Максимальная нагрузка стальной фибры известного уровня техники несколько выше 800 Н. Эта максимальная нагрузка Fm эквивалентна пределу прочности Rm около 1200 МПа. Удлинение при максимальной нагрузке Ag+e стальной фибры известного уровня техники относительно низкое, в частности, ниже 2,0%. Когда кривую зависимости деформации от нагрузки стальной фибры 36 согласно настоящему изобретению сравнивают с кривой зависимости деформации от нагрузки стальной фибры 32 известного уровня техники следует отметить два отличия. Прежде всего, максимальный нагрузка Fm составляет более 1400 Н, то есть намного больше максимальной нагрузки Fm на кривой фибры 32 известного уровня техники. Во-вторых, удлинение при максимальной нагрузке Ag+e также намного больше удлинения при максимальной нагрузке Ag+e на кривой фибры 32 известного уровня техники. Удлинение при максимальной нагрузке Ag+e стальной фибры согласно настоящему изобретению более 2,5% или даже более 3,0%, или 4,0%. Фиг. 4 а, фиг. 4b и фиг. 4 с представляют варианты стальной фибры согласно настоящему изобретению. Фиг. 4 а представляет стальную фибру 400 со средней частью 404 и двумя концами 402 закрепления. Концы 402 закрепления являются увеличенными концами. Средняя часть 404 между двумя концами 402 закрепления является, например, прямой или прямолинейной. Поперечное сечение средней части 404 является, например, по существу, круглым или округлым. Диаметр или толщина средней части 404 предпочтительно составляет 0,4-1,2 мм. Отношение длины к диаметру средней части 404, по практическим и экономичным причинам, главным образом составляет 40-100. Концы 402 закрепления являются увеличенными концами, форма которых, по существу, является конической для улучшения закрепления стальной фибры 400 в материале матрицы, армируемого бетона. Фиг. 4b представляет другую стальную фибру 410 со средней частью 414 и двумя концами 412. Средняя часть 414 является прямой. Поперечное сечение средней части 414 может быть круглым или немного уплощенным. Два конца 412 закрепления являются увеличенными концами, в частности, увеличенными концами крючкообразной формы и также возможно уплощенными согласно цитированному ЕР-В 1-851957. Фиг. 4 с представляет дополнительное осуществление стальной фибры 420 согласно настоящему изобретению со средней частью 424 и двумя концами 422 закрепления. Средняя часть 424 является волнистой. Концы 422 закрепления, также являются волнистыми. Волнистость средней части 424 и концов 422 закрепления, может быть одинаковой или различной. Предел прочности стальной фибры 400, 410 и 420 предпочтительно составляет 1000-3000 МПа,наиболее предпочтительно 1400-3000 МПа, например, 1600-3000 МПа. Стальная фибра согласно изобретению может быть изготовлена следующим образом. Исходным материалом является заготовка для проволоки диаметром, например 5,5 мм или 6,5 мм и с минимальным содержанием углерода в составе стали 0,50 мас.%, например, равным или более 0,60 мас.%, с содержанием марганца 0,20-0,80 мас.%, с содержанием кремния 0,10-0,40 мас.%. Максимальное содержание серы составляет 0,04 мас.% и максимальное содержание фосфора составляет 0,04 мас.%. Обычный состав стали включает 0,725% углерода, 0,550% марганца 0,250% кремния, 0,015% серы и 0,015% фосфора. Альтернативный состав стали включает 0,825% углерода, 0,520% марганца, 0,230% кремния, 0,008% серы и 0,010% фосфора. Заготовка для проволоки является холоднотянутой на нескольких стадиях волочения до заключительного диаметра 0,20-1,20 мм. Для придания стальной фибре высокого удлинения при разрыве и при максимальной нагрузке проволока, протянутая таким образом, может быть обработана для снятия напряжения, например, пропусканием проволоки через высоко- или среднечастотную индукционную катушку длиной, адаптированной к скорости проходящей проволоки. Было установлено, что термическая обработка при температуре около 300C определнный промежуток времени приводит к снижению предела прочности на около 10% без увеличения удлинения при разрыве и удлинения при максимальной нагрузке. Незначительное увеличение температуры, находящейся, однако, выше 400C, дополнительно снижает предел прочности и в то же время увеличивает удлинение при разрыве и удлинение при максимальной нагрузке. Проволока может иметь коррозионно-стойкое покрытие, такое как цинк или цинковый сплав, в частности, сплав цинк-алюминий или сплав цинк-алюминий-магний или может не иметь покрытия. До волочения или во время волочения проволока также может быть покрыта медью или медным сплавом для облегчения операции волочения. После снятия напряжения проволоку режут на куски соответствующие длине стальной фибры и концам стальной фибры придают соответствующее закрепление. Резка и придание крючкообразной формы также могут быть выполнены в одной технологической стадии посредством соответствующих вальцов. Полученная таким образом стальная фибра может быть склеена или может быть не склеена согласно US 4284667. Кроме того, или альтернативно, полученная стальная фибра может быть соединена в цепочки согласно EP-В 1-1383634 или соединена в виде ленты, например, как раскрыто ЕР 091502674. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Стальная фибра, пригодная для армирования обычного бетона, имеющего прочность на сжатие менее 75 МПа, которая имеет среднюю часть и два конца, причем диаметр указанной средней части указанной стальной фибры составляет 0,4-1,20 мм, отношение длины к диаметру L/D указанной средней части указанной стальной фибры составляет 40-100, указанные концы являются концами закрепления для закрепления указанной стальной фибры в указанном бетоне или строительном растворе и выбраны из утолщнных концов закрепления, изогнутых концов закрепления, волнистых концов закрепления или их комбинаций и указанная средняя часть указанной стальной фибры имеет предел прочности Rm, рав-5 023033 ный по меньшей мере 1000 МПа, и удлинение при максимальной нагрузке Ag+e составляет по меньшей мере 4%, причем удлинение при максимальной нагрузке Ag+e представляет собой удлинение средней части стальной фибры при максимальной нагрузке средней части фибры, которое указанная фибра может выдержать в испытании на растяжение. 2. Стальная фибра по п.1, в которой предел прочности Rm указанной средней части указанной стальной фибры составляет по меньшей мере 1400 МПа. 3. Стальная фибра по любому из пп.1-2, в которой предел прочности Rm указанной средней части указанной стальной фибры составляет по меньшей мере 2000 МПа. 4. Стальная фибра по любому из пп.1-3, в которой удлинение при максимальной нагрузке Ag+e указанной средней части указанной стальной фибры составляет по меньшей мере 6%. 5. Стальная фибра по любому из пп.1-4, которая находится в состоянии после снятия напряжения. 6. Бетонная конструкция, включающая стальную фибру по любому из пп.1-5. 7. Бетонная конструкция по п.6, в которой средняя остаточная прочность после растрескивания указанной бетонной конструкции при ULS превышает 4 МПа при содержании указанной стальной фибры менее 40 кг/м 3. 8. Применение стальной фибры по любому из пп.1-5 для армирования конструкции из железобетона, конструкции из предварительно напряжнного бетона или железобетонной конструкции с натяжением арматуры на бетон.
