Изоляция фасада

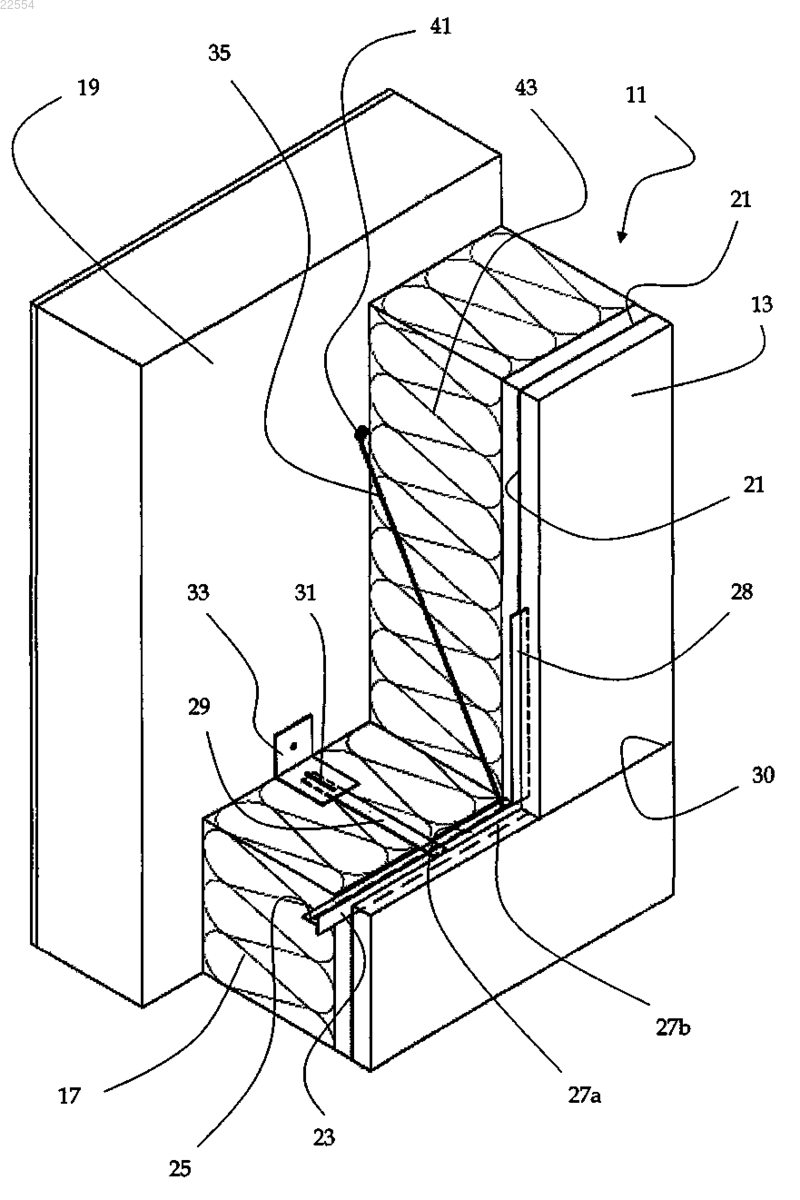

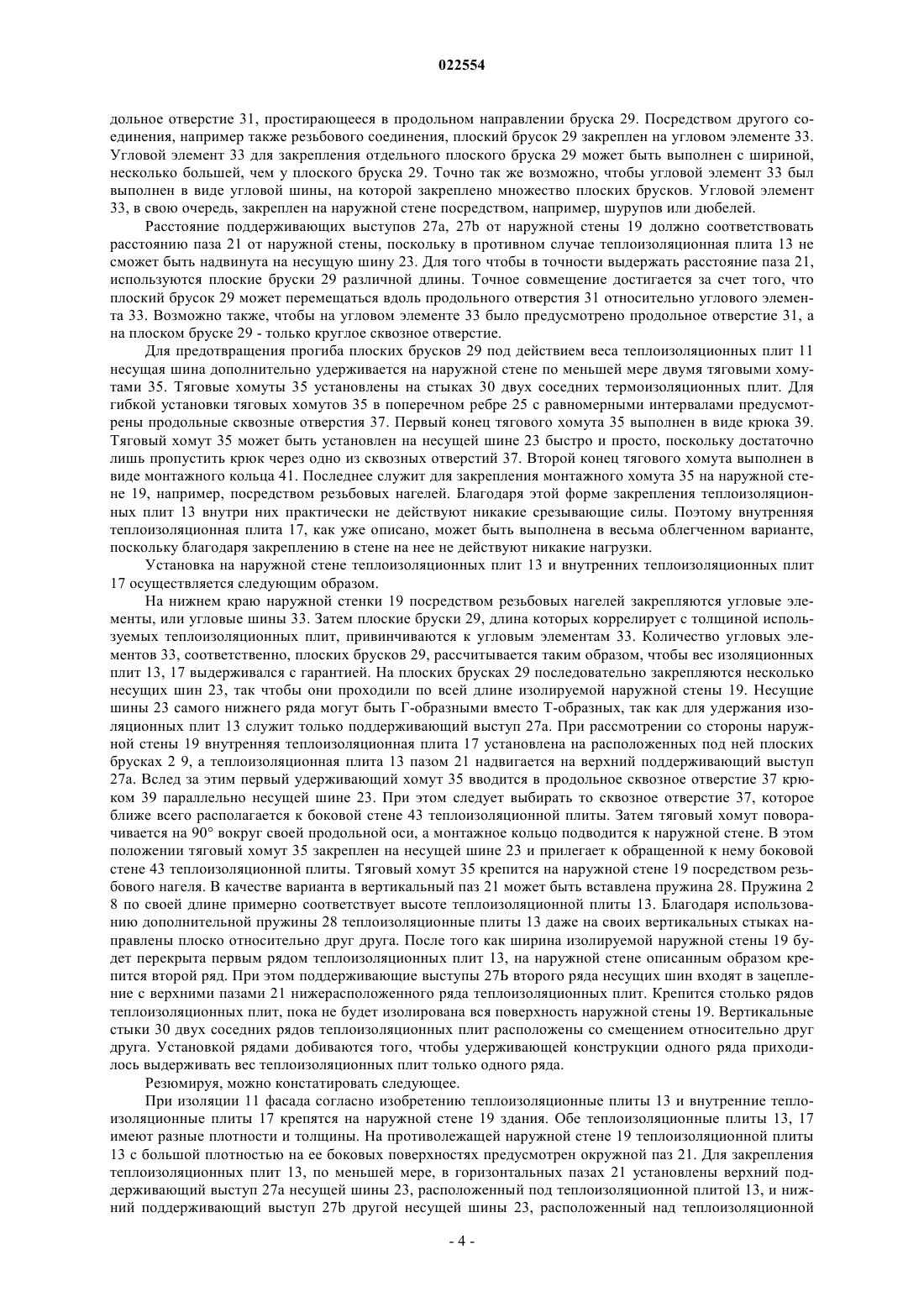

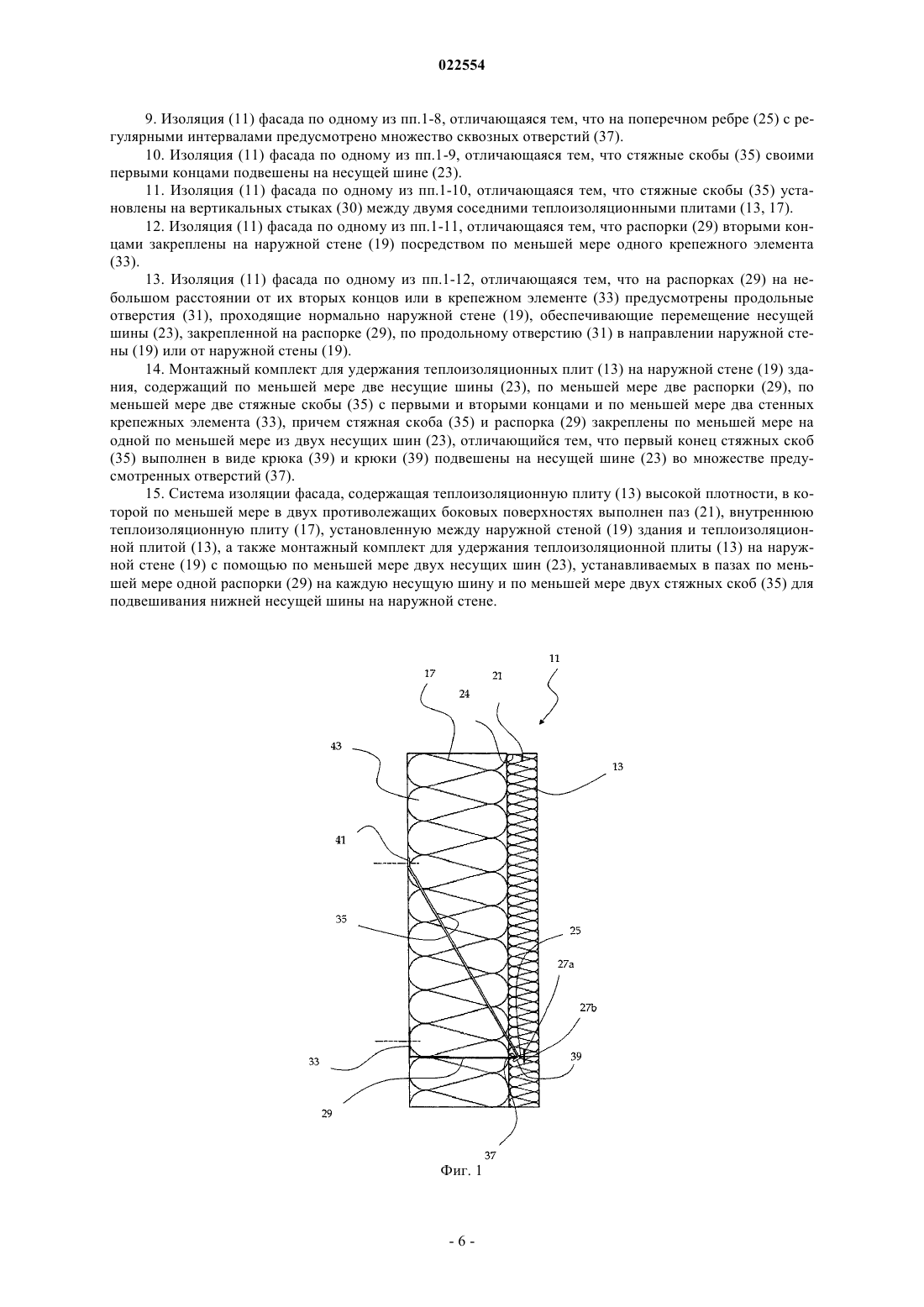

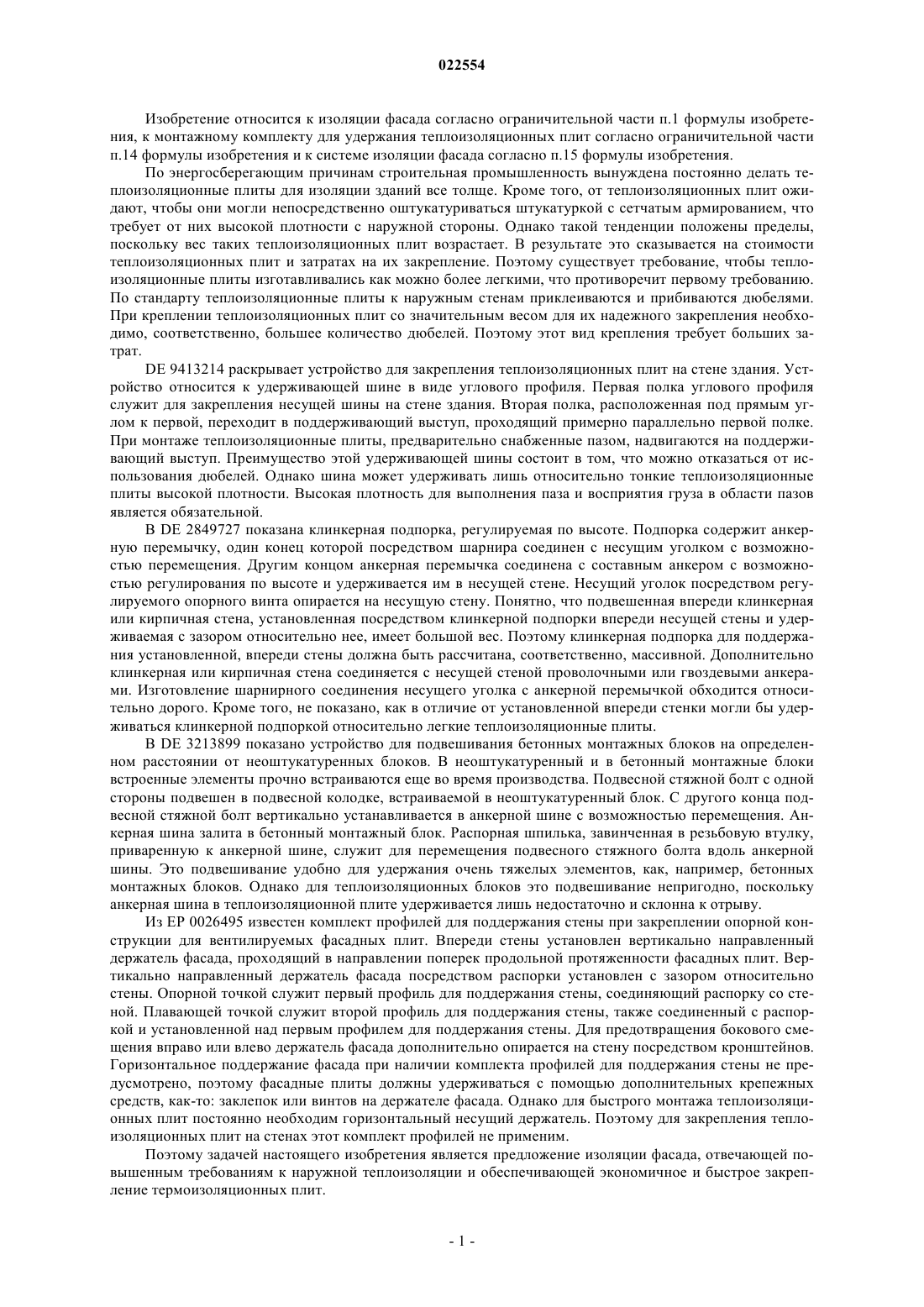

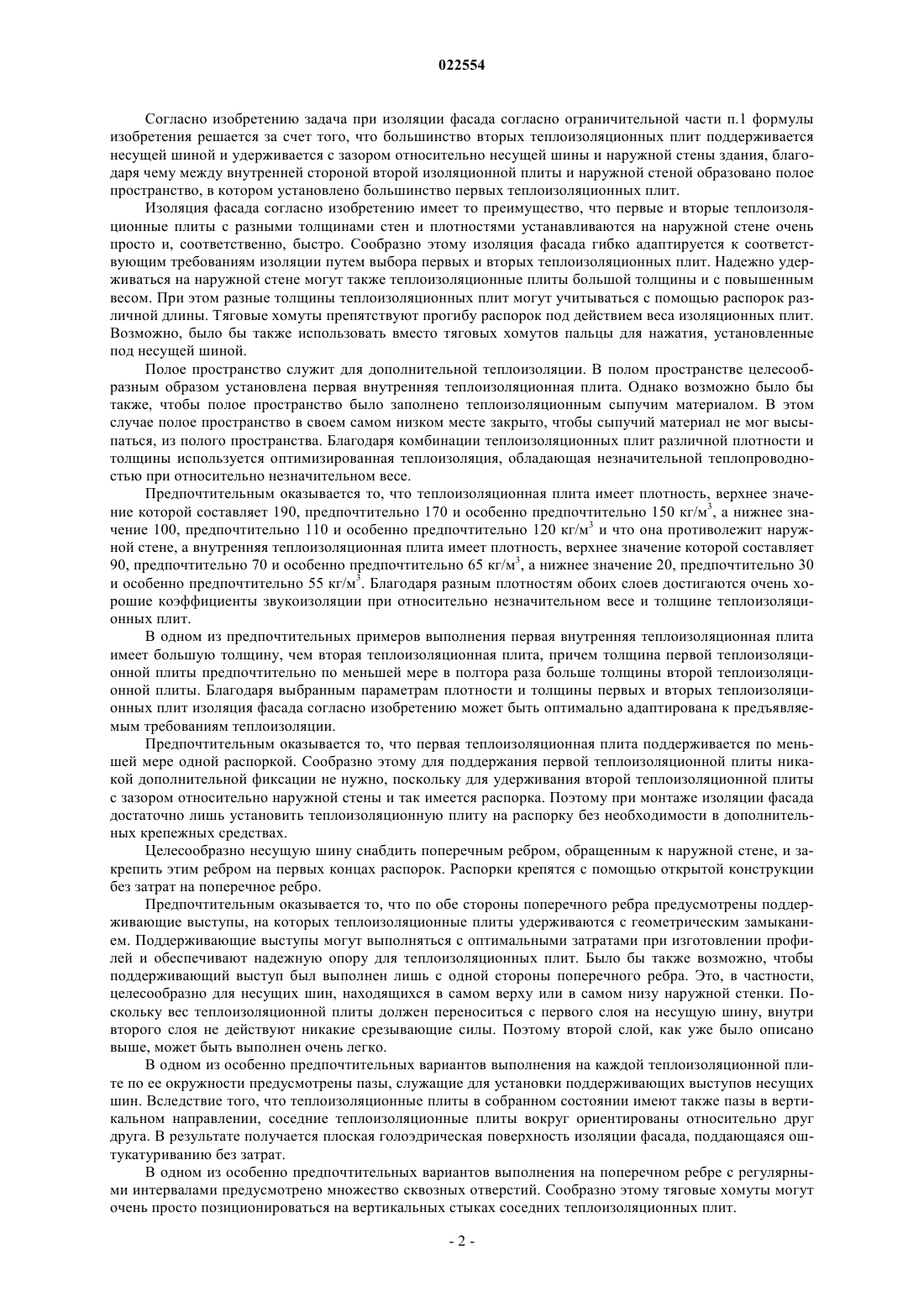

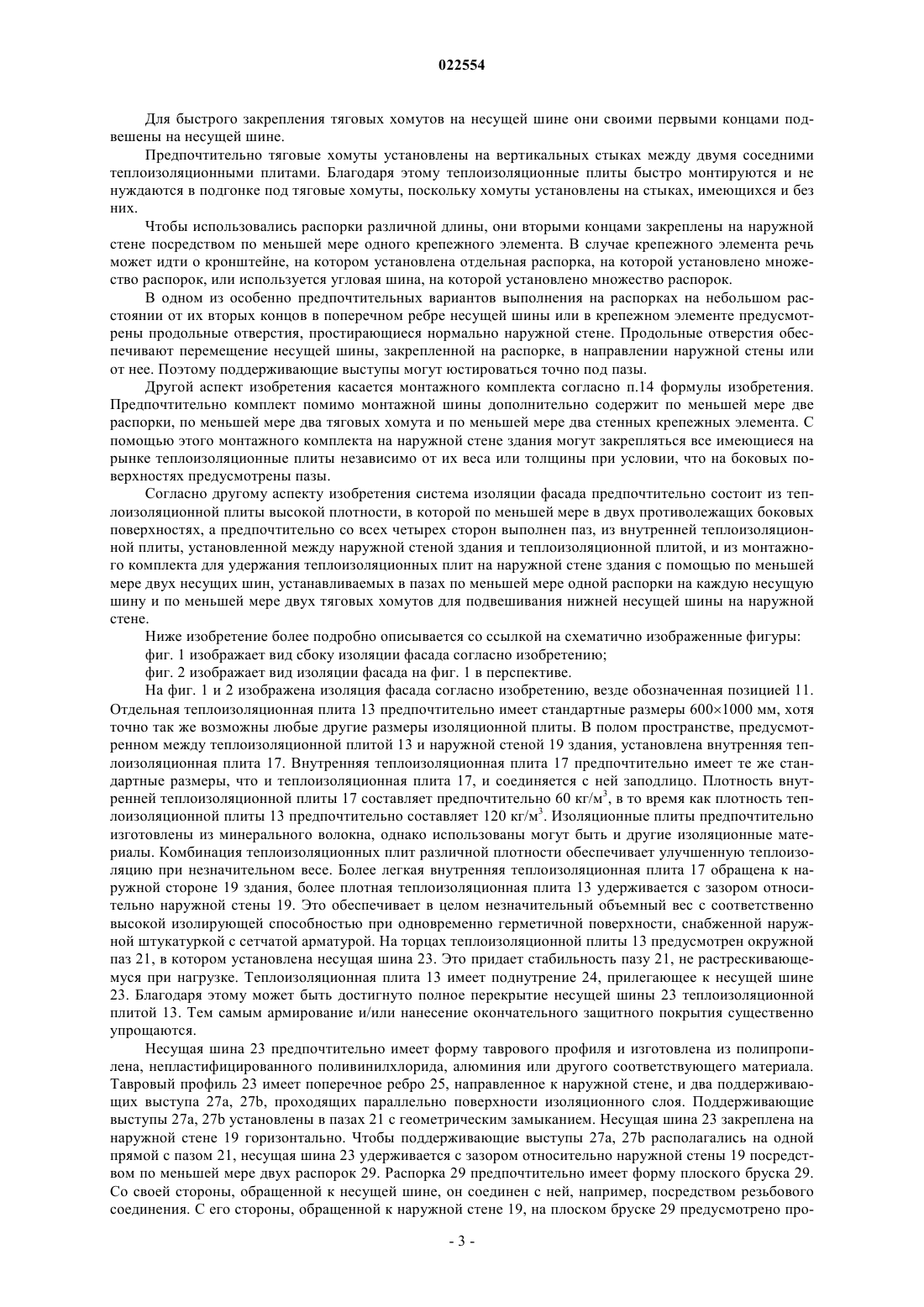

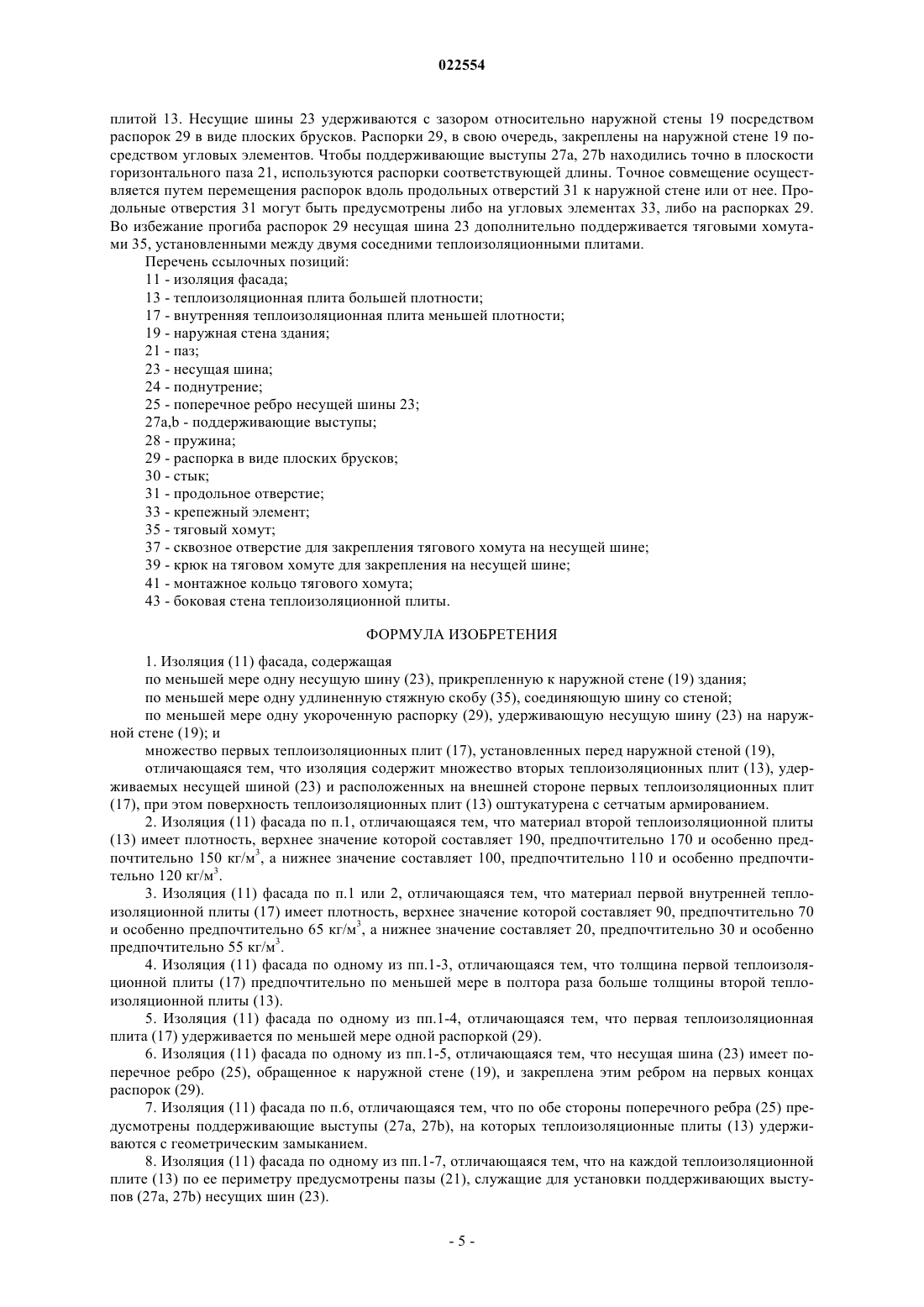

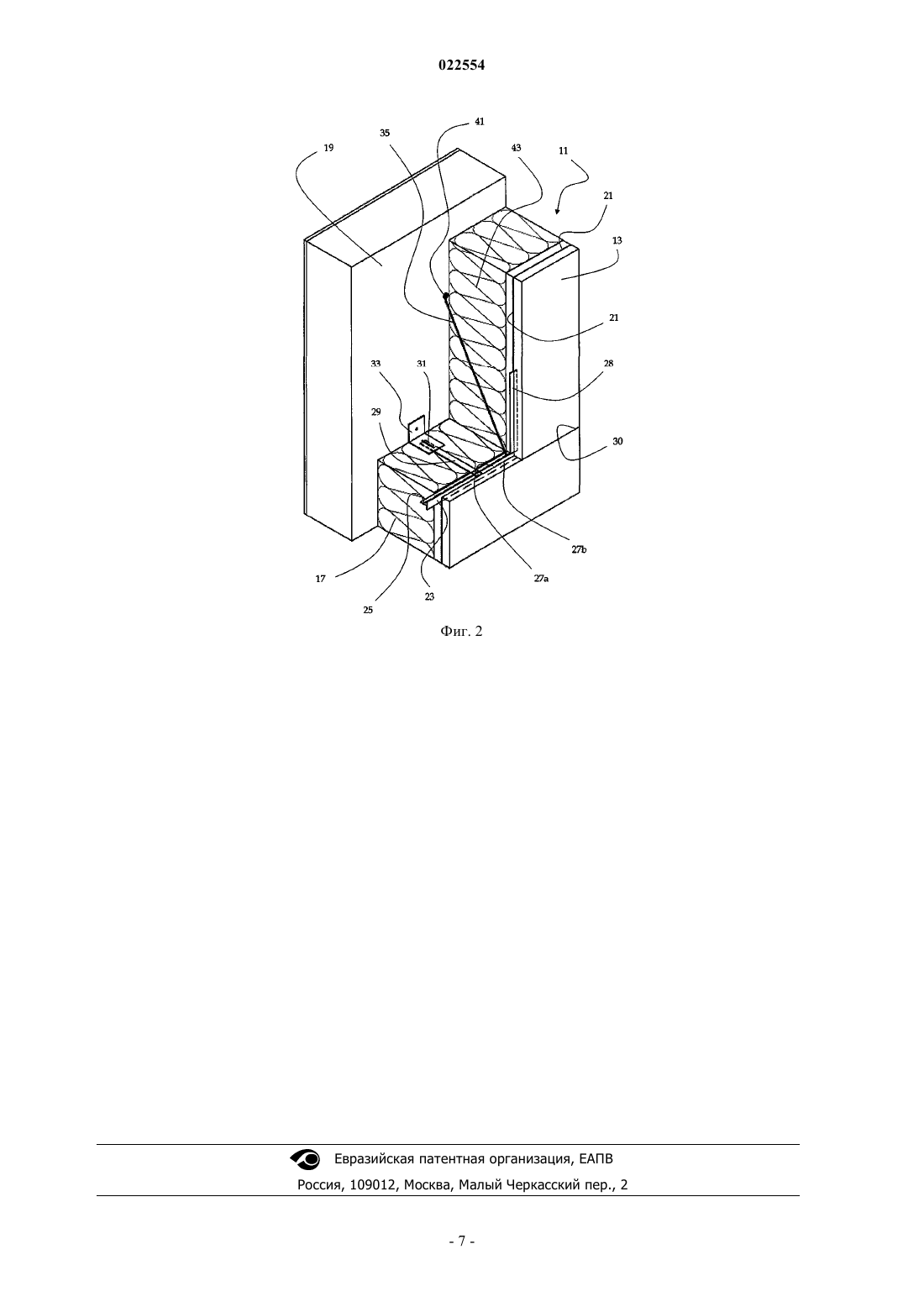

Изобретение относится к изоляции (11) фасада, содержащей по меньшей мере одну несущую шину(23), установленную на наружной стене (19) здания, и множество теплоизоляционных плит (13),удерживаемых несущей шиной (23). Несущая шина (23) удерживается с зазором относительно наружной стены (19) посредством по меньшей мере двух распорок (29). Для переноса веса теплоизоляционных плит (13) на наружную стену (19) предусмотрены по меньшей мере два тяговых хомута (35), закрепляемых соответственно первым концом на несущей шине (23), а вторым концом - на наружной стене (19). Изобретение относится также к монтажному комплекту для удержания теплоизоляционных плит (13) на наружной стене (19) здания. Монтажный комплект содержит по меньшей мере одну несущую шину (23), по меньшей мере две распорки (29), по меньшей мере два тяговых хомута (35) и по меньшей мере один стенной крепежный элемент (33). Изобретение относится к изоляции фасада согласно ограничительной части п.1 формулы изобретения, к монтажному комплекту для удержания теплоизоляционных плит согласно ограничительной части п.14 формулы изобретения и к системе изоляции фасада согласно п.15 формулы изобретения. По энергосберегающим причинам строительная промышленность вынуждена постоянно делать теплоизоляционные плиты для изоляции зданий все толще. Кроме того, от теплоизоляционных плит ожидают, чтобы они могли непосредственно оштукатуриваться штукатуркой с сетчатым армированием, что требует от них высокой плотности с наружной стороны. Однако такой тенденции положены пределы,поскольку вес таких теплоизоляционных плит возрастает. В результате это сказывается на стоимости теплоизоляционных плит и затратах на их закрепление. Поэтому существует требование, чтобы теплоизоляционные плиты изготавливались как можно более легкими, что противоречит первому требованию. По стандарту теплоизоляционные плиты к наружным стенам приклеиваются и прибиваются дюбелями. При креплении теплоизоляционных плит со значительным весом для их надежного закрепления необходимо, соответственно, большее количество дюбелей. Поэтому этот вид крепления требует больших затрат.DE 9413214 раскрывает устройство для закрепления теплоизоляционных плит на стене здания. Устройство относится к удерживающей шине в виде углового профиля. Первая полка углового профиля служит для закрепления несущей шины на стене здания. Вторая полка, расположенная под прямым углом к первой, переходит в поддерживающий выступ, проходящий примерно параллельно первой полке. При монтаже теплоизоляционные плиты, предварительно снабженные пазом, надвигаются на поддерживающий выступ. Преимущество этой удерживающей шины состоит в том, что можно отказаться от использования дюбелей. Однако шина может удерживать лишь относительно тонкие теплоизоляционные плиты высокой плотности. Высокая плотность для выполнения паза и восприятия груза в области пазов является обязательной. В DE 2849727 показана клинкерная подпорка, регулируемая по высоте. Подпорка содержит анкерную перемычку, один конец которой посредством шарнира соединен с несущим уголком с возможностью перемещения. Другим концом анкерная перемычка соединена с составным анкером с возможностью регулирования по высоте и удерживается им в несущей стене. Несущий уголок посредством регулируемого опорного винта опирается на несущую стену. Понятно, что подвешенная впереди клинкерная или кирпичная стена, установленная посредством клинкерной подпорки впереди несущей стены и удерживаемая с зазором относительно нее, имеет большой вес. Поэтому клинкерная подпорка для поддержания установленной, впереди стены должна быть рассчитана, соответственно, массивной. Дополнительно клинкерная или кирпичная стена соединяется с несущей стеной проволочными или гвоздевыми анкерами. Изготовление шарнирного соединения несущего уголка с анкерной перемычкой обходится относительно дорого. Кроме того, не показано, как в отличие от установленной впереди стенки могли бы удерживаться клинкерной подпоркой относительно легкие теплоизоляционные плиты. В DE 3213899 показано устройство для подвешивания бетонных монтажных блоков на определенном расстоянии от неоштукатуренных блоков. В неоштукатуренный и в бетонный монтажные блоки встроенные элементы прочно встраиваются еще во время производства. Подвесной стяжной болт с одной стороны подвешен в подвесной колодке, встраиваемой в неоштукатуренный блок. С другого конца подвесной стяжной болт вертикально устанавливается в анкерной шине с возможностью перемещения. Анкерная шина залита в бетонный монтажный блок. Распорная шпилька, завинченная в резьбовую втулку,приваренную к анкерной шине, служит для перемещения подвесного стяжного болта вдоль анкерной шины. Это подвешивание удобно для удержания очень тяжелых элементов, как, например, бетонных монтажных блоков. Однако для теплоизоляционных блоков это подвешивание непригодно, поскольку анкерная шина в теплоизоляционной плите удерживается лишь недостаточно и склонна к отрыву. Из ЕР 0026495 известен комплект профилей для поддержания стены при закреплении опорной конструкции для вентилируемых фасадных плит. Впереди стены установлен вертикально направленный держатель фасада, проходящий в направлении поперек продольной протяженности фасадных плит. Вертикально направленный держатель фасада посредством распорки установлен с зазором относительно стены. Опорной точкой служит первый профиль для поддержания стены, соединяющий распорку со стеной. Плавающей точкой служит второй профиль для поддержания стены, также соединенный с распоркой и установленной над первым профилем для поддержания стены. Для предотвращения бокового смещения вправо или влево держатель фасада дополнительно опирается на стену посредством кронштейнов. Горизонтальное поддержание фасада при наличии комплекта профилей для поддержания стены не предусмотрено, поэтому фасадные плиты должны удерживаться с помощью дополнительных крепежных средств, как-то: заклепок или винтов на держателе фасада. Однако для быстрого монтажа теплоизоляционных плит постоянно необходим горизонтальный несущий держатель. Поэтому для закрепления теплоизоляционных плит на стенах этот комплект профилей не применим. Поэтому задачей настоящего изобретения является предложение изоляции фасада, отвечающей повышенным требованиям к наружной теплоизоляции и обеспечивающей экономичное и быстрое закрепление термоизоляционных плит. Согласно изобретению задача при изоляции фасада согласно ограничительной части п.1 формулы изобретения решается за счет того, что большинство вторых теплоизоляционных плит поддерживается несущей шиной и удерживается с зазором относительно несущей шины и наружной стены здания, благодаря чему между внутренней стороной второй изоляционной плиты и наружной стеной образовано полое пространство, в котором установлено большинство первых теплоизоляционных плит. Изоляция фасада согласно изобретению имеет то преимущество, что первые и вторые теплоизоляционные плиты с разными толщинами стен и плотностями устанавливаются на наружной стене очень просто и, соответственно, быстро. Сообразно этому изоляция фасада гибко адаптируется к соответствующим требованиям изоляции путем выбора первых и вторых теплоизоляционных плит. Надежно удерживаться на наружной стене могут также теплоизоляционные плиты большой толщины и с повышенным весом. При этом разные толщины теплоизоляционных плит могут учитываться с помощью распорок различной длины. Тяговые хомуты препятствуют прогибу распорок под действием веса изоляционных плит. Возможно, было бы также использовать вместо тяговых хомутов пальцы для нажатия, установленные под несущей шиной. Полое пространство служит для дополнительной теплоизоляции. В полом пространстве целесообразным образом установлена первая внутренняя теплоизоляционная плита. Однако возможно было бы также, чтобы полое пространство было заполнено теплоизоляционным сыпучим материалом. В этом случае полое пространство в своем самом низком месте закрыто, чтобы сыпучий материал не мог высыпаться, из полого пространства. Благодаря комбинации теплоизоляционных плит различной плотности и толщины используется оптимизированная теплоизоляция, обладающая незначительной теплопроводностью при относительно незначительном весе. Предпочтительным оказывается то, что теплоизоляционная плита имеет плотность, верхнее значение которой составляет 190, предпочтительно 170 и особенно предпочтительно 150 кг/м 3, а нижнее значение 100, предпочтительно 110 и особенно предпочтительно 120 кг/м 3 и что она противолежит наружной стене, а внутренняя теплоизоляционная плита имеет плотность, верхнее значение которой составляет 90, предпочтительно 70 и особенно предпочтительно 65 кг/м 3, а нижнее значение 20, предпочтительно 30 и особенно предпочтительно 55 кг/м 3. Благодаря разным плотностям обоих слоев достигаются очень хорошие коэффициенты звукоизоляции при относительно незначительном весе и толщине теплоизоляционных плит. В одном из предпочтительных примеров выполнения первая внутренняя теплоизоляционная плита имеет большую толщину, чем вторая теплоизоляционная плита, причем толщина первой теплоизоляционной плиты предпочтительно по меньшей мере в полтора раза больше толщины второй теплоизоляционной плиты. Благодаря выбранным параметрам плотности и толщины первых и вторых теплоизоляционных плит изоляция фасада согласно изобретению может быть оптимально адаптирована к предъявляемым требованиям теплоизоляции. Предпочтительным оказывается то, что первая теплоизоляционная плита поддерживается по меньшей мере одной распоркой. Сообразно этому для поддержания первой теплоизоляционной плиты никакой дополнительной фиксации не нужно, поскольку для удерживания второй теплоизоляционной плиты с зазором относительно наружной стены и так имеется распорка. Поэтому при монтаже изоляции фасада достаточно лишь установить теплоизоляционную плиту на распорку без необходимости в дополнительных крепежных средствах. Целесообразно несущую шину снабдить поперечным ребром, обращенным к наружной стене, и закрепить этим ребром на первых концах распорок. Распорки крепятся с помощью открытой конструкции без затрат на поперечное ребро. Предпочтительным оказывается то, что по обе стороны поперечного ребра предусмотрены поддерживающие выступы, на которых теплоизоляционные плиты удерживаются с геометрическим замыканием. Поддерживающие выступы могут выполняться с оптимальными затратами при изготовлении профилей и обеспечивают надежную опору для теплоизоляционных плит. Было бы также возможно, чтобы поддерживающий выступ был выполнен лишь с одной стороны поперечного ребра. Это, в частности,целесообразно для несущих шин, находящихся в самом верху или в самом низу наружной стенки. Поскольку вес теплоизоляционной плиты должен переноситься с первого слоя на несущую шину, внутри второго слоя не действуют никакие срезывающие силы. Поэтому второй слой, как уже было описано выше, может быть выполнен очень легко. В одном из особенно предпочтительных вариантов выполнения на каждой теплоизоляционной плите по ее окружностипредусмотрены пазы, служащие для установки поддерживающих выступов несущих шин. Вследствие того, что теплоизоляционные плиты в собранном состоянии имеют также пазы в вертикальном направлении, соседние теплоизоляционные плиты вокруг ориентированы относительно друг друга. В результате получается плоская голоэдрическая поверхность изоляции фасада, поддающаяся оштукатуриванию без затрат. В одном из особенно предпочтительных вариантов выполнения на поперечном ребре с регулярными интервалами предусмотрено множество сквозных отверстий. Сообразно этому тяговые хомуты могут очень просто позиционироваться на вертикальных стыках соседних теплоизоляционных плит. Для быстрого закрепления тяговых хомутов на несущей шине они своими первыми концами подвешены на несущей шине. Предпочтительно тяговые хомуты установлены на вертикальных стыках между двумя соседними теплоизоляционными плитами. Благодаря этому теплоизоляционные плиты быстро монтируются и не нуждаются в подгонке под тяговые хомуты, поскольку хомуты установлены на стыках, имеющихся и без них. Чтобы использовались распорки различной длины, они вторыми концами закреплены на наружной стене посредством по меньшей мере одного крепежного элемента. В случае крепежного элемента речь может идти о кронштейне, на котором установлена отдельная распорка, на которой установлено множество распорок, или используется угловая шина, на которой установлено множество распорок. В одном из особенно предпочтительных вариантов выполнения на распорках на небольшом расстоянии от их вторых концов в поперечном ребре несущей шины или в крепежном элементе предусмотрены продольные отверстия, простирающиеся нормально наружной стене. Продольные отверстия обеспечивают перемещение несущей шины, закрепленной на распорке, в направлении наружной стены или от нее. Поэтому поддерживающие выступы могут юстироваться точно под пазы. Другой аспект изобретения касается монтажного комплекта согласно п.14 формулы изобретения. Предпочтительно комплект помимо монтажной шины дополнительно содержит по меньшей мере две распорки, по меньшей мере два тяговых хомута и по меньшей мере два стенных крепежных элемента. С помощью этого монтажного комплекта на наружной стене здания могут закрепляться все имеющиеся на рынке теплоизоляционные плиты независимо от их веса или толщины при условии, что на боковых поверхностях предусмотрены пазы. Согласно другому аспекту изобретения система изоляции фасада предпочтительно состоит из теплоизоляционной плиты высокой плотности, в которой по меньшей мере в двух противолежащих боковых поверхностях, а предпочтительно со всех четырех сторон выполнен паз, из внутренней теплоизоляционной плиты, установленной между наружной стеной здания и теплоизоляционной плитой, и из монтажного комплекта для удержания теплоизоляционных плит на наружной стене здания с помощью по меньшей мере двух несущих шин, устанавливаемых в пазах по меньшей мере одной распорки на каждую несущую шину и по меньшей мере двух тяговых хомутов для подвешивания нижней несущей шины на наружной стене. Ниже изобретение более подробно описывается со ссылкой на схематично изображенные фигуры: фиг. 1 изображает вид сбоку изоляции фасада согласно изобретению; фиг. 2 изображает вид изоляции фасада на фиг. 1 в перспективе. На фиг. 1 и 2 изображена изоляция фасада согласно изобретению, везде обозначенная позицией 11. Отдельная теплоизоляционная плита 13 предпочтительно имеет стандартные размеры 6001000 мм, хотя точно так же возможны любые другие размеры изоляционной плиты. В полом пространстве, предусмотренном между теплоизоляционной плитой 13 и наружной стеной 19 здания, установлена внутренняя теплоизоляционная плита 17. Внутренняя теплоизоляционная плита 17 предпочтительно имеет те же стандартные размеры, что и теплоизоляционная плита 17, и соединяется с ней заподлицо. Плотность внутренней теплоизоляционной плиты 17 составляет предпочтительно 60 кг/м 3, в то время как плотность теплоизоляционной плиты 13 предпочтительно составляет 120 кг/м 3. Изоляционные плиты предпочтительно изготовлены из минерального волокна, однако использованы могут быть и другие изоляционные материалы. Комбинация теплоизоляционных плит различной плотности обеспечивает улучшенную теплоизоляцию при незначительном весе. Более легкая внутренняя теплоизоляционная плита 17 обращена к наружной стороне 19 здания, более плотная теплоизоляционная плита 13 удерживается с зазором относительно наружной стены 19. Это обеспечивает в целом незначительный объемный вес с соответственно высокой изолирующей способностью при одновременно герметичной поверхности, снабженной наружной штукатуркой с сетчатой арматурой. На торцах теплоизоляционной плиты 13 предусмотрен окружной паз 21, в котором установлена несущая шина 23. Это придает стабильность пазу 21, не растрескивающемуся при нагрузке. Теплоизоляционная плита 13 имеет поднутрение 24, прилегающее к несущей шине 23. Благодаря этому может быть достигнуто полное перекрытие несущей шины 23 теплоизоляционной плитой 13. Тем самым армирование и/или нанесение окончательного защитного покрытия существенно упрощаются. Несущая шина 23 предпочтительно имеет форму таврового профиля и изготовлена из полипропилена, непластифицированного поливинилхлорида, алюминия или другого соответствующего материала. Тавровый профиль 23 имеет поперечное ребро 25, направленное к наружной стене, и два поддерживающих выступа 27 а, 27b, проходящих параллельно поверхности изоляционного слоя. Поддерживающие выступы 27 а, 27b установлены в пазах 21 с геометрическим замыканием. Несущая шина 23 закреплена на наружной стене 19 горизонтально. Чтобы поддерживающие выступы 27 а, 27b располагались на одной прямой с пазом 21, несущая шина 23 удерживается с зазором относительно наружной стены 19 посредством по меньшей мере двух распорок 29. Распорка 29 предпочтительно имеет форму плоского бруска 29. Со своей стороны, обращенной к несущей шине, он соединен с ней, например, посредством резьбового соединения. С его стороны, обращенной к наружной стене 19, на плоском бруске 29 предусмотрено про-3 022554 дольное отверстие 31, простирающееся в продольном направлении бруска 29. Посредством другого соединения, например также резьбового соединения, плоский брусок 29 закреплен на угловом элементе 33. Угловой элемент 33 для закрепления отдельного плоского бруска 29 может быть выполнен с шириной,несколько большей, чем у плоского бруска 29. Точно так же возможно, чтобы угловой элемент 33 был выполнен в виде угловой шины, на которой закреплено множество плоских брусков. Угловой элемент 33, в свою очередь, закреплен на наружной стене посредством, например, шурупов или дюбелей. Расстояние поддерживающих выступов 27 а, 27b от наружной стены 19 должно соответствовать расстоянию паза 21 от наружной стены, поскольку в противном случае теплоизоляционная плита 13 не сможет быть надвинута на несущую шину 23. Для того чтобы в точности выдержать расстояние паза 21,используются плоские бруски 29 различной длины. Точное совмещение достигается за счет того, что плоский брусок 29 может перемещаться вдоль продольного отверстия 31 относительно углового элемента 33. Возможно также, чтобы на угловом элементе 33 было предусмотрено продольное отверстие 31, а на плоском бруске 29 - только круглое сквозное отверстие. Для предотвращения прогиба плоских брусков 29 под действием веса теплоизоляционных плит 11 несущая шина дополнительно удерживается на наружной стене по меньшей мере двумя тяговыми хомутами 35. Тяговые хомуты 35 установлены на стыках 30 двух соседних термоизоляционных плит. Для гибкой установки тяговых хомутов 35 в поперечном ребре 25 с равномерными интервалами предусмотрены продольные сквозные отверстия 37. Первый конец тягового хомута 35 выполнен в виде крюка 39. Тяговый хомут 35 может быть установлен на несущей шине 23 быстро и просто, поскольку достаточно лишь пропустить крюк через одно из сквозных отверстий 37. Второй конец тягового хомута выполнен в виде монтажного кольца 41. Последнее служит для закрепления монтажного хомута 35 на наружной стене 19, например, посредством резьбовых нагелей. Благодаря этой форме закрепления теплоизоляционных плит 13 внутри них практически не действуют никакие срезывающие силы. Поэтому внутренняя теплоизоляционная плита 17, как уже описано, может быть выполнена в весьма облегченном варианте,поскольку благодаря закреплению в стене на нее не действуют никакие нагрузки. Установка на наружной стене теплоизоляционных плит 13 и внутренних теплоизоляционных плит 17 осуществляется следующим образом. На нижнем краю наружной стенки 19 посредством резьбовых нагелей закрепляются угловые элементы, или угловые шины 33. Затем плоские бруски 29, длина которых коррелирует с толщиной используемых теплоизоляционных плит, привинчиваются к угловым элементам 33. Количество угловых элементов 33, соответственно, плоских брусков 29, рассчитывается таким образом, чтобы вес изоляционных плит 13, 17 выдерживался с гарантией. На плоских брусках 29 последовательно закрепляются несколько несущих шин 23, так чтобы они проходили по всей длине изолируемой наружной стены 19. Несущие шины 23 самого нижнего ряда могут быть Г-образными вместо Т-образных, так как для удержания изоляционных плит 13 служит только поддерживающий выступ 27 а. При рассмотрении со стороны наружной стены 19 внутренняя теплоизоляционная плита 17 установлена на расположенных под ней плоских брусках 2 9, а теплоизоляционная плита 13 пазом 21 надвигается на верхний поддерживающий выступ 27 а. Вслед за этим первый удерживающий хомут 35 вводится в продольное сквозное отверстие 37 крюком 39 параллельно несущей шине 23. При этом следует выбирать то сквозное отверстие 37, которое ближе всего располагается к боковой стене 43 теплоизоляционной плиты. Затем тяговый хомут поворачивается на 90 вокруг своей продольной оси, а монтажное кольцо подводится к наружной стене. В этом положении тяговый хомут 35 закреплен на несущей шине 23 и прилегает к обращенной к нему боковой стене 43 теплоизоляционной плиты. Тяговый хомут 35 крепится на наружной стене 19 посредством резьбового нагеля. В качестве варианта в вертикальный паз 21 может быть вставлена пружина 28. Пружина 2 8 по своей длине примерно соответствует высоте теплоизоляционной плиты 13. Благодаря использованию дополнительной пружины 28 теплоизоляционные плиты 13 даже на своих вертикальных стыках направлены плоско относительно друг друга. После того как ширина изолируемой наружной стены 19 будет перекрыта первым рядом теплоизоляционных плит 13, на наружной стене описанным образом крепится второй ряд. При этом поддерживающие выступы 27 Ь второго ряда несущих шин входят в зацепление с верхними пазами 21 нижерасположенного ряда теплоизоляционных плит. Крепится столько рядов теплоизоляционных плит, пока не будет изолирована вся поверхность наружной стены 19. Вертикальные стыки 30 двух соседних рядов теплоизоляционных плит расположены со смещением относительно друг друга. Установкой рядами добиваются того, чтобы удерживающей конструкции одного ряда приходилось выдерживать вес теплоизоляционных плит только одного ряда. Резюмируя, можно констатировать следующее. При изоляции 11 фасада согласно изобретению теплоизоляционные плиты 13 и внутренние теплоизоляционные плиты 17 крепятся на наружной стене 19 здания. Обе теплоизоляционные плиты 13, 17 имеют разные плотности и толщины. На противолежащей наружной стене 19 теплоизоляционной плиты 13 с большой плотностью на ее боковых поверхностях предусмотрен окружной паз 21. Для закрепления теплоизоляционных плит 13, по меньшей мере, в горизонтальных пазах 21 установлены верхний поддерживающий выступ 27 а несущей шины 23, расположенный под теплоизоляционной плитой 13, и нижний поддерживающий выступ 27b другой несущей шины 23, расположенный над теплоизоляционной плитой 13. Несущие шины 23 удерживаются с зазором относительно наружной стены 19 посредством распорок 29 в виде плоских брусков. Распорки 29, в свою очередь, закреплены на наружной стене 19 посредством угловых элементов. Чтобы поддерживающие выступы 27 а, 27b находились точно в плоскости горизонтального паза 21, используются распорки соответствующей длины. Точное совмещение осуществляется путем перемещения распорок вдоль продольных отверстий 31 к наружной стене или от нее. Продольные отверстия 31 могут быть предусмотрены либо на угловых элементах 33, либо на распорках 29. Во избежание прогиба распорок 29 несущая шина 23 дополнительно поддерживается тяговыми хомутами 35, установленными между двумя соседними теплоизоляционными плитами. Перечень ссылочных позиций: 11 - изоляция фасада; 13 - теплоизоляционная плита большей плотности; 17 - внутренняя теплоизоляционная плита меньшей плотности; 19 - наружная стена здания; 21 - паз; 23 - несущая шина; 24 - поднутрение; 25 - поперечное ребро несущей шины 23; 27 а,b - поддерживающие выступы; 28 - пружина; 29 - распорка в виде плоских брусков; 30 - стык; 31 - продольное отверстие; 33 - крепежный элемент; 35 - тяговый хомут; 37 - сквозное отверстие для закрепления тягового хомута на несущей шине; 39 - крюк на тяговом хомуте для закрепления на несущей шине; 41 - монтажное кольцо тягового хомута; 43 - боковая стена теплоизоляционной плиты. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Изоляция (11) фасада, содержащая по меньшей мере одну несущую шину (23), прикрепленную к наружной стене (19) здания; по меньшей мере одну удлиненную стяжную скобу (35), соединяющую шину со стеной; по меньшей мере одну укороченную распорку (29), удерживающую несущую шину (23) на наружной стене (19); и множество первых теплоизоляционных плит (17), установленных перед наружной стеной (19),отличающаяся тем, что изоляция содержит множество вторых теплоизоляционных плит (13), удерживаемых несущей шиной (23) и расположенных на внешней стороне первых теплоизоляционных плит(17), при этом поверхность теплоизоляционных плит (13) оштукатурена с сетчатым армированием. 2. Изоляция (11) фасада по п.1, отличающаяся тем, что материал второй теплоизоляционной плиты(13) имеет плотность, верхнее значение которой составляет 190, предпочтительно 170 и особенно предпочтительно 150 кг/м 3, а нижнее значение составляет 100, предпочтительно 110 и особенно предпочтительно 120 кг/м 3. 3. Изоляция (11) фасада по п.1 или 2, отличающаяся тем, что материал первой внутренней теплоизоляционной плиты (17) имеет плотность, верхнее значение которой составляет 90, предпочтительно 70 и особенно предпочтительно 65 кг/м 3, а нижнее значение составляет 20, предпочтительно 30 и особенно предпочтительно 55 кг/м 3. 4. Изоляция (11) фасада по одному из пп.1-3, отличающаяся тем, что толщина первой теплоизоляционной плиты (17) предпочтительно по меньшей мере в полтора раза больше толщины второй теплоизоляционной плиты (13). 5. Изоляция (11) фасада по одному из пп.1-4, отличающаяся тем, что первая теплоизоляционная плита (17) удерживается по меньшей мере одной распоркой (29). 6. Изоляция (11) фасада по одному из пп.1-5, отличающаяся тем, что несущая шина (23) имеет поперечное ребро (25), обращенное к наружной стене (19), и закреплена этим ребром на первых концах распорок (29). 7. Изоляция (11) фасада по п.6, отличающаяся тем, что по обе стороны поперечного ребра (25) предусмотрены поддерживающие выступы (27 а, 27b), на которых теплоизоляционные плиты (13) удерживаются с геометрическим замыканием. 8. Изоляция (11) фасада по одному из пп.1-7, отличающаяся тем, что на каждой теплоизоляционной плите (13) по ее периметру предусмотрены пазы (21), служащие для установки поддерживающих выступов (27 а, 27b) несущих шин (23). 9. Изоляция (11) фасада по одному из пп.1-8, отличающаяся тем, что на поперечном ребре (25) с регулярными интервалами предусмотрено множество сквозных отверстий (37). 10. Изоляция (11) фасада по одному из пп.1-9, отличающаяся тем, что стяжные скобы (35) своими первыми концами подвешены на несущей шине (23). 11. Изоляция (11) фасада по одному из пп.1-10, отличающаяся тем, что стяжные скобы (35) установлены на вертикальных стыках (30) между двумя соседними теплоизоляционными плитами (13, 17). 12. Изоляция (11) фасада по одному из пп.1-11, отличающаяся тем, что распорки (29) вторыми концами закреплены на наружной стене (19) посредством по меньшей мере одного крепежного элемента(33). 13. Изоляция (11) фасада по одному из пп.1-12, отличающаяся тем, что на распорках (29) на небольшом расстоянии от их вторых концов или в крепежном элементе (33) предусмотрены продольные отверстия (31), проходящие нормально наружной стене (19), обеспечивающие перемещение несущей шины (23), закрепленной на распорке (29), по продольному отверстию (31) в направлении наружной стены (19) или от наружной стены (19). 14. Монтажный комплект для удержания теплоизоляционных плит (13) на наружной стене (19) здания, содержащий по меньшей мере две несущие шины (23), по меньшей мере две распорки (29), по меньшей мере две стяжные скобы (35) с первыми и вторыми концами и по меньшей мере два стенных крепежных элемента (33), причем стяжная скоба (35) и распорка (29) закреплены по меньшей мере на одной по меньшей мере из двух несущих шин (23), отличающийся тем, что первый конец стяжных скоб(35) выполнен в виде крюка (39) и крюки (39) подвешены на несущей шине (23) во множестве предусмотренных отверстий (37). 15. Система изоляции фасада, содержащая теплоизоляционную плиту (13) высокой плотности, в которой по меньшей мере в двух противолежащих боковых поверхностях выполнен паз (21), внутреннюю теплоизоляционную плиту (17), установленную между наружной стеной (19) здания и теплоизоляционной плитой (13), а также монтажный комплект для удержания теплоизоляционной плиты (13) на наружной стене (19) с помощью по меньшей мере двух несущих шин (23), устанавливаемых в пазах по меньшей мере одной распорки (29) на каждую несущую шину и по меньшей мере двух стяжных скоб (35) для подвешивания нижней несущей шины на наружной стене.
