Система оштукатуривания фасада здания

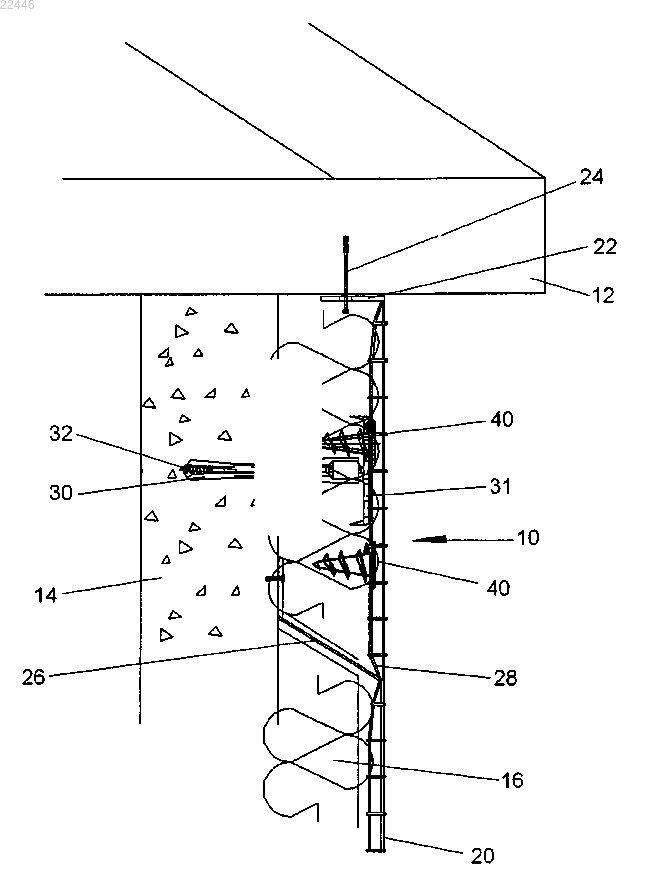

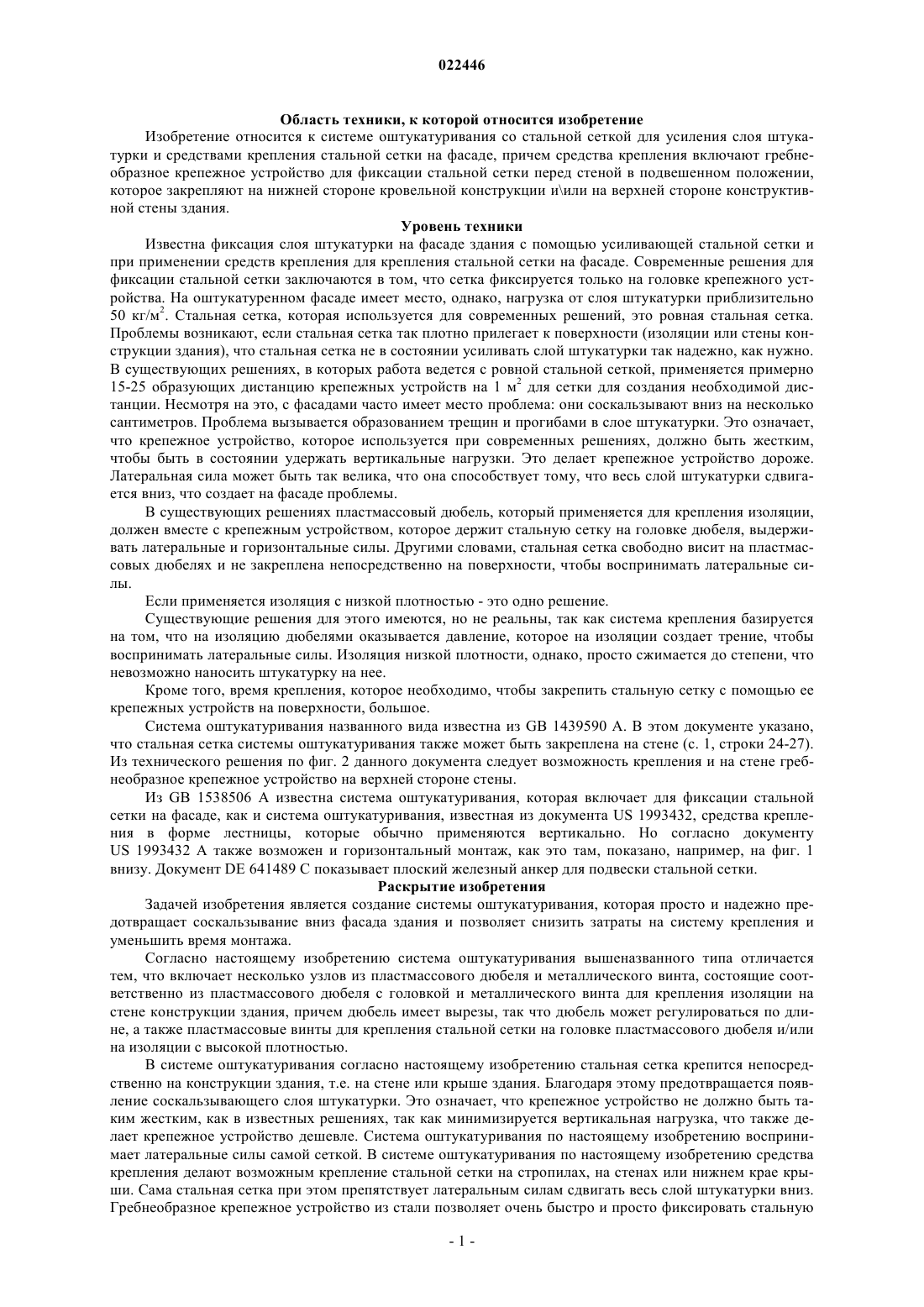

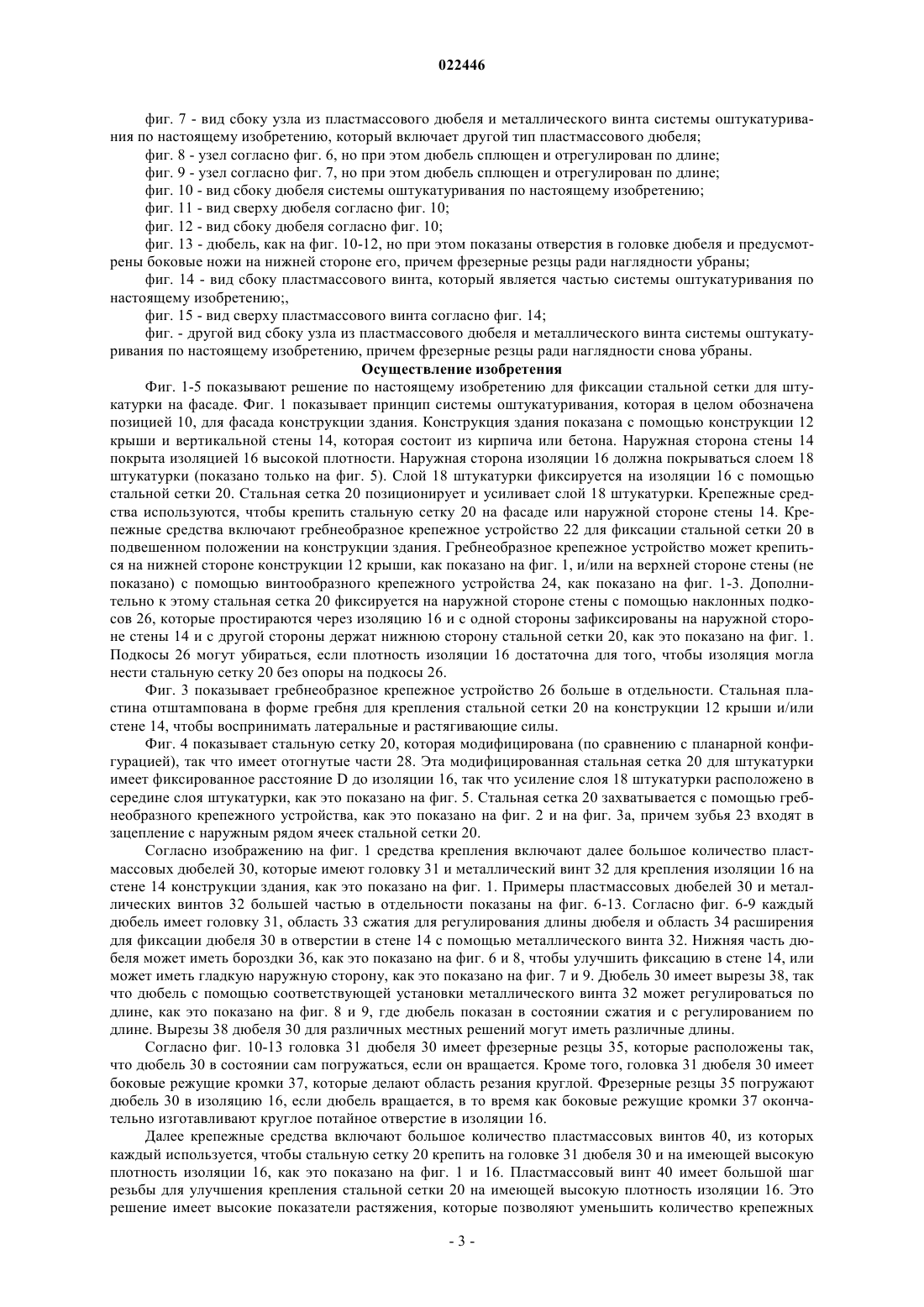

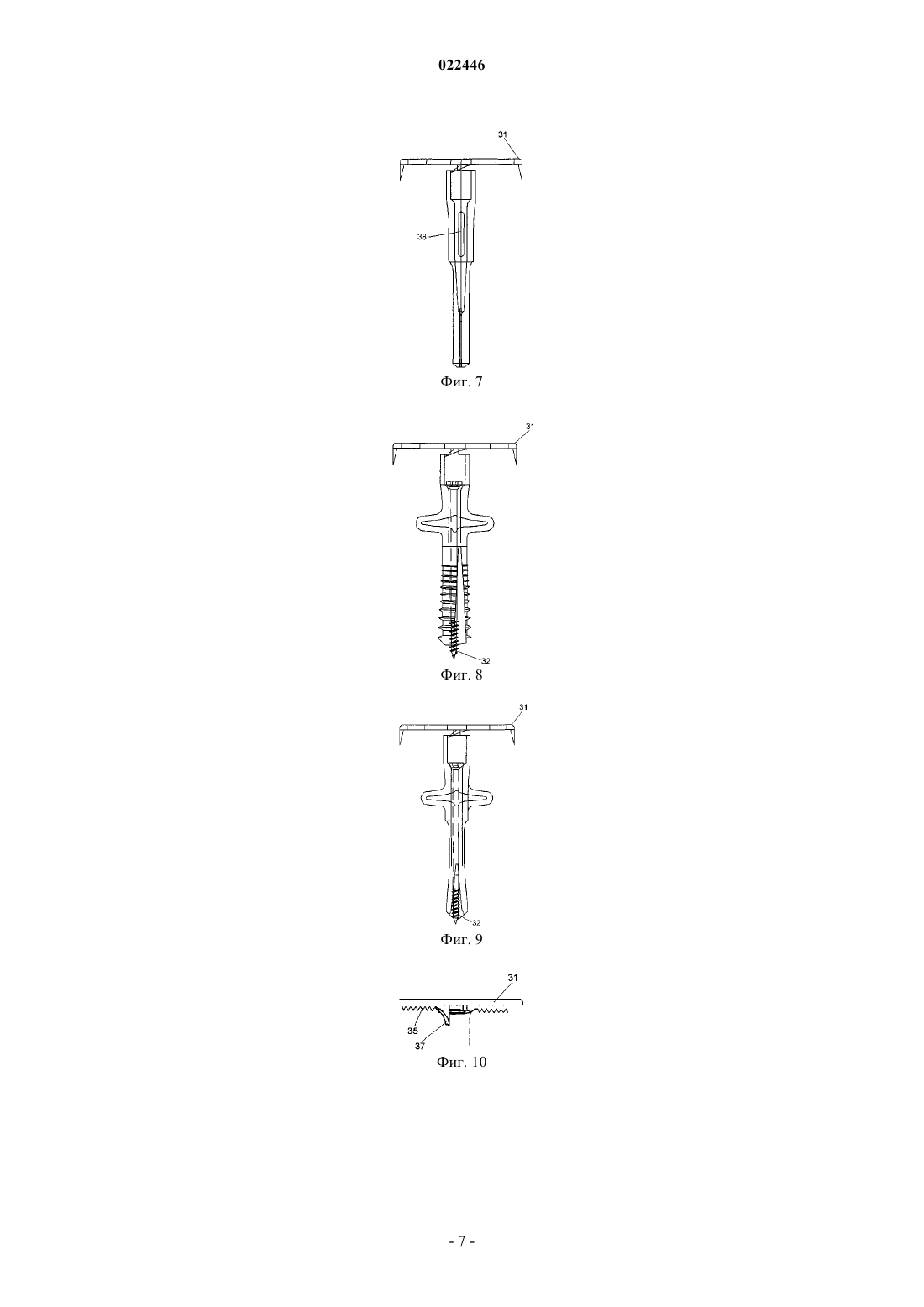

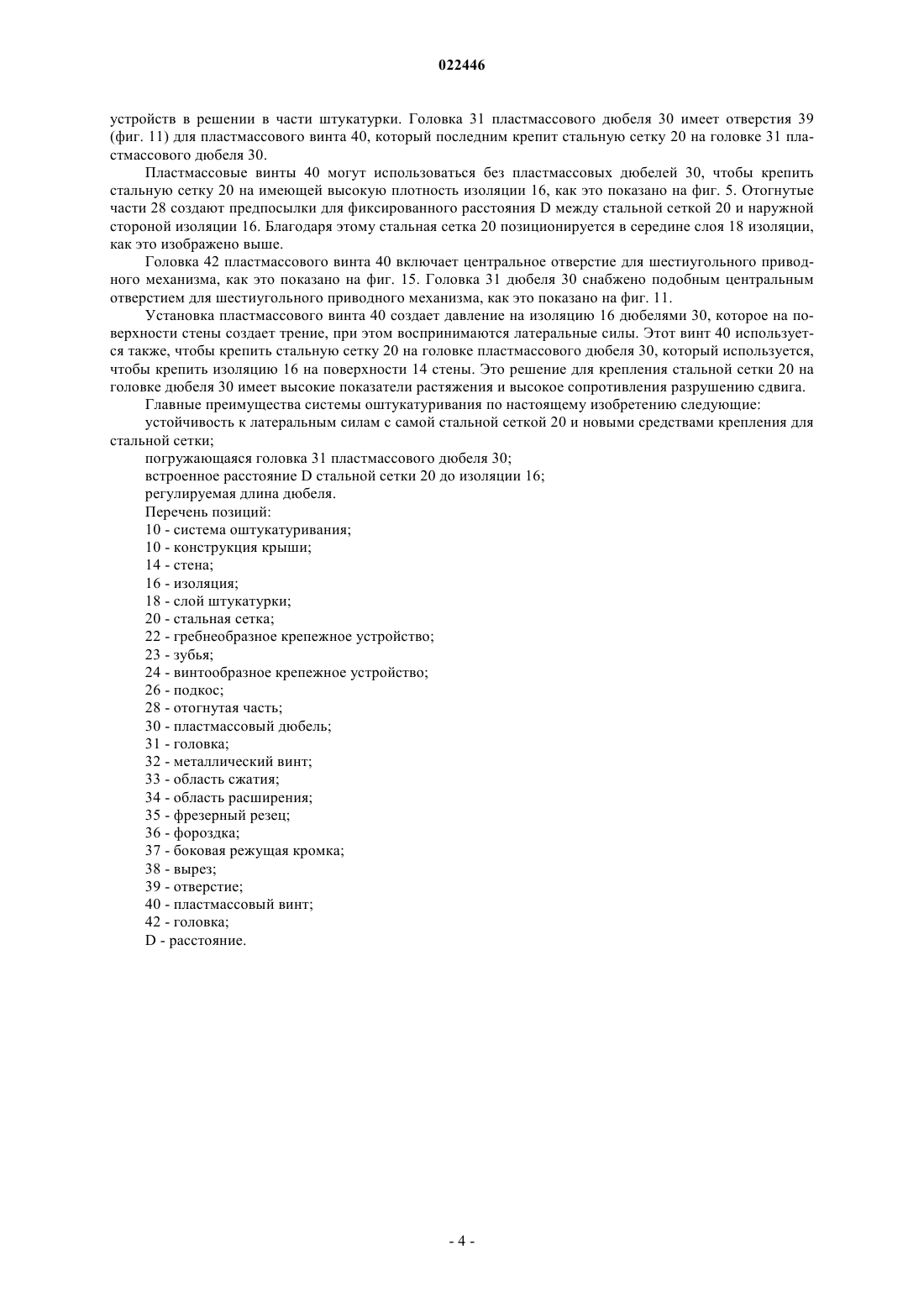

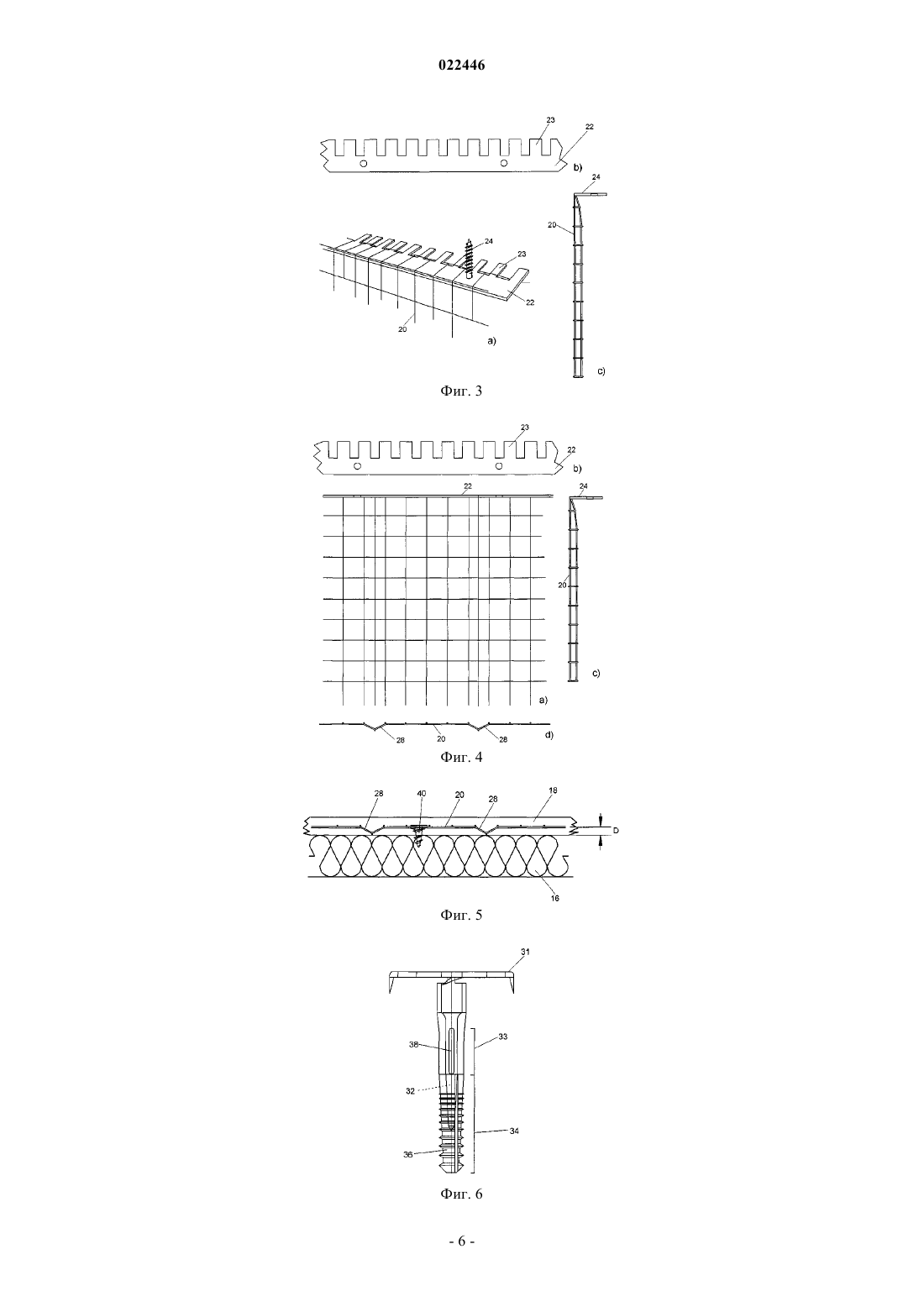

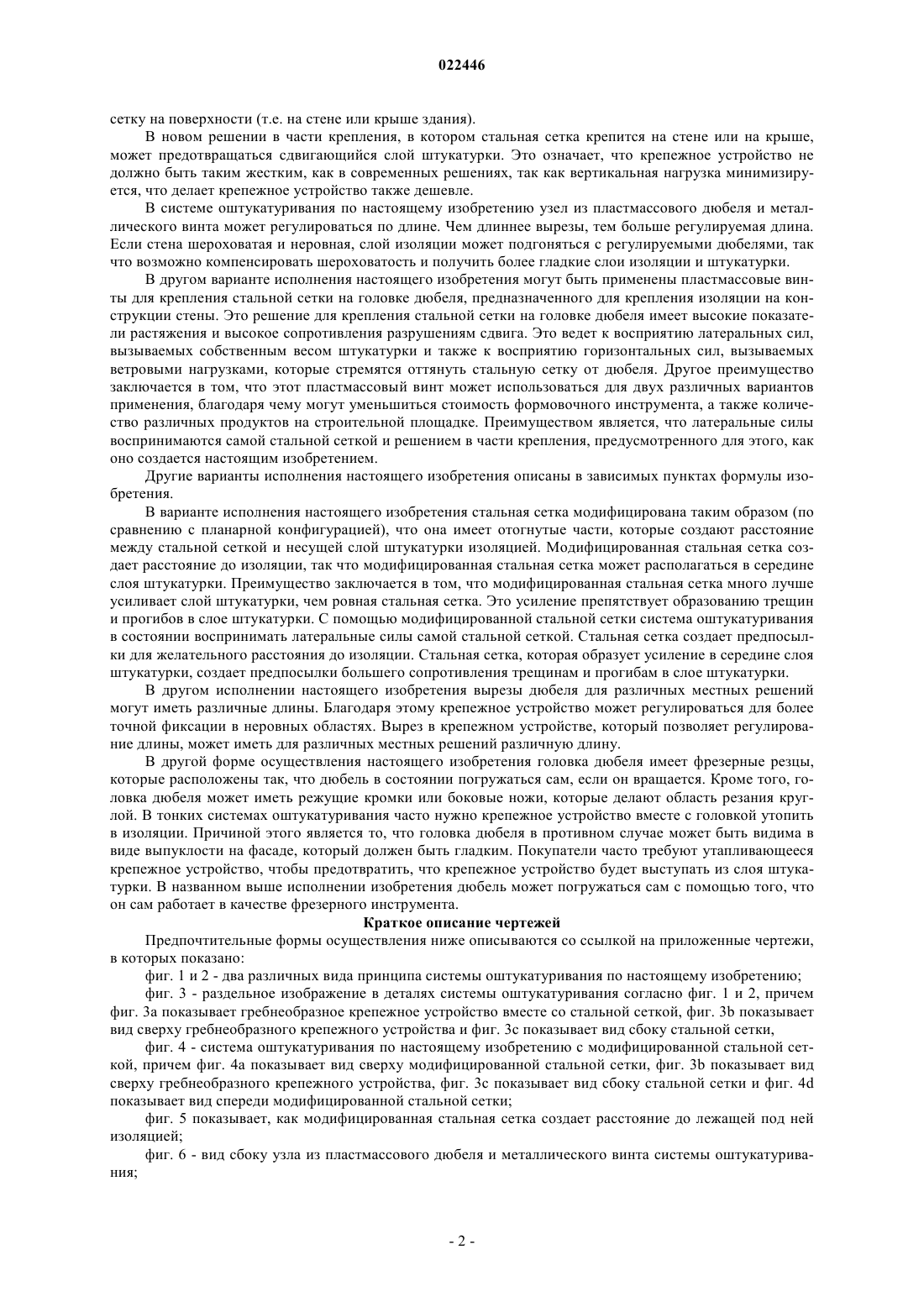

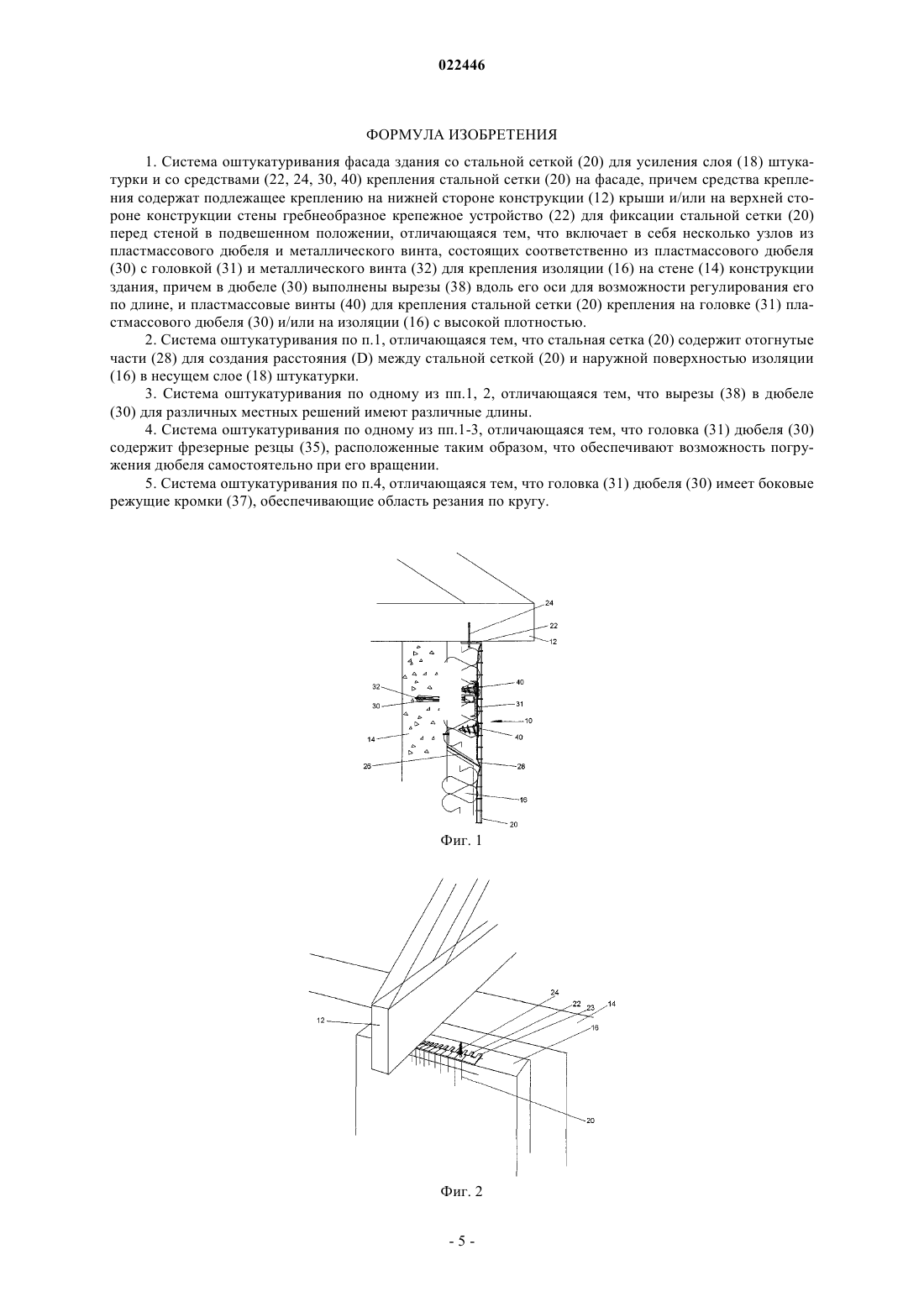

СИСТЕМА ОШТУКАТУРИВАНИЯ ФАСАДА ЗДАНИЯ Раскрыта система (10) оштукатуривания для фасада здания. Система включает стальную сетку (20) для усиления слоя штукатурки и средства (22, 30, 40) для крепления стальной сетки на фасаде. Средства крепления включают гребнеобразные крепежные устройства (22) для фиксации стальной сетки в подвешенном положении на конструкции здания. Стальная сетка (20) так модифицирована,что она имеет отогнутые части (28), которые обеспечивают расстояние между стальной сеткой(20) и изоляцией (16), несущей слой штукатурки. Кроме этого, средства крепления включают пластмассовый дюбель (30) с головкой (31) и металлический винт (32) для крепления изоляции(16) на стене (14) конструкции здания. Дюбель (30) имеет вырезы (38), так что дюбель (30) может регулироваться по длине. Пластмассовый винт (40) используется, чтобы закрепить стальную сетку(30) на головке (31) пластмассового дюбеля (30) и на изоляции (16), которая имеет высокую плотность.(71)(73) Заявитель и патентовладелец: СФС ИНТЕК ХОЛДИНГ АГ (CH) Область техники, к которой относится изобретение Изобретение относится к системе оштукатуривания со стальной сеткой для усиления слоя штукатурки и средствами крепления стальной сетки на фасаде, причем средства крепления включают гребнеобразное крепежное устройство для фиксации стальной сетки перед стеной в подвешенном положении,которое закрепляют на нижней стороне кровельной конструкции иили на верхней стороне конструктивной стены здания. Уровень техники Известна фиксация слоя штукатурки на фасаде здания с помощью усиливающей стальной сетки и при применении средств крепления для крепления стальной сетки на фасаде. Современные решения для фиксации стальной сетки заключаются в том, что сетка фиксируется только на головке крепежного устройства. На оштукатуренном фасаде имеет место, однако, нагрузка от слоя штукатурки приблизительно 50 кг/м 2. Стальная сетка, которая используется для современных решений, это ровная стальная сетка. Проблемы возникают, если стальная сетка так плотно прилегает к поверхности (изоляции или стены конструкции здания), что стальная сетка не в состоянии усиливать слой штукатурки так надежно, как нужно. В существующих решениях, в которых работа ведется с ровной стальной сеткой, применяется примерно 15-25 образующих дистанцию крепежных устройств на 1 м 2 для сетки для создания необходимой дистанции. Несмотря на это, с фасадами часто имеет место проблема: они соскальзывают вниз на несколько сантиметров. Проблема вызывается образованием трещин и прогибами в слое штукатурки. Это означает,что крепежное устройство, которое используется при современных решениях, должно быть жестким,чтобы быть в состоянии удержать вертикальные нагрузки. Это делает крепежное устройство дороже. Латеральная сила может быть так велика, что она способствует тому, что весь слой штукатурки сдвигается вниз, что создает на фасаде проблемы. В существующих решениях пластмассовый дюбель, который применяется для крепления изоляции,должен вместе с крепежным устройством, которое держит стальную сетку на головке дюбеля, выдерживать латеральные и горизонтальные силы. Другими словами, стальная сетка свободно висит на пластмассовых дюбелях и не закреплена непосредственно на поверхности, чтобы воспринимать латеральные силы. Если применяется изоляция с низкой плотностью - это одно решение. Существующие решения для этого имеются, но не реальны, так как система крепления базируется на том, что на изоляцию дюбелями оказывается давление, которое на изоляции создает трение, чтобы воспринимать латеральные силы. Изоляция низкой плотности, однако, просто сжимается до степени, что невозможно наносить штукатурку на нее. Кроме того, время крепления, которое необходимо, чтобы закрепить стальную сетку с помощью ее крепежных устройств на поверхности, большое. Система оштукатуривания названного вида известна из GB 1439590 А. В этом документе указано,что стальная сетка системы оштукатуривания также может быть закреплена на стене (с. 1, строки 24-27). Из технического решения по фиг. 2 данного документа следует возможность крепления и на стене гребнеобразное крепежное устройство на верхней стороне стены. Из GB 1538506 А известна система оштукатуривания, которая включает для фиксации стальной сетки на фасаде, как и система оштукатуривания, известная из документа US 1993432, средства крепления в форме лестницы, которые обычно применяются вертикально. Но согласно документуUS 1993432 А также возможен и горизонтальный монтаж, как это там, показано, например, на фиг. 1 внизу. Документ DE 641489 С показывает плоский железный анкер для подвески стальной сетки. Раскрытие изобретения Задачей изобретения является создание системы оштукатуривания, которая просто и надежно предотвращает соскальзывание вниз фасада здания и позволяет снизить затраты на систему крепления и уменьшить время монтажа. Согласно настоящему изобретению система оштукатуривания вышеназванного типа отличается тем, что включает несколько узлов из пластмассового дюбеля и металлического винта, состоящие соответственно из пластмассового дюбеля с головкой и металлического винта для крепления изоляции на стене конструкции здания, причем дюбель имеет вырезы, так что дюбель может регулироваться по длине, а также пластмассовые винты для крепления стальной сетки на головке пластмассового дюбеля и/или на изоляции с высокой плотностью. В системе оштукатуривания согласно настоящему изобретению стальная сетка крепится непосредственно на конструкции здания, т.е. на стене или крыше здания. Благодаря этому предотвращается появление соскальзывающего слоя штукатурки. Это означает, что крепежное устройство не должно быть таким жестким, как в известных решениях, так как минимизируется вертикальная нагрузка, что также делает крепежное устройство дешевле. Система оштукатуривания по настоящему изобретению воспринимает латеральные силы самой сеткой. В системе оштукатуривания по настоящему изобретению средства крепления делают возможным крепление стальной сетки на стропилах, на стенах или нижнем крае крыши. Сама стальная сетка при этом препятствует латеральным силам сдвигать весь слой штукатурки вниз. Гребнеобразное крепежное устройство из стали позволяет очень быстро и просто фиксировать стальную сетку на поверхности (т.е. на стене или крыше здания). В новом решении в части крепления, в котором стальная сетка крепится на стене или на крыше,может предотвращаться сдвигающийся слой штукатурки. Это означает, что крепежное устройство не должно быть таким жестким, как в современных решениях, так как вертикальная нагрузка минимизируется, что делает крепежное устройство также дешевле. В системе оштукатуривания по настоящему изобретению узел из пластмассового дюбеля и металлического винта может регулироваться по длине. Чем длиннее вырезы, тем больше регулируемая длина. Если стена шероховатая и неровная, слой изоляции может подгоняться с регулируемыми дюбелями, так что возможно компенсировать шероховатость и получить более гладкие слои изоляции и штукатурки. В другом варианте исполнения настоящего изобретения могут быть применены пластмассовые винты для крепления стальной сетки на головке дюбеля, предназначенного для крепления изоляции на конструкции стены. Это решение для крепления стальной сетки на головке дюбеля имеет высокие показатели растяжения и высокое сопротивления разрушениям сдвига. Это ведет к восприятию латеральных сил,вызываемых собственным весом штукатурки и также к восприятию горизонтальных сил, вызываемых ветровыми нагрузками, которые стремятся оттянуть стальную сетку от дюбеля. Другое преимущество заключается в том, что этот пластмассовый винт может использоваться для двух различных вариантов применения, благодаря чему могут уменьшиться стоимость формовочного инструмента, а также количество различных продуктов на строительной площадке. Преимуществом является, что латеральные силы воспринимаются самой стальной сеткой и решением в части крепления, предусмотренного для этого, как оно создается настоящим изобретением. Другие варианты исполнения настоящего изобретения описаны в зависимых пунктах формулы изобретения. В варианте исполнения настоящего изобретения стальная сетка модифицирована таким образом (по сравнению с планарной конфигурацией), что она имеет отогнутые части, которые создают расстояние между стальной сеткой и несущей слой штукатурки изоляцией. Модифицированная стальная сетка создает расстояние до изоляции, так что модифицированная стальная сетка может располагаться в середине слоя штукатурки. Преимущество заключается в том, что модифицированная стальная сетка много лучше усиливает слой штукатурки, чем ровная стальная сетка. Это усиление препятствует образованию трещин и прогибов в слое штукатурки. С помощью модифицированной стальной сетки система оштукатуривания в состоянии воспринимать латеральные силы самой стальной сеткой. Стальная сетка создает предпосылки для желательного расстояния до изоляции. Стальная сетка, которая образует усиление в середине слоя штукатурки, создает предпосылки большего сопротивления трещинам и прогибам в слое штукатурки. В другом исполнении настоящего изобретения вырезы дюбеля для различных местных решений могут иметь различные длины. Благодаря этому крепежное устройство может регулироваться для более точной фиксации в неровных областях. Вырез в крепежном устройстве, который позволяет регулирование длины, может иметь для различных местных решений различную длину. В другой форме осуществления настоящего изобретения головка дюбеля имеет фрезерные резцы,которые расположены так, что дюбель в состоянии погружаться сам, если он вращается. Кроме того, головка дюбеля может иметь режущие кромки или боковые ножи, которые делают область резания круглой. В тонких системах оштукатуривания часто нужно крепежное устройство вместе с головкой утопить в изоляции. Причиной этого является то, что головка дюбеля в противном случае может быть видима в виде выпуклости на фасаде, который должен быть гладким. Покупатели часто требуют утапливающееся крепежное устройство, чтобы предотвратить, что крепежное устройство будет выступать из слоя штукатурки. В названном выше исполнении изобретения дюбель может погружаться сам с помощью того, что он сам работает в качестве фрезерного инструмента. Краткое описание чертежей Предпочтительные формы осуществления ниже описываются со ссылкой на приложенные чертежи,в которых показано: фиг. 1 и 2 - два различных вида принципа системы оштукатуривания по настоящему изобретению; фиг. 3 - раздельное изображение в деталях системы оштукатуривания согласно фиг. 1 и 2, причем фиг. 3 а показывает гребнеобразное крепежное устройство вместе со стальной сеткой, фиг. 3b показывает вид сверху гребнеобразного крепежного устройства и фиг. 3 с показывает вид сбоку стальной сетки,фиг. 4 - система оштукатуривания по настоящему изобретению с модифицированной стальной сеткой, причем фиг. 4 а показывает вид сверху модифицированной стальной сетки, фиг. 3b показывает вид сверху гребнеобразного крепежного устройства, фиг. 3 с показывает вид сбоку стальной сетки и фиг. 4d показывает вид спереди модифицированной стальной сетки; фиг. 5 показывает, как модифицированная стальная сетка создает расстояние до лежащей под ней изоляцией; фиг. 6 - вид сбоку узла из пластмассового дюбеля и металлического винта системы оштукатуривания; фиг. 7 - вид сбоку узла из пластмассового дюбеля и металлического винта системы оштукатуривания по настоящему изобретению, который включает другой тип пластмассового дюбеля; фиг. 8 - узел согласно фиг. 6, но при этом дюбель сплющен и отрегулирован по длине; фиг. 9 - узел согласно фиг. 7, но при этом дюбель сплющен и отрегулирован по длине; фиг. 10 - вид сбоку дюбеля системы оштукатуривания по настоящему изобретению; фиг. 11 - вид сверху дюбеля согласно фиг. 10; фиг. 12 - вид сбоку дюбеля согласно фиг. 10; фиг. 13 - дюбель, как на фиг. 10-12, но при этом показаны отверстия в головке дюбеля и предусмотрены боковые ножи на нижней стороне его, причем фрезерные резцы ради наглядности убраны; фиг. 14 - вид сбоку пластмассового винта, который является частью системы оштукатуривания по настоящему изобретению;,фиг. 15 - вид сверху пластмассового винта согласно фиг. 14; фиг. - другой вид сбоку узла из пластмассового дюбеля и металлического винта системы оштукатуривания по настоящему изобретению, причем фрезерные резцы ради наглядности снова убраны. Осуществление изобретения Фиг. 1-5 показывают решение по настоящему изобретению для фиксации стальной сетки для штукатурки на фасаде. Фиг. 1 показывает принцип системы оштукатуривания, которая в целом обозначена позицией 10, для фасада конструкции здания. Конструкция здания показана с помощью конструкции 12 крыши и вертикальной стены 14, которая состоит из кирпича или бетона. Наружная сторона стены 14 покрыта изоляцией 16 высокой плотности. Наружная сторона изоляции 16 должна покрываться слоем 18 штукатурки (показано только на фиг. 5). Слой 18 штукатурки фиксируется на изоляции 16 с помощью стальной сетки 20. Стальная сетка 20 позиционирует и усиливает слой 18 штукатурки. Крепежные средства используются, чтобы крепить стальную сетку 20 на фасаде или наружной стороне стены 14. Крепежные средства включают гребнеобразное крепежное устройство 22 для фиксации стальной сетки 20 в подвешенном положении на конструкции здания. Гребнеобразное крепежное устройство может крепиться на нижней стороне конструкции 12 крыши, как показано на фиг. 1, и/или на верхней стороне стены (не показано) с помощью винтообразного крепежного устройства 24, как показано на фиг. 1-3. Дополнительно к этому стальная сетка 20 фиксируется на наружной стороне стены с помощью наклонных подкосов 26, которые простираются через изоляцию 16 и с одной стороны зафиксированы на наружной стороне стены 14 и с другой стороны держат нижнюю сторону стальной сетки 20, как это показано на фиг. 1. Подкосы 26 могут убираться, если плотность изоляции 16 достаточна для того, чтобы изоляция могла нести стальную сетку 20 без опоры на подкосы 26. Фиг. 3 показывает гребнеобразное крепежное устройство 26 больше в отдельности. Стальная пластина отштампована в форме гребня для крепления стальной сетки 20 на конструкции 12 крыши и/или стене 14, чтобы воспринимать латеральные и растягивающие силы. Фиг. 4 показывает стальную сетку 20, которая модифицирована (по сравнению с планарной конфигурацией), так что имеет отогнутые части 28. Эта модифицированная стальная сетка 20 для штукатурки имеет фиксированное расстояние D до изоляции 16, так что усиление слоя 18 штукатурки расположено в середине слоя штукатурки, как это показано на фиг. 5. Стальная сетка 20 захватывается с помощью гребнеобразного крепежного устройства, как это показано на фиг. 2 и на фиг. 3 а, причем зубья 23 входят в зацепление с наружным рядом ячеек стальной сетки 20. Согласно изображению на фиг. 1 средства крепления включают далее большое количество пластмассовых дюбелей 30, которые имеют головку 31 и металлический винт 32 для крепления изоляции 16 на стене 14 конструкции здания, как это показано на фиг. 1. Примеры пластмассовых дюбелей 30 и металлических винтов 32 большей частью в отдельности показаны на фиг. 6-13. Согласно фиг. 6-9 каждый дюбель имеет головку 31, область 33 сжатия для регулирования длины дюбеля и область 34 расширения для фиксации дюбеля 30 в отверстии в стене 14 с помощью металлического винта 32. Нижняя часть дюбеля может иметь бороздки 36, как это показано на фиг. 6 и 8, чтобы улучшить фиксацию в стене 14, или может иметь гладкую наружную сторону, как это показано на фиг. 7 и 9. Дюбель 30 имеет вырезы 38, так что дюбель с помощью соответствующей установки металлического винта 32 может регулироваться по длине, как это показано на фиг. 8 и 9, где дюбель показан в состоянии сжатия и с регулированием по длине. Вырезы 38 дюбеля 30 для различных местных решений могут иметь различные длины. Согласно фиг. 10-13 головка 31 дюбеля 30 имеет фрезерные резцы 35, которые расположены так,что дюбель 30 в состоянии сам погружаться, если он вращается. Кроме того, головка 31 дюбеля 30 имеет боковые режущие кромки 37, которые делают область резания круглой. Фрезерные резцы 35 погружают дюбель 30 в изоляцию 16, если дюбель вращается, в то время как боковые режущие кромки 37 окончательно изготавливают круглое потайное отверстие в изоляции 16. Далее крепежные средства включают большое количество пластмассовых винтов 40, из которых каждый используется, чтобы стальную сетку 20 крепить на головке 31 дюбеля 30 и на имеющей высокую плотность изоляции 16, как это показано на фиг. 1 и 16. Пластмассовый винт 40 имеет большой шаг резьбы для улучшения крепления стальной сетки 20 на имеющей высокую плотность изоляции 16. Это решение имеет высокие показатели растяжения, которые позволяют уменьшить количество крепежных(фиг. 11) для пластмассового винта 40, который последним крепит стальную сетку 20 на головке 31 пластмассового дюбеля 30. Пластмассовые винты 40 могут использоваться без пластмассовых дюбелей 30, чтобы крепить стальную сетку 20 на имеющей высокую плотность изоляции 16, как это показано на фиг. 5. Отогнутые части 28 создают предпосылки для фиксированного расстояния D между стальной сеткой 20 и наружной стороной изоляции 16. Благодаря этому стальная сетка 20 позиционируется в середине слоя 18 изоляции,как это изображено выше. Головка 42 пластмассового винта 40 включает центральное отверстие для шестиугольного приводного механизма, как это показано на фиг. 15. Головка 31 дюбеля 30 снабжено подобным центральным отверстием для шестиугольного приводного механизма, как это показано на фиг. 11. Установка пластмассового винта 40 создает давление на изоляцию 16 дюбелями 30, которое на поверхности стены создает трение, при этом воспринимаются латеральные силы. Этот винт 40 используется также, чтобы крепить стальную сетку 20 на головке пластмассового дюбеля 30, который используется,чтобы крепить изоляцию 16 на поверхности 14 стены. Это решение для крепления стальной сетки 20 на головке дюбеля 30 имеет высокие показатели растяжения и высокое сопротивления разрушению сдвига. Главные преимущества системы оштукатуривания по настоящему изобретению следующие: устойчивость к латеральным силам с самой стальной сеткой 20 и новыми средствами крепления для стальной сетки; погружающаяся головка 31 пластмассового дюбеля 30; встроенное расстояние D стальной сетки 20 до изоляции 16; регулируемая длина дюбеля. Перечень позиций: 10 - система оштукатуривания; 10 - конструкция крыши; 14 - стена; 16 - изоляция; 18 - слой штукатурки; 20 - стальная сетка; 22 - гребнеобразное крепежное устройство; 23 - зубья; 24 - винтообразное крепежное устройство; 26 - подкос; 28 - отогнутая часть; 30 - пластмассовый дюбель; 31 - головка; 32 - металлический винт; 33 - область сжатия; 34 - область расширения; 35 - фрезерный резец; 36 - фороздка; 37 - боковая режущая кромка; 38 - вырез; 39 - отверстие; 40 - пластмассовый винт; 42 - головка; ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система оштукатуривания фасада здания со стальной сеткой (20) для усиления слоя (18) штукатурки и со средствами (22, 24, 30, 40) крепления стальной сетки (20) на фасаде, причем средства крепления содержат подлежащее креплению на нижней стороне конструкции (12) крыши и/или на верхней стороне конструкции стены гребнеобразное крепежное устройство (22) для фиксации стальной сетки (20) перед стеной в подвешенном положении, отличающаяся тем, что включает в себя несколько узлов из пластмассового дюбеля и металлического винта, состоящих соответственно из пластмассового дюбеля(30) с головкой (31) и металлического винта (32) для крепления изоляции (16) на стене (14) конструкции здания, причем в дюбеле (30) выполнены вырезы (38) вдоль его оси для возможности регулирования его по длине, и пластмассовые винты (40) для крепления стальной сетки (20) крепления на головке (31) пластмассового дюбеля (30) и/или на изоляции (16) с высокой плотностью. 2. Система оштукатуривания по п.1, отличающаяся тем, что стальная сетка (20) содержит отогнутые части (28) для создания расстояния (D) между стальной сеткой (20) и наружной поверхностью изоляции(16) в несущем слое (18) штукатурки. 3. Система оштукатуривания по одному из пп.1, 2, отличающаяся тем, что вырезы (38) в дюбеле(30) для различных местных решений имеют различные длины. 4. Система оштукатуривания по одному из пп.1-3, отличающаяся тем, что головка (31) дюбеля (30) содержит фрезерные резцы (35), расположенные таким образом, что обеспечивают возможность погружения дюбеля самостоятельно при его вращении. 5. Система оштукатуривания по п.4, отличающаяся тем, что головка (31) дюбеля (30) имеет боковые режущие кромки (37), обеспечивающие область резания по кругу.
