Водопотребляющий бытовой прибор с дозирующим устройством
Формула / Реферат

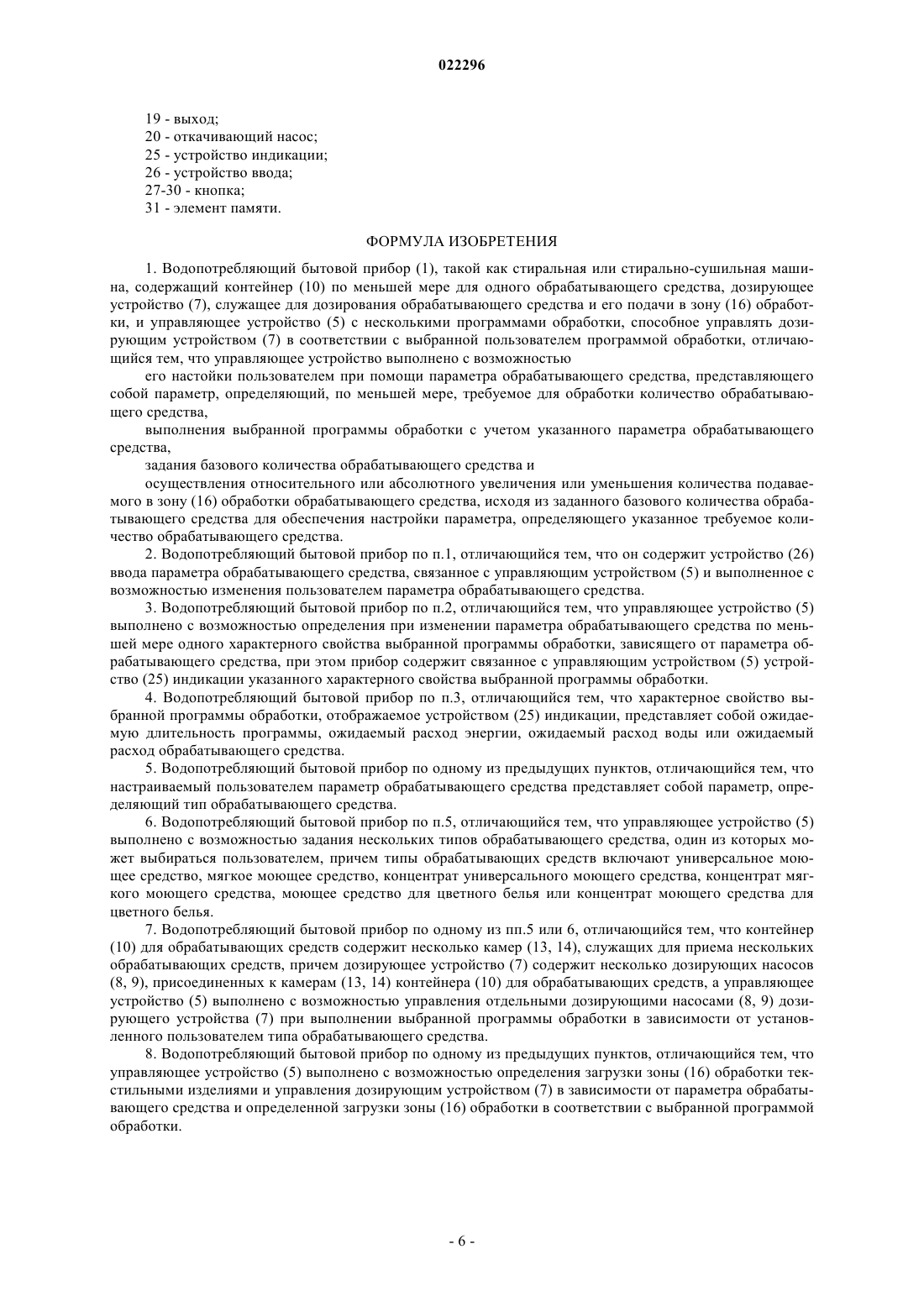

1. Водопотребляющий бытовой прибор (1), такой как стиральная или стирально-сушильная машина, содержащий контейнер (10) по меньшей мере для одного обрабатывающего средства, дозирующее устройство (7), служащее для дозирования обрабатывающего средства и его подачи в зону (16) обработки, и управляющее устройство (5) с несколькими программами обработки, способное управлять дозирующим устройством (7) в соответствии с выбранной пользователем программой обработки, отличающийся тем, что управляющее устройство выполнено с возможностью
его настойки пользователем при помощи параметра обрабатывающего средства, представляющего собой параметр, определяющий, по меньшей мере, требуемое для обработки количество обрабатывающего средства,
выполнения выбранной программы обработки с учетом указанного параметра обрабатывающего средства,
задания базового количества обрабатывающего средства и
осуществления относительного или абсолютного увеличения или уменьшения количества подаваемого в зону (16) обработки обрабатывающего средства, исходя из заданного базового количества обрабатывающего средства для обеспечения настройки параметра, определяющего указанное требуемое количество обрабатывающего средства.
2. Водопотребляющий бытовой прибор по п.1, отличающийся тем, что он содержит устройство (26) ввода параметра обрабатывающего средства, связанное с управляющим устройством (5) и выполненное с возможностью изменения пользователем параметра обрабатывающего средства.
3. Водопотребляющий бытовой прибор по п.2, отличающийся тем, что управляющее устройство (5) выполнено с возможностью определения при изменении параметра обрабатывающего средства по меньшей мере одного характерного свойства выбранной программы обработки, зависящего от параметра обрабатывающего средства, при этом прибор содержит связанное с управляющим устройством (5) устройство (25) индикации указанного характерного свойства выбранной программы обработки.
4. Водопотребляющий бытовой прибор по п.3, отличающийся тем, что характерное свойство выбранной программы обработки, отображаемое устройством (25) индикации, представляет собой ожидаемую длительность программы, ожидаемый расход энергии, ожидаемый расход воды или ожидаемый расход обрабатывающего средства.
5. Водопотребляющий бытовой прибор по одному из предыдущих пунктов, отличающийся тем, что настраиваемый пользователем параметр обрабатывающего средства представляет собой параметр, определяющий тип обрабатывающего средства.
6. Водопотребляющий бытовой прибор по п.5, отличающийся тем, что управляющее устройство (5) выполнено с возможностью задания нескольких типов обрабатывающего средства, один из которых может выбираться пользователем, причем типы обрабатывающих средств включают универсальное моющее средство, мягкое моющее средство, концентрат универсального моющего средства, концентрат мягкого моющего средства, моющее средство для цветного белья или концентрат моющего средства для цветного белья.
7. Водопотребляющий бытовой прибор по одному из пп.5 или 6, отличающийся тем, что контейнер (10) для обрабатывающих средств содержит несколько камер (13, 14), служащих для приема нескольких обрабатывающих средств, причем дозирующее устройство (7) содержит несколько дозирующих насосов (8, 9), присоединенных к камерам (13, 14) контейнера (10) для обрабатывающих средств, а управляющее устройство (5) выполнено с возможностью управления отдельными дозирующими насосами (8, 9) дозирующего устройства (7) при выполнении выбранной программы обработки в зависимости от установленного пользователем типа обрабатывающего средства.
8. Водопотребляющий бытовой прибор по одному из предыдущих пунктов, отличающийся тем, что управляющее устройство (5) выполнено с возможностью определения загрузки зоны (16) обработки текстильными изделиями и управления дозирующим устройством (7) в зависимости от параметра обрабатывающего средства и определенной загрузки зоны (16) обработки в соответствии с выбранной программой обработки.

Текст

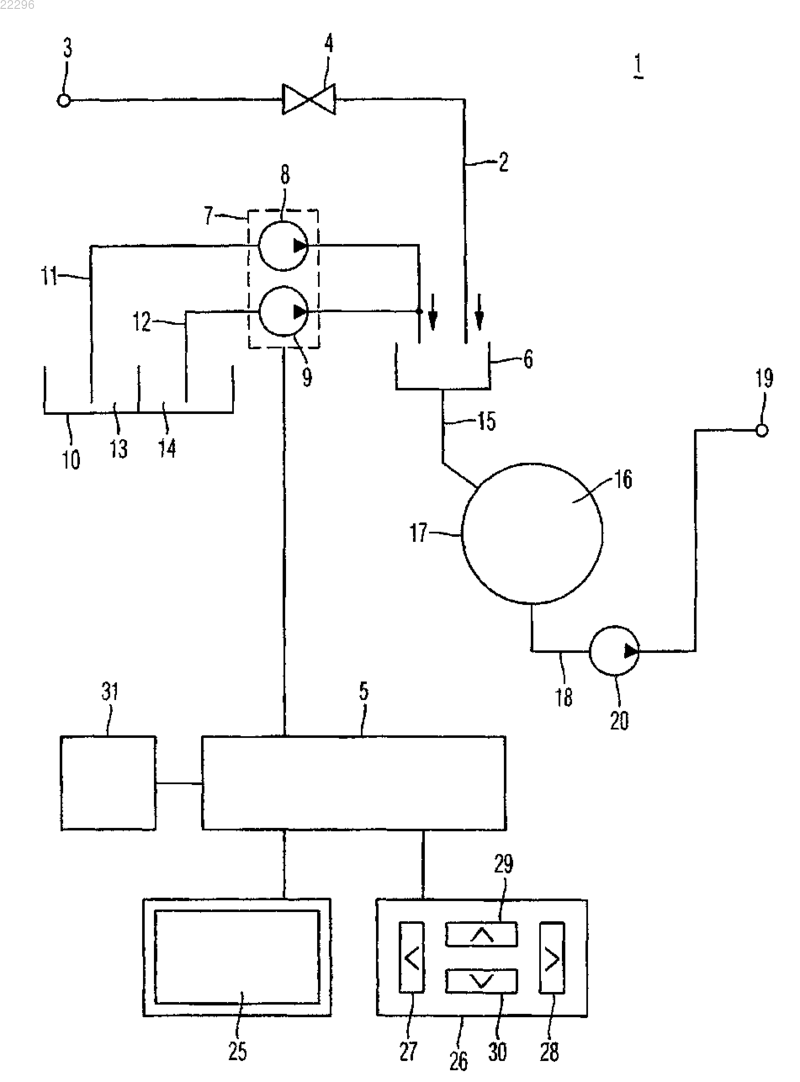

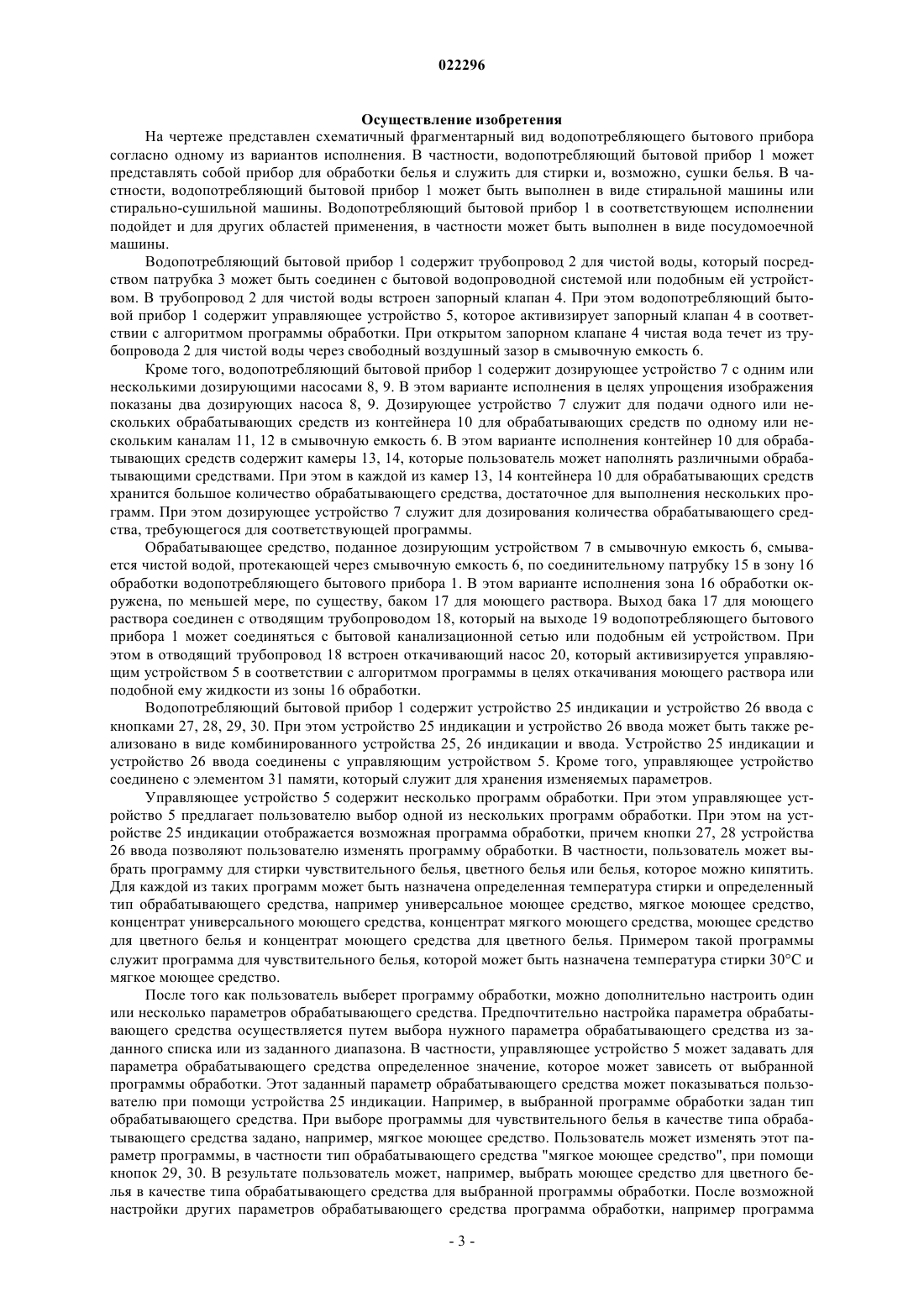

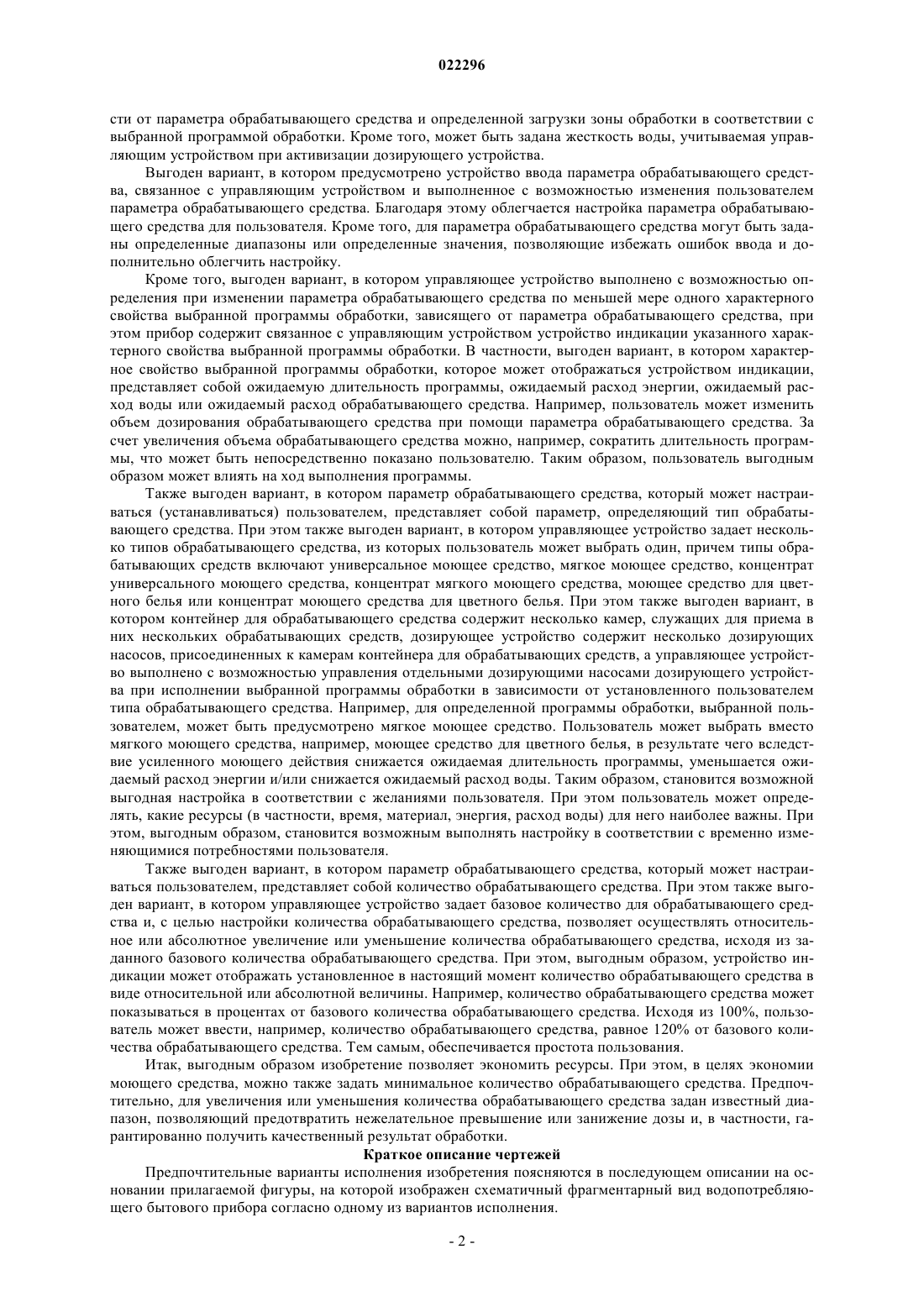

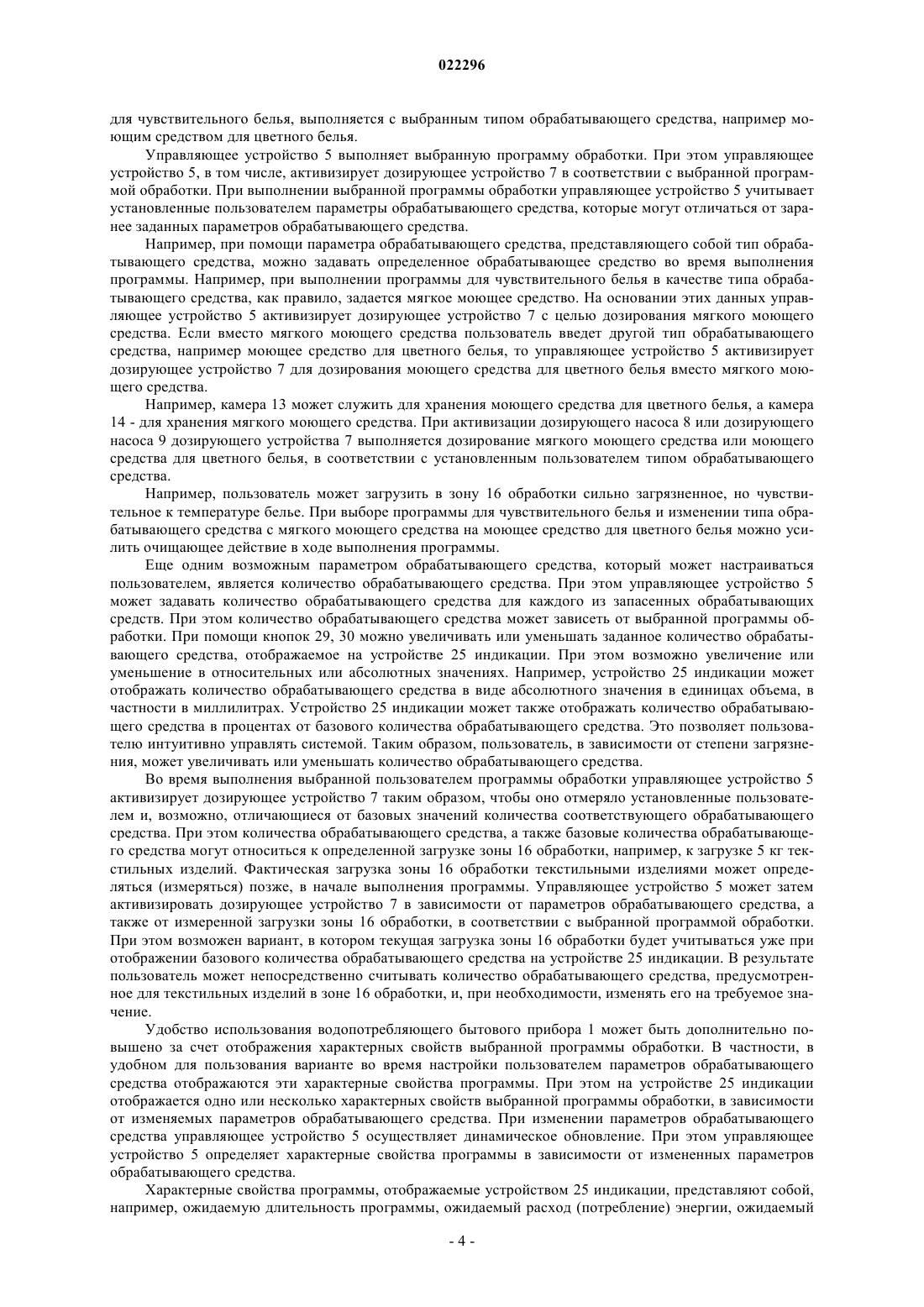

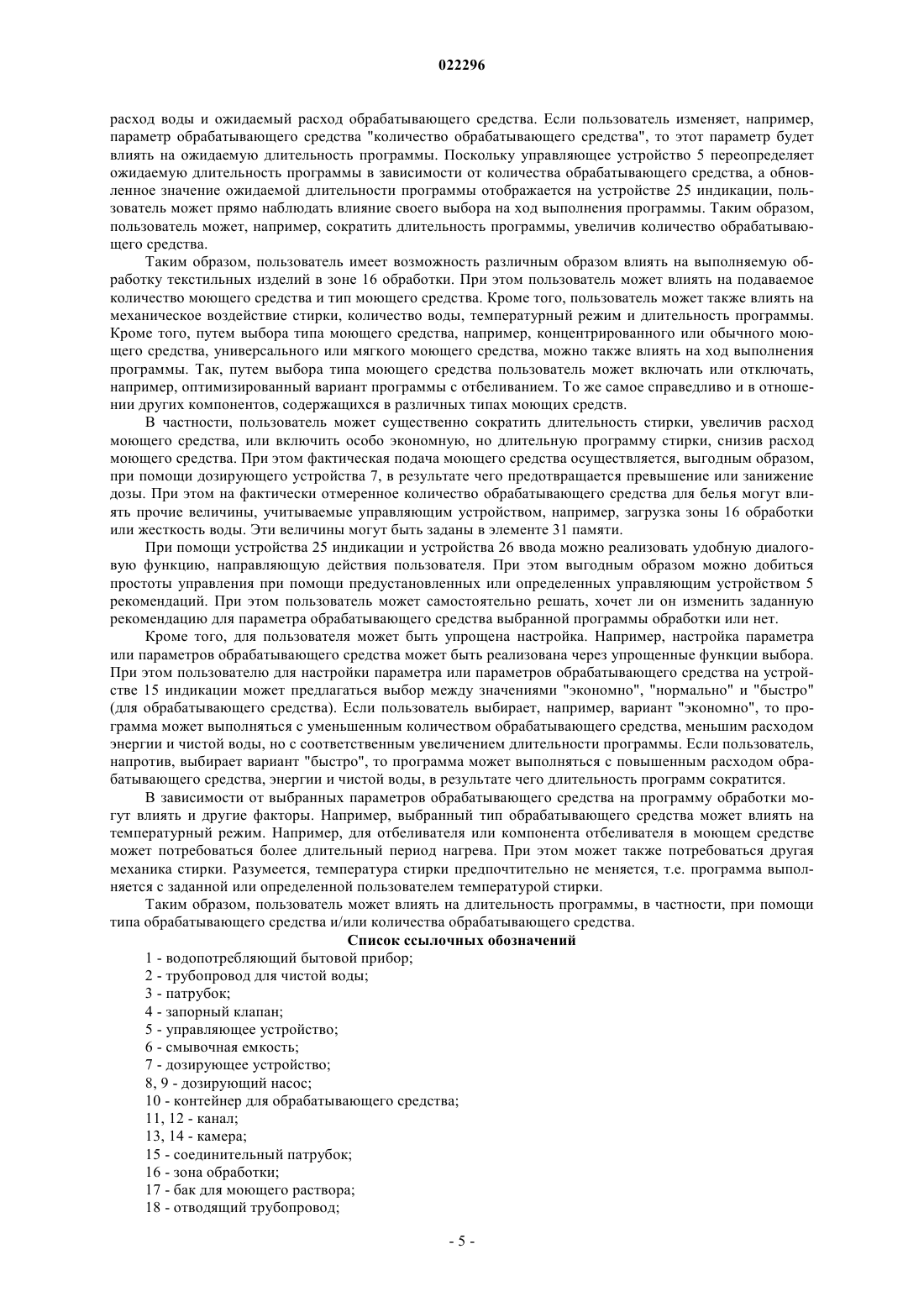

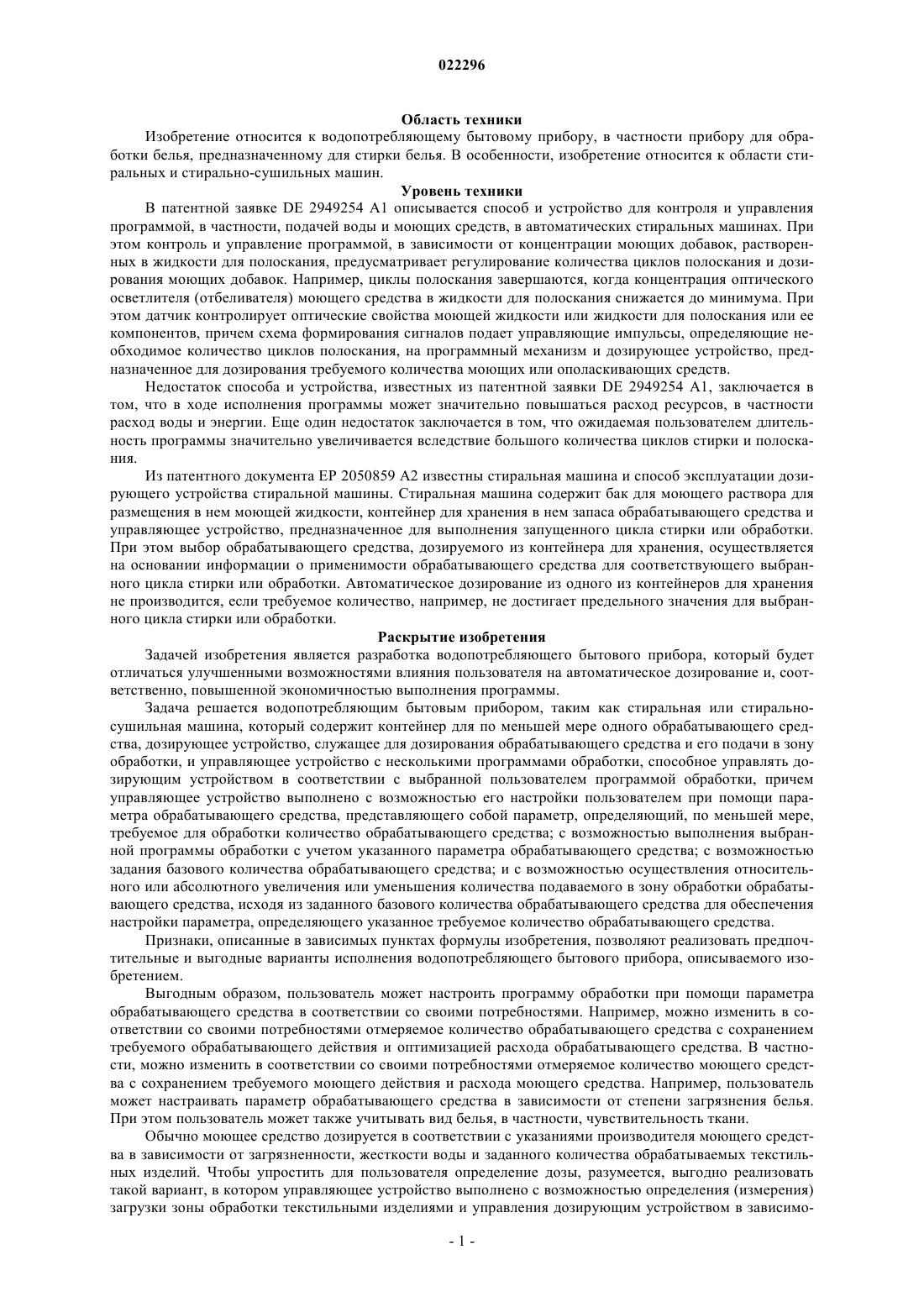

ВОДОПОТРЕБЛЯЮЩИЙ БЫТОВОЙ ПРИБОР С ДОЗИРУЮЩИМ УСТРОЙСТВОМ Водопотребляющий бытовой прибор (1), выполненный, в частности, в виде прибора для обработки белья, предназначенного для стирки белья, содержит зону (16) обработки, контейнер (10) для обрабатывающих средств, служащий для хранения запаса обрабатывающих средств, дозирующее устройство (7) с несколькими дозирующими насосами (8, 9), служащее для дозирования обрабатывающего средства для зоны (16) обработки, и управляющее устройство (5). При этом управляющее устройство (5) содержит несколько программ обработки. Пользователь может выбирать одну из этих программ обработки. В этом случае управляющее устройство (5) управляет дозирующим устройством (7) в соответствии с выбранной программой обработки. При этом предусмотрен по меньшей мере один параметр обрабатывающего средства, в частности тип или количество обрабатывающего средства, который может настраиваться пользователем. Управляющее устройство (5) выполняет выбранную программу обработки в зависимости от параметра обрабатывающего средства.(71)(73) Заявитель и патентовладелец: БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE) Область техники Изобретение относится к водопотребляющему бытовому прибору, в частности прибору для обработки белья, предназначенному для стирки белья. В особенности, изобретение относится к области стиральных и стирально-сушильных машин. Уровень техники В патентной заявке DE 2949254 А 1 описывается способ и устройство для контроля и управления программой, в частности, подачей воды и моющих средств, в автоматических стиральных машинах. При этом контроль и управление программой, в зависимости от концентрации моющих добавок, растворенных в жидкости для полоскания, предусматривает регулирование количества циклов полоскания и дозирования моющих добавок. Например, циклы полоскания завершаются, когда концентрация оптического осветлителя (отбеливателя) моющего средства в жидкости для полоскания снижается до минимума. При этом датчик контролирует оптические свойства моющей жидкости или жидкости для полоскания или ее компонентов, причем схема формирования сигналов подает управляющие импульсы, определяющие необходимое количество циклов полоскания, на программный механизм и дозирующее устройство, предназначенное для дозирования требуемого количества моющих или ополаскивающих средств. Недостаток способа и устройства, известных из патентной заявки DE 2949254 А 1, заключается в том, что в ходе исполнения программы может значительно повышаться расход ресурсов, в частности расход воды и энергии. Еще один недостаток заключается в том, что ожидаемая пользователем длительность программы значительно увеличивается вследствие большого количества циклов стирки и полоскания. Из патентного документа ЕР 2050859 А 2 известны стиральная машина и способ эксплуатации дозирующего устройства стиральной машины. Стиральная машина содержит бак для моющего раствора для размещения в нем моющей жидкости, контейнер для хранения в нем запаса обрабатывающего средства и управляющее устройство, предназначенное для выполнения запущенного цикла стирки или обработки. При этом выбор обрабатывающего средства, дозируемого из контейнера для хранения, осуществляется на основании информации о применимости обрабатывающего средства для соответствующего выбранного цикла стирки или обработки. Автоматическое дозирование из одного из контейнеров для хранения не производится, если требуемое количество, например, не достигает предельного значения для выбранного цикла стирки или обработки. Раскрытие изобретения Задачей изобретения является разработка водопотребляющего бытового прибора, который будет отличаться улучшенными возможностями влияния пользователя на автоматическое дозирование и, соответственно, повышенной экономичностью выполнения программы. Задача решается водопотребляющим бытовым прибором, таким как стиральная или стиральносушильная машина, который содержит контейнер для по меньшей мере одного обрабатывающего средства, дозирующее устройство, служащее для дозирования обрабатывающего средства и его подачи в зону обработки, и управляющее устройство с несколькими программами обработки, способное управлять дозирующим устройством в соответствии с выбранной пользователем программой обработки, причем управляющее устройство выполнено с возможностью его настройки пользователем при помощи параметра обрабатывающего средства, представляющего собой параметр, определяющий, по меньшей мере,требуемое для обработки количество обрабатывающего средства; с возможностью выполнения выбранной программы обработки с учетом указанного параметра обрабатывающего средства; с возможностью задания базового количества обрабатывающего средства; и с возможностью осуществления относительного или абсолютного увеличения или уменьшения количества подаваемого в зону обработки обрабатывающего средства, исходя из заданного базового количества обрабатывающего средства для обеспечения настройки параметра, определяющего указанное требуемое количество обрабатывающего средства. Признаки, описанные в зависимых пунктах формулы изобретения, позволяют реализовать предпочтительные и выгодные варианты исполнения водопотребляющего бытового прибора, описываемого изобретением. Выгодным образом, пользователь может настроить программу обработки при помощи параметра обрабатывающего средства в соответствии со своими потребностями. Например, можно изменить в соответствии со своими потребностями отмеряемое количество обрабатывающего средства с сохранением требуемого обрабатывающего действия и оптимизацией расхода обрабатывающего средства. В частности, можно изменить в соответствии со своими потребностями отмеряемое количество моющего средства с сохранением требуемого моющего действия и расхода моющего средства. Например, пользователь может настраивать параметр обрабатывающего средства в зависимости от степени загрязнения белья. При этом пользователь может также учитывать вид белья, в частности, чувствительность ткани. Обычно моющее средство дозируется в соответствии с указаниями производителя моющего средства в зависимости от загрязненности, жесткости воды и заданного количества обрабатываемых текстильных изделий. Чтобы упростить для пользователя определение дозы, разумеется, выгодно реализовать такой вариант, в котором управляющее устройство выполнено с возможностью определения (измерения) загрузки зоны обработки текстильными изделиями и управления дозирующим устройством в зависимо-1 022296 сти от параметра обрабатывающего средства и определенной загрузки зоны обработки в соответствии с выбранной программой обработки. Кроме того, может быть задана жесткость воды, учитываемая управляющим устройством при активизации дозирующего устройства. Выгоден вариант, в котором предусмотрено устройство ввода параметра обрабатывающего средства, связанное с управляющим устройством и выполненное с возможностью изменения пользователем параметра обрабатывающего средства. Благодаря этому облегчается настройка параметра обрабатывающего средства для пользователя. Кроме того, для параметра обрабатывающего средства могут быть заданы определенные диапазоны или определенные значения, позволяющие избежать ошибок ввода и дополнительно облегчить настройку. Кроме того, выгоден вариант, в котором управляющее устройство выполнено с возможностью определения при изменении параметра обрабатывающего средства по меньшей мере одного характерного свойства выбранной программы обработки, зависящего от параметра обрабатывающего средства, при этом прибор содержит связанное с управляющим устройством устройство индикации указанного характерного свойства выбранной программы обработки. В частности, выгоден вариант, в котором характерное свойство выбранной программы обработки, которое может отображаться устройством индикации,представляет собой ожидаемую длительность программы, ожидаемый расход энергии, ожидаемый расход воды или ожидаемый расход обрабатывающего средства. Например, пользователь может изменить объем дозирования обрабатывающего средства при помощи параметра обрабатывающего средства. За счет увеличения объема обрабатывающего средства можно, например, сократить длительность программы, что может быть непосредственно показано пользователю. Таким образом, пользователь выгодным образом может влиять на ход выполнения программы. Также выгоден вариант, в котором параметр обрабатывающего средства, который может настраиваться (устанавливаться) пользователем, представляет собой параметр, определяющий тип обрабатывающего средства. При этом также выгоден вариант, в котором управляющее устройство задает несколько типов обрабатывающего средства, из которых пользователь может выбрать один, причем типы обрабатывающих средств включают универсальное моющее средство, мягкое моющее средство, концентрат универсального моющего средства, концентрат мягкого моющего средства, моющее средство для цветного белья или концентрат моющего средства для цветного белья. При этом также выгоден вариант, в котором контейнер для обрабатывающего средства содержит несколько камер, служащих для приема в них нескольких обрабатывающих средств, дозирующее устройство содержит несколько дозирующих насосов, присоединенных к камерам контейнера для обрабатывающих средств, а управляющее устройство выполнено с возможностью управления отдельными дозирующими насосами дозирующего устройства при исполнении выбранной программы обработки в зависимости от установленного пользователем типа обрабатывающего средства. Например, для определенной программы обработки, выбранной пользователем, может быть предусмотрено мягкое моющее средство. Пользователь может выбрать вместо мягкого моющего средства, например, моющее средство для цветного белья, в результате чего вследствие усиленного моющего действия снижается ожидаемая длительность программы, уменьшается ожидаемый расход энергии и/или снижается ожидаемый расход воды. Таким образом, становится возможной выгодная настройка в соответствии с желаниями пользователя. При этом пользователь может определять, какие ресурсы (в частности, время, материал, энергия, расход воды) для него наиболее важны. При этом, выгодным образом, становится возможным выполнять настройку в соответствии с временно изменяющимися потребностями пользователя. Также выгоден вариант, в котором параметр обрабатывающего средства, который может настраиваться пользователем, представляет собой количество обрабатывающего средства. При этом также выгоден вариант, в котором управляющее устройство задает базовое количество для обрабатывающего средства и, с целью настройки количества обрабатывающего средства, позволяет осуществлять относительное или абсолютное увеличение или уменьшение количества обрабатывающего средства, исходя из заданного базового количества обрабатывающего средства. При этом, выгодным образом, устройство индикации может отображать установленное в настоящий момент количество обрабатывающего средства в виде относительной или абсолютной величины. Например, количество обрабатывающего средства может показываться в процентах от базового количества обрабатывающего средства. Исходя из 100%, пользователь может ввести, например, количество обрабатывающего средства, равное 120% от базового количества обрабатывающего средства. Тем самым, обеспечивается простота пользования. Итак, выгодным образом изобретение позволяет экономить ресурсы. При этом, в целях экономии моющего средства, можно также задать минимальное количество обрабатывающего средства. Предпочтительно, для увеличения или уменьшения количества обрабатывающего средства задан известный диапазон, позволяющий предотвратить нежелательное превышение или занижение дозы и, в частности, гарантированно получить качественный результат обработки. Краткое описание чертежей Предпочтительные варианты исполнения изобретения поясняются в последующем описании на основании прилагаемой фигуры, на которой изображен схематичный фрагментарный вид водопотребляющего бытового прибора согласно одному из вариантов исполнения. Осуществление изобретения На чертеже представлен схематичный фрагментарный вид водопотребляющего бытового прибора согласно одному из вариантов исполнения. В частности, водопотребляющий бытовой прибор 1 может представлять собой прибор для обработки белья и служить для стирки и, возможно, сушки белья. В частности, водопотребляющий бытовой прибор 1 может быть выполнен в виде стиральной машины или стирально-сушильной машины. Водопотребляющий бытовой прибор 1 в соответствующем исполнении подойдет и для других областей применения, в частности может быть выполнен в виде посудомоечной машины. Водопотребляющий бытовой прибор 1 содержит трубопровод 2 для чистой воды, который посредством патрубка 3 может быть соединен с бытовой водопроводной системой или подобным ей устройством. В трубопровод 2 для чистой воды встроен запорный клапан 4. При этом водопотребляющий бытовой прибор 1 содержит управляющее устройство 5, которое активизирует запорный клапан 4 в соответствии с алгоритмом программы обработки. При открытом запорном клапане 4 чистая вода течет из трубопровода 2 для чистой воды через свободный воздушный зазор в смывочную емкость 6. Кроме того, водопотребляющий бытовой прибор 1 содержит дозирующее устройство 7 с одним или несколькими дозирующими насосами 8, 9. В этом варианте исполнения в целях упрощения изображения показаны два дозирующих насоса 8, 9. Дозирующее устройство 7 служит для подачи одного или нескольких обрабатывающих средств из контейнера 10 для обрабатывающих средств по одному или нескольким каналам 11, 12 в смывочную емкость 6. В этом варианте исполнения контейнер 10 для обрабатывающих средств содержит камеры 13, 14, которые пользователь может наполнять различными обрабатывающими средствами. При этом в каждой из камер 13, 14 контейнера 10 для обрабатывающих средств хранится большое количество обрабатывающего средства, достаточное для выполнения нескольких программ. При этом дозирующее устройство 7 служит для дозирования количества обрабатывающего средства, требующегося для соответствующей программы. Обрабатывающее средство, поданное дозирующим устройством 7 в смывочную емкость 6, смывается чистой водой, протекающей через смывочную емкость 6, по соединительному патрубку 15 в зону 16 обработки водопотребляющего бытового прибора 1. В этом варианте исполнения зона 16 обработки окружена, по меньшей мере, по существу, баком 17 для моющего раствора. Выход бака 17 для моющего раствора соединен с отводящим трубопроводом 18, который на выходе 19 водопотребляющего бытового прибора 1 может соединяться с бытовой канализационной сетью или подобным ей устройством. При этом в отводящий трубопровод 18 встроен откачивающий насос 20, который активизируется управляющим устройством 5 в соответствии с алгоритмом программы в целях откачивания моющего раствора или подобной ему жидкости из зоны 16 обработки. Водопотребляющий бытовой прибор 1 содержит устройство 25 индикации и устройство 26 ввода с кнопками 27, 28, 29, 30. При этом устройство 25 индикации и устройство 26 ввода может быть также реализовано в виде комбинированного устройства 25, 26 индикации и ввода. Устройство 25 индикации и устройство 26 ввода соединены с управляющим устройством 5. Кроме того, управляющее устройство соединено с элементом 31 памяти, который служит для хранения изменяемых параметров. Управляющее устройство 5 содержит несколько программ обработки. При этом управляющее устройство 5 предлагает пользователю выбор одной из нескольких программ обработки. При этом на устройстве 25 индикации отображается возможная программа обработки, причем кнопки 27, 28 устройства 26 ввода позволяют пользователю изменять программу обработки. В частности, пользователь может выбрать программу для стирки чувствительного белья, цветного белья или белья, которое можно кипятить. Для каждой из таких программ может быть назначена определенная температура стирки и определенный тип обрабатывающего средства, например универсальное моющее средство, мягкое моющее средство,концентрат универсального моющего средства, концентрат мягкого моющего средства, моющее средство для цветного белья и концентрат моющего средства для цветного белья. Примером такой программы служит программа для чувствительного белья, которой может быть назначена температура стирки 30 С и мягкое моющее средство. После того как пользователь выберет программу обработки, можно дополнительно настроить один или несколько параметров обрабатывающего средства. Предпочтительно настройка параметра обрабатывающего средства осуществляется путем выбора нужного параметра обрабатывающего средства из заданного списка или из заданного диапазона. В частности, управляющее устройство 5 может задавать для параметра обрабатывающего средства определенное значение, которое может зависеть от выбранной программы обработки. Этот заданный параметр обрабатывающего средства может показываться пользователю при помощи устройства 25 индикации. Например, в выбранной программе обработки задан тип обрабатывающего средства. При выборе программы для чувствительного белья в качестве типа обрабатывающего средства задано, например, мягкое моющее средство. Пользователь может изменять этот параметр программы, в частности тип обрабатывающего средства "мягкое моющее средство", при помощи кнопок 29, 30. В результате пользователь может, например, выбрать моющее средство для цветного белья в качестве типа обрабатывающего средства для выбранной программы обработки. После возможной настройки других параметров обрабатывающего средства программа обработки, например программа для чувствительного белья, выполняется с выбранным типом обрабатывающего средства, например моющим средством для цветного белья. Управляющее устройство 5 выполняет выбранную программу обработки. При этом управляющее устройство 5, в том числе, активизирует дозирующее устройство 7 в соответствии с выбранной программой обработки. При выполнении выбранной программы обработки управляющее устройство 5 учитывает установленные пользователем параметры обрабатывающего средства, которые могут отличаться от заранее заданных параметров обрабатывающего средства. Например, при помощи параметра обрабатывающего средства, представляющего собой тип обрабатывающего средства, можно задавать определенное обрабатывающее средство во время выполнения программы. Например, при выполнении программы для чувствительного белья в качестве типа обрабатывающего средства, как правило, задается мягкое моющее средство. На основании этих данных управляющее устройство 5 активизирует дозирующее устройство 7 с целью дозирования мягкого моющего средства. Если вместо мягкого моющего средства пользователь введет другой тип обрабатывающего средства, например моющее средство для цветного белья, то управляющее устройство 5 активизирует дозирующее устройство 7 для дозирования моющего средства для цветного белья вместо мягкого моющего средства. Например, камера 13 может служить для хранения моющего средства для цветного белья, а камера 14 - для хранения мягкого моющего средства. При активизации дозирующего насоса 8 или дозирующего насоса 9 дозирующего устройства 7 выполняется дозирование мягкого моющего средства или моющего средства для цветного белья, в соответствии с установленным пользователем типом обрабатывающего средства. Например, пользователь может загрузить в зону 16 обработки сильно загрязненное, но чувствительное к температуре белье. При выборе программы для чувствительного белья и изменении типа обрабатывающего средства с мягкого моющего средства на моющее средство для цветного белья можно усилить очищающее действие в ходе выполнения программы. Еще одним возможным параметром обрабатывающего средства, который может настраиваться пользователем, является количество обрабатывающего средства. При этом управляющее устройство 5 может задавать количество обрабатывающего средства для каждого из запасенных обрабатывающих средств. При этом количество обрабатывающего средства может зависеть от выбранной программы обработки. При помощи кнопок 29, 30 можно увеличивать или уменьшать заданное количество обрабатывающего средства, отображаемое на устройстве 25 индикации. При этом возможно увеличение или уменьшение в относительных или абсолютных значениях. Например, устройство 25 индикации может отображать количество обрабатывающего средства в виде абсолютного значения в единицах объема, в частности в миллилитрах. Устройство 25 индикации может также отображать количество обрабатывающего средства в процентах от базового количества обрабатывающего средства. Это позволяет пользователю интуитивно управлять системой. Таким образом, пользователь, в зависимости от степени загрязнения, может увеличивать или уменьшать количество обрабатывающего средства. Во время выполнения выбранной пользователем программы обработки управляющее устройство 5 активизирует дозирующее устройство 7 таким образом, чтобы оно отмеряло установленные пользователем и, возможно, отличающиеся от базовых значений количества соответствующего обрабатывающего средства. При этом количества обрабатывающего средства, а также базовые количества обрабатывающего средства могут относиться к определенной загрузке зоны 16 обработки, например, к загрузке 5 кг текстильных изделий. Фактическая загрузка зоны 16 обработки текстильными изделиями может определяться (измеряться) позже, в начале выполнения программы. Управляющее устройство 5 может затем активизировать дозирующее устройство 7 в зависимости от параметров обрабатывающего средства, а также от измеренной загрузки зоны 16 обработки, в соответствии с выбранной программой обработки. При этом возможен вариант, в котором текущая загрузка зоны 16 обработки будет учитываться уже при отображении базового количества обрабатывающего средства на устройстве 25 индикации. В результате пользователь может непосредственно считывать количество обрабатывающего средства, предусмотренное для текстильных изделий в зоне 16 обработки, и, при необходимости, изменять его на требуемое значение. Удобство использования водопотребляющего бытового прибора 1 может быть дополнительно повышено за счет отображения характерных свойств выбранной программы обработки. В частности, в удобном для пользования варианте во время настройки пользователем параметров обрабатывающего средства отображаются эти характерные свойства программы. При этом на устройстве 25 индикации отображается одно или несколько характерных свойств выбранной программы обработки, в зависимости от изменяемых параметров обрабатывающего средства. При изменении параметров обрабатывающего средства управляющее устройство 5 осуществляет динамическое обновление. При этом управляющее устройство 5 определяет характерные свойства программы в зависимости от измененных параметров обрабатывающего средства. Характерные свойства программы, отображаемые устройством 25 индикации, представляют собой,например, ожидаемую длительность программы, ожидаемый расход (потребление) энергии, ожидаемый расход воды и ожидаемый расход обрабатывающего средства. Если пользователь изменяет, например,параметр обрабатывающего средства "количество обрабатывающего средства", то этот параметр будет влиять на ожидаемую длительность программы. Поскольку управляющее устройство 5 переопределяет ожидаемую длительность программы в зависимости от количества обрабатывающего средства, а обновленное значение ожидаемой длительности программы отображается на устройстве 25 индикации, пользователь может прямо наблюдать влияние своего выбора на ход выполнения программы. Таким образом,пользователь может, например, сократить длительность программы, увеличив количество обрабатывающего средства. Таким образом, пользователь имеет возможность различным образом влиять на выполняемую обработку текстильных изделий в зоне 16 обработки. При этом пользователь может влиять на подаваемое количество моющего средства и тип моющего средства. Кроме того, пользователь может также влиять на механическое воздействие стирки, количество воды, температурный режим и длительность программы. Кроме того, путем выбора типа моющего средства, например, концентрированного или обычного моющего средства, универсального или мягкого моющего средства, можно также влиять на ход выполнения программы. Так, путем выбора типа моющего средства пользователь может включать или отключать,например, оптимизированный вариант программы с отбеливанием. То же самое справедливо и в отношении других компонентов, содержащихся в различных типах моющих средств. В частности, пользователь может существенно сократить длительность стирки, увеличив расход моющего средства, или включить особо экономную, но длительную программу стирки, снизив расход моющего средства. При этом фактическая подача моющего средства осуществляется, выгодным образом,при помощи дозирующего устройства 7, в результате чего предотвращается превышение или занижение дозы. При этом на фактически отмеренное количество обрабатывающего средства для белья могут влиять прочие величины, учитываемые управляющим устройством, например, загрузка зоны 16 обработки или жесткость воды. Эти величины могут быть заданы в элементе 31 памяти. При помощи устройства 25 индикации и устройства 26 ввода можно реализовать удобную диалоговую функцию, направляющую действия пользователя. При этом выгодным образом можно добиться простоты управления при помощи предустановленных или определенных управляющим устройством 5 рекомендаций. При этом пользователь может самостоятельно решать, хочет ли он изменить заданную рекомендацию для параметра обрабатывающего средства выбранной программы обработки или нет. Кроме того, для пользователя может быть упрощена настройка. Например, настройка параметра или параметров обрабатывающего средства может быть реализована через упрощенные функции выбора. При этом пользователю для настройки параметра или параметров обрабатывающего средства на устройстве 15 индикации может предлагаться выбор между значениями "экономно", "нормально" и "быстро"(для обрабатывающего средства). Если пользователь выбирает, например, вариант "экономно", то программа может выполняться с уменьшенным количеством обрабатывающего средства, меньшим расходом энергии и чистой воды, но с соответственным увеличением длительности программы. Если пользователь,напротив, выбирает вариант "быстро", то программа может выполняться с повышенным расходом обрабатывающего средства, энергии и чистой воды, в результате чего длительность программ сократится. В зависимости от выбранных параметров обрабатывающего средства на программу обработки могут влиять и другие факторы. Например, выбранный тип обрабатывающего средства может влиять на температурный режим. Например, для отбеливателя или компонента отбеливателя в моющем средстве может потребоваться более длительный период нагрева. При этом может также потребоваться другая механика стирки. Разумеется, температура стирки предпочтительно не меняется, т.е. программа выполняется с заданной или определенной пользователем температурой стирки. Таким образом, пользователь может влиять на длительность программы, в частности, при помощи типа обрабатывающего средства и/или количества обрабатывающего средства. Список ссылочных обозначений 1 - водопотребляющий бытовой прибор; 2 - трубопровод для чистой воды; 3 - патрубок; 4 - запорный клапан; 5 - управляющее устройство; 6 - смывочная емкость; 7 - дозирующее устройство; 8, 9 - дозирующий насос; 10 - контейнер для обрабатывающего средства; 11, 12 - канал; 13, 14 - камера; 15 - соединительный патрубок; 16 - зона обработки; 17 - бак для моющего раствора; 18 - отводящий трубопровод; 19 - выход; 20 - откачивающий насос; 25 - устройство индикации; 26 - устройство ввода; 27-30 - кнопка; 31 - элемент памяти. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Водопотребляющий бытовой прибор (1), такой как стиральная или стирально-сушильная машина, содержащий контейнер (10) по меньшей мере для одного обрабатывающего средства, дозирующее устройство (7), служащее для дозирования обрабатывающего средства и его подачи в зону (16) обработки, и управляющее устройство (5) с несколькими программами обработки, способное управлять дозирующим устройством (7) в соответствии с выбранной пользователем программой обработки, отличающийся тем, что управляющее устройство выполнено с возможностью его настойки пользователем при помощи параметра обрабатывающего средства, представляющего собой параметр, определяющий, по меньшей мере, требуемое для обработки количество обрабатывающего средства,выполнения выбранной программы обработки с учетом указанного параметра обрабатывающего средства,задания базового количества обрабатывающего средства и осуществления относительного или абсолютного увеличения или уменьшения количества подаваемого в зону (16) обработки обрабатывающего средства, исходя из заданного базового количества обрабатывающего средства для обеспечения настройки параметра, определяющего указанное требуемое количество обрабатывающего средства. 2. Водопотребляющий бытовой прибор по п.1, отличающийся тем, что он содержит устройство (26) ввода параметра обрабатывающего средства, связанное с управляющим устройством (5) и выполненное с возможностью изменения пользователем параметра обрабатывающего средства. 3. Водопотребляющий бытовой прибор по п.2, отличающийся тем, что управляющее устройство (5) выполнено с возможностью определения при изменении параметра обрабатывающего средства по меньшей мере одного характерного свойства выбранной программы обработки, зависящего от параметра обрабатывающего средства, при этом прибор содержит связанное с управляющим устройством (5) устройство (25) индикации указанного характерного свойства выбранной программы обработки. 4. Водопотребляющий бытовой прибор по п.3, отличающийся тем, что характерное свойство выбранной программы обработки, отображаемое устройством (25) индикации, представляет собой ожидаемую длительность программы, ожидаемый расход энергии, ожидаемый расход воды или ожидаемый расход обрабатывающего средства. 5. Водопотребляющий бытовой прибор по одному из предыдущих пунктов, отличающийся тем, что настраиваемый пользователем параметр обрабатывающего средства представляет собой параметр, определяющий тип обрабатывающего средства. 6. Водопотребляющий бытовой прибор по п.5, отличающийся тем, что управляющее устройство (5) выполнено с возможностью задания нескольких типов обрабатывающего средства, один из которых может выбираться пользователем, причем типы обрабатывающих средств включают универсальное моющее средство, мягкое моющее средство, концентрат универсального моющего средства, концентрат мягкого моющего средства, моющее средство для цветного белья или концентрат моющего средства для цветного белья. 7. Водопотребляющий бытовой прибор по одному из пп.5 или 6, отличающийся тем, что контейнер(10) для обрабатывающих средств содержит несколько камер (13, 14), служащих для приема нескольких обрабатывающих средств, причем дозирующее устройство (7) содержит несколько дозирующих насосов(8, 9), присоединенных к камерам (13, 14) контейнера (10) для обрабатывающих средств, а управляющее устройство (5) выполнено с возможностью управления отдельными дозирующими насосами (8, 9) дозирующего устройства (7) при выполнении выбранной программы обработки в зависимости от установленного пользователем типа обрабатывающего средства. 8. Водопотребляющий бытовой прибор по одному из предыдущих пунктов, отличающийся тем, что управляющее устройство (5) выполнено с возможностью определения загрузки зоны (16) обработки текстильными изделиями и управления дозирующим устройством (7) в зависимости от параметра обрабатывающего средства и определенной загрузки зоны (16) обработки в соответствии с выбранной программой обработки.
МПК / Метки
МПК: D06F 33/02, D06F 39/02, A47L 15/00, D06F 39/00
Метки: дозирующим, водопотребляющий, бытовой, устройством, прибор
