Элемент комбинации ключа в заготовке ключа и в ключе

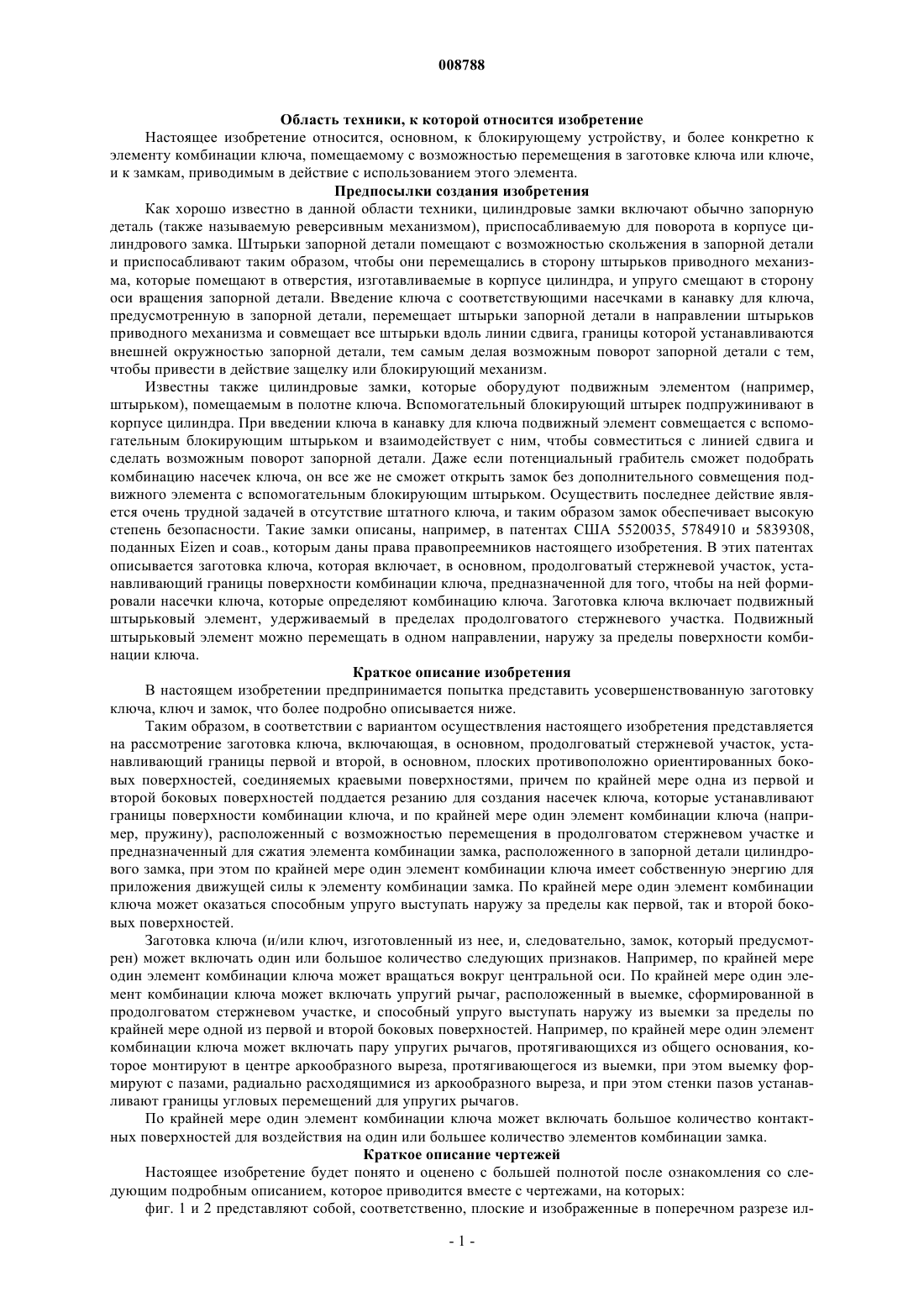

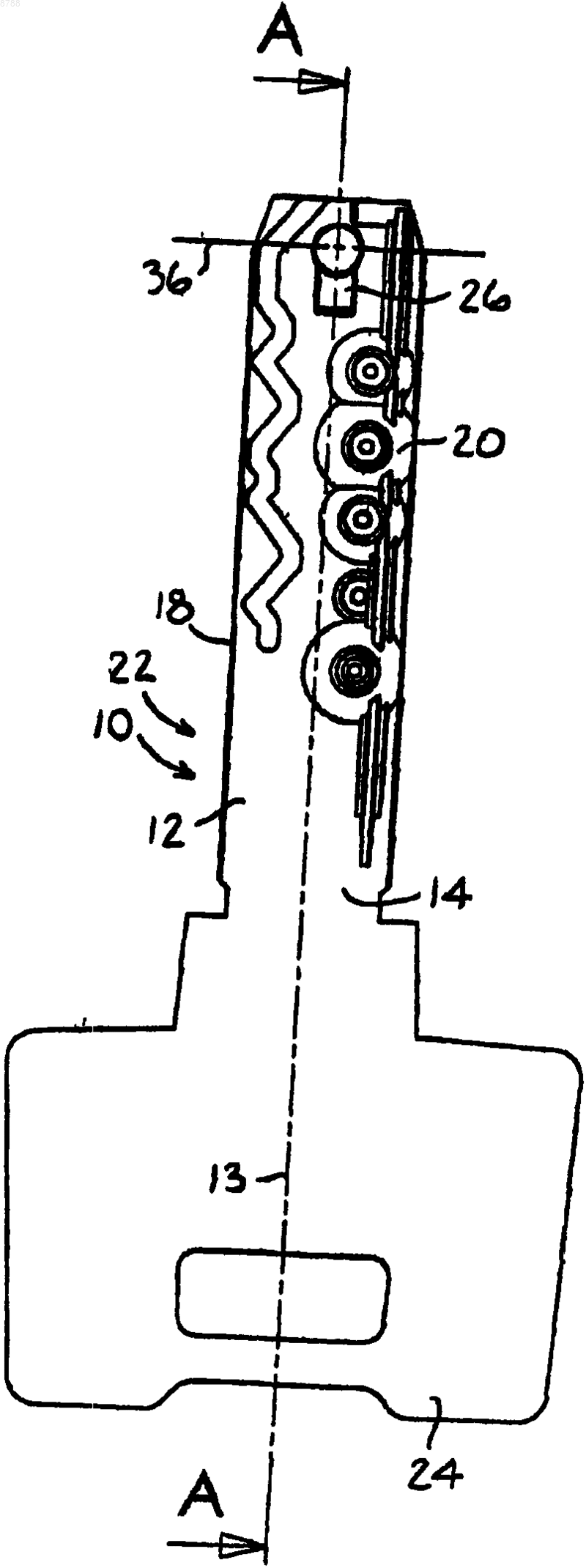

008788 Область техники, к которой относится изобретение Настоящее изобретение относится, основном, к блокирующему устройству, и более конкретно к элементу комбинации ключа, помещаемому с возможностью перемещения в заготовке ключа или ключе,и к замкам, приводимым в действие с использованием этого элемента. Предпосылки создания изобретения Как хорошо известно в данной области техники, цилиндровые замки включают обычно запорную деталь (также называемую реверсивным механизмом), приспосабливаемую для поворота в корпусе цилиндрового замка. Штырьки запорной детали помещают с возможностью скольжения в запорной детали и приспосабливают таким образом, чтобы они перемещались в сторону штырьков приводного механизма, которые помещают в отверстия, изготавливаемые в корпусе цилиндра, и упруго смещают в сторону оси вращения запорной детали. Введение ключа с соответствующими насечками в канавку для ключа,предусмотренную в запорной детали, перемещает штырьки запорной детали в направлении штырьков приводного механизма и совмещает все штырьки вдоль линии сдвига, границы которой устанавливаются внешней окружностью запорной детали, тем самым делая возможным поворот запорной детали с тем,чтобы привести в действие защелку или блокирующий механизм. Известны также цилиндровые замки, которые оборудуют подвижным элементом (например,штырьком), помещаемым в полотне ключа. Вспомогательный блокирующий штырек подпружинивают в корпусе цилиндра. При введении ключа в канавку для ключа подвижный элемент совмещается с вспомогательным блокирующим штырьком и взаимодействует с ним, чтобы совместиться с линией сдвига и сделать возможным поворот запорной детали. Даже если потенциальный грабитель сможет подобрать комбинацию насечек ключа, он все же не сможет открыть замок без дополнительного совмещения подвижного элемента с вспомогательным блокирующим штырьком. Осуществить последнее действие является очень трудной задачей в отсутствие штатного ключа, и таким образом замок обеспечивает высокую степень безопасности. Такие замки описаны, например, в патентах США 5520035, 5784910 и 5839308,поданных Eizen и соав., которым даны права правопреемников настоящего изобретения. В этих патентах описывается заготовка ключа, которая включает, в основном, продолговатый стержневой участок, устанавливающий границы поверхности комбинации ключа, предназначенной для того, чтобы на ней формировали насечки ключа, которые определяют комбинацию ключа. Заготовка ключа включает подвижный штырьковый элемент, удерживаемый в пределах продолговатого стержневого участка. Подвижный штырьковый элемент можно перемещать в одном направлении, наружу за пределы поверхности комбинации ключа. Краткое описание изобретения В настоящем изобретении предпринимается попытка представить усовершенствованную заготовку ключа, ключ и замок, что более подробно описывается ниже. Таким образом, в соответствии с вариантом осуществления настоящего изобретения представляется на рассмотрение заготовка ключа, включающая, в основном, продолговатый стержневой участок, устанавливающий границы первой и второй, в основном, плоских противоположно ориентированных боковых поверхностей, соединяемых краевыми поверхностями, причем по крайней мере одна из первой и второй боковых поверхностей поддается резанию для создания насечек ключа, которые устанавливают границы поверхности комбинации ключа, и по крайней мере один элемент комбинации ключа (например, пружину), расположенный с возможностью перемещения в продолговатом стержневом участке и предназначенный для сжатия элемента комбинации замка, расположенного в запорной детали цилиндрового замка, при этом по крайней мере один элемент комбинации ключа имеет собственную энергию для приложения движущей силы к элементу комбинации замка. По крайней мере один элемент комбинации ключа может оказаться способным упруго выступать наружу за пределы как первой, так и второй боковых поверхностей. Заготовка ключа (и/или ключ, изготовленный из нее, и, следовательно, замок, который предусмотрен) может включать один или большое количество следующих признаков. Например, по крайней мере один элемент комбинации ключа может вращаться вокруг центральной оси. По крайней мере один элемент комбинации ключа может включать упругий рычаг, расположенный в выемке, сформированной в продолговатом стержневом участке, и способный упруго выступать наружу из выемки за пределы по крайней мере одной из первой и второй боковых поверхностей. Например, по крайней мере один элемент комбинации ключа может включать пару упругих рычагов, протягивающихся из общего основания, которое монтируют в центре аркообразного выреза, протягивающегося из выемки, при этом выемку формируют с пазами, радиально расходящимися из аркообразного выреза, и при этом стенки пазов устанавливают границы угловых перемещений для упругих рычагов. По крайней мере один элемент комбинации ключа может включать большое количество контактных поверхностей для воздействия на один или большее количество элементов комбинации замка. Краткое описание чертежей Настоящее изобретение будет понято и оценено с большей полнотой после ознакомления со следующим подробным описанием, которое приводится вместе с чертежами, на которых: фиг. 1 и 2 представляют собой, соответственно, плоские и изображенные в поперечном разрезе ил-1 008788 люстрации заготовки ключа с насечками, сделанными на ней для изготовления ключа, которая включает элемент комбинации ключа, помещенный в ней с возможностью перемещения, и которая сконструирована и функционирует в соответствии с вариантом осуществления настоящего изобретения, причем фиг. 2 является иллюстрацией в поперечном разрезе вдоль линий А-А, показанных на фиг. 1, на которой элемент комбинации ключа находится в первом положении, когда он не выступает из ключа (заготовки ключа); фиг. 3 А представляет собой более подробную иллюстрацию в поперечном разрезе элемента комбинации ключа, показанного на фиг. 2, который указан окружностью; фиг. 3 В представляет собой подробную иллюстрацию в поперечном разрезе элемента комбинации ключа, который имеет большое количество контактных поверхностей для воздействия на большое количество элементов комбинации замка, в соответствии с вариантом осуществления настоящего изобретения; фиг. 4 представляет собой иллюстрацию в поперечном разрезе цилиндрового замка, сконструированного и функционирующего в соответствии с вариантом осуществления настоящего изобретения, где блокирующие элементы цилиндрового замка еще не совместились вдоль линии сдвига; и фиг. 5 и 6 представляют собой, соответственно, иллюстрации в продольном и поперечном разрезе цилиндрового замка, показанного на фиг. 4, с ключом, показанным на фиг. 1, который введен в замочную канавку для ключа, иллюстрации, на которых показана ориентация элемента комбинации ключа, когда блокирующие элементы цилиндрового замка совместились вдоль линии сдвига, в соответствии с вариантом осуществления настоящего изобретения. Подробное описание вариантов осуществления настоящего изобретения Обратимся теперь к фиг. 1 и 2, на которых иллюстрируют заготовку 10 ключа, которая сконструирована и функционирует в соответствии с вариантом осуществления настоящего изобретения. Заготовка 10 ключа может иметь, в основном, продолговатый стержневой участок 12, протягивающийся вдоль продольной оси 13 и устанавливающий границы первой и второй, в основном, плоских противоположно ориентированных боковых поверхностей 14 и 16, соединяемых краевыми поверхностями 18. Или одна,или обе первая и вторая боковые поверхности 14 и 16 могут иметь насечки 20 ключа, сформированные на них, которые устанавливают границы поверхности комбинации ключа, тем самым формируя ключ 22. Насечки 20 ключа можно нарезать для создания контактной поверхности с любым видом штырьков замка, таким как телескопические штырьки замка, которые хорошо известны в данной области техники. Заготовка 10 ключа (которая стала ключом 22) может иметь головку 24 ключа. Ключ 22/заготовка 10 ключа (ниже просто ключ 22) может устанавливать границы двустороннего ключа, при этом обе плоские поверхности 14 и 16 составляют поверхности комбинации ключа. В соответствии с вариантом осуществления настоящего изобретения один или большее количество элементов 26 комбинации ключа располагаются с возможностью перемещения в ключе 22. Выражение комбинация ключа означает, что элемент 26 комбинации ключа способен сжимать элемент комбинации замка, расположенный в реверсивном механизме цилиндрового замка, чтобы прийти в положение совмещения с линией сдвига, как описано ниже. Различные противоположно ориентированные элементы 26 комбинации ключа могут иметь различные конфигурации. В таком случае, в зависимости от ориентации ключа 22, имеется возможность привести в действие две различные и обоюдно эксклюзивные системы главного ключа, каждая из которых приводится в действие с помощью различной конфигурации штырьковых элементов. На ключе 22 можно предусмотреть более одного элемента 26 комбинации ключа. Обратимся дополнительно к фиг. 3 А. Элемент 26 комбинации ключа может включать один или большее количество упругих рычагов 28, например, изготавливаемых из пружинного металла. В неограничивающем иллюстрируемом варианте осуществления настоящего изобретения элемент 26 комбинации ключа включает пару упругих рычагов 28, протягивающихся из общего аркообразного основания 30,которое монтируют в центре аркообразного выреза 32, протягивающегося из выемки 34, формируемой в продолговатом стержневом участке 12. Выемка 34 может быть отверстием, которое протягивается сквозь толщину ключа 22. Элемент 26 комбинации ключа обладает способностью упруго выступать наружу из выемки 34 за пределы одной или обеих, первой и второй боковых поверхностей 14 и 16. В неограничивающем варианте осуществления изобретения, иллюстрируемом на фиг. 3 А, элемент 26 комбинации ключа упруго выступает наружу за пределы обеих, первой и второй боковых поверхностей 14 и 16. Элемент 26 комбинации ключа имеет собственную потенциальную энергию или собственную энергию для замыкания, что означает, что он имеет природные свойства материала для сохранения потенциальной энергии, которая применяется для приложения движущей силы к элементу комбинации замка,как будет описано ниже. Иными словами, элемент 26 комбинации ключа представляет собой элемент смещения, функционирующий для приложения движущей силы к элементу комбинации замка. Элемент 26 комбинации ключа может прилагать движущую силу к элементу комбинации замка без помощи со стороны какой-либо другой силы (например, от какой-либо пружины), которая будет прикладываться к элементу 26 комбинации ключа. Как было упомянуто выше, элемент 26 комбинации ключа помещают с возможностью перемещения в ключе 22. В неограничивающем иллюстрируемом варианте осуществления настоящего изобретения элемент 26 комбинации ключа может поворачиваться вокруг центральной оси 36 (движение в на-2 008788 правлении вращения показано стрелками 38 на фиг. 3 А). Ось 36 вращения (показанная на фиг. 1 и являющаяся перпендикулярной плоскости чертежа на фиг. 3 А) располагается, в основном, поперек по отношению к продольной оси 13 стержневого участка 12 и находится в плоскости между первой и второй боковыми поверхностями 14 и 16. Плоскость оси 36 вращения может быть, в основном, параллельной по отношению к первой и/или второй боковым поверхностям 14 и 16. Выемку 34 можно изготавливать с пазами 39, радиально расходящимися из аркообразного выреза 32, при этом стенки пазов 39 устанавливают границы для угловых перемещений упругих рычагов 28. Обратимся теперь к фиг. 3 В. В этом неограничивающем варианте осуществления настоящего изобретения элемент 26 комбинации ключа может иметь большое количество контактных поверхностей 59,которые могут контактировать и оказывать воздействие на один или большее количество элементов комбинации замка. Это может увеличивать количество комбинаций ключа/замка, которые возможны при осуществлении изобретения. Обратимся теперь к фиг. 4-6, на которых иллюстрируют цилиндровый замок 40, сконструированный и функционирующий в соответствии с вариантом осуществления настоящего изобретения. Цилиндровый замок 40 может включать корпус 44 цилиндрового замка и запорную деталь 46, которая приспособлена для поворота в корпусе 44 и имеет канавку 42 для ключа. Цилиндровый замок 40 может включать элементы, обычные для любого стандартного цилиндрового замка. Короче говоря, как хорошо известно в данной области техники, штырьки 48 запорной детали (фиг. 4) можно помещать с возможностью скольжения в запорной детали 46 и отлаживать для перемещения в сторону штырьков 50 приводного механизма, которые помещаются в отверстия, изготовленные в корпусе 44 цилиндрового замка, и которые могут быть упруго смещены, например, в сторону оси вращения запорной детали. Введение ключа 22 в канавку 42 для ключа перемещает штырьки 48 запорной детали в сторону штырьков 50 приводного механизма и совмещает все штырьки вдоль линии 52 сдвига (фиг. 6), граница которой устанавливается внешней окружностью запорной детали, тем самым делая возможным поворот запорной детали 46, чтобы привести в действие блокирующий механизм 55, например защелку (фиг. 5). В настоящем изобретении элемент 26 комбинации ключа приспосабливают для сжатия элемента 54 комбинации замка, расположенного в запорной детали 46. Элемент 54 комбинации замка может иметь любую конфигурацию, размер и форму. В неограничивающем иллюстрируемом варианте осуществления настоящего изобретения элемент 54 комбинации замка включает первый участок 56, который сжимает элемент 26 комбинации ключа, и второй участок 58, который сжимает один из штырьков приводного механизма 50. Точно так же, как больше элементов, чем один элемент 26 комбинации ключа, можно создать на ключе 22, больше соответствующих элементов, чем один элемент 54 комбинации замка, можно создать в запорной детали 46. На фиг. 5 и 6 иллюстрируют ключ 22, введенный в канавку 42 для ключа, при этом элемент 26 комбинации ключа толкает элемент 54 комбинации замка в сторону одного из штырьков 50 приводного механизма и создает совмещение вдоль линии 52 сдвига. В этой ориентации элемент 26 комбинации ключа выступает из ключа 22. Как упоминалось выше, элемент 26 комбинации ключа упруго выступает наружу за пределы или одной, или обеих, первой и второй боковых поверхностей 14 и 16. Которая из боковых поверхностей 14 и 16 является той, из которой будет выступать элемент 26 комбинации ключа, автоматически определяется за счет положения элемента 54 комбинации замка. Отмечается, что, когда ключ 22 перемещается линейно через канавку 42 для ключа, элемент 26 комбинации ключа перемещается радиально, так как он вращается вокруг оси вращения 36. Объем настоящего изобретения включает как комбинации, так и субкомбинации признаков изобретения, описанных выше, а также его модификации и вариации, которые могут появиться у специалиста в данной области техники при ознакомлении с вышеприведенным описанием и которые отсутствуют в известном уровне техники. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Заготовка ключа, включающая в основном, продолговатый стержневой участок, устанавливающий границы первой и второй, в основном, плоских противоположно ориентированных боковых поверхностей, соединяемых краевыми поверхностями, причем по крайней мере одна из указанных первой и второй боковых поверхностей поддается резанию для создания насечек ключа, которые устанавливают границы поверхности комбинации ключа; характеризующаяся тем, что по крайней мере один элемент комбинации ключа располагается с возможностью перемещения в продолговатом стержневом участке и предназначается для сжатия элемента комбинации замка, расположенного в запорной детали цилиндрового замка, при этом указанный по крайней мере один элемент комбинации ключа имеет собственную энергию для приложения движущей силы к элементу комбинации замка, и при этом указанный по крайней мере один элемент комбинации ключа включает упругий рычаг, расположенный в выемке, сформированной в указанном продолговатом стержневом участке, и способный упруго выступать наружу из выемки за пределы обеих указанных, пер-3 008788 вой и второй боковых поверхностей. 2. Заготовка ключа, включающая в основном, продолговатый стержневой участок, устанавливающий границы первой и второй, в основном, плоских противоположно ориентированных боковых поверхностей, соединяемых краевыми поверхностями, причем по крайней мере одна из указанных первой и второй боковых поверхностей поддается резанию для создания насечек ключа, которые устанавливают границы поверхности комбинации ключа; характеризующаяся тем, что по крайней мере один элемент комбинации ключа может вращаться вокруг центральной оси, что он располагается с возможностью перемещения в продолговатом стержневом участке и предназначается для сжатия элемента комбинации замка, расположенного в запорной детали цилиндрового замка, при этом указанный по крайней мере один элемент комбинации ключа имеет собственную энергию для приложения движущей силы к элементу комбинации замка. 3. Заготовка ключа по любому из предыдущих пунктов, отличающаяся тем, что указанный по крайней мере один элемент комбинации ключа включает множество контактных поверхностей для воздействия по крайней мере на один элемент комбинации замка. 4. Заготовка ключа по любому из предыдущих пунктов, отличающаяся тем, что указанный по крайней мере один элемент комбинации ключа включает пару упругих рычагов, протягивающихся из общего основания, которое монтируют в центре аркообразного выреза, протягивающегося из указанной выемки,и при этом указанную выемку формируют с пазами, радиально расходящимися из аркообразного выреза,при этом стенки указанных пазов устанавливают границы угловых перемещений для указанных упругих рычагов. 5. Ключ, включающий в основном, продолговатый стержневой участок, устанавливающий границы первой и второй, в основном, плоских противоположно ориентированных боковых поверхностей, соединяемых краевыми поверхностями, причем по крайней мере одна из указанных первой и второй боковых поверхностей формируется с насечками ключа, которые устанавливают границы поверхности комбинации ключа; характеризующийся тем, что по крайней мере один элемент комбинации ключа располагается с возможностью перемещения в продолговатом стержневом участке и предназначается для сжатия элемента комбинации замка, расположенного в запорной детали цилиндрового замка, при этом указанный по крайней мере один элемент комбинации ключа имеет собственную энергию для приложения движущей силы к элементу комбинации замка, и при этом указанный по крайней мере один элемент комбинации ключа включает упругий рычаг, расположенный в выемке, сформированной в указанном продолговатом стержневом участке, и способный упруго выступать наружу из выемки за пределы обеих указанных, первой и второй боковых поверхностей. 6. Ключ, включающий в основном, продолговатый стержневой участок, устанавливающий границы первой и второй, в основном, плоских противоположно ориентированных боковых поверхностей, соединяемых краевыми поверхностями, причем по крайней мере одна из указанных первой и второй боковых поверхностей формируется с насечками ключа, которые устанавливают границы поверхности комбинации ключа; характеризующийся тем, что по крайней мере один элемент комбинации ключа может вращаться вокруг центральной оси, что он располагается с возможностью перемещения в продолговатом стержневом участке и предназначается для сжатия элемента комбинации замка, расположенного в запорной детали цилиндрового замка, при этом указанный по крайней мере один элемент комбинации ключа имеет собственную энергию для приложения движущей силы к элементу комбинации замка. 7. Ключ по п.5 или 6, отличающийся тем, что указанный по крайней мере один элемент комбинации ключа включает множество контактных поверхностей для воздействия по крайней мере на один элемент комбинации замка. 8. Ключ по п.5 или 6, отличающийся тем, что указанный по крайней мере один элемент комбинации ключа включает пару упругих рычагов, протягивающихся из общего основания, которое монтируют в центре аркообразного выреза, протягивающегося из указанной выемки, и при этом указанную выемку формируют с пазами, радиально расходящимися из аркообразного выреза, при этом стенки указанных пазов устанавливают границы угловых перемещений для указанных упругих рычагов. 9. Замок, включающий корпус цилиндрового замка; запорную деталь, расположенную в корпусе цилиндрового замка, которую приспосабливают для поворота относительно корпуса и которая имеет канавку для ключа; и ключ, включающий, в основном, продолговатый стержневой участок, устанавливающий границы первой и второй, в основном, плоских противоположно ориентированных боковых поверхностей, соединяемых краевыми поверхностями, причем по крайней мере одна из указанных первой и второй боковых поверхностей формируется с насечками ключа, которые устанавливают границы поверхности комбинации ключа; характеризующийся тем, что по крайней мере один элемент комбинации ключа располагается с-4 008788 возможностью перемещения в продолговатом стержневом участке и предназначается для сжатия элемента комбинации замка, расположенного в запорной детали цилиндрового замка, при этом указанный по крайней мере один элемент комбинации ключа имеет собственную энергию для приложения движущей силы к элементу комбинации замка, и при этом указанный по крайней мере один элемент комбинации ключа включает упругий рычаг, расположенный в выемке, сформированной в указанном продолговатом стержневом участке, и способный упруго выступать наружу из выемки за пределы обеих указанных, первой и второй боковых поверхностей. 10. Замок, включающий корпус цилиндрового замка; запорную деталь, расположенную в корпусе цилиндрового замка, которую приспосабливают для поворота относительно корпуса и которая имеет канавку для ключа; и ключ, включающий, в основном, продолговатый стержневой участок, устанавливающий границы первой и второй, в основном, плоских противоположно ориентированных боковых поверхностей, соединяемых краевыми поверхностями, причем по крайней мере одна из указанных первой и второй боковых поверхностей формируется с насечками ключа, которые устанавливают границы поверхности комбинации ключа; характеризующийся тем, что по крайней мере один элемент комбинации ключа может вращаться вокруг центральной оси, что он располагается с возможностью перемещения в продолговатом стержневом участке и предназначается для сжатия элемента комбинации замка, расположенного в запорной детали цилиндрового замка, при этом указанный по крайней мере один элемент комбинации ключа имеет собственную энергию для приложения движущей силы к элементу комбинации замка. 11. Замок по п.9 или 10, отличающийся тем, что указанный цилиндровый замок включает штырьки запорной детали, которые помещают с возможностью скольжения в указанной запорной детали и отлаживают для перемещения в сторону штырьков приводного механизма, которые помещают в отверстия,изготовленные в корпусе цилиндрового замка, а указанный элемент комбинации ключа приспосабливают для сжатия элемента комбинации замка, расположенного в указанной запорной детали. 12. Замок по любому из пп.9-11, отличающийся тем, что определение боковой поверхности, из которой выступает элемент комбинации ключа, осуществляется автоматически за счет положения элемента комбинации замка. 13. Замок по п.10, отличающийся тем, что, когда ключ перемещается линейно через указанную канавку для ключа, элемент комбинации ключа перемещается радиально, так как он вращается вокруг указанной оси вращения. 14. Замок по любому из пп.9-13, включающий различные противоположно ориентированные элементы комбинации ключа.
