Контейнер с шарнирной крышкой и выдвижным элементом

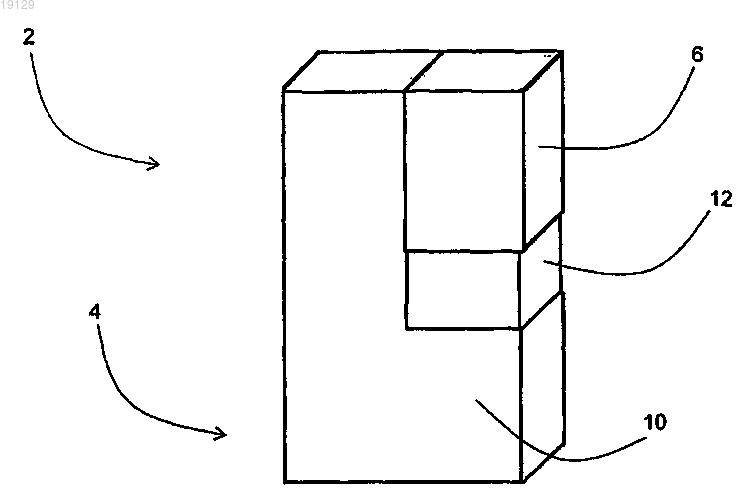

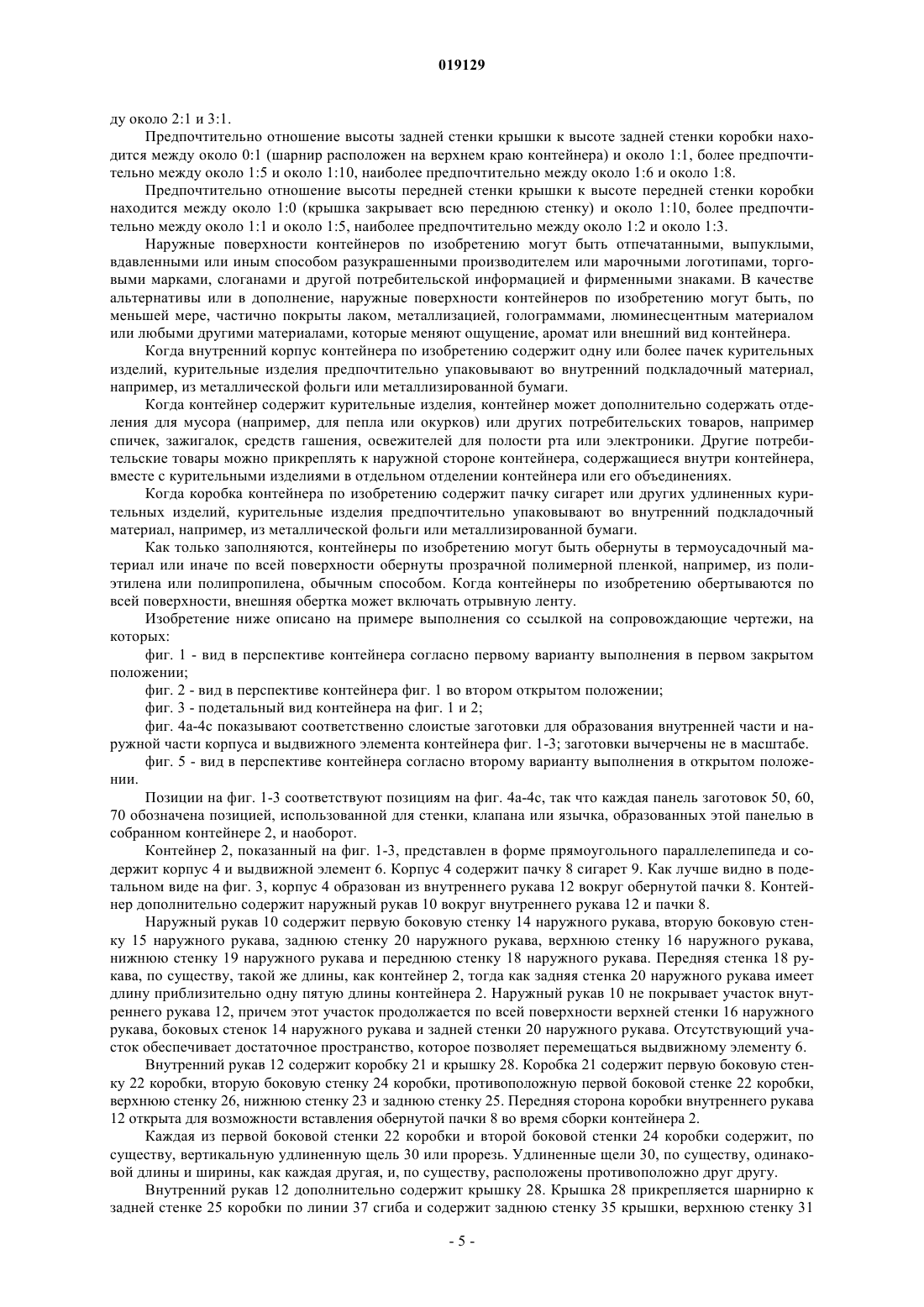

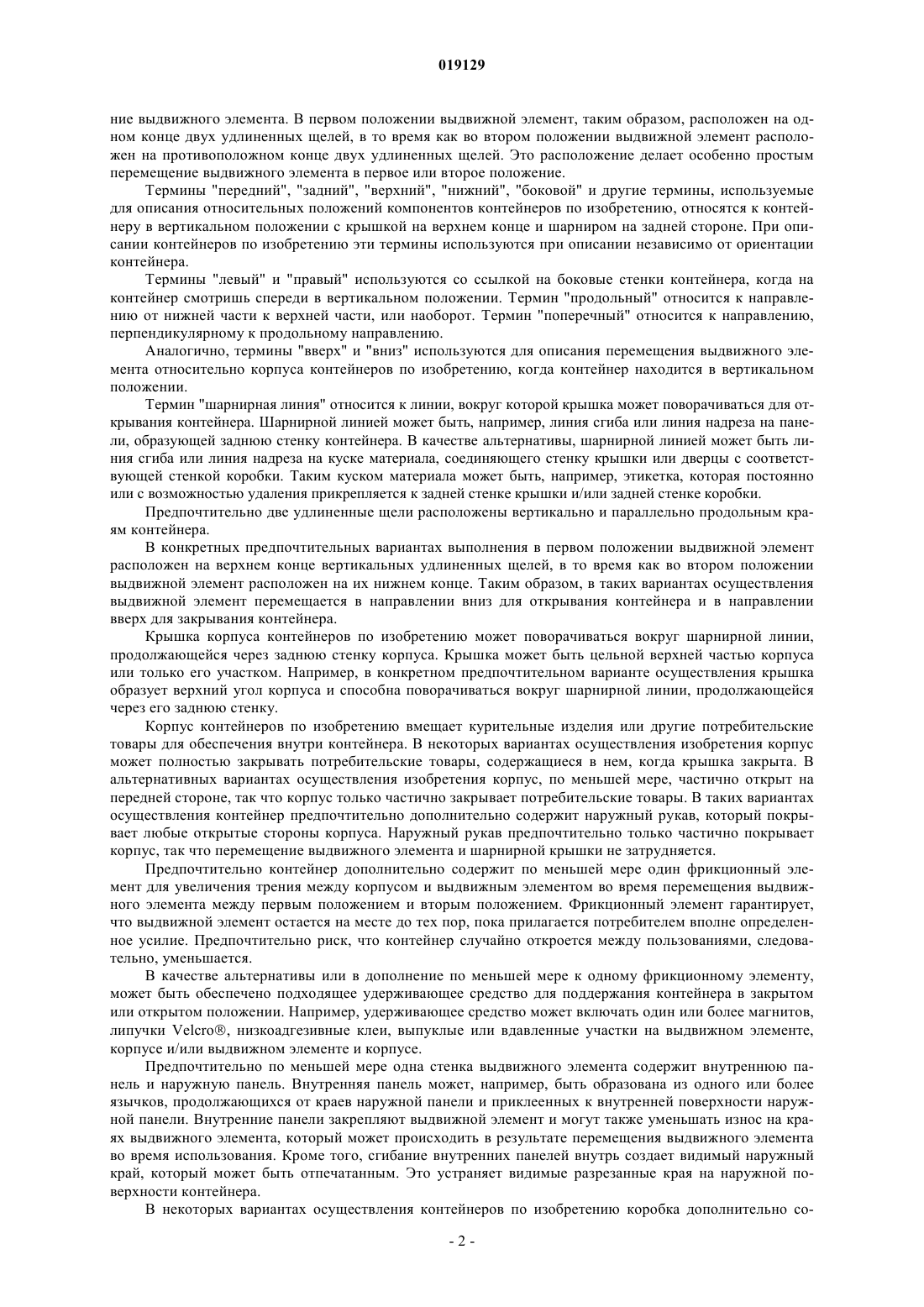

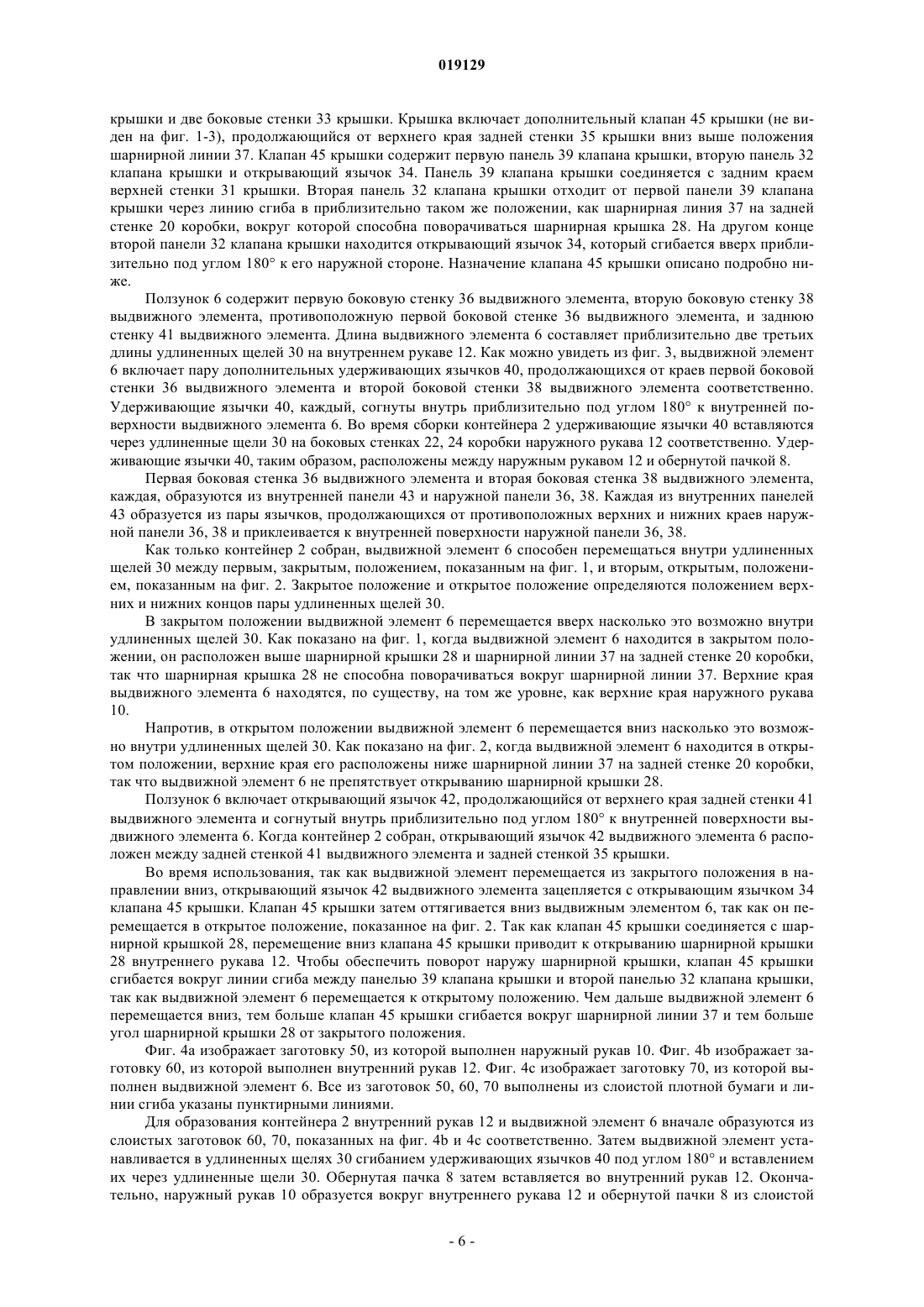

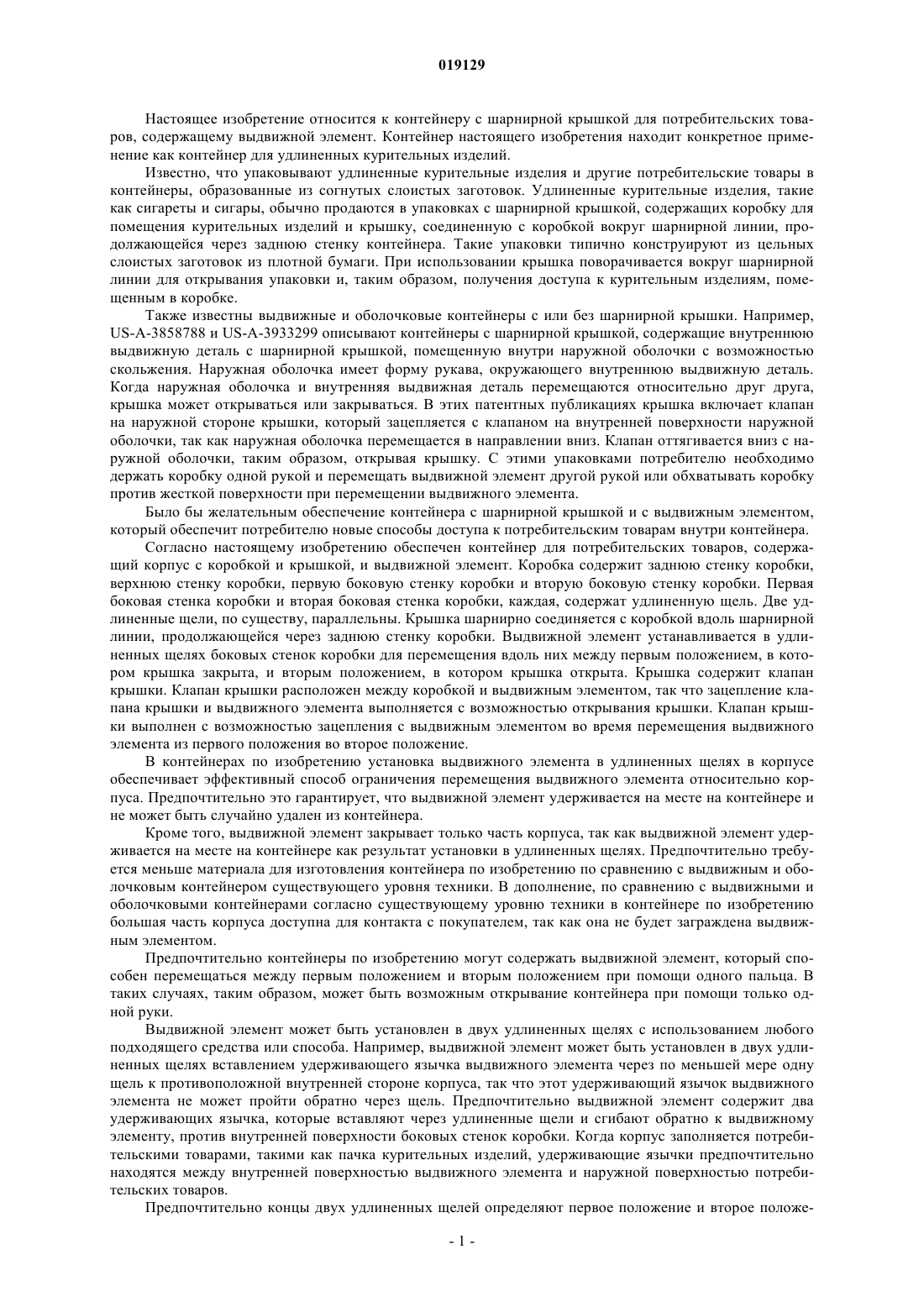

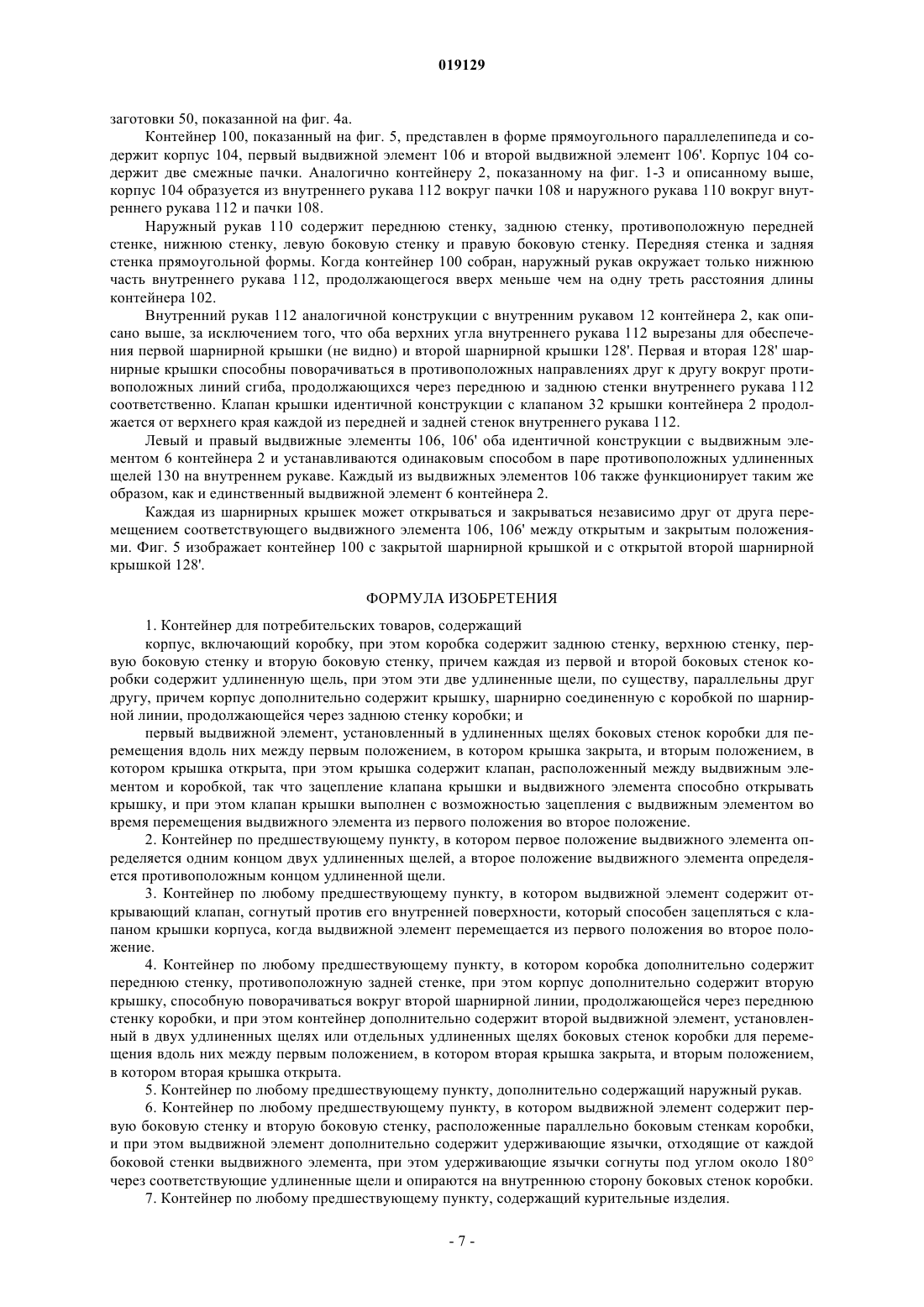

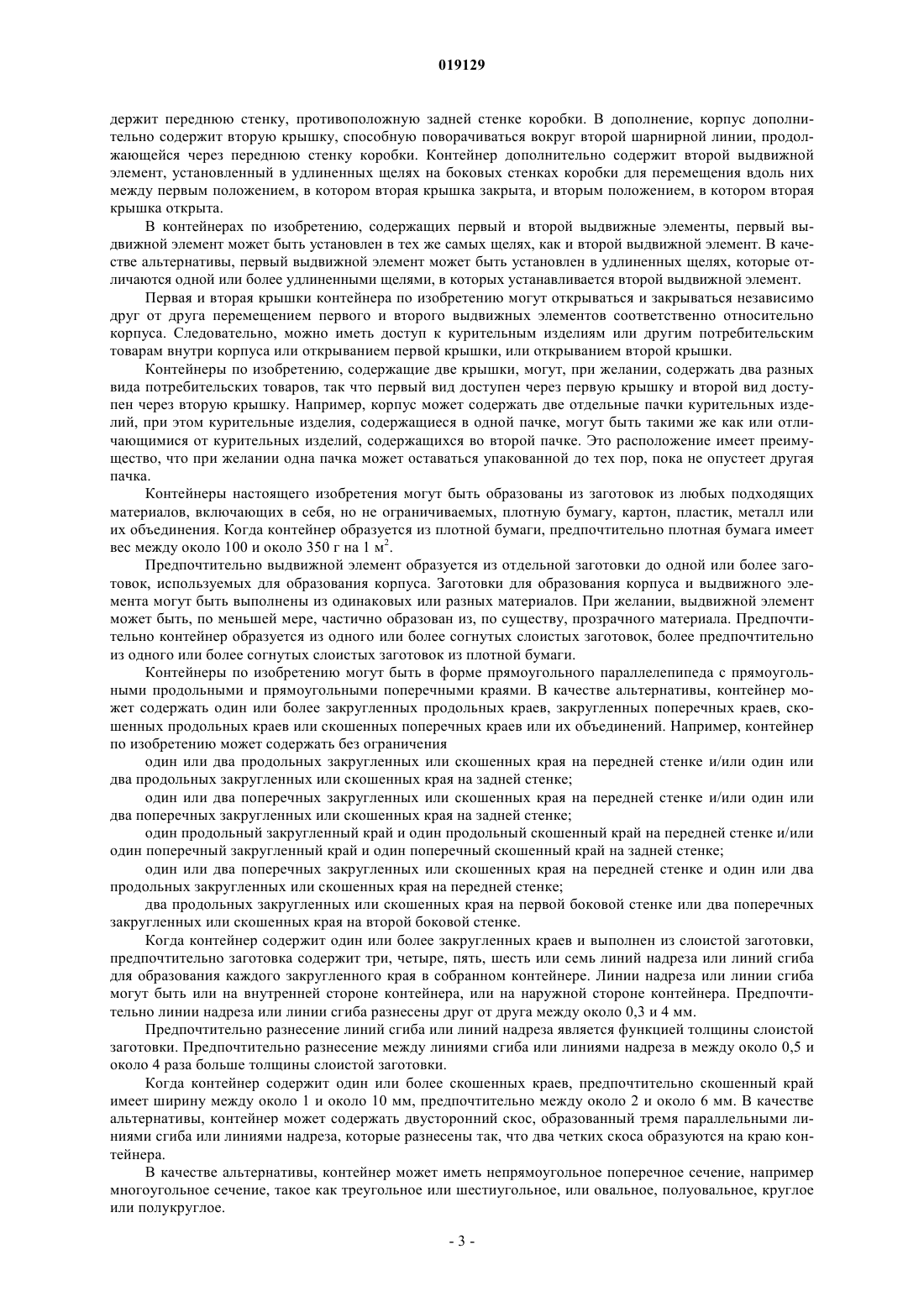

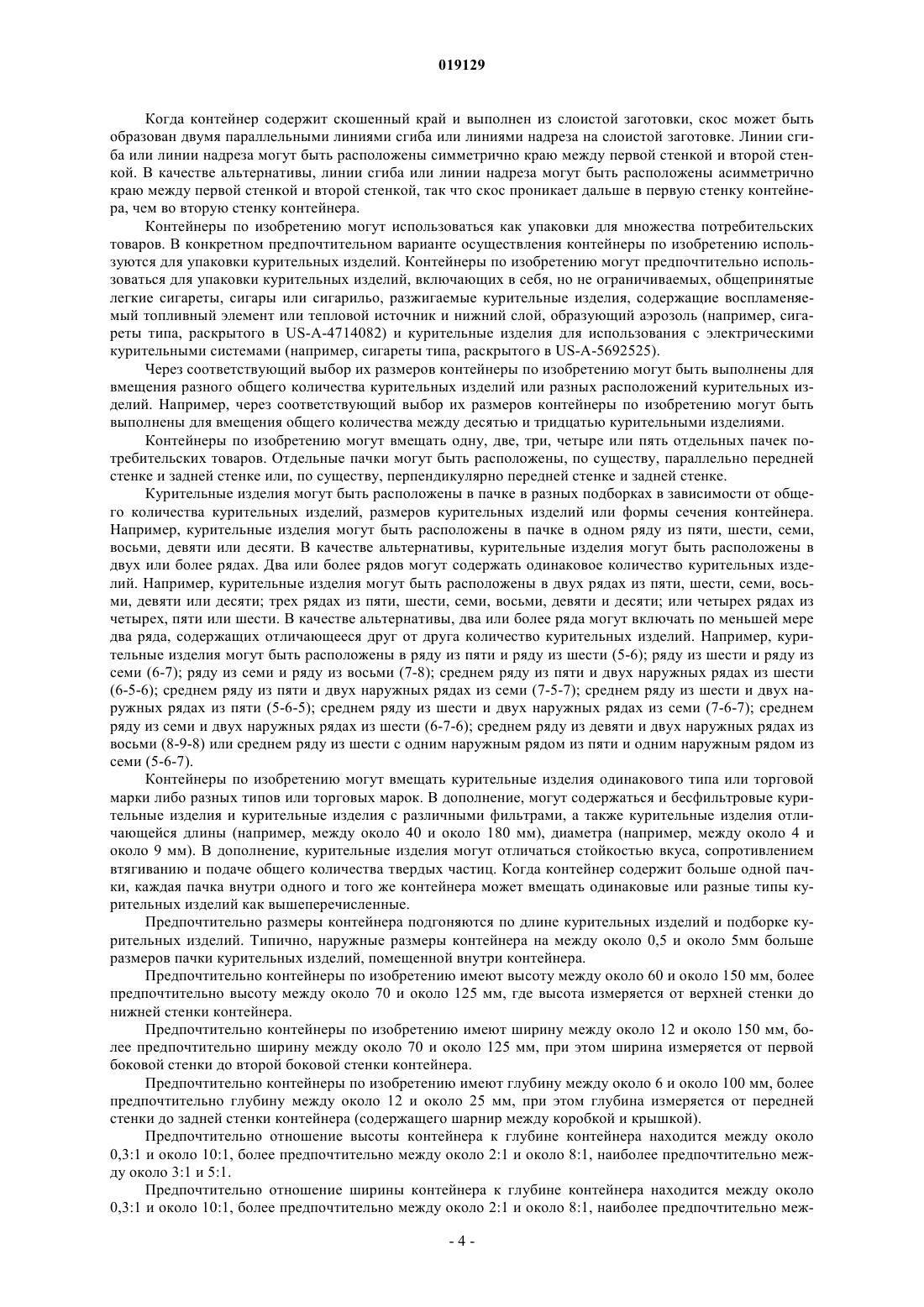

(6). Корпус (4) содержит коробку (21) и крышку (28), шарнирно соединенную с коробкой (21) по шарнирной линии (37), продолжающейся через заднюю стенку (25) коробки. Каждая боковая стенка (22, 24) коробки (21) включает удлиненную щель (30), при этом две удлиненные щели(30), по существу, параллельны друг другу. Первый выдвижной элемент (6) устанавливается в удлиненных щелях (30) боковых стенок (22, 24) коробки для перемещения вдоль них между первым положением, в котором крышка (28) закрыта, и вторым положением, в котором крышка(28) открыта. Крышка содержит клапан (45) крышки, который расположен между выдвижным элементом (6) и коробкой (21), так что зацепление клапана (45) крышки и выдвижного элемента(6) выполняется с возможностью открывания крышки (21), при этом клапан (45) крышки выполнен с возможностью зацепления с выдвижным элементом (6) во время перемещения выдвижного элемента из первого положения во второе положение.(71)(73) Заявитель и патентовладелец: ФИЛИП МОРРИС ПРОДАКТС С.А. Настоящее изобретение относится к контейнеру с шарнирной крышкой для потребительских товаров, содержащему выдвижной элемент. Контейнер настоящего изобретения находит конкретное применение как контейнер для удлиненных курительных изделий. Известно, что упаковывают удлиненные курительные изделия и другие потребительские товары в контейнеры, образованные из согнутых слоистых заготовок. Удлиненные курительные изделия, такие как сигареты и сигары, обычно продаются в упаковках с шарнирной крышкой, содержащих коробку для помещения курительных изделий и крышку, соединенную с коробкой вокруг шарнирной линии, продолжающейся через заднюю стенку контейнера. Такие упаковки типично конструируют из цельных слоистых заготовок из плотной бумаги. При использовании крышка поворачивается вокруг шарнирной линии для открывания упаковки и, таким образом, получения доступа к курительным изделиям, помещенным в коробке. Также известны выдвижные и оболочковые контейнеры с или без шарнирной крышки. Например,US-A-3858788 и US-A-3933299 описывают контейнеры с шарнирной крышкой, содержащие внутреннюю выдвижную деталь с шарнирной крышкой, помещенную внутри наружной оболочки с возможностью скольжения. Наружная оболочка имеет форму рукава, окружающего внутреннюю выдвижную деталь. Когда наружная оболочка и внутренняя выдвижная деталь перемещаются относительно друг друга,крышка может открываться или закрываться. В этих патентных публикациях крышка включает клапан на наружной стороне крышки, который зацепляется с клапаном на внутренней поверхности наружной оболочки, так как наружная оболочка перемещается в направлении вниз. Клапан оттягивается вниз с наружной оболочки, таким образом, открывая крышку. С этими упаковками потребителю необходимо держать коробку одной рукой и перемещать выдвижной элемент другой рукой или обхватывать коробку против жесткой поверхности при перемещении выдвижного элемента. Было бы желательным обеспечение контейнера с шарнирной крышкой и с выдвижным элементом,который обеспечит потребителю новые способы доступа к потребительским товарам внутри контейнера. Согласно настоящему изобретению обеспечен контейнер для потребительских товаров, содержащий корпус с коробкой и крышкой, и выдвижной элемент. Коробка содержит заднюю стенку коробки,верхнюю стенку коробки, первую боковую стенку коробки и вторую боковую стенку коробки. Первая боковая стенка коробки и вторая боковая стенка коробки, каждая, содержат удлиненную щель. Две удлиненные щели, по существу, параллельны. Крышка шарнирно соединяется с коробкой вдоль шарнирной линии, продолжающейся через заднюю стенку коробки. Выдвижной элемент устанавливается в удлиненных щелях боковых стенок коробки для перемещения вдоль них между первым положением, в котором крышка закрыта, и вторым положением, в котором крышка открыта. Крышка содержит клапан крышки. Клапан крышки расположен между коробкой и выдвижным элементом, так что зацепление клапана крышки и выдвижного элемента выполняется с возможностью открывания крышки. Клапан крышки выполнен с возможностью зацепления с выдвижным элементом во время перемещения выдвижного элемента из первого положения во второе положение. В контейнерах по изобретению установка выдвижного элемента в удлиненных щелях в корпусе обеспечивает эффективный способ ограничения перемещения выдвижного элемента относительно корпуса. Предпочтительно это гарантирует, что выдвижной элемент удерживается на месте на контейнере и не может быть случайно удален из контейнера. Кроме того, выдвижной элемент закрывает только часть корпуса, так как выдвижной элемент удерживается на месте на контейнере как результат установки в удлиненных щелях. Предпочтительно требуется меньше материала для изготовления контейнера по изобретению по сравнению с выдвижным и оболочковым контейнером существующего уровня техники. В дополнение, по сравнению с выдвижными и оболочковыми контейнерами согласно существующему уровню техники в контейнере по изобретению большая часть корпуса доступна для контакта с покупателем, так как она не будет заграждена выдвижным элементом. Предпочтительно контейнеры по изобретению могут содержать выдвижной элемент, который способен перемещаться между первым положением и вторым положением при помощи одного пальца. В таких случаях, таким образом, может быть возможным открывание контейнера при помощи только одной руки. Выдвижной элемент может быть установлен в двух удлиненных щелях с использованием любого подходящего средства или способа. Например, выдвижной элемент может быть установлен в двух удлиненных щелях вставлением удерживающего язычка выдвижного элемента через по меньшей мере одну щель к противоположной внутренней стороне корпуса, так что этот удерживающий язычок выдвижного элемента не может пройти обратно через щель. Предпочтительно выдвижной элемент содержит два удерживающих язычка, которые вставляют через удлиненные щели и сгибают обратно к выдвижному элементу, против внутренней поверхности боковых стенок коробки. Когда корпус заполняется потребительскими товарами, такими как пачка курительных изделий, удерживающие язычки предпочтительно находятся между внутренней поверхностью выдвижного элемента и наружной поверхностью потребительских товаров. Предпочтительно концы двух удлиненных щелей определяют первое положение и второе положе-1 019129 ние выдвижного элемента. В первом положении выдвижной элемент, таким образом, расположен на одном конце двух удлиненных щелей, в то время как во втором положении выдвижной элемент расположен на противоположном конце двух удлиненных щелей. Это расположение делает особенно простым перемещение выдвижного элемента в первое или второе положение. Термины "передний", "задний", "верхний", "нижний", "боковой" и другие термины, используемые для описания относительных положений компонентов контейнеров по изобретению, относятся к контейнеру в вертикальном положении с крышкой на верхнем конце и шарниром на задней стороне. При описании контейнеров по изобретению эти термины используются при описании независимо от ориентации контейнера. Термины "левый" и "правый" используются со ссылкой на боковые стенки контейнера, когда на контейнер смотришь спереди в вертикальном положении. Термин "продольный" относится к направлению от нижней части к верхней части, или наоборот. Термин "поперечный" относится к направлению,перпендикулярному к продольному направлению. Аналогично, термины "вверх" и "вниз" используются для описания перемещения выдвижного элемента относительно корпуса контейнеров по изобретению, когда контейнер находится в вертикальном положении. Термин "шарнирная линия" относится к линии, вокруг которой крышка может поворачиваться для открывания контейнера. Шарнирной линией может быть, например, линия сгиба или линия надреза на панели, образующей заднюю стенку контейнера. В качестве альтернативы, шарнирной линией может быть линия сгиба или линия надреза на куске материала, соединяющего стенку крышки или дверцы с соответствующей стенкой коробки. Таким куском материала может быть, например, этикетка, которая постоянно или с возможностью удаления прикрепляется к задней стенке крышки и/или задней стенке коробки. Предпочтительно две удлиненные щели расположены вертикально и параллельно продольным краям контейнера. В конкретных предпочтительных вариантах выполнения в первом положении выдвижной элемент расположен на верхнем конце вертикальных удлиненных щелей, в то время как во втором положении выдвижной элемент расположен на их нижнем конце. Таким образом, в таких вариантах осуществления выдвижной элемент перемещается в направлении вниз для открывания контейнера и в направлении вверх для закрывания контейнера. Крышка корпуса контейнеров по изобретению может поворачиваться вокруг шарнирной линии,продолжающейся через заднюю стенку корпуса. Крышка может быть цельной верхней частью корпуса или только его участком. Например, в конкретном предпочтительном варианте осуществления крышка образует верхний угол корпуса и способна поворачиваться вокруг шарнирной линии, продолжающейся через его заднюю стенку. Корпус контейнеров по изобретению вмещает курительные изделия или другие потребительские товары для обеспечения внутри контейнера. В некоторых вариантах осуществления изобретения корпус может полностью закрывать потребительские товары, содержащиеся в нем, когда крышка закрыта. В альтернативных вариантах осуществления изобретения корпус, по меньшей мере, частично открыт на передней стороне, так что корпус только частично закрывает потребительские товары. В таких вариантах осуществления контейнер предпочтительно дополнительно содержит наружный рукав, который покрывает любые открытые стороны корпуса. Наружный рукав предпочтительно только частично покрывает корпус, так что перемещение выдвижного элемента и шарнирной крышки не затрудняется. Предпочтительно контейнер дополнительно содержит по меньшей мере один фрикционный элемент для увеличения трения между корпусом и выдвижным элементом во время перемещения выдвижного элемента между первым положением и вторым положением. Фрикционный элемент гарантирует,что выдвижной элемент остается на месте до тех пор, пока прилагается потребителем вполне определенное усилие. Предпочтительно риск, что контейнер случайно откроется между пользованиями, следовательно, уменьшается. В качестве альтернативы или в дополнение по меньшей мере к одному фрикционному элементу,может быть обеспечено подходящее удерживающее средство для поддержания контейнера в закрытом или открытом положении. Например, удерживающее средство может включать один или более магнитов,липучки Velcro, низкоадгезивные клеи, выпуклые или вдавленные участки на выдвижном элементе,корпусе и/или выдвижном элементе и корпусе. Предпочтительно по меньшей мере одна стенка выдвижного элемента содержит внутреннюю панель и наружную панель. Внутренняя панель может, например, быть образована из одного или более язычков, продолжающихся от краев наружной панели и приклеенных к внутренней поверхности наружной панели. Внутренние панели закрепляют выдвижной элемент и могут также уменьшать износ на краях выдвижного элемента, который может происходить в результате перемещения выдвижного элемента во время использования. Кроме того, сгибание внутренних панелей внутрь создает видимый наружный край, который может быть отпечатанным. Это устраняет видимые разрезанные края на наружной поверхности контейнера. В некоторых вариантах осуществления контейнеров по изобретению коробка дополнительно со-2 019129 держит переднюю стенку, противоположную задней стенке коробки. В дополнение, корпус дополнительно содержит вторую крышку, способную поворачиваться вокруг второй шарнирной линии, продолжающейся через переднюю стенку коробки. Контейнер дополнительно содержит второй выдвижной элемент, установленный в удлиненных щелях на боковых стенках коробки для перемещения вдоль них между первым положением, в котором вторая крышка закрыта, и вторым положением, в котором вторая крышка открыта. В контейнерах по изобретению, содержащих первый и второй выдвижные элементы, первый выдвижной элемент может быть установлен в тех же самых щелях, как и второй выдвижной элемент. В качестве альтернативы, первый выдвижной элемент может быть установлен в удлиненных щелях, которые отличаются одной или более удлиненными щелями, в которых устанавливается второй выдвижной элемент. Первая и вторая крышки контейнера по изобретению могут открываться и закрываться независимо друг от друга перемещением первого и второго выдвижных элементов соответственно относительно корпуса. Следовательно, можно иметь доступ к курительным изделиям или другим потребительским товарам внутри корпуса или открыванием первой крышки, или открыванием второй крышки. Контейнеры по изобретению, содержащие две крышки, могут, при желании, содержать два разных вида потребительских товаров, так что первый вид доступен через первую крышку и второй вид доступен через вторую крышку. Например, корпус может содержать две отдельные пачки курительных изделий, при этом курительные изделия, содержащиеся в одной пачке, могут быть такими же как или отличающимися от курительных изделий, содержащихся во второй пачке. Это расположение имеет преимущество, что при желании одна пачка может оставаться упакованной до тех пор, пока не опустеет другая пачка. Контейнеры настоящего изобретения могут быть образованы из заготовок из любых подходящих материалов, включающих в себя, но не ограничиваемых, плотную бумагу, картон, пластик, металл или их объединения. Когда контейнер образуется из плотной бумаги, предпочтительно плотная бумага имеет вес между около 100 и около 350 г на 1 м 2. Предпочтительно выдвижной элемент образуется из отдельной заготовки до одной или более заготовок, используемых для образования корпуса. Заготовки для образования корпуса и выдвижного элемента могут быть выполнены из одинаковых или разных материалов. При желании, выдвижной элемент может быть, по меньшей мере, частично образован из, по существу, прозрачного материала. Предпочтительно контейнер образуется из одного или более согнутых слоистых заготовок, более предпочтительно из одного или более согнутых слоистых заготовок из плотной бумаги. Контейнеры по изобретению могут быть в форме прямоугольного параллелепипеда с прямоугольными продольными и прямоугольными поперечными краями. В качестве альтернативы, контейнер может содержать один или более закругленных продольных краев, закругленных поперечных краев, скошенных продольных краев или скошенных поперечных краев или их объединений. Например, контейнер по изобретению может содержать без ограничения один или два продольных закругленных или скошенных края на передней стенке и/или один или два продольных закругленных или скошенных края на задней стенке; один или два поперечных закругленных или скошенных края на передней стенке и/или один или два поперечных закругленных или скошенных края на задней стенке; один продольный закругленный край и один продольный скошенный край на передней стенке и/или один поперечный закругленный край и один поперечный скошенный край на задней стенке; один или два поперечных закругленных или скошенных края на передней стенке и один или два продольных закругленных или скошенных края на передней стенке; два продольных закругленных или скошенных края на первой боковой стенке или два поперечных закругленных или скошенных края на второй боковой стенке. Когда контейнер содержит один или более закругленных краев и выполнен из слоистой заготовки,предпочтительно заготовка содержит три, четыре, пять, шесть или семь линий надреза или линий сгиба для образования каждого закругленного края в собранном контейнере. Линии надреза или линии сгиба могут быть или на внутренней стороне контейнера, или на наружной стороне контейнера. Предпочтительно линии надреза или линии сгиба разнесены друг от друга между около 0,3 и 4 мм. Предпочтительно разнесение линий сгиба или линий надреза является функцией толщины слоистой заготовки. Предпочтительно разнесение между линиями сгиба или линиями надреза в между около 0,5 и около 4 раза больше толщины слоистой заготовки. Когда контейнер содержит один или более скошенных краев, предпочтительно скошенный край имеет ширину между около 1 и около 10 мм, предпочтительно между около 2 и около 6 мм. В качестве альтернативы, контейнер может содержать двусторонний скос, образованный тремя параллельными линиями сгиба или линиями надреза, которые разнесены так, что два четких скоса образуются на краю контейнера. В качестве альтернативы, контейнер может иметь непрямоугольное поперечное сечение, например многоугольное сечение, такое как треугольное или шестиугольное, или овальное, полуовальное, круглое или полукруглое. Когда контейнер содержит скошенный край и выполнен из слоистой заготовки, скос может быть образован двумя параллельными линиями сгиба или линиями надреза на слоистой заготовке. Линии сгиба или линии надреза могут быть расположены симметрично краю между первой стенкой и второй стенкой. В качестве альтернативы, линии сгиба или линии надреза могут быть расположены асимметрично краю между первой стенкой и второй стенкой, так что скос проникает дальше в первую стенку контейнера, чем во вторую стенку контейнера. Контейнеры по изобретению могут использоваться как упаковки для множества потребительских товаров. В конкретном предпочтительном варианте осуществления контейнеры по изобретению используются для упаковки курительных изделий. Контейнеры по изобретению могут предпочтительно использоваться для упаковки курительных изделий, включающих в себя, но не ограничиваемых, общепринятые легкие сигареты, сигары или сигарильо, разжигаемые курительные изделия, содержащие воспламеняемый топливный элемент или тепловой источник и нижний слой, образующий аэрозоль (например, сигареты типа, раскрытого в US-A-4714082) и курительные изделия для использования с электрическими курительными системами (например, сигареты типа, раскрытого в US-A-5692525). Через соответствующий выбор их размеров контейнеры по изобретению могут быть выполнены для вмещения разного общего количества курительных изделий или разных расположений курительных изделий. Например, через соответствующий выбор их размеров контейнеры по изобретению могут быть выполнены для вмещения общего количества между десятью и тридцатью курительными изделиями. Контейнеры по изобретению могут вмещать одну, две, три, четыре или пять отдельных пачек потребительских товаров. Отдельные пачки могут быть расположены, по существу, параллельно передней стенке и задней стенке или, по существу, перпендикулярно передней стенке и задней стенке. Курительные изделия могут быть расположены в пачке в разных подборках в зависимости от общего количества курительных изделий, размеров курительных изделий или формы сечения контейнера. Например, курительные изделия могут быть расположены в пачке в одном ряду из пяти, шести, семи,восьми, девяти или десяти. В качестве альтернативы, курительные изделия могут быть расположены в двух или более рядах. Два или более рядов могут содержать одинаковое количество курительных изделий. Например, курительные изделия могут быть расположены в двух рядах из пяти, шести, семи, восьми, девяти или десяти; трех рядах из пяти, шести, семи, восьми, девяти и десяти; или четырех рядах из четырех, пяти или шести. В качестве альтернативы, два или более ряда могут включать по меньшей мере два ряда, содержащих отличающееся друг от друга количество курительных изделий. Например, курительные изделия могут быть расположены в ряду из пяти и ряду из шести (5-6); ряду из шести и ряду из семи (6-7); ряду из семи и ряду из восьми (7-8); среднем ряду из пяти и двух наружных рядах из шести(6-5-6); среднем ряду из пяти и двух наружных рядах из семи (7-5-7); среднем ряду из шести и двух наружных рядах из пяти (5-6-5); среднем ряду из шести и двух наружных рядах из семи (7-6-7); среднем ряду из семи и двух наружных рядах из шести (6-7-6); среднем ряду из девяти и двух наружных рядах из восьми (8-9-8) или среднем ряду из шести с одним наружным рядом из пяти и одним наружным рядом из семи (5-6-7). Контейнеры по изобретению могут вмещать курительные изделия одинакового типа или торговой марки либо разных типов или торговых марок. В дополнение, могут содержаться и бесфильтровые курительные изделия и курительные изделия с различными фильтрами, а также курительные изделия отличающейся длины (например, между около 40 и около 180 мм), диаметра (например, между около 4 и около 9 мм). В дополнение, курительные изделия могут отличаться стойкостью вкуса, сопротивлением втягиванию и подаче общего количества твердых частиц. Когда контейнер содержит больше одной пачки, каждая пачка внутри одного и того же контейнера может вмещать одинаковые или разные типы курительных изделий как вышеперечисленные. Предпочтительно размеры контейнера подгоняются по длине курительных изделий и подборке курительных изделий. Типично, наружные размеры контейнера на между около 0,5 и около 5 мм больше размеров пачки курительных изделий, помещенной внутри контейнера. Предпочтительно контейнеры по изобретению имеют высоту между около 60 и около 150 мм, более предпочтительно высоту между около 70 и около 125 мм, где высота измеряется от верхней стенки до нижней стенки контейнера. Предпочтительно контейнеры по изобретению имеют ширину между около 12 и около 150 мм, более предпочтительно ширину между около 70 и около 125 мм, при этом ширина измеряется от первой боковой стенки до второй боковой стенки контейнера. Предпочтительно контейнеры по изобретению имеют глубину между около 6 и около 100 мм, более предпочтительно глубину между около 12 и около 25 мм, при этом глубина измеряется от передней стенки до задней стенки контейнера (содержащего шарнир между коробкой и крышкой). Предпочтительно отношение высоты контейнера к глубине контейнера находится между около 0,3:1 и около 10:1, более предпочтительно между около 2:1 и около 8:1, наиболее предпочтительно между около 3:1 и 5:1. Предпочтительно отношение ширины контейнера к глубине контейнера находится между около 0,3:1 и около 10:1, более предпочтительно между около 2:1 и около 8:1, наиболее предпочтительно меж-4 019129 ду около 2:1 и 3:1. Предпочтительно отношение высоты задней стенки крышки к высоте задней стенки коробки находится между около 0:1 (шарнир расположен на верхнем краю контейнера) и около 1:1, более предпочтительно между около 1:5 и около 1:10, наиболее предпочтительно между около 1:6 и около 1:8. Предпочтительно отношение высоты передней стенки крышки к высоте передней стенки коробки находится между около 1:0 (крышка закрывает всю переднюю стенку) и около 1:10, более предпочтительно между около 1:1 и около 1:5, наиболее предпочтительно между около 1:2 и около 1:3. Наружные поверхности контейнеров по изобретению могут быть отпечатанными, выпуклыми,вдавленными или иным способом разукрашенными производителем или марочными логотипами, торговыми марками, слоганами и другой потребительской информацией и фирменными знаками. В качестве альтернативы или в дополнение, наружные поверхности контейнеров по изобретению могут быть, по меньшей мере, частично покрыты лаком, металлизацией, голограммами, люминесцентным материалом или любыми другими материалами, которые меняют ощущение, аромат или внешний вид контейнера. Когда внутренний корпус контейнера по изобретению содержит одну или более пачек курительных изделий, курительные изделия предпочтительно упаковывают во внутренний подкладочный материал,например, из металлической фольги или металлизированной бумаги. Когда контейнер содержит курительные изделия, контейнер может дополнительно содержать отделения для мусора (например, для пепла или окурков) или других потребительских товаров, например спичек, зажигалок, средств гашения, освежителей для полости рта или электроники. Другие потребительские товары можно прикреплять к наружной стороне контейнера, содержащиеся внутри контейнера,вместе с курительными изделиями в отдельном отделении контейнера или его объединениях. Когда коробка контейнера по изобретению содержит пачку сигарет или других удлиненных курительных изделий, курительные изделия предпочтительно упаковывают во внутренний подкладочный материал, например, из металлической фольги или металлизированной бумаги. Как только заполняются, контейнеры по изобретению могут быть обернуты в термоусадочный материал или иначе по всей поверхности обернуты прозрачной полимерной пленкой, например, из полиэтилена или полипропилена, обычным способом. Когда контейнеры по изобретению обертываются по всей поверхности, внешняя обертка может включать отрывную ленту. Изобретение ниже описано на примере выполнения со ссылкой на сопровождающие чертежи, на которых: фиг. 1 - вид в перспективе контейнера согласно первому варианту выполнения в первом закрытом положении; фиг. 2 - вид в перспективе контейнера фиг. 1 во втором открытом положении; фиг. 3 - подетальный вид контейнера на фиг. 1 и 2; фиг. 4 а-4 с показывают соответственно слоистые заготовки для образования внутренней части и наружной части корпуса и выдвижного элемента контейнера фиг. 1-3; заготовки вычерчены не в масштабе. фиг. 5 - вид в перспективе контейнера согласно второму варианту выполнения в открытом положении. Позиции на фиг. 1-3 соответствуют позициям на фиг. 4 а-4 с, так что каждая панель заготовок 50, 60,70 обозначена позицией, использованной для стенки, клапана или язычка, образованных этой панелью в собранном контейнере 2, и наоборот. Контейнер 2, показанный на фиг. 1-3, представлен в форме прямоугольного параллелепипеда и содержит корпус 4 и выдвижной элемент 6. Корпус 4 содержит пачку 8 сигарет 9. Как лучше видно в подетальном виде на фиг. 3, корпус 4 образован из внутреннего рукава 12 вокруг обернутой пачки 8. Контейнер дополнительно содержит наружный рукав 10 вокруг внутреннего рукава 12 и пачки 8. Наружный рукав 10 содержит первую боковую стенку 14 наружного рукава, вторую боковую стенку 15 наружного рукава, заднюю стенку 20 наружного рукава, верхнюю стенку 16 наружного рукава,нижнюю стенку 19 наружного рукава и переднюю стенку 18 наружного рукава. Передняя стенка 18 рукава, по существу, такой же длины, как контейнер 2, тогда как задняя стенка 20 наружного рукава имеет длину приблизительно одну пятую длины контейнера 2. Наружный рукав 10 не покрывает участок внутреннего рукава 12, причем этот участок продолжается по всей поверхности верхней стенки 16 наружного рукава, боковых стенок 14 наружного рукава и задней стенки 20 наружного рукава. Отсутствующий участок обеспечивает достаточное пространство, которое позволяет перемещаться выдвижному элементу 6. Внутренний рукав 12 содержит коробку 21 и крышку 28. Коробка 21 содержит первую боковую стенку 22 коробки, вторую боковую стенку 24 коробки, противоположную первой боковой стенке 22 коробки,верхнюю стенку 26, нижнюю стенку 23 и заднюю стенку 25. Передняя сторона коробки внутреннего рукава 12 открыта для возможности вставления обернутой пачки 8 во время сборки контейнера 2. Каждая из первой боковой стенки 22 коробки и второй боковой стенки 24 коробки содержит, по существу, вертикальную удлиненную щель 30 или прорезь. Удлиненные щели 30, по существу, одинаковой длины и ширины, как каждая другая, и, по существу, расположены противоположно друг другу. Внутренний рукав 12 дополнительно содержит крышку 28. Крышка 28 прикрепляется шарнирно к задней стенке 25 коробки по линии 37 сгиба и содержит заднюю стенку 35 крышки, верхнюю стенку 31 крышки и две боковые стенки 33 крышки. Крышка включает дополнительный клапан 45 крышки (не виден на фиг. 1-3), продолжающийся от верхнего края задней стенки 35 крышки вниз выше положения шарнирной линии 37. Клапан 45 крышки содержит первую панель 39 клапана крышки, вторую панель 32 клапана крышки и открывающий язычок 34. Панель 39 клапана крышки соединяется с задним краем верхней стенки 31 крышки. Вторая панель 32 клапана крышки отходит от первой панели 39 клапана крышки через линию сгиба в приблизительно таком же положении, как шарнирная линия 37 на задней стенке 20 коробки, вокруг которой способна поворачиваться шарнирная крышка 28. На другом конце второй панели 32 клапана крышки находится открывающий язычок 34, который сгибается вверх приблизительно под углом 180 к его наружной стороне. Назначение клапана 45 крышки описано подробно ниже. Ползунок 6 содержит первую боковую стенку 36 выдвижного элемента, вторую боковую стенку 38 выдвижного элемента, противоположную первой боковой стенке 36 выдвижного элемента, и заднюю стенку 41 выдвижного элемента. Длина выдвижного элемента 6 составляет приблизительно две третьих длины удлиненных щелей 30 на внутреннем рукаве 12. Как можно увидеть из фиг. 3, выдвижной элемент 6 включает пару дополнительных удерживающих язычков 40, продолжающихся от краев первой боковой стенки 36 выдвижного элемента и второй боковой стенки 38 выдвижного элемента соответственно. Удерживающие язычки 40, каждый, согнуты внутрь приблизительно под углом 180 к внутренней поверхности выдвижного элемента 6. Во время сборки контейнера 2 удерживающие язычки 40 вставляются через удлиненные щели 30 на боковых стенках 22, 24 коробки наружного рукава 12 соответственно. Удерживающие язычки 40, таким образом, расположены между наружным рукавом 12 и обернутой пачкой 8. Первая боковая стенка 36 выдвижного элемента и вторая боковая стенка 38 выдвижного элемента,каждая, образуются из внутренней панели 43 и наружной панели 36, 38. Каждая из внутренних панелей 43 образуется из пары язычков, продолжающихся от противоположных верхних и нижних краев наружной панели 36, 38 и приклеивается к внутренней поверхности наружной панели 36, 38. Как только контейнер 2 собран, выдвижной элемент 6 способен перемещаться внутри удлиненных щелей 30 между первым, закрытым, положением, показанным на фиг. 1, и вторым, открытым, положением, показанным на фиг. 2. Закрытое положение и открытое положение определяются положением верхних и нижних концов пары удлиненных щелей 30. В закрытом положении выдвижной элемент 6 перемещается вверх насколько это возможно внутри удлиненных щелей 30. Как показано на фиг. 1, когда выдвижной элемент 6 находится в закрытом положении, он расположен выше шарнирной крышки 28 и шарнирной линии 37 на задней стенке 20 коробки,так что шарнирная крышка 28 не способна поворачиваться вокруг шарнирной линии 37. Верхние края выдвижного элемента 6 находятся, по существу, на том же уровне, как верхние края наружного рукава 10. Напротив, в открытом положении выдвижной элемент 6 перемещается вниз насколько это возможно внутри удлиненных щелей 30. Как показано на фиг. 2, когда выдвижной элемент 6 находится в открытом положении, верхние края его расположены ниже шарнирной линии 37 на задней стенке 20 коробки,так что выдвижной элемент 6 не препятствует открыванию шарнирной крышки 28. Ползунок 6 включает открывающий язычок 42, продолжающийся от верхнего края задней стенки 41 выдвижного элемента и согнутый внутрь приблизительно под углом 180 к внутренней поверхности выдвижного элемента 6. Когда контейнер 2 собран, открывающий язычок 42 выдвижного элемента 6 расположен между задней стенкой 41 выдвижного элемента и задней стенкой 35 крышки. Во время использования, так как выдвижной элемент перемещается из закрытого положения в направлении вниз, открывающий язычок 42 выдвижного элемента зацепляется с открывающим язычком 34 клапана 45 крышки. Клапан 45 крышки затем оттягивается вниз выдвижным элементом 6, так как он перемещается в открытое положение, показанное на фиг. 2. Так как клапан 45 крышки соединяется с шарнирной крышкой 28, перемещение вниз клапана 45 крышки приводит к открыванию шарнирной крышки 28 внутреннего рукава 12. Чтобы обеспечить поворот наружу шарнирной крышки, клапан 45 крышки сгибается вокруг линии сгиба между панелью 39 клапана крышки и второй панелью 32 клапана крышки,так как выдвижной элемент 6 перемещается к открытому положению. Чем дальше выдвижной элемент 6 перемещается вниз, тем больше клапан 45 крышки сгибается вокруг шарнирной линии 37 и тем больше угол шарнирной крышки 28 от закрытого положения. Фиг. 4 а изображает заготовку 50, из которой выполнен наружный рукав 10. Фиг. 4b изображает заготовку 60, из которой выполнен внутренний рукав 12. Фиг. 4 с изображает заготовку 70, из которой выполнен выдвижной элемент 6. Все из заготовок 50, 60, 70 выполнены из слоистой плотной бумаги и линии сгиба указаны пунктирными линиями. Для образования контейнера 2 внутренний рукав 12 и выдвижной элемент 6 вначале образуются из слоистых заготовок 60, 70, показанных на фиг. 4b и 4 с соответственно. Затем выдвижной элемент устанавливается в удлиненных щелях 30 сгибанием удерживающих язычков 40 под углом 180 и вставлением их через удлиненные щели 30. Обернутая пачка 8 затем вставляется во внутренний рукав 12. Окончательно, наружный рукав 10 образуется вокруг внутреннего рукава 12 и обернутой пачки 8 из слоистой заготовки 50, показанной на фиг. 4 а. Контейнер 100, показанный на фиг. 5, представлен в форме прямоугольного параллелепипеда и содержит корпус 104, первый выдвижной элемент 106 и второй выдвижной элемент 106'. Корпус 104 содержит две смежные пачки. Аналогично контейнеру 2, показанному на фиг. 1-3 и описанному выше,корпус 104 образуется из внутреннего рукава 112 вокруг пачки 108 и наружного рукава 110 вокруг внутреннего рукава 112 и пачки 108. Наружный рукав 110 содержит переднюю стенку, заднюю стенку, противоположную передней стенке, нижнюю стенку, левую боковую стенку и правую боковую стенку. Передняя стенка и задняя стенка прямоугольной формы. Когда контейнер 100 собран, наружный рукав окружает только нижнюю часть внутреннего рукава 112, продолжающегося вверх меньше чем на одну треть расстояния длины контейнера 102. Внутренний рукав 112 аналогичной конструкции с внутренним рукавом 12 контейнера 2, как описано выше, за исключением того, что оба верхних угла внутреннего рукава 112 вырезаны для обеспечения первой шарнирной крышки (не видно) и второй шарнирной крышки 128'. Первая и вторая 128' шарнирные крышки способны поворачиваться в противоположных направлениях друг к другу вокруг противоположных линий сгиба, продолжающихся через переднюю и заднюю стенки внутреннего рукава 112 соответственно. Клапан крышки идентичной конструкции с клапаном 32 крышки контейнера 2 продолжается от верхнего края каждой из передней и задней стенок внутреннего рукава 112. Левый и правый выдвижные элементы 106, 106' оба идентичной конструкции с выдвижным элементом 6 контейнера 2 и устанавливаются одинаковым способом в паре противоположных удлиненных щелей 130 на внутреннем рукаве. Каждый из выдвижных элементов 106 также функционирует таким же образом, как и единственный выдвижной элемент 6 контейнера 2. Каждая из шарнирных крышек может открываться и закрываться независимо друг от друга перемещением соответствующего выдвижного элемента 106, 106' между открытым и закрытым положениями. Фиг. 5 изображает контейнер 100 с закрытой шарнирной крышкой и с открытой второй шарнирной крышкой 128'. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер для потребительских товаров, содержащий корпус, включающий коробку, при этом коробка содержит заднюю стенку, верхнюю стенку, первую боковую стенку и вторую боковую стенку, причем каждая из первой и второй боковых стенок коробки содержит удлиненную щель, при этом эти две удлиненные щели, по существу, параллельны друг другу, причем корпус дополнительно содержит крышку, шарнирно соединенную с коробкой по шарнирной линии, продолжающейся через заднюю стенку коробки; и первый выдвижной элемент, установленный в удлиненных щелях боковых стенок коробки для перемещения вдоль них между первым положением, в котором крышка закрыта, и вторым положением, в котором крышка открыта, при этом крышка содержит клапан, расположенный между выдвижным элементом и коробкой, так что зацепление клапана крышки и выдвижного элемента способно открывать крышку, и при этом клапан крышки выполнен с возможностью зацепления с выдвижным элементом во время перемещения выдвижного элемента из первого положения во второе положение. 2. Контейнер по предшествующему пункту, в котором первое положение выдвижного элемента определяется одним концом двух удлиненных щелей, а второе положение выдвижного элемента определяется противоположным концом удлиненной щели. 3. Контейнер по любому предшествующему пункту, в котором выдвижной элемент содержит открывающий клапан, согнутый против его внутренней поверхности, который способен зацепляться с клапаном крышки корпуса, когда выдвижной элемент перемещается из первого положения во второе положение. 4. Контейнер по любому предшествующему пункту, в котором коробка дополнительно содержит переднюю стенку, противоположную задней стенке, при этом корпус дополнительно содержит вторую крышку, способную поворачиваться вокруг второй шарнирной линии, продолжающейся через переднюю стенку коробки, и при этом контейнер дополнительно содержит второй выдвижной элемент, установленный в двух удлиненных щелях или отдельных удлиненных щелях боковых стенок коробки для перемещения вдоль них между первым положением, в котором вторая крышка закрыта, и вторым положением,в котором вторая крышка открыта. 5. Контейнер по любому предшествующему пункту, дополнительно содержащий наружный рукав. 6. Контейнер по любому предшествующему пункту, в котором выдвижной элемент содержит первую боковую стенку и вторую боковую стенку, расположенные параллельно боковым стенкам коробки,и при этом выдвижной элемент дополнительно содержит удерживающие язычки, отходящие от каждой боковой стенки выдвижного элемента, при этом удерживающие язычки согнуты под углом около 180 через соответствующие удлиненные щели и опираются на внутреннюю сторону боковых стенок коробки. 7. Контейнер по любому предшествующему пункту, содержащий курительные изделия.
