Система элементов для монтажа интерьерной перегородки

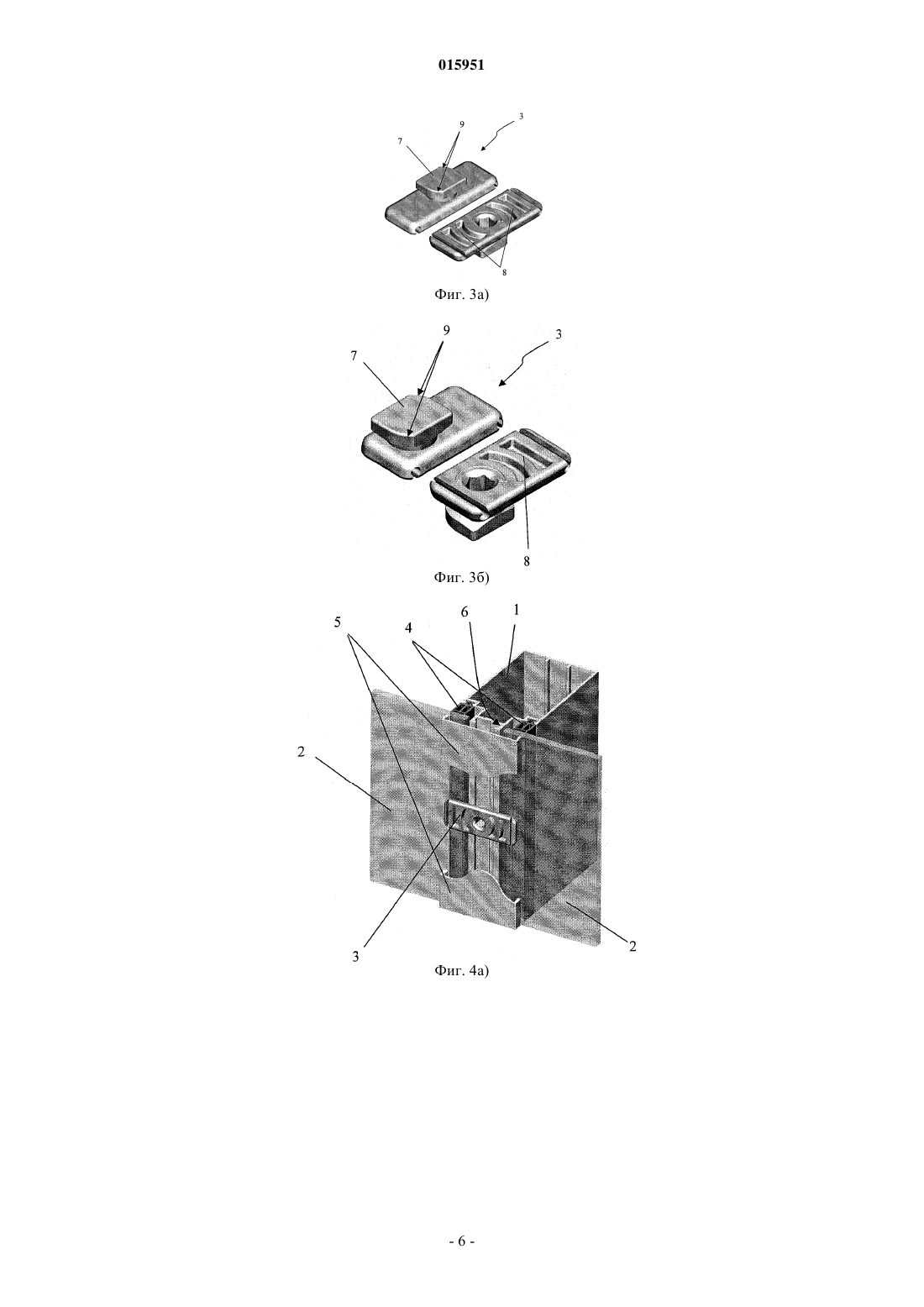

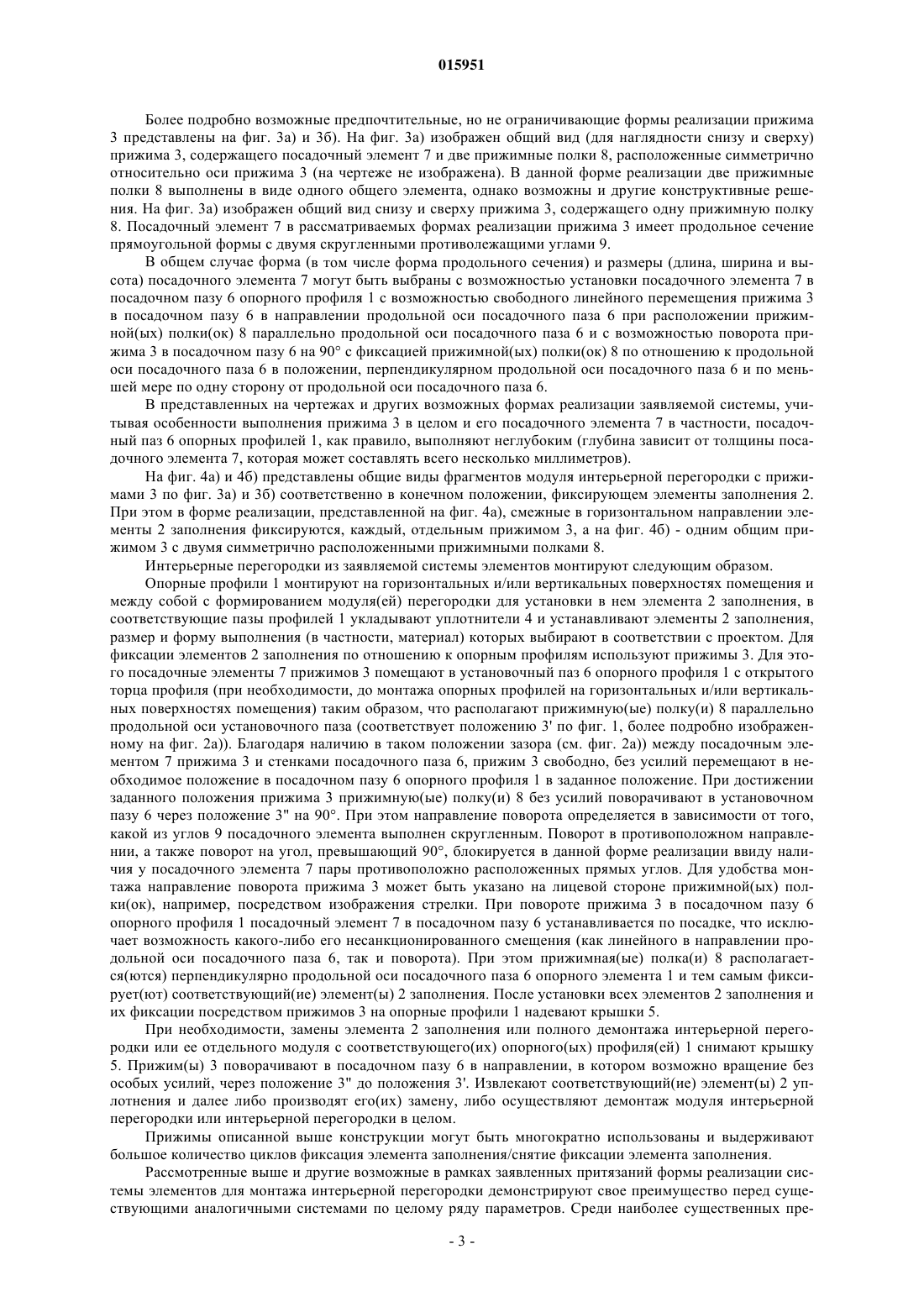

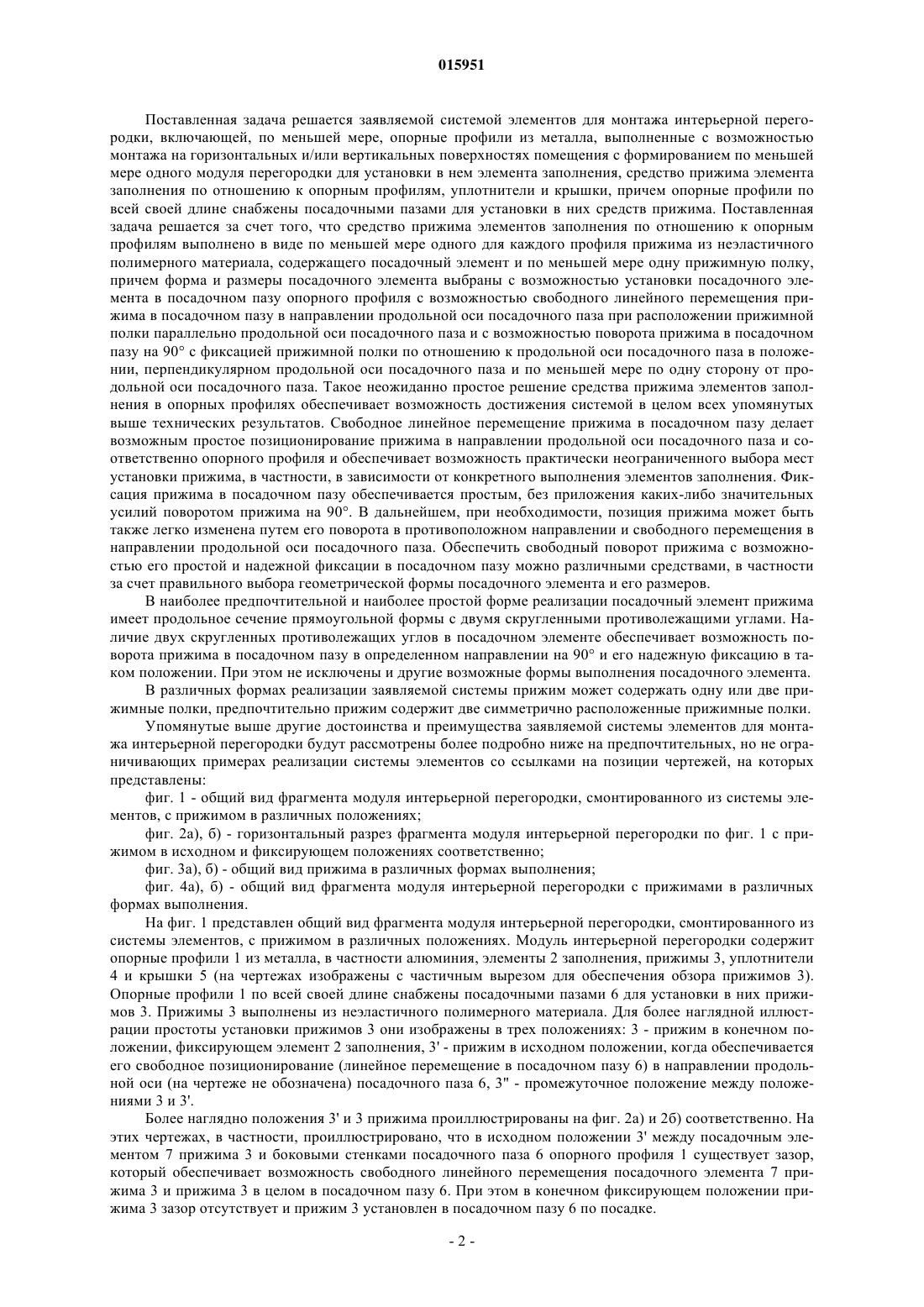

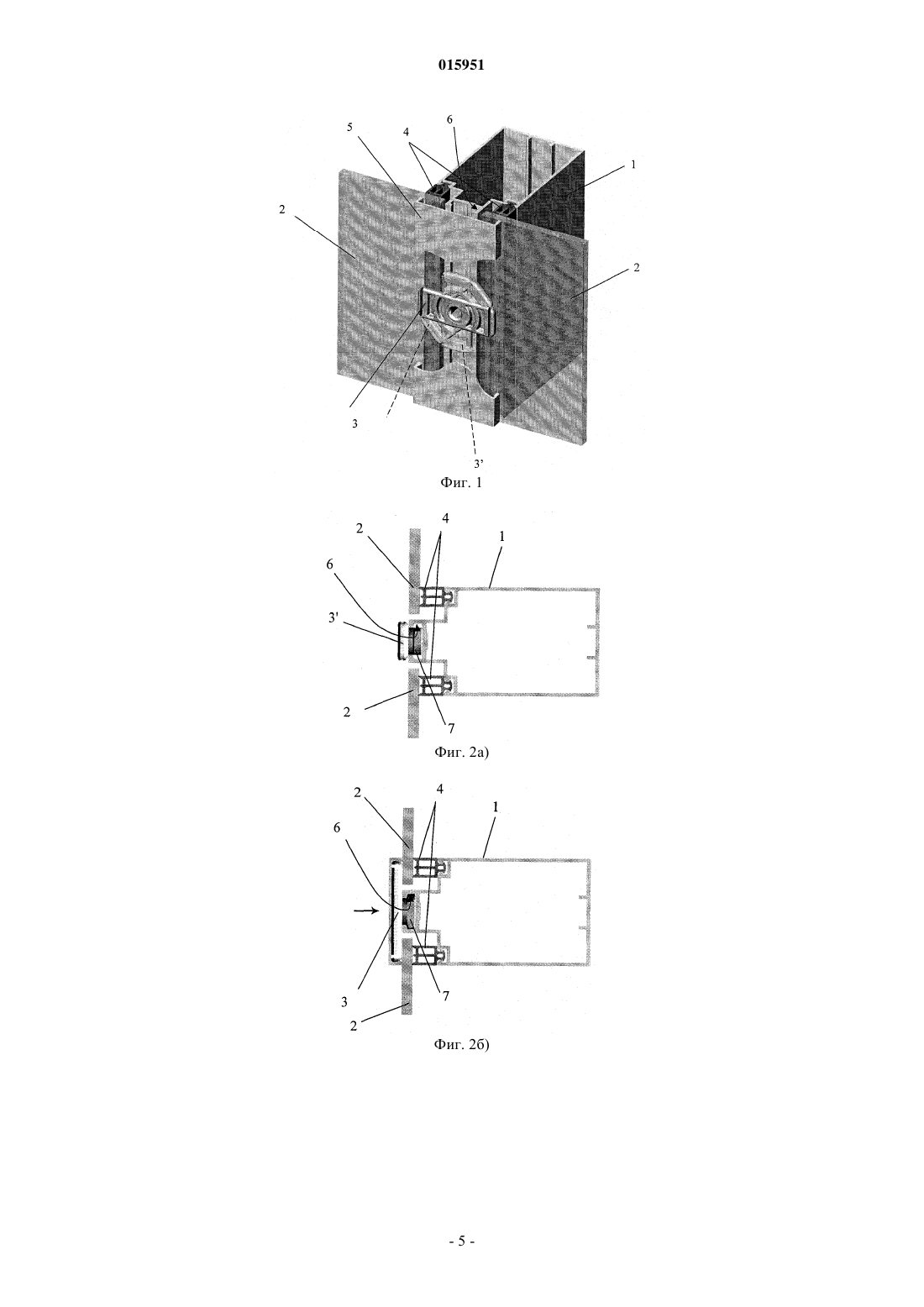

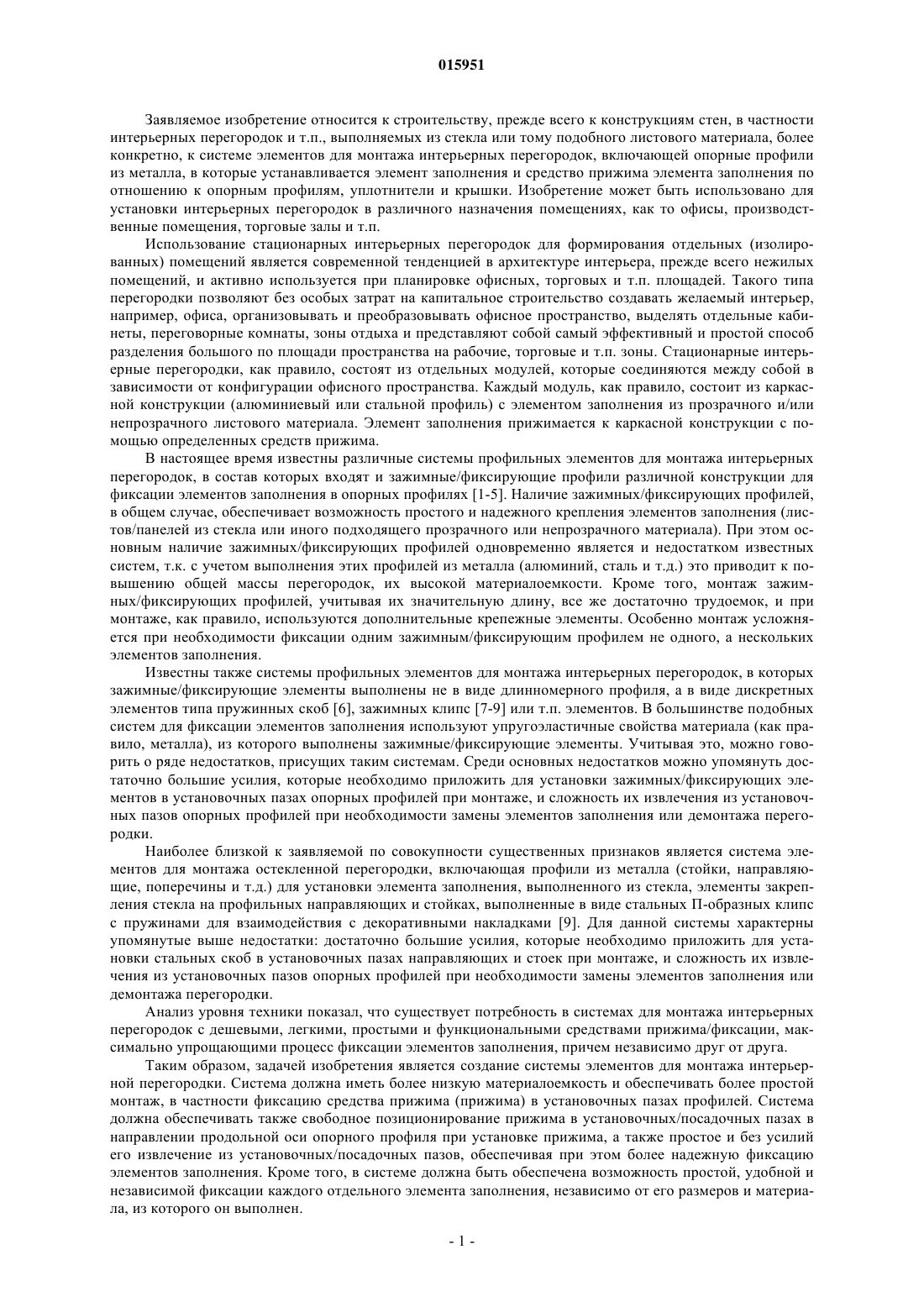

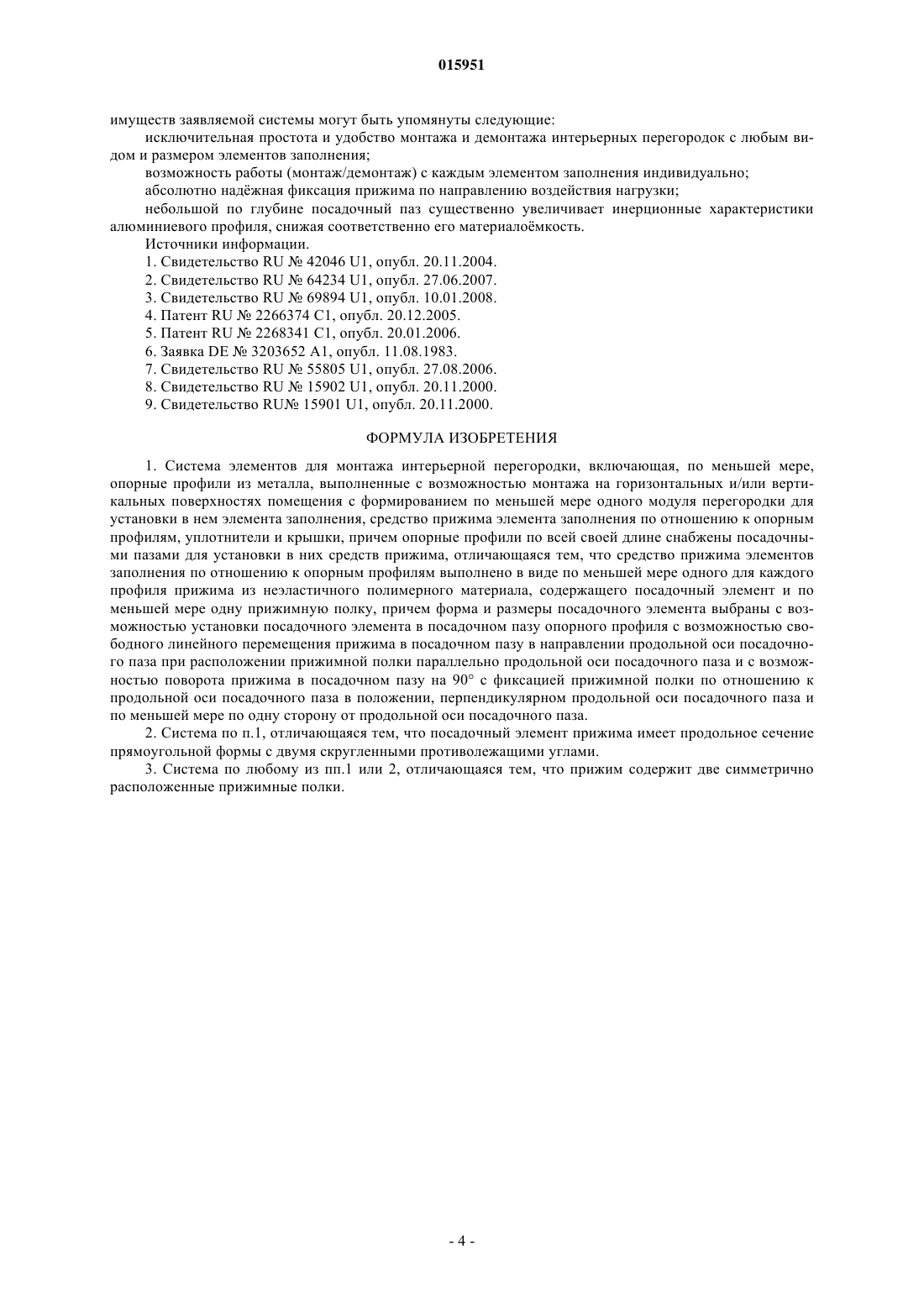

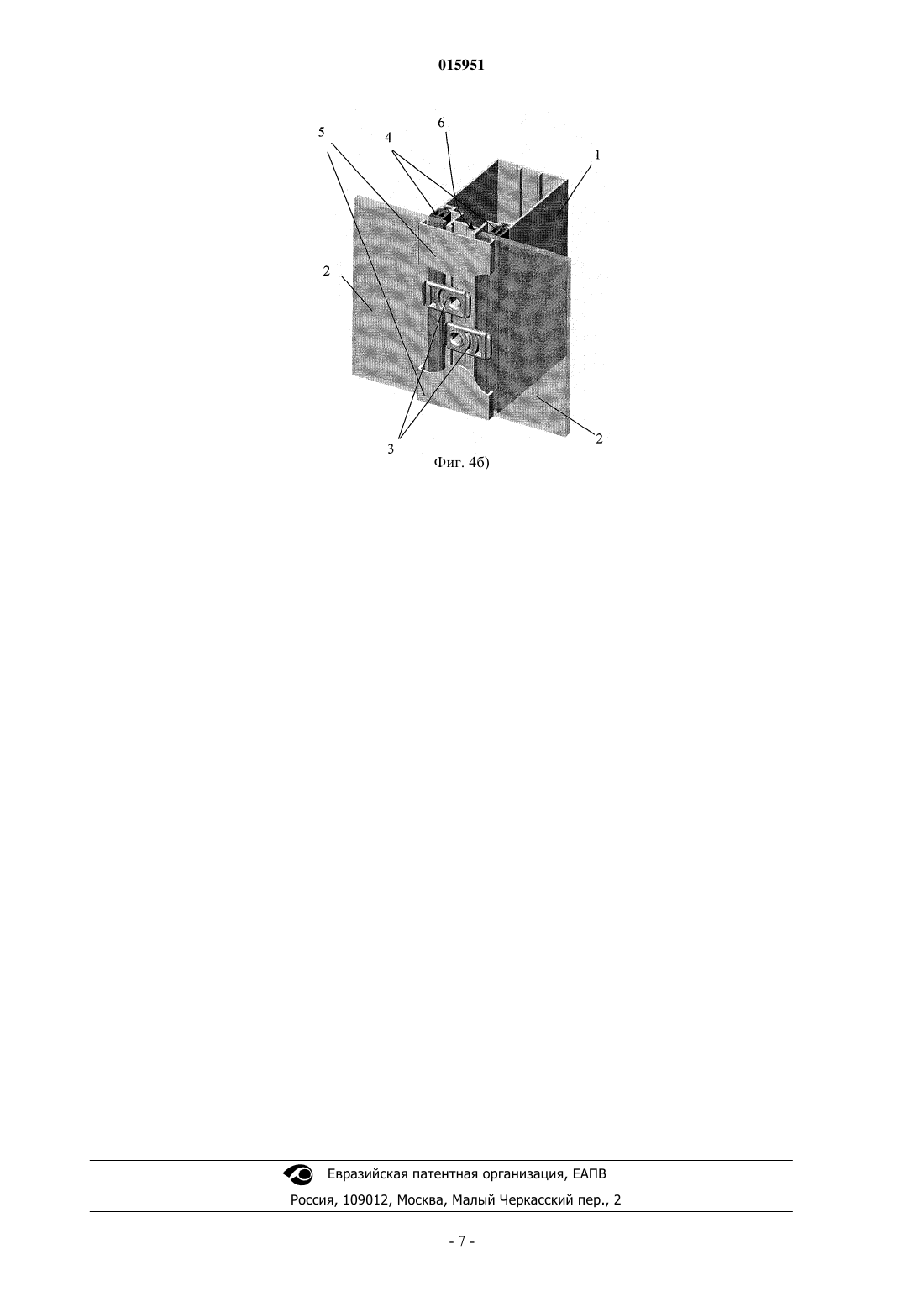

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента СИСТЕМА ЭЛЕМЕНТОВ ДЛЯ МОНТАЖА ИНТЕРЬЕРНОЙ ПЕРЕГОРОДКИ Настоящее изобретение относится к строительству, прежде всего к конструкциям стен, в частности интерьерных перегородок и т.п. Предложена система элементов для монтажа интерьерной перегородки, включающая опорные профили из металла, элементы заполнения, средство прижима элемента заполнения по отношению к опорным профилям, уплотнители и крышки. Средство прижима элементов заполнения по отношению к опорным профилям выполнено в виде по меньшей мере одного для каждого профиля прижима из неэластичного полимерного материала,содержащего посадочный элемент и по меньшей мере одну прижимную полку, причем форма и размеры посадочного элемента выбраны с возможностью установки посадочного элемента в посадочном пазу опорного профиля с возможностью свободного линейного перемещения прижима в посадочном пазу в направлении продольной оси посадочного паза при расположении прижимной полки параллельно продольной оси посадочного паза и с возможностью поворота прижима в посадочном пазу на 90 с фиксацией прижимной полки по отношению к продольной оси посадочного паза в положении, перпендикулярном продольной оси посадочного паза и по меньшей мере по одну сторону от продольной оси посадочного паза. Система обеспечивает исключительную простоту и удобство монтажа и демонтажа интерьерных перегородок с любым видом и размером элементов заполнения, возможность работы (монтаж/демонтаж) с каждым элементом заполнения индивидуально, абсолютно наджную фиксацию прижима по направлению воздействия нагрузки. Будько Андрей Викторович, Роткин Дмитрий Константинович (BY) Беляева Е.Н. (BY) 015951 Заявляемое изобретение относится к строительству, прежде всего к конструкциям стен, в частности интерьерных перегородок и т.п., выполняемых из стекла или тому подобного листового материала, более конкретно, к системе элементов для монтажа интерьерных перегородок, включающей опорные профили из металла, в которые устанавливается элемент заполнения и средство прижима элемента заполнения по отношению к опорным профилям, уплотнители и крышки. Изобретение может быть использовано для установки интерьерных перегородок в различного назначения помещениях, как то офисы, производственные помещения, торговые залы и т.п. Использование стационарных интерьерных перегородок для формирования отдельных (изолированных) помещений является современной тенденцией в архитектуре интерьера, прежде всего нежилых помещений, и активно используется при планировке офисных, торговых и т.п. площадей. Такого типа перегородки позволяют без особых затрат на капитальное строительство создавать желаемый интерьер,например, офиса, организовывать и преобразовывать офисное пространство, выделять отдельные кабинеты, переговорные комнаты, зоны отдыха и представляют собой самый эффективный и простой способ разделения большого по площади пространства на рабочие, торговые и т.п. зоны. Стационарные интерьерные перегородки, как правило, состоят из отдельных модулей, которые соединяются между собой в зависимости от конфигурации офисного пространства. Каждый модуль, как правило, состоит из каркасной конструкции (алюминиевый или стальной профиль) с элементом заполнения из прозрачного и/или непрозрачного листового материала. Элемент заполнения прижимается к каркасной конструкции с помощью определенных средств прижима. В настоящее время известны различные системы профильных элементов для монтажа интерьерных перегородок, в состав которых входят и зажимные/фиксирующие профили различной конструкции для фиксации элементов заполнения в опорных профилях [1-5]. Наличие зажимных/фиксирующих профилей,в общем случае, обеспечивает возможность простого и надежного крепления элементов заполнения (листов/панелей из стекла или иного подходящего прозрачного или непрозрачного материала). При этом основным наличие зажимных/фиксирующих профилей одновременно является и недостатком известных систем, т.к. с учетом выполнения этих профилей из металла (алюминий, сталь и т.д.) это приводит к повышению общей массы перегородок, их высокой материалоемкости. Кроме того, монтаж зажимных/фиксирующих профилей, учитывая их значительную длину, все же достаточно трудоемок, и при монтаже, как правило, используются дополнительные крепежные элементы. Особенно монтаж усложняется при необходимости фиксации одним зажимным/фиксирующим профилем не одного, а нескольких элементов заполнения. Известны также системы профильных элементов для монтажа интерьерных перегородок, в которых зажимные/фиксирующие элементы выполнены не в виде длинномерного профиля, а в виде дискретных элементов типа пружинных скоб [6], зажимных клипс [7-9] или т.п. элементов. В большинстве подобных систем для фиксации элементов заполнения используют упругоэластичные свойства материала (как правило, металла), из которого выполнены зажимные/фиксирующие элементы. Учитывая это, можно говорить о ряде недостатков, присущих таким системам. Среди основных недостатков можно упомянуть достаточно большие усилия, которые необходимо приложить для установки зажимных/фиксирующих элементов в установочных пазах опорных профилей при монтаже, и сложность их извлечения из установочных пазов опорных профилей при необходимости замены элементов заполнения или демонтажа перегородки. Наиболее близкой к заявляемой по совокупности существенных признаков является система элементов для монтажа остекленной перегородки, включающая профили из металла (стойки, направляющие, поперечины и т.д.) для установки элемента заполнения, выполненного из стекла, элементы закрепления стекла на профильных направляющих и стойках, выполненные в виде стальных П-образных клипс с пружинами для взаимодействия с декоративными накладками [9]. Для данной системы характерны упомянутые выше недостатки: достаточно большие усилия, которые необходимо приложить для установки стальных скоб в установочных пазах направляющих и стоек при монтаже, и сложность их извлечения из установочных пазов опорных профилей при необходимости замены элементов заполнения или демонтажа перегородки. Анализ уровня техники показал, что существует потребность в системах для монтажа интерьерных перегородок с дешевыми, легкими, простыми и функциональными средствами прижима/фиксации, максимально упрощающими процесс фиксации элементов заполнения, причем независимо друг от друга. Таким образом, задачей изобретения является создание системы элементов для монтажа интерьерной перегородки. Система должна иметь более низкую материалоемкость и обеспечивать более простой монтаж, в частности фиксацию средства прижима (прижима) в установочных пазах профилей. Система должна обеспечивать также свободное позиционирование прижима в установочных/посадочных пазах в направлении продольной оси опорного профиля при установке прижима, а также простое и без усилий его извлечение из установочных/посадочных пазов, обеспечивая при этом более надежную фиксацию элементов заполнения. Кроме того, в системе должна быть обеспечена возможность простой, удобной и независимой фиксации каждого отдельного элемента заполнения, независимо от его размеров и материала, из которого он выполнен.-1 015951 Поставленная задача решается заявляемой системой элементов для монтажа интерьерной перегородки, включающей, по меньшей мере, опорные профили из металла, выполненные с возможностью монтажа на горизонтальных и/или вертикальных поверхностях помещения с формированием по меньшей мере одного модуля перегородки для установки в нем элемента заполнения, средство прижима элемента заполнения по отношению к опорным профилям, уплотнители и крышки, причем опорные профили по всей своей длине снабжены посадочными пазами для установки в них средств прижима. Поставленная задача решается за счет того, что средство прижима элементов заполнения по отношению к опорным профилям выполнено в виде по меньшей мере одного для каждого профиля прижима из неэластичного полимерного материала, содержащего посадочный элемент и по меньшей мере одну прижимную полку,причем форма и размеры посадочного элемента выбраны с возможностью установки посадочного элемента в посадочном пазу опорного профиля с возможностью свободного линейного перемещения прижима в посадочном пазу в направлении продольной оси посадочного паза при расположении прижимной полки параллельно продольной оси посадочного паза и с возможностью поворота прижима в посадочном пазу на 90 с фиксацией прижимной полки по отношению к продольной оси посадочного паза в положении, перпендикулярном продольной оси посадочного паза и по меньшей мере по одну сторону от продольной оси посадочного паза. Такое неожиданно простое решение средства прижима элементов заполнения в опорных профилях обеспечивает возможность достижения системой в целом всех упомянутых выше технических результатов. Свободное линейное перемещение прижима в посадочном пазу делает возможным простое позиционирование прижима в направлении продольной оси посадочного паза и соответственно опорного профиля и обеспечивает возможность практически неограниченного выбора мест установки прижима, в частности, в зависимости от конкретного выполнения элементов заполнения. Фиксация прижима в посадочном пазу обеспечивается простым, без приложения каких-либо значительных усилий поворотом прижима на 90. В дальнейшем, при необходимости, позиция прижима может быть также легко изменена путем его поворота в противоположном направлении и свободного перемещения в направлении продольной оси посадочного паза. Обеспечить свободный поворот прижима с возможностью его простой и надежной фиксации в посадочном пазу можно различными средствами, в частности за счет правильного выбора геометрической формы посадочного элемента и его размеров. В наиболее предпочтительной и наиболее простой форме реализации посадочный элемент прижима имеет продольное сечение прямоугольной формы с двумя скругленными противолежащими углами. Наличие двух скругленных противолежащих углов в посадочном элементе обеспечивает возможность поворота прижима в посадочном пазу в определенном направлении на 90 и его надежную фиксацию в таком положении. При этом не исключены и другие возможные формы выполнения посадочного элемента. В различных формах реализации заявляемой системы прижим может содержать одну или две прижимные полки, предпочтительно прижим содержит две симметрично расположенные прижимные полки. Упомянутые выше другие достоинства и преимущества заявляемой системы элементов для монтажа интерьерной перегородки будут рассмотрены более подробно ниже на предпочтительных, но не ограничивающих примерах реализации системы элементов со ссылками на позиции чертежей, на которых представлены: фиг. 1 - общий вид фрагмента модуля интерьерной перегородки, смонтированного из системы элементов, с прижимом в различных положениях; фиг. 2 а), б) - горизонтальный разрез фрагмента модуля интерьерной перегородки по фиг. 1 с прижимом в исходном и фиксирующем положениях соответственно; фиг. 3 а), б) - общий вид прижима в различных формах выполнения; фиг. 4 а), б) - общий вид фрагмента модуля интерьерной перегородки с прижимами в различных формах выполнения. На фиг. 1 представлен общий вид фрагмента модуля интерьерной перегородки, смонтированного из системы элементов, с прижимом в различных положениях. Модуль интерьерной перегородки содержит опорные профили 1 из металла, в частности алюминия, элементы 2 заполнения, прижимы 3, уплотнители 4 и крышки 5 (на чертежах изображены с частичным вырезом для обеспечения обзора прижимов 3). Опорные профили 1 по всей своей длине снабжены посадочными пазами 6 для установки в них прижимов 3. Прижимы 3 выполнены из неэластичного полимерного материала. Для более наглядной иллюстрации простоты установки прижимов 3 они изображены в трех положениях: 3 - прижим в конечном положении, фиксирующем элемент 2 заполнения, 3' - прижим в исходном положении, когда обеспечивается его свободное позиционирование (линейное перемещение в посадочном пазу 6) в направлении продольной оси (на чертеже не обозначена) посадочного паза 6, 3" - промежуточное положение между положениями 3 и 3'. Более наглядно положения 3' и 3 прижима проиллюстрированы на фиг. 2 а) и 2 б) соответственно. На этих чертежах, в частности, проиллюстрировано, что в исходном положении 3' между посадочным элементом 7 прижима 3 и боковыми стенками посадочного паза 6 опорного профиля 1 существует зазор,который обеспечивает возможность свободного линейного перемещения посадочного элемента 7 прижима 3 и прижима 3 в целом в посадочном пазу 6. При этом в конечном фиксирующем положении прижима 3 зазор отсутствует и прижим 3 установлен в посадочном пазу 6 по посадке.-2 015951 Более подробно возможные предпочтительные, но не ограничивающие формы реализации прижима 3 представлены на фиг. 3 а) и 3 б). На фиг. 3 а) изображен общий вид (для наглядности снизу и сверху) прижима 3, содержащего посадочный элемент 7 и две прижимные полки 8, расположенные симметрично относительно оси прижима 3 (на чертеже не изображена). В данной форме реализации две прижимные полки 8 выполнены в виде одного общего элемента, однако возможны и другие конструктивные решения. На фиг. 3 а) изображен общий вид снизу и сверху прижима 3, содержащего одну прижимную полку 8. Посадочный элемент 7 в рассматриваемых формах реализации прижима 3 имеет продольное сечение прямоугольной формы с двумя скругленными противолежащими углами 9. В общем случае форма (в том числе форма продольного сечения) и размеры (длина, ширина и высота) посадочного элемента 7 могут быть выбраны с возможностью установки посадочного элемента 7 в посадочном пазу 6 опорного профиля 1 с возможностью свободного линейного перемещения прижима 3 в посадочном пазу 6 в направлении продольной оси посадочного паза 6 при расположении прижимной(ых) полки(ок) 8 параллельно продольной оси посадочного паза 6 и с возможностью поворота прижима 3 в посадочном пазу 6 на 90 с фиксацией прижимной(ых) полки(ок) 8 по отношению к продольной оси посадочного паза 6 в положении, перпендикулярном продольной оси посадочного паза 6 и по меньшей мере по одну сторону от продольной оси посадочного паза 6. В представленных на чертежах и других возможных формах реализации заявляемой системы, учитывая особенности выполнения прижима 3 в целом и его посадочного элемента 7 в частности, посадочный паз 6 опорных профилей 1, как правило, выполняют неглубоким (глубина зависит от толщины посадочного элемента 7, которая может составлять всего несколько миллиметров). На фиг. 4 а) и 4 б) представлены общие виды фрагментов модуля интерьерной перегородки с прижимами 3 по фиг. 3 а) и 3 б) соответственно в конечном положении, фиксирующем элементы заполнения 2. При этом в форме реализации, представленной на фиг. 4 а), смежные в горизонтальном направлении элементы 2 заполнения фиксируются, каждый, отдельным прижимом 3, а на фиг. 4 б) - одним общим прижимом 3 с двумя симметрично расположенными прижимными полками 8. Интерьерные перегородки из заявляемой системы элементов монтируют следующим образом. Опорные профили 1 монтируют на горизонтальных и/или вертикальных поверхностях помещения и между собой с формированием модуля(ей) перегородки для установки в нем элемента 2 заполнения, в соответствующие пазы профилей 1 укладывают уплотнители 4 и устанавливают элементы 2 заполнения,размер и форму выполнения (в частности, материал) которых выбирают в соответствии с проектом. Для фиксации элементов 2 заполнения по отношению к опорным профилям используют прижимы 3. Для этого посадочные элементы 7 прижимов 3 помещают в установочный паз 6 опорного профиля 1 с открытого торца профиля (при необходимости, до монтажа опорных профилей на горизонтальных и/или вертикальных поверхностях помещения) таким образом, что располагают прижимную(ые) полку(и) 8 параллельно продольной оси установочного паза (соответствует положению 3' по фиг. 1, более подробно изображенному на фиг. 2 а. Благодаря наличию в таком положении зазора (см. фиг. 2 а между посадочным элементом 7 прижима 3 и стенками посадочного паза 6, прижим 3 свободно, без усилий перемещают в необходимое положение в посадочном пазу 6 опорного профиля 1 в заданное положение. При достижении заданного положения прижима 3 прижимную(ые) полку(и) 8 без усилий поворачивают в установочном пазу 6 через положение 3" на 90. При этом направление поворота определяется в зависимости от того,какой из углов 9 посадочного элемента выполнен скругленным. Поворот в противоположном направлении, а также поворот на угол, превышающий 90, блокируется в данной форме реализации ввиду наличия у посадочного элемента 7 пары противоположно расположенных прямых углов. Для удобства монтажа направление поворота прижима 3 может быть указано на лицевой стороне прижимной(ых) полки(ок), например, посредством изображения стрелки. При повороте прижима 3 в посадочном пазу 6 опорного профиля 1 посадочный элемент 7 в посадочном пазу 6 устанавливается по посадке, что исключает возможность какого-либо его несанкционированного смещения (как линейного в направлении продольной оси посадочного паза 6, так и поворота). При этом прижимная(ые) полка(и) 8 располагается(ются) перпендикулярно продольной оси посадочного паза 6 опорного элемента 1 и тем самым фиксирует(ют) соответствующий(ие) элемент(ы) 2 заполнения. После установки всех элементов 2 заполнения и их фиксации посредством прижимов 3 на опорные профили 1 надевают крышки 5. При необходимости, замены элемента 2 заполнения или полного демонтажа интерьерной перегородки или ее отдельного модуля с соответствующего(их) опорного(ых) профиля(ей) 1 снимают крышку 5. Прижим(ы) 3 поворачивают в посадочном пазу 6 в направлении, в котором возможно вращение без особых усилий, через положение 3" до положения 3'. Извлекают соответствующий(ие) элемент(ы) 2 уплотнения и далее либо производят его(их) замену, либо осуществляют демонтаж модуля интерьерной перегородки или интерьерной перегородки в целом. Прижимы описанной выше конструкции могут быть многократно использованы и выдерживают большое количество циклов фиксация элемента заполнения/снятие фиксации элемента заполнения. Рассмотренные выше и другие возможные в рамках заявленных притязаний формы реализации системы элементов для монтажа интерьерной перегородки демонстрируют свое преимущество перед существующими аналогичными системами по целому ряду параметров. Среди наиболее существенных пре-3 015951 имуществ заявляемой системы могут быть упомянуты следующие: исключительная простота и удобство монтажа и демонтажа интерьерных перегородок с любым видом и размером элементов заполнения; возможность работы (монтаж/демонтаж) с каждым элементом заполнения индивидуально; абсолютно наджная фиксация прижима по направлению воздействия нагрузки; небольшой по глубине посадочный паз существенно увеличивает инерционные характеристики алюминиевого профиля, снижая соответственно его материаломкость. Источники информации. 1. Свидетельство RU42046 U1, опубл. 20.11.2004. 2. Свидетельство RU64234 U1, опубл. 27.06.2007. 3. Свидетельство RU69894 U1, опубл. 10.01.2008. 4. Патент RU2266374 С 1, опубл. 20.12.2005. 5. Патент RU2268341 С 1, опубл. 20.01.2006. 6. Заявка DE3203652 А 1, опубл. 11.08.1983. 7. Свидетельство RU55805 U1, опубл. 27.08.2006. 8. Свидетельство RU15902 U1, опубл. 20.11.2000. 9. Свидетельство RU 15901 U1, опубл. 20.11.2000. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система элементов для монтажа интерьерной перегородки, включающая, по меньшей мере,опорные профили из металла, выполненные с возможностью монтажа на горизонтальных и/или вертикальных поверхностях помещения с формированием по меньшей мере одного модуля перегородки для установки в нем элемента заполнения, средство прижима элемента заполнения по отношению к опорным профилям, уплотнители и крышки, причем опорные профили по всей своей длине снабжены посадочными пазами для установки в них средств прижима, отличающаяся тем, что средство прижима элементов заполнения по отношению к опорным профилям выполнено в виде по меньшей мере одного для каждого профиля прижима из неэластичного полимерного материала, содержащего посадочный элемент и по меньшей мере одну прижимную полку, причем форма и размеры посадочного элемента выбраны с возможностью установки посадочного элемента в посадочном пазу опорного профиля с возможностью свободного линейного перемещения прижима в посадочном пазу в направлении продольной оси посадочного паза при расположении прижимной полки параллельно продольной оси посадочного паза и с возможностью поворота прижима в посадочном пазу на 90 с фиксацией прижимной полки по отношению к продольной оси посадочного паза в положении, перпендикулярном продольной оси посадочного паза и по меньшей мере по одну сторону от продольной оси посадочного паза. 2. Система по п.1, отличающаяся тем, что посадочный элемент прижима имеет продольное сечение прямоугольной формы с двумя скругленными противолежащими углами. 3. Система по любому из пп.1 или 2, отличающаяся тем, что прижим содержит две симметрично расположенные прижимные полки.
