Способ отмены контрольного сигнала и нежелательных сигналов трафика в системе множественного доступа с кодовым разделением

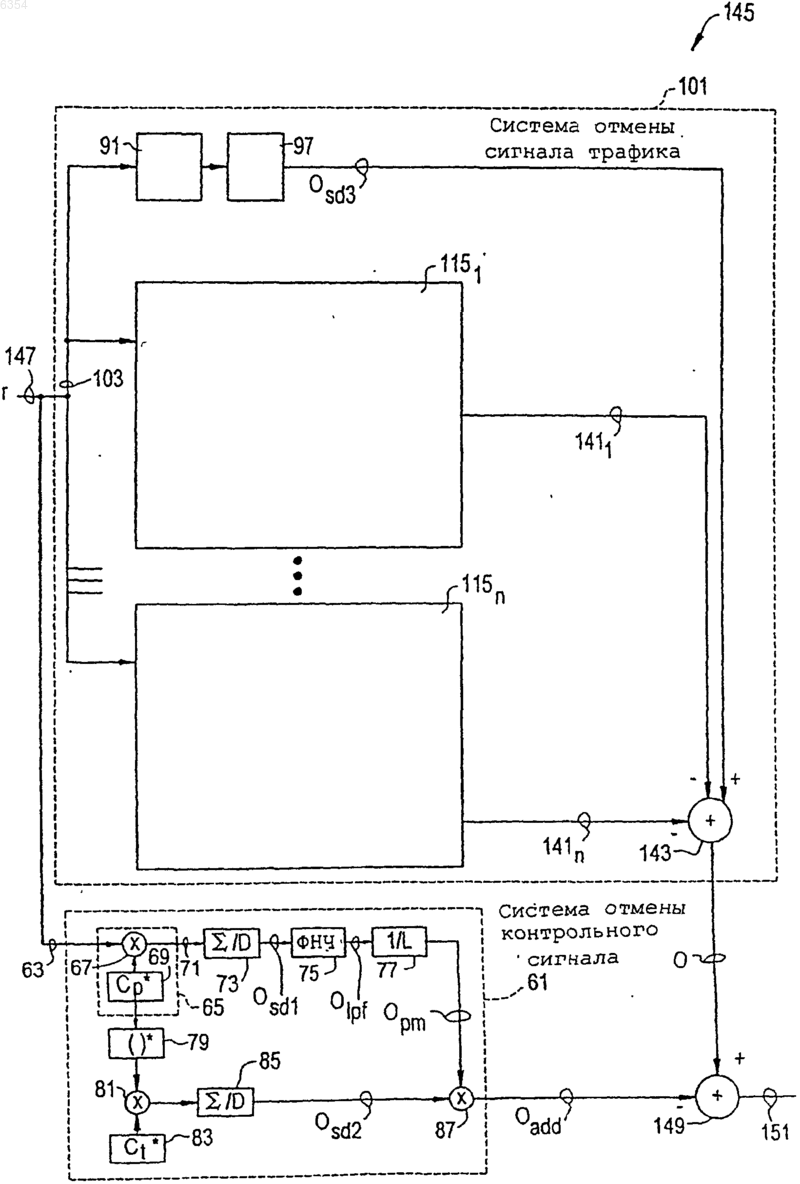

006354 Настоящее изобретение относится вообще к цифровым коммуникациям. Более конкретно, изобретение относится к системе и способу, который отменяет глобальный контрольный сигнал и нежелательные сигналы трафика из принимаемого сигнала множественного доступа с кодовым разделением(МДКР), при этом удаляя их как помехи перед декодированием. Усовершенствованная технология связи в настоящее время использует способ связи, в котором данные передаются с расширенной полосой частот при модуляции передаваемых данных сигналом псевдошума (пш). Технология известна как цифровой расширенный спектр или множественный доступ с кодовым разделением (МДКР). При передаче сигнала с шириной полосы частот значительно большей, чем ширина полосы частот сигнала, МДКР может передавать данные, без воздействия на них искажения сигнала или частоты помехи в маршруте передачи. На фиг. 1 изображена упрощенная одноканальная система связи МДКР. Сигнал данных с данной шириной полосы частот смешивается с расширяющим кодом, генерируемым генератором последовательности пш, создающим цифровой сигнал расширенного спектра. Сигнал, который несет данные для конкретного канала, известен как сигнал трафика. После приема данные воспроизводятся после корреляции с той же самой последовательностью пш, используемой для передачи данных. Каждый другой сигнал внутри ширины полосы частот передачи проявляется как шум для суженного сигнала. Для временной синхронизации с приемником немодулированный сигнал трафика, известный как контрольный сигнал, требуется для каждого передатчика. Контрольный сигнал позволяет соответствующим приемникам синхронизироваться с данным передатчиком, позволяя сужать сигнал трафика в приемнике. В типичной системе связи базовая станция взаимодействует с множеством отдельных абонентов,неподвижных или мобильных. Базовая станция, которая передает множество сигналов, передает глобальный контрольный сигнал, общий для множества пользователей, обслуживаемых этой конкретной базовой станцией, на более высоком уровне мощности. Глобальный контрольный сигнал используется для первоначального обнаружения отдельного пользователя и для того, чтобы пользователь получал оценки сигнала для когерентного приема и для объединения многомаршрутных составляющих во время приема. Аналогично в обратном направлении каждый абонент передает уникально назначенный контрольный сигнал для связи с базовой станцией. Только при наличии согласующей последовательности пш сигнал может быть декодирован, однако,все сигналы действуют как шум и помеха. Глобальный контрольный сигнал и сигналы трафика являются шумом для суженного сигнала трафика. Если глобальный контрольный сигнал и все нежелательные сигналы трафика могли бы быть удалены перед сужением желаемого сигнала, значительная часть общего шума была бы уменьшена, уменьшая частоту ошибок по битам и, в свою очередь, улучшая отношение сигнала к шуму (ОСШ) суженного сигнала. Некоторые попытки были сделаны для удаления контрольного сигнала из принимаемого сигнала на основе относительной интенсивности контрольного сигнала в приемнике. Патент США 5224122, принадлежащий Бракерту, раскрывает устройство отмены шума расширенного спектра, которое отменяет часть сигнала шума расширенного спектра в принимаемом сигнале генерированием оцениваемого сигнала при расширении известного сигнала. Впоследствии известный сигнал извлекается из принимаемого сигнала расширенного спектра вычитанием оцениваемого сигнала из демодулированного вида принимаемого сигнала расширенного спектра, где оцениваемые сигналы генерируются на основе амплитудной и фазовой информации известных сигналов, принимаемых из базовой станции в первичной обслуживающей ячейке, и амплитудной информации из шума многомаршрутного сигнала и сигнала шума из вторичной обслуживающей ячейки. Заявка на патент WO 9843362, принадлежащая Йеллину и др., раскрывает устройство отмены шума МДКР выявлением по меньшей мере одного пользовательского сигнала с шумом из сигнала расширенного спектра и удалением шума контрольного сигнала и его влияющего действия на конкретный пользовательский сигнал. Однако величина интенсивности не является точной характеристикой для вычисления помехи из-за множества принимаемых сигналов с различными временными задержками, вызванными отражениями из-за геофизических особенностей местности. Многомаршрутное распространение делает оценки уровня мощности ненадежными. Существует необходимость в улучшении общей эффективности системы удалением множественных вносимых составляющих шума из сигнала перед декодированием. Настоящее изобретение уменьшает воздействия вносимого шума глобального контрольного сигнала и нежелательных сигналов трафика, передаваемых в системе связи расширенного спектра. Настоящее изобретение эффективно отменяет глобальный контрольный сигнал и нежелательный контрольный сигнал (сигналы) из желаемого сигнала трафика в приемнике перед декодированием. Результирующий сигнал имеет увеличенное отношение сигнала к шуму. Таким образом, целью настоящего изобретения является предоставление приемника системы связи множественного доступа с кодовым разделением, который уменьшает воздействия вносимого шума от контрольного сигнала и активных нежелательных сигналов трафика. Другой целью настоящего изобретения является улучшение ОСШ желаемого сигнала трафика исключением воздействий шума глобального контрольного сигнала и активных сигналов трафика.-1 006354 Другие цели и преимущества системы и способа станут очевидными специалистам в области техники усовершенствованных телекоммуникаций после прочтения подробного описания предпочтительного воплощения. Фиг. 1 - упрощенная блок-схема системы связи МДКР предшествующего уровня техники. Фиг. 2 А - подробная блок-схема системы связи В-МДКР. Фиг. 2 В - подробная принципиальная схема умножителя комплексных чисел. Фиг. 3 А - диаграмма синфазного битового потока. Фиг. 3 В - диаграмма квадратурного битового потока. Фиг. 3 С - диаграмма битовой последовательности псевдошума (пш). Фиг. 4 - блок-схема системы отмены глобального контрольного сигнала в соответствии с настоящим изобретением. Фиг. 5 - блок-схема системы отмены нежелательного сигнала (сигналов) трафика в соответствии с настоящим изобретением. Фиг. 6 - схема принимаемого символа ро на совокупности квадратурной фазовой модуляции, изображающая жесткое решение. Фиг. 7 - блок-схема системы совместной отмены контрольного сигнала и нежелательного сигнала трафика в соответствии с настоящим изобретением. Предпочтительные варианты осуществления изобретения будут описаны со ссылкой на фигуры чертежей, где одинаковые ссылочные номера представляют повсюду одинаковые элементы. Система 17 связи В-МДКР, как изображено на фиг. 2, включает передатчик 19 и приемник 21, которые могут находиться либо в базовой станции, либо в мобильном приемнике пользователя. Передатчик 19 включает процессор 23 сигнала, который кодирует голосовые и неголосовые сигналы 25 в данные с различными скоростями битов. В качестве предпосылки, два шага включаются в генерирование передаваемого сигнала в среде множественного доступа. Сначала входные данные, которые могут считаться двухфазным модулированным сигналом, кодируются с использованием кодирования 27 с упреждающей коррекцией ошибок (КУКО). Один сигнал обозначается синфазным каналом I 33 х. Другой сигнал обозначается квадратурным каналомQ 33 у. Двухфазные модулированные сигналы I и Q обычно упоминаются как квадратурная фазовая модуляция (КФМ). На втором шаге двое двухфазных модулированных данных или символов 33 х, 33 у расширяются комплексной последовательностью 35I, 35Q псевдошума (пш) при использовании умножителя 39 комплексных чисел. Работа умножителя 39 комплексных чисел изображена на фиг. 2 В и хорошо понятна в данной области техники. Операция расширения может быть представлена как(x+jy) x (I+jQ) = (xI-yQ) + j(xQ+yI) = a+jb. Комплексное число представляется в виде a+jb, где а и b являются действительными числами и j2=-1. Ссылаясь опять на фиг. 2 А, результирующие расширенные сигналы I 37 а и Q 37b объединяются, как показано позициями 45 а, 45b, с другими расширенными сигналами (каналами), имеющими различные расширяющие коды, перемножаются (смешиваются) с сигналом 43 несущей частоты и передаются, как показано позицией 47. Передача 47 может содержать множество отдельных сигналов. Приемник 21 включает демодулятор 49 а, 49b, который смешивает с понижением частоты передаваемый широкополосный сигнал 47 с передающей несущей частотой 43 в промежуточную несущую частоту 51 а, 51b. Второе преобразование с понижением частоты уменьшает сигнал в однополосный сигнал. Сигнал 55 а, 55b КФМ затем фильтруется, как показано позицией 53, и смешивается, как показано позицией 56, с локально генерируемой комплексной последовательностью 35I, 35Q псевдошума, которая соответствует сопряженному комплексному числу передаваемого комплексного кода. Только исходные сигналы, которые были расширены одним и тем же кодом, будут сужены. Все другие сигналы будут проявляться как шум для приемника 21. Данные 57 х, 57 у соединяются с процессором 59 сигнала, где выполняется декодирование КУКО на данных, закодированных сверткой. Как изображено на фиг. 3 А и 3 В, символ КФМ состоит из каждого одного бита из обоих сигналов: синфазного (I) и квадратурного (Q). Биты могут представлять оцифрованный вариант аналогового образца или цифровые данные. Можно видеть, что длительность ts символа равна длительности бита. Передаваемые символы расширяются умножением символьного потока КФМ на комплексную последовательность пш. Обе последовательности пш I и Q состоят из битового потока, генерируемого со значительно более высокой частотой, обычно от 100 до 200 раз скорости символа. Одна такая последовательность пш изображена на фиг. 3 С. Комплексная последовательность пш смешивается с символьным битовым потоком, создавая цифровой расширенный сигнал (как обсуждалось ранее). Составляющие расширенного сигнала известны как элементарные сигналы, имеющие значительно меньшую длительность tc. Когда сигнал принимается и демодулируется, модулирующий сигнал находится на уровне элементарного сигнала. Когда составляющие I и Q сигнала сужаются с использованием сопряженного комплексного числа последовательности пш, используемой во время расширения, сигнал возвращается на символьный уровень.-2 006354 Варианты осуществления настоящего изобретения изображены на фиг. 4, 5 и 7. Вариант системы 61 отмены глобального контрольного сигнала изображен на фиг. 4. Принимаемый сигнал r выражается какr =сp + сt + n,где принимаемый сигнал r является комплексным числом и состоит из интенсивностиконтрольного сигнала, умноженной на код cр контрольного сигнала, сложенной с интенсивностьюсигнала трафика,умноженной на код ct сигнала трафика, сложенный со случайным шумом n. Шум n включает весь принимаемый шум и помеху, включающую все другие сигналы трафика. Для того чтобы исключить глобальный контрольный сигнал из принимаемого сигнала r, система 61 должна получить интенсивность сигнала из кодаконтрольного сигнала, где,так как глобальный контрольный сигнал передается на более высоком уровне мощности, чем сигнал трафика. Когда принимаемый сигнал r суммируется во времени, уравнение (2) становитсяr = cp + ct + n. Ссылаясь на фиг. 4, принимаемый модулирующий сигнал г вводится, как показано позицией 63, в систему 61 отмены контрольного сигнала и в устройство 65 сужения контрольного сигнала, которое сужает контрольный сигнал из принимаемого сигнала r. Первый смеситель 67 сужает принимаемый сигналr умножением на комплексное сопряженное число cр 69 кода пш контрольного сигнала, используемого во время расширения, выдаваяrcp = cpcp + ctcp + ncp. Комплексное сопряженное число является одним из пары комплексных чисел с одинаковыми действительными частями и мнимыми частями, отличающимися только знаком. Суженный контрольный сигнал 71 подается в первый процессор 73 суммирования и выдачи, где он суммируется во времени. Выходом Osd1 первого процессора 73 суммирования и выдачи являетсяOsd1 = L + ctcp + ncp,где L - произведение расширяющего кода cр контрольного сигнала и сопряженного комплексного числа расширяющего кода cр контрольного сигнала, суммированных по L элементарным сигналам. Выход Osd1 процессора 73 суммирования и выдачи соединяется с фильтром 75 нижних частот. Фильтр 75 нижних частот определяет среднюю величину для каждой составляющей сигнала. Средняя величина для взаимной корреляции контрольного сигнала с сигналом трафика равна нулю и, таким образом, равна средней величине шума n. Таким образом, после фильтрации 75 второй и третий члены в уравнении (6) становятся равными нулю. Выход Olpf фильтра 75 нижних частот во времени равенOlpf = L. Выход Olpf фильтра 75 нижних частот соединяется с обрабатывающим средством 77 для получения интенсивности ее кода контрольного сигнала. Обрабатывающее средство 77 вычисляют делением выходаOlpf фильтра 75 нижних частот на L. Таким образом, выход Оpm обрабатывающего средства 77 равен Оpm = . Генератор 69 комплексного сопряженного числа расширяющего кода cр контрольного сигнала соединяется с процессором 79 комплексного сопряженного числа, выдающим расширяющий код cр контрольного сигнала. Расширяющий код cр контрольного сигнала вводится во второй смеситель 81 и смешивается с выходом генератора 83 сопряженного комплексного числа расширяющего кода ct сигнала трафика. Результирующая составляющая из выхода второго смесителя 81 соединяется со вторым процессором 85 суммирования и выдачи. Выход Osd2 второго процессора 85 суммирования и выдачи равенcpct и объединяется св третьем смесителе 87. Выход 89 третьего смесителя 87 равенcpct. Принимаемый сигнал r также сужается устройством 91 сужения сигнала трафика. Устройство 91 сужения сигнала трафика сужает принимаемый сигнал r смешиванием принимаемого сигнала r с генератором 83 комплексного сопряженного числа кода ct сигнала трафика, используя четвертый смеситель 93, выдаваяrct = cpct + ctct + nсt. Выход 95 устройства 91 сужения сигнала трафика соединяется с третьим процессором 97 суммирования и выдачи. Выход Оsd3 третьего процессора 97 суммирования и выдачи во времени равенOsd3 = rсt = L + cpсt + nсt,где L - произведение расширяющего кода сt сигнала трафика и сопряженного комплексного числа расширяющего кода сt сигнала трафика, просуммированного по L элементарным сигналам. Выход Osd3 третьего процессора 97 суммирования и выдачи соединяется с сумматором 99, который вычитает выход 89 третьего смесителя 87. Выход Oadd сумматора 99 равенOadd = L + cpct + nсt - cpct. Таким образом, выход Oadd устройства 61 отмены контрольного сигнала равен принимаемому сигналу r минус контрольный сигнал, упрощенный ниже-3 006354 Изобретение использует аналогичный подход для отмены нежелательного сигнала (сигналов) трафика из желаемого сигнала трафика. Несмотря на то, что сигналы трафика являются помехой для остальных сигналов трафика точно так же, как является глобальный контрольный сигнал, отмена нежелательного сигнала трафика отличается от отмены глобального контрольного сигнала, так как сигнал трафика модулируется данными и, следовательно, является динамическим по сути. Глобальный контрольный сигнал имеет постоянную фазу, в то время как сигнал трафика постоянно изменяет фазу из-за модуляции данных. Вариант системы 101 устройства отмены сигнала трафика изображен на фиг. 5. Как упомянуто выше, принимаемый сигнал r является входом 103 в системуr = dcd + сt + n,где принимаемый сигнал r является комплексным числом и состоит из интенсивностикода сигнала трафика, умноженной на данные d сигнала трафика и код сd сигнала трафика для отменяемого нежелательного сигнала трафика, сложенной с интенсивностьюкода желаемого сигнала трафика, умноженной на код сt желаемого сигнала трафика, сложенных с шумом n. Шум n включает весь принимаемый шум и помеху, включающую все другие сигналы трафика и глобальный контрольный сигнал. Для отмены нежелательного сигнала (сигналов) трафика из принимаемого сигнала r система 101 должна получить интенсивность сигнала вычитаемого коданежелательного трафика и оценить данные d, гдеd. Когда принимаемый сигнал r суммируется во времени, уравнение 13 может быть выражено какr = dcd + ct + n. Ссылаясь на фиг. 5, принимаемый монополосный сигнал r вводится, как показано позицией 103, в устройство 91 сужения желаемого сигнала трафика, которое сужает желаемый сигнал трафика из принимаемого сигнала r. Смеситель 93 желаемого сигнала трафика смешивает принимаемый сигнал r с сопряженным комплексным числом ct кода пш желаемого сигнала трафика, используемого во время расширения. Суженный сигнал трафика подается в процессор 97 суммирования и выдачи и суммируется во времени. Выход Osd3 процессора 97 суммирования и выдачи равенOsd3 = rct = L + dcdct + nct. Система 101 устройства отмены сигнала трафика, изображенная на фиг. 5, включает n устройств 1151-115n отмены нежелательного сигнала трафика. Примерное воплощение включает 10 (где n=10) устройств 1151-11510 отмены нежелательного сигнала трафика. Каждое устройство 1151-115n отмены нежелательного сигнала трафика содержит устройство 1391139n сужения нежелательного сигнала трафика, которое включает первый смеситель 1171-117n и генератор 1191-119n кода нежелательного сигнала трафика; второй смеситель 1331-133n, первый 1211-121n и второй 1231-123n процессоры суммирования и выдачи, процессор 1251-125n жесткого решения, фильтр 1271-127n нижних частот, обрабатывающее средство 1291-129n, третий смеситель 1311-131n, процессор 1351-135n сопряженного комплексного числа, регулируемый усилитель 1371-137n и генератор 83 кода желаемого сигнала трафика. Как упомянуто выше, принимаемый сигнал r вводится, как показано позицией 103, в каждое устройство 1151-115n отмены нежелательного сигнала трафика. Устройство 1391-139n сужения нежелательного сигнала трафика соединяется со входом 103, где принимаемый сигнал r смешивается 1171-117n с сопряженным комплексным числом сd1-сdn последовательности пш трафика для каждого соответствующего нежелательного сигнала. Суженный сигнал 1391-139n трафика соединяется с первым процессором 1211-121n суммирования и выдачи, где он суммируется во времени. Выход Osd1n первого процессора 1211-121n суммирования и выдачи равенOsd1n = rcdn = dL + ctcdn + ncdn. где L - произведение расширяющего кода cdn нежелательного сигнала трафика и сопряженного комплексного числа сdn расширяющего кода нежелательного сигнала трафика. Выход Osd1n первого процессора 1211-121n суммирования и выдачи соединяется с процессором 1251125n жесткого решения. Процессор 1251-125n жесткого решения определяет фазовый сдвигв данных из-за модуляции. Процессор 1211-125n жесткого решения также определяет позицию d совокупности КФМ, которая является ближайшей к суженной величине символа. Как изображено на фиг. 6, процессор 1251-125n жесткого решения сравнивает принимаемый символ о сигнала с четырьмя точками x1,1, x-1,1, x-1,-1, x1,-1 совокупности КФМ. Необходимо исследовать каждый принимаемый символ из-за повреждения во время передачи 47 шумом и искажением либо многоканальностью, либо радиочастотой. Процессор жесткого решения вычисляет четыре расстояния d1, d2, d3, d4 до каждого квадранта от принимаемого символа о и выбирает кратчайшее состояние d2 и ставит в соответствие этому символу d местоположение x-1,1. Процессор жесткого решения также восстанавливает (вращает назад) координату о исходного сигнала на величинуфазы, которая равна фазе, соответствующей местоположению x-1,1 выбранного символа. Координата о исходного символа выгружается. Фазовый выходпроцессора 1251-125n жесткого решения соединяется с фильтром 1271-127n нижних частот. Во времени фильтр 1271-127n нижних частот определяет среднюю величину для каждой со-4 006354 ставляющей сигнала. Средняя величина взаимной корреляции между сигналами трафика, а также средняя величина шума n равны нулю. Таким образом, выход Olpfn фильтра 1271-127n нижних частот во времени равенOlpfn = L. Выход Olpfn фильтра 1271-127n нижних частот соединяется с обрабатывающим средством 1291-129n для получения интенсивностикода нежелательного сигнала трафика. Обрабатывающее средство 1291129n оцениваетделением выхода Olpfn фильтра 1271-127n на L. Другой выход процессора 1251-125n жесткого решения является данными d. Это является точкой d данных, соответствующей наименьшему из расстояний d1, d2, d3 или d4, как изображено на фиг. 6. Третий смеситель 1311-131n смешивает интенсивностьнежелательного сигнала трафика с каждым значением d данных. Генератор cd1-cdn сопряженного комплексного числа расширяющего кода нежелательного сигнала трафика соединяется с процессором 1351-135n сопряженного комплексного числа, выдающим расширяющий код cd1-сdn нежелательного сигнала трафика, и вводится во второй смеситель 1331-133n и смешивается с выходом генератора ct сопряженного комплексного числа расширяющего кода желаемого сигнала трафика. Составляющая соединяется со вторым процессором 1231-123n суммирования и выдачи. Выход Osd2n второго процессора 1231-123n суммирования и выдачи равен cdnсt и соединяется с регулируемым усилителем 1371-137n. Регулируемый усилитель 1371-137n усиливает выход Osd2n второго процессора 1231-123n суммирования и выдачи в соответствии с выходом третьего смесителя 1311-131n, который является определенным коэффициентом усиления. Выход 1411-141n регулируемого усилителя 1371-137n соединяется с сумматором 143, который вычитает выход из каждого регулируемого усилителя 1371-137n из выхода устройства 91 сужения желаемого сигнала трафика. Выход О равен О = L + dcdct + nct - dcdct. Выход О сумматора 143 (также выход системы 101 устройства отмены нежелательного трафика) равен принимаемому сигналу r минус нежелательные сигналы трафика, упрощенный ниже О = L + nct. где шум n изменяется в зависимости от количества сигналов трафика, вычитаемых из принимаемого сигнала. Другой вариант 145 отмены глобального контрольного сигнала и нежелательных сигналов трафика изображен на фиг. 7. Как обсуждалось ранее, система 101 отмены нежелательного трафика включает устройство 91 сужения желательного сигнала трафика и множество устройств 1151-115n отмены нежелательного сигнала трафика. Система отмены трафика соединяется параллельно с системой 61 отмены контрольного сигнала, описанной ранее, но без устройства сужения желаемого сигнала трафика. Общий вход 147 соединяется с обеими системами 101, 61 общим сумматором 149, который соединяется с выходами О, Oadd из обеих систем 101, 61. Контрольный сигнал и нежелательный сигнал трафика вычитаются из желаемого сигнала трафика, выдавая выход 151, свободный от вкладов помехи контрольным сигналом и множеством передаваемых сигналов трафика. Несмотря на то, что изображены и описаны конкретные варианты настоящего изобретения, много модификаций и изменений могли бы быть сделаны специалистом в данной области техники, не выходя из принципов и рамок предлагаемого изобретения. Вышеприведенное описание служит для иллюстрации и никоим образом не ограничивает предлагаемое изобретение. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система удаления нежелательного сигнала для удаления сигналов нежелательного трафика из принятых сигналов перед декодированием в приемнике, принимающем сигналы связи от передатчика через воздушный интерфейс множественного доступа с кодовым разделением (МДКР), которая содержит устройство (91) сужения кода желательного трафика для сужения кода желательного трафика из принятых сигналов; устройство (115) отмены нежелательного сигнала трафика; и сумматор (143), выполненный с возможностью вычитания выхода устройства (115) отмены нежелательного сигнала трафика из выхода устройства (91) для сужения кода желательного трафика, для вырабатывания сумматором (143) желательного сигнала трафика, свободного от нежелательного сигнала. 2. Система по п.1, в которой устройство отмены нежелательного сигнала трафика содержит устройство (139) сужения сигнала нежелательного трафика для сужения кода нежелательного трафика из принятых сигналов; процессор (121) суммирования и выдачи для вырабатывания суммирующего выхода суженного кода нежелательного трафика за предопределенный период времени; процессор (125) жесткого решения для вырабатывания фазового выхода суженного кода нежелательного трафика и данных фазы скорректированного нежелательного трафика; фильтр (127) нижних частот для обработки выхода процессора (125) жесткого решения;-5 006354 процессор (129) для вырабатывания интенсивности кода нежелательного трафика из выхода фильтра (127) нижних частот; первый умножитель для умножения данных нежелательного трафика и интенсивности кода нежелательного трафика; смеситель (133) для смешения кода нежелательного трафика с сопряженным комплексным числом кода желательного трафика; и регулируемый усилитель (137) для усиления результата смешения сопряжения кода желательного трафика и кода нежелательного трафика в соответствии с результатом умножения данных нежелательного трафика и интенсивности кода нежелательного трафика. 3. Система по п.2, которая также содержит устройство отмены глобального контрольного сигнала. 4. Система по п.3, в которой устройство отмены глобального контрольного сигнала содержит устройство (65) сужения глобального контрольного кода для сужения глобального контрольного кода из принятого сигнала; средство для вырабатывания взаимной корреляции сопряжения кода желательного трафика и глобального контрольного кода; средство для вырабатывания интенсивности глобального контрольного кода из суженного глобального контрольного кода; первый смеситель (87) для смешения интенсивности глобального контрольного кода и выхода взаимной корреляции сопряжения кода желательного трафика и глобального контрольного кода ; устройство (91) для сужения кода желательного трафика, сужающее код желательного трафика из принятых сигналов; и сумматор (99) для суммирования выхода смесителя и выхода устройства для сужения кода желательного трафика. 5. Система по п.4, в которой средство для вырабатывания взаимной корреляции содержит генератор (79) сопряженного комплексного числа для вырабатывания сопряженного числа из сопряжения глобального контрольного кода; генератор (83) сопряженного комплексного числа сигнала желательного трафика; второй смеситель (81) для взаимной корреляции кода глобального контрольного сигнала и кода сопряженного комплексного числа сигнала желательного трафика; и второй процессор (85) суммирования и выдачи для суммирования во времени составляющей взаимной корреляции. 6. Система по п.4, в которой средство для вырабатывания интенсивности глобального контрольного кода содержит процессор (73) суммирования и выдачи, соединенный с устройством (65) для сужения глобального контрольного кода; фильтр (75) нижних частот, соединенный с процессором суммирования и выдачи; и процессор (77) для расчета интенсивности глобального контрольного кода. 7. Способ удаления нежелательных сигналов из принятых сигналов перед декодированием в приемнике, принимающем сигналы связи от передатчика через воздушный интерфейс множественного доступа с кодовым разделением (МДКР), по которому сужают код желательного трафика из принятых сигналов; сужают код нежелательного трафика из принятых сигналов; вырабатывают фазовый выход суженного кода нежелательного трафика и откорректированных по фазе данных нежелательного трафика; вырабатывают интенсивность кода нежелательного трафика; усиливают результат смешения сопряжения кода желательного трафика и кода нежелательного трафика в соответствии с результатом умножения данных нежелательного трафика и интенсивности кода нежелательного трафика; и вычитают результат усиления из суженного кода желательного трафика. 8. Способ по п.7, который также содержит этап отмены глобального контрольного сигнала. 9. Способ по п.8, по которому на этапе отмены глобального контрольного сигнала сужают глобальный контрольный код из принятых сигналов; вырабатывают взаимную корреляцию сопряжения кода желательного трафика и глобального контрольного кода; вырабатывают интенсивность глобального контрольного кода из суженного глобального контрольного кода; смешивают интенсивность глобального контрольного кода и выход взаимной корреляции сопряжения кода желательного трафика и глобального контрольного кода; сужают код желательного трафика из принятых сигналов; и вычитают результат смешения из суженного кода желательного трафика.
