Опорная рама и группа деталей, включающая такую раму, для настенного монтажа электрического устройства

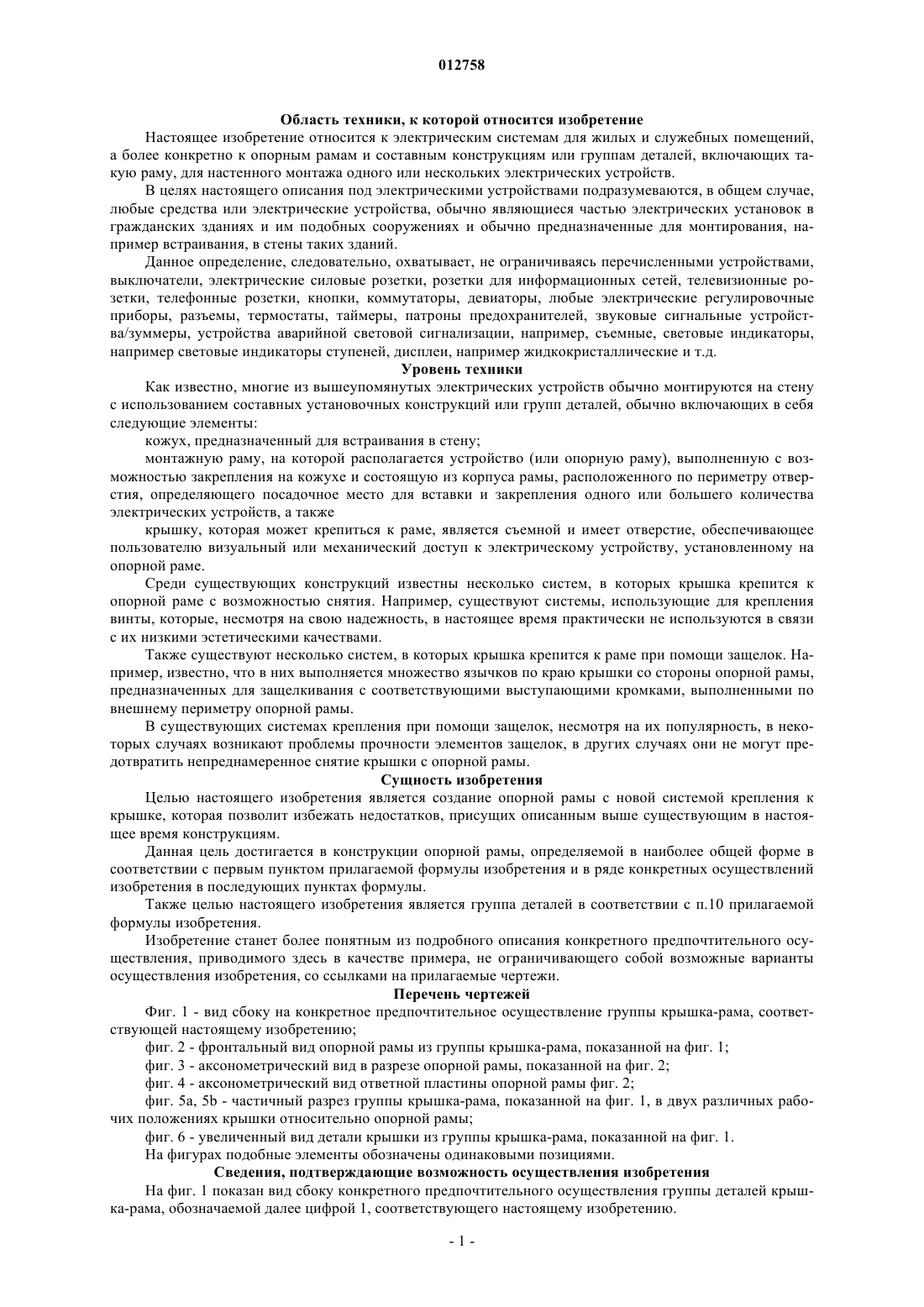

012758 Область техники, к которой относится изобретение Настоящее изобретение относится к электрическим системам для жилых и служебных помещений,а более конкретно к опорным рамам и составным конструкциям или группам деталей, включающих такую раму, для настенного монтажа одного или нескольких электрических устройств. В целях настоящего описания под электрическими устройствами подразумеваются, в общем случае,любые средства или электрические устройства, обычно являющиеся частью электрических установок в гражданских зданиях и им подобных сооружениях и обычно предназначенные для монтирования, например встраивания, в стены таких зданий. Данное определение, следовательно, охватывает, не ограничиваясь перечисленными устройствами,выключатели, электрические силовые розетки, розетки для информационных сетей, телевизионные розетки, телефонные розетки, кнопки, коммутаторы, девиаторы, любые электрические регулировочные приборы, разъемы, термостаты, таймеры, патроны предохранителей, звуковые сигнальные устройства/зуммеры, устройства аварийной световой сигнализации, например, съемные, световые индикаторы,например световые индикаторы ступеней, дисплеи, например жидкокристаллические и т.д. Уровень техники Как известно, многие из вышеупомянутых электрических устройств обычно монтируются на стену с использованием составных установочных конструкций или групп деталей, обычно включающих в себя следующие элементы: кожух, предназначенный для встраивания в стену; монтажную раму, на которой располагается устройство (или опорную раму), выполненную с возможностью закрепления на кожухе и состоящую из корпуса рамы, расположенного по периметру отверстия, определяющего посадочное место для вставки и закрепления одного или большего количества электрических устройств, а также крышку, которая может крепиться к раме, является съемной и имеет отверстие, обеспечивающее пользователю визуальный или механический доступ к электрическому устройству, установленному на опорной раме. Среди существующих конструкций известны несколько систем, в которых крышка крепится к опорной раме с возможностью снятия. Например, существуют системы, использующие для крепления винты, которые, несмотря на свою надежность, в настоящее время практически не используются в связи с их низкими эстетическими качествами. Также существуют несколько систем, в которых крышка крепится к раме при помощи защелок. Например, известно, что в них выполняется множество язычков по краю крышки со стороны опорной рамы,предназначенных для защелкивания с соответствующими выступающими кромками, выполненными по внешнему периметру опорной рамы. В существующих системах крепления при помощи защелок, несмотря на их популярность, в некоторых случаях возникают проблемы прочности элементов защелок, в других случаях они не могут предотвратить непреднамеренное снятие крышки с опорной рамы. Сущность изобретения Целью настоящего изобретения является создание опорной рамы с новой системой крепления к крышке, которая позволит избежать недостатков, присущих описанным выше существующим в настоящее время конструкциям. Данная цель достигается в конструкции опорной рамы, определяемой в наиболее общей форме в соответствии с первым пунктом прилагаемой формулы изобретения и в ряде конкретных осуществлений изобретения в последующих пунктах формулы. Также целью настоящего изобретения является группа деталей в соответствии с п.10 прилагаемой формулы изобретения. Изобретение станет более понятным из подробного описания конкретного предпочтительного осуществления, приводимого здесь в качестве примера, не ограничивающего собой возможные варианты осуществления изобретения, со ссылками на прилагаемые чертежи. Перечень чертежей Фиг. 1 - вид сбоку на конкретное предпочтительное осуществление группы крышка-рама, соответствующей настоящему изобретению; фиг. 2 - фронтальный вид опорной рамы из группы крышка-рама, показанной на фиг. 1; фиг. 3 - аксонометрический вид в разрезе опорной рамы, показанной на фиг. 2; фиг. 4 - аксонометрический вид ответной пластины опорной рамы фиг. 2; фиг. 5 а, 5b - частичный разрез группы крышка-рама, показанной на фиг. 1, в двух различных рабочих положениях крышки относительно опорной рамы; фиг. 6 - увеличенный вид детали крышки из группы крышка-рама, показанной на фиг. 1. На фигурах подобные элементы обозначены одинаковыми позициями. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 показан вид сбоку конкретного предпочтительного осуществления группы деталей крышка-рама, обозначаемой далее цифрой 1, соответствующего настоящему изобретению.-1 012758 В состав группы деталей крышка-рама входят опорная рама 2 и съемная крышка 3, крепящаяся к опорной раме 2. Для крепления к опорной раме 2 на грани 5 крышки 3 со стороны опорной рамы 2 выполнены крепежные элементы в форме язычков 4. Предпочтительно крышка 3 имеет четыре крепежных язычка 4, только два из которых видны на фиг. 1. Как известно специалистам в данной области техники, назначением подобной крышки 3 является как обеспечение минимальной защиты электрических устройств, например от пыли, так и предотвращение опасного доступа (например, при помощи острых предметов) к электропроводящим частям электрических устройств. Другой важной задачей, выполняемой крышкой, является скрытие любых эстетических несовершенств, вызванных, например, наличием монтажной рамы и кожуха, которые имеют функциональное назначение, трудно совместимое с эстетическими требованиями или стандартами. Крышка 3 в основном повторяет форму рамы и снабжена центральным отверстием, не видным на фиг. 1, для обеспечения пользователю доступа, визуального или механического, к электрическим устройствам, установленным на опорной раме 2. Опорная рама 2, в свою очередь, выполнена с возможностью крепления к стене, например, при помощи пары винтов 6, приспособленных для удерживания опорной рамы 2 в закреплении на вмонтированном в стену заподлицо кожухе, не показанном на чертежах. Как хорошо видно на проекции в плане, приведенной на фиг. 2, опорная рама 2 включает корпус 7 рамы, предпочтительно выполненный из изоляционного материала, примерно повторяющий форму в основном плоской рамы и в одном из возможных вариантов осуществления представляющий собой в плане четырехугольник со скругленными углами. Как пример возможного осуществления корпус 7 рамы показан имеющим в основном четырехугольную форму. В данном примере в корпусе 7 рамы 2 выполнена пара сквозных отверстий 8 предпочтительно в форме прорезей. Сквозные отверстия 8 выполнены таким образом, что в них входят соответствующие винты 6, крепящие опорную раму 2 к кожуху, вмонтированному заподлицо в стену. Корпус 7 опорной рамы 2 расположен по периметру монтажного окна 9, определяющего установочное место для приема или удерживания одного или большего количества электрических устройств, не показанных на чертежах. Две противоположные стенки 10 опорной рамы 2 находятся со стороны монтажного окна 9, и каждая из них имеет множество сцепных элементов 11, которые идут от стенок 10 по направлению монтажного окна 9. Эти сцепные элементы 11 выполнены таким образом, чтобы взаимодействовать с соответствующими сцепными элементами, имеющимися на противоположных сторонах электрических устройств, которые с их помощью подвешиваются на опорной раме 2. Предпочтительно подобные сцепные элементы 11 позволяют получать подвешивание электрических устройств на опорной раме 2 шарнирно и на защелках. Опорная рама 2, кроме того, включает крепежное устройство 18 для съемного крепления крышки 3 к опорной раме. Преимущественно подобное крепежное устройство 18 состоит из крепежных пазов 12, предназначенных для приема соответствующих крепежных язычков 4 крышки 3. Предпочтительно, но не ограничивая возможных вариантов осуществления, число крепежных пазов 12, выполненных на опорной раме 2, равно четырем. Крепежный паз 12 хорошо виден на фиг. 3, на которой показан вид в разрезе вдоль осей х-х и у-у опорной рамы 2, приведенной на фиг. 2. В частности на данной фигуре виден крепежный паз 12. Крепежный паз 12 имеет концевой участок в виде отверстия 13, выполненного в корпусе 7 опорной рамы 2 и расположенного таким образом, чтобы в этом месте в него мог войти крепежный язычок 4 крышки 3. Предпочтительно, как показано на фиг. 3, кромка корпуса 7 рамы, расположенная по периметру отверстия 13, имеет фаску для облегчения входа крепежного язычка 4 в крепежный паз 12. Преимущественно в крепежном пазу 12 имеется разгрузочное устройство 14. Предпочтительно подобное устройство включает в себя по меньшей мере одну выступающую кромку, например, треугольного профиля, идущую от стенки 15 паза внутрь паза 12. Преимущественно крепежное устройство 18, кроме того, включает в себя нажимное устройство 20,расположенное напротив разгрузочного устройства 14. На фиг. 3 с целью упрощения нажимное устройство 20 показано отдельно от крепежного паза 12. Данное нажимное устройство 20 создает давление на крепежный язычок 4 крышки 3 с тем, чтобы при установке крышки 3 на опорную раму 2 поверхность данного язычка 4 вошла в зацепление в направлении давления с выступающей кромкой 14. В конкретном преимущественном осуществлении изобретения нажимное устройство 20 включает в себя гибкий зуб 21, выполненный наклонным относительно направления крепежного паза 12. Данный зуб имеет концевой участок 22, выступающий внутрь паза 12, и противоположный ему концевой участок 23, упирающийся в стенку 16 паза, расположенную напротив стенки 15 паза, на которой находится разгрузочное устройство 14. Предпочтительно концевой участок 22 зуба 21, выступающий внутрь паза 12, является изогнутым. В конкретном предпочтительном осуществлении изобретения гибкий зуб 21 является металличе-2 012758 ским зубом, представляющим собой часть пластинчатого элемента 20, входящего предпочтительно шарнирно и с фиксацией защелкиванием в выемку 25, примыкающую к крепежному пазу 12. Пластинчатый элемент 20 показан на местном виде на фиг. 3 и на общем и более подробном виде на фиг. 4. Данный пластинчатый элемент 20 предпочтительно является металлическим листом, включающим в себя основание 20 а, 20b, 20c, 20d, вставляющееся в выемку 25. Основание 20 а, 20b, 20c, 20d состоит из четырех стенок в основном попарно параллельных. Одна из этих стенок, а именно стенка 20 а,соединяется с гибким зубом 22. Стенка 20 с, расположенная напротив стенки 20 а, при входе пластинчатого элемента 20 в выемку 25 должна зайти за выступающий элемент 26, имеющийся на стенке паза 16, для фиксации путем защелкивания пластины 20 на опорной раме 2. Предпочтительно стенка 20 с пластины 20 имеет участок 27, слегка наклоненный по отношению к плоскости, в которой лежит основание 20 а, 20b, 20c, 20d, для того чтобы стенка 20 с смогла зайти за выступающий элемент 26 при защелкивании пластины 20 в выемке 25. Предпочтительно две другие стенки 20b, 20d пластины 20 имеют зазубренные внешние грани, преимущественно приспособленные для обеспечения установки с усилием и фиксацией пластины 20 в выемке 25. На фиг. 5 а и 5b показаны два местных вида крышки 3 и опорной рамы 2 в двух различных рабочих положениях. На данных фигурах крышка 3 преимущественно включает в себя язычок 4, имеющий первую профилированную поверхность 31, по меньшей мере, частично имеющей форму зуба пилы и вторую поверхность 30, существенно гладкую, и расположенную напротив первой профилированной поверхности 31. Первая поверхность 31 благодаря толкающему действию зуба 21 входит в направлении давления в зацепление с выступающей кромкой 14, имеющейся в крепежном пазе 12, для удерживания крышки 3 в закреплении на опорной раме 2. Вторая поверхность 30 выполнена таким образом, что при входе крепежного язычка 4 в крепежный паз 12 он скользит этой поверхностью по гибкому зубу 21. После входа гибкий зуб 21 создает толкающее усилие на данную поверхность 30, что вызывает незначительное изгибание крепежного язычка 4. Благодаря этому изгибанию, не показанному на фигурах, профилированная поверхность 31 крепежного язычка 4 прижимается к выступающей кромке 14, имеющейся внутри крепежного паза 12. В конкретном предпочтительном осуществлении в соответствии с фиг. 6 крепежный язычок 4 имеет в основном плоскую форму и снабжен разгрузочными утолщениями 32, 33, выполненными на поверхности язычка 30, предназначенной для взаимодействия с гибким зубом 21. На практике гибкий зуб 21 выполнен таким образом, что он создает толкающее усилие на данные утолщения 32, 33, тем самым позволяя поддерживать постоянное давление на крепежный язычок 4, для предпочтительного поддержания постоянной во времени разъединяющей силы на крышку 3 со стороны опорной рамы 2 независимо от числа выполненных перемещений. В конкретном предпочтительном осуществлении, показанном на фиг. 6, крепежный язычок, кроме того, снабжен концевым участком 34 со скошенными гранями, предназначенным для облегчения центрирования и входа крепежного язычка 4 в крепежный паз 12 опорной рамы 2. Из вышеприведенного описания понятно, каким образом опорная рама 2, соответствующая настоящему изобретению, позволяет исключительно просто установить крышку 3. Следует отметить, что наличие нажимного устройства в крепежном пазу позволяет получить надежное соединение крышки 3 с опорной рамой 2 без создания избыточной нагрузки на детали конструкции, обеспечивающие закрепление крышки 3 на раме 2. Преимущественно наличие на крепежном язычке 4 поверхности 31, выполненной в форме зуба пилы и приспособленной для взаимодействия с разгрузочным устройством 14, имеющемся в крепежном пазу 12 позволяет устанавливать крышку 3 параллельно стене, на которую производится монтаж, и в том случае, когда, например, из-за неточной установки кожуха, монтируемого заподлицо в стену, корпус 7 опорной рамы 2 не точно выставлен относительно данной монтажной стены. Кроме того, следует отметить, что, преимущественно, обеспечение толкающего действия зуба криволинейной поверхностью позволяет избежать упора данного зуба в крепежный язычок 4 при снятии крышки 3 с опорной рамы 2. Безусловно, специалист в данной области техники для обеспечения соответствия возможным специальным требованиям может внести многочисленные усовершенствования и изменения в конструкцию вышеописанной опорной рамы, каждое из которых в любом случае входит в объем охраны данного изобретения в соответствии с нижеприведенными пунктами формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Опорная рама (2) для настенного монтажа по меньшей мере одного электрического устройства,включающая корпус (7), выполненный с возможностью крепления к стене и расположенный по периметру монтажного окна (9) в этой раме (2), определяющего посадочное место, приспособленное для вставки и закрепления по меньшей мере одного электрического устройства, и крепежное устройство (18) для-3 012758 съемного крепления крышки (3) к опорной раме (2) посредством по меньшей мере одного крепежного язычка (4), смонтированного на крышке (3), при этом крепежное устройство (18) имеет по меньшей мере один крепежный паз (12), в котором расположено фиксирующее средство (14), предназначенное для зацепления с поверхностью (31) крепежного язычка (4), введенного в этот паз (12), и который имеет концевой участок в виде отверстия (13) в корпусе (7) рамы (2), служащего для прохода крепежного язычка(4) в крепежный паз (12), нажимное устройство (20), предназначенное для прижима к фиксирующему средству (14) и зацепления с ним язычка (4), введенного в этот паз (12). 2. Опорная рама (2) по п.1, в которой указанная поверхность (31) крепежного язычка (4) включает по меньшей мере один участок профилированной поверхности, выполненный в форме зуба пилы. 3. Опорная рама (2) по п.1, в которой фиксирующее средство (14) включает по меньшей мере один элемент, выступающий из первой внутренней стенки (15) крепежного паза (12), а нажимное устройство(20) включает гибкий наклонный зуб (21), имеющий первый концевой участок (22), выступающий внутрь указанного паза (12) и второй концевой участок (23), упирающийся во вторую внутреннюю стенку (16) указанного паза (12), расположенную напротив указанной первой внутренней стенки (15). 4. Опорная рама (2) по п.3, в которой указанный выступающий элемент фиксирующего средства(14) выполнен в виде зуба. 5. Опорная рама (2) по п.4, в которой указанный зуб имеет, по существу, треугольный профиль. 6. Опорная рама (2) по п.3, в которой указанный первый концевой участок (22) зуба (21) выполнен изогнутым. 7. Опорная рама (2) по п.3, в которой корпус (7) рамы имеет по меньшей мере одну выемку (25),примыкающую к крепежному пазу (12), а нажимное устройство (20) включает пластинчатый элемент(20) с указанным гибким зубом (21), при этом пластинчатый элемент (20) выполнен с возможностью вставки в указанную выемку (25) таким образом, что указанный зуб (21) выступает внутрь крепежного паза (12). 8. Опорная рама (2) по п.7, в которой пластинчатый элемент (20) выполнен с возможностью вставки с фиксацией защелкиванием в выемку (25). 9. Опорная рама (2) по п.2, в которой указанное нажимное устройство (20) выполнено с возможностью взаимодействия, по существу, с гладкой поверхностью (30) указанного крепежного язычка (4), расположенной напротив указанной профилированной поверхности (31). 10. Группа деталей (2, 3) для настенного монтажа по меньшей мере одного электрического устройства, включающая в себя крышку (3), включающую множество крепежных язычков (4); опорную раму(2) по любому из пп.1-9, включающую множество крепежных пазов (12), каждый из которых приспособлен для приема и фиксации соответствующего крепежного язычка (4) из указанного множества крепежных язычков (4).
