Комплекс для монтажа морской стационарной платформы и способ транспортировки и монтажа посредством комплекса для монтажа морской стационарной платформы.

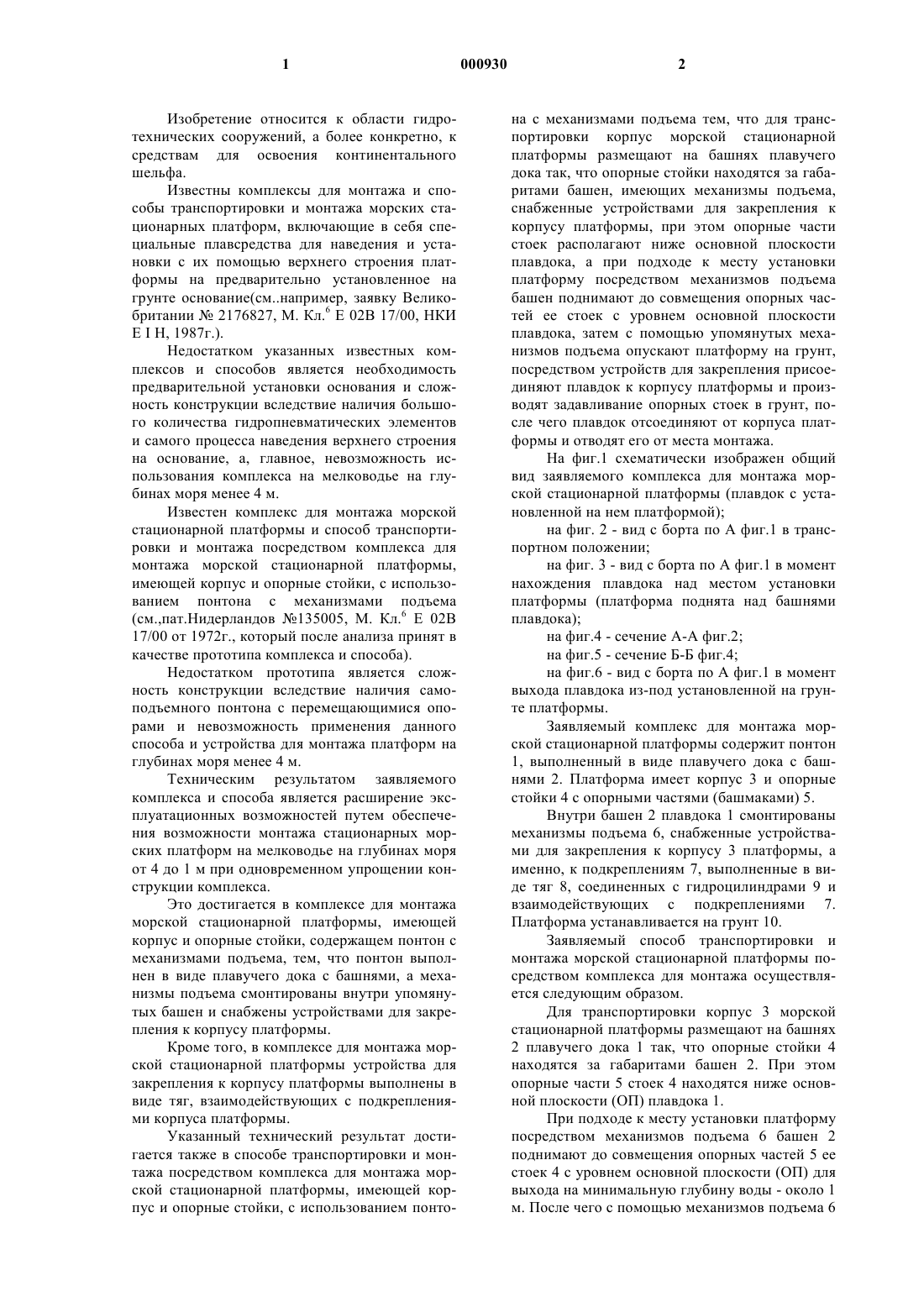

1 Изобретение относится к области гидротехнических сооружений, а более конкретно, к средствам для освоения континентального шельфа. Известны комплексы для монтажа и способы транспортировки и монтажа морских стационарных платформ, включающие в себя специальные плавсредства для наведения и установки с их помощью верхнего строения платформы на предварительно установленное на грунте основание(смнапример, заявку Великобритании 2176827, М. Кл.6 Е 02 В 17/00, НКИ Е I H, 1987 г.). Недостатком указанных известных комплексов и способов является необходимость предварительной установки основания и сложность конструкции вследствие наличия большого количества гидропневматических элементов и самого процесса наведения верхнего строения на основание, а, главное, невозможность использования комплекса на мелководье на глубинах моря менее 4 м. Известен комплекс для монтажа морской стационарной платформы и способ транспортировки и монтажа посредством комплекса для монтажа морской стационарной платформы,имеющей корпус и опорные стойки, с использованием понтона с механизмами подъема(см.,пат.Нидерландов 135005, М. Кл.6 Е 02 В 17/00 от 1972 г., который после анализа принят в качестве прототипа комплекса и способа). Недостатком прототипа является сложность конструкции вследствие наличия самоподъемного понтона с перемещающимися опорами и невозможность применения данного способа и устройства для монтажа платформ на глубинах моря менее 4 м. Техническим результатом заявляемого комплекса и способа является расширение эксплуатационных возможностей путем обеспечения возможности монтажа стационарных морских платформ на мелководье на глубинах моря от 4 до 1 м при одновременном упрощении конструкции комплекса. Это достигается в комплексе для монтажа морской стационарной платформы, имеющей корпус и опорные стойки, содержащем понтон с механизмами подъема, тем, что понтон выполнен в виде плавучего дока с башнями, а механизмы подъема смонтированы внутри упомянутых башен и снабжены устройствами для закрепления к корпусу платформы. Кроме того, в комплексе для монтажа морской стационарной платформы устройства для закрепления к корпусу платформы выполнены в виде тяг, взаимодействующих с подкреплениями корпуса платформы. Указанный технический результат достигается также в способе транспортировки и монтажа посредством комплекса для монтажа морской стационарной платформы, имеющей корпус и опорные стойки, с использованием понто 000930 2 на с механизмами подъема тем, что для транспортировки корпус морской стационарной платформы размещают на башнях плавучего дока так, что опорные стойки находятся за габаритами башен, имеющих механизмы подъема,снабженные устройствами для закрепления к корпусу платформы, при этом опорные части стоек располагают ниже основной плоскости плавдока, а при подходе к месту установки платформу посредством механизмов подъема башен поднимают до совмещения опорных частей ее стоек с уровнем основной плоскости плавдока, затем с помощью упомянутых механизмов подъема опускают платформу на грунт,посредством устройств для закрепления присоединяют плавдок к корпусу платформы и производят задавливание опорных стоек в грунт, после чего плавдок отсоединяют от корпуса платформы и отводят его от места монтажа. На фиг.1 схематически изображен общий вид заявляемого комплекса для монтажа морской стационарной платформы (плавдок с установленной на нем платформой); на фиг. 2 - вид с борта по А фиг.1 в транспортном положении; на фиг. 3 - вид с борта по А фиг.1 в момент нахождения плавдока над местом установки платформы (платформа поднята над башнями плавдока); на фиг.4 - сечение А-А фиг.2; на фиг.5 - сечение Б-Б фиг.4; на фиг.6 - вид с борта по А фиг.1 в момент выхода плавдока из-под установленной на грунте платформы. Заявляемый комплекс для монтажа морской стационарной платформы содержит понтон 1, выполненный в виде плавучего дока с башнями 2. Платформа имеет корпус 3 и опорные стойки 4 с опорными частями (башмаками) 5. Внутри башен 2 плавдока 1 смонтированы механизмы подъема 6, снабженные устройствами для закрепления к корпусу 3 платформы, а именно, к подкреплениям 7, выполненные в виде тяг 8, соединенных с гидроцилиндрами 9 и взаимодействующих с подкреплениями 7. Платформа устанавливается на грунт 10. Заявляемый способ транспортировки и монтажа морской стационарной платформы посредством комплекса для монтажа осуществляется следующим образом. Для транспортировки корпус 3 морской стационарной платформы размещают на башнях 2 плавучего дока 1 так, что опорные стойки 4 находятся за габаритами башен 2. При этом опорные части 5 стоек 4 находятся ниже основной плоскости (ОП) плавдока 1. При подходе к месту установки платформу посредством механизмов подъема 6 башен 2 поднимают до совмещения опорных частей 5 ее стоек 4 с уровнем основной плоскости (ОП) для выхода на минимальную глубину воды - около 1 м. После чего с помощью механизмов подъема 6 3 опускают платформу на грунт 10. Посредством устройств для закрепления присоединяют плавдок 1 к корпусу 3 платформы, для чего тяги 8 при помощи гидроцилиндров 9 вводят в зацепление с подкреплениями 7 корпуса 3. Производят задавливание опорных стоек 4 в грунт 10 механизмами подъема 6, передавая тем самым вес плавдока 1 на корпус 3 платформы. Затем плавдок 1 отсоединяют от корпуса 3 платформы, для чего выводят тяги 8 из зацепления с подкреплениями 7 посредством гидроцилиндров 9. Работа гидроцилиндров 9 производится от гидропривода, размещенного на плавдоке 1(гидропривод не показан). После этого плавдок 1 отводят от места монтажа (от установленной на грунте платформы). Заявляемый комплекс для монтажа и способ транспортировки и монтажа посредством комплекса для монтажа морской платформы обеспечивают возможность монтажа морских стационарных и самоподъемных платформ на мелководье на минимальных глубинах моря менее 4 м до 1 м при одновременном упрощении конструкции комплекса за счет использования имеющихся плавдоков при незначительной их модернизации, связанной с дооборудованием башен подъемниками. Предлагаемые комплекс и способ транспортировки и монтажа существенно расширяют эксплуатационные возможности за счет расширения района эксплуатации и обслуживания мелководного шельфа от 20 до 1 м. ФОРМУЛА ИЗОБРЕТЕНИЯ 4 стойки, содержащий понтон с механизмами подъема, отличающийся тем, что понтон выполнен в виде плавучего дока с башнями, а механизмы подъема смонтированы внутри упомянутых башен и снабжены устройствами для закрепления к корпусу платформы. 2. Комплекс для монтажа морской стационарной платформы по п.1, отличающийся тем,что устройства для закрепления к корпусу платформы выполнены в виде тяг, взаимодействующих с подкреплениями корпуса платформы. 3. Способ транспортировки и монтажа посредством комплекса для монтажа морской стационарной платформы, имеющей корпус и опорные стойки, с использованием понтона с механизмами подъема, отличающийся тем, что для транспортировки корпус морской стационарной платформы размещают на башнях плавучего дока так, что опорные стойки находятся за габаритами башен, имеющих механизмы подъема, снабженные устройствами для закрепления к корпусу платформы, при этом опорные части стоек располагают ниже основной плоскости плавдока, а при подходе к месту установки платформу посредством механизмов подъема башен поднимают до совмещения опорных частей ее стоек с уровнем основной плоскости плавдока, после чего с помощью упомянутых механизмов подъема опускают платформу на грунт, с помощью устройств для закрепления присоединяют плавдок к корпусу платформы и производят задавливание опорных стоек в грунт, а затем плавдок отсоединяют от корпуса платформы и отводят его от места монтажа. 1. Комплекс для монтажа морской стационарной платформы, имеющей корпус и опорные
