Защитные устройства для защищенных подложек

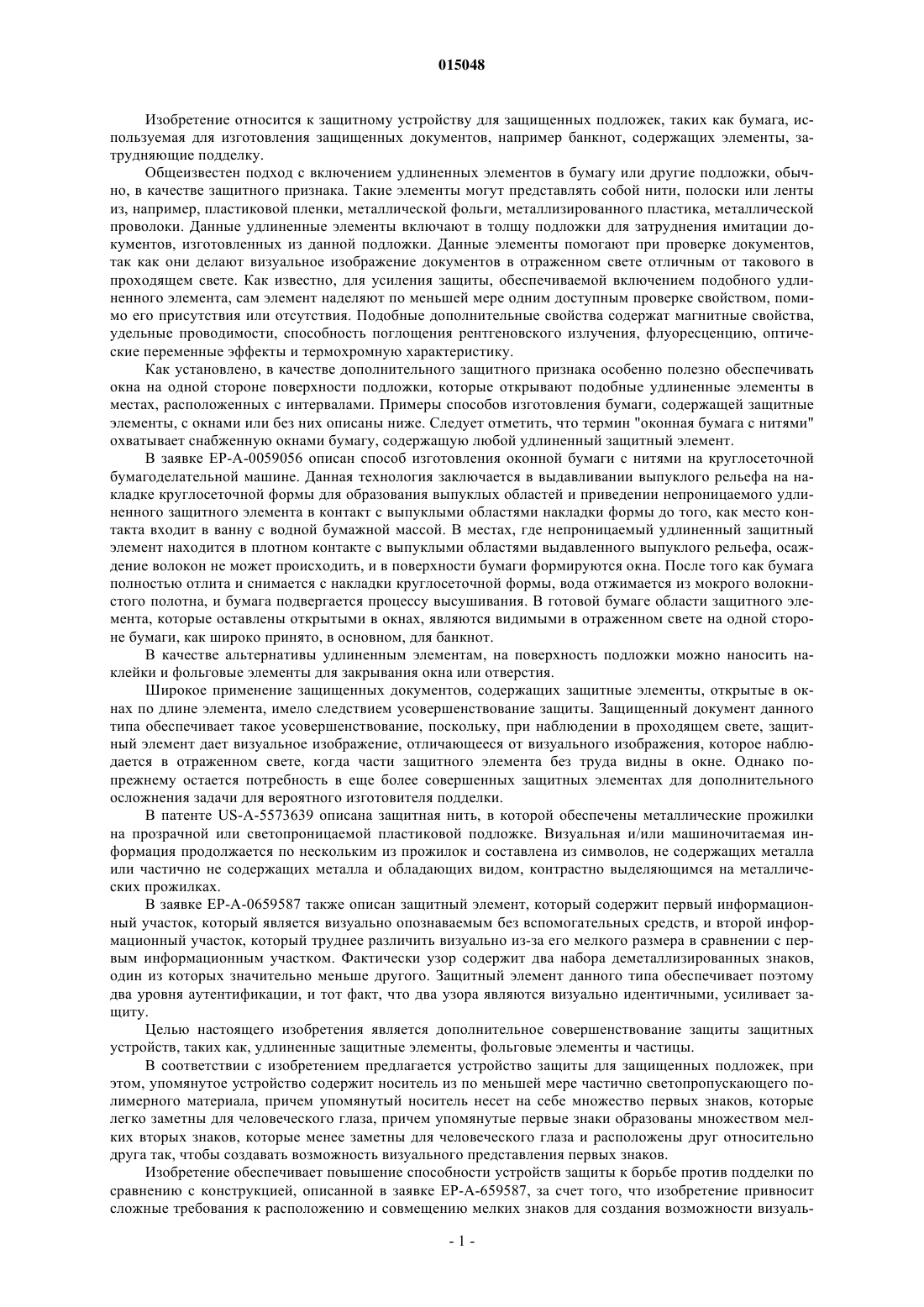

ЗАЩИТНЫЕ УСТРОЙСТВА ДЛЯ ЗАЩИЩЕННЫХ ПОДЛОЖЕК(71)(73) Заявитель и патентовладелец: ДЕ ЛЯ РЮ ИНТЕРНЭШНЛ ЛИМИТЕД Коммандер Лоуренс Джордж (GB) Представитель: Изобретение относится к защитному устройству для защитных подложек, таких как бумага, используемая для изготовления защищенных документов, например банкнот, содержащих элементы, затрудняющие подделку. Поэтому изобретение обеспечивает устройство защиты, содержащее носитель, по меньшей мере, из частично светопропускающего полимерного материала. Носитель несет на себе множество первых знаков, которые легко заметны для человеческого глаза. Первые знаки образованы множеством мелких вторых знаков, которые менее заметны для человеческого глаза и расположены друг относительно друга так, чтобы создавать возможность визуального представления первых знаков. 015048 Изобретение относится к защитному устройству для защищенных подложек, таких как бумага, используемая для изготовления защищенных документов, например банкнот, содержащих элементы, затрудняющие подделку. Общеизвестен подход с включением удлиненных элементов в бумагу или другие подложки, обычно, в качестве защитного признака. Такие элементы могут представлять собой нити, полоски или ленты из, например, пластиковой пленки, металлической фольги, металлизированного пластика, металлической проволоки. Данные удлиненные элементы включают в толщу подложки для затруднения имитации документов, изготовленных из данной подложки. Данные элементы помогают при проверке документов,так как они делают визуальное изображение документов в отраженном свете отличным от такового в проходящем свете. Как известно, для усиления защиты, обеспечиваемой включением подобного удлиненного элемента, сам элемент наделяют по меньшей мере одним доступным проверке свойством, помимо его присутствия или отсутствия. Подобные дополнительные свойства содержат магнитные свойства,удельные проводимости, способность поглощения рентгеновского излучения, флуоресценцию, оптические переменные эффекты и термохромную характеристику. Как установлено, в качестве дополнительного защитного признака особенно полезно обеспечивать окна на одной стороне поверхности подложки, которые открывают подобные удлиненные элементы в местах, расположенных с интервалами. Примеры способов изготовления бумаги, содержащей защитные элементы, с окнами или без них описаны ниже. Следует отметить, что термин "оконная бумага с нитями" охватывает снабженную окнами бумагу, содержащую любой удлиненный защитный элемент. В заявке EP-A-0059056 описан способ изготовления оконной бумаги с нитями на круглосеточной бумагоделательной машине. Данная технология заключается в выдавливании выпуклого рельефа на накладке круглосеточной формы для образования выпуклых областей и приведении непроницаемого удлиненного защитного элемента в контакт с выпуклыми областями накладки формы до того, как место контакта входит в ванну с водной бумажной массой. В местах, где непроницаемый удлиненный защитный элемент находится в плотном контакте с выпуклыми областями выдавленного выпуклого рельефа, осаждение волокон не может происходить, и в поверхности бумаги формируются окна. После того как бумага полностью отлита и снимается с накладки круглосеточной формы, вода отжимается из мокрого волокнистого полотна, и бумага подвергается процессу высушивания. В готовой бумаге области защитного элемента, которые оставлены открытыми в окнах, являются видимыми в отраженном свете на одной стороне бумаги, как широко принято, в основном, для банкнот. В качестве альтернативы удлиненным элементам, на поверхность подложки можно наносить наклейки и фольговые элементы для закрывания окна или отверстия. Широкое применение защищенных документов, содержащих защитные элементы, открытые в окнах по длине элемента, имело следствием усовершенствование защиты. Защищенный документ данного типа обеспечивает такое усовершенствование, поскольку, при наблюдении в проходящем свете, защитный элемент дает визуальное изображение, отличающееся от визуального изображения, которое наблюдается в отраженном свете, когда части защитного элемента без труда видны в окне. Однако попрежнему остается потребность в еще более совершенных защитных элементах для дополнительного осложнения задачи для вероятного изготовителя подделки. В патенте US-A-5573639 описана защитная нить, в которой обеспечены металлические прожилки на прозрачной или светопроницаемой пластиковой подложке. Визуальная и/или машиночитаемая информация продолжается по нескольким из прожилок и составлена из символов, не содержащих металла или частично не содержащих металла и обладающих видом, контрастно выделяющимся на металлических прожилках. В заявке EP-A-0659587 также описан защитный элемент, который содержит первый информационный участок, который является визуально опознаваемым без вспомогательных средств, и второй информационный участок, который труднее различить визуально из-за его мелкого размера в сравнении с первым информационным участком. Фактически узор содержит два набора деметаллизированных знаков,один из которых значительно меньше другого. Защитный элемент данного типа обеспечивает поэтому два уровня аутентификации, и тот факт, что два узора являются визуально идентичными, усиливает защиту. Целью настоящего изобретения является дополнительное совершенствование защиты защитных устройств, таких как, удлиненные защитные элементы, фольговые элементы и частицы. В соответствии с изобретением предлагается устройство защиты для защищенных подложек, при этом, упомянутое устройство содержит носитель из по меньшей мере частично светопропускающего полимерного материала, причем упомянутый носитель несет на себе множество первых знаков, которые легко заметны для человеческого глаза, причем упомянутые первые знаки образованы множеством мелких вторых знаков, которые менее заметны для человеческого глаза и расположены друг относительно друга так, чтобы создавать возможность визуального представления первых знаков. Изобретение обеспечивает повышение способности устройств защиты к борьбе против подделки по сравнению с конструкцией, описанной в заявке EP-A-659587, за счет того, что изобретение привносит сложные требования к расположению и совмещению мелких знаков для создания возможности визуаль-1 015048 ного представления более крупных знаков. Кроме того, поскольку мелкие знаки служат для создания более крупных знаков, общий узор занимает меньше пространства на защитном элементе, чем на известных нитях, на которых мелкие и более крупные участки конструкции находятся в отдельных местах. Это особенно важно для оконных устройств защиты, в которых пространство узора ограничено областью окна. Настоящее изобретение допускает также контролируемое использование ограниченного набора символов, например, инициалов банка или принадлежности банковских билетов, которые могут быть размещены на устройстве защиты так, что, даже когда положение не совмещено по вертикали, существует возможность получения полного набора символов в пределах пространства окна на каждой банкноте. Это улучшает считываемость защитного элемента, так как для него создается однородный фон. В таком случае, подобный набор символов может объединять как макро-, так и микроэлементы в пространстве, ограниченном по сравнению с известными устройствами. Дополнительное преимущество состоит в том, что изобретение представляет визуальное изображение, которое привлекает большее внимание, чем изображения в соответствии с известным уровнем техники. Создание защитного элемента, привлекающего внимание наблюдателя, повышает вероятность того, что человек из неподготовленной публики увидит и проверит устройство и защищенный документ, в целом, и это означает, что устройство защиты обладает более сильным защитным действием. Это дает преимущество по сравнению с визуально сложными устройствами, например, устройствами, описанными в патенте US-A-5573639, которые очень легко приводят в замешательство, особенно, когда документ,в котором содержится устройство защиты, печатают поверх. Благодаря методу, при котором изображения встраивают в настоящем изобретении, вышеописанной проблемы не возникает, и более крупные символы остаются хорошо заметными. Вследствие усовершенствования современных сканеров и настольного полиграфического оборудования от производителей требуется также повышение сложности узоров, применяемых на защищенных документах, но это необходимо осуществлять без ущерба для доступности осмотра широкой публикой или для считываемости защитных элементов. Настоящее изобретение обеспечивает простое распознавание общедоступных защитных элементов вместе с более сложным элементом, который намного труднее скопировать, с помощью современного сканирующего оборудования. Ниже приведено описание изобретения только для примера, со ссылками и как показано на прилагаемых чертежах, на которых фиг. 1 - вид в плане удлиненного защитного элемента в соответствии с настоящим изобретением,содержащего металлизированные знаки; фиг. 2, 3, 5, 6-11 - виды в плане альтернативных вариантов осуществления настоящего изобретения,в которых устройство защиты снабжено знаками разных форм; фиг. 4 - вид в плане защищенного изделия, содержащего устройство защиты, показанное на фиг. 3; и фиг. 12 - еще один альтернативный вариант осуществления устройства защиты в соответствии с изобретением, в котором знаки имеют разные размеры. На фиг. 1 представлено устройство защиты в форме удлиненного защитного элемента 10 в соответствии с первым вариантом осуществления настоящего изобретения для частичного внедрения в волокнистую подложку, например, защитную бумагу. Защитный элемент 10 содержит носитель 11 из подходящего пластикового материала, который является гибким и водонепроницаемым, и который является по меньшей мере светопроницаемым и частично светопропускающим, но, предпочтительно, по существу прозрачным. Подходящим материалом мог бы быть PET (полиэтилентерефталат). Защитный элемент 10 снабжен крупными удобочитаемыми знаками 12, которые сформированы из мелких знаков 13. В примере, показанном на фиг. 1, более крупные знаки 12 содержат цифры 2 и 0, образующие число 20, при этом 2 и 0 построены из мелких, менее удобочитаемых металлизированных букв 13, которые читаются в последовательности "STARCHROME" и "CLEARTEXT". Мелкие знаки 13 имеют размер, который осложняет их визуальное различение невооруженным глазом, но который обеспечивает дополнительную степень защиты против подделывания, поскольку их значительно сложнее копировать при изготовлении фальшивки. Однако после того как глаз сфокусирован на крупном тексте, оказывает легче обнаруживать присутствие мелких знаков 13 и распознавать их. Мелкие знаки 13 можно создавать посредством печатания токопроводящими или непроводящими, металлическими или другими непрозрачными красками или с помощью других известных технологических процессов металлизации или деметаллизации. В предпочтительном варианте ширина защитного элемента 10 находится в диапазоне от 1 до 30 мм,тогда как высота крупных знаков 12 находится в диапазоне от 0,8 до 28,0 мм и более предпочтительно от 0,8 до 8,0 мм. Высота мелких знаков 13 находится предпочтительно в диапазоне от 0,2 до 6 мм и более предпочтительно от 0,2 до 2,00 мм. В предпочтительном варианте осуществления для защитного элемента с шириной 8 мм высота крупных знаков 12 равна предпочтительно 6 мм при высоте мелких знаков 13, равной 1 мм. Для защитного элемента с шириной 4 мм высота крупных знаков 12 равна 2 мм и высота мелких знаков 13 равна-2 015048 0,4 мм. Мелкие знаки 13 могут иметь размер, при котором их можно различить только с просмотровым средством, например через лупу. Как показано на фиг. 2, мелкие знаки 13 могут содержать, в качестве альтернативы, деметаллизированные знаки. В данном примере носитель 11 металлизирован для обеспечения металлического слоя из алюминия или другого подходящего металла. Металлизацию можно выполнять вакуумным осаждением,гальванотехническим или другим подходящим способом. Затем металлизированный носитель 11 частично деметаллизируют с использованием известного способа, например технологии литографии, для обеспечения прозрачных областей, которые формируют знаки 13. Знаки могут быть сформированы областями уменьшенной толщины металла, как описано в публикации WO 2004/014665. В обоих вариантах осуществления, показанных на фиг. 1 и 2, металлические области могут быть обеспечены печатанием защитного элемента 10 краской с металлическим эффектом, обладающей металлическим внешним видом, например, красками Metalstar, выпускаемыми фирмой Eckart. Однако такие краски с металлическим эффектом не обязательно обеспечивают электрическую проводимость. Однако целесообразно, чтобы знаки 12/13, когда они содержат металлический материал, и/или защитный элемент 10, в целом, обеспечивали проводящие свойства, которые облегчают возможность машинного детектирования нити для аутентификации или сортировки по стоимости. В настоящем изобретении только мелкие знаки физически производят в процессе металлизации,деметаллизации или печатания. Крупные знаки создают посредством размещения и совмещения мелких знаков. Формирование обычной металлической защитной нити с большими и мелкими деметаллизированными символами может быть сложной задачей из-за большой разницы по ширине основных штрихов крупных и мелких символов. Оптимизация процесса травления для эффективного получения как мелкоразмерных, так и крупноразмерных деметаллизированных областей является трудной задачей. Например,если процесс оптимизирован под мелкоразмерные области, то крупноразмерные области не будут полностью деметаллизированными, и если установка оптимизирована под крупноразмерные области, то разрешающая способность мелкоразмерных областей снижается из-за удаления слишком большого количества металла. Преимущество настоящего изобретения состоит в том, что, поскольку мелкие знаки применяются для образования крупных знаков, то процесс деметаллизации можно оптимизировать под ширину основных штрихов мелких символов, и поэтому можно получить оптимальную разрешающую способность. Процесс деметаллизации можно дополнительно оптимизировать созданием мелких символов с постоянной шириной основных штрихов. В качестве дополнительной альтернативы знаки можно обеспечивать печатанием защитного элемента 10 краской с оптически переменными эффектами, например, марки OVI, поставляемой компанией SICPA, или другими окрашенными непрозрачными или прозрачными красками. По меньшей мере один цвет можно применять для создания многоцветных узоров, например, национальных флагов. В варианте осуществления, показанном на фиг. 3, первые знаки 12 содержат французский флаг. Первый участок 14 запечатан вторыми знаками 13, а именно, небольшими цифрами, представляющими сумму банкноты (например, 10 фунтов стерлингов), которые напечатаны красной краской. Второй участок 15 оставлен прозрачным, так что белый цвет подлежащей бумаги просматривается насквозь, и третий участок 16 запечатан цифрами, аналогичными цифрам в участке 14, но синей краской. Контур показан для ясности и не является частью узора. На фиг. 4 устройство 10 защиты, представленное на фиг. 3, показано как удлиненный защитный элемент, который частично внедрен в защищенную подложку, из которой сформирована банкнота или другое защищенное изделие 17. Защитный элемент частично открыт наружу в окна на поверхности подложки. Очевидно, что любую из вышеупомянутых красок можно сочетать либо с другими красками, либо с вакуумно осажденными металлическими слоями. Как показано на фиг. 5 и 6, в качестве мелких знаков 13, вместо буквенно-цифровых символов можно использовать символы или графические элементы, которые составляют крупные буквенноцифровые знаки 12 на данных фигурах, "DLR" и "70", соответственно. На фиг. 7 представлен дополнительный пример, в котором мелкие знаки 13 содержат позитивные непрозрачные символы, например звездочки, и составляют, в данном случае, крупный знак 12, который является также символом крупной звезды 12. Носитель 11 является прозрачным, и поэтому знаки 12/13 будут наблюдаться в виде позитивного узора на прозрачном фоне. На фиг. 8 и 9 представлены дополнительные варианты осуществления, в которых крупные знаки 12 являются цифрами "5", составленными из мелких знаков 13, которые также являются цифрами "5". На фиг. 8, крупные знаки 12 будут иметь вид негативных металлизированных символов, составленных из мелких знаков 13, которые являются негативными деметаллизированными символами, сформированными на металлизированном носителе 11. На фиг. 9, аналогично фиг. 7, крупные знаки 12 будут представляться позитивными, составленными из мелких знаков 13, которые являются позитивными металлизированными символами на прозрачном носителе 11. На фиг. 10 представлен дополнительный альтернативный вариант осуществления устройства защиты в соответствии с изобретением. В данном варианте осуществления, носитель 11 металлизирован и-3 015048 затем частично деметаллизирован для формирования повторяющихся мелких знаков 13 (цифр "20"), которые близко повторяются по длине и по ширине защитного элемента 10. Крупные знаки 12 обеспечены сплошными металлическими областями (формирующими цифры "10"), оконтуренные множеством мелких знаков 13. На фиг. 10 крупные знаки 12 будут представляться позитивными, сформированными из мелких негативных знаков 13. На фиг. 10a представлен дополнительный альтернативный вариант осуществления, в котором мелкие знаки 13 являются металлизированными знаками на прозрачном носителе 11. Крупные знаки 12 обеспечены областями прозрачного носителя 11, оконтуренными множеством мелких металлизированных знаков 13. На фиг. 10a крупные знаки 12 будут представляться негативными, сформированными из мелких позитивных знаков 13. На фиг. 11 представлен вариант осуществления устройства защиты, аналогичного устройству, показанному на фиг. 10, которое модифицировано так, что мелкие знаки 13 обеспечены вдоль и поперек всего защитного элемента 10. Однако крупные знаки 12 созданы модификацией внешнего вида мелких знаков 13 для обеспечения видимого контраста. Например, можно изменить ширину шрифта или основных штрихов знаков 13. В альтернативном варианте, чтобы обеспечивать контраст, можно изменять плотность металла, используемого при формировании мелких знаков 13, например, химическим травлением для съема какого-то количества, но не всего металла, присутствующего в областях упомянутых знаков 13. В дополнительном варианте осуществления, для обеспечения контраста можно изменять цвет мелких знаков. В дополнительном альтернативном варианте осуществления изобретения размеры как мелких знаков 13, так и крупных знаков 12 на устройстве защиты изменяются по длине защитного элемента 10. В варианте осуществления, показанном на фиг. 12, размер знаков 12, 13 уменьшается вдоль первого отрезка элемента 10 от начального размера до конечного размера, пока не достигнута точка, за которой крупные знаки 13 заменяются однолинейными знаками с размерами, немного меньшими, чем конечный размер крупных знаков 12. Однолинейные знаки продолжают уменьшаться в размере вдоль второго отрезка элемента 10, пока они почти не достигают начального размера мелких знаков 13. В данной точке начинается дополнительный первый отрезок крупных и мелких знаков 12/13. Первый и второй отрезки представляются объединяющимися один с другим. В дополнительных примерах в изобретении может изменяться либо размер крупных знаков 12, либо размер мелких знаков 13, но не обоих. Дополнительное изменение вышеописанных вариантов осуществления имеют целью обеспечение устройства 10 со слоем, создающим оптический эффект. Примеры подходящих слоев, создающих оптические эффекты, включают в себя жидкокристаллические полимеры, красочные слои, пигментированные жидкими кристаллами, радужные печатные слои, диэлектрические тонкопленочные структуры. Слой, создающий оптические эффекты, можно использовать в дополнение к деметаллизированному слою или вместо него. Например, радужный или пигментированный жидкими кристаллами красочный слой, можно печатать для образования крупных и мелких знаков 12/13. В более предпочтительном варианте, крупные и мелкие знаки 12/13 образуют печатанием темного окрашенного красочного слоя, который может содержать другие функциональные пигменты, например, технический углерод или ферромагнетики, который затем полностью запечатывается радужным или содержащим жидкий кристалл красочным слоем. Когда наносят полимерный слой из жидкокристаллической пленки, голографический слой или тонкопленочную диэлектрическую структуру, то это предпочтительно, но не обязательно, выполняют в связи с металлическим слоем. Например, когда устройство 10 защиты следует снабдить голографическим слоем, деметаллизированный слой можно применять как слой усиления отражения. Полимерный носитель 11 сначала покрывают лаком для тиснения, на котором затем создают тиснением голографический рельеф. Затем тисненый слой металлизируют и результирующий металлический слой частично деметаллизируют. Полученную структуру можно снабдить дополнительным защитным слоем. В альтернативном голографическом варианте осуществления полимерную пленку 11 покрывают лаком для тиснения и затем профилируют тиснением с созданием голографической рельефной структуры. Прозрачный слой с высоким показателем преломления (например, из ZnS) покрывают голографическим рельефным слоем. Затем обеспечивают крупные и мелкие знаки печатанием непрозрачными или прозрачными красками. Краска может быть краской с металлическим эффектом. В дополнительном альтернативном варианте осуществления можно применить конструкцию для переноса голограммы. По существу, данный вариант аналогичен вышеописанному, но с добавлением воскового антиадгезионного слоя и адгезионного слоя. Восковый антиадгезионный слой обеспечен между полимерным носителем 11 и металлическим или лаковым слоем, так что, после переноса, полимер можно снять. Адгезивный слой из клея-расплава или контактного клея обеспечивают на противоположной поверхности носителя 11, т.е. поверхности, которая приходит в контакт с подложкой. В дополнительном варианте можно использовать термохромные и жидкокристаллические материалы, например, материалы, описанные в заявке EP-A-608078 и публикации WO-A-03061980. В области изготовления устройств 10 защиты общеизвестен также способ обеспечения дополни-4 015048 тельных машиночитаемых элементов. Машиночитаемыми свойствами, характерными для устройства 10 защиты данного класса, являются проводимость, магнетизм и люминесценция. В рамках известного уровня техники описаны многочисленные способы изготовления устройств защиты с машиночитаемыми характеристиками. Примеры подобных устройств можно найти в заявках EP-A-319517, EP-A-516790, EPA-998396, EP-А-961996 и EP-A-1334844. В том случае, когда устройства защиты представляют собой защитные элементы, их можно внедрять в бумагу или другую подложку таким образом, что они либо полностью, либо частично внедрены в подложку. Хотя защитные элементы можно использовать в полностью внедренной или оконной форме,последняя является предпочтительной, так как тогда знаки можно легко опознавать как в отраженном,так и проходящем свете, а не только в проходящем свете, как в полностью внедренной форме. Защитные элементы 10 в соответствии с настоящим изобретением можно также применять в таких конструкциях,которые описаны в заявке EP-A-1141480, где элемент открыт в окнах на одной поверхности подложки, и элемент полностью открыт по его длине на другой стороне. В других вариантах осуществления вместо удлиненных защитных элементов, на поверхность подложки можно наносить наклейки, фольговые элементы и т.п. Данные элементы можно наносить так, чтобы они покрывали окна или отверстия, сформированные по время изготовления подложки или в ходе последующего процесса вырезания, например лазерного резания или вырубки штампом, так что часть устройства открыта с одной стороны подложки в данных окнах или отверстиях. Знаки или повторяющийся рисунок могут быть совмещены с окнами в машинном направлении, так что идентичный участок знаков или рисунка виден в каждом окне. Это требует применения процесса совмещения, например процесса, описанного в совместно рассматриваемой заявке GB 0409736.6. На конечной защищенной бумаге можно выполнять печать с одной или обеих сторон для идентификации изделия или документа, произведенного из бумаги. Данное печатание может содержать знаки,которые согласуются со знаками 12 или 13. Защищенную подложку применяют для изготовления защищенных изделий, например банкнот,ваучеров, гарантий, паспортов, защищенных этикеток, сертификатов и т.п. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защищенная подложка, содержащая защитное устройство (10), которое полностью или частично внедрено в подложку и содержит удлиненный носитель (11) из, по меньшей мере частично, светопропускающего полимерного материала, при этом упомянутый носитель (11) несет на себе множество первых знаков (12) и указанные первые знаки (12) образованы множеством мелких вторых знаков (13), расположенных друг от друга так, чтобы обеспечить видимость первых знаков (12), при этом высота первых знаков (12) находится в диапазоне от 0,8 до 28,0 мм и высота вторых знаков находится в диапазоне от 0,2 до 2,0 мм, причем первые и вторые знаки (12, 13) содержат буквенно-цифровые знаки, символы или изобразительные элементы, и, кроме того, первые и вторые знаки (12, 13) являются, и те и другие, негативными знаками, и указанные знаки (12, 13) образованы гальваническим покрытием. 2. Защищенная подложка по п.1, в которой высота первых знаков (12) находится в диапазоне от 0,8 до 8,0 мм. 3. Защищенная подложка по любому из предшествующих пунктов, в которой знаки (12, 13) имеют постоянную ширину основных штрихов. 4. Защищенная подложка по любому из предшествующих пунктов, в которой первые знаки (12) образованы по меньшей мере двумя наборами вторых знаков (13), при этом характеристика одного набора вторых знаков (13) изменяется по отношению ко второму набору вторых знаков (13). 5. Защищенная подложка по п.4, в которой изменяющаяся характеристика является шириной основных штрихов. 6. Защищенная подложка по п.4, в которой изменяющаяся характеристика является шрифтом. 7. Защищенная подложка по п.4, в которой изменяющаяся характеристика является плотностью или толщиной материала, формирующего знаки (12, 13). 8. Защищенная подложка по п.4, в которой изменяющаяся характеристика является цветом. 9. Защищенная подложка по любому из предшествующих пунктов, в которой первые и вторые знаки содержат одну и ту же визуальную информацию. 10. Защищенная подложка по п.1, в которой знаки (12, 13) сформированы из областей с уменьшенной толщиной металла в металлизированном слое. 11. Защищенная подложка по любому из предшествующих пунктов, в которой размер крупных знаков (12) изменяется. 12. Защищенная подложка по любому из предшествующих пунктов, в которой размер мелких знаков (13) изменяется. 13. Защищенная подложка по п.11 или 12, в которой размеры как мелких, так и крупных знаков изменяются. 14. Защищенная подложка по п.13, в которой каждые мелкие и крупные знаки (12, 13) имеют на-5 015048 чальный размер, от которого размер обоих наборов знаков (12, 13) уменьшается до конечного размера вдоль первого отрезка, и в которой дополнительно предусмотрен набор промежуточных знаков, сформированных из одиночных линий, причем промежуточные знаки уменьшаются от начального размера,меньшего, чем конечный размер крупных знаков, до конечного размера, большего, чем начальный размер мелких знаков, вдоль второго отрезка, причем второй отрезок упомянутых промежуточных знаков расположен между двумя первыми отрезками. 15. Защищенная подложка по любому из предшествующих пунктов, содержащая по меньшей мере в одной ее поверхности окна, в которых находятся открытые области защитного устройства (10). 16. Защищенная подложка по п.15, в которой защитное устройство (10) закрывает отверстие или окно в подложке. 17. Защищенная подложка по любому из предшествующих пунктов, которая представляет собой бумагу. 18. Защищенное изделие (17), сформированное из подложки по любому из пп.1-17, содержащее печатное изображение по меньшей мере на одной поверхности защищенной подложки. 19. Защищенное изделие (17) по п.18, в котором печатное изображение на поверхности защищенной подложки содержит знаки, которые согласуются с первыми знаками и/или вторыми знаками на защитном устройстве (10). 20. Защищенное изделие по любому из пп.18 или 19, представляющее собой банкноту, ваучер, бону,паспорт, защищенную этикетку, сертификат и т.п.
