Опора

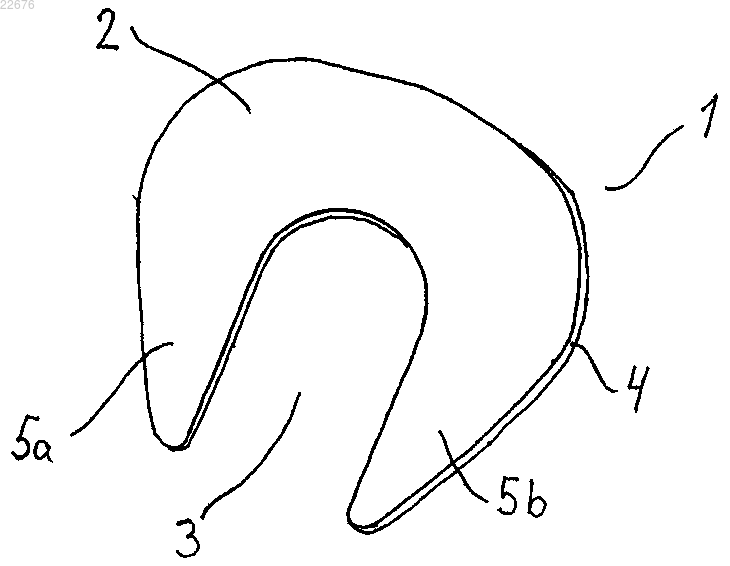

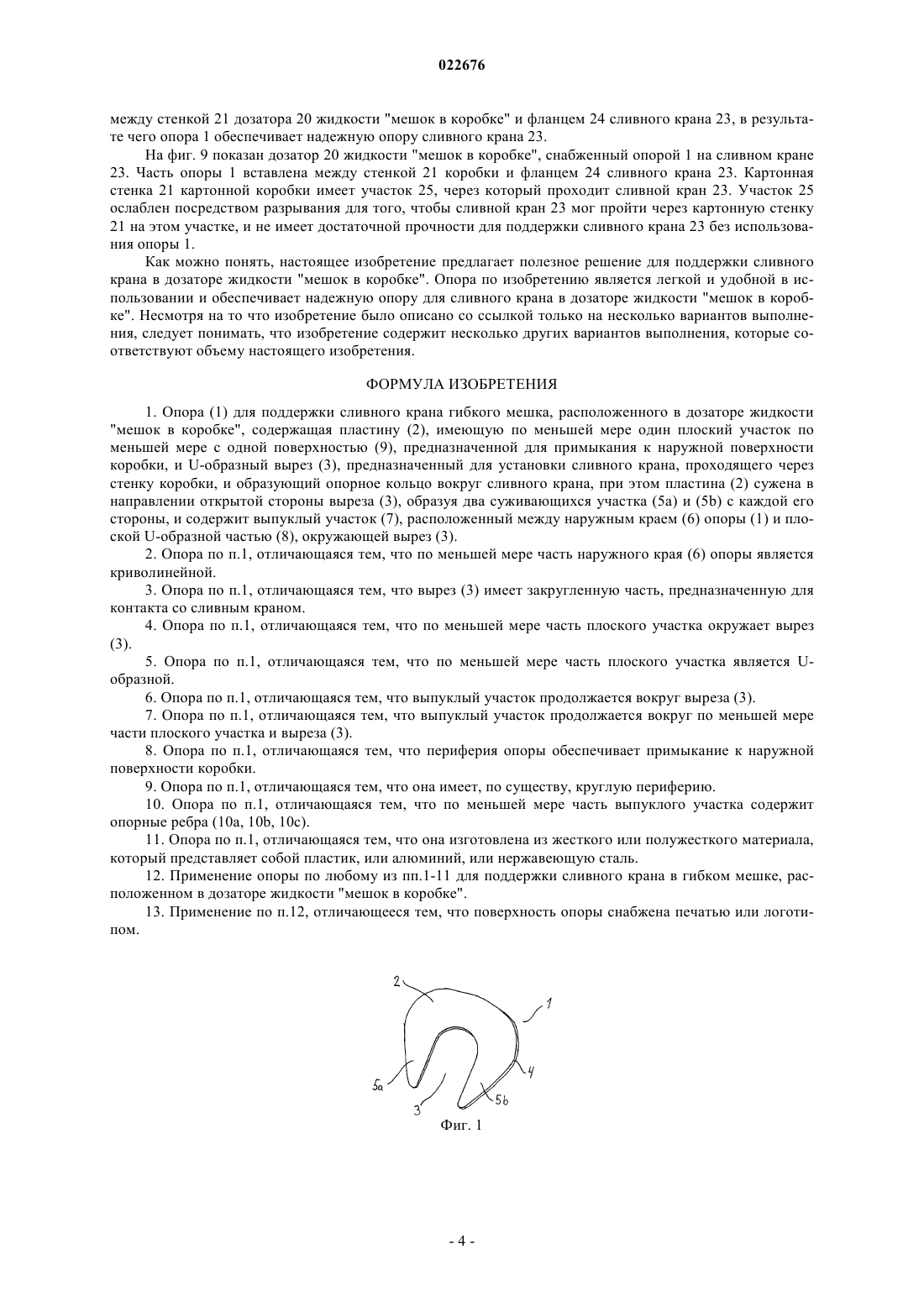

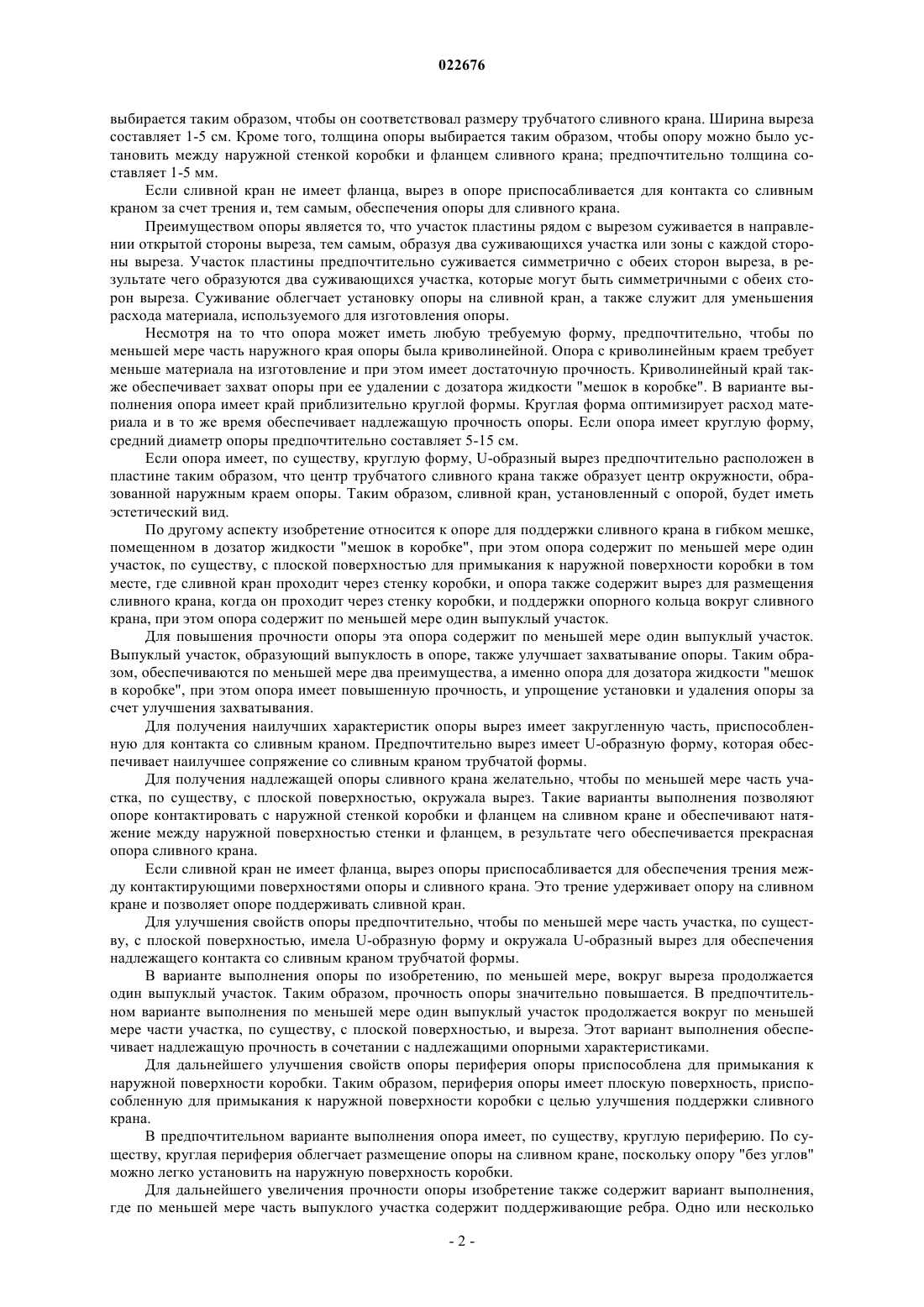

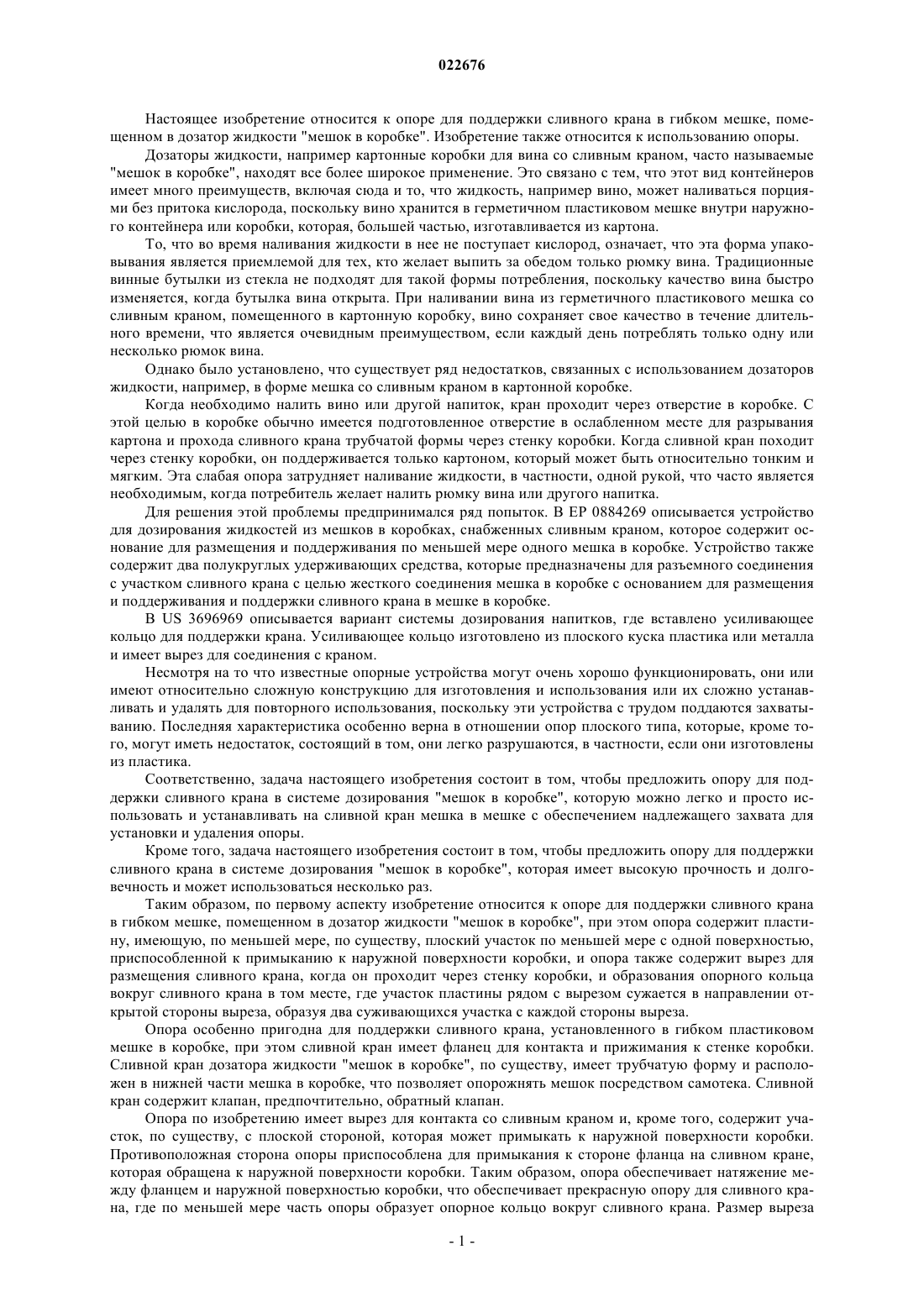

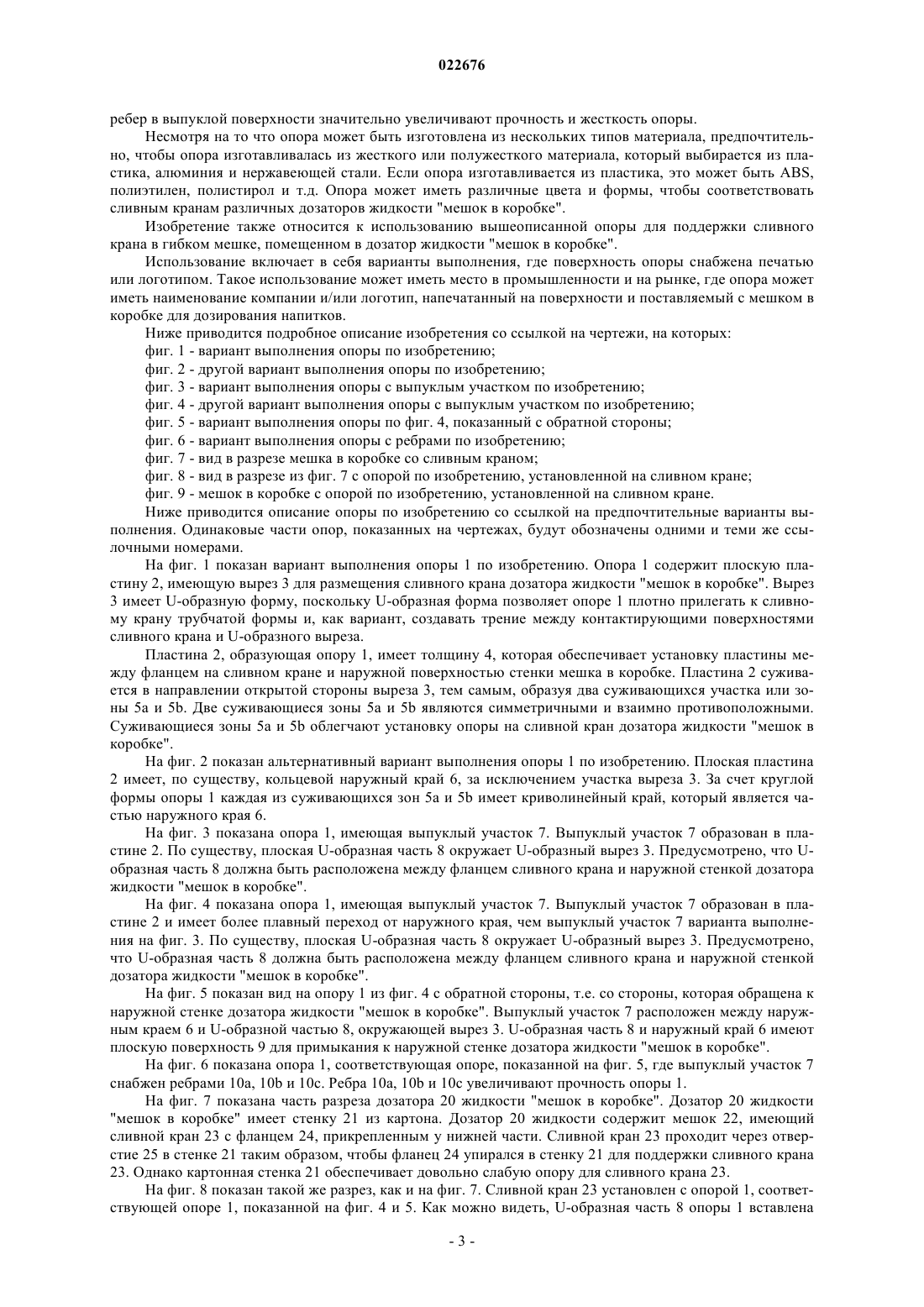

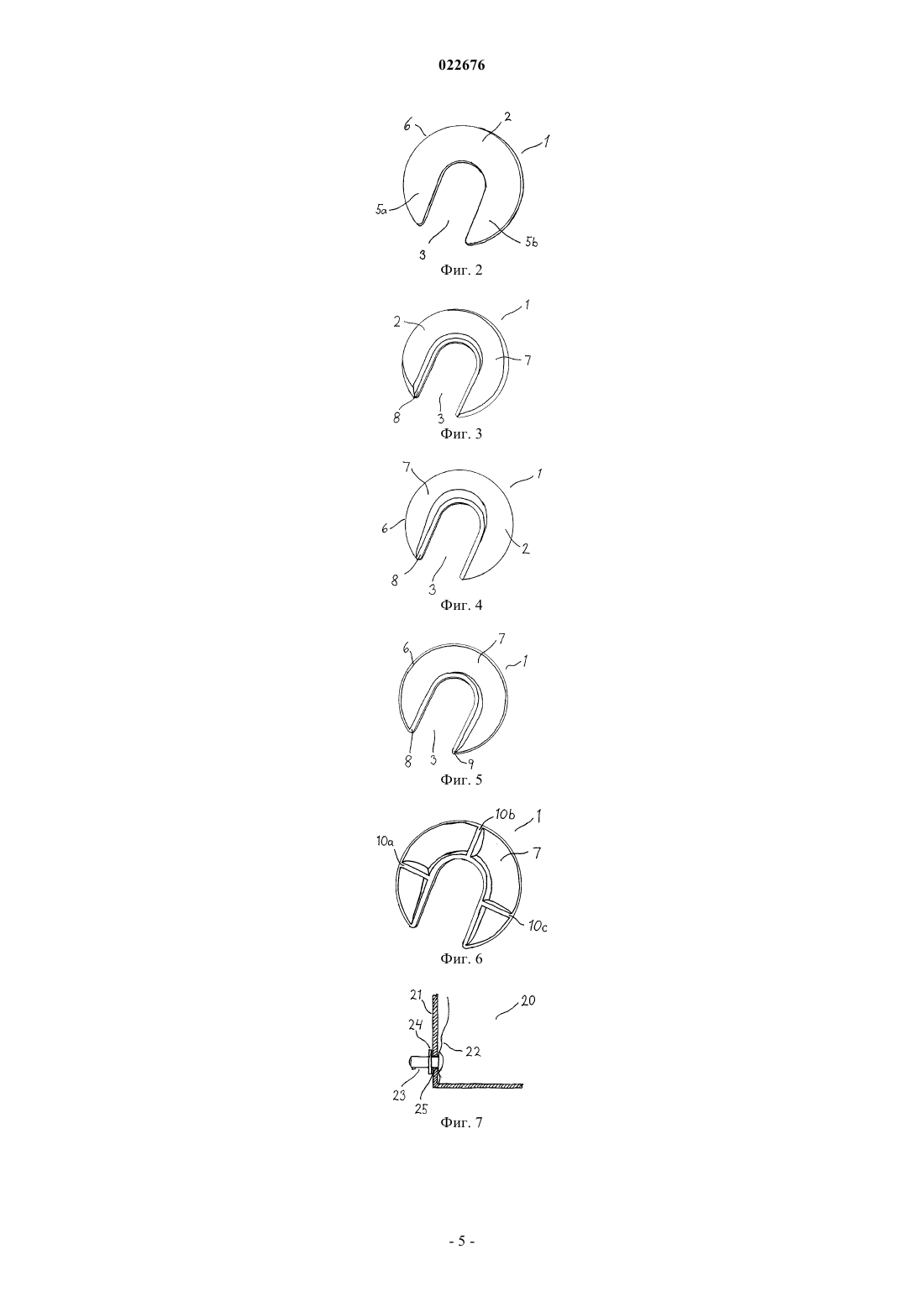

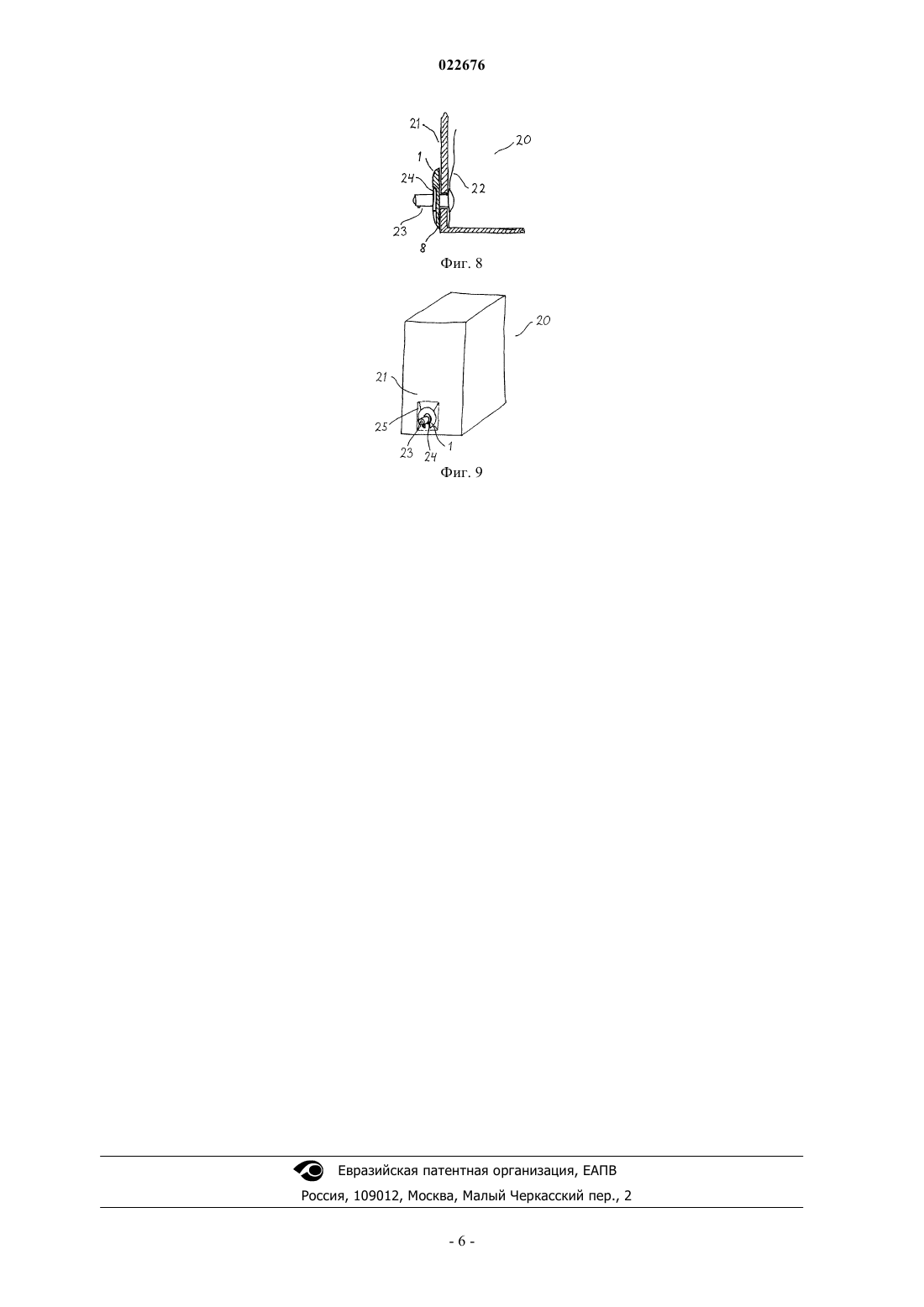

Настоящее изобретение относится к опоре для сливного крана в гибком мешке, помещенном в дозатор жидкости "мешок в коробке". Опора содержит, по существу, плоскую пластину по меньшей мере с одной поверхностью, приспособленной для примыкания к наружной поверхности коробки,и опора также содержит вырез для размещения сливного крана, когда он проходит через стенку коробки, и образования опорного кольца вокруг сливного крана в том месте, где участок пластины рядом с вырезом сужается в направлении открытой стороны выреза, образуя два суживающихся участка с каждой стороны выреза. Опора также может содержать выпуклый участок. Настоящее изобретение относится к опоре для поддержки сливного крана в гибком мешке, помещенном в дозатор жидкости "мешок в коробке". Изобретение также относится к использованию опоры. Дозаторы жидкости, например картонные коробки для вина со сливным краном, часто называемые"мешок в коробке", находят все более широкое применение. Это связано с тем, что этот вид контейнеров имеет много преимуществ, включая сюда и то, что жидкость, например вино, может наливаться порциями без притока кислорода, поскольку вино хранится в герметичном пластиковом мешке внутри наружного контейнера или коробки, которая, большей частью, изготавливается из картона. То, что во время наливания жидкости в нее не поступает кислород, означает, что эта форма упаковывания является приемлемой для тех, кто желает выпить за обедом только рюмку вина. Традиционные винные бутылки из стекла не подходят для такой формы потребления, поскольку качество вина быстро изменяется, когда бутылка вина открыта. При наливании вина из герметичного пластикового мешка со сливным краном, помещенного в картонную коробку, вино сохраняет свое качество в течение длительного времени, что является очевидным преимуществом, если каждый день потреблять только одну или несколько рюмок вина. Однако было установлено, что существует ряд недостатков, связанных с использованием дозаторов жидкости, например, в форме мешка со сливным краном в картонной коробке. Когда необходимо налить вино или другой напиток, кран проходит через отверстие в коробке. С этой целью в коробке обычно имеется подготовленное отверстие в ослабленном месте для разрывания картона и прохода сливного крана трубчатой формы через стенку коробки. Когда сливной кран походит через стенку коробки, он поддерживается только картоном, который может быть относительно тонким и мягким. Эта слабая опора затрудняет наливание жидкости, в частности, одной рукой, что часто является необходимым, когда потребитель желает налить рюмку вина или другого напитка. Для решения этой проблемы предпринимался ряд попыток. В ЕР 0884269 описывается устройство для дозирования жидкостей из мешков в коробках, снабженных сливным краном, которое содержит основание для размещения и поддерживания по меньшей мере одного мешка в коробке. Устройство также содержит два полукруглых удерживающих средства, которые предназначены для разъемного соединения с участком сливного крана с целью жесткого соединения мешка в коробке с основанием для размещения и поддерживания и поддержки сливного крана в мешке в коробке. В US 3696969 описывается вариант системы дозирования напитков, где вставлено усиливающее кольцо для поддержки крана. Усиливающее кольцо изготовлено из плоского куска пластика или металла и имеет вырез для соединения с краном. Несмотря на то что известные опорные устройства могут очень хорошо функционировать, они или имеют относительно сложную конструкцию для изготовления и использования или их сложно устанавливать и удалять для повторного использования, поскольку эти устройства с трудом поддаются захватыванию. Последняя характеристика особенно верна в отношении опор плоского типа, которые, кроме того, могут иметь недостаток, состоящий в том, они легко разрушаются, в частности, если они изготовлены из пластика. Соответственно, задача настоящего изобретения состоит в том, чтобы предложить опору для поддержки сливного крана в системе дозирования "мешок в коробке", которую можно легко и просто использовать и устанавливать на сливной кран мешка в мешке с обеспечением надлежащего захвата для установки и удаления опоры. Кроме того, задача настоящего изобретения состоит в том, чтобы предложить опору для поддержки сливного крана в системе дозирования "мешок в коробке", которая имеет высокую прочность и долговечность и может использоваться несколько раз. Таким образом, по первому аспекту изобретение относится к опоре для поддержки сливного крана в гибком мешке, помещенном в дозатор жидкости "мешок в коробке", при этом опора содержит пластину, имеющую, по меньшей мере, по существу, плоский участок по меньшей мере с одной поверхностью,приспособленной к примыканию к наружной поверхности коробки, и опора также содержит вырез для размещения сливного крана, когда он проходит через стенку коробки, и образования опорного кольца вокруг сливного крана в том месте, где участок пластины рядом с вырезом сужается в направлении открытой стороны выреза, образуя два суживающихся участка с каждой стороны выреза. Опора особенно пригодна для поддержки сливного крана, установленного в гибком пластиковом мешке в коробке, при этом сливной кран имеет фланец для контакта и прижимания к стенке коробки. Сливной кран дозатора жидкости "мешок в коробке", по существу, имеет трубчатую форму и расположен в нижней части мешка в коробке, что позволяет опорожнять мешок посредством самотека. Сливной кран содержит клапан, предпочтительно, обратный клапан. Опора по изобретению имеет вырез для контакта со сливным краном и, кроме того, содержит участок, по существу, с плоской стороной, которая может примыкать к наружной поверхности коробки. Противоположная сторона опоры приспособлена для примыкания к стороне фланца на сливном кране,которая обращена к наружной поверхности коробки. Таким образом, опора обеспечивает натяжение между фланцем и наружной поверхностью коробки, что обеспечивает прекрасную опору для сливного крана, где по меньшей мере часть опоры образует опорное кольцо вокруг сливного крана. Размер выреза выбирается таким образом, чтобы он соответствовал размеру трубчатого сливного крана. Ширина выреза составляет 1-5 см. Кроме того, толщина опоры выбирается таким образом, чтобы опору можно было установить между наружной стенкой коробки и фланцем сливного крана; предпочтительно толщина составляет 1-5 мм. Если сливной кран не имеет фланца, вырез в опоре приспосабливается для контакта со сливным краном за счет трения и, тем самым, обеспечения опоры для сливного крана. Преимуществом опоры является то, что участок пластины рядом с вырезом суживается в направлении открытой стороны выреза, тем самым, образуя два суживающихся участка или зоны с каждой стороны выреза. Участок пластины предпочтительно суживается симметрично с обеих сторон выреза, в результате чего образуются два суживающихся участка, которые могут быть симметричными с обеих сторон выреза. Суживание облегчает установку опоры на сливной кран, а также служит для уменьшения расхода материала, используемого для изготовления опоры. Несмотря на то что опора может иметь любую требуемую форму, предпочтительно, чтобы по меньшей мере часть наружного края опоры была криволинейной. Опора с криволинейным краем требует меньше материала на изготовление и при этом имеет достаточную прочность. Криволинейный край также обеспечивает захват опоры при ее удалении с дозатора жидкости "мешок в коробке". В варианте выполнения опора имеет край приблизительно круглой формы. Круглая форма оптимизирует расход материала и в то же время обеспечивает надлежащую прочность опоры. Если опора имеет круглую форму,средний диаметр опоры предпочтительно составляет 5-15 см. Если опора имеет, по существу, круглую форму, U-образный вырез предпочтительно расположен в пластине таким образом, что центр трубчатого сливного крана также образует центр окружности, образованной наружным краем опоры. Таким образом, сливной кран, установленный с опорой, будет иметь эстетический вид. По другому аспекту изобретение относится к опоре для поддержки сливного крана в гибком мешке,помещенном в дозатор жидкости "мешок в коробке", при этом опора содержит по меньшей мере один участок, по существу, с плоской поверхностью для примыкания к наружной поверхности коробки в том месте, где сливной кран проходит через стенку коробки, и опора также содержит вырез для размещения сливного крана, когда он проходит через стенку коробки, и поддержки опорного кольца вокруг сливного крана, при этом опора содержит по меньшей мере один выпуклый участок. Для повышения прочности опоры эта опора содержит по меньшей мере один выпуклый участок. Выпуклый участок, образующий выпуклость в опоре, также улучшает захватывание опоры. Таким образом, обеспечиваются по меньшей мере два преимущества, а именно опора для дозатора жидкости "мешок в коробке", при этом опора имеет повышенную прочность, и упрощение установки и удаления опоры за счет улучшения захватывания. Для получения наилучших характеристик опоры вырез имеет закругленную часть, приспособленную для контакта со сливным краном. Предпочтительно вырез имеет U-образную форму, которая обеспечивает наилучшее сопряжение со сливным краном трубчатой формы. Для получения надлежащей опоры сливного крана желательно, чтобы по меньшей мере часть участка, по существу, с плоской поверхностью, окружала вырез. Такие варианты выполнения позволяют опоре контактировать с наружной стенкой коробки и фланцем на сливном кране и обеспечивают натяжение между наружной поверхностью стенки и фланцем, в результате чего обеспечивается прекрасная опора сливного крана. Если сливной кран не имеет фланца, вырез опоры приспосабливается для обеспечения трения между контактирующими поверхностями опоры и сливного крана. Это трение удерживает опору на сливном кране и позволяет опоре поддерживать сливной кран. Для улучшения свойств опоры предпочтительно, чтобы по меньшей мере часть участка, по существу, с плоской поверхностью, имела U-образную форму и окружала U-образный вырез для обеспечения надлежащего контакта со сливным краном трубчатой формы. В варианте выполнения опоры по изобретению, по меньшей мере, вокруг выреза продолжается один выпуклый участок. Таким образом, прочность опоры значительно повышается. В предпочтительном варианте выполнения по меньшей мере один выпуклый участок продолжается вокруг по меньшей мере части участка, по существу, с плоской поверхностью, и выреза. Этот вариант выполнения обеспечивает надлежащую прочность в сочетании с надлежащими опорными характеристиками. Для дальнейшего улучшения свойств опоры периферия опоры приспособлена для примыкания к наружной поверхности коробки. Таким образом, периферия опоры имеет плоскую поверхность, приспособленную для примыкания к наружной поверхности коробки с целью улучшения поддержки сливного крана. В предпочтительном варианте выполнения опора имеет, по существу, круглую периферию. По существу, круглая периферия облегчает размещение опоры на сливном кране, поскольку опору "без углов" можно легко установить на наружную поверхность коробки. Для дальнейшего увеличения прочности опоры изобретение также содержит вариант выполнения,где по меньшей мере часть выпуклого участка содержит поддерживающие ребра. Одно или несколько ребер в выпуклой поверхности значительно увеличивают прочность и жесткость опоры. Несмотря на то что опора может быть изготовлена из нескольких типов материала, предпочтительно, чтобы опора изготавливалась из жесткого или полужесткого материала, который выбирается из пластика, алюминия и нержавеющей стали. Если опора изготавливается из пластика, это может быть ABS,полиэтилен, полистирол и т.д. Опора может иметь различные цвета и формы, чтобы соответствовать сливным кранам различных дозаторов жидкости "мешок в коробке". Изобретение также относится к использованию вышеописанной опоры для поддержки сливного крана в гибком мешке, помещенном в дозатор жидкости "мешок в коробке". Использование включает в себя варианты выполнения, где поверхность опоры снабжена печатью или логотипом. Такое использование может иметь место в промышленности и на рынке, где опора может иметь наименование компании и/или логотип, напечатанный на поверхности и поставляемый с мешком в коробке для дозирования напитков. Ниже приводится подробное описание изобретения со ссылкой на чертежи, на которых: фиг. 1 - вариант выполнения опоры по изобретению; фиг. 2 - другой вариант выполнения опоры по изобретению; фиг. 3 - вариант выполнения опоры с выпуклым участком по изобретению; фиг. 4 - другой вариант выполнения опоры с выпуклым участком по изобретению; фиг. 5 - вариант выполнения опоры по фиг. 4, показанный с обратной стороны; фиг. 6 - вариант выполнения опоры с ребрами по изобретению; фиг. 7 - вид в разрезе мешка в коробке со сливным краном; фиг. 8 - вид в разрезе из фиг. 7 с опорой по изобретению, установленной на сливном кране; фиг. 9 - мешок в коробке с опорой по изобретению, установленной на сливном кране. Ниже приводится описание опоры по изобретению со ссылкой на предпочтительные варианты выполнения. Одинаковые части опор, показанных на чертежах, будут обозначены одними и теми же ссылочными номерами. На фиг. 1 показан вариант выполнения опоры 1 по изобретению. Опора 1 содержит плоскую пластину 2, имеющую вырез 3 для размещения сливного крана дозатора жидкости "мешок в коробке". Вырез 3 имеет U-образную форму, поскольку U-образная форма позволяет опоре 1 плотно прилегать к сливному крану трубчатой формы и, как вариант, создавать трение между контактирующими поверхностями сливного крана и U-образного выреза. Пластина 2, образующая опору 1, имеет толщину 4, которая обеспечивает установку пластины между фланцем на сливном кране и наружной поверхностью стенки мешка в коробке. Пластина 2 суживается в направлении открытой стороны выреза 3, тем самым, образуя два суживающихся участка или зоны 5 а и 5b. Две суживающиеся зоны 5 а и 5b являются симметричными и взаимно противоположными. Суживающиеся зоны 5 а и 5b облегчают установку опоры на сливной кран дозатора жидкости "мешок в коробке". На фиг. 2 показан альтернативный вариант выполнения опоры 1 по изобретению. Плоская пластина 2 имеет, по существу, кольцевой наружный край 6, за исключением участка выреза 3. За счет круглой формы опоры 1 каждая из суживающихся зон 5 а и 5b имеет криволинейный край, который является частью наружного края 6. На фиг. 3 показана опора 1, имеющая выпуклый участок 7. Выпуклый участок 7 образован в пластине 2. По существу, плоская U-образная часть 8 окружает U-образный вырез 3. Предусмотрено, что Uобразная часть 8 должна быть расположена между фланцем сливного крана и наружной стенкой дозатора жидкости "мешок в коробке". На фиг. 4 показана опора 1, имеющая выпуклый участок 7. Выпуклый участок 7 образован в пластине 2 и имеет более плавный переход от наружного края, чем выпуклый участок 7 варианта выполнения на фиг. 3. По существу, плоская U-образная часть 8 окружает U-образный вырез 3. Предусмотрено,что U-образная часть 8 должна быть расположена между фланцем сливного крана и наружной стенкой дозатора жидкости "мешок в коробке". На фиг. 5 показан вид на опору 1 из фиг. 4 с обратной стороны, т.е. со стороны, которая обращена к наружной стенке дозатора жидкости "мешок в коробке". Выпуклый участок 7 расположен между наружным краем 6 и U-образной частью 8, окружающей вырез 3. U-образная часть 8 и наружный край 6 имеют плоскую поверхность 9 для примыкания к наружной стенке дозатора жидкости "мешок в коробке". На фиг. 6 показана опора 1, соответствующая опоре, показанной на фиг. 5, где выпуклый участок 7 снабжен ребрами 10 а, 10b и 10 с. Ребра 10 а, 10b и 10 с увеличивают прочность опоры 1. На фиг. 7 показана часть разреза дозатора 20 жидкости "мешок в коробке". Дозатор 20 жидкости"мешок в коробке" имеет стенку 21 из картона. Дозатор 20 жидкости содержит мешок 22, имеющий сливной кран 23 с фланцем 24, прикрепленным у нижней части. Сливной кран 23 проходит через отверстие 25 в стенке 21 таким образом, чтобы фланец 24 упирался в стенку 21 для поддержки сливного крана 23. Однако картонная стенка 21 обеспечивает довольно слабую опору для сливного крана 23. На фиг. 8 показан такой же разрез, как и на фиг. 7. Сливной кран 23 установлен с опорой 1, соответствующей опоре 1, показанной на фиг. 4 и 5. Как можно видеть, U-образная часть 8 опоры 1 вставлена между стенкой 21 дозатора 20 жидкости "мешок в коробке" и фланцем 24 сливного крана 23, в результате чего опора 1 обеспечивает надежную опору сливного крана 23. На фиг. 9 показан дозатор 20 жидкости "мешок в коробке", снабженный опорой 1 на сливном кране 23. Часть опоры 1 вставлена между стенкой 21 коробки и фланцем 24 сливного крана 23. Картонная стенка 21 картонной коробки имеет участок 25, через который проходит сливной кран 23. Участок 25 ослаблен посредством разрывания для того, чтобы сливной кран 23 мог пройти через картонную стенку 21 на этом участке, и не имеет достаточной прочности для поддержки сливного крана 23 без использования опоры 1. Как можно понять, настоящее изобретение предлагает полезное решение для поддержки сливного крана в дозаторе жидкости "мешок в коробке". Опора по изобретению является легкой и удобной в использовании и обеспечивает надежную опору для сливного крана в дозаторе жидкости "мешок в коробке". Несмотря на то что изобретение было описано со ссылкой только на несколько вариантов выполнения, следует понимать, что изобретение содержит несколько других вариантов выполнения, которые соответствуют объему настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Опора (1) для поддержки сливного крана гибкого мешка, расположенного в дозаторе жидкости"мешок в коробке", содержащая пластину (2), имеющую по меньшей мере один плоский участок по меньшей мере с одной поверхностью (9), предназначенной для примыкания к наружной поверхности коробки, и U-образный вырез (3), предназначенный для установки сливного крана, проходящего через стенку коробки, и образующий опорное кольцо вокруг сливного крана, при этом пластина (2) сужена в направлении открытой стороны выреза (3), образуя два суживающихся участка (5 а) и (5b) с каждой его стороны, и содержит выпуклый участок (7), расположенный между наружным краем (6) опоры (1) и плоской U-образной частью (8), окружающей вырез (3). 2. Опора по п.1, отличающаяся тем, что по меньшей мере часть наружного края (6) опоры является криволинейной. 3. Опора по п.1, отличающаяся тем, что вырез (3) имеет закругленную часть, предназначенную для контакта со сливным краном. 4. Опора по п.1, отличающаяся тем, что по меньшей мере часть плоского участка окружает вырез(3). 5. Опора по п.1, отличающаяся тем, что по меньшей мере часть плоского участка является Uобразной. 6. Опора по п.1, отличающаяся тем, что выпуклый участок продолжается вокруг выреза (3). 7. Опора по п.1, отличающаяся тем, что выпуклый участок продолжается вокруг по меньшей мере части плоского участка и выреза (3). 8. Опора по п.1, отличающаяся тем, что периферия опоры обеспечивает примыкание к наружной поверхности коробки. 9. Опора по п.1, отличающаяся тем, что она имеет, по существу, круглую периферию. 10. Опора по п.1, отличающаяся тем, что по меньшей мере часть выпуклого участка содержит опорные ребра (10 а, 10b, 10c). 11. Опора по п.1, отличающаяся тем, что она изготовлена из жесткого или полужесткого материала,который представляет собой пластик, или алюминий, или нержавеющую сталь. 12. Применение опоры по любому из пп.1-11 для поддержки сливного крана в гибком мешке, расположенном в дозаторе жидкости "мешок в коробке". 13. Применение по п.12, отличающееся тем, что поверхность опоры снабжена печатью или логотипом.
