Крышка

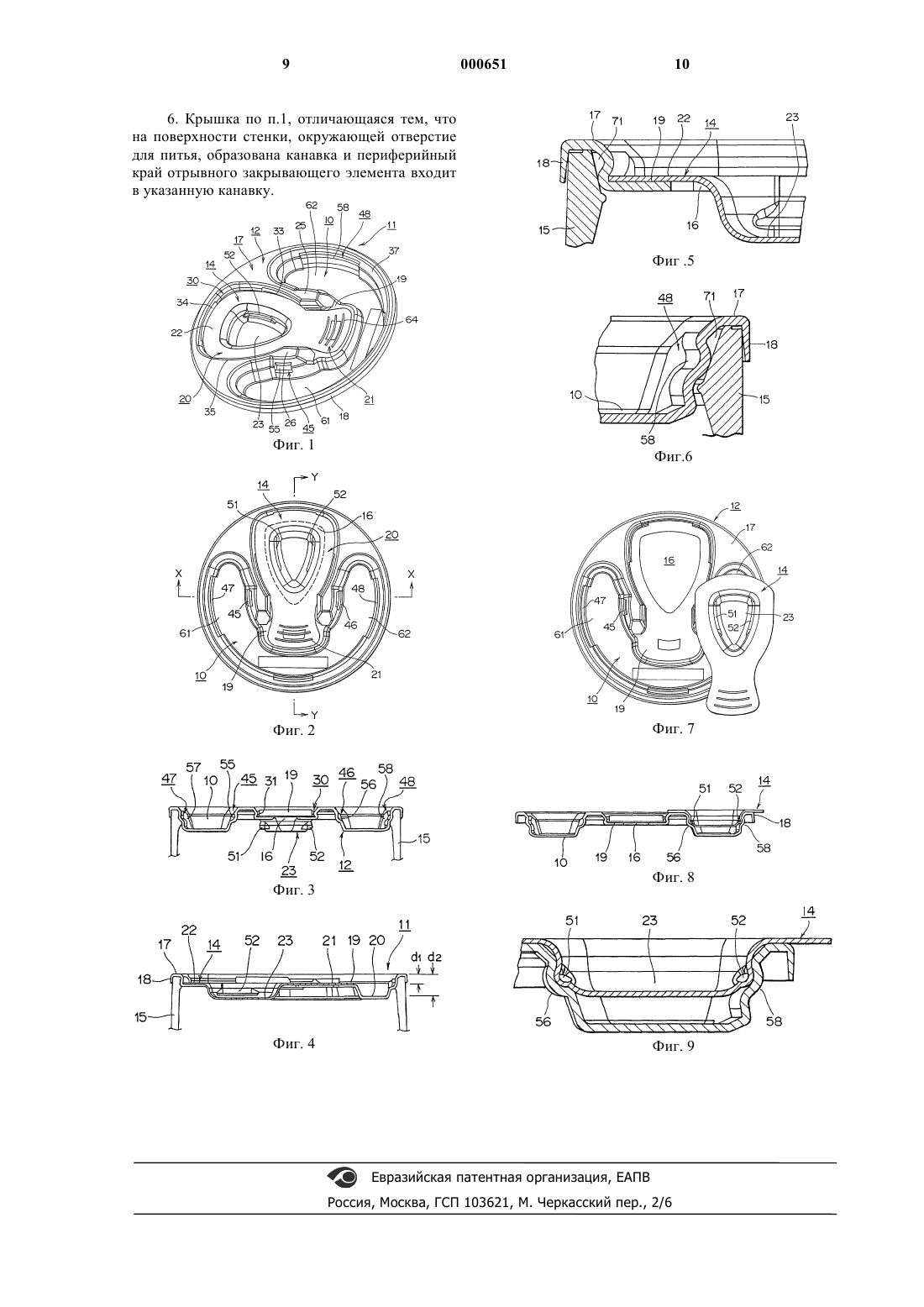

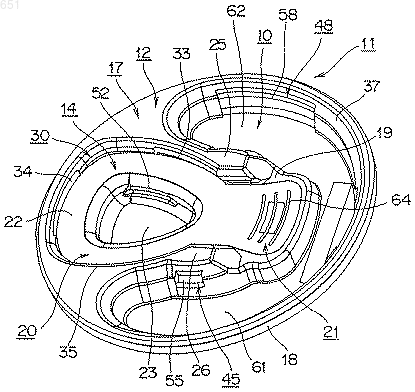

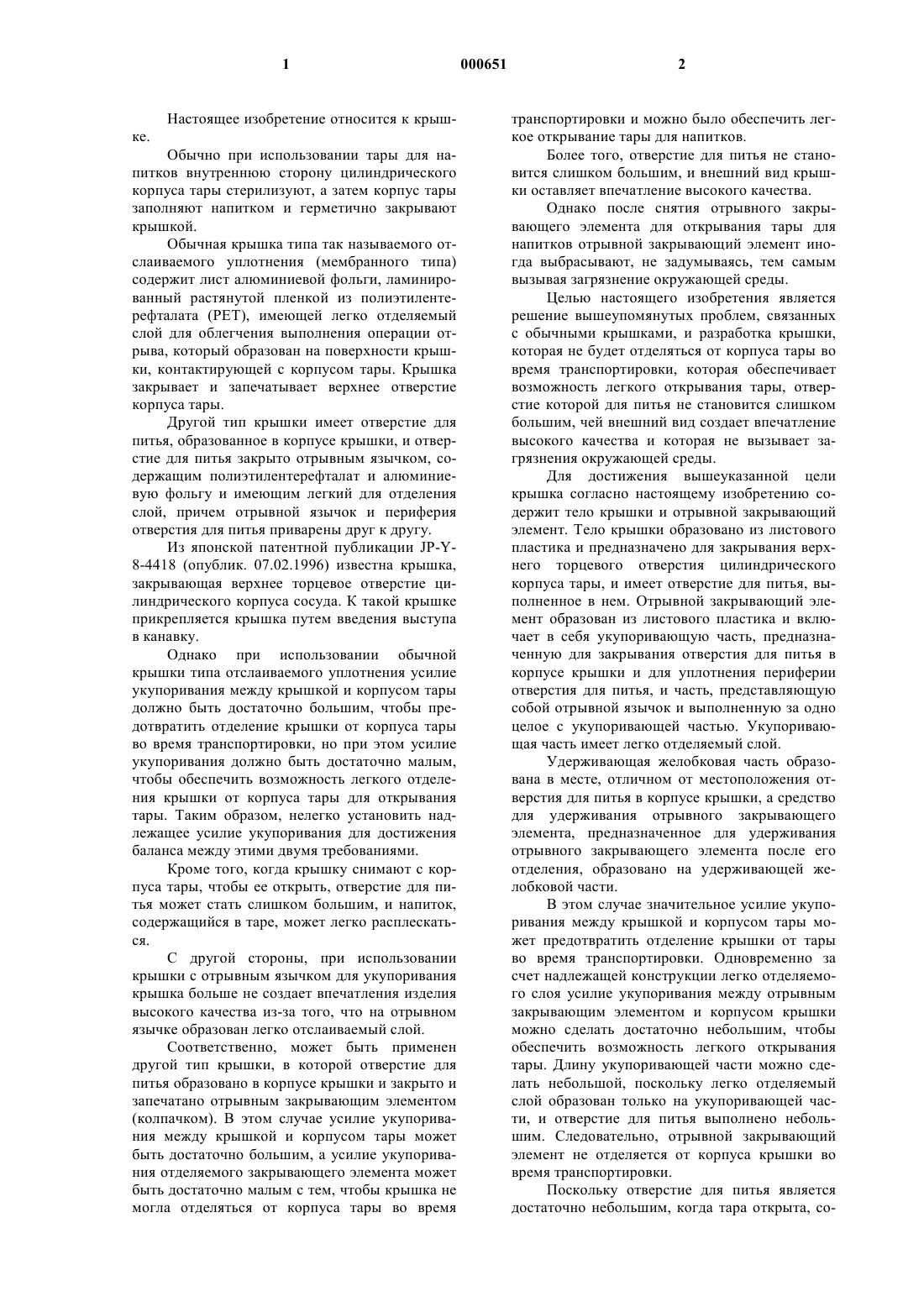

1 Настоящее изобретение относится к крышке. Обычно при использовании тары для напитков внутреннюю сторону цилиндрического корпуса тары стерилизуют, а затем корпус тары заполняют напитком и герметично закрывают крышкой. Обычная крышка типа так называемого отслаиваемого уплотнения (мембранного типа) содержит лист алюминиевой фольги, ламинированный растянутой пленкой из полиэтилентерефталата (PET), имеющей легко отделяемый слой для облегчения выполнения операции отрыва, который образован на поверхности крышки, контактирующей с корпусом тары. Крышка закрывает и запечатывает верхнее отверстие корпуса тары. Другой тип крышки имеет отверстие для питья, образованное в корпусе крышки, и отверстие для питья закрыто отрывным язычком, содержащим полиэтилентерефталат и алюминиевую фольгу и имеющим легкий для отделения слой, причем отрывной язычок и периферия отверстия для питья приварены друг к другу. Из японской патентной публикации JP-Y8-4418 (опублик. 07.02.1996) известна крышка,закрывающая верхнее торцевое отверстие цилиндрического корпуса сосуда. К такой крышке прикрепляется крышка путем введения выступа в канавку. Однако при использовании обычной крышки типа отслаиваемого уплотнения усилие укупоривания между крышкой и корпусом тары должно быть достаточно большим, чтобы предотвратить отделение крышки от корпуса тары во время транспортировки, но при этом усилие укупоривания должно быть достаточно малым,чтобы обеспечить возможность легкого отделения крышки от корпуса тары для открывания тары. Таким образом, нелегко установить надлежащее усилие укупоривания для достижения баланса между этими двумя требованиями. Кроме того, когда крышку снимают с корпуса тары, чтобы ее открыть, отверстие для питья может стать слишком большим, и напиток,содержащийся в таре, может легко расплескаться. С другой стороны, при использовании крышки с отрывным язычком для укупоривания крышка больше не создает впечатления изделия высокого качества из-за того, что на отрывном язычке образован легко отслаиваемый слой. Соответственно, может быть применен другой тип крышки, в которой отверстие для питья образовано в корпусе крышки и закрыто и запечатано отрывным закрывающим элементом(колпачком). В этом случае усилие укупоривания между крышкой и корпусом тары может быть достаточно большим, а усилие укупоривания отделяемого закрывающего элемента может быть достаточно малым с тем, чтобы крышка не могла отделяться от корпуса тары во время 2 транспортировки и можно было обеспечить легкое открывание тары для напитков. Более того, отверстие для питья не становится слишком большим, и внешний вид крышки оставляет впечатление высокого качества. Однако после снятия отрывного закрывающего элемента для открывания тары для напитков отрывной закрывающий элемент иногда выбрасывают, не задумываясь, тем самым вызывая загрязнение окружающей среды. Целью настоящего изобретения является решение вышеупомянутых проблем, связанных с обычными крышками, и разработка крышки,которая не будет отделяться от корпуса тары во время транспортировки, которая обеспечивает возможность легкого открывания тары, отверстие которой для питья не становится слишком большим, чей внешний вид создает впечатление высокого качества и которая не вызывает загрязнения окружающей среды. Для достижения вышеуказанной цели крышка согласно настоящему изобретению содержит тело крышки и отрывной закрывающий элемент. Тело крышки образовано из листового пластика и предназначено для закрывания верхнего торцевого отверстия цилиндрического корпуса тары, и имеет отверстие для питья, выполненное в нем. Отрывной закрывающий элемент образован из листового пластика и включает в себя укупоривающую часть, предназначенную для закрывания отверстия для питья в корпусе крышки и для уплотнения периферии отверстия для питья, и часть, представляющую собой отрывной язычок и выполненную за одно целое с укупоривающей частью. Укупоривающая часть имеет легко отделяемый слой. Удерживающая желобковая часть образована в месте, отличном от местоположения отверстия для питья в корпусе крышки, а средство для удерживания отрывного закрывающего элемента, предназначенное для удерживания отрывного закрывающего элемента после его отделения, образовано на удерживающей желобковой части. В этом случае значительное усилие укупоривания между крышкой и корпусом тары может предотвратить отделение крышки от тары во время транспортировки. Одновременно за счет надлежащей конструкции легко отделяемого слоя усилие укупоривания между отрывным закрывающим элементом и корпусом крышки можно сделать достаточно небольшим, чтобы обеспечить возможность легкого открывания тары. Длину укупоривающей части можно сделать небольшой, поскольку легко отделяемый слой образован только на укупоривающей части, и отверстие для питья выполнено небольшим. Следовательно, отрывной закрывающий элемент не отделяется от корпуса крышки во время транспортировки. Поскольку отверстие для питья является достаточно небольшим, когда тара открыта, со 3 держащийся в таре напиток не будет легко расплескиваться. Кроме того, внешний вид крышки производит впечатление высокого качества. Поскольку отрывной закрывающий элемент может удерживаться средством, предназначенным для удерживания отрывного закрывающего элемента после отделения его от корпуса крышки, маловероятно, что отрывной закрывающий элемент будет неосторожно выброшен после открывания тары. Следовательно, отделяемый закрывающий элемент не вызывает загрязнения окружающей среды. Более того, пользователь может выпить часть напитка и затем закрыть тару, поскольку отделяемый закрывающий элемент не будет утерян во время питья. Далее вариант осуществления изобретения будет описан подробно со ссылкой на чертежи,где фиг. 1 представляет собой перспективное изображение крышки согласно варианту осуществления настоящего изобретения; фиг.2 - вид сверху крышки в соответствии с вариантом осуществления настоящего изобретения; фиг. 3- поперечное сечение, выполненное по линии ХХ на фиг.2; фиг.4 - поперечное сечение, выполненное по линии Y-Y на фиг.2; фиг.5 - первое увеличенное изображение основной части крышки согласно варианту осуществления настоящего изобретения; фиг.6 -второе увеличенное изображение основной части крышки согласно варианту осуществления настоящего изобретения; фиг. 7 - вид сверху, показывающий отделяемый закрывающий элемент в положении, когда он удерживается в соответствии с вариантом осуществления настоящего изобретения; фиг.8 - поперечное сечение, показывающее отделяемый закрывающий элемент, когда он удерживается в соответствии с вариантом осуществления настоящего изобретения; и фиг.9- увеличенное поперечное сечение основной части, показывающее отделяемый закрывающий элемент, когда он удерживается в соответствии с вариантом осуществления настоящего изобретения. На чертежах крышка 11 состоит из тела 12 крышки и отрывного закрывающего элемента 14. Тело 12 крышки выполнено из листового пластика и закрывает верхнее торцевое отверстие цилиндрического корпуса 15 тары. Отрывной закрывающий элемент 14 образован из листового пластика и прикреплен к телу 12 крышки. Тело 12 крышки выполнено из листового пластика, обладающего газонепроницаемостью(особенно к кислороду). Тело 12 крышки образовано из многослойного листа, например, из полипропилена (РР - polypropylene)/сополимера этилена и винилового спирта (EVOH - ethylenevinyl alcohol copolymer)/полипропилена посредством использования технологии формования изделий из листовых материалов, такой, как 4 вакуумное формование. Сополимер этилена и винилового спирта обладает непроницаемостью по отношению к кислороду. Отрывной закрывающий элемент 14 выполнен из листового пластика, обладающего газонепроницаемостью (особенно к кислороду). Отрывной закрывающий элемент 14 образован из многослойного листа, например, из полипропилена/сополимера этилена и винилового спирта/полипропилена, покрытого легко отделяемым слоем с одной стороны и слоем термостойкого полимера, такого, как поликарбонат, с другой стороны посредством использования вышеупомянутой технологии формования изделий из листовых материалов, причем легко отделяемый слой образуют на стороне, обращенной к телу 12 крышки. Тело 12 крышки содержит круглую верхнюю часть 17, юбку 18, первую желобковую часть 19 и вторую желобковую часть 10. Юбка 18 выступает вниз от периферийного края верхней части 17 и охватывает корпус 15 тары. Первая желобковая часть 19 выполнена таким образом, что она выступает вниз от верхней части 17 на заданную глубину (длину) d1. Вторая желобковая часть 10 выполнена таким образом, что она выступает вниз дальше, чем первая желобковая часть 19, от верхней части 17 на заданную глубину d2 и служит в качестве удерживающей желобковой части. В первой желобковой части образовано отверстие 16 для питья по существу треугольной формы. Тара для напитков образована путем укупоривания корпуса 15 тары крышкой 11. Усилие укупоривания между крышкой 11 и корпусом 15 тары сделано достаточно большим, так что крышка 11 не отделяется от корпуса 15 тары во время транспортировки тары для напитков. Более того, за счет надлежащей конструкции(конфигурации, структуры) легко отделяемого слоя усилие укупоривания между отрывным закрывающим элементом 14 и телом 12 крышки может быть сделано достаточно слабым с тем,чтобы обеспечить возможность легкого открывания тары для напитков. Поскольку легко отделяемый слой образован только на укупоривающей части 20 отрывного закрывающего элемента 14, и отверстие 16 для питья имеет малый размер, длину укупоривающей части 20 можно сделать небольшой. Следовательно, отрывной закрывающий элемент 14 не будет отделяться от тела 12 крышки во время транспортировки. Поскольку отверстие 16 для питья является достаточно небольшим, когда тара для напитков открыта, содержащийся в таре напиток не будет легко расплескиваться. Кроме того, внешний вид крышки 11 производит впечатление высокого качества. Форма первой желобковой части 19 соответствует форме отрывного закрывающего элемента 14, и первая желобковая часть 19 проходит радиально через центр тела 12 крышки. 5 Вторая желобковая часть 10 проходит в форме буквы "С", окружая первую желобковую часть 19 и отверстие 16 для питья, тем самым образуя первую зону 61 удерживания отрывного закрывающего элемента и вторую зону 62 удерживания отрывного закрывающего элемента. Отрывной закрывающий элемент 14 содержит укупоривающую часть 20, предназначенную для закрывания и уплотнения отверстия 16 для питья, и отрывной язычок 21, выполненный за одно целое с укупоривающей частью 20. Укупоривающая часть 20 содержит фланцевую часть 22, проходящую вдоль периферии отверстия 16 для питья, и желобковую часть 23,которая образована внутри по отношению к фланцевой части 22, проходит вниз через отверстие 16 для питья и имеет по существу такую же форму, как и отверстие 16 для питья. На периферии укупоривающей части 20 в верхней части 17 образована пара перегородок 25 и 26, предназначенных для разделения первой и второй желобковых частей 19 и 10, при этом вокруг отрывного язычка 21 не образовано никаких перегородок, так что первая и вторая желобковые части 19 и 10 соединены друг с другом. Следовательно, отрывной язычок 21 можно легко захватить, чтобы отделить отрывной закрывающий элемент 14 от тела 12 крышки. На отрывном язычке 21 образовано множество ребер 64 с тем, чтобы облегчить захват отрывного язычка 21 для отделения отрывного закрывающего элемента 14 от тела 12 крышки. На теле 12 крышки образованы выступы (непоказанные), так что отрывной язычок 21 поднимают от тела 12 крышки, и отрывной язычок 21 можно легко захватить. На поверхности 30 стенки первой желобковой части 19 вокруг отверстия 16 для питья образована канавка 31 вдоль периферии фланцевой части 22. Периферия фланцевой части 22 входит в канавку 31. При установке крышки 11, сначала укупоривающую часть 20 отделяемого закрывающего элемента 14 размещают на отверстии 16 для питья тела 12 крышки и затем вдавливают вниз так, чтобы по существу вся периферия фланцевой части 22 укупоривающей части 20 вошла в канавку 31. После этого фланцевую часть 22 укупоривающей части 20 приваривают к периферии отверстия 16 для питья посредством использования средства для плавления, так что отверстие 16 для питья будет закрыто отрывным закрывающим элементом 14, и тело 12 крышки и отрывной закрывающий элемент 14 будут приварены друг к другу (sealed together). Перед тем, как заполнить корпус 15 тары напитком, нижнюю поверхность крышки 11 стерилизуют. Когда отрывной закрывающий элемент 14 прикреплен к крышке 11, периферийный край фланцевой части 22 входит в канавку 31. Следовательно, у нижней стороны 6 крышки 11 между отрывным закрывающим элементом 14 и крышкой 11 не образуется герметично закрытое замкнутое пространство, и стерилизующий материал не будет оставаться в герметично закрытом замкнутом пространстве после установки крышки 11 на тару. Таким образом, после размещения собранной крышки 11 на верху корпуса 15 тары, заполненного напитком, подают тепло или ультразвуковые колебания. В результате крышка 11 и корпус 15 тары оказываются приваренными друг к другу. В этот момент крышка 11 и корпус 15 тары будут временно присоединены друг к другу за счет входа (вставки) верхнего конца корпуса 15 тары в канавку 71, образованную внутри юбки 18. Для обеспечения этого временного соединения канавку 71 выполняют более узкой у нижнего конца юбки 18, чем у ее верхнего конца, так что верхняя часть корпуса 15 тары удерживается юбкой 18, когда верхняя часть корпуса 15 тары вставлена в канавку 71. Канавка 71 и верхняя часть корпуса 15 тары образуют средство для временного соединения(сцепления). Следовательно, когда крышка 11 после стерилизации ее нижней поверхности и корпус 15 тары после стерилизации его внутренней поверхности временно соединены, предотвращается попадание пыли в корпус 15 тары. Следовательно, отсутствует необходимость в выполнении операции стерилизации нижней поверхности крышки 11 и внутренней стороны корпуса 15 контейнера перед операцией заливки напитка на установке для заливки. При открывании тары для напитков отрывной язычок 21 отрывного закрывающего элемента 14 захватывают и тянут вверх пальцами, и легко отделяемый слой, образованный на нижней поверхности укупоривающей части 20,отделяется от периферии отверстия 16 для питья. Таким образом, отрывной закрывающий элемент 14 может быть легко отделен от тела 12 крышки. Поскольку в соответствии с настоящим вариантом осуществления в отрывном закрывающем элементе 14 образована желобчатая часть 23, предотвращается легкое расплескивание напитка из отверстия 16 для питья в случае колебаний поверхности напитка в таре, когда отрывной закрывающий элемент 14 отделен от корпуса 12 крышки. После отделения отрывного закрывающего элемента 14 от тела 12 крышки отверстие 16 для питья может быть снова закрыто путем ввода периферийного края фланцевой части 22 в канавку 31 и толкания отрывного закрывающего элемента 14 в направлении крышки 11. Впоследствии отверстие 16 для питья может быть открыто и закрыто неоднократно путем отделения отрывного закрывающего элемента 14 от крышки 11 и прикрепления отрывного закрывающего элемента 14 к крышке 11. Таким обра 7 зом, пользователь может выпить часть напитка и затем закрыть тару. Кроме того, в желобковой части 23 в двух местах на ее окружной периферии образованы два дугообразных выступа 51 и 52 для предотвращения легкого выхода желобковой части 23,которая входит в отверстие 16 для питья, из отверстия 16 для питья. На поверхности 30 стенки в тех местах на ее окружной периферии образованы три выемки(углубления) 33, 34 и 35, так что отрывной закрывающий элемент 14 может быть легко прикреплен к крышке 11 и отделен от нее. На поверхности 37 стенки второй желобковой части 10 в четырех местах вдоль ее окружной периферии образованы четыре выемки(углубления) 45, 46, 47 и 48 для временного удерживания отрывного закрывающего элемента 14 на крышке 11 после отделения отрывного закрывающего элемента 14. Выемка 45 обращена к выемке 47, а выемка 46 обращена к выемке 48. В выемках 45-48 образованы дугообразные углубления 55, 56, 57 и 58 на по существу такой же глубине, что и глубина первой желобковой части 19. Углубления 55 и 57 образуют первое средство для удерживания отрывного закрывающего элемента, а углубления 56 и 58 образуют второе средство для удерживания отрывного закрывающего элемента. Когда отрывной закрывающий элемент 14 после его отделения от тела 12 крышки помещают в первую зону 61 удерживания отделяемого закрывающего элемента и вдавливают вниз, выступы 51 и 52 входят соответственно в углубления 57 и 55. Таким образом, отрывной закрывающий элемент 14 удерживается в первой зоне 61 удерживания отрывного закрывающего элемента. Когда отрывной закрывающий элемент 14 после его отделения от тела 12 крышки помещают во вторую зону 62 удерживания отделяемого закрывающего элемента и вдавливают вниз, выступы 51 и 52 входят соответственно в углубления 56 и 58. Таким образом, отрывной закрывающий элемент 14 удерживается во второй зоне 62 удерживания отрывного закрывающего элемента, как показано на фиг. 7-9. Поскольку первое и второе средство удерживания отрывного закрывающего элемента образованы с соответствующих сторон отверстия 16 для питья, как люди, делающие все правой рукой, так и люди, делающие все левой рукой, могут зафиксировать отрывной закрывающий элемент 14 в первой зоне 61 удерживания отрывного закрывающего элемента или во второй зоне 62 удерживания отрывного закрывающего элемента. Поскольку отрывной язычок 21 имеет малый размер, отрывной закрывающий элемент 14 не мешает в процессе питья, когда отрывной закрывающий элемент 14 удерживается в первой зоне 61 удерживания отрывного закрывающего элемента или во второй зоне 62 8 удерживания отрывного закрывающего элемента. Кроме того, поскольку маловероятно, что отрывной закрывающий элемент 14 будет неосторожно выброшен после отделения его от тела 12 крышки для открывания тары, отрывной закрывающий элемент 14 не вызывает загрязнения окружающей среды. Более того, поскольку отрывной закрывающий элемент 14 не теряется во время питья,пользователь может выпить часть напитка и затем закрыть тару. Настоящее изобретение не ограничено вышеописанными вариантами осуществления. Возможны многочисленные модификации и варианты настоящего изобретения в свете идеи настоящего изобретения, и они не исключаются из объема настоящего изобретения. Промышленная применимость Настоящее изобретение может быть применено для крышек, предназначенных для тары для напитков. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Крышка, содержащая тело крышки, выполненное из листового пластика, закрывающее верхнее торцевое отверстие цилиндрического корпуса тары и имеющее отверстие для питья, и отрывной закрывающий элемент, отличающаяся тем, что отрывной закрывающий элемент выполнен из листового пластика и имеет укупоривающую часть, предназначенную для закрывания отверстия для питья тела крышки и для уплотнения периферии отверстия для питья, и отрывной язычок, выполненный за одно целое с укупоривающей частью, имеющей легко отделяемый слой, при этом в теле крышки в месте,отличном от местоположения отверстия для питья, выполнена удерживающая желобковая часть, на которой образовано средство для удерживания отрывного закрывающего элемента, предназначенное для удерживания отрывного закрывающего элемента после его отделения. 2. Крышка по п.1, отличающаяся тем, что удерживающая желобковая часть окружает отверстие для питья. 3. Крышка по п.1, отличающаяся тем, что средство для удерживания отрывного закрывающего элемента образовано на каждой стороне отверстия для питья. 4. Крышка по п.1, отличающаяся тем, что средство для удерживания отрывного закрывающего элемента включает углубления, образованные на удерживающей желобковой части. 5. Крышка по п.1, отличающаяся тем, что тело крышки имеет юбку, выступающую вниз от периферийного края круглой верхней части и охватывающую корпус тары, и канавки, образованные внутри юбки, и верхний конец корпуса тары образуют средство для временного соединения. 6. Крышка по п.1, отличающаяся тем, что на поверхности стенки, окружающей отверстие для питья, образована канавка и периферийный край отрывного закрывающего элемента входит в указанную канавку.
