Крышка контейнера с инструментом

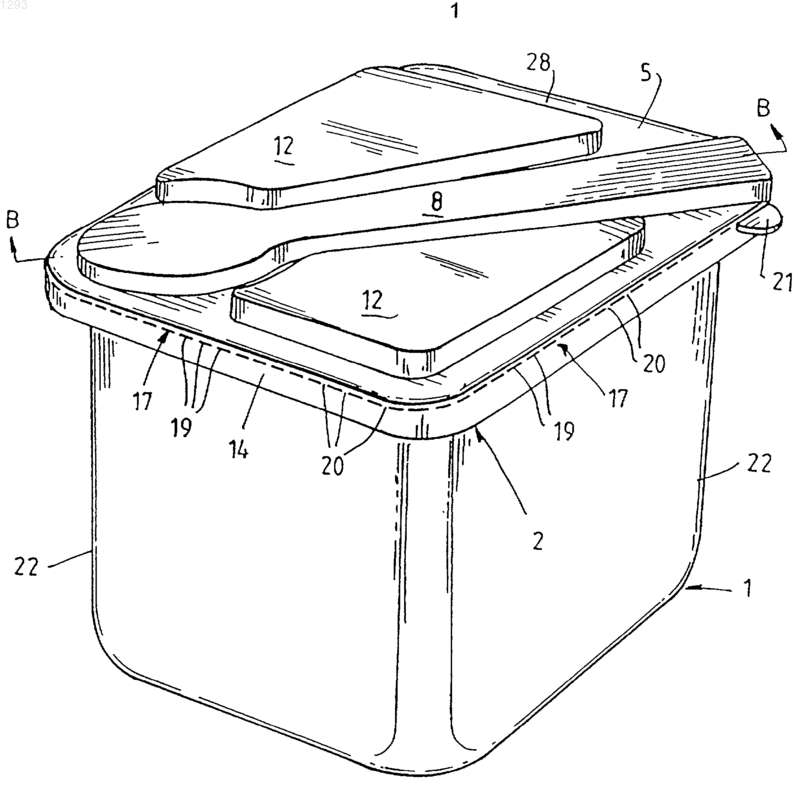

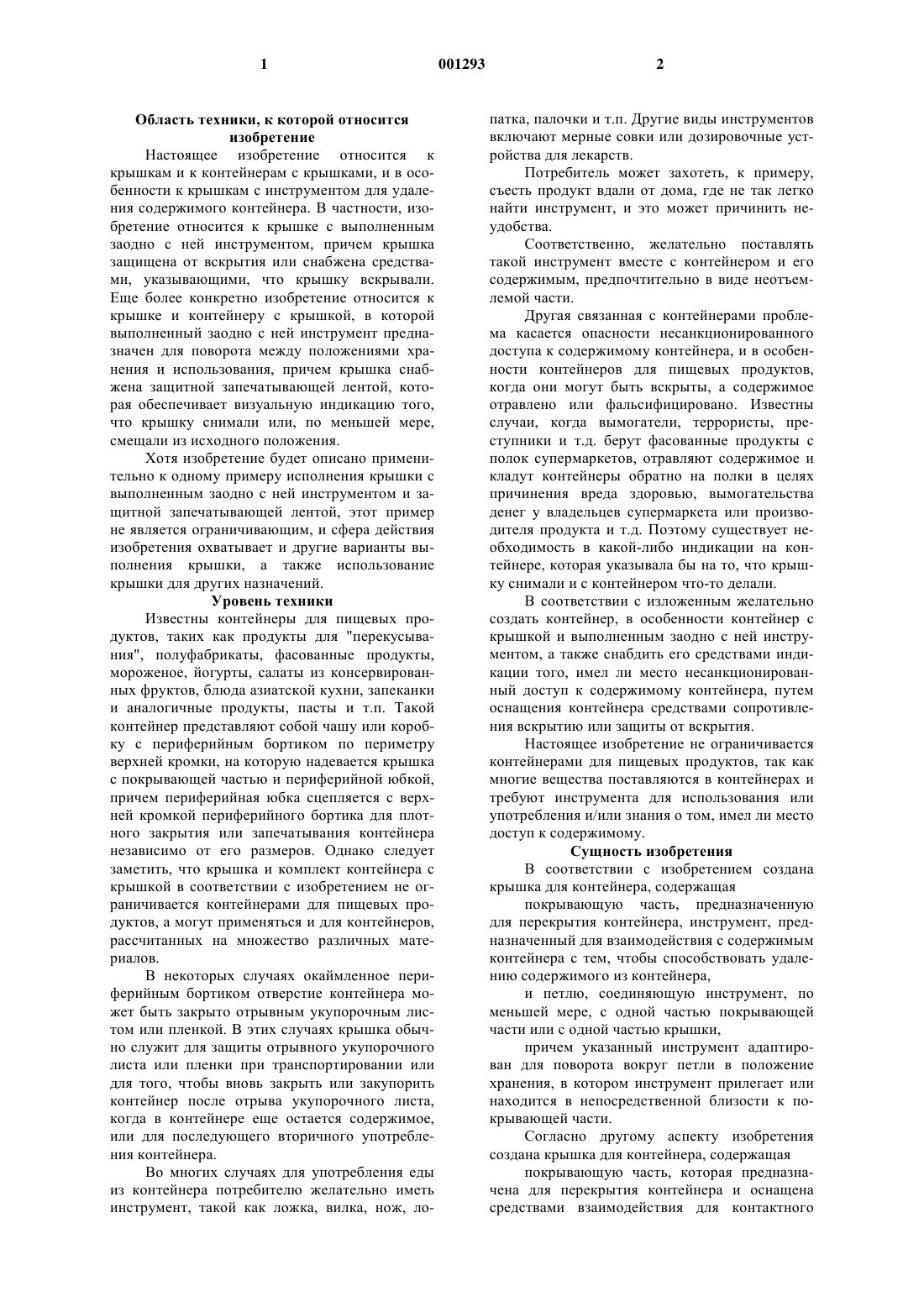

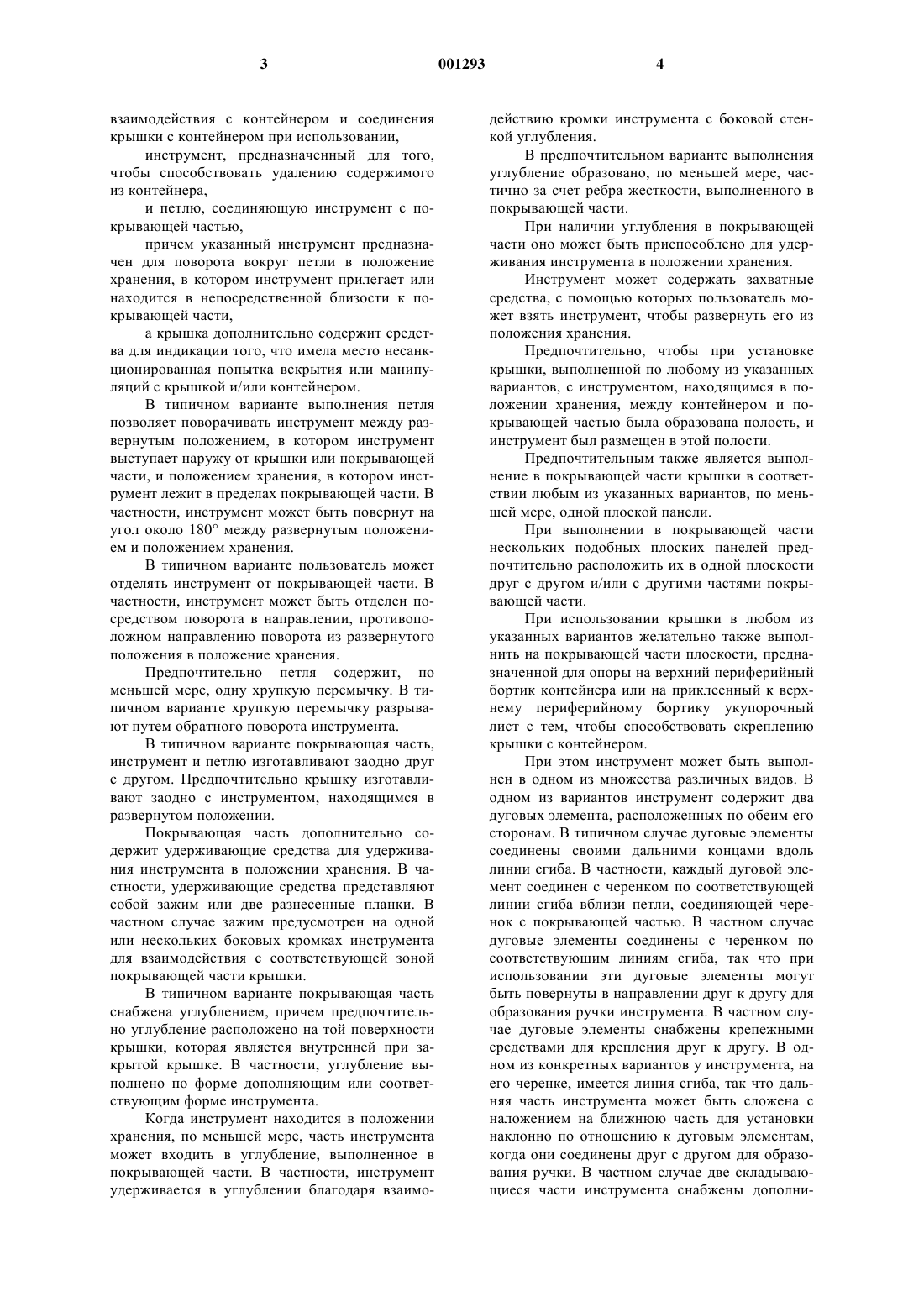

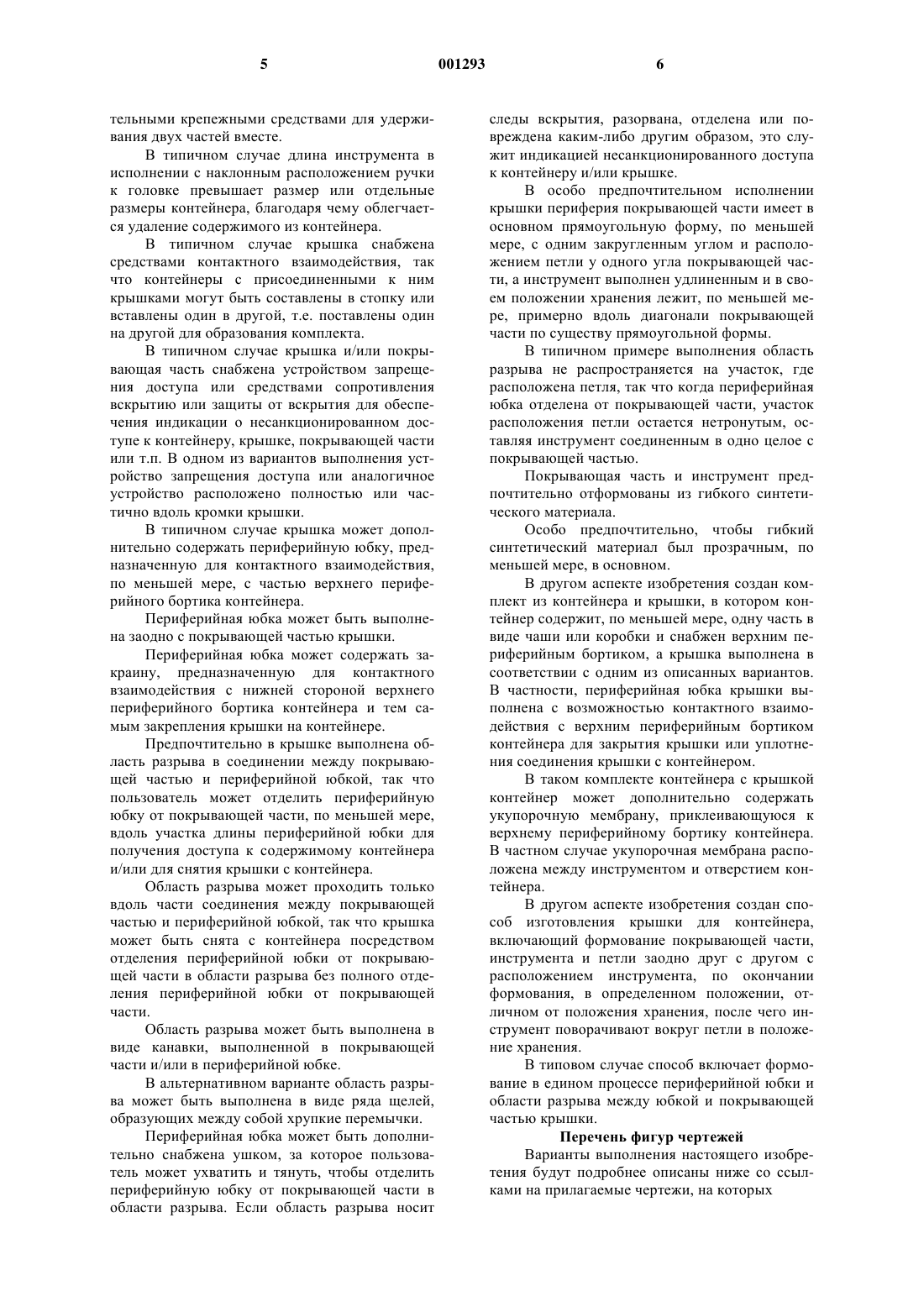

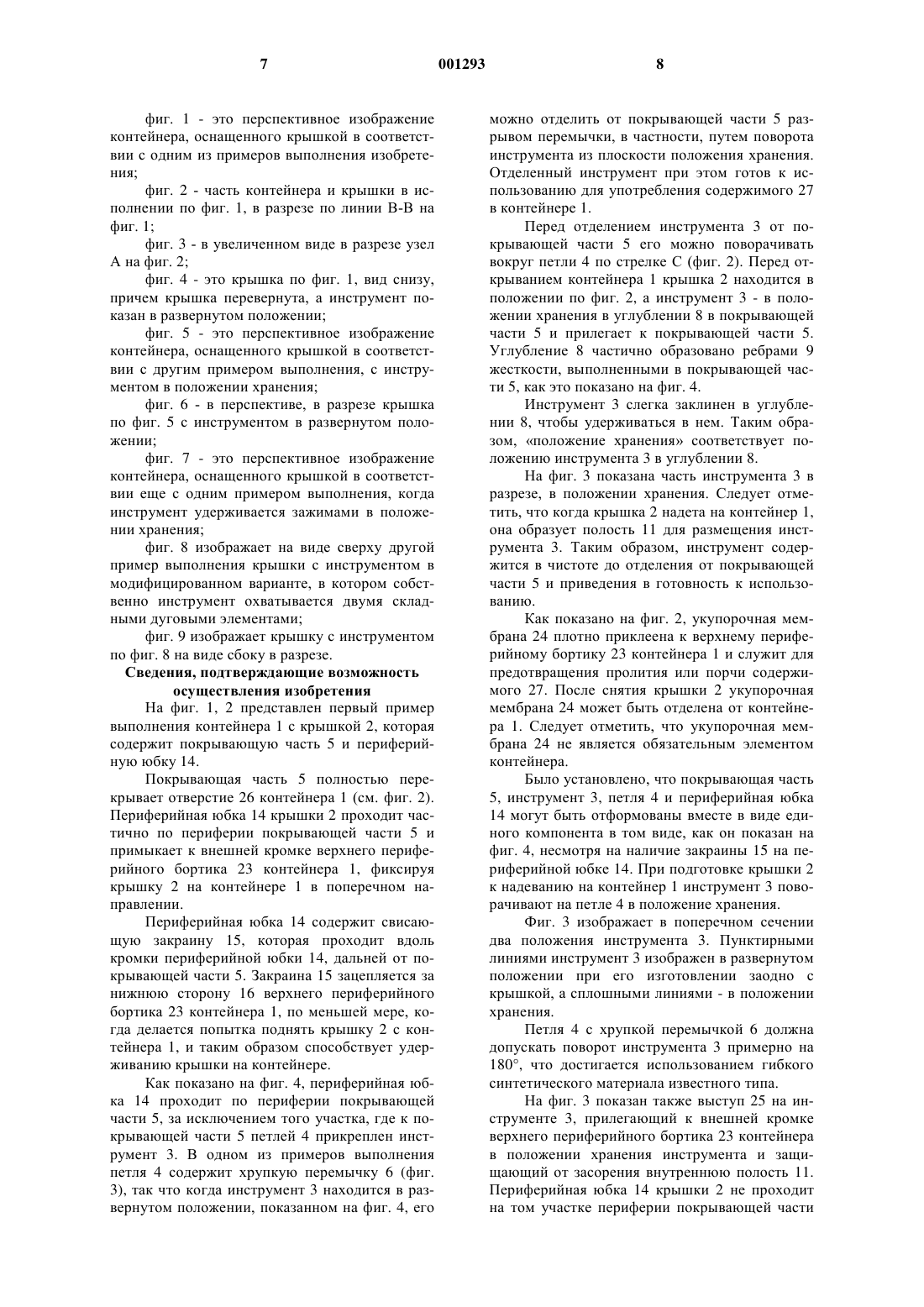

1 Область техники, к которой относится изобретение Настоящее изобретение относится к крышкам и к контейнерам с крышками, и в особенности к крышкам с инструментом для удаления содержимого контейнера. В частности, изобретение относится к крышке с выполненным заодно с ней инструментом, причем крышка защищена от вскрытия или снабжена средствами, указывающими, что крышку вскрывали. Еще более конкретно изобретение относится к крышке и контейнеру с крышкой, в которой выполненный заодно с ней инструмент предназначен для поворота между положениями хранения и использования, причем крышка снабжена защитной запечатывающей лентой, которая обеспечивает визуальную индикацию того,что крышку снимали или, по меньшей мере,смещали из исходного положения. Хотя изобретение будет описано применительно к одному примеру исполнения крышки с выполненным заодно с ней инструментом и защитной запечатывающей лентой, этот пример не является ограничивающим, и сфера действия изобретения охватывает и другие варианты выполнения крышки, а также использование крышки для других назначений. Уровень техники Известны контейнеры для пищевых продуктов, таких как продукты для "перекусывания", полуфабрикаты, фасованные продукты,мороженое, йогурты, салаты из консервированных фруктов, блюда азиатской кухни, запеканки и аналогичные продукты, пасты и т.п. Такой контейнер представляют собой чашу или коробку с периферийным бортиком по периметру верхней кромки, на которую надевается крышка с покрывающей частью и периферийной юбкой,причем периферийная юбка сцепляется с верхней кромкой периферийного бортика для плотного закрытия или запечатывания контейнера независимо от его размеров. Однако следует заметить, что крышка и комплект контейнера с крышкой в соответствии с изобретением не ограничивается контейнерами для пищевых продуктов, а могут применяться и для контейнеров,рассчитанных на множество различных материалов. В некоторых случаях окаймленное периферийным бортиком отверстие контейнера может быть закрыто отрывным укупорочным листом или пленкой. В этих случаях крышка обычно служит для защиты отрывного укупорочного листа или пленки при транспортировании или для того, чтобы вновь закрыть или закупорить контейнер после отрыва укупорочного листа,когда в контейнере еще остается содержимое,или для последующего вторичного употребления контейнера. Во многих случаях для употребления еды из контейнера потребителю желательно иметь инструмент, такой как ложка, вилка, нож, ло 001293 2 патка, палочки и т.п. Другие виды инструментов включают мерные совки или дозировочные устройства для лекарств. Потребитель может захотеть, к примеру,съесть продукт вдали от дома, где не так легко найти инструмент, и это может причинить неудобства. Соответственно, желательно поставлять такой инструмент вместе с контейнером и его содержимым, предпочтительно в виде неотъемлемой части. Другая связанная с контейнерами проблема касается опасности несанкционированного доступа к содержимому контейнера, и в особенности контейнеров для пищевых продуктов,когда они могут быть вскрыты, а содержимое отравлено или фальсифицировано. Известны случаи, когда вымогатели, террористы, преступники и т.д. берут фасованные продукты с полок супермаркетов, отравляют содержимое и кладут контейнеры обратно на полки в целях причинения вреда здоровью, вымогательства денег у владельцев супермаркета или производителя продукта и т.д. Поэтому существует необходимость в какой-либо индикации на контейнере, которая указывала бы на то, что крышку снимали и с контейнером что-то делали. В соответствии с изложенным желательно создать контейнер, в особенности контейнер с крышкой и выполненным заодно с ней инструментом, а также снабдить его средствами индикации того, имел ли место несанкционированный доступ к содержимому контейнера, путем оснащения контейнера средствами сопротивления вскрытию или защиты от вскрытия. Настоящее изобретение не ограничивается контейнерами для пищевых продуктов, так как многие вещества поставляются в контейнерах и требуют инструмента для использования или употребления и/или знания о том, имел ли место доступ к содержимому. Сущность изобретения В соответствии с изобретением создана крышка для контейнера, содержащая покрывающую часть, предназначенную для перекрытия контейнера, инструмент, предназначенный для взаимодействия с содержимым контейнера с тем, чтобы способствовать удалению содержимого из контейнера,и петлю, соединяющую инструмент, по меньшей мере, с одной частью покрывающей части или с одной частью крышки,причем указанный инструмент адаптирован для поворота вокруг петли в положение хранения, в котором инструмент прилегает или находится в непосредственной близости к покрывающей части. Согласно другому аспекту изобретения создана крышка для контейнера, содержащая покрывающую часть, которая предназначена для перекрытия контейнера и оснащена средствами взаимодействия для контактного 3 взаимодействия с контейнером и соединения крышки с контейнером при использовании,инструмент, предназначенный для того,чтобы способствовать удалению содержимого из контейнера,и петлю, соединяющую инструмент с покрывающей частью,причем указанный инструмент предназначен для поворота вокруг петли в положение хранения, в котором инструмент прилегает или находится в непосредственной близости к покрывающей части,а крышка дополнительно содержит средства для индикации того, что имела место несанкционированная попытка вскрытия или манипуляций с крышкой и/или контейнером. В типичном варианте выполнения петля позволяет поворачивать инструмент между развернутым положением, в котором инструмент выступает наружу от крышки или покрывающей части, и положением хранения, в котором инструмент лежит в пределах покрывающей части. В частности, инструмент может быть повернут на угол около 180 между развернутым положением и положением хранения. В типичном варианте пользователь может отделять инструмент от покрывающей части. В частности, инструмент может быть отделен посредством поворота в направлении, противоположном направлению поворота из развернутого положения в положение хранения. Предпочтительно петля содержит, по меньшей мере, одну хрупкую перемычку. В типичном варианте хрупкую перемычку разрывают путем обратного поворота инструмента. В типичном варианте покрывающая часть,инструмент и петлю изготавливают заодно друг с другом. Предпочтительно крышку изготавливают заодно с инструментом, находящимся в развернутом положении. Покрывающая часть дополнительно содержит удерживающие средства для удерживания инструмента в положении хранения. В частности, удерживающие средства представляют собой зажим или две разнесенные планки. В частном случае зажим предусмотрен на одной или нескольких боковых кромках инструмента для взаимодействия с соответствующей зоной покрывающей части крышки. В типичном варианте покрывающая часть снабжена углублением, причем предпочтительно углубление расположено на той поверхности крышки, которая является внутренней при закрытой крышке. В частности, углубление выполнено по форме дополняющим или соответствующим форме инструмента. Когда инструмент находится в положении хранения, по меньшей мере, часть инструмента может входить в углубление, выполненное в покрывающей части. В частности, инструмент удерживается в углублении благодаря взаимо 001293 4 действию кромки инструмента с боковой стенкой углубления. В предпочтительном варианте выполнения углубление образовано, по меньшей мере, частично за счет ребра жесткости, выполненного в покрывающей части. При наличии углубления в покрывающей части оно может быть приспособлено для удерживания инструмента в положении хранения. Инструмент может содержать захватные средства, с помощью которых пользователь может взять инструмент, чтобы развернуть его из положения хранения. Предпочтительно, чтобы при установке крышки, выполненной по любому из указанных вариантов, с инструментом, находящимся в положении хранения, между контейнером и покрывающей частью была образована полость, и инструмент был размещен в этой полости. Предпочтительным также является выполнение в покрывающей части крышки в соответствии любым из указанных вариантов, по меньшей мере, одной плоской панели. При выполнении в покрывающей части нескольких подобных плоских панелей предпочтительно расположить их в одной плоскости друг с другом и/или с другими частями покрывающей части. При использовании крышки в любом из указанных вариантов желательно также выполнить на покрывающей части плоскости, предназначенной для опоры на верхний периферийный бортик контейнера или на приклеенный к верхнему периферийному бортику укупорочный лист с тем, чтобы способствовать скреплению крышки с контейнером. При этом инструмент может быть выполнен в одном из множества различных видов. В одном из вариантов инструмент содержит два дуговых элемента, расположенных по обеим его сторонам. В типичном случае дуговые элементы соединены своими дальними концами вдоль линии сгиба. В частности, каждый дуговой элемент соединен с черенком по соответствующей линии сгиба вблизи петли, соединяющей черенок с покрывающей частью. В частном случае дуговые элементы соединены с черенком по соответствующим линиям сгиба, так что при использовании эти дуговые элементы могут быть повернуты в направлении друг к другу для образования ручки инструмента. В частном случае дуговые элементы снабжены крепежными средствами для крепления друг к другу. В одном из конкретных вариантов у инструмента, на его черенке, имеется линия сгиба, так что дальняя часть инструмента может быть сложена с наложением на ближнюю часть для установки наклонно по отношению к дуговым элементам,когда они соединены друг с другом для образования ручки. В частном случае две складывающиеся части инструмента снабжены дополни 5 тельными крепежными средствами для удерживания двух частей вместе. В типичном случае длина инструмента в исполнении с наклонным расположением ручки к головке превышает размер или отдельные размеры контейнера, благодаря чему облегчается удаление содержимого из контейнера. В типичном случае крышка снабжена средствами контактного взаимодействия, так что контейнеры с присоединенными к ним крышками могут быть составлены в стопку или вставлены один в другой, т.е. поставлены один на другой для образования комплекта. В типичном случае крышка и/или покрывающая часть снабжена устройством запрещения доступа или средствами сопротивления вскрытию или защиты от вскрытия для обеспечения индикации о несанкционированном доступе к контейнеру, крышке, покрывающей части или т.п. В одном из вариантов выполнения устройство запрещения доступа или аналогичное устройство расположено полностью или частично вдоль кромки крышки. В типичном случае крышка может дополнительно содержать периферийную юбку, предназначенную для контактного взаимодействия,по меньшей мере, с частью верхнего периферийного бортика контейнера. Периферийная юбка может быть выполнена заодно с покрывающей частью крышки. Периферийная юбка может содержать закраину, предназначенную для контактного взаимодействия с нижней стороной верхнего периферийного бортика контейнера и тем самым закрепления крышки на контейнере. Предпочтительно в крышке выполнена область разрыва в соединении между покрывающей частью и периферийной юбкой, так что пользователь может отделить периферийную юбку от покрывающей части, по меньшей мере,вдоль участка длины периферийной юбки для получения доступа к содержимому контейнера и/или для снятия крышки с контейнера. Область разрыва может проходить только вдоль части соединения между покрывающей частью и периферийной юбкой, так что крышка может быть снята с контейнера посредством отделения периферийной юбки от покрывающей части в области разрыва без полного отделения периферийной юбки от покрывающей части. Область разрыва может быть выполнена в виде канавки, выполненной в покрывающей части и/или в периферийной юбке. В альтернативном варианте область разрыва может быть выполнена в виде ряда щелей,образующих между собой хрупкие перемычки. Периферийная юбка может быть дополнительно снабжена ушком, за которое пользователь может ухватить и тянуть, чтобы отделить периферийную юбку от покрывающей части в области разрыва. Если область разрыва носит 6 следы вскрытия, разорвана, отделена или повреждена каким-либо другим образом, это служит индикацией несанкционированного доступа к контейнеру и/или крышке. В особо предпочтительном исполнении крышки периферия покрывающей части имеет в основном прямоугольную форму, по меньшей мере, с одним закругленным углом и расположением петли у одного угла покрывающей части, а инструмент выполнен удлиненным и в своем положении хранения лежит, по меньшей мере, примерно вдоль диагонали покрывающей части по существу прямоугольной формы. В типичном примере выполнения область разрыва не распространяется на участок, где расположена петля, так что когда периферийная юбка отделена от покрывающей части, участок расположения петли остается нетронутым, оставляя инструмент соединенным в одно целое с покрывающей частью. Покрывающая часть и инструмент предпочтительно отформованы из гибкого синтетического материала. Особо предпочтительно, чтобы гибкий синтетический материал был прозрачным, по меньшей мере, в основном. В другом аспекте изобретения создан комплект из контейнера и крышки, в котором контейнер содержит,по меньшей мере, одну часть в виде чаши или коробки и снабжен верхним периферийным бортиком, а крышка выполнена в соответствии с одним из описанных вариантов. В частности, периферийная юбка крышки выполнена с возможностью контактного взаимодействия с верхним периферийным бортиком контейнера для закрытия крышки или уплотнения соединения крышки с контейнером. В таком комплекте контейнера с крышкой контейнер может дополнительно содержать укупорочную мембрану, приклеивающуюся к верхнему периферийному бортику контейнера. В частном случае укупорочная мембрана расположена между инструментом и отверстием контейнера. В другом аспекте изобретения создан способ изготовления крышки для контейнера,включающий формование покрывающей части,инструмента и петли заодно друг с другом с расположением инструмента, по окончании формования, в определенном положении, отличном от положения хранения, после чего инструмент поворачивают вокруг петли в положение хранения. В типовом случае способ включает формование в едином процессе периферийной юбки и области разрыва между юбкой и покрывающей частью крышки. Перечень фигур чертежей Варианты выполнения настоящего изобретения будут подробнее описаны ниже со ссылками на прилагаемые чертежи, на которых 7 фиг. 1 - это перспективное изображение контейнера, оснащенного крышкой в соответствии с одним из примеров выполнения изобретения; фиг. 2 - часть контейнера и крышки в исполнении по фиг. 1, в разрезе по линии В-В на фиг. 1; фиг. 3 - в увеличенном виде в разрезе узел А на фиг. 2; фиг. 4 - это крышка по фиг. 1, вид снизу,причем крышка перевернута, а инструмент показан в развернутом положении; фиг. 5 - это перспективное изображение контейнера, оснащенного крышкой в соответствии с другим примером выполнения, с инструментом в положении хранения; фиг. 6 - в перспективе, в разрезе крышка по фиг. 5 с инструментом в развернутом положении; фиг. 7 - это перспективное изображение контейнера, оснащенного крышкой в соответствии еще с одним примером выполнения, когда инструмент удерживается зажимами в положении хранения; фиг. 8 изображает на виде сверху другой пример выполнения крышки с инструментом в модифицированном варианте, в котором собственно инструмент охватывается двумя складными дуговыми элементами; фиг. 9 изображает крышку с инструментом по фиг. 8 на виде сбоку в разрезе. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1, 2 представлен первый пример выполнения контейнера 1 с крышкой 2, которая содержит покрывающую часть 5 и периферийную юбку 14. Покрывающая часть 5 полностью перекрывает отверстие 26 контейнера 1 (см. фиг. 2). Периферийная юбка 14 крышки 2 проходит частично по периферии покрывающей части 5 и примыкает к внешней кромке верхнего периферийного бортика 23 контейнера 1, фиксируя крышку 2 на контейнере 1 в поперечном направлении. Периферийная юбка 14 содержит свисающую закраину 15, которая проходит вдоль кромки периферийной юбки 14, дальней от покрывающей части 5. Закраина 15 зацепляется за нижнюю сторону 16 верхнего периферийного бортика 23 контейнера 1, по меньшей мере, когда делается попытка поднять крышку 2 с контейнера 1, и таким образом способствует удерживанию крышки на контейнере. Как показано на фиг. 4, периферийная юбка 14 проходит по периферии покрывающей части 5, за исключением того участка, где к покрывающей части 5 петлей 4 прикреплен инструмент 3. В одном из примеров выполнения петля 4 содержит хрупкую перемычку 6 (фиг. 3), так что когда инструмент 3 находится в развернутом положении, показанном на фиг. 4, его 8 можно отделить от покрывающей части 5 разрывом перемычки, в частности, путем поворота инструмента из плоскости положения хранения. Отделенный инструмент при этом готов к использованию для употребления содержимого 27 в контейнере 1. Перед отделением инструмента 3 от покрывающей части 5 его можно поворачивать вокруг петли 4 по стрелке С (фиг. 2). Перед открыванием контейнера 1 крышка 2 находится в положении по фиг. 2, а инструмент 3 - в положении хранения в углублении 8 в покрывающей части 5 и прилегает к покрывающей части 5. Углубление 8 частично образовано ребрами 9 жесткости, выполненными в покрывающей части 5, как это показано на фиг. 4. Инструмент 3 слегка заклинен в углублении 8, чтобы удерживаться в нем. Таким образом, положение хранения соответствует положению инструмента 3 в углублении 8. На фиг. 3 показана часть инструмента 3 в разрезе, в положении хранения. Следует отметить, что когда крышка 2 надета на контейнер 1,она образует полость 11 для размещения инструмента 3. Таким образом, инструмент содержится в чистоте до отделения от покрывающей части 5 и приведения в готовность к использованию. Как показано на фиг. 2, укупорочная мембрана 24 плотно приклеена к верхнему периферийному бортику 23 контейнера 1 и служит для предотвращения пролития или порчи содержимого 27. После снятия крышки 2 укупорочная мембрана 24 может быть отделена от контейнера 1. Следует отметить, что укупорочная мембрана 24 не является обязательным элементом контейнера. Было установлено, что покрывающая часть 5, инструмент 3, петля 4 и периферийная юбка 14 могут быть отформованы вместе в виде единого компонента в том виде, как он показан на фиг. 4, несмотря на наличие закраины 15 на периферийной юбке 14. При подготовке крышки 2 к надеванию на контейнер 1 инструмент 3 поворачивают на петле 4 в положение хранения. Фиг. 3 изображает в поперечном сечении два положения инструмента 3. Пунктирными линиями инструмент 3 изображен в развернутом положении при его изготовлении заодно с крышкой, а сплошными линиями - в положении хранения. Петля 4 с хрупкой перемычкой 6 должна допускать поворот инструмента 3 примерно на 180, что достигается использованием гибкого синтетического материала известного типа. На фиг. 3 показан также выступ 25 на инструменте 3, прилегающий к внешней кромке верхнего периферийного бортика 23 контейнера в положении хранения инструмента и защищающий от засорения внутреннюю полость 11. Периферийная юбка 14 крышки 2 не проходит на том участке периферии покрывающей части 9 5, к которому прилегает выступ 25 в положении хранения инструмента 3. В покрывающей части 5 отформованы несколько плоских панелей 12. Если крышка 2 изготовлена из прозрачного пластика, через панели 12 хорошо видна укупорочная мембрана 24, например, с нанесенной на ней маркировкой срока использования. В альтернативном варианте на лежащие в одной плоскости панели 12 может быть наложена наклейка. По краю покрывающей части 5 отформована также поверхность 13 (фиг. 3), которая при надетой на контейнер 1 крышке 2 прижимается либо к укупорочной мембране 24, либо к верхнему периферийному бортику 23 контейнера 1. На фиг. 4 показана периферийная юбка 14 крышки 2, частично отделенная от покрывающей части 5. Для обеспечения возможности такого частичного отделения в крышке 2 выполнена область 17 разрыва между периферийной юбкой 14 и покрывающей частью 5 (см. фиг. 3). В примере выполнения крышки 2 по фиг. 1-4 область 17 разрыва содержит ряд щелей 19 с хрупкими перемычками 20 между ними. Когда пользователь хочет снять крышку 2 с контейнера 1, он может ухватить ушко 21 на одном конце периферийной юбки 14 и оторвать периферийную юбку 14 от покрывающей части 5. Область 17 разрыва не должна проходить и в варианте выполнения по фиг. 1-4 не проходит по всей длине периферийной юбки 14, так что она не поддается полному отделению от покрывающей части 5. Это имеет свои преимущества в отношении чистоты и порядка, т.к. есть соблазн выбросить такую мелочь, как периферийная юбка 14, в ненадлежащем месте. Следует оценить то преимущество, что поскольку снятие крышки 2 с контейнера 1 требует частичного отрыва периферийной юбки 14,пользователю видно, снимали ли раньше крышку 2, что служит явным показателем каких-либо предыдущих манипуляций с контейнером и крышкой. Таким образом, периферийная юбка выполняет функцию защитного средства или устройства и образует средство сопротивления вскрытию или защиты от вскрытия. На фиг. 1, 2 и 4 инструмент 3 показан в виде ложки, хотя, разумеется, это может быть инструмент любого вида, в том числе нож, вилка,лопатка, палочки для еды, совок и т.п. Для отделения инструмента 3 от покрывающей части 5 и его поворота из положения хранения снизу на инструменте 3 выполнен захват 10 в виде небольшого выступа (см. фиг. 2). Фиг. 5 и 6 соответствуют перспективному изображению другого примера выполнения крышки с инструментом 3, который в положении хранения находится на внешней поверхности покрывающей части 5. Фиг. 7 изображает еще один пример выполнения крышки в соответствии с изобретением. В данном примере внешняя поверхность 28 10 покрывающей части 5 является плоской поверхностью, а закраина 15 периферийной юбки 14 выполнена прерывистой. В дополнение к этому инструмент 3 удерживается в положении хранения соответствующими удерживающими средствами, такими как зажим 7 на покрывающей части 5. Крышки в примерах выполнения по фиг. 5,6 и 7 снимаются с контейнера 1 без отрыва периферийной юбки 14. Фиг. 8 и 9 изображают следующий пример выполнения крышки. В этом примере инструмент 40 модифицированного вида соединен с частью крышки петлей 42, которая позволяет поворачивать его между положением хранения и развернутым положением. Инструмент 40 удерживается в положении хранения двумя разнесенными планками 44, которые предусмотрены на нижней стороне покрывающей части 46 и взаимодействуют с кромками инструмента. Инструмент 40 содержит два дуговых элемента 48,50, отходящих от центральной части 52 черенка инструмента, прикрепленного к петле 42. Другие концы дуговых элементов 48, 50 соединены между собой и образуют кольцо вокруг инструмента, и в особенности вокруг его рабочей части (головки) 54, которая в данном случае имеет вид вилки. Дуговые элементы 48, 50 соединены с центральной частью 52 черенка по линиям сгиба 55,а их другие концы соединены между собой по линии сгиба 56. Таким образом, дуговые элементы 48, 50 могут быть развернуты из плоского положения по фиг. 8 и 9 в положение использования, в котором их сжимают и выводят из плоскости вилки 54 поворотом вокруг линий сгиба для образования ручки инструмента. Обычно два дуговых элемента складывают в направлении друг к другу до положения, в котором они располагаются поперечно по отношению плоскости вилки 54. Более конкретно,два дуговых элемента поворачивают до положения, примерно перпендикулярного головке. Дуговые элементы снабжены дополняющими друг друга крепежными средствами 58 для жесткого соединения дуговых элементов друг с другом и образования ручки инструмента. Один из видов дополнительных крепежных средств представляет собой штыри и отверстия под эти штыри. При введении штырей в отверстия два дуговых элемента удерживаются вместе для образования ручки инструмента и обеспечивают достаточную прочность для пользования вилкой 54 после ее отделения от крышки путем разрыва петли 42 в виде хрупкой перемычки. Черенок инструмента дополнительно снабжен линией сгиба, так что головка вилки 54 может быть развернута на центральной части 52 черенка и прикреплена к ней для удержания головки вилки 54 в зафиксированном положении на ручке из соединенных дуговых элемен 11 тов. В этой компоновке головка вилки 54 отходит наружу от дуговых элементов и занимает наклонное положение относительно ручки. Это позволяет полнее извлечь содержимое контейнера, так как вилка проникает в контейнер ближе к стенкам и дну. Таким образом, поворотные дуговые элементы инструмента предназначены для увеличения его длины путем образования ручки, которая удлиняет инструмент до размера,большего размера контейнера и/или крышки. Очевидно, что в пределах основного замысла изобретения возможны многочисленные варианты его осуществления. Так, например, область 17 разрыва может быть образована формированием слабого сечения по линии соединения между периферийной юбкой 14 покрывающей частью 5 с помощью канавки, а не щелей 19 и перемычек 20. Настоящее изобретение было описано и пояснено на конкретных примерах выполнения,при этом осуществление изобретения допускает множество модификаций, не выходящих за границы идеи и объема охраны изобретения, определяемого совокупностью заявленных признаков. Для специалистов в данной области будет понятно, что в форму и детали осуществления изобретения могут быть внесены изменения и модификации. Очевидно, что изобретение охватывает все варианты и модификации, которые попадают в сферу охраны изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Крышка для контейнера, содержащая покрывающую часть, выполненную с возможностью перекрытия контейнера и снабженную средствами взаимодействия для взаимодействия с контейнером и соединения покрывающей части с контейнером при ее использовании, и инструмент, предназначенный для взаимодействия с содержимым контейнера с тем, чтобы способствовать удалению содержимого из контейнера,отличающаяся тем, что она снабжена петлей,соединяющей инструмент, по меньшей мере, с одним участком покрывающей части или с одной частью крышки, причем указанная петля выполнена с обеспечением возможности поворачивать инструмент в петле между положением хранения, в котором инструмент прилегает или находится в непосредственной близости к части покрывающей части, и положением использования, в котором инструмент развернут наружу от крышки или покрывающей части и обеспечивает возможность использования инструмента для удаления содержимого из контейнера, при этом петля дополнительно содержит,по меньшей мере, одну хрупкую перемычку так,что при разрыве этой хрупкой перемычки инструмент отделяется от покрывающей части. 12 2. Крышка по п.1, отличающаяся тем, что инструмент выполнен с возможностью поворота на угол около 180 между развернутым положением использования и положением хранения. 3. Крышка по п.1, отличающаяся тем, что хрупкая перемычка разрывается движением инструмента вокруг петли в противоположном или обратном направлении относительно нормального движения петли из развернутого положения в положение хранения. 4. Крышка по любому из предыдущих пунктов, отличающаяся тем, что покрывающая часть, инструмент и петля выполнены заодно друг с другом. 5. Крышка по любому из предыдущих пунктов, отличающаяся тем, что покрывающая часть дополнительно содержит удерживающие средства, предназначенные для удерживания инструмента в положения хранения. 6. Крышка по п.5, отличающаяся тем, что удерживающие средства представляют собой зажим или пару разнесенных планок, ребер,штырей, выступов или аналогичных элементов. 7. Крышка по любому из пп.5 или 6, отличающаяся тем, что, по меньшей мере, часть удерживающих средств предусмотрена на одной или нескольких боковых кромках инструмента для взаимодействия с частью крышки. 8. Крышка по любому из предыдущих пунктов, отличающаяся тем, что покрывающая часть снабжена углублением для приема, по меньшей мере, части инструмента в его положении хранения. 9. Крышка по п.8, отличающаяся тем, что углубление расположено на внутренней поверхности крышки и выполнено по форме дополняющим или соответствующим инструменту для приема существенной части инструмента в его положении хранения. 10. Крышка по п.8 или 9, отличающаяся тем, что когда инструмент находится в своем положении хранения, по меньшей мере, часть ручки инструмента и часть рабочей контактной части инструмента размещаются в углублении,образованном в покрывающей части. 11. Крышка по любому из пп.8-10, отличающаяся тем, что кромка инструмента выполнена с возможностью взаимодействия с боковой стенкой углубления для удерживания инструмента в углублении. 12. Крышка по любому из пп.8-11, отличающаяся тем, что углубление образовано, по меньшей мере, частично за счет ребра жесткости, выполненного в покрывающей части. 13. Крышка по любому из предыдущих пунктов, отличающаяся тем, что инструмент дополнительно содержит захватные средства для того, чтобы пользователь мог взять инструмент и развернуть его из положения хранения. 14. Крышка по любому из предыдущих пунктов, отличающаяся тем, что при расположении крышки на контейнере и инструмента в 13 положении хранения между контейнером и покрывающей частью образуется полость, и инструмент размещен внутри этой полости. 15. Крышка по любому из предыдущих пунктов, отличающаяся тем, что покрывающая часть содержит, по меньшей мере, одну плоскую панель. 16. Крышка по любому из предыдущих пунктов, отличающаяся тем, что покрывающая часть содержит несколько выполненных в ней плоских панелей, расположенных в одной плоскости. 17. Крышка по любому из предыдущих пунктов, отличающаяся тем, что на покрывающей части выполнена поверхность, предназначенная для опоры на верхний периферийный бортик контейнера при соединении крышки с контейнером или для опоры на приклеенный к верхнему периферийному бортику укупорочный лист с тем, чтобы способствовать соединению крышки с контейнером. 18. Крышка по любому из предыдущих пунктов, отличающаяся тем, что она снабжена устройством индикации доступа или средствами сопротивления вскрытию, или средствами защиты от вскрытия для обеспечения индикации о несанкционированном доступе к контейнеру,крышке, покрывающей части или содержимому контейнера. 19. Крышка по п.18, отличающаяся тем,что устройство запрещения доступа или подобное устройство расположено полностью или частично вдоль кромки крышки. 20. Крышка по любому из предыдущих пунктов, отличающаяся тем, что она дополнительно содержит периферийную юбку, предназначенную для контактного взаимодействия, по меньшей мере, с частью верхнего периферийного бортика контейнера. 21. Крышка по п.20, отличающаяся тем,что периферийная юбка выполнена заодно с покрывающей частью. 22. Крышка по п.20 или 21, отличающаяся тем, что периферийная юбка содержит закраину, предназначенную для контактного взаимодействия с нижней стороной верхнего периферийного бортика контейнера и тем самым закрепления крышки на контейнере. 23. Крышка по любому из пп.20-22, отличающаяся тем, что в ней выполнена область разрыва в соединении между покрывающей частью и периферийной юбкой так, что пользователь может отделить периферийную юбку от покрывающей части, по меньшей мере, вдоль участка длины периферийной юбки для получения доступа к содержимому контейнера и/или для снятия крышки с контейнера. 24. Крышка по п.23, отличающаяся тем,что область разрыва проходит только вдоль части соединения между покрывающей частью и периферийной юбкой так, что крышка может быть снята с контейнера посредством отделения 14 периферийной юбки от покрывающей части в области разрыва без полного отделения периферийной юбки от покрывающей части. 25. Крышка по п.23 или 24, отличающаяся тем, что область разрыва выполнена в виде канавки, выполненной в покрывающей части и/или в периферийной юбке. 26. Крышка по любому из пп.23-25, отличающаяся тем, что область разрыва выполнена в виде ряда щелей, образующих между собой хрупкие перемычки. 27. Крышка по любому из пп.23-26, отличающаяся тем, что периферийная юбка дополнительно содержит ушко, за которое пользователь может ухватить и тянуть, чтобы отделить периферийную юбку от покрывающей части по области разрыва, с обеспечением индикации несанкционированного доступа к контейнеру. 28. Крышка по любому из пп.23-27, отличающаяся тем, что область разрыва не распространяется на участок, где расположена петля,так что когда периферийная юбка отделена от покрывающей части, петля остается нетронутой,оставляя инструмент соединенным в одно целое с покрывающей частью. 29. Крышка по любому из предыдущих пунктов, отличающаяся тем, что покрывающая часть и инструмент отформованы из гибкого синтетического материала, предпочтительно в основном прозрачного материала. 30. Крышка по любому из предыдущих пунктов, отличающаяся тем, что она выполнена в комплекте с контейнером. 31. Крышка по любому из пп.20-30, отличающаяся тем, что периферийная юбка выполнена с возможностью контактного взаимодействия с верхним периферийным бортиком контейнера для закрытия или уплотнения крышки по всему контейнеру. 32. Крышка по любому из предыдущих пунктов, отличающаяся тем, что инструмент содержит головку и черенок, причем черенок соединен с покрывающей частью с возможностью поворота относительно нее. 33. Крышка по любому из предыдущих пунктов, отличающаяся тем, что по обеим сторонам инструмента размещены складные дуговые элементы, расположенные таким образом,что соответствующие ближние концы дуговых элементов соединены с двумя соответствующими боковыми сторонами черенка, а соответствующие дальние концы дуговых элементов соединены друг с другом в области головки инструмента. 34. Крышка по п.33, отличающаяся тем,что соответствующие ближние концы дуговых элементов соединены с черенком по соответствующим линиям сгиба, а соответствующие дальние концы дуговых элементов соединены друг с другом вдоль линии сгиба. 35. Крышка по п.33 или 34, отличающаяся тем, что два охватывающих инструмент дуго 15 вых элемента выполнены с возможностью складывания со смещением из плоскости инструмента для образования ручки, в которой два дуговых элемента жестко соединены друг с другом. 36. Крышка по любому из пп.33-35, отличающаяся тем, что головка инструмента выполнена с возможностью складываться относительно черенка инструмента и прикрепляться к нему таким образом, что головка занимает наклонное положение по отношению к двум дуговым элементам в их смежном соединенном положении. 37. Крышка по любому из предыдущих пунктов, отличающаяся тем, что длина инструмента превышает размер или отдельные размеры контейнера для облегчения удаления содержимого из контейнера. 38. Крышка по любому из предыдущих пунктов, отличающаяся тем, что она снабжена средствами контактного взаимодействия так,что когда крышка присоединена к контейнеру,контейнеры могут быть составлены в стопку или вставлены один в другой таким образом,что нижние поверхности контейнеров входят в 16 указанные средства контактного взаимодействия для образования комплекта составленных в стопку или вставленных один в другой контейнеров. 39. Способ изготовления крышки для контейнера, включающий формование покрывающей части, инструмента и петли заодно друг с другом с расположением инструмента в определенном положении по окончании формования,отличающийся тем, что инструмент находится в положении, отличном от положения хранения,после чего инструмент поворачивают вокруг петли в положение хранения, а крышку и/или покрывающую часть снабжают устройством защиты от вскрытия или повреждений, обеспечивающим индикацию несанкционированного доступа к контейнеру, крышке, покрывающей части или содержимому контейнера. 40. Способ по п.39, отличающийся тем, что крышка дополнительно содержит отформованную заодно с ней периферийную юбку и область разрыва между юбкой и покрывающейчастью.
