Многослойное стекло, содержащее встроенный усилительный элемент

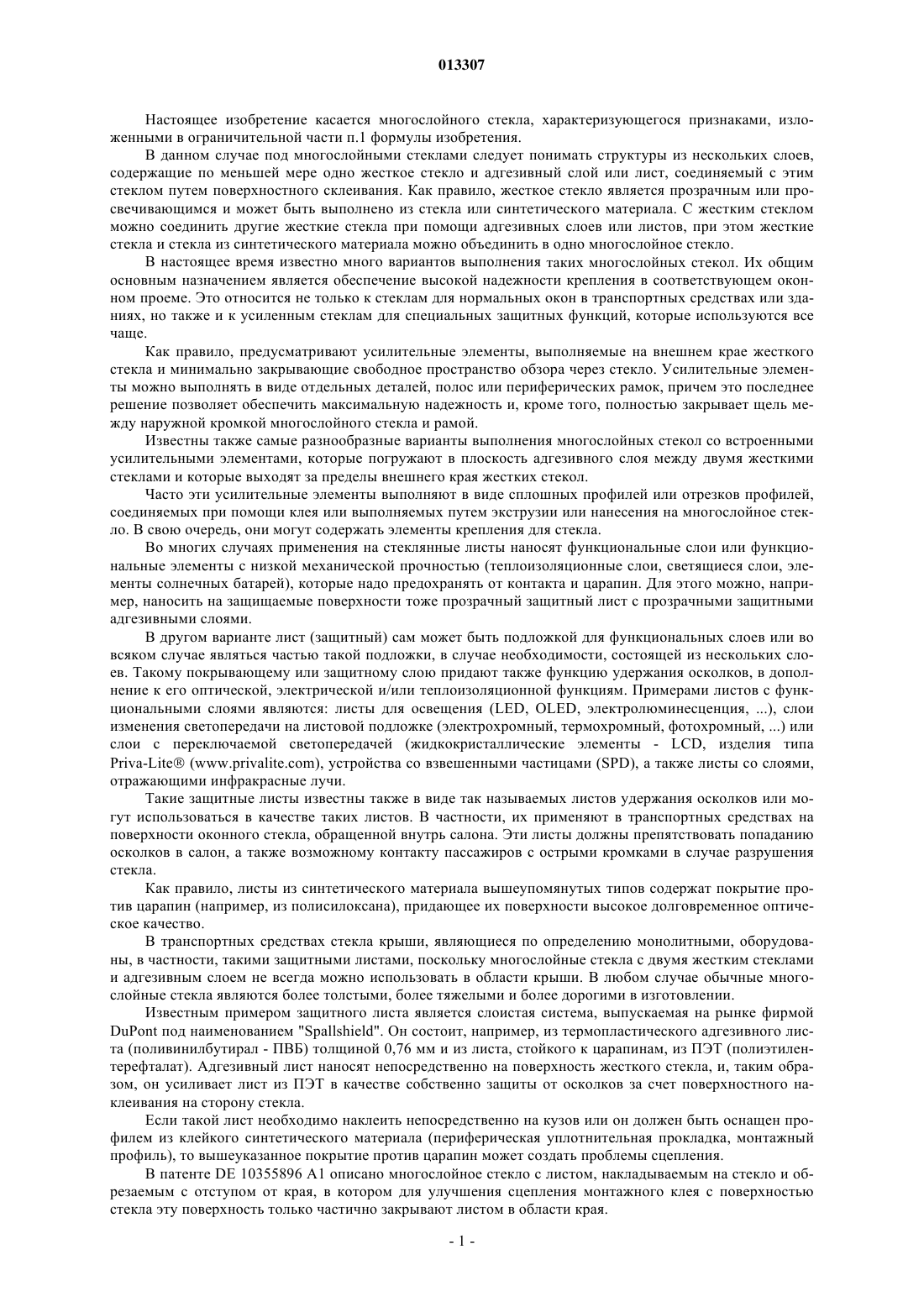

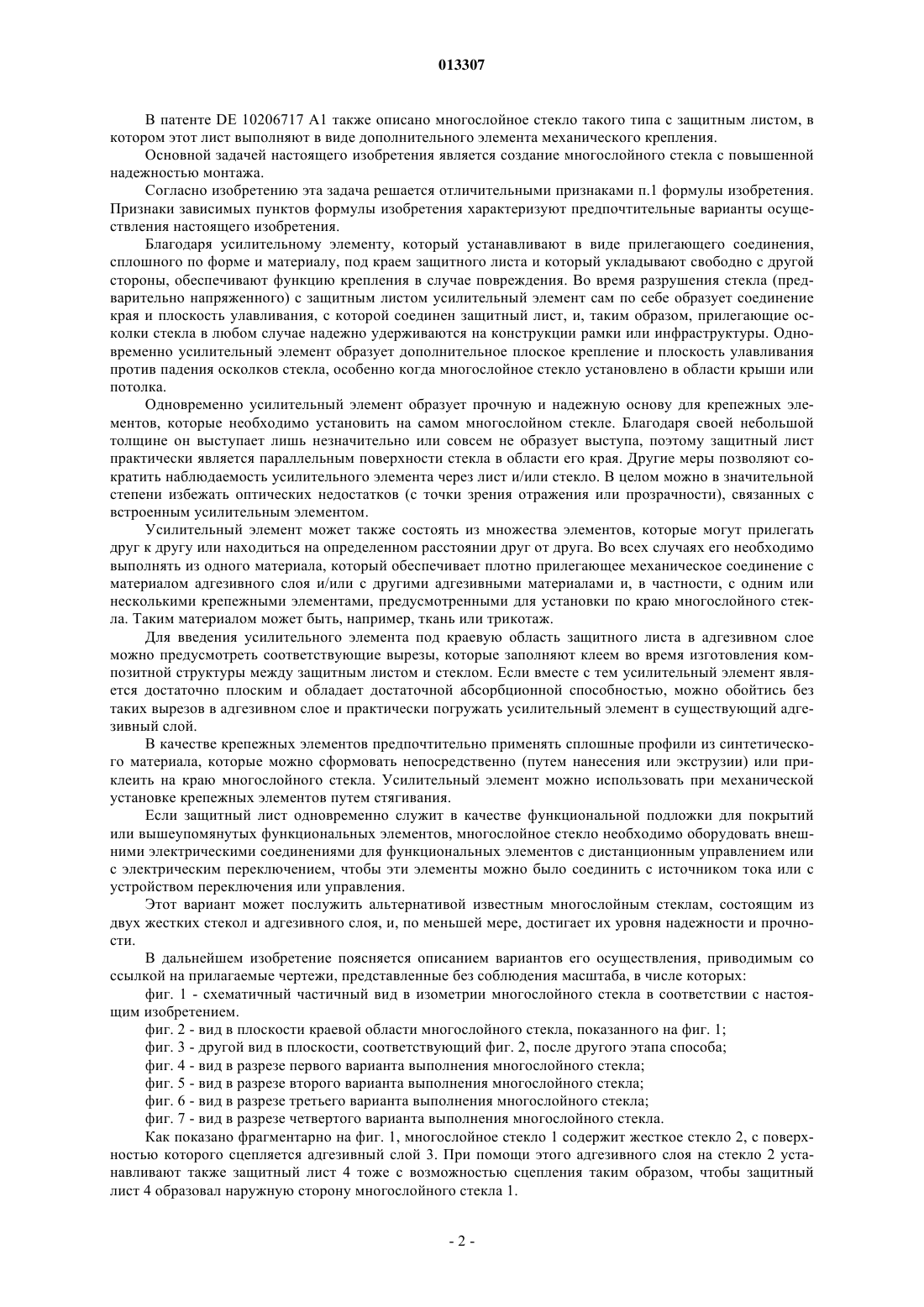

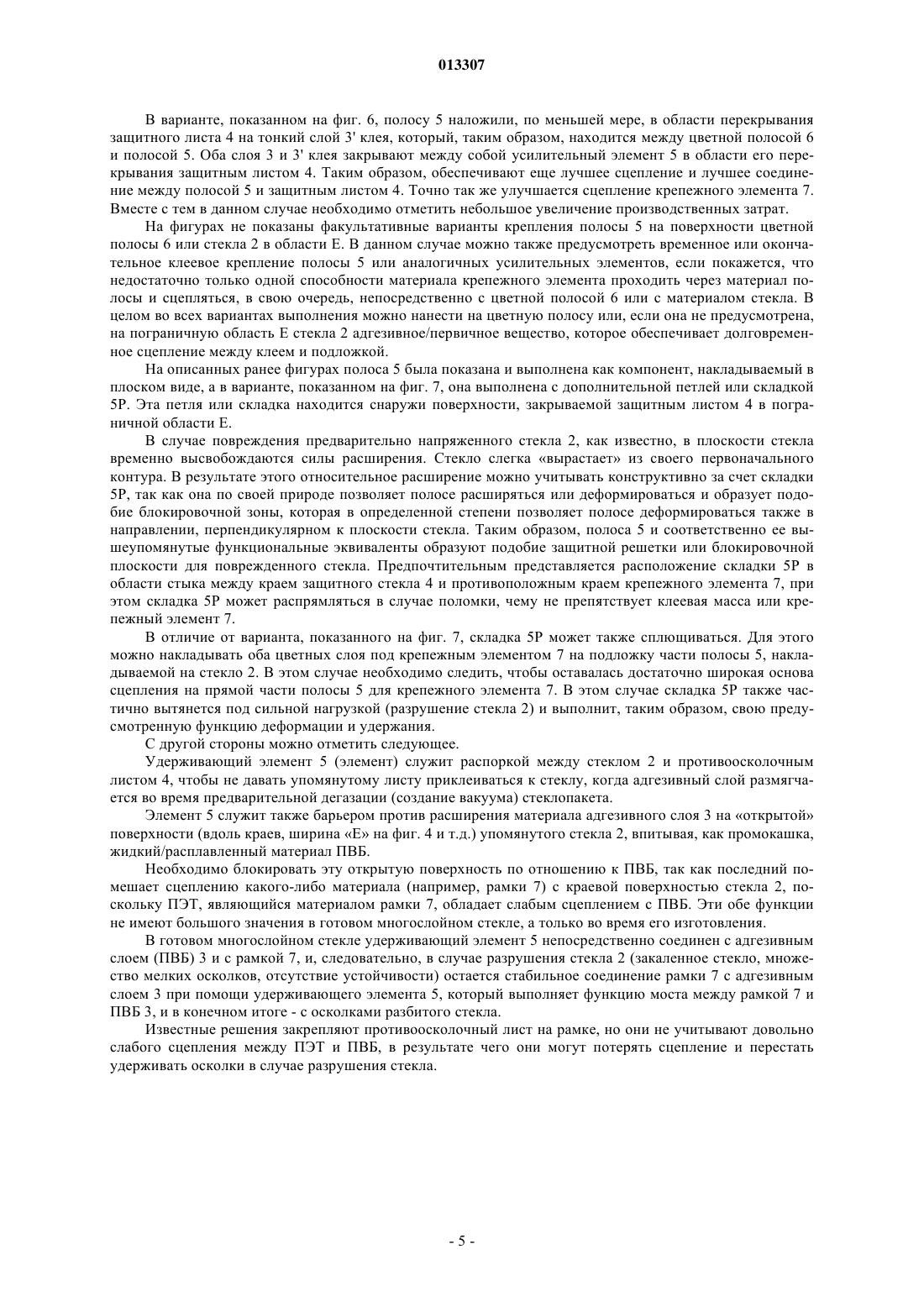

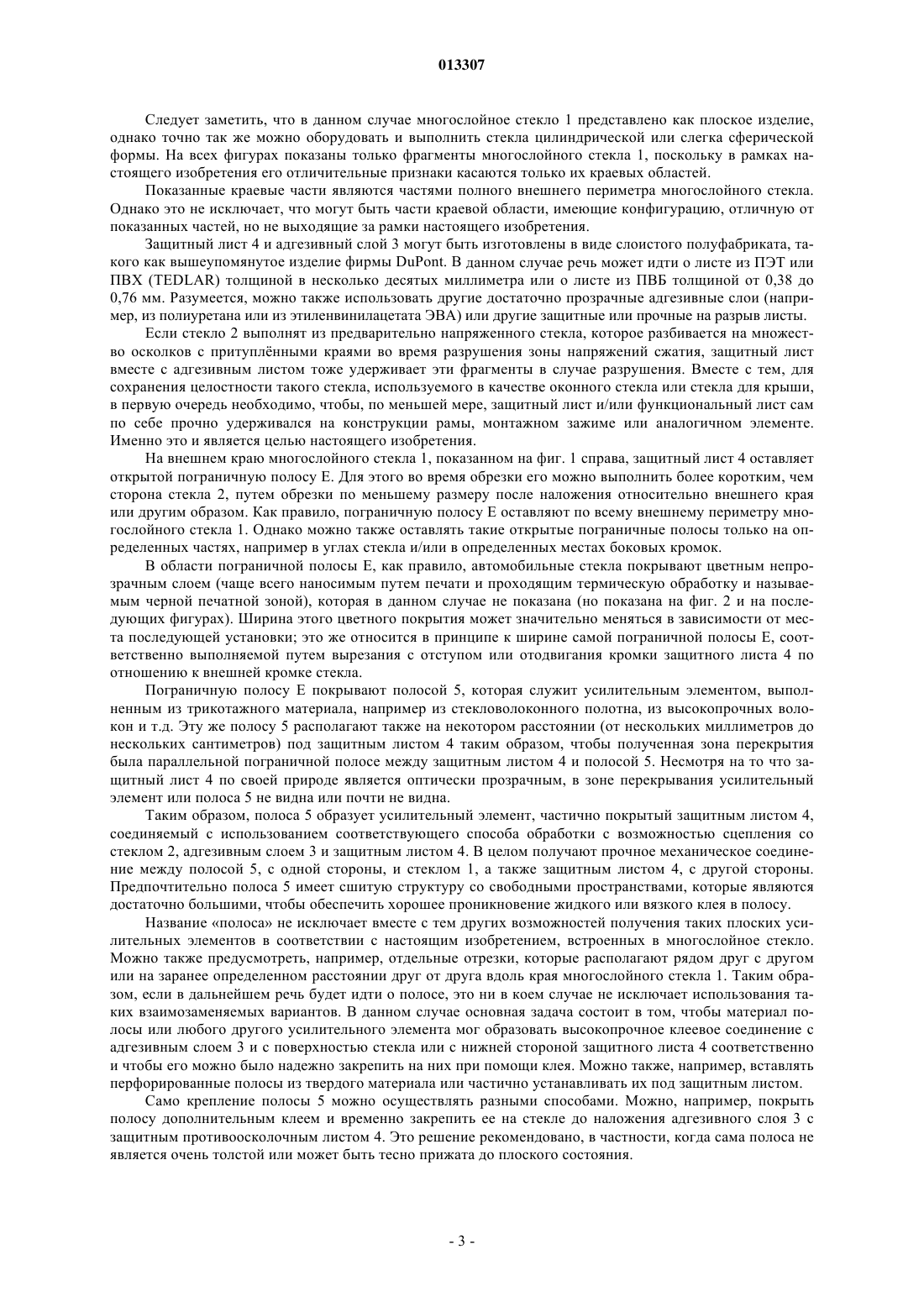

013307 Настоящее изобретение касается многослойного стекла, характеризующегося признаками, изложенными в ограничительной части п.1 формулы изобретения. В данном случае под многослойными стеклами следует понимать структуры из нескольких слоев,содержащие по меньшей мере одно жесткое стекло и адгезивный слой или лист, соединяемый с этим стеклом путем поверхностного склеивания. Как правило, жесткое стекло является прозрачным или просвечивающимся и может быть выполнено из стекла или синтетического материала. С жестким стеклом можно соединить другие жесткие стекла при помощи адгезивных слоев или листов, при этом жесткие стекла и стекла из синтетического материала можно объединить в одно многослойное стекло. В настоящее время известно много вариантов выполнения таких многослойных стекол. Их общим основным назначением является обеспечение высокой надежности крепления в соответствующем оконном проеме. Это относится не только к стеклам для нормальных окон в транспортных средствах или зданиях, но также и к усиленным стеклам для специальных защитных функций, которые используются все чаще. Как правило, предусматривают усилительные элементы, выполняемые на внешнем крае жесткого стекла и минимально закрывающие свободное пространство обзора через стекло. Усилительные элементы можно выполнять в виде отдельных деталей, полос или периферических рамок, причем это последнее решение позволяет обеспечить максимальную надежность и, кроме того, полностью закрывает щель между наружной кромкой многослойного стекла и рамой. Известны также самые разнообразные варианты выполнения многослойных стекол со встроенными усилительными элементами, которые погружают в плоскость адгезивного слоя между двумя жесткими стеклами и которые выходят за пределы внешнего края жестких стекол. Часто эти усилительные элементы выполняют в виде сплошных профилей или отрезков профилей,соединяемых при помощи клея или выполняемых путем экструзии или нанесения на многослойное стекло. В свою очередь, они могут содержать элементы крепления для стекла. Во многих случаях применения на стеклянные листы наносят функциональные слои или функциональные элементы с низкой механической прочностью (теплоизоляционные слои, светящиеся слои, элементы солнечных батарей), которые надо предохранять от контакта и царапин. Для этого можно, например, наносить на защищаемые поверхности тоже прозрачный защитный лист с прозрачными защитными адгезивными слоями. В другом варианте лист (защитный) сам может быть подложкой для функциональных слоев или во всяком случае являться частью такой подложки, в случае необходимости, состоящей из нескольких слоев. Такому покрывающему или защитному слою придают также функцию удержания осколков, в дополнение к его оптической, электрической и/или теплоизоляционной функциям. Примерами листов с функциональными слоями являются: листы для освещения (LED, OLED, электролюминесценция, ), слои изменения светопередачи на листовой подложке (электрохромный, термохромный, фотохромный, ) или слои с переключаемой светопередачей (жидкокристаллические элементы - LCD, изделия типаPriva-Lite (www.privalite.com), устройства со взвешенными частицами (SPD), а также листы со слоями,отражающими инфракрасные лучи. Такие защитные листы известны также в виде так называемых листов удержания осколков или могут использоваться в качестве таких листов. В частности, их применяют в транспортных средствах на поверхности оконного стекла, обращенной внутрь салона. Эти листы должны препятствовать попаданию осколков в салон, а также возможному контакту пассажиров с острыми кромками в случае разрушения стекла. Как правило, листы из синтетического материала вышеупомянутых типов содержат покрытие против царапин (например, из полисилоксана), придающее их поверхности высокое долговременное оптическое качество. В транспортных средствах стекла крыши, являющиеся по определению монолитными, оборудованы, в частности, такими защитными листами, поскольку многослойные стекла с двумя жестким стеклами и адгезивным слоем не всегда можно использовать в области крыши. В любом случае обычные многослойные стекла являются более толстыми, более тяжелыми и более дорогими в изготовлении. Известным примером защитного листа является слоистая система, выпускаемая на рынке фирмойDuPont под наименованием "Spallshield". Он состоит, например, из термопластического адгезивного листа (поливинилбутирал - ПВБ) толщиной 0,76 мм и из листа, стойкого к царапинам, из ПЭТ (полиэтилентерефталат). Адгезивный лист наносят непосредственно на поверхность жесткого стекла, и, таким образом, он усиливает лист из ПЭТ в качестве собственно защиты от осколков за счет поверхностного наклеивания на сторону стекла. Если такой лист необходимо наклеить непосредственно на кузов или он должен быть оснащен профилем из клейкого синтетического материала (периферическая уплотнительная прокладка, монтажный профиль), то вышеуказанное покрытие против царапин может создать проблемы сцепления. В патенте DE 10355896 А 1 описано многослойное стекло с листом, накладываемым на стекло и обрезаемым с отступом от края, в котором для улучшения сцепления монтажного клея с поверхностью стекла эту поверхность только частично закрывают листом в области края.-1 013307 В патенте DE 10206717 А 1 также описано многослойное стекло такого типа с защитным листом, в котором этот лист выполняют в виде дополнительного элемента механического крепления. Основной задачей настоящего изобретения является создание многослойного стекла с повышенной надежностью монтажа. Согласно изобретению эта задача решается отличительными признаками п.1 формулы изобретения. Признаки зависимых пунктов формулы изобретения характеризуют предпочтительные варианты осуществления настоящего изобретения. Благодаря усилительному элементу, который устанавливают в виде прилегающего соединения,сплошного по форме и материалу, под краем защитного листа и который укладывают свободно с другой стороны, обеспечивают функцию крепления в случае повреждения. Во время разрушения стекла (предварительно напряженного) с защитным листом усилительный элемент сам по себе образует соединение края и плоскость улавливания, с которой соединен защитный лист, и, таким образом, прилегающие осколки стекла в любом случае надежно удерживаются на конструкции рамки или инфраструктуры. Одновременно усилительный элемент образует дополнительное плоское крепление и плоскость улавливания против падения осколков стекла, особенно когда многослойное стекло установлено в области крыши или потолка. Одновременно усилительный элемент образует прочную и надежную основу для крепежных элементов, которые необходимо установить на самом многослойном стекле. Благодаря своей небольшой толщине он выступает лишь незначительно или совсем не образует выступа, поэтому защитный лист практически является параллельным поверхности стекла в области его края. Другие меры позволяют сократить наблюдаемость усилительного элемента через лист и/или стекло. В целом можно в значительной степени избежать оптических недостатков (с точки зрения отражения или прозрачности), связанных с встроенным усилительным элементом. Усилительный элемент может также состоять из множества элементов, которые могут прилегать друг к другу или находиться на определенном расстоянии друг от друга. Во всех случаях его необходимо выполнять из одного материала, который обеспечивает плотно прилегающее механическое соединение с материалом адгезивного слоя и/или с другими адгезивными материалами и, в частности, с одним или несколькими крепежными элементами, предусмотренными для установки по краю многослойного стекла. Таким материалом может быть, например, ткань или трикотаж. Для введения усилительного элемента под краевую область защитного листа в адгезивном слое можно предусмотреть соответствующие вырезы, которые заполняют клеем во время изготовления композитной структуры между защитным листом и стеклом. Если вместе с тем усилительный элемент является достаточно плоским и обладает достаточной абсорбционной способностью, можно обойтись без таких вырезов в адгезивном слое и практически погружать усилительный элемент в существующий адгезивный слой. В качестве крепежных элементов предпочтительно применять сплошные профили из синтетического материала, которые можно сформовать непосредственно (путем нанесения или экструзии) или приклеить на краю многослойного стекла. Усилительный элемент можно использовать при механической установке крепежных элементов путем стягивания. Если защитный лист одновременно служит в качестве функциональной подложки для покрытий или вышеупомянутых функциональных элементов, многослойное стекло необходимо оборудовать внешними электрическими соединениями для функциональных элементов с дистанционным управлением или с электрическим переключением, чтобы эти элементы можно было соединить с источником тока или с устройством переключения или управления. Этот вариант может послужить альтернативой известным многослойным стеклам, состоящим из двух жестких стекол и адгезивного слоя, и, по меньшей мере, достигает их уровня надежности и прочности. В дальнейшем изобретение поясняется описанием вариантов его осуществления, приводимым со ссылкой на прилагаемые чертежи, представленные без соблюдения масштаба, в числе которых: фиг. 1 - схематичный частичный вид в изометрии многослойного стекла в соответствии с настоящим изобретением. фиг. 2 - вид в плоскости краевой области многослойного стекла, показанного на фиг. 1; фиг. 3 - другой вид в плоскости, соответствующий фиг. 2, после другого этапа способа; фиг. 4 - вид в разрезе первого варианта выполнения многослойного стекла; фиг. 5 - вид в разрезе второго варианта выполнения многослойного стекла; фиг. 6 - вид в разрезе третьего варианта выполнения многослойного стекла; фиг. 7 - вид в разрезе четвертого варианта выполнения многослойного стекла. Как показано фрагментарно на фиг. 1, многослойное стекло 1 содержит жесткое стекло 2, с поверхностью которого сцепляется адгезивный слой 3. При помощи этого адгезивного слоя на стекло 2 устанавливают также защитный лист 4 тоже с возможностью сцепления таким образом, чтобы защитный лист 4 образовал наружную сторону многослойного стекла 1.-2 013307 Следует заметить, что в данном случае многослойное стекло 1 представлено как плоское изделие,однако точно так же можно оборудовать и выполнить стекла цилиндрической или слегка сферической формы. На всех фигурах показаны только фрагменты многослойного стекла 1, поскольку в рамках настоящего изобретения его отличительные признаки касаются только их краевых областей. Показанные краевые части являются частями полного внешнего периметра многослойного стекла. Однако это не исключает, что могут быть части краевой области, имеющие конфигурацию, отличную от показанных частей, но не выходящие за рамки настоящего изобретения. Защитный лист 4 и адгезивный слой 3 могут быть изготовлены в виде слоистого полуфабриката, такого как вышеупомянутое изделие фирмы DuPont. В данном случае речь может идти о листе из ПЭТ или ПВХ (TEDLAR) толщиной в несколько десятых миллиметра или о листе из ПВБ толщиной от 0,38 до 0,76 мм. Разумеется, можно также использовать другие достаточно прозрачные адгезивные слои (например, из полиуретана или из этиленвинилацетата ЭВА) или другие защитные или прочные на разрыв листы. Если стекло 2 выполнят из предварительно напряженного стекла, которое разбивается на множество осколков с притуплнными краями во время разрушения зоны напряжений сжатия, защитный лист вместе с адгезивным листом тоже удерживает эти фрагменты в случае разрушения. Вместе с тем, для сохранения целостности такого стекла, используемого в качестве оконного стекла или стекла для крыши,в первую очередь необходимо, чтобы, по меньшей мере, защитный лист и/или функциональный лист сам по себе прочно удерживался на конструкции рамы, монтажном зажиме или аналогичном элементе. Именно это и является целью настоящего изобретения. На внешнем краю многослойного стекла 1, показанном на фиг. 1 справа, защитный лист 4 оставляет открытой пограничную полосу Е. Для этого во время обрезки его можно выполнить более коротким, чем сторона стекла 2, путем обрезки по меньшему размеру после наложения относительно внешнего края или другим образом. Как правило, пограничную полосу Е оставляют по всему внешнему периметру многослойного стекла 1. Однако можно также оставлять такие открытые пограничные полосы только на определенных частях, например в углах стекла и/или в определенных местах боковых кромок. В области пограничной полосы Е, как правило, автомобильные стекла покрывают цветным непрозрачным слоем (чаще всего наносимым путем печати и проходящим термическую обработку и называемым черной печатной зоной), которая в данном случае не показана (но показана на фиг. 2 и на последующих фигурах). Ширина этого цветного покрытия может значительно меняться в зависимости от места последующей установки; это же относится в принципе к ширине самой пограничной полосы Е, соответственно выполняемой путем вырезания с отступом или отодвигания кромки защитного листа 4 по отношению к внешней кромке стекла. Пограничную полосу Е покрывают полосой 5, которая служит усилительным элементом, выполненным из трикотажного материала, например из стекловолоконного полотна, из высокопрочных волокон и т.д. Эту же полосу 5 располагают также на некотором расстоянии (от нескольких миллиметров до нескольких сантиметров) под защитным листом 4 таким образом, чтобы полученная зона перекрытия была параллельной пограничной полосе между защитным листом 4 и полосой 5. Несмотря на то что защитный лист 4 по своей природе является оптически прозрачным, в зоне перекрывания усилительный элемент или полоса 5 не видна или почти не видна. Таким образом, полоса 5 образует усилительный элемент, частично покрытый защитным листом 4,соединяемый с использованием соответствующего способа обработки с возможностью сцепления со стеклом 2, адгезивным слоем 3 и защитным листом 4. В целом получают прочное механическое соединение между полосой 5, с одной стороны, и стеклом 1, а также защитным листом 4, с другой стороны. Предпочтительно полоса 5 имеет сшитую структуру со свободными пространствами, которые являются достаточно большими, чтобы обеспечить хорошее проникновение жидкого или вязкого клея в полосу. Название полоса не исключает вместе с тем других возможностей получения таких плоских усилительных элементов в соответствии с настоящим изобретением, встроенных в многослойное стекло. Можно также предусмотреть, например, отдельные отрезки, которые располагают рядом друг с другом или на заранее определенном расстоянии друг от друга вдоль края многослойного стекла 1. Таким образом, если в дальнейшем речь будет идти о полосе, это ни в коем случае не исключает использования таких взаимозаменяемых вариантов. В данном случае основная задача состоит в том, чтобы материал полосы или любого другого усилительного элемента мог образовать высокопрочное клеевое соединение с адгезивным слоем 3 и с поверхностью стекла или с нижней стороной защитного листа 4 соответственно и чтобы его можно было надежно закрепить на них при помощи клея. Можно также, например, вставлять перфорированные полосы из твердого материала или частично устанавливать их под защитным листом. Само крепление полосы 5 можно осуществлять разными способами. Можно, например, покрыть полосу дополнительным клеем и временно закрепить ее на стекле до наложения адгезивного слоя 3 с защитным противоосколочным листом 4. Это решение рекомендовано, в частности, когда сама полоса не является очень толстой или может быть тесно прижата до плоского состояния.-3 013307 В альтернативном варианте можно использовать термическое крепление ткани на основе ПВБ или крепление на основе растворителей. Кроме того, во время плавления термопластического адгезивного слоя при помощи соответствующих средств (например, путем создания соответствующего разряжения) можно осуществить равномерно обволакивание полосы и прочное соединение с ней с соблюдением неразрывности по силе и форме после затвердевания. Во всех случаях пограничную полосу Е используют для надежного соединения крепежных средств с поверхностью стекла независимо от защитного листа 4 и от его защитного покрытия против царапин(на чертеже не показано). Обрезка защитного противоосколочного листа 4 в этой области края позволяет избежать отрицательного влияния покрытия против царапин защитного листа на сцепление монтажного клея, краевых профилей и т.д. Многослойное стекло 1 соединяют с рамой оконного проема при помощи крепежных средств. В данном случае полоса 5 служит основой для клеевого крепления этих крепежных средств (сплошные профили или отрезки профилей, металлическая фурнитура, зажимы и т.д.). На фиг. 2 и 3 в сравнении показаны две стадии изготовления многослойных стекол в соответствии с настоящим изобретением. На этих фигурах, в частности, в плоскости показан отступ Е защитного листа 4 по отношению к внешней кромке (в данном случае находящейся внизу) стекла 2. Защитный лист 4 показан полупрозрачным в своей внешней краевой области, чтобы лучше представить расположение полосы 5 с относительно большими петлями и непрозрачной цветной полосы 6,ясно просматриваемой на фигуре под листом 4. Цветная полоса 6 закрывает пограничную полосу Е. Предпочтительно ее ширина соответствует ширине полосы 5, чтобы последнюю нельзя было увидеть снаружи (сзади через стекло 2). Цветную полосу, которая в основном выполняет оптические функции(маскирование, защита от световых лучей и в основном от ультрафиолетового излучения), в принципе можно располагать на одной из двух сторон стекла 2, т.е. изнутри или снаружи, или на обеих сторонах. В положении монтажа на транспортном средстве защитный лист обращен внутрь салона, при этом сторона из стекла обращена наружу. На фигурах видно частичное перекрывание полосы 5 краем защитного листа 4. Полоса 5 расположена вдоль внешней кромки стекла 2. В принципе она может доходить до края этой кромки или тоже отступать по отношению к этой кромке (в любом случае не так далеко, как защитный лист 4) или же в зависимости от средств крепления выходить за пределы внешней кромки. На стадии, показанной на фиг. 3, добавили отрезок крепежного средства 7 (в данном случае в виде сплошного профиля, сцепляющегося с поверхностью стекла в пограничной полосе 3). Как видно, это крепежное средство 7 перекрывает полосу 5 в пограничной полосе Е, остающейся не закрытой защитным листом 4. Оно останавливается непосредственно на кромке защитного листа 4. Оно прочно соединено при помощи клея как с самой полосой 5, так и с поверхностью стекла 2, проходя через полосу, так и с находящейся на ней печатной черной зоной 6. Если на фиг. 3 и 4, где показано перекрывание защитного листа 4 и усилительного элемента или полосы 5, эту полосу можно увидеть через защитный лист 4, то сам защитный лист можно выполнить непрозрачным или в любом случае менее прозрачным в этой области. Это можно осуществить, например, путем матирования или окрашивания материала самого листа или путем наложения непрозрачной цветной полосы. На фиг. 4 в поперечном разрезе через краевую область по линии IV-IV фиг. 3 показано многослойное стекло 1. Здесь можно еще лучше рассмотреть крепежное средство 7, которое прочно соединено с полосой 5 в области пограничной полосы Е и имеет такую же ширину, что и сама пограничная полоса Е. Точно так же видно, что защитный лист 4 перекрывает в краевой области полосу 5, которую накладывают в основном непосредственно на верхнюю сторону стекла 2 или цветной полосы 6 (в данном случае выполненной путем печати на внутренней стороне или стороне листа многослойного стекла). Цветная полоса 6 закрывает эту область от обзора через стекло 2. Она немного больше, чем полоса 5. Кроме того, она защищает область приклеивания крепежного средства 7 от ультрафиолетового излучения, которое, как показывает опыт, может привести к ослаблению и к отклеиванию синтетического материала. В варианте, показанном на фиг. 5, крепежное средство 7 тоже перекрывает в конфигурации, в основном не изменившейся по сравнению с фиг. 4, кромку защитного листа 4 в незначительной степени(несколько миллиметров) главным образом из соображений оптики. В этом варианте оно выполнено несколько более широким, чем собственно пограничная область Е, перекрывая соответственно и отступ внешнего края защитного листа 4 по отношению к внешней кромке стекла 2. Естественно, что крепежное средство не обязательно должно находиться на уровне внешней кромки стекла 2, оно может выступать за ее пределы и, в случае необходимости, может быть наложено также на фронтальную сторону стекла (функция защиты кромки и/или закрывания щели). Согласно концепции конструкции такое крепежное средство может также перекрывать небольшую часть внешней стороны стекла 2 таким образом, чтобы весь край 2 находился внутри крепежного средства 7.-4 013307 В варианте, показанном на фиг. 6, полосу 5 наложили, по меньшей мере, в области перекрывания защитного листа 4 на тонкий слой 3' клея, который, таким образом, находится между цветной полосой 6 и полосой 5. Оба слоя 3 и 3' клея закрывают между собой усилительный элемент 5 в области его перекрывания защитным листом 4. Таким образом, обеспечивают еще лучшее сцепление и лучшее соединение между полосой 5 и защитным листом 4. Точно так же улучшается сцепление крепежного элемента 7. Вместе с тем в данном случае необходимо отметить небольшое увеличение производственных затрат. На фигурах не показаны факультативные варианты крепления полосы 5 на поверхности цветной полосы 6 или стекла 2 в области Е. В данном случае можно также предусмотреть временное или окончательное клеевое крепление полосы 5 или аналогичных усилительных элементов, если покажется, что недостаточно только одной способности материала крепежного элемента проходить через материал полосы и сцепляться, в свою очередь, непосредственно с цветной полосой 6 или с материалом стекла. В целом во всех вариантах выполнения можно нанести на цветную полосу или, если она не предусмотрена,на пограничную область Е стекла 2 адгезивное/первичное вещество, которое обеспечивает долговременное сцепление между клеем и подложкой. На описанных ранее фигурах полоса 5 была показана и выполнена как компонент, накладываемый в плоском виде, а в варианте, показанном на фиг. 7, она выполнена с дополнительной петлей или складкой 5 Р. Эта петля или складка находится снаружи поверхности, закрываемой защитным листом 4 в пограничной области Е. В случае повреждения предварительно напряженного стекла 2, как известно, в плоскости стекла временно высвобождаются силы расширения. Стекло слегка вырастает из своего первоначального контура. В результате этого относительное расширение можно учитывать конструктивно за счет складки 5 Р, так как она по своей природе позволяет полосе расширяться или деформироваться и образует подобие блокировочной зоны, которая в определенной степени позволяет полосе деформироваться также в направлении, перпендикулярном к плоскости стекла. Таким образом, полоса 5 и соответственно ее вышеупомянутые функциональные эквиваленты образуют подобие защитной решетки или блокировочной плоскости для поврежденного стекла. Предпочтительным представляется расположение складки 5 Р в области стыка между краем защитного стекла 4 и противоположным краем крепежного элемента 7, при этом складка 5 Р может распрямляться в случае поломки, чему не препятствует клеевая масса или крепежный элемент 7. В отличие от варианта, показанного на фиг. 7, складка 5 Р может также сплющиваться. Для этого можно накладывать оба цветных слоя под крепежным элементом 7 на подложку части полосы 5, накладываемой на стекло 2. В этом случае необходимо следить, чтобы оставалась достаточно широкая основа сцепления на прямой части полосы 5 для крепежного элемента 7. В этом случае складка 5 Р также частично вытянется под сильной нагрузкой (разрушение стекла 2) и выполнит, таким образом, свою предусмотренную функцию деформации и удержания. С другой стороны можно отметить следующее. Удерживающий элемент 5 (элемент) служит распоркой между стеклом 2 и противоосколочным листом 4, чтобы не давать упомянутому листу приклеиваться к стеклу, когда адгезивный слой размягчается во время предварительной дегазации (создание вакуума) стеклопакета. Элемент 5 служит также барьером против расширения материала адгезивного слоя 3 на открытой поверхности (вдоль краев, ширина Е на фиг. 4 и т.д.) упомянутого стекла 2, впитывая, как промокашка,жидкий/расплавленный материал ПВБ. Необходимо блокировать эту открытую поверхность по отношению к ПВБ, так как последний помешает сцеплению какого-либо материала (например, рамки 7) с краевой поверхностью стекла 2, поскольку ПЭТ, являющийся материалом рамки 7, обладает слабым сцеплением с ПВБ. Эти обе функции не имеют большого значения в готовом многослойном стекле, а только во время его изготовления. В готовом многослойном стекле удерживающий элемент 5 непосредственно соединен с адгезивным слоем (ПВБ) 3 и с рамкой 7, и, следовательно, в случае разрушения стекла 2 (закаленное стекло, множество мелких осколков, отсутствие устойчивости) остается стабильное соединение рамки 7 с адгезивным слоем 3 при помощи удерживающего элемента 5, который выполняет функцию моста между рамкой 7 и ПВБ 3, и в конечном итоге - с осколками разбитого стекла. Известные решения закрепляют противоосколочный лист на рамке, но они не учитывают довольно слабого сцепления между ПЭТ и ПВБ, в результате чего они могут потерять сцепление и перестать удерживать осколки в случае разрушения стекла. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многослойное стекло (1), содержащее по меньшей мере одно жесткое стекло (2) и адгезивный слой (3), соединяемый с этим стеклом при помощи поверхностного склеивания, через который защитный лист (4) накладывают на жесткое стекло (2), в котором защитный лист (4) отступает по отношению к внешнему краю жесткого стекла, по меньшей мере, в некоторых частях (Е), а также содержащее по меньшей мере один усилительный элемент (5), установленный на краю жесткого стекла (2) в области отступа или отступов защитного листа (4), отличающееся тем, что усилительный элемент (5) имеет ширину, приблизительно и предпочтительно максимально соответствующую толщине адгезивного слоя (3) на краю защитного листа (4), и закрыт защитным листом, по меньшей мере частично, в определенных частях. 2. Многослойное стекло по п.1, отличающееся тем, что усилительный элемент (5) выполнен в виде полосы по всему периметру многослойного стекла (1) и покрыт на части своей ширины защитным листом (4). 3. Многослойное стекло по п.1, отличающееся тем, что усилительный элемент состоит из нескольких первоначально отделенных друг от друга частей, которые располагают и прочно крепят друг к другу или располагают с определенными промежутками в пограничной области многослойного стекла (1). 4. Многослойное стекло по любому из пп.1-3, отличающееся тем, что усилительный элемент выполнен из материала, обеспечивающего проникновение текучего или вязкого адгезивного материала. 5. Многослойное стекло по п.4, отличающееся тем, что усилительный элемент (5) выполнен из материала с вырезами, или проходами, или с шероховатостью поверхности, или из тканого или трикотажного материала. 6. Многослойное стекло по любому из пп.1-5, отличающееся тем, что адгезивный слой (3) нанесен с отступом, по меньшей мере, локально по отношению к внешнему краю защитного листа (4), образуя выступ, причем усилительный элемент (5) прочно соединяют с многослойным стеклом (1), по меньшей мере, в области этого свободного выступа. 7. Многослойное стекло по любому из пп.1-6, отличающееся тем, что усилительный элемент (5) заключают между двумя клеевыми слоями (3, 3') в области перекрывания защитным листом (4). 8. Многослойное стекло по любому из пп.1-7, отличающееся тем, что на основе плоской зоны усилительного элемента (5), не закрытой защитным листом, располагают крепежный элемент (7) и крепят его на многослойном стекле (1) путем соединения с усилительным элементом (5). 9. Многослойное стекло по п.8, отличающееся тем, что крепежный элемент (7) выполнен в виде сплошного профиля из синтетического материала, который формуют или приклеивают непосредственно на краю многослойного стекла (1). 10. Многослойное стекло по п.8 или 9, отличающееся тем, что крепежный элемент (7) перекрывает отступающий край защитного листа (4). 11. Многослойное стекло по любому из пп.8-10, отличающееся тем, что крепежный элемент (7) расположен на пограничной полосе (Е), не закрываемой защитным листом, и выступает наружу за пределы внешней кромки стекла (2). 12. Многослойное стекло по любому из пп.1-11, отличающееся тем, что усилительный элемент (5) содержит по меньшей мере одну петлю или складку (5 Р) в факультативном варианте с расширением. 13. Многослойное стекло по п.12, отличающееся тем, что складку (5 Р) располагают в области, находящейся между краем защитного листа и крепежным элементом (7), установленным на пограничную полосу. 14. Многослойное стекло по п.12, отличающееся тем, что складку (5 Р) располагают под частью крепежного элемента (7), установленного на пограничную полосу. 15. Многослойное стекло по любому из пп.1-14, отличающееся тем, что усилительный элемент (5) и крепежный элемент (7), неподвижно соединенный со стеклом на его основе, образуют закрытую рамку,содержащую стекло. 16. Многослойное стекло по любому из пп.1-15, отличающееся тем, что стекло имеет пониженную прозрачность в области установки усилительного элемента (5), образуя оптическую защиту, в частности это стекло покрыто непрозрачной цветной полосой. 17. Многослойное стекло по любому из пп.1-16, отличающееся тем, что защитный лист (4) имеет пониженную прозрачность в области перекрывания усилительным элементом (5), образуя оптическую защиту, в частности этот лист покрыт непрозрачной цветной полосой. 18. Многослойное стекло по любому из пп.1-17, отличающееся тем, что защитный лист (4) образует одновременно подложку или часть подложки с несколькими слоями для функциональных слоев. 19. Многослойное стекло по п.18 с внешними соединениями для соединения электрических функциональных элементов с источником тока и/или с устройством управления.
