Ударопрочное многослойное изделие конструкционной оптики

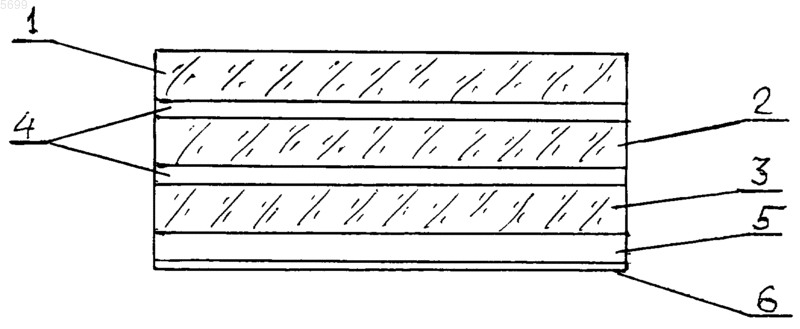

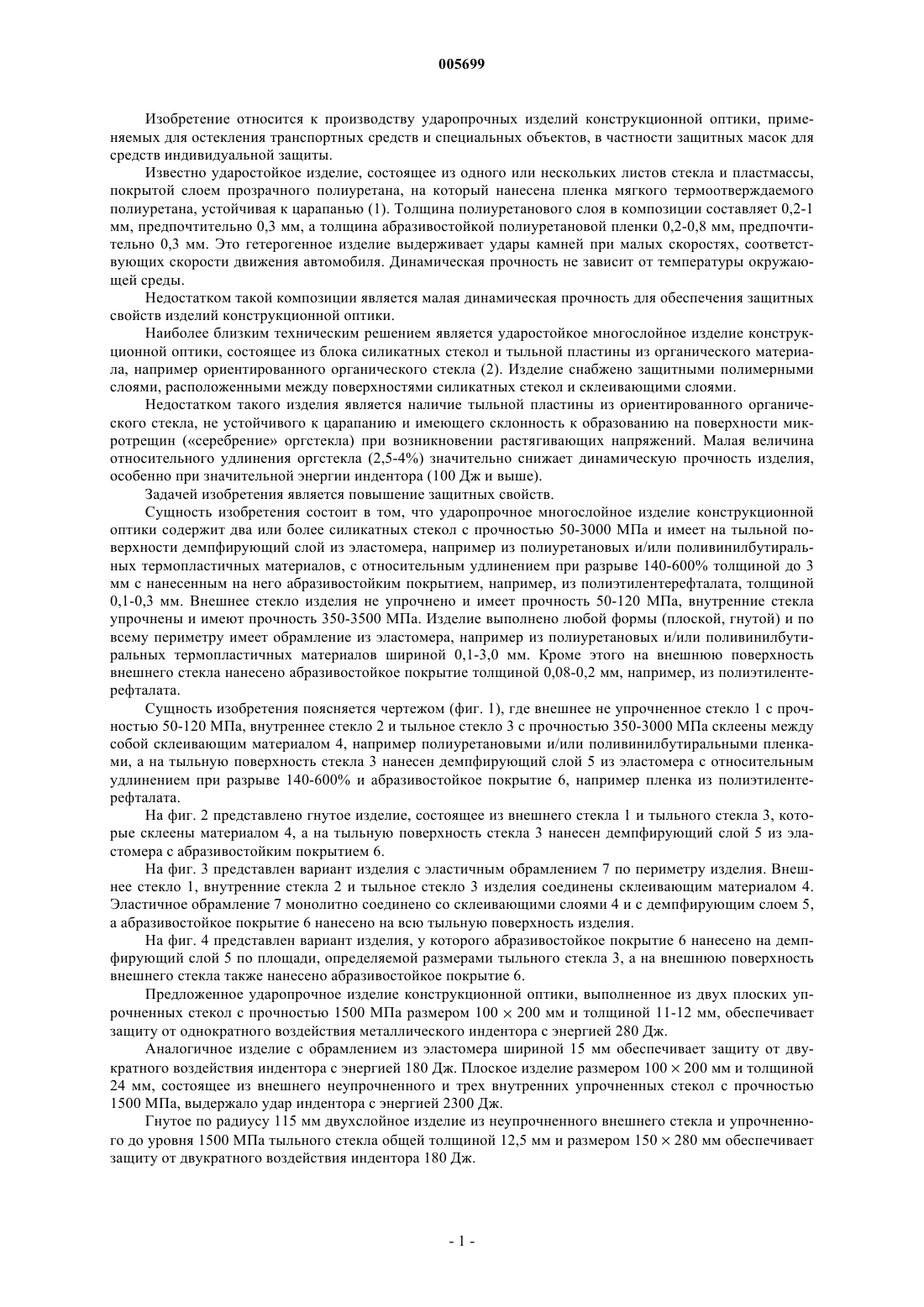

005699 Изобретение относится к производству ударопрочных изделий конструкционной оптики, применяемых для остекления транспортных средств и специальных объектов, в частности защитных масок для средств индивидуальной защиты. Известно ударостойкое изделие, состоящее из одного или нескольких листов стекла и пластмассы,покрытой слоем прозрачного полиуретана, на который нанесена пленка мягкого термоотверждаемого полиуретана, устойчивая к царапанью (1). Толщина полиуретанового слоя в композиции составляет 0,2-1 мм, предпочтительно 0,3 мм, а толщина абразивостойкой полиуретановой пленки 0,2-0,8 мм, предпочтительно 0,3 мм. Это гетерогенное изделие выдерживает удары камней при малых скоростях, соответствующих скорости движения автомобиля. Динамическая прочность не зависит от температуры окружающей среды. Недостатком такой композиции является малая динамическая прочность для обеспечения защитных свойств изделий конструкционной оптики. Наиболее близким техническим решением является ударостойкое многослойное изделие конструкционной оптики, состоящее из блока силикатных стекол и тыльной пластины из органического материала, например ориентированного органического стекла (2). Изделие снабжено защитными полимерными слоями, расположенными между поверхностями силикатных стекол и склеивающими слоями. Недостатком такого изделия является наличие тыльной пластины из ориентированного органического стекла, не устойчивого к царапанию и имеющего склонность к образованию на поверхности микротрещин (серебрение оргстекла) при возникновении растягивающих напряжений. Малая величина относительного удлинения оргстекла (2,5-4%) значительно снижает динамическую прочность изделия,особенно при значительной энергии индентора (100 Дж и выше). Задачей изобретения является повышение защитных свойств. Сущность изобретения состоит в том, что ударопрочное многослойное изделие конструкционной оптики содержит два или более силикатных стекол с прочностью 50-3000 МПа и имеет на тыльной поверхности демпфирующий слой из эластомера, например из полиуретановых и/или поливинилбутиральных термопластичных материалов, с относительным удлинением при разрыве 140-600% толщиной до 3 мм с нанесенным на него абразивостойким покрытием, например, из полиэтилентерефталата, толщиной 0,1-0,3 мм. Внешнее стекло изделия не упрочнено и имеет прочность 50-120 МПа, внутренние стекла упрочнены и имеют прочность 350-3500 МПа. Изделие выполнено любой формы (плоской, гнутой) и по всему периметру имеет обрамление из эластомера, например из полиуретановых и/или поливинилбутиральных термопластичных материалов шириной 0,1-3,0 мм. Кроме этого на внешнюю поверхность внешнего стекла нанесено абразивостойкое покрытие толщиной 0,08-0,2 мм, например, из полиэтилентерефталата. Сущность изобретения поясняется чертежом (фиг. 1), где внешнее не упрочненное стекло 1 с прочностью 50-120 МПа, внутреннее стекло 2 и тыльное стекло 3 с прочностью 350-3000 МПа склеены между собой склеивающим материалом 4, например полиуретановыми и/или поливинилбутиральными пленками, а на тыльную поверхность стекла 3 нанесен демпфирующий слой 5 из эластомера с относительным удлинением при разрыве 140-600% и абразивостойкое покрытие 6, например пленка из полиэтилентерефталата. На фиг. 2 представлено гнутое изделие, состоящее из внешнего стекла 1 и тыльного стекла 3, которые склеены материалом 4, а на тыльную поверхность стекла 3 нанесен демпфирующий слой 5 из эластомера с абразивостойким покрытием 6. На фиг. 3 представлен вариант изделия с эластичным обрамлением 7 по периметру изделия. Внешнее стекло 1, внутренние стекла 2 и тыльное стекло 3 изделия соединены склеивающим материалом 4. Эластичное обрамление 7 монолитно соединено со склеивающими слоями 4 и с демпфирующим слоем 5,а абразивостойкое покрытие 6 нанесено на всю тыльную поверхность изделия. На фиг. 4 представлен вариант изделия, у которого абразивостойкое покрытие 6 нанесено на демпфирующий слой 5 по площади, определяемой размерами тыльного стекла 3, а на внешнюю поверхность внешнего стекла также нанесено абразивостойкое покрытие 6. Предложенное ударопрочное изделие конструкционной оптики, выполненное из двух плоских упрочненных стекол с прочностью 1500 МПа размером 100200 мм и толщиной 11-12 мм, обеспечивает защиту от однократного воздействия металлического индентора с энергией 280 Дж. Аналогичное изделие с обрамлением из эластомера шириной 15 мм обеспечивает защиту от двукратного воздействия индентора с энергией 180 Дж. Плоское изделие размером 100200 мм и толщиной 24 мм, состоящее из внешнего неупрочненного и трех внутренних упрочненных стекол с прочностью 1500 МПа, выдержало удар индентора с энергией 2300 Дж. Гнутое по радиусу 115 мм двухслойное изделие из неупрочненного внешнего стекла и упрочненного до уровня 1500 МПа тыльного стекла общей толщиной 12,5 мм и размером 150280 мм обеспечивает защиту от двукратного воздействия индентора 180 Дж.-1 005699 Плоское изделие размером 100200 мм и толщиной 24 мм, состоящее из внешнего неупрочненного стекла и трех упрочненных внутренних стекол с прочностью 1500 МПа, выдержало удар индентора с энергией 2300 Дж. Источники информации, принятые во внимание при экспертизе. 1. Патент Франции 2496089, класс С 03 С 27/12 2. Патент России 1802597, класс F 41 Н 5/04 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ударопрочное многослойное изделие конструкционной оптики, включающее блок силикатных стекол, соединенных посредством адгезионно-защитных склеивающих слоев, отличающееся тем, что оно имеет на тыльной поверхности демпфирующий слой из эластомера с относительным удлинением при разрыве 140-600%, толщиной до 3 мм и нанесенное на демпфирующий слой абразивостойкое покрытие толщиной 0,1-0,3 мм, при этом по меньшей мере два силикатных стекла в блоке имеют прочность 503000 МПа. 2. Изделие по п.1, отличающееся тем, что внешнее стекло в блоке не упрочнено и имеет прочность 50-120 МПа, а внутренние стекла упрочнены и имеют прочность 350-3500 МПа. 3. Изделие по п.1, отличающееся тем, что изделие имеет плоскую или гнутую форму. 4. Изделие по п.1, отличающееся тем, что оно по всему периметру имеет обрамление из эластомера,например из полиуретановых и/или поливинилбутиральных термопластичных материалов шириной 0,13,0 мм. 5. Изделие по п.1, отличающееся тем, что на внешнюю поверхность внешнего стекла нанесено абразивостойкое покрытие толщиной 0,08-0,2 мм.
