Стекло для инфракрасной области спектра

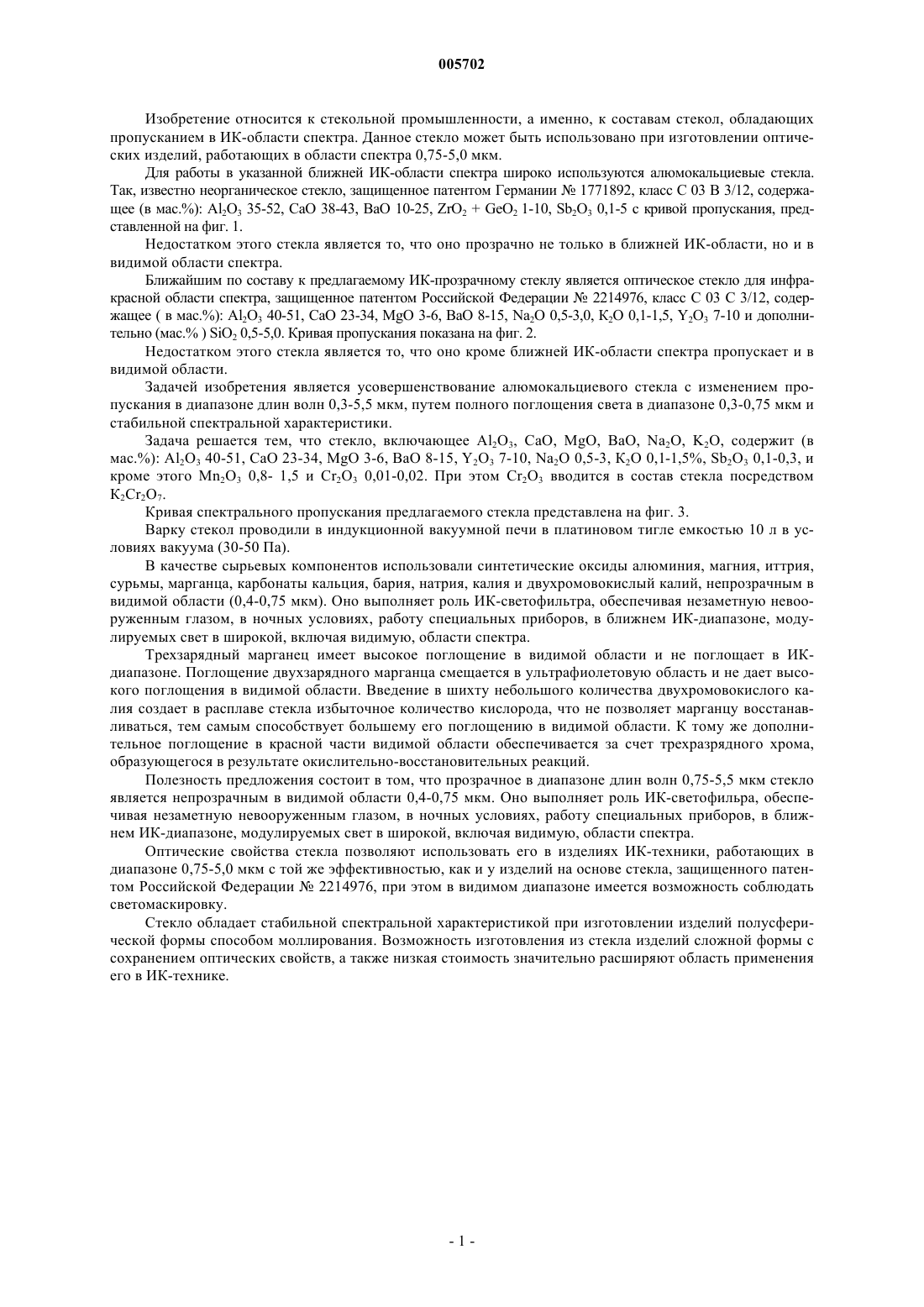

005702 Изобретение относится к стекольной промышленности, а именно, к составам стекол, обладающих пропусканием в ИК-области спектра. Данное стекло может быть использовано при изготовлении оптических изделий, работающих в области спектра 0,75-5,0 мкм. Для работы в указанной ближней ИК-области спектра широко используются алюмокальциевые стекла. Так, известно неорганическое стекло, защищенное патентом Германии 1771892, класс С 03 В 3/12, содержащее (в мас.%): Аl2 О 3 35-52, СаО 38-43, ВаО 10-25, ZrO2 + GeO2 1-10, Sb2O3 0,1-5 с кривой пропускания, представленной на фиг. 1. Недостатком этого стекла является то, что оно прозрачно не только в ближней ИК-области, но и в видимой области спектра. Ближайшим по составу к предлагаемому ИК-прозрачному стеклу является оптическое стекло для инфракрасной области спектра, защищенное патентом Российской Федерации 2214976, класс С 03 С 3/12, содержащее ( в мас.%): Аl2 О 3 40-51, СаО 23-34, MgO 3-6, ВаО 8-15, Na2O 0,5-3,0, К 2 О 0,1-1,5, Y2O3 7-10 и дополнительно (мас.% ) SiO2 0,5-5,0. Кривая пропускания показана на фиг. 2. Недостатком этого стекла является то, что оно кроме ближней ИК-области спектра пропускает и в видимой области. Задачей изобретения является усовершенствование алюмокальциевого стекла с изменением пропускания в диапазоне длин волн 0,3-5,5 мкм, путем полного поглощения света в диапазоне 0,3-0,75 мкм и стабильной спектральной характеристики. Задача решается тем, что стекло, включающее Аl2 О 3, СаО, MgO, ВаО, Na2O, K2O, содержит (в мас.%): Аl2 О 3 40-51, СаО 23-34, MgO 3-6, ВаО 8-15, Y2O3 7-10, Na2O 0,5-3, К 2 О 0,1-1,5%, Sb2O3 0,1-0,3, и кроме этого Мn2 О 3 0,8- 1,5 и Сr2 О 3 0,01-0,02. При этом Сr2 О 3 вводится в состав стекла посредством К 2 Сr2O7. Кривая спектрального пропускания предлагаемого стекла представлена на фиг. 3. Варку стекол проводили в индукционной вакуумной печи в платиновом тигле емкостью 10 л в условиях вакуума (30-50 Па). В качестве сырьевых компонентов использовали синтетические оксиды алюминия, магния, иттрия,сурьмы, марганца, карбонаты кальция, бария, натрия, калия и двухромовокислый калий, непрозрачным в видимой области (0,4-0,75 мкм). Оно выполняет роль ИК-светофильтра, обеспечивая незаметную невооруженным глазом, в ночных условиях, работу специальных приборов, в ближнем ИК-диапазоне, модулируемых свет в широкой, включая видимую, области спектра. Трехзарядный марганец имеет высокое поглощение в видимой области и не поглощает в ИКдиапазоне. Поглощение двухзарядного марганца смещается в ультрафиолетовую область и не дает высокого поглощения в видимой области. Введение в шихту небольшого количества двухромовокислого калия создает в расплаве стекла избыточное количество кислорода, что не позволяет марганцу восстанавливаться, тем самым способствует большему его поглощению в видимой области. К тому же дополнительное поглощение в красной части видимой области обеспечивается за счет трехразрядного хрома,образующегося в результате окислительно-восстановительных реакций. Полезность предложения состоит в том, что прозрачное в диапазоне длин волн 0,75-5,5 мкм стекло является непрозрачным в видимой области 0,4-0,75 мкм. Оно выполняет роль ИК-светофильра, обеспечивая незаметную невооруженным глазом, в ночных условиях, работу специальных приборов, в ближнем ИК-диапазоне, модулируемых свет в широкой, включая видимую, области спектра. Оптические свойства стекла позволяют использовать его в изделиях ИК-техники, работающих в диапазоне 0,75-5,0 мкм с той же эффективностью, как и у изделий на основе стекла, защищенного патентом Российской Федерации 2214976, при этом в видимом диапазоне имеется возможность соблюдать светомаскировку. Стекло обладает стабильной спектральной характеристикой при изготовлении изделий полусферической формы способом моллирования. Возможность изготовления из стекла изделий сложной формы с сохранением оптических свойств, а также низкая стоимость значительно расширяют область применения его в ИК-технике. Источники информации, принятые во внимание при экспертизе: 1. Патент Германии 1771892, класс С 03 В 3/12 2. Патент РФ 2214976, класс С 03 В 3/12 ФОРМУЛА ИЗОБРЕТЕНИЯ Стекло для инфракрасной области спектра, в состав которого входят, мас.%: 40,0-51,0 Аl2O3, 23,034,0 СаО, 3,0-6,0 MgO, 8,0-15,0 ВаО, 7,0-10,0 Y2O3, 0,5-3,0 Na2O, 0,1-1,5 K2O, отличающееся тем, что оно дополнительно содержит, мас.%: 0,1-0,3 Sb2O3, 0,8-1,5 Mn2O3 и 0,01-0,02 Cr2C3, причем Сr2 О 3 введен в состав стекла путем введения в шихту K2 Сr2 О 7. Фиг. 3 Пропускание предлагаемого стекла ( образец толщиной 5 мм )
