Безопасный шприц

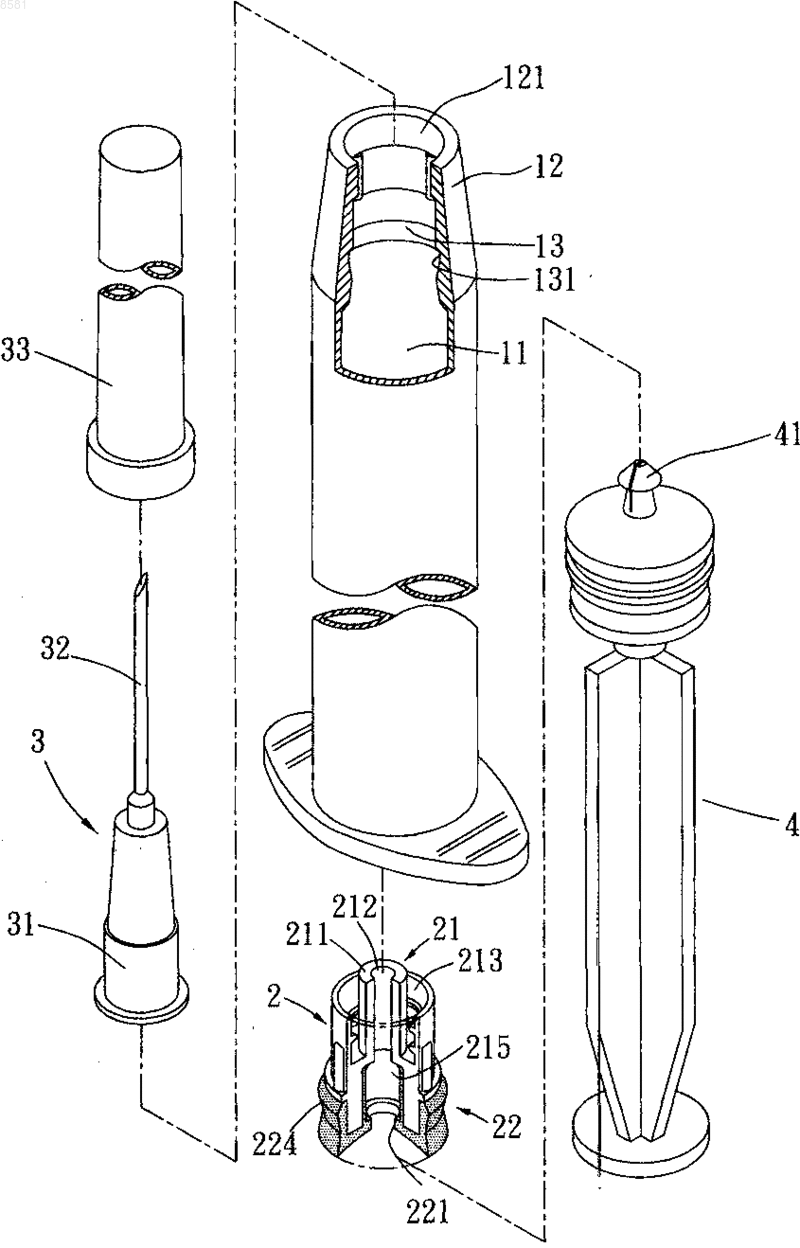

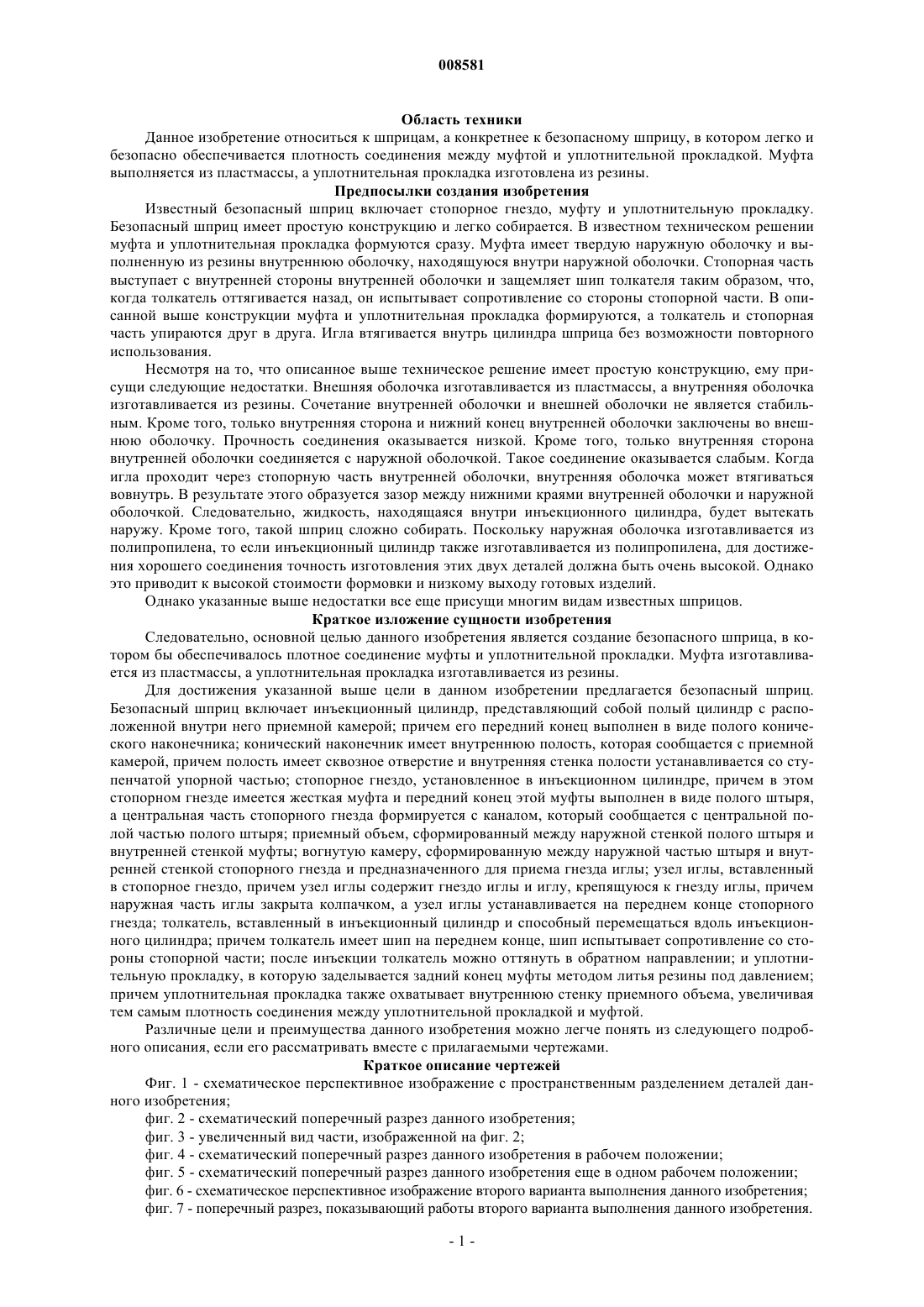

008581 Область техники Данное изобретение относиться к шприцам, а конкретнее к безопасному шприцу, в котором легко и безопасно обеспечивается плотность соединения между муфтой и уплотнительной прокладкой. Муфта выполняется из пластмассы, а уплотнительная прокладка изготовлена из резины. Предпосылки создания изобретения Известный безопасный шприц включает стопорное гнездо, муфту и уплотнительную прокладку. Безопасный шприц имеет простую конструкцию и легко собирается. В известном техническом решении муфта и уплотнительная прокладка формуются сразу. Муфта имеет твердую наружную оболочку и выполненную из резины внутреннюю оболочку, находящуюся внутри наружной оболочки. Стопорная часть выступает с внутренней стороны внутренней оболочки и защемляет шип толкателя таким образом, что,когда толкатель оттягивается назад, он испытывает сопротивление со стороны стопорной части. В описанной выше конструкции муфта и уплотнительная прокладка формируются, а толкатель и стопорная часть упираются друг в друга. Игла втягивается внутрь цилиндра шприца без возможности повторного использования. Несмотря на то, что описанное выше техническое решение имеет простую конструкцию, ему присущи следующие недостатки. Внешняя оболочка изготавливается из пластмассы, а внутренняя оболочка изготавливается из резины. Сочетание внутренней оболочки и внешней оболочки не является стабильным. Кроме того, только внутренняя сторона и нижний конец внутренней оболочки заключены во внешнюю оболочку. Прочность соединения оказывается низкой. Кроме того, только внутренняя сторона внутренней оболочки соединяется с наружной оболочкой. Такое соединение оказывается слабым. Когда игла проходит через стопорную часть внутренней оболочки, внутренняя оболочка может втягиваться вовнутрь. В результате этого образуется зазор между нижними краями внутренней оболочки и наружной оболочкой. Следовательно, жидкость, находящаяся внутри инъекционного цилиндра, будет вытекать наружу. Кроме того, такой шприц сложно собирать. Поскольку наружная оболочка изготавливается из полипропилена, то если инъекционный цилиндр также изготавливается из полипропилена, для достижения хорошего соединения точность изготовления этих двух деталей должна быть очень высокой. Однако это приводит к высокой стоимости формовки и низкому выходу готовых изделий. Однако указанные выше недостатки все еще присущи многим видам известных шприцов. Краткое изложение сущности изобретения Следовательно, основной целью данного изобретения является создание безопасного шприца, в котором бы обеспечивалось плотное соединение муфты и уплотнительной прокладки. Муфта изготавливается из пластмассы, а уплотнительная прокладка изготавливается из резины. Для достижения указанной выше цели в данном изобретении предлагается безопасный шприц. Безопасный шприц включает инъекционный цилиндр, представляющий собой полый цилиндр с расположенной внутри него приемной камерой; причем его передний конец выполнен в виде полого конического наконечника; конический наконечник имеет внутреннюю полость, которая сообщается с приемной камерой, причем полость имеет сквозное отверстие и внутренняя стенка полости устанавливается со ступенчатой упорной частью; стопорное гнездо, установленное в инъекционном цилиндре, причем в этом стопорном гнезде имеется жесткая муфта и передний конец этой муфты выполнен в виде полого штыря,а центральная часть стопорного гнезда формируется с каналом, который сообщается с центральной полой частью полого штыря; приемный объем, сформированный между наружной стенкой полого штыря и внутренней стенкой муфты; вогнутую камеру, сформированную между наружной частью штыря и внутренней стенкой стопорного гнезда и предназначенного для приема гнезда иглы; узел иглы, вставленный в стопорное гнездо, причем узел иглы содержит гнездо иглы и иглу, крепящуюся к гнезду иглы, причем наружная часть иглы закрыта колпачком, а узел иглы устанавливается на переднем конце стопорного гнезда; толкатель, вставленный в инъекционный цилиндр и способный перемещаться вдоль инъекционного цилиндра; причем толкатель имеет шип на переднем конце, шип испытывает сопротивление со стороны стопорной части; после инъекции толкатель можно оттянуть в обратном направлении; и уплотнительную прокладку, в которую заделывается задний конец муфты методом литья резины под давлением; причем уплотнительная прокладка также охватывает внутреннюю стенку приемного объема, увеличивая тем самым плотность соединения между уплотнительной прокладкой и муфтой. Различные цели и преимущества данного изобретения можно легче понять из следующего подробного описания, если его рассматривать вместе с прилагаемыми чертежами. Краткое описание чертежей Фиг. 1 - схематическое перспективное изображение с пространственным разделением деталей данного изобретения; фиг. 2 - схематический поперечный разрез данного изобретения; фиг. 3 - увеличенный вид части, изображенной на фиг. 2; фиг. 4 - схематический поперечный разрез данного изобретения в рабочем положении; фиг. 5 - схематический поперечный разрез данного изобретения еще в одном рабочем положении; фиг. 6 - схематическое перспективное изображение второго варианта выполнения данного изобретения; фиг. 7 - поперечный разрез, показывающий работы второго варианта выполнения данного изобретения.-1 008581 Подробное описание изобретения Для того, чтобы специалисты в данной области могли лучше понять предлагаемое изобретение,ниже приводиться ее подробное описание. Однако данное описание и прилагаемые чертежи предназначены лишь для того, чтобы специалисты могли понять цели, отличительные признаки и характеристики данного изобретения, но не для ограничения сущности данного изобретения, как она определена в прилагаемых пунктах патентных притязаний. На фиг. 1 изображен безопасный шприц, предлагаемый в данном изобретении. Данное изобретение содержит следующие элементы. Инъекционный цилиндр 1 представляет собой полый цилиндр с находящейся в нем приемной камерой 11. Его передний конец выполнен в виде полого конического наконечника 12. Конический наконечник 12 содержит внутреннюю полость 13, которая сообщается с приемной камерой 11. В полости 13 имеется сквозное отверстие 121. Внутренняя стенка полости 13 выполняется со ступенчатой упорной частью 131. В инъекционном цилиндре 1 устанавливается стопорное гнездо 2. В стопорном гнезде 2 имеется жесткая муфта 21. Передний конец муфты 21 выполнен в виде полого штыря 211. В центре стопорного гнезда 2 выполнен канал 212, который сообщается с центральной полой частью полого штыря 211. Между наружной стенкой полого штыря 211 и внутренней стенкой муфты 21 сформирован приемный объем 215. Вогнутая камера 213 сформирована между наружной стенкой штыря 211 и внутренней стенкой стопорного гнезда 2 и предназначена для размещения гнезда 31 иглы. Узел 3 иглы вставляется в стопорное гнездо 2. В узле 3 иглы имеется гнездо 31 иглы и игла 32, закрепленная в гнезде 31 иглы. Наружная сторона иглы 32 закрыта колпачком 33. Узел 3 иглы устанавливается на переднем конце стопорного гнезда 2. Толкатель 4 вставлен в инъекционный цилиндр 1 и может линейно перемещаться вдоль инъекционного цилиндра 1. На переднем конце толкателя 4 имеется шип 41. Шип 41 испытывает сопротивление со стороны стопорной части 221. После инъекции толкатель 4 можно оттянуть назад. Уплотнительная прокладка 22 предназначена для заделывания в нее заднего конца муфты 21 и выполняется из резины путем литья под давлением. В уплотнительную прокладку 22 также заделана внутренняя стенка приемного объема 215 с тем, чтобы увеличить плотность соединения между уплотнительной прокладкой 22 и муфтой 21. Нижний конец уплотнительной прокладки 22 выступает вовнутрь в виде стопорной части 221. Стопорная часть 221 может защемлять шип 41 толкателя 4. Следовательно, если после инъекции толкатель оттянуть в обратном направлении, то стопорное гнездо 2 втянется в приемную камеру 11 инъекционного цилиндра 1. Наружная стенка уплотнительной прокладки 22 будет оказывать сопротивление благодаря наличию кольца 224, расположенному на наружной стенке уплотнительной прокладки 22. Кольцо 224 соответствует упорной части 131 внутренней полости конического наконечника 12. Из фиг. 2 и 3 видно, что при сборке гнездо 31 иглы узла иглы 3 вставляется в вогнутую камеру 213 муфты 21. Затем стопорное гнездо 2 вставляется в отверстие на нижней стороне приемной камеры 11 инъекционного цилиндра 1 таким образом, что передний конец муфты 21 плотно входит в сквозное отверстие 121 конической части 12. Задний конец муфты 21 после полости 13 заключен в уплотнительную прокладку 22. Кольцо 224 на уплотнительной прокладке 22 плотно упирается в упорную часть 131 конического наконечника 12. Следовательно, жидкость, находящаяся внутри приемной камеры 11, не будет просачиваться наружу при инъекции. Затем толкатель 4 вставляют в отверстие приемной камеры 11. Из фиг. 4 и 5 видно, что при использовании после инъекции шип 41 защемляется в стопорной части 221. Когда толкатель 4 оттягивается назад, узел 3 иглы втягивается в приемную камеру 11 инъекционного цилиндра 1. Затем прикладывается боковое усилие, чтобы сломать толкатель 4. Узел 3 иглы и пружинящее гнездо 2 остаются внутри инъекционного цилиндра 1. Следовательно, этот шприц нельзя использовать повторно. Кроме того, поскольку муфта 21 стопорного гнезда 2 герметизирована при помощи резинового уплотнителя, то, когда стопорное гнездо 2 вставляется в конический наконечник 12 инъекционного цилиндра 1, деформация резинового уплотнителя обеспечит плотное соединение муфты 21 с резиновым уплотнителем. Кроме того, кольцо на резиновом уплотнителе играет ту же роль, что и О-кольцо в прототипе. Окольцо и уплотнитель формируются как одно целое. Следовательно, не требуется сборки О-кольца. Стопорное гнездо 2 в предпочтительном варианте герметично соединяется с коническим наконечником 12. На фиг. 6 и 7 изображен еще один вариант выполнения данного изобретения. Элементы, совпадающие с элементами описанного выше варианта, имеют те же цифровые обозначения, описывается только различие между этими двумя вариантами. В данном варианте изобретения верхняя поверхность стопорной части 221 имеет наклон. Когда узел 3 иглы ломается, он устанавливается наклонно. Таким образом, из описания данного изобретения видно, что оно может быть осуществлено многими способами. Такие варианты не следует считать выходящими за пределы сущности данного изобретения, и все подобные варианты, как видно для специалистов, следует считать входящими в объем следующих патентных притязаний.-2 008581 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Безопасный шприц, содержащий инъекционный цилиндр, представляющий собой полый цилиндр с находящейся внутри него приемной камерой, передний конец которого выполнен в виде полого конического наконечника, причем конический наконечник имеет внутреннюю полость, которая сообщается с приемной камерой, полость имеет сквозное отверстие и внутренняя стенка полости устанавливается со ступенчатой упорной частью; стопорное гнездо, установленное в инъекционном цилиндре, причем стопорное гнездо имеет жесткую муфту, передний конец муфты выполняется в виде полого штыря, по центру стопорного гнезда сформирован канал, который сообщается с центральной полой частью полого штыря, между наружной стенкой полого штыря и внутренней стенкой муфты сформирован приемный объем и между наружной стенкой штыря и внутренней стенкой стопорного гнезда сформирована вогнутая камера, в которую вставляется гнездо иглы; узел иглы, вставленной в стопорное гнездо, причем узел иглы содержит гнездо иглы и иглу, закрепленную в гнезде иглы, наружная сторона иглы закрыта колпачком и узел иглы установлен на переднем конце стопорного гнезда; толкатель, вставленный в инъекционный цилиндр и способный перемещаться линейно вдоль инъекционного цилиндра, причем толкатель имеет шип на своем переднем конце, и этот шип защемляется в стопорной части, и после инъекции толкатель можно оттянуть назад; и уплотнительную прокладку, в которую заделан методом литья под давлением задний конец муфты,причем уплотнительная прокладка также охватывает и внутреннюю стенку приемного пространства,увеличивая тем самым плотность соединения между уплотнительной прокладкой и муфтой. 2. Безопасный шприц по п.1, в котором нижний конец уплотнительной прокладки выступает внутрь, образую стопорную часть, причем стопорная часть защемляет шип толкателя, поэтому, если после инъекции толкатель оттягивается в противоположном направлении, стопорное гнездо втягивается в приемную камеру инъекционного цилиндра, а наружная стенка уплотнительной прокладки оказывает сопротивление благодаря наличию кольца, причем кольцо соответствует упорной части внутренней полости конического наконечника. 3. Безопасный шприц по п.1, в котором верхняя поверхность стопорной части имеет наклон. 4. Безопасный шприц по п.1, в котором муфта выполняется из пластмассы, а уплотнительная прокладка выполняется из резины.
