Усовершенствованный одноразовый шприц

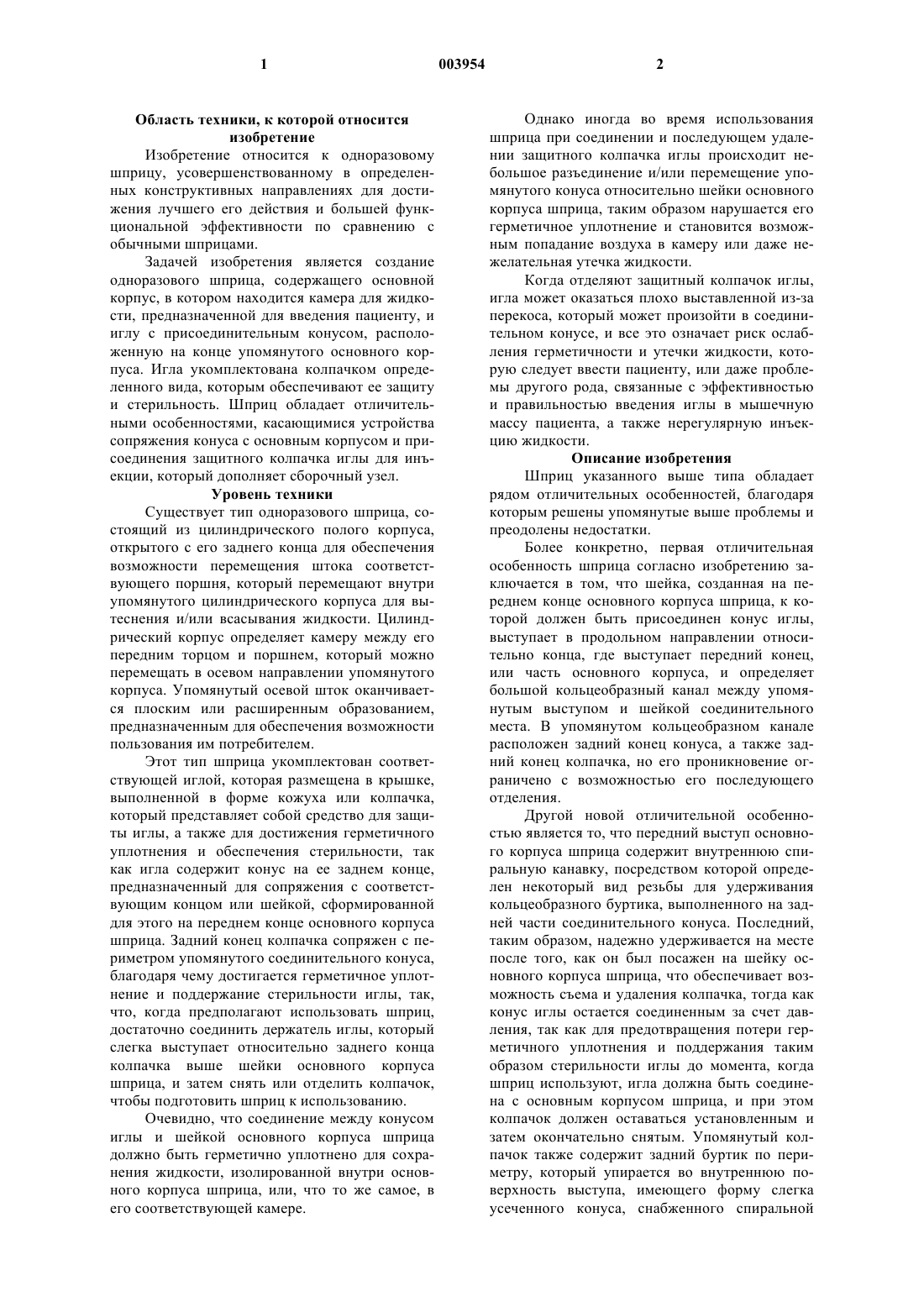

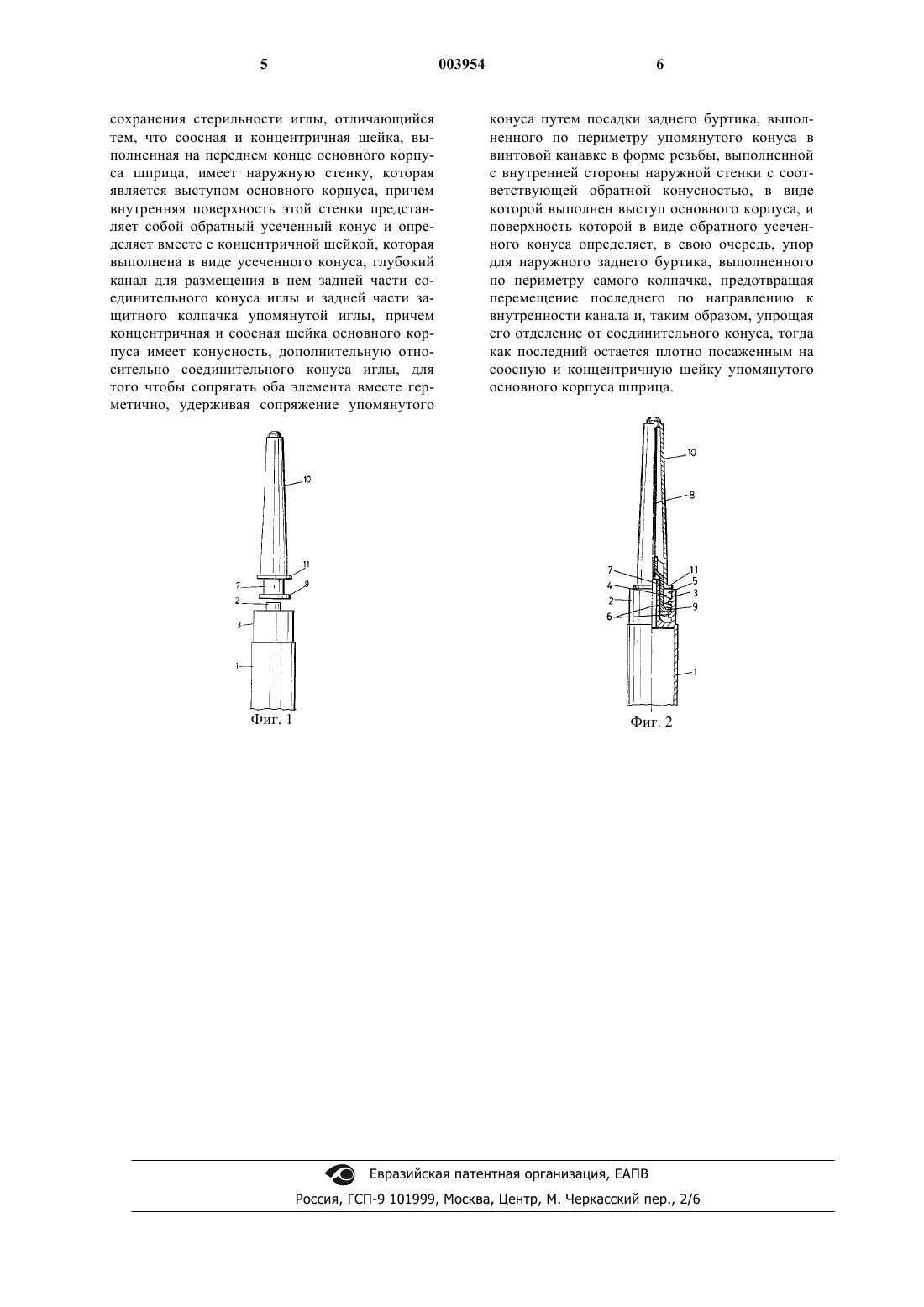

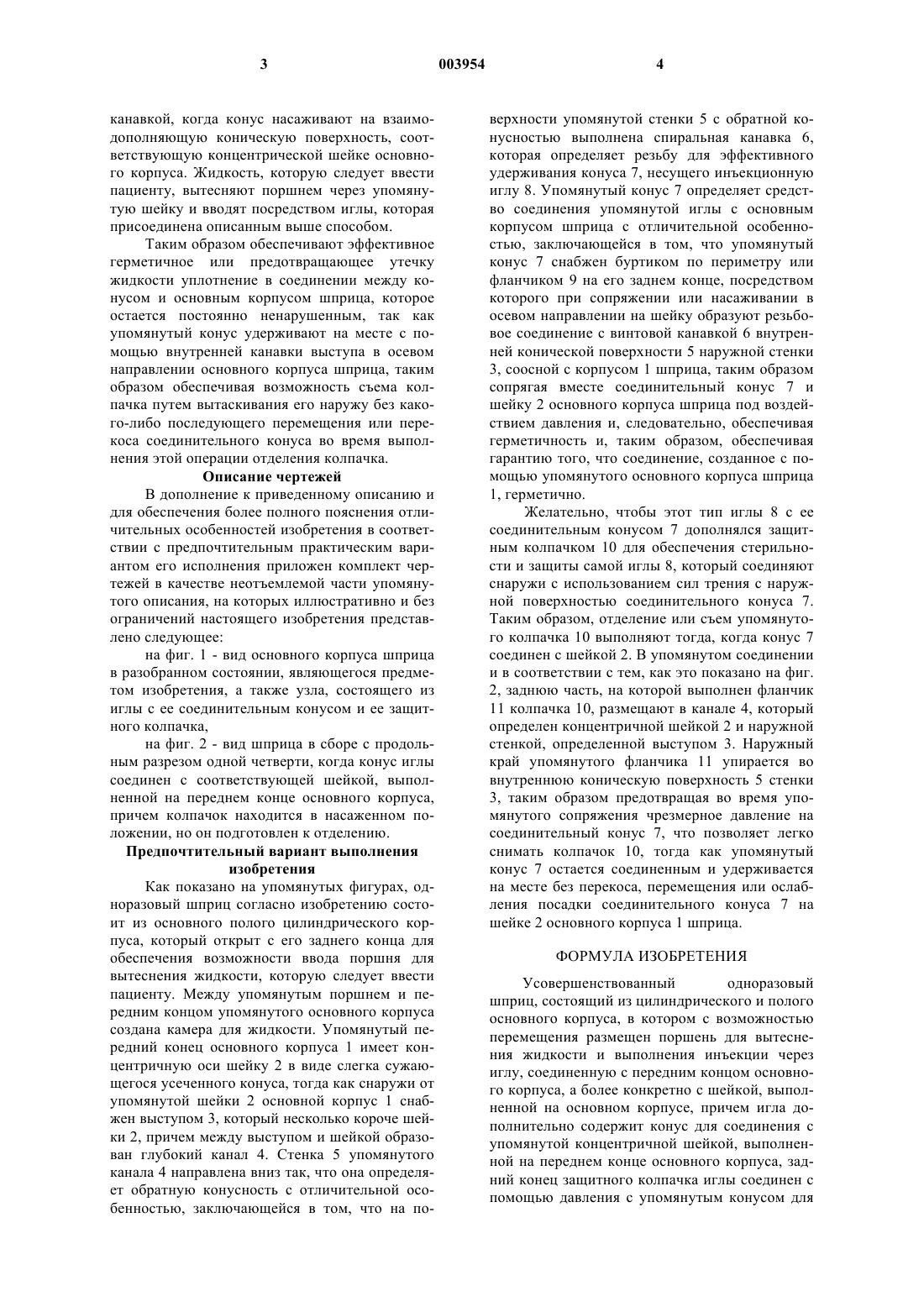

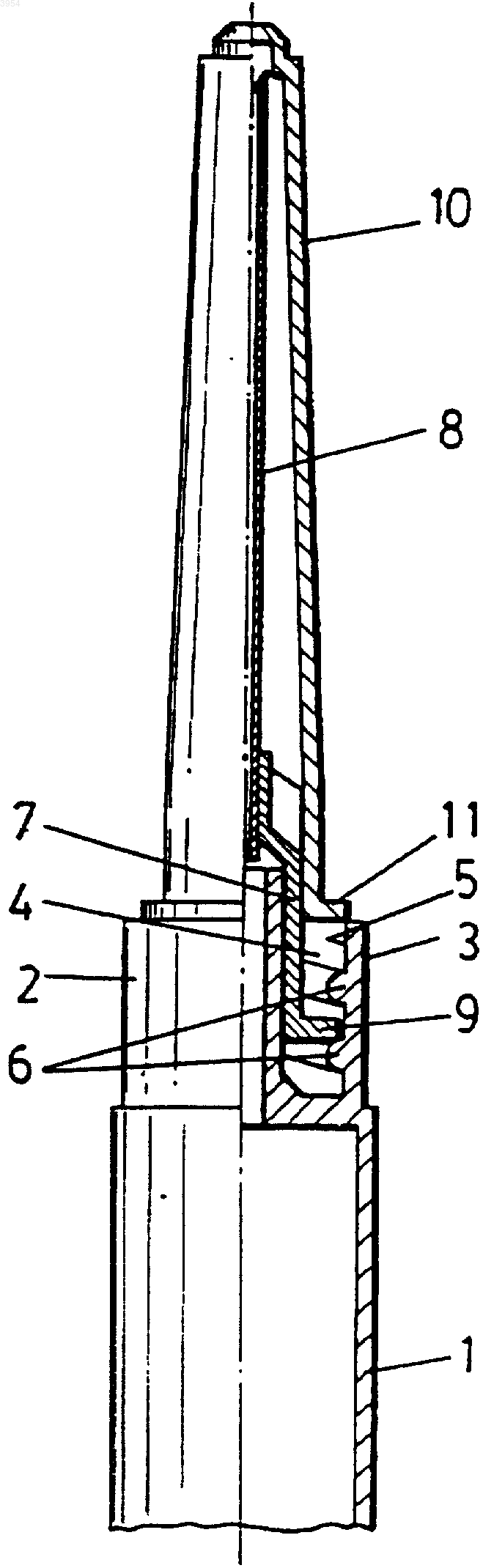

1 Область техники, к которой относится изобретение Изобретение относится к одноразовому шприцу, усовершенствованному в определенных конструктивных направлениях для достижения лучшего его действия и большей функциональной эффективности по сравнению с обычными шприцами. Задачей изобретения является создание одноразового шприца, содержащего основной корпус, в котором находится камера для жидкости, предназначенной для введения пациенту, и иглу с присоединительным конусом, расположенную на конце упомянутого основного корпуса. Игла укомплектована колпачком определенного вида, которым обеспечивают ее защиту и стерильность. Шприц обладает отличительными особенностями, касающимися устройства сопряжения конуса с основным корпусом и присоединения защитного колпачка иглы для инъекции, который дополняет сборочный узел. Уровень техники Существует тип одноразового шприца, состоящий из цилиндрического полого корпуса,открытого с его заднего конца для обеспечения возможности перемещения штока соответствующего поршня, который перемещают внутри упомянутого цилиндрического корпуса для вытеснения и/или всасывания жидкости. Цилиндрический корпус определяет камеру между его передним торцом и поршнем, который можно перемещать в осевом направлении упомянутого корпуса. Упомянутый осевой шток оканчивается плоским или расширенным образованием,предназначенным для обеспечения возможности пользования им потребителем. Этот тип шприца укомплектован соответствующей иглой, которая размещена в крышке,выполненной в форме кожуха или колпачка,который представляет собой средство для защиты иглы, а также для достижения герметичного уплотнения и обеспечения стерильности, так как игла содержит конус на ее заднем конце,предназначенный для сопряжения с соответствующим концом или шейкой, сформированной для этого на переднем конце основного корпуса шприца. Задний конец колпачка сопряжен с периметром упомянутого соединительного конуса,благодаря чему достигается герметичное уплотнение и поддержание стерильности иглы, так,что, когда предполагают использовать шприц,достаточно соединить держатель иглы, который слегка выступает относительно заднего конца колпачка выше шейки основного корпуса шприца, и затем снять или отделить колпачок,чтобы подготовить шприц к использованию. Очевидно, что соединение между конусом иглы и шейкой основного корпуса шприца должно быть герметично уплотнено для сохранения жидкости, изолированной внутри основного корпуса шприца, или, что то же самое, в его соответствующей камере. 2 Однако иногда во время использования шприца при соединении и последующем удалении защитного колпачка иглы происходит небольшое разъединение и/или перемещение упомянутого конуса относительно шейки основного корпуса шприца, таким образом нарушается его герметичное уплотнение и становится возможным попадание воздуха в камеру или даже нежелательная утечка жидкости. Когда отделяют защитный колпачок иглы,игла может оказаться плохо выставленной из-за перекоса, который может произойти в соединительном конусе, и все это означает риск ослабления герметичности и утечки жидкости, которую следует ввести пациенту, или даже проблемы другого рода, связанные с эффективностью и правильностью введения иглы в мышечную массу пациента, а также нерегулярную инъекцию жидкости. Описание изобретения Шприц указанного выше типа обладает рядом отличительных особенностей, благодаря которым решены упомянутые выше проблемы и преодолены недостатки. Более конкретно, первая отличительная особенность шприца согласно изобретению заключается в том, что шейка, созданная на переднем конце основного корпуса шприца, к которой должен быть присоединен конус иглы,выступает в продольном направлении относительно конца, где выступает передний конец,или часть основного корпуса, и определяет большой кольцеобразный канал между упомянутым выступом и шейкой соединительного места. В упомянутом кольцеобразном канале расположен задний конец конуса, а также задний конец колпачка, но его проникновение ограничено с возможностью его последующего отделения. Другой новой отличительной особенностью является то, что передний выступ основного корпуса шприца содержит внутреннюю спиральную канавку, посредством которой определен некоторый вид резьбы для удерживания кольцеобразного буртика, выполненного на задней части соединительного конуса. Последний,таким образом, надежно удерживается на месте после того, как он был посажен на шейку основного корпуса шприца, что обеспечивает возможность съема и удаления колпачка, тогда как конус иглы остается соединенным за счет давления, так как для предотвращения потери герметичного уплотнения и поддержания таким образом стерильности иглы до момента, когда шприц используют, игла должна быть соединена с основным корпусом шприца, и при этом колпачок должен оставаться установленным и затем окончательно снятым. Упомянутый колпачок также содержит задний буртик по периметру, который упирается во внутреннюю поверхность выступа, имеющего форму слегка усеченного конуса, снабженного спиральной 3 канавкой, когда конус насаживают на взаимодополняющую коническую поверхность, соответствующую концентрической шейке основного корпуса. Жидкость, которую следует ввести пациенту, вытесняют поршнем через упомянутую шейку и вводят посредством иглы, которая присоединена описанным выше способом. Таким образом обеспечивают эффективное герметичное или предотвращающее утечку жидкости уплотнение в соединении между конусом и основным корпусом шприца, которое остается постоянно ненарушенным, так как упомянутый конус удерживают на месте с помощью внутренней канавки выступа в осевом направлении основного корпуса шприца, таким образом обеспечивая возможность съема колпачка путем вытаскивания его наружу без какого-либо последующего перемещения или перекоса соединительного конуса во время выполнения этой операции отделения колпачка. Описание чертежей В дополнение к приведенному описанию и для обеспечения более полного пояснения отличительных особенностей изобретения в соответствии с предпочтительным практическим вариантом его исполнения приложен комплект чертежей в качестве неотъемлемой части упомянутого описания, на которых иллюстративно и без ограничений настоящего изобретения представлено следующее: на фиг. 1 - вид основного корпуса шприца в разобранном состоянии, являющегося предметом изобретения, а также узла, состоящего из иглы с ее соединительным конусом и ее защитного колпачка,на фиг. 2 - вид шприца в сборе с продольным разрезом одной четверти, когда конус иглы соединен с соответствующей шейкой, выполненной на переднем конце основного корпуса,причем колпачок находится в насаженном положении, но он подготовлен к отделению. Предпочтительный вариант выполнения изобретения Как показано на упомянутых фигурах, одноразовый шприц согласно изобретению состоит из основного полого цилиндрического корпуса, который открыт с его заднего конца для обеспечения возможности ввода поршня для вытеснения жидкости, которую следует ввести пациенту. Между упомянутым поршнем и передним концом упомянутого основного корпуса создана камера для жидкости. Упомянутый передний конец основного корпуса 1 имеет концентричную оси шейку 2 в виде слегка сужающегося усеченного конуса, тогда как снаружи от упомянутой шейки 2 основной корпус 1 снабжен выступом 3, который несколько короче шейки 2, причем между выступом и шейкой образован глубокий канал 4. Стенка 5 упомянутого канала 4 направлена вниз так, что она определяет обратную конусность с отличительной особенностью, заключающейся в том, что на по 003954 4 верхности упомянутой стенки 5 с обратной конусностью выполнена спиральная канавка 6,которая определяет резьбу для эффективного удерживания конуса 7, несущего инъекционную иглу 8. Упомянутый конус 7 определяет средство соединения упомянутой иглы с основным корпусом шприца с отличительной особенностью, заключающейся в том, что упомянутый конус 7 снабжен буртиком по периметру или фланчиком 9 на его заднем конце, посредством которого при сопряжении или насаживании в осевом направлении на шейку образуют резьбовое соединение с винтовой канавкой 6 внутренней конической поверхности 5 наружной стенки 3, соосной с корпусом 1 шприца, таким образом сопрягая вместе соединительный конус 7 и шейку 2 основного корпуса шприца под воздействием давления и, следовательно, обеспечивая герметичность и, таким образом, обеспечивая гарантию того, что соединение, созданное с помощью упомянутого основного корпуса шприца 1, герметично. Желательно, чтобы этот тип иглы 8 с ее соединительным конусом 7 дополнялся защитным колпачком 10 для обеспечения стерильности и защиты самой иглы 8, который соединяют снаружи с использованием сил трения с наружной поверхностью соединительного конуса 7. Таким образом, отделение или съем упомянутого колпачка 10 выполняют тогда, когда конус 7 соединен с шейкой 2. В упомянутом соединении и в соответствии с тем, как это показано на фиг. 2, заднюю часть, на которой выполнен фланчик 11 колпачка 10, размещают в канале 4, который определен концентричной шейкой 2 и наружной стенкой, определенной выступом 3. Наружный край упомянутого фланчика 11 упирается во внутреннюю коническую поверхность 5 стенки 3, таким образом предотвращая во время упомянутого сопряжения чрезмерное давление на соединительный конус 7, что позволяет легко снимать колпачок 10, тогда как упомянутый конус 7 остается соединенным и удерживается на месте без перекоса, перемещения или ослабления посадки соединительного конуса 7 на шейке 2 основного корпуса 1 шприца. ФОРМУЛА ИЗОБРЕТЕНИЯ Усовершенствованный одноразовый шприц, состоящий из цилиндрического и полого основного корпуса, в котором с возможностью перемещения размещен поршень для вытеснения жидкости и выполнения инъекции через иглу, соединенную с передним концом основного корпуса, а более конкретно с шейкой, выполненной на основном корпусе, причем игла дополнительно содержит конус для соединения с упомянутой концентричной шейкой, выполненной на переднем конце основного корпуса, задний конец защитного колпачка иглы соединен с помощью давления с упомянутым конусом для сохранения стерильности иглы, отличающийся тем, что соосная и концентричная шейка, выполненная на переднем конце основного корпуса шприца, имеет наружную стенку, которая является выступом основного корпуса, причем внутренняя поверхность этой стенки представляет собой обратный усеченный конус и определяет вместе с концентричной шейкой, которая выполнена в виде усеченного конуса, глубокий канал для размещения в нем задней части соединительного конуса иглы и задней части защитного колпачка упомянутой иглы, причем концентричная и соосная шейка основного корпуса имеет конусность, дополнительную относительно соединительного конуса иглы, для того чтобы сопрягать оба элемента вместе герметично, удерживая сопряжение упомянутого конуса путем посадки заднего буртика, выполненного по периметру упомянутого конуса в винтовой канавке в форме резьбы, выполненной с внутренней стороны наружной стенки с соответствующей обратной конусностью, в виде которой выполнен выступ основного корпуса, и поверхность которой в виде обратного усеченного конуса определяет, в свою очередь, упор для наружного заднего буртика, выполненного по периметру самого колпачка, предотвращая перемещение последнего по направлению к внутренности канала и, таким образом, упрощая его отделение от соединительного конуса, тогда как последний остается плотно посаженным на соосную и концентричную шейку упомянутого основного корпуса шприца.
