Одноразовый шприц

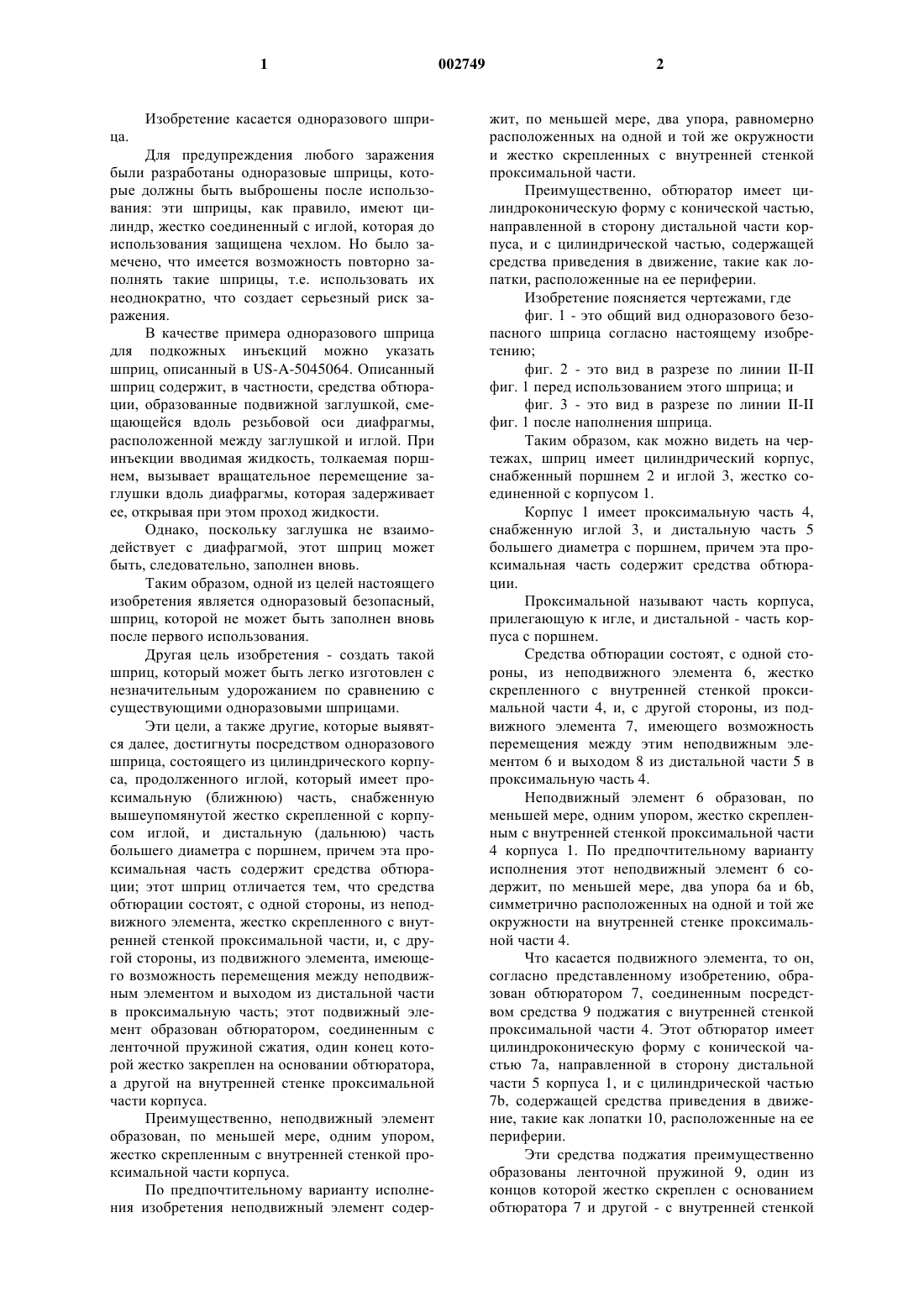

1 Изобретение касается одноразового шприца. Для предупреждения любого заражения были разработаны одноразовые шприцы, которые должны быть выброшены после использования: эти шприцы, как правило, имеют цилиндр, жестко соединенный с иглой, которая до использования защищена чехлом. Но было замечено, что имеется возможность повторно заполнять такие шприцы, т.е. использовать их неоднократно, что создает серьезный риск заражения. В качестве примера одноразового шприца для подкожных инъекций можно указать шприц, описанный в US-A-5045064. Описанный шприц содержит, в частности, средства обтюрации, образованные подвижной заглушкой, смещающейся вдоль резьбовой оси диафрагмы,расположенной между заглушкой и иглой. При инъекции вводимая жидкость, толкаемая поршнем, вызывает вращательное перемещение заглушки вдоль диафрагмы, которая задерживает ее, открывая при этом проход жидкости. Однако, поскольку заглушка не взаимодействует с диафрагмой, этот шприц может быть, следовательно, заполнен вновь. Таким образом, одной из целей настоящего изобретения является одноразовый безопасный,шприц, которой не может быть заполнен вновь после первого использования. Другая цель изобретения - создать такой шприц, который может быть легко изготовлен с незначительным удорожанием по сравнению с существующими одноразовыми шприцами. Эти цели, а также другие, которые выявятся далее, достигнуты посредством одноразового шприца, состоящего из цилиндрического корпуса, продолженного иглой, который имеет проксимальную (ближнюю) часть, снабженную вышеупомянутой жестко скрепленной с корпусом иглой, и дистальную (дальнюю) часть большего диаметра с поршнем, причем эта проксимальная часть содержит средства обтюрации; этот шприц отличается тем, что средства обтюрации состоят, с одной стороны, из неподвижного элемента, жестко скрепленного с внутренней стенкой проксимальной части, и, с другой стороны, из подвижного элемента, имеющего возможность перемещения между неподвижным элементом и выходом из дистальной части в проксимальную часть; этот подвижный элемент образован обтюратором, соединенным с ленточной пружиной сжатия, один конец которой жестко закреплен на основании обтюратора,а другой на внутренней стенке проксимальной части корпуса. Преимущественно, неподвижный элемент образован, по меньшей мере, одним упором,жестко скрепленным с внутренней стенкой проксимальной части корпуса. По предпочтительному варианту исполнения изобретения неподвижный элемент содер 002749 2 жит, по меньшей мере, два упора, равномерно расположенных на одной и той же окружности и жестко скрепленных с внутренней стенкой проксимальной части. Преимущественно, обтюратор имеет цилиндроконическую форму с конической частью,направленной в сторону дистальной части корпуса, и с цилиндрической частью, содержащей средства приведения в движение, такие как лопатки, расположенные на ее периферии. Изобретение поясняется чертежами, где фиг. 1 - это общий вид одноразового безопасного шприца согласно настоящему изобретению; фиг. 2 - это вид в разрезе по линии II-II фиг. 1 перед использованием этого шприца; и фиг. 3 - это вид в разрезе по линии II-II фиг. 1 после наполнения шприца. Таким образом, как можно видеть на чертежах, шприц имеет цилиндрический корпус,снабженный поршнем 2 и иглой 3, жестко соединенной с корпусом 1. Корпус 1 имеет проксимальную часть 4,снабженную иглой 3, и дистальную часть 5 большего диаметра с поршнем, причем эта проксимальная часть содержит средства обтюрации. Проксимальной называют часть корпуса,прилегающую к игле, и дистальной - часть корпуса с поршнем. Средства обтюрации состоят, с одной стороны, из неподвижного элемента 6, жестко скрепленного с внутренней стенкой проксимальной части 4, и, с другой стороны, из подвижного элемента 7, имеющего возможность перемещения между этим неподвижным элементом 6 и выходом 8 из дистальной части 5 в проксимальную часть 4. Неподвижный элемент 6 образован, по меньшей мере, одним упором, жестко скрепленным с внутренней стенкой проксимальной части 4 корпуса 1. По предпочтительному варианту исполнения этот неподвижный элемент 6 содержит, по меньшей мере, два упора 6 а и 6b,симметрично расположенных на одной и той же окружности на внутренней стенке проксимальной части 4. Что касается подвижного элемента, то он,согласно представленному изобретению, образован обтюратором 7, соединенным посредством средства 9 поджатия с внутренней стенкой проксимальной части 4. Этот обтюратор имеет цилиндроконическую форму с конической частью 7 а, направленной в сторону дистальной части 5 корпуса 1, и с цилиндрической частью 7b, содержащей средства приведения в движение, такие как лопатки 10, расположенные на ее периферии. Эти средства поджатия преимущественно образованы ленточной пружиной 9, один из концов которой жестко скреплен с основанием обтюратора 7 и другой - с внутренней стенкой(4), снабженную иглой (3), жестко скрепленной с корпусом (4), и дистальную часть (5) большего диаметра с поршнем (2), причем эта проксимальная часть (4) содержит средства обтюрации, отличающийся тем, что средства обтюрации состоят из неподвижного элемента (6), жестко скрепленного с внутренней стенкой проксимальной части (4), и из подвижного элемента, выполненного с возможностью перемещения между неподвижным элементом (6) и выходом(8) из дистальной части (5) в проксимальную часть (4), причем, этот подвижный элемент образован обтюратором (7), соединенным с ленточной пружиной (9) сжатия, один конец которой жестко закреплен на основании обтюратора(7), а другой - на внутренней стенке проксимальной части (4) корпуса (1). 2. Шприц по п.1, отличающийся тем, что неподвижный элемент (6) образован, по меньшей мере, одним упором, жестко скрепленным с внутренней стенкой проксимальной части (4) корпуса (1). 3. Шприц по п.2, отличающийся тем, что,неподвижный элемент содержит, по меньшей мере, два упора (6 а, 6b), равномерно расположенных на одной и той же окружности и жестко скрепленных с внутренней стенкой проксимальной части (4). 4. Шприц по п.3, отличающийся тем, что обтюратор (7) имеет цилиндроконическую форму с конической частью (7 а), направленной в сторону дистальной части (5) корпуса, и с цилиндрической частью (7b), содержащей средства приведения в движение, такие как лопатки(10), расположенные на ее периферии. проксимальной части 4 корпуса 1, например,поблизости от крепления в ней иглы 3; эта ленточная пружина - пружина сжатия. При пустом шприце обтюратор 7 удерживается в исходном положении лопатками 10 во взаимодействии с упорами 6 а и 6b, как показано на фиг. 2, при этом лента пружины удерживает обтюратор 7 прижатым к этим упорам. При воздействии на поршень 2 для наполнения шприца всасываемая жидкость проникает в иглу 3 затем в проксимальную часть 4, не отделяя обтюратор 7 от упоров 6 а и 6b, которые образуют седло, в частности, благодаря форме лопаток, проникая,таким образом, в дистальную часть 5 до желаемого уровня. При инъекции жидкость под давлением поршня 2 создает поток, который воздействует на лопатки 10 обтюратора 7 с силой, толкающей его в сторону выхода из дистальной части 5 в проксимальную часть 4, при этом пружина 9 в свою очередь также способствует этому движению. Давление поршня 2 остается, однако, достаточно большим для преодоления продвижения обтюратора 7. После окончания инъекции обтюратор 7 оказывается прижатым к выходу из дистальной части 5 в проксимальную часть 4 под действием пружины 9: следовательно становится невозможным всасывание жидкости, т.е. повторное использование шприца согласно изобретению. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Одноразовый шприц, состоящий из цилиндрического корпуса (1), продолженного иглой (3), который имеет проксимальную часть
